Диплом №1119 "Театр музыкальной комедии на 1000 мест в г. Уфа"

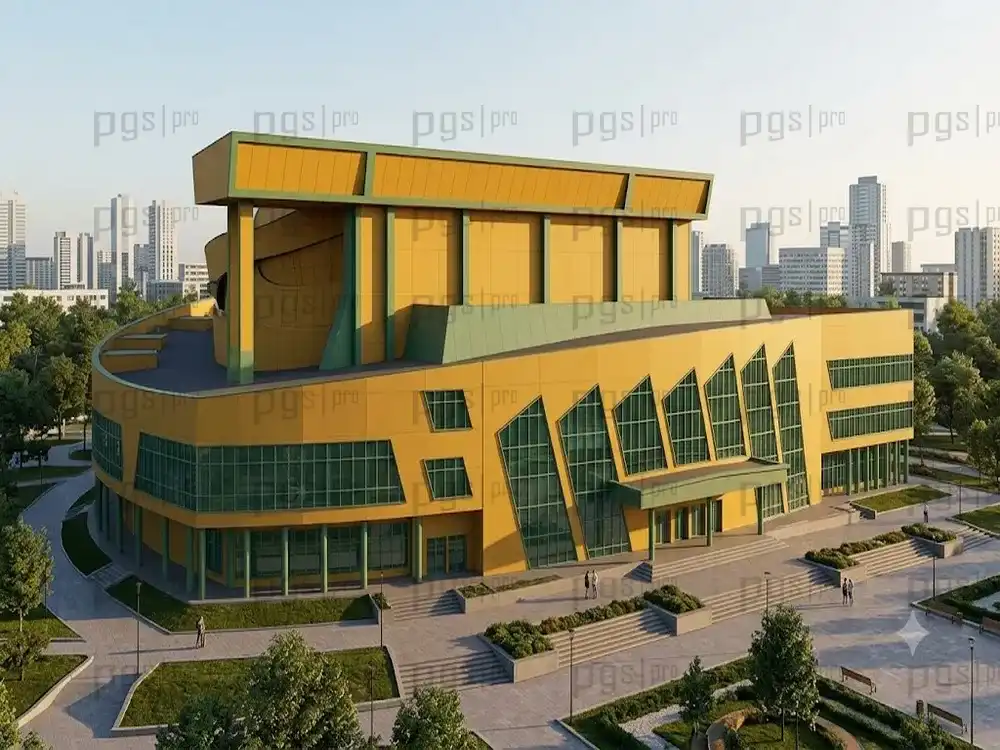

В рамках дипломного проекта разработан проект здания театра музыкальной комедии с вместимостью зрительного зала на 1000 мест, предназначенного для строительства в центральной части города Уфы. В отличие от типовых объектов частного сектора, где рассматривается проект 2 этажного жилого дома, данное сооружение представляет собой уникальный общественный комплекс с развитой пространственной структурой, повышенными требованиями к акустике, инсоляции и эвакуации зрителей. Объект сочетает выразительный архитектурный облик и сложнейшую технологическую начинку сценической коробки.

Объемно-планировочная композиция здания строго разделена на зрительскую часть с вестибюлями, гардеробами и фойе, зрительный зал и развитую сценическую часть, включающую основную глубинную колосниковую сцену, арьерсцену и боковые карманы. Проектом детально продуманы технологические связи между репетиционными залами, гримерными, мастерскими и сценическим комплексом. Принятые градостроительные и объемные решения обеспечивают II степень огнестойкости здания и его гармоничную интеграцию в городскую среду.

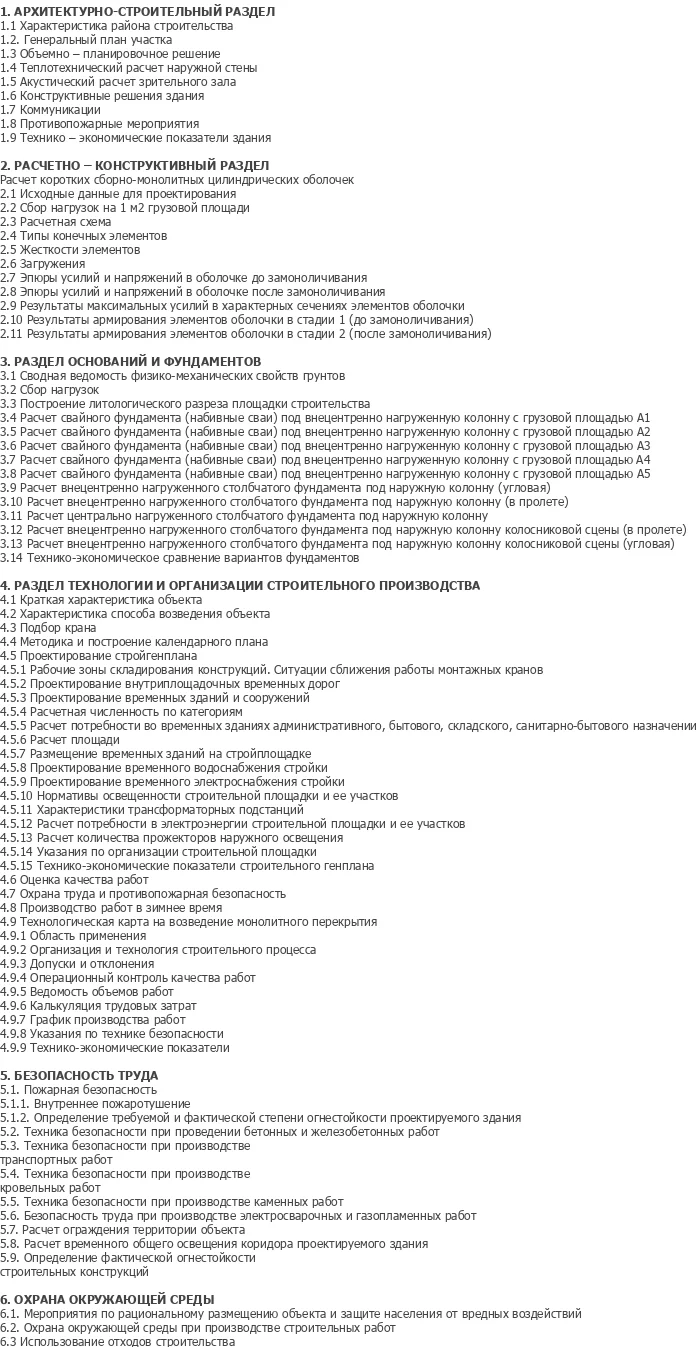

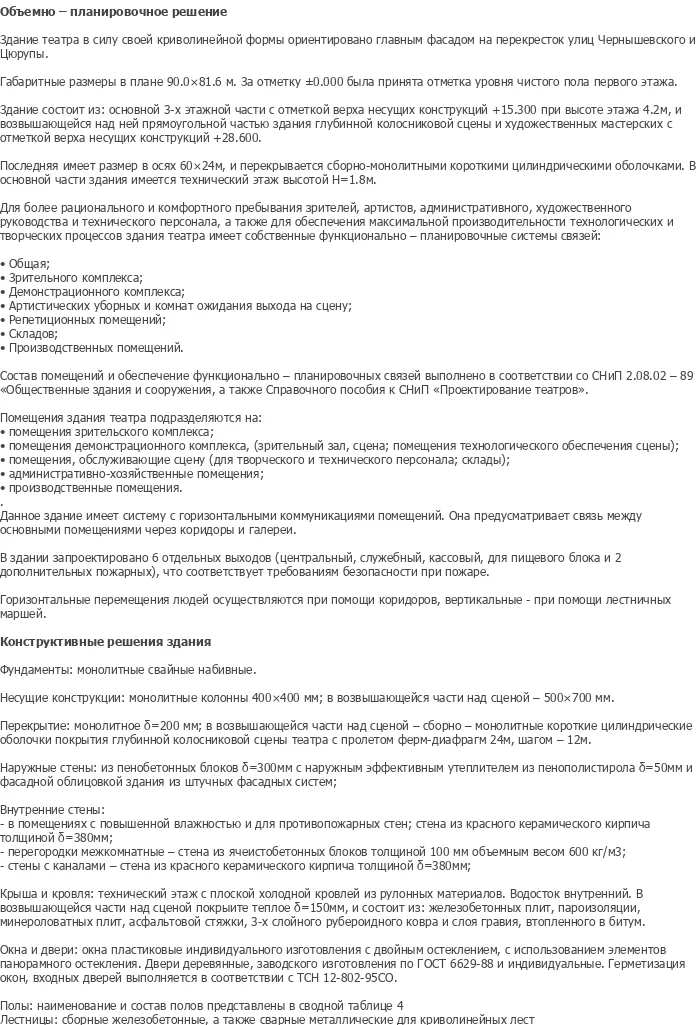

Пояснительная записка объемом 188 листов содержит детальные климатические характеристики площадки строительства, обоснование генерального плана, сметные показатели и подробные расчеты строительных конструкций. Представленная дипломная работа послужит превосходным образцом для выполнения выпускных квалификационных проектов аналогичной сложности.

Архитектурно-планировочные решения театра основаны на четком функциональном зонировании людских потоков и технологических процессов. Главная входная группа ведет в просторный распределительный вестибюль с гардеробными и санитарными узлами, откуда зрители попадают в развитые фойе и кулуары, обслуживающие партер, амфитеатр и ярусы зрительного зала на 1000 мест. Высота типовых этажей принята равной 4,2 м, обеспечивая необходимый объем воздуха и комфорт пребывания посетителей.

Сценическая часть запроектирована с учетом передовых требований театральной технологии: габариты колосниковой сцены составляют 24×18 м при общей высоте 22 м. Строительный портал сцены имеет ширину 12 м и высоту 7,5 м. К основной сцене примыкают арьерсцена размером 18×6 м и боковой карман 18×6 м высотой по 12 м, что обеспечивает возможность быстрой смены декораций и механизации постановочного процесса.

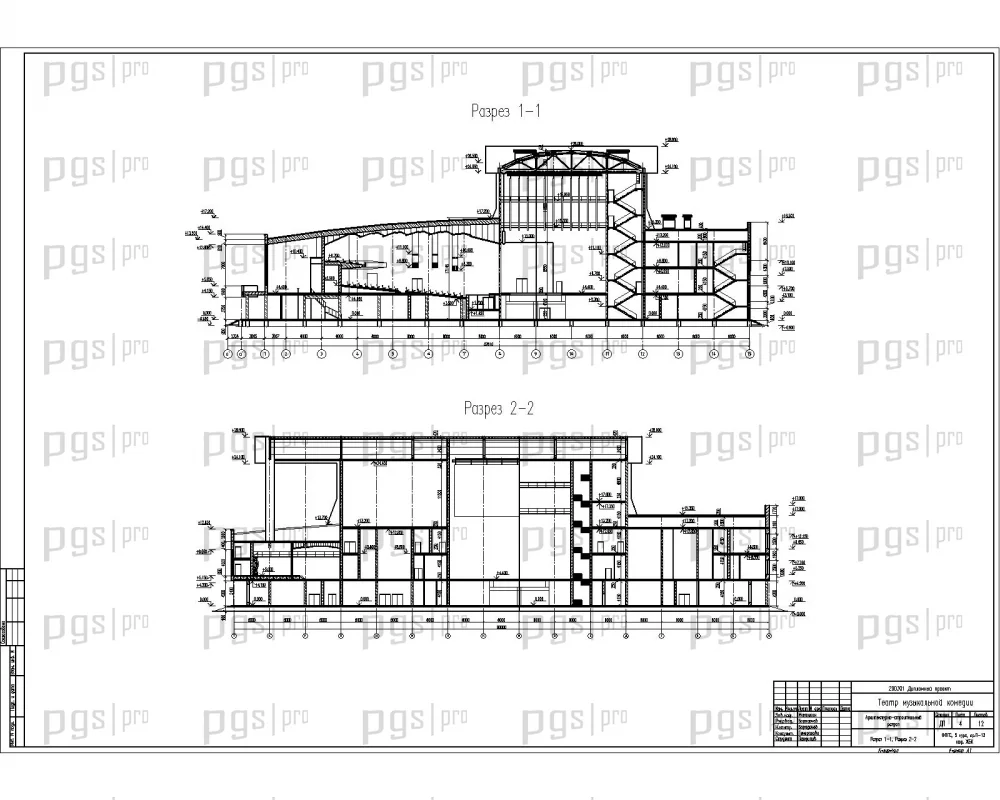

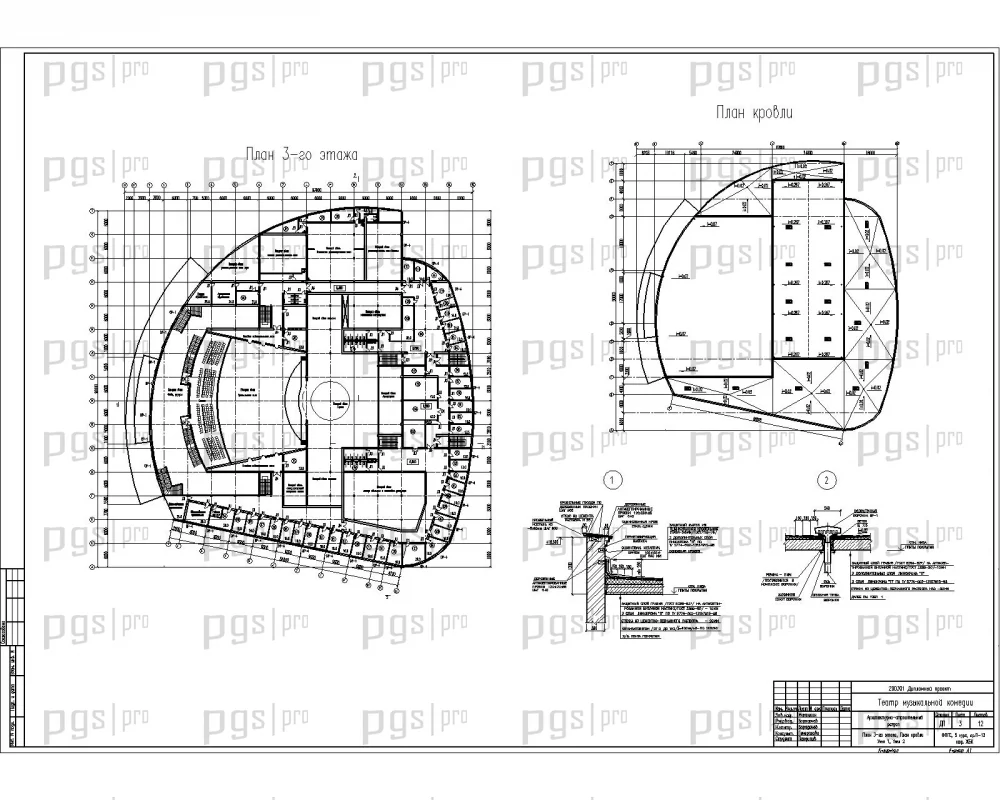

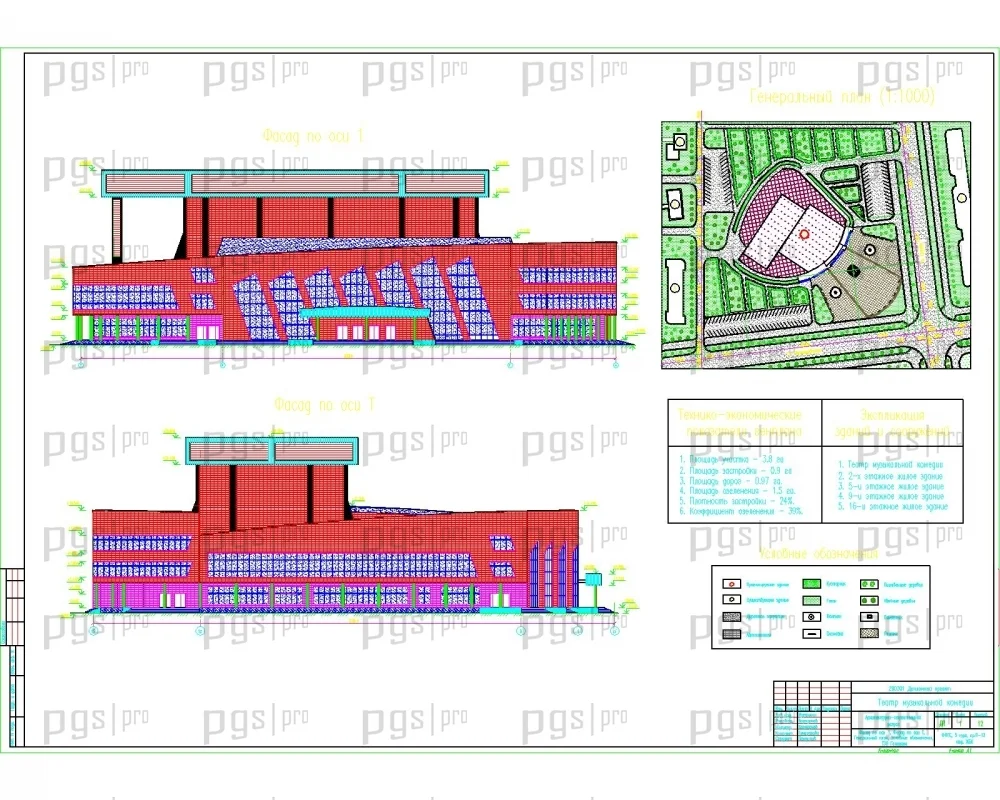

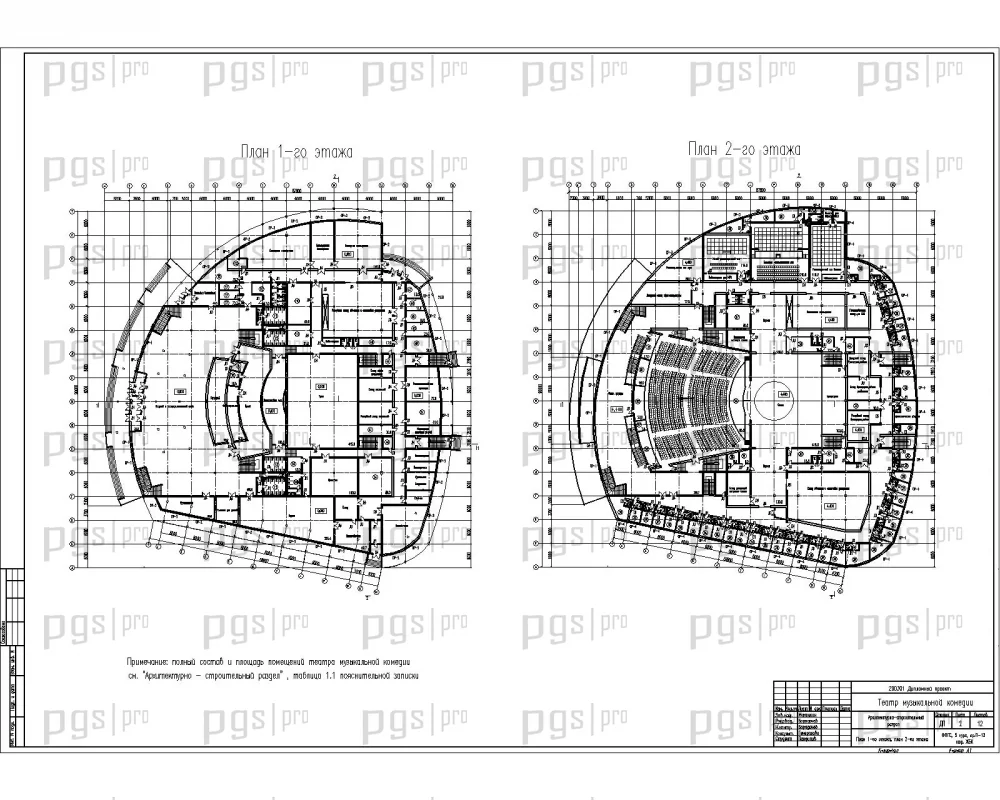

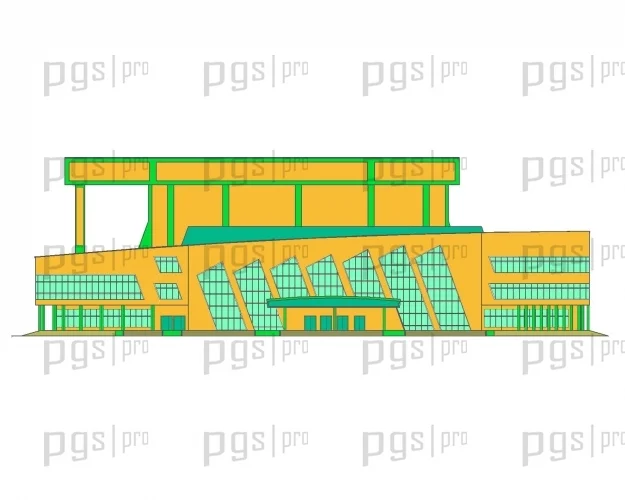

Графическая часть архитектурного раздела включает 13 листов формата DWG программы AutoCAD, на которых представлены планы этажей с подробной экспликацией помещений, технологические разрезы по зрительному залу и колосниковой коробке, а также детальные чертежи фасадов с ведомостями отделочных материалов. Архитектурные решения полностью соответствуют нормам эвакуации и пожарной безопасности.

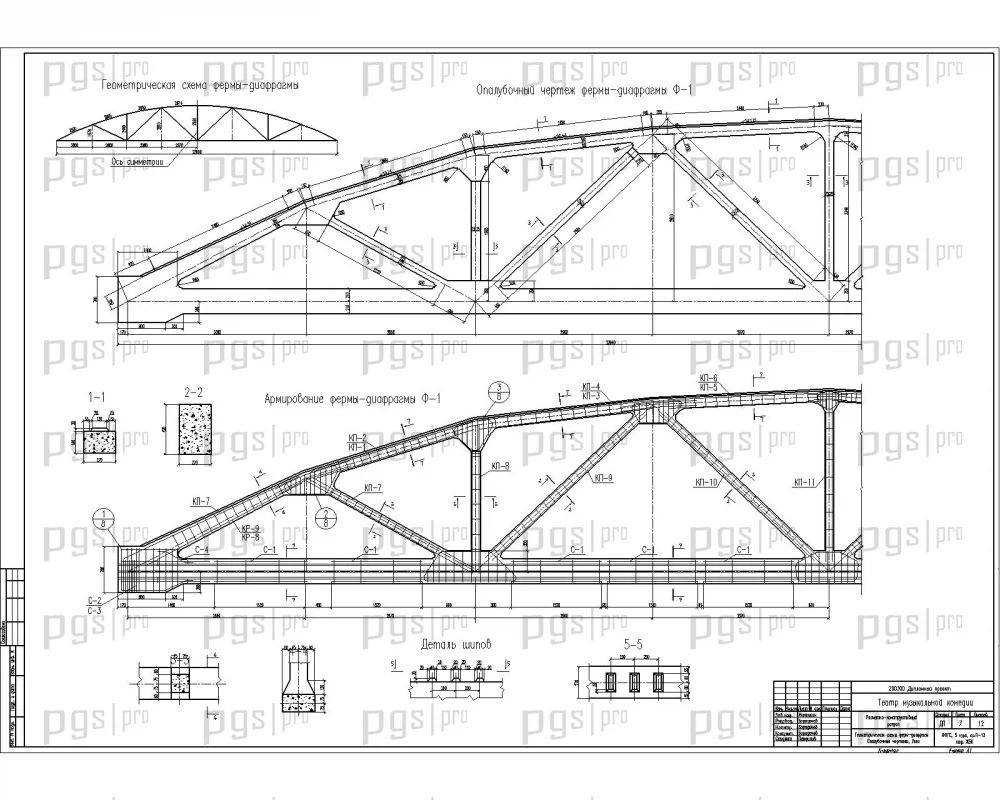

Несущий остов здания представляет собой монолитный железобетонный каркас с колоннами сечением 400×400 мм в основной части и усиленными колоннами 500×700 мм в возвышающейся зоне сцены. Междуэтажные перекрытия выполнены в виде сплошной монолитной безбалочной железобетонной плиты толщиной 200 мм. Особый интерес представляет покрытие сцены, решенное в виде сборно-монолитных железобетонных коротких цилиндрических оболочек с фермами-диафрагмами пролетом 24 м и шагом 12 м.

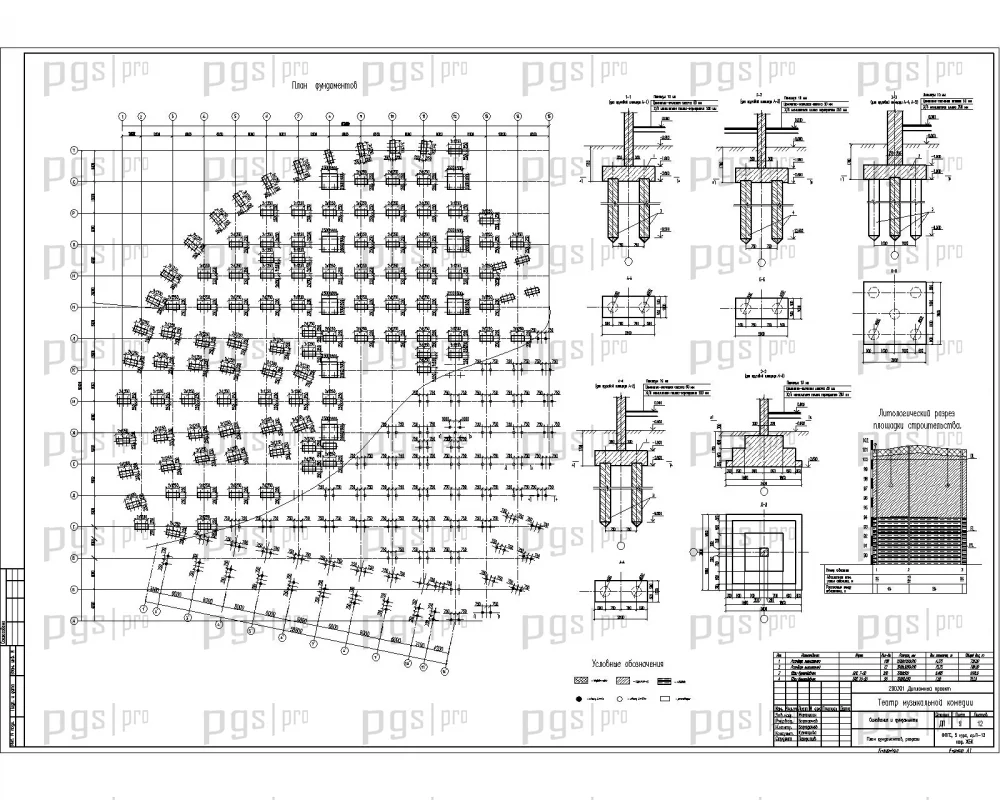

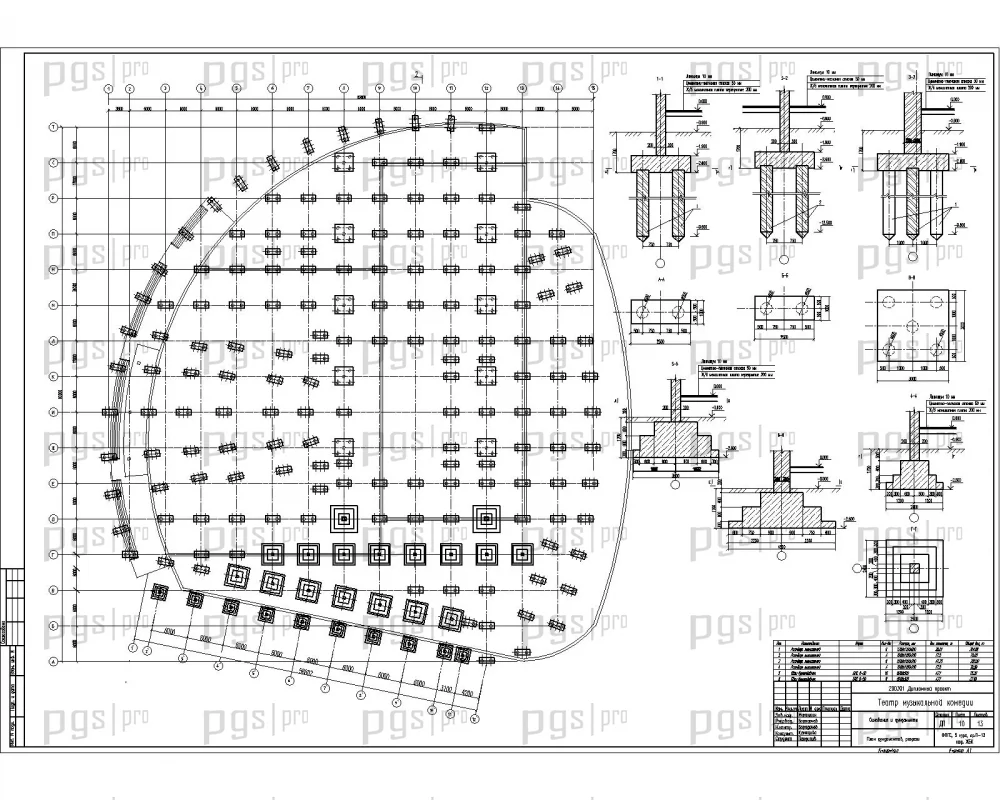

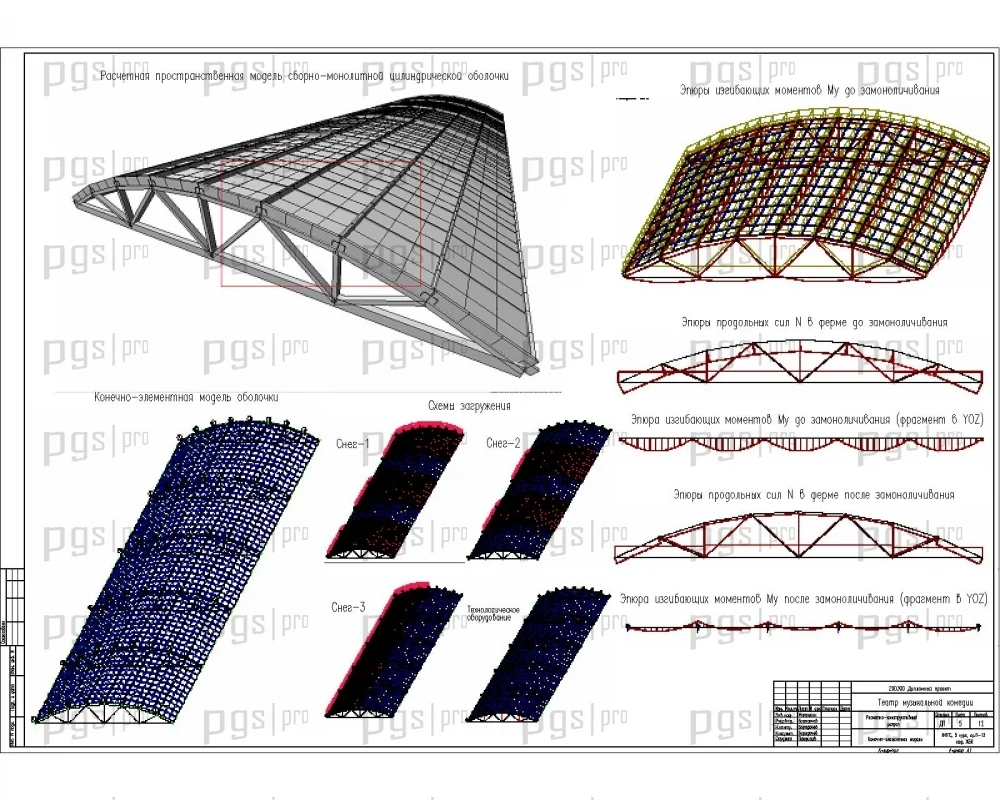

Фундаменты под колонны каркаса запроектированы свайными из набивных свай с монолитным железобетонным плитным ростверком, что гарантирует равномерное распределение нагрузок на основание в сложных грунтовых условиях площадки. Расчет пространственной конструкции покрытия выполнен в программном комплексе «Лира 9.2» методом конечных элементов с учетом двух стадий работы: до и после замоноличивания сборных ребристых плит.

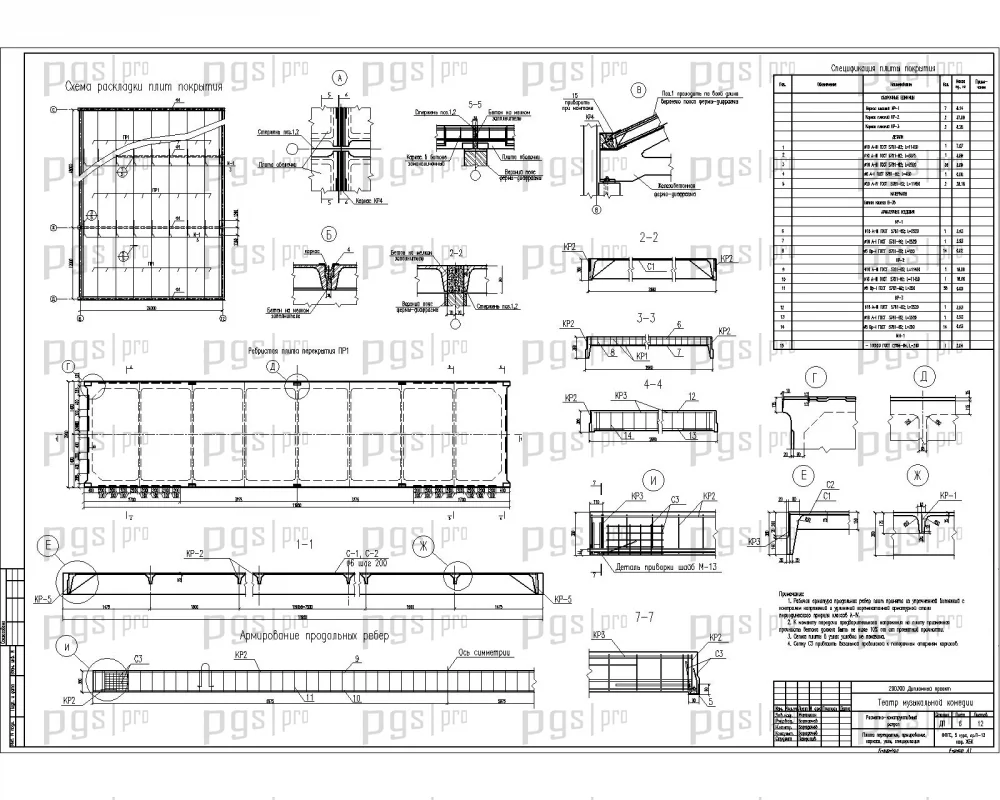

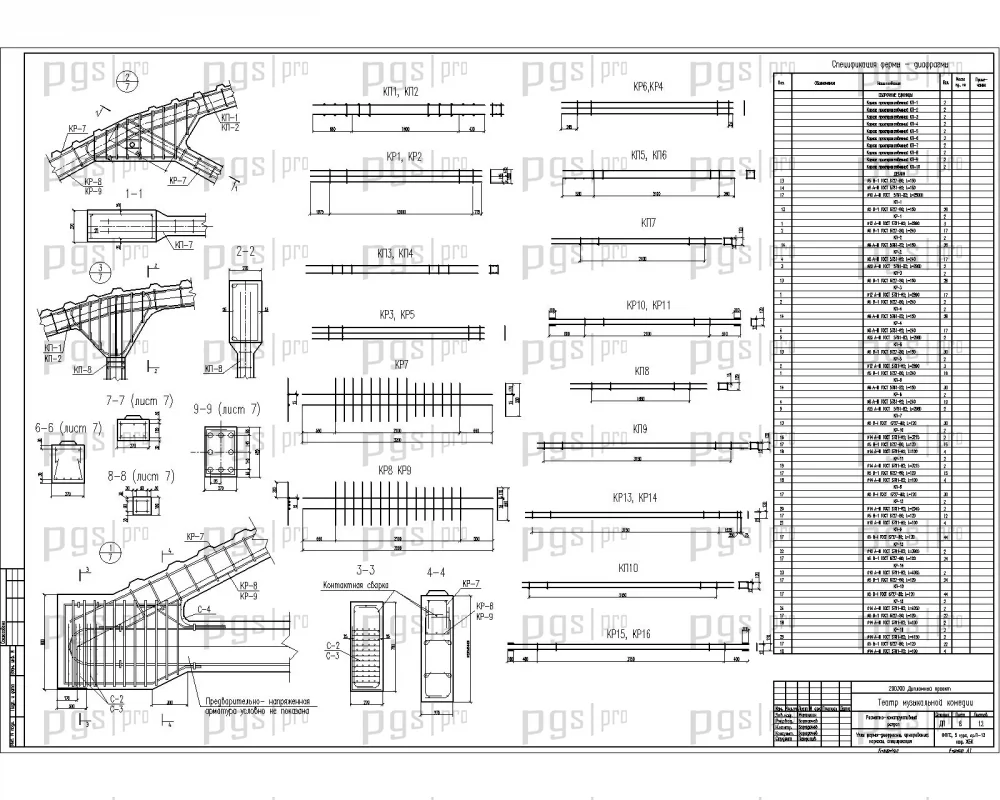

В расчетно-конструкторском блоке пояснительной записки приведен детальный сбор постоянных, снеговых, ветровых и технологических нагрузок от подвесного сценического оборудования. По результатам МКЭ-расчета определены опасные сочетания усилий и выполнен подбор рабочей арматуры классов А-III и А-V для поясов ферм-диафрагм, ребер и полок оболочки. На чертежах раздела представлены схемы армирования и спецификации проката.

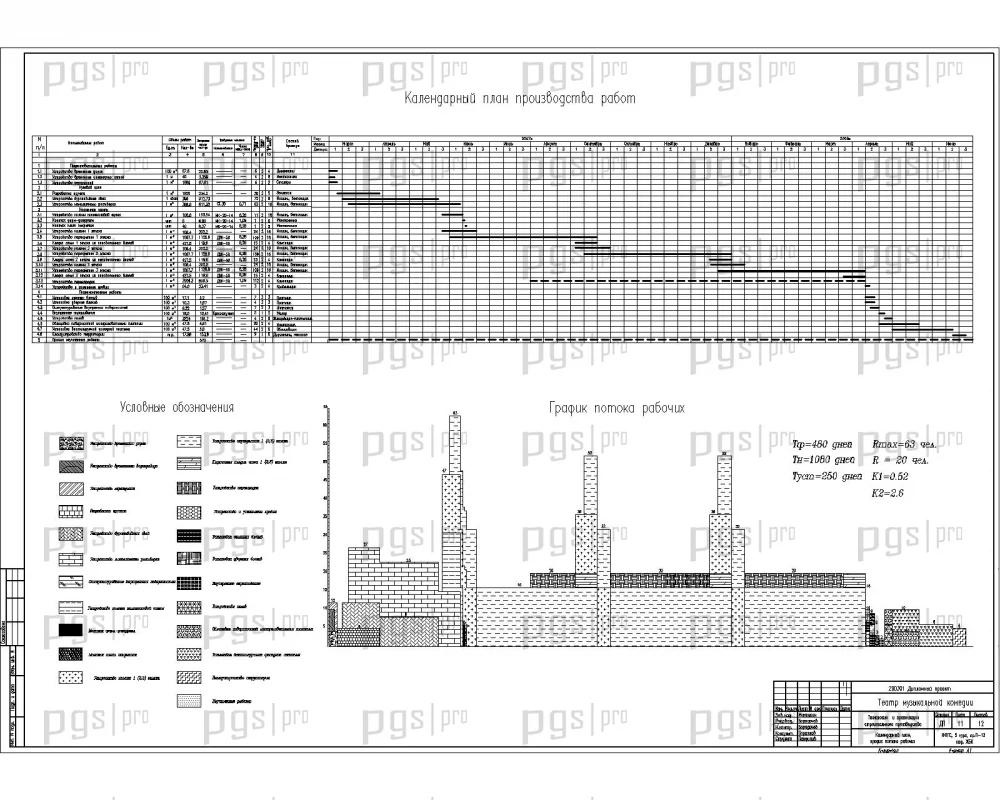

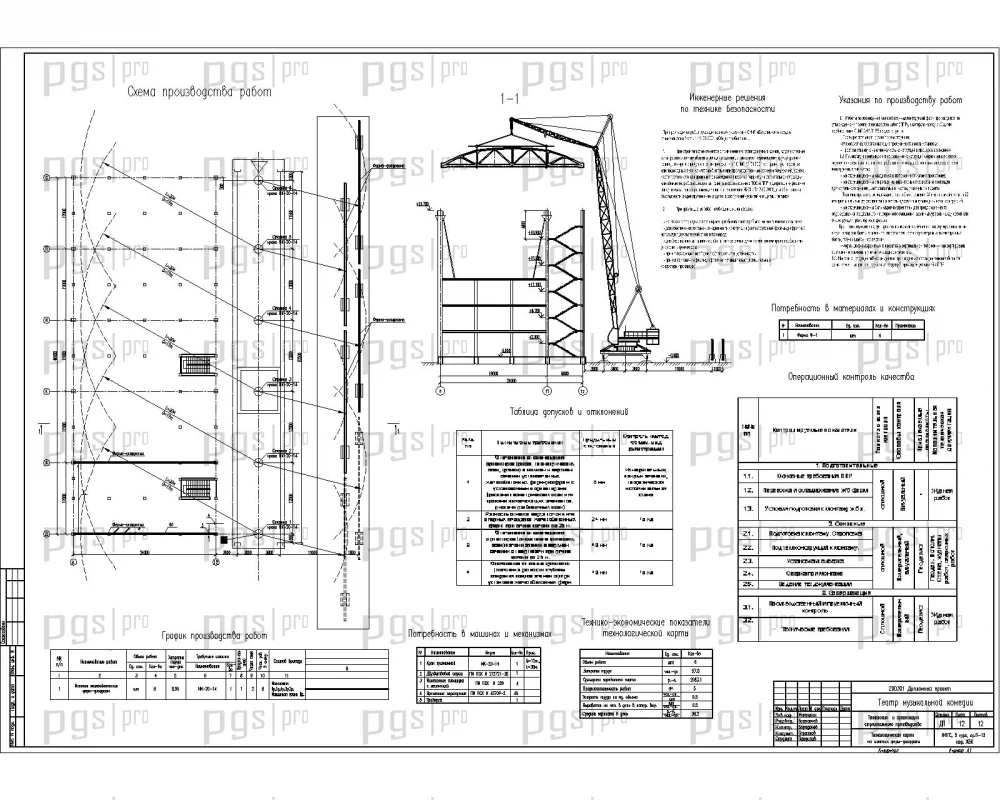

Организационно-технологический раздел выпускной квалификационной работы регламентирует возведение здания с применением современных методов поточного производства. В проекте разработаны детальные технологические карты на ведущие строительные процессы, включая бетонирование монолитных перекрытий и монтаж пространственных конструкций покрытия сцены. Карты содержат калькуляцию трудозатрат, схемы строповки, ведомости потребности в машинах и график производства работ.

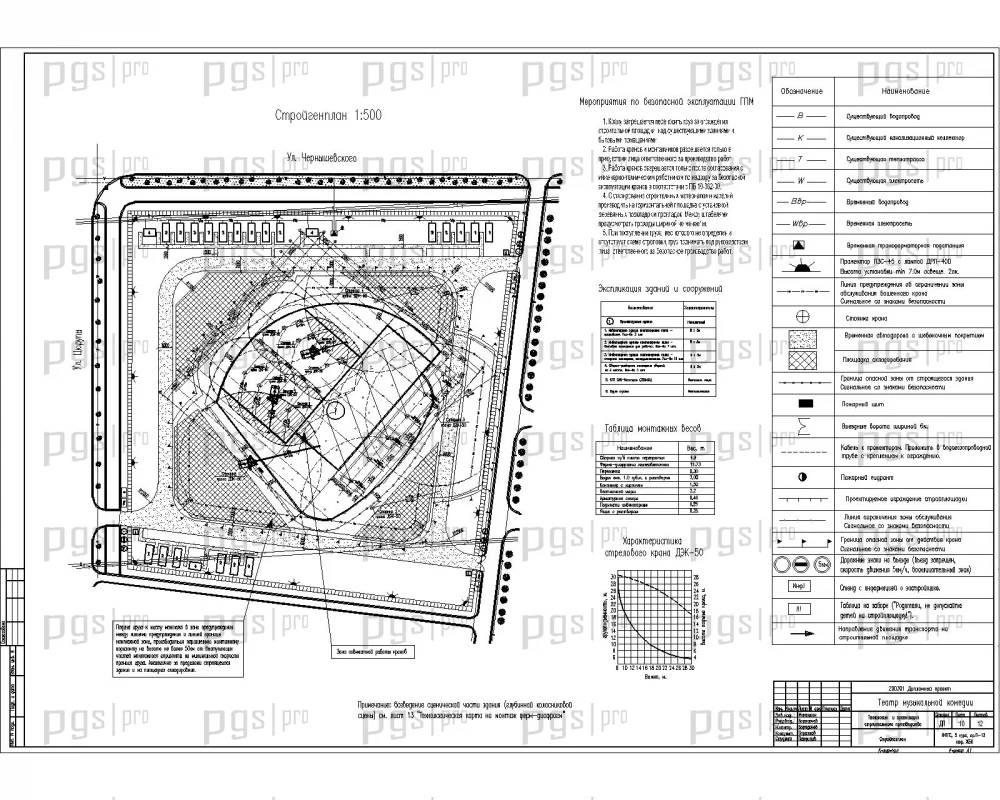

Строительный генеральный план (стройгенплан) разработан на период возведения надземной части с обоснованным выбором монтажных кранов по требуемой грузоподъемности и вылету стрелы. На чертеже четко обозначены опасные зоны действия механизмов, пути движения транспорта, приобъектные склады конструкций, временные сети и мобильный бытовой городок.

Календарное планирование строительства определяет строгую технологическую последовательность выполнения строительно-монтажных процессов. Сетевой и календарный графики оптимизированы по ресурсам, обеспечивая равномерное движение рабочих кадров и исключая простои строительной техники. Проработанный раздел безопасности жизнедеятельности подтверждает практическую реализуемость проекта.

Представленный ПГС дипломный проект театрального комплекса отличается высокой инженерной культурой и глубиной научно-технической проработки:

• Полноценная графическая часть: 13 детализированных листов формата DWG в программе AutoCAD.
• Обширная расчетно-пояснительная записка на 188 листов формата MS Word с глубокими расчетами.
• Уникальная большепролетная конструкция покрытия сцены в виде цилиндрической оболочки пролетом 24 м.
• Численный расчет пространственной модели в программном комплексе «Лира 9.2».
• Детально разработанный фундаментный раздел с расчетом набивных свай и ростверков.
• Комплексный технологический раздел со стройгенпланом и специализированными технологическими картами.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
