Диплом №1120 "Торговый комплекс по Бакинскому проезду в г. Иваново"

В рамках выпускной квалификационной работы рассматривается проект здания детского сада. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование дошкольных учреждений требует неукоснительного соблюдения санитарно-гигиенических регламентов, обеспечения строгой инсоляции групповых ячеек и жестких требований пожарной безопасности. Здание запроектировано с учетом создания максимально комфортной, развивающей и безопасной среды для пребывания детей различных возрастных групп.

Объемно-пространственное построение объекта подчинено групповой изоляции помещений, что обеспечивает эпидемиологическую безопасность и комфортный микроклимат. Архитектурный облик здания гармонично вписывается в ткань жилой застройки микрорайона. Данный готовый диплом ПГС демонстрирует рациональный баланс между нормативными требованиями и архитектурной выразительностью фасадов.

Пояснительная записка объемом 77 листов подробно освещает характеристики участка, генеральный план с игровыми площадками, обоснование конструктивных решений и организацию строительства. Предлагаемый шаблон проекта послужит отличной базой для успешного выполнения дипломной работы по аналогичной социальной тематике.

Планировочная структура детского сада основана на принципе блочного разделения функциональных зон. Ячейки для групп включают просторные игровые, уютные спальни, раздевальные, буфетные и санитарные узлы. Каждая групповая ячейка имеет продуманные технологические связи и независимые эвакуационные пути, исключающие пересечение разновозрастных детских потоков.

В здании предусмотрен развитый блок зальных помещений для музыкальных и физкультурных занятий, пищеблок с поточностью технологических процессов, медицинский кабинет с изолятором и административно-бытовые помещения персонала. Высота этажей и ориентация основных помещений по сторонам света подобраны для достижения нормативных параметров естественной освещенности и воздухообмена.

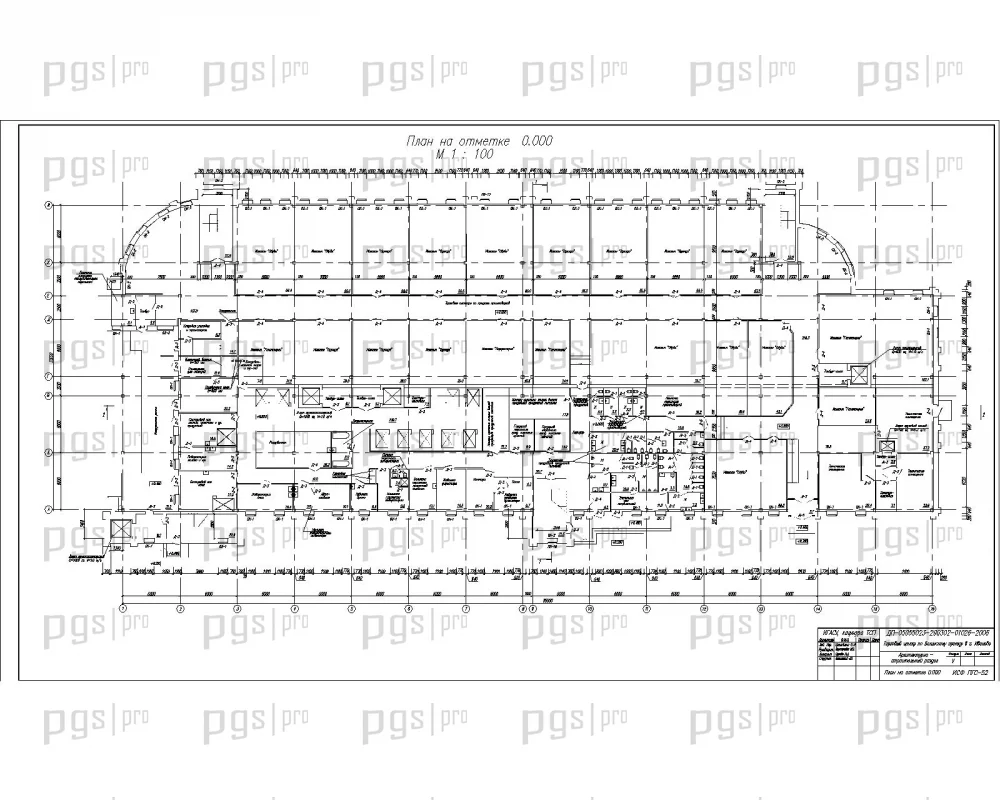

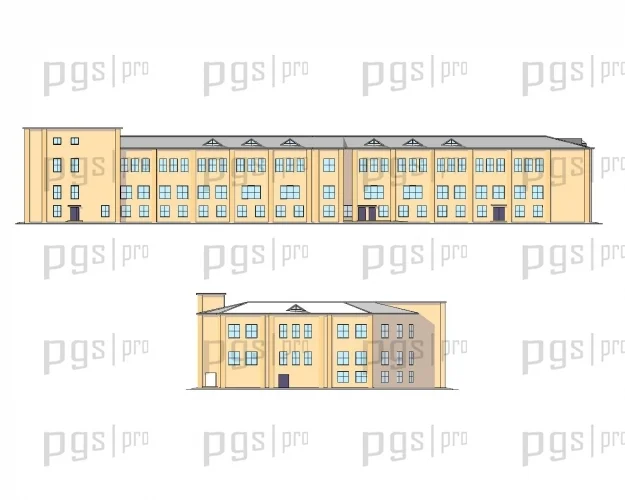

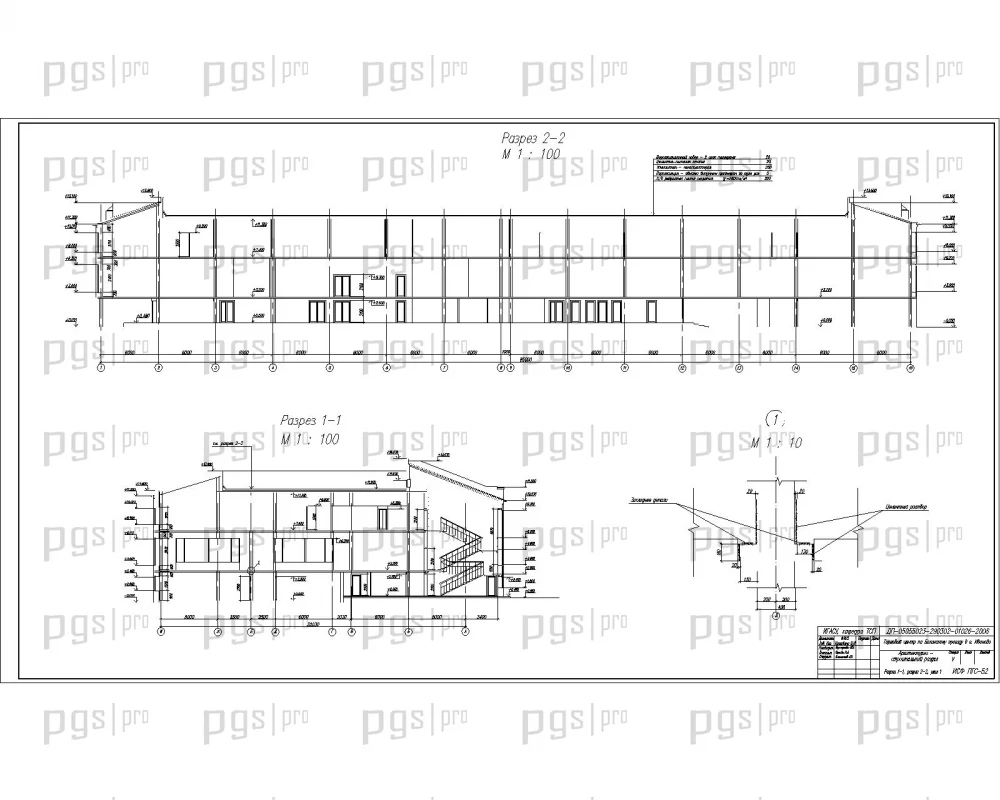

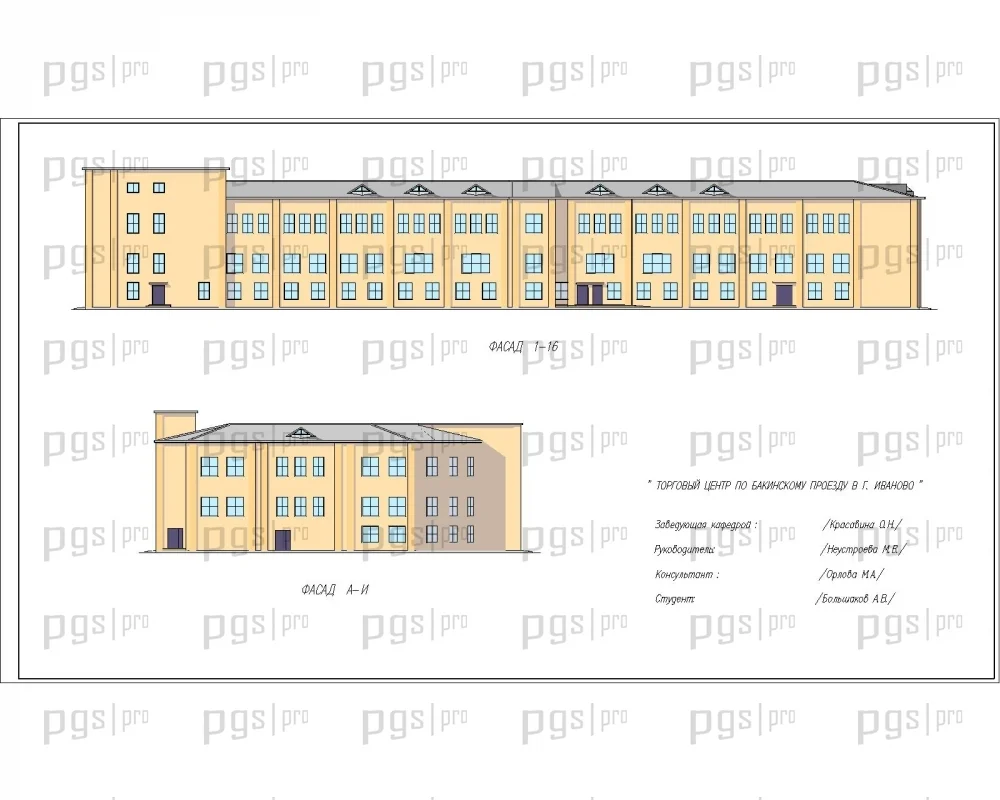

Графический материал архитектурного раздела представлен подробными чертежами в среде AutoCAD формата DWG. Комплект содержит поэтажные планы с экспликацией помещений, технологические разрезы, схемы кровли и фасады с ведомостями отделочных материалов. Чертежи выполнены с соблюдением требований СПДС и наглядно раскрывают объемно-планировочные особенности объекта.

Конструктивная схема сооружения принята каркасной с жесткими узлами сопряжения. Пространственная жесткость, общая устойчивость и геометрическая неизменяемость остова обеспечиваются совместной работой вертикальных несущих конструкций, связевых элементов и жестких дисков междуэтажных перекрытий. Каркас рассчитан на восприятие нормативных постоянных, временных и климатических нагрузок.

Основания и фундаменты запроектированы из монолитного железобетона с учетом инженерно-геологических условий строительной площадки. Наружные стены выполнены многослойными с эффективным теплоизоляционным слоем, гарантирующим высокое сопротивление теплопередаче и снижение эксплуатационных энергозатрат. Перекрытия выполнены из железобетонных плит, а кровля принята плоской рулонной с надежным гидроизоляционным ковром и внутренним водостоком.

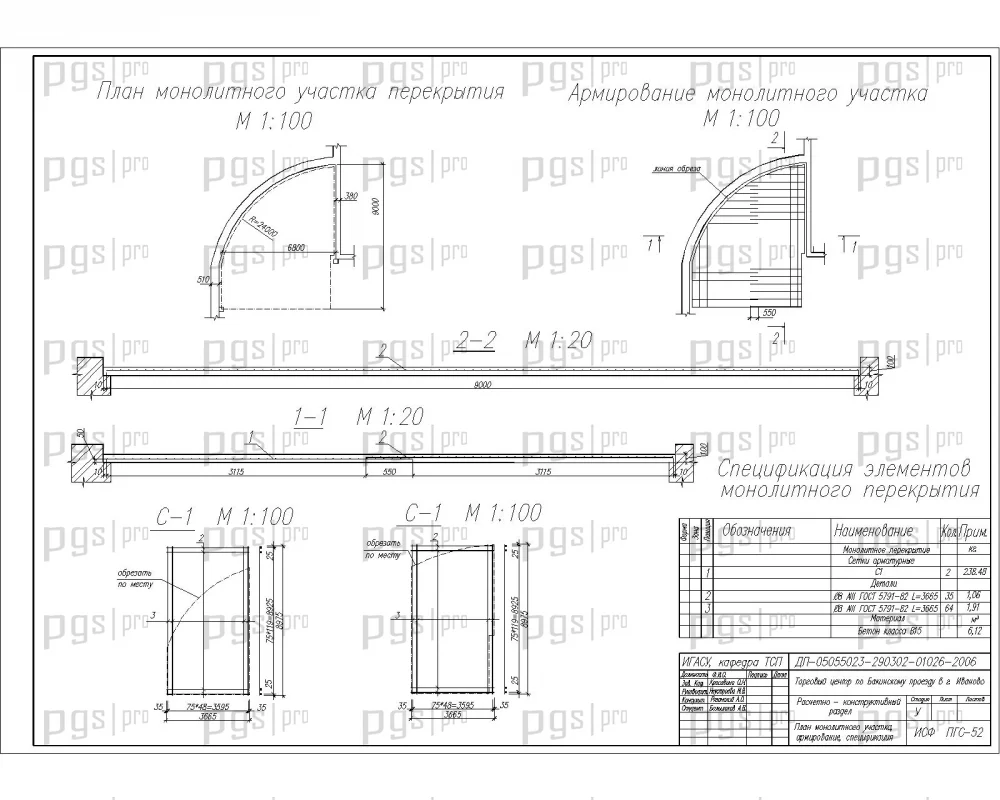

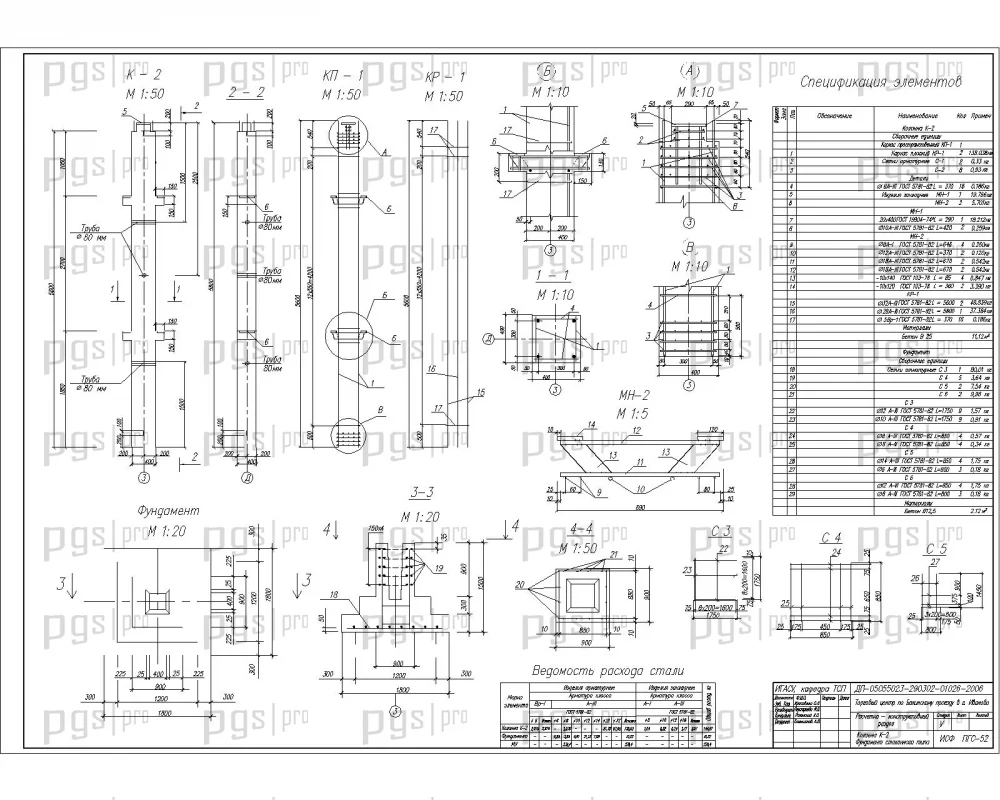

В расчетно-конструктивном разделе приведен детальный сбор действующих нагрузок, статический расчет несущих элементов, а также проверки сечений по предельным состояниям первой и второй групп. На чертежах раздела КР подробно показаны схемы расположения конструктивных элементов, узлы сопряжений и спецификации материалов.

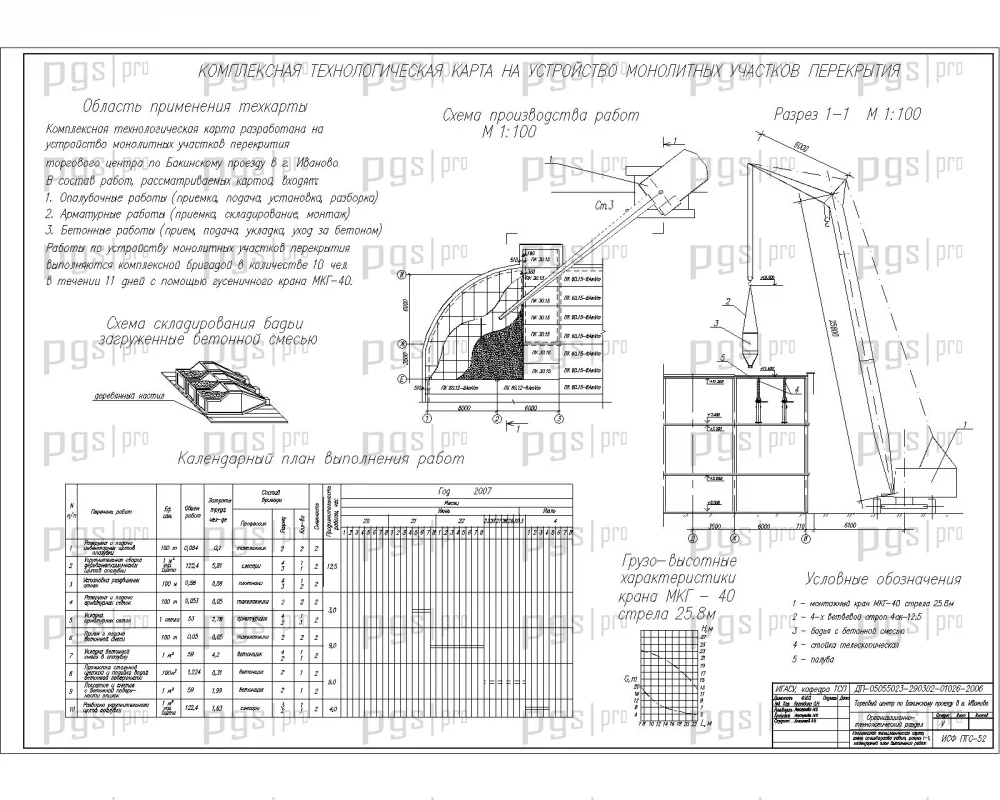

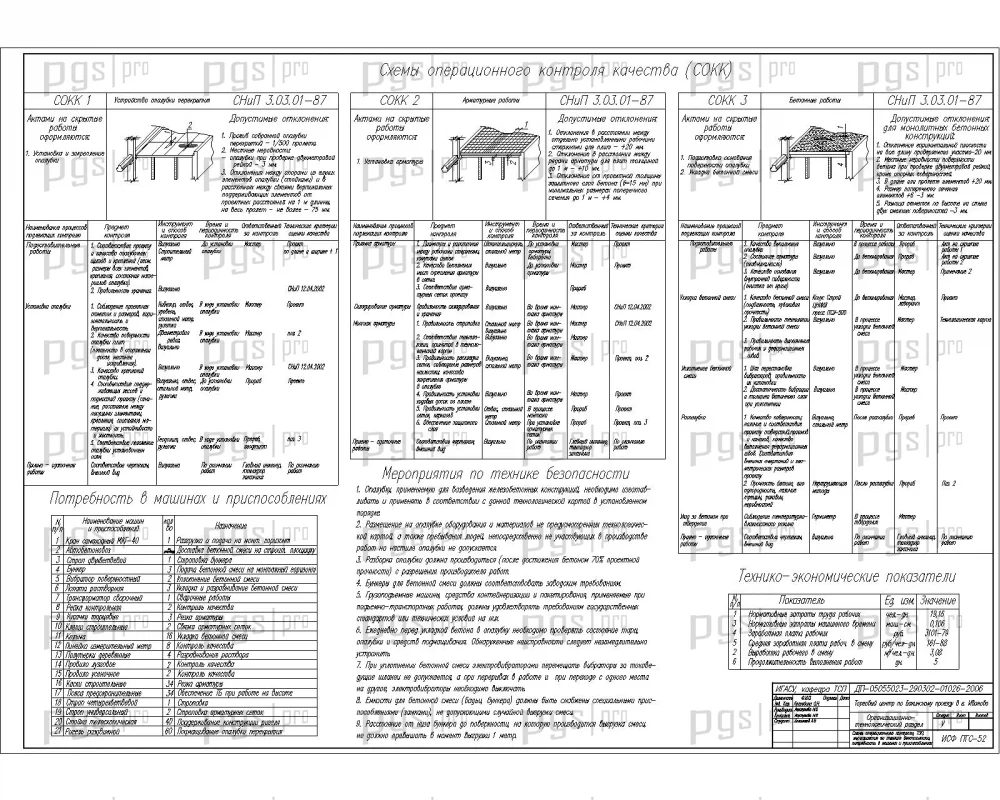

Организационно-технологический раздел ВКР регламентирует индустриальные методы производства строительно-монтажных работ. В составе проекта разработана детализированная технологическая карта на ведущий строительный процесс, включающая выбор грузоподъемных механизмов по техническим характеристикам, калькуляцию трудозатрат, график выполнения операций и схемы контроля качества.

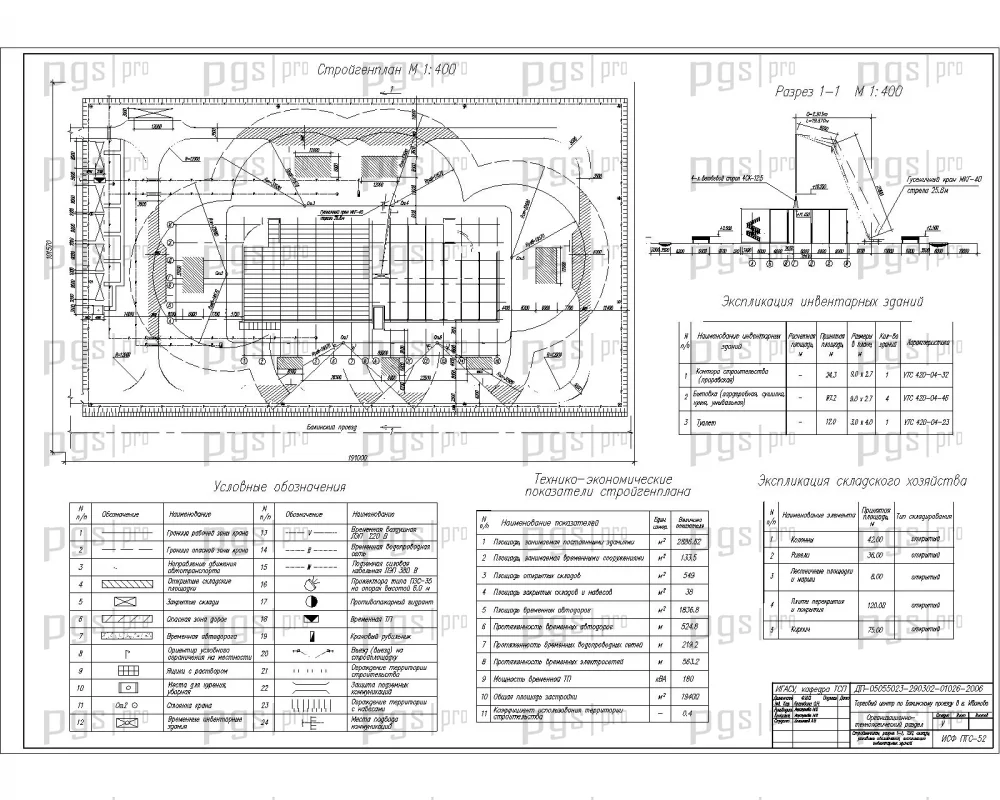

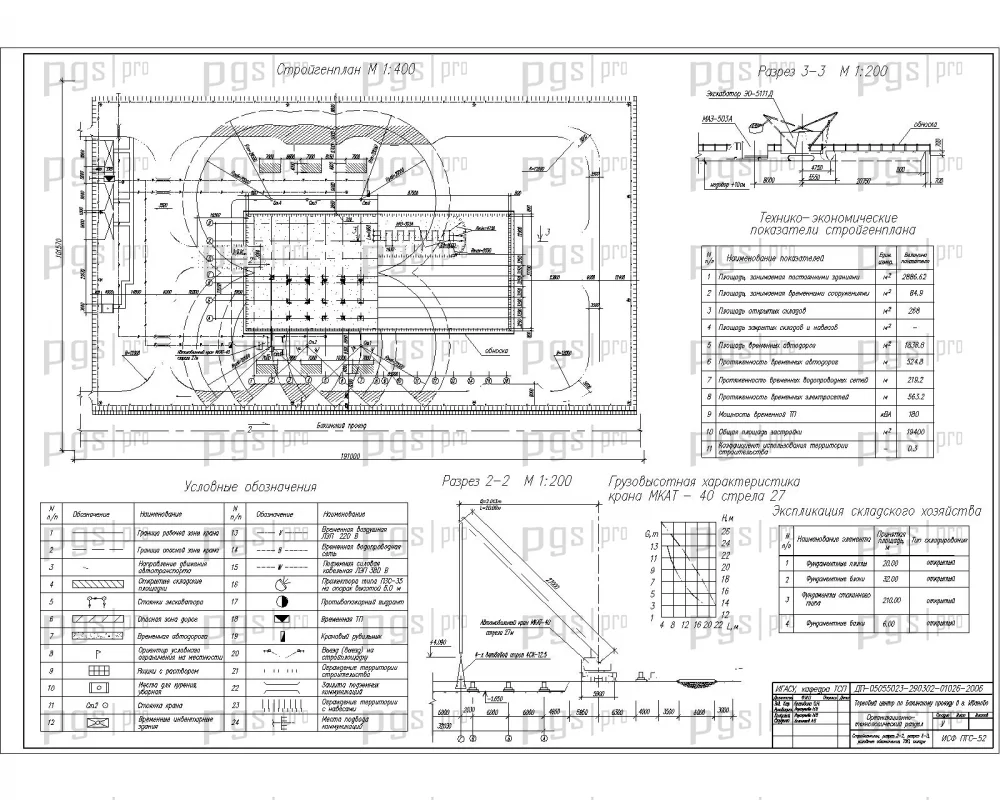

Строительный генеральный план (стройгенплан) разработан с учетом максимальной безопасности и рационального использования строительной площадки. На чертеже четко зафиксированы опасные зоны работы монтажного крана, временные проезды, приобъектные площадки складирования, бытовой городок и точки подключения к временным инженерным коммуникациям.

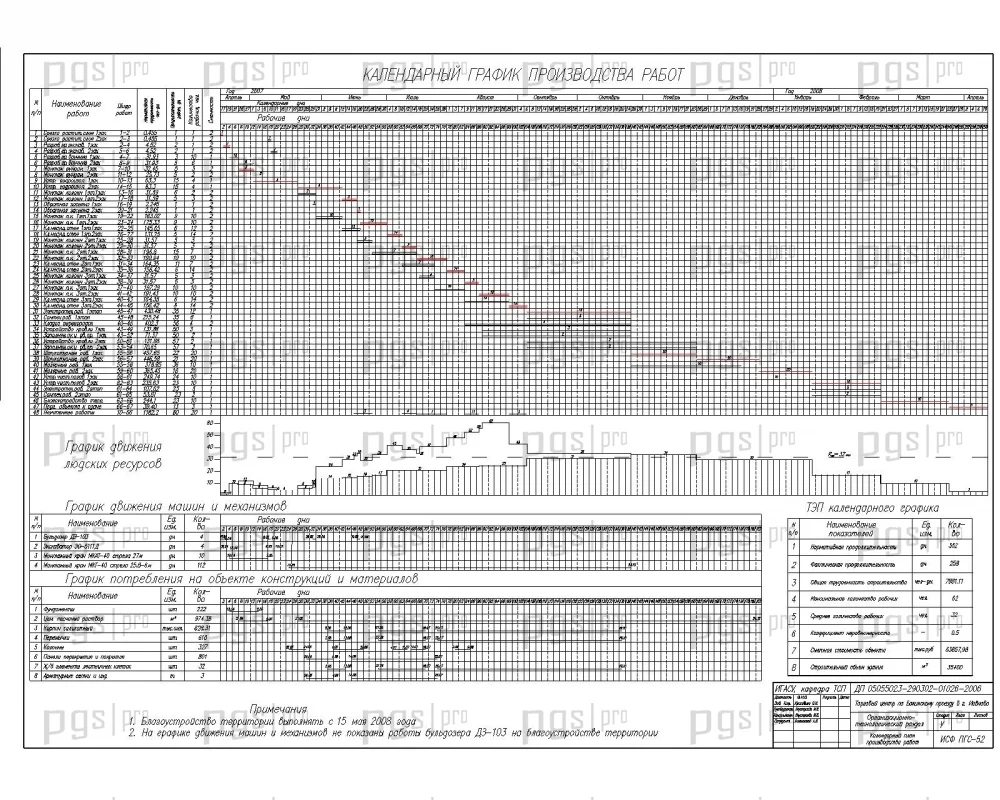

Календарный график строительства оптимизирует сроки возведения объекта и регламентирует непрерывную загрузку рабочих бригад и строительной техники. Раздел дополнен мероприятиями по охране труда, пожарной безопасности и охране окружающей среды, подтверждая практическую применимость проектных решений.

Представленный ПГС дипломный проект детского сада обладает рядом ключевых достоинств, делающих его ценным материалом для подготовки к защите:

• Графическая часть из 12 качественно оформленных листов чертежей в формате AutoCAD (DWG).
• Оптимальный объем пояснительной записки на 77 листов Word со сбалансированным расчетным обоснованием.
• Востребованная социальная тематика дошкольного учреждения с соблюдением требований СанПиН.
• Надежная каркасная конструктивная схема с эффективными ограждающими конструкциями.
• Полноценный технологический блок со строительным генеральным планом и технологической картой.
• Полное соответствие нормативным требованиям СП и СНиП.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
