Диплом №1122 "Автосалон Шевроле-Нива в г. Екатеринбург"

Выпускная квалификационная работа посвящена проектированию административно-бытового корпуса, создаваемого для обеспечения производственных и управленческих процессов. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование административно-бытового здания требует строгого разделения рабочих кабинетов и санитарно-бытовых помещений с соблюдением санитарно-гигиенических регламентов. Здание запроектировано с учётом повышенных требований к эвакуации, микроклимату и долговечности ограждающих конструкций.

Объёмно-пространственная структура объекта представляет собой трёхэтажный прямоугольный объём с чётким функциональным зонированием. Проект ориентирован на практическое внедрение в инфраструктуру промышленных предприятий и деловых зон, а также всесторонне раскрывает инженерные решения, на которых базируется качественный готовый диплом ПГС. Рациональная компоновка обеспечивает комфортное пребывание персонала и экономичность строительства.

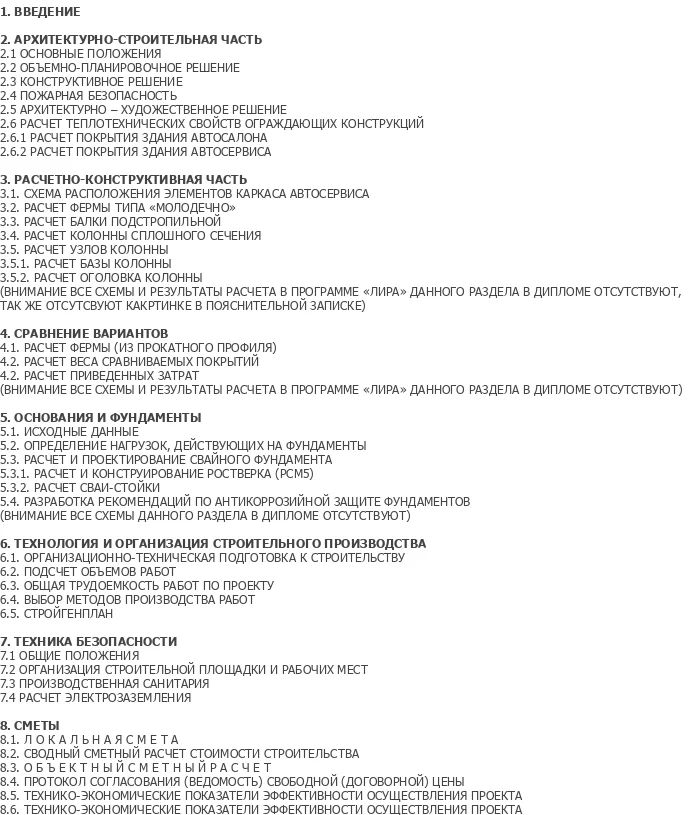

Пояснительная записка объёмом 94 листа подробно описывает архитектурно-строительную часть, инженерно-геологические условия, расчёты несущих элементов, сметные сопоставления и организацию работ. Данная дипломная работа послужит отличной базой для студентов строительных специальностей, которым необходим выверенный шаблон проекта, чтобы успешно купить проект или скачать проект для подготовки к защите ВКР.

Планировочная структура трёхэтажного корпуса построена по коридорной схеме с центральным расположением вестибюльной группы и лестничных клеток. Размеры здания в плане составляют 18 × 48 м в осях при высоте этажей 3,3 м. Продольное и поперечное зонирование исключает встречные потоки людей в часы пиковых сменных нагрузок.

На этажах скомпонованы служебные кабинеты, гардеробные блоки для уличной и рабочей одежды, душевые, умывальные, санитарные узлы, комнаты приёма пищи и вспомогательные технические помещения. Все бытовые блоки с мокрыми процессами сгруппированы вблизи вертикальных инженерных коммуникаций, что упрощает разводку систем вентиляции, водопровода и канализации. Архитектурные параметры полностью соответствуют нормам естественной освещённости и противопожарной безопасности.

Графическая часть проекта включает 12 листов чертежей в формате DWG, выполненных в программе AutoCAD. В состав графических материалов входят генеральный план, поэтажные планы, продольные и поперечные разрезы, чертежи фасадов, узлы сопряжения строительных конструкций, схемы армирования и монтажные чертежи.

Конструктивная схема здания принята каркасной, основанной на сборно-монолитных железобетонных колоннах, ригелях и плитах перекрытия. Пространственная жёсткость и геометрическая неизменяемость сооружения обеспечиваются совместной работой вертикальных колонн, связевых панелей и жёстких дисков междуэтажных перекрытий. Остов здания рассчитан на совместное восприятие постоянных, временных полезных, ветровых и снеговых нагрузок.

Основания и фундаменты запроектированы свайными с железобетонным ростверком под колонны каркаса, что гарантирует надёжность при неравномерных деформациях грунтового основания. Наружные стены выполнены из навесных керамзитобетонных панелей и кирпичных участков с эффективным утеплителем, обеспечивающим требуемое сопротивление теплопередаче. Перекрытия решены из сборных железобетонных многопустотных плит, а совмещённая плоская кровля оборудована организованным внутренним водостоком.

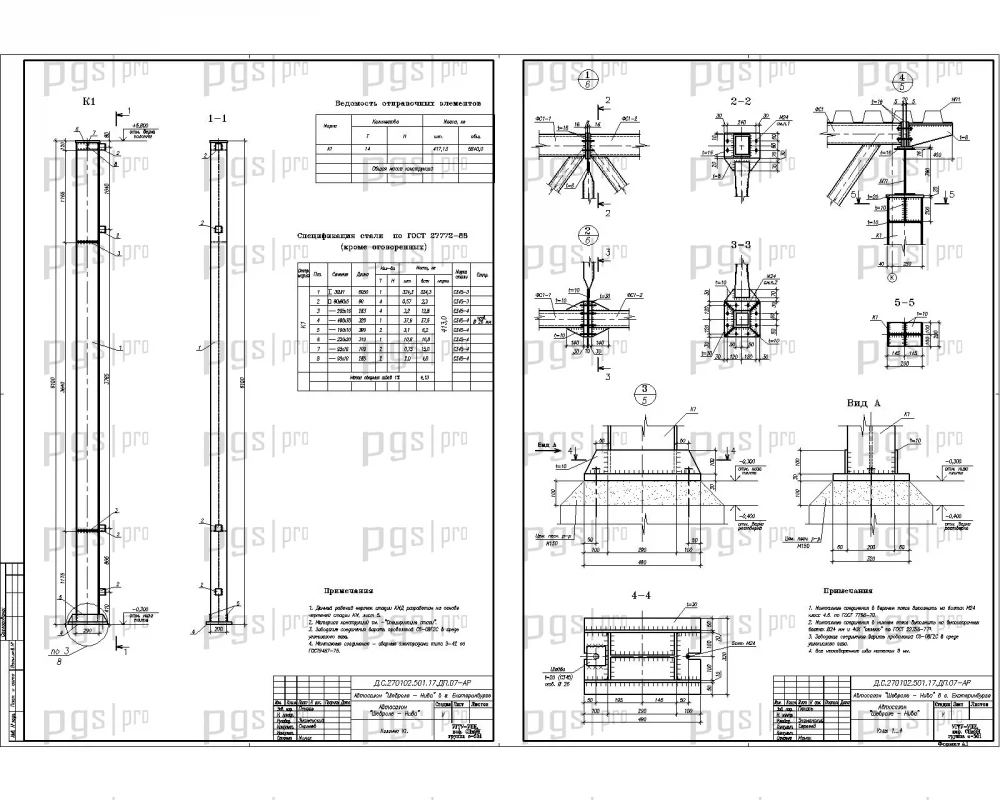

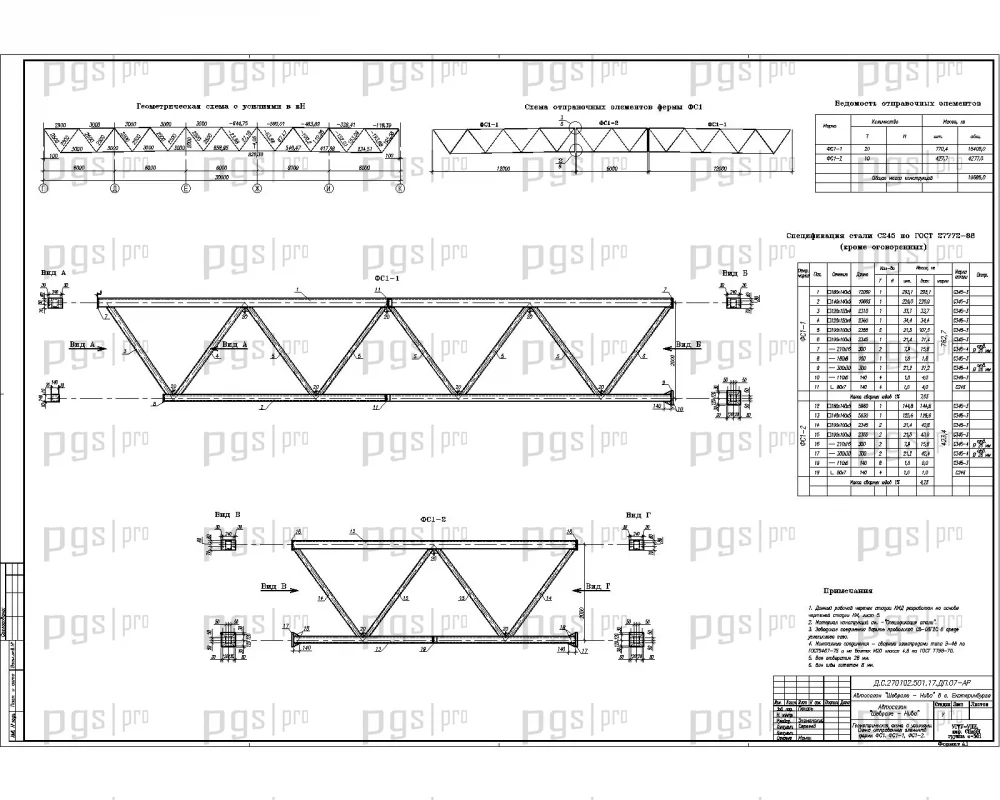

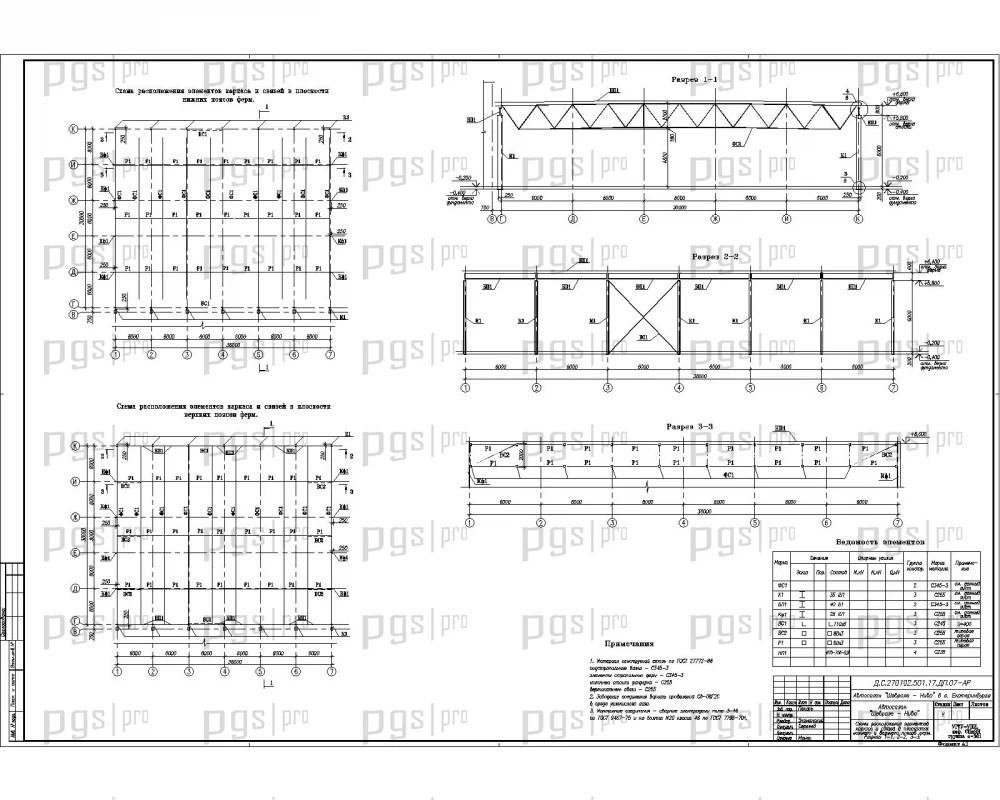

Расчётно-конструктивный раздел пояснительной записки включает подробный сбор эксплуатационных нагрузок, статический расчёт элементов каркаса и армирование несущих конструкций. В чертежах раздела КР подробно представлены монтажные схемы элементов, чертежи узлов опирания ригелей, сечения колонн и спецификации арматурного проката.

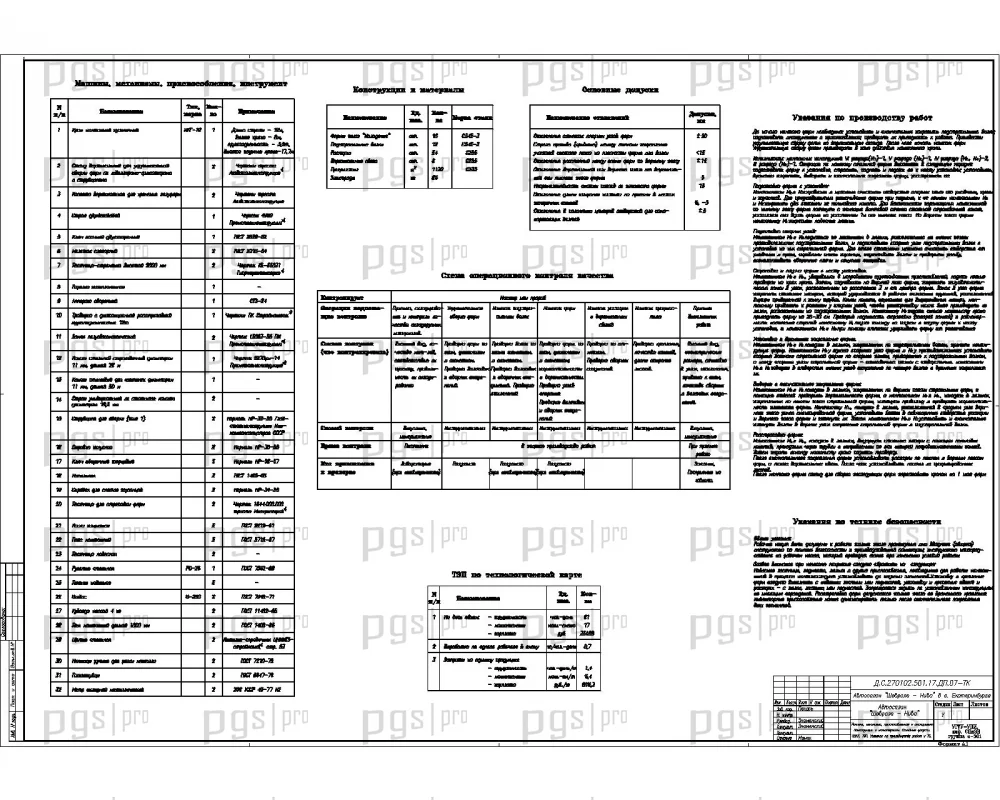

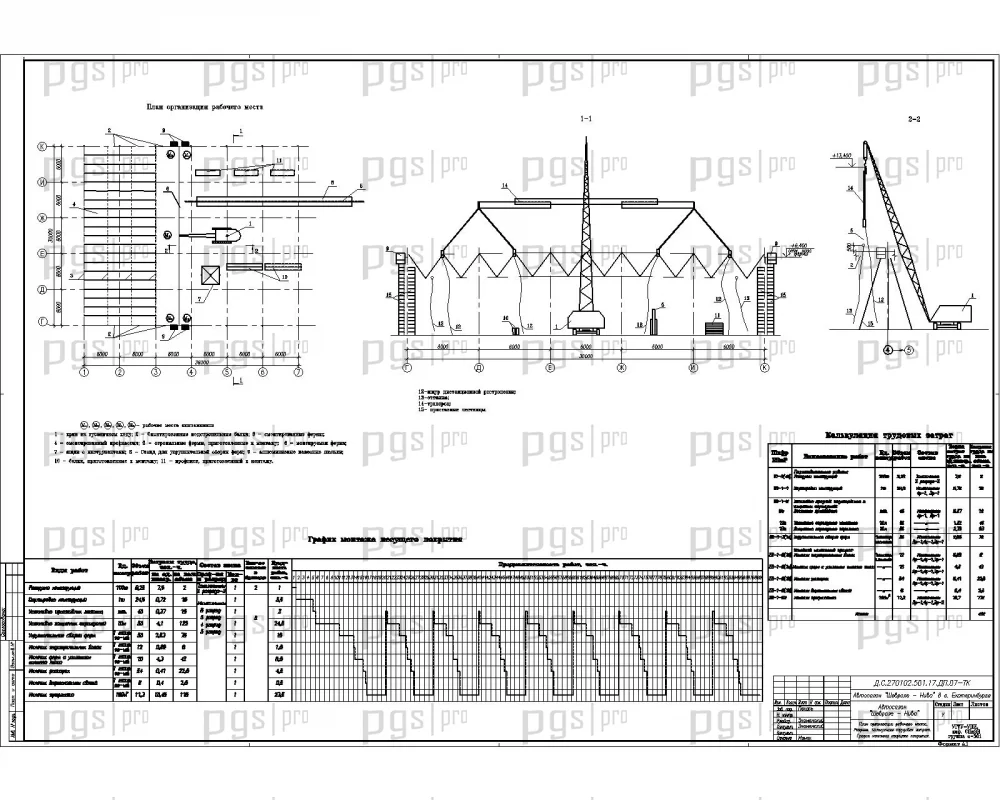

Организационно-технологический раздел ВКР регламентирует последовательность возведения надземной части здания с применением современных методов производства работ. В проекте разработана технологическая карта на монтаж конструкций типового этажа с обоснованным выбором монтажного крана по грузоподъёмности, высоте подъёма крюка и вылету стрелы. Карта содержит калькуляции затрат труда, схемы строповки и указания по контролю качества.

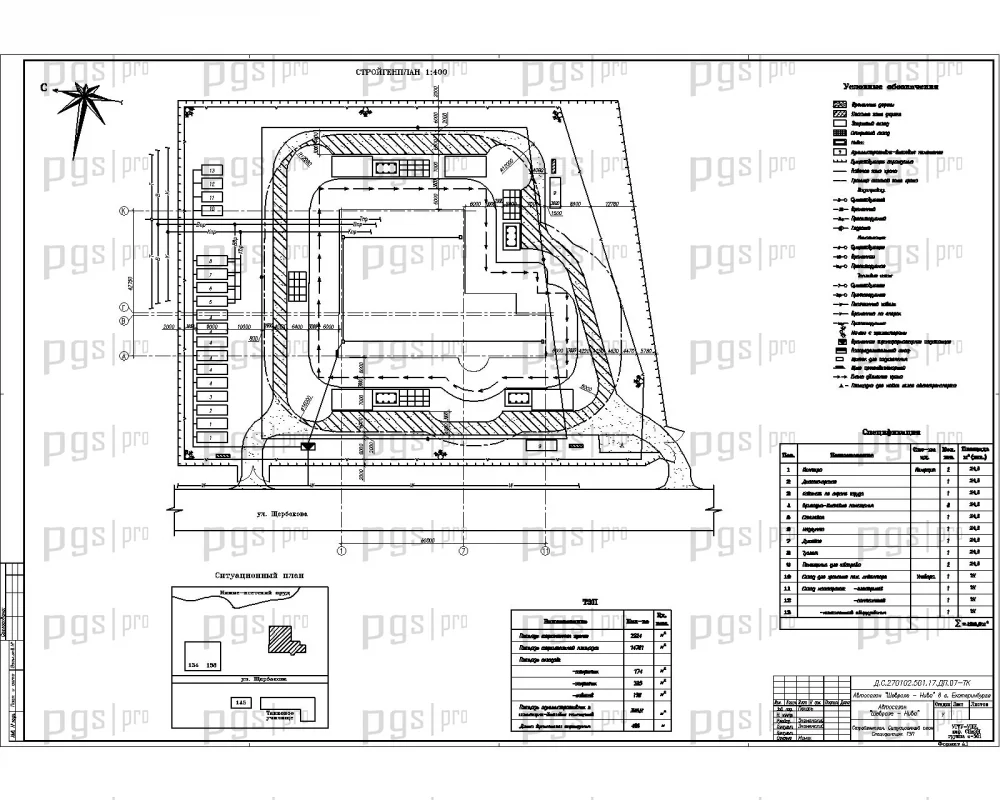

Строительный генеральный план разработан с учётом требований безопасности строительного производства. На чертеже стройгенплана показаны зоны действия грузоподъёмных механизмов, временные дороги, площадки складирования строительных конструкций, санитарно-бытовой городок и точки подключения к временным инженерным сетям.

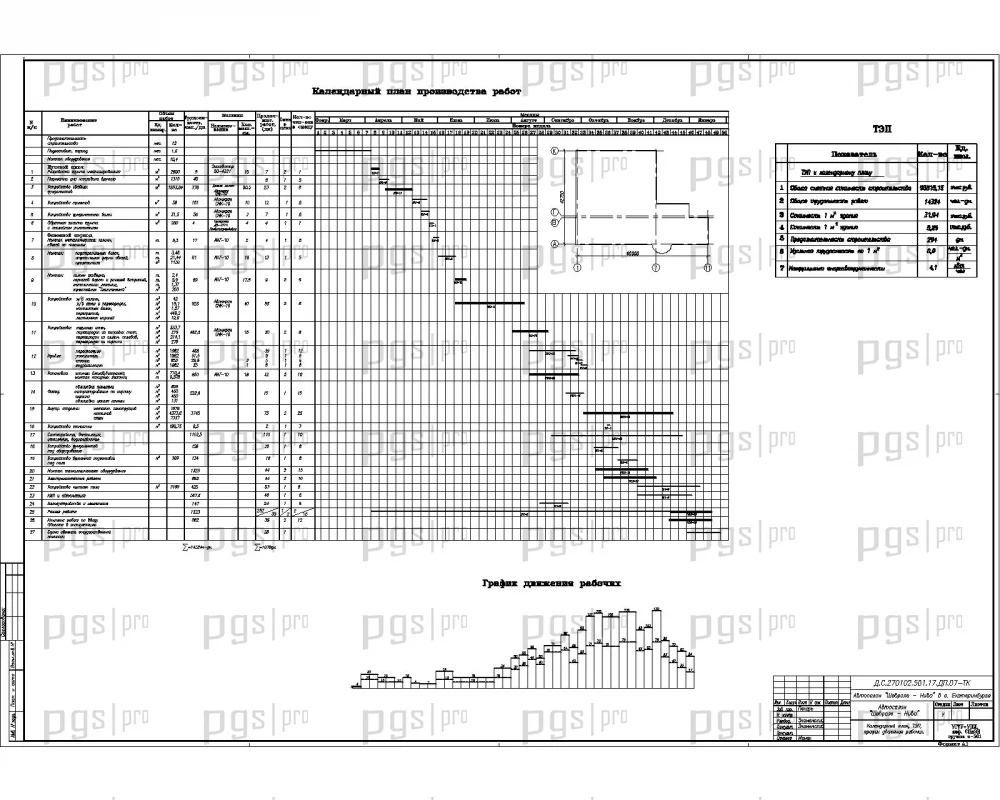

Календарное планирование строительства определяет последовательность выполнения общестроительных и отделочных процессов. Линейный график оптимизирован по трудовым ресурсам, что исключает простои техники и обеспечивает равномерную занятость рабочих бригад. Раздел дополнен мероприятиями по охране труда, промышленной санитарии и противопожарным мерам.

Представленный ПГС дипломный проект выделяется высокой степенью инженерной проработки и обладает следующими ключевыми достоинствами:

• Полноценный комплект графической части из 12 листов формата DWG в программе AutoCAD.
• Оптимальный объём пояснительной записки на 94 листа Word со всеми необходимыми инженерными главами.

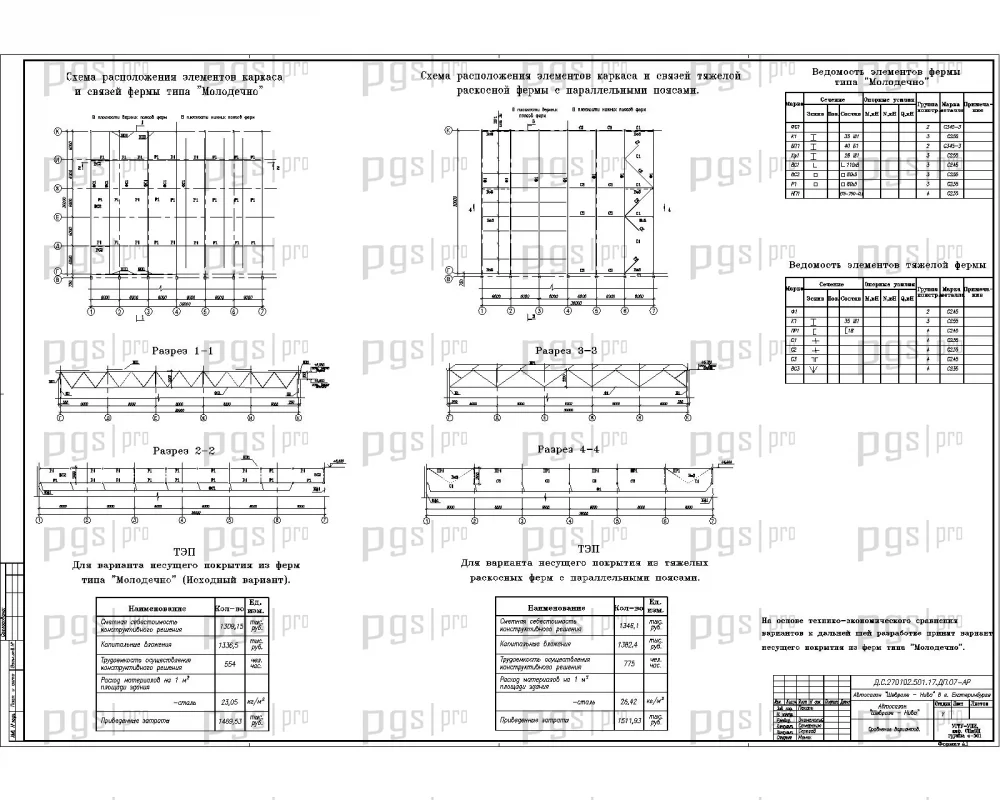

• Наличие специализированного раздела технико-экономического сравнения вариантов конструктивных решений.
• Экономичная каркасная конструктивная схема с эффективными навесными панелями.
• Детальная проработка свайных фундаментов с расчётом несущей способности оснований.
• Готовые технологические карты и продуманный строительный генеральный план.
• Оптимизированный календарный график производства строительно-монтажных работ.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
