Диплом №1123 "Торгово-офисное здание в г. Миасс"

Выпускная квалификационная работа посвящена комплексному проектированию многоэтажного торгово-офисного здания с выразительным металлическим куполом в городе Миасс Челябинской области. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование крупного общественного комплекса потребовало решения сложных инженерных задач по обеспечению пространственной жесткости высотного каркаса и интеграции большепролетных конструкций покрытия. Объект включает в себя помещения торговли, офисные пространства, досуговые зоны и видовой ресторан на верхнем уровне, увенчанный остекленным купольным покрытием со шпилем.

Архитектурно-пространственное построение объекта решено в виде ступенчатой композиции из трех разновысотных объемов в 3, 7 и 10 этажей, что обеспечивает гармоничное восприятие здания в городской среде. Проект ориентирован на практическое применение в девелопменте многофункциональных коммерческих центров, а также представляет собой глубоко проработанный готовый диплом ПГС, отвечающий всем действующим строительным нормам и регламентам. Рациональное зонирование потоков посетителей и персонала гарантирует комфортную эксплуатацию всех функциональных блоков комплекса.

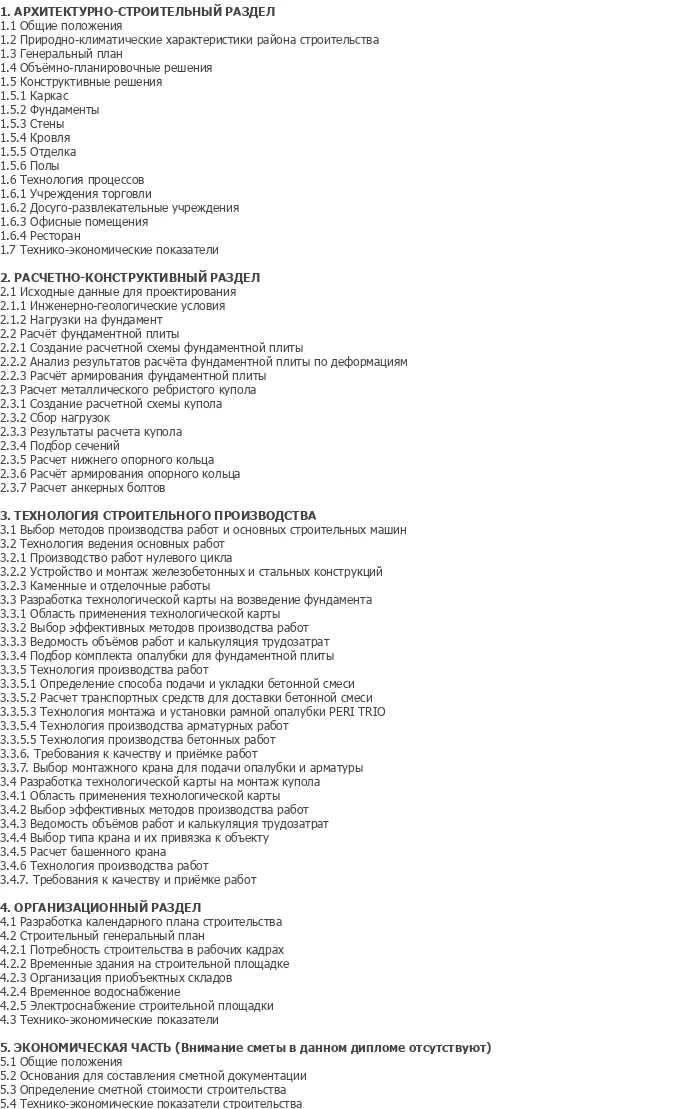

Пояснительная записка объемом 84 листа содержит детальную проработку архитектурных решений, статические расчеты монолитного фундамента и металлического купола, специализированные технологические карты, а также календарное и экономическое планирование. Для студентов старших курсов строительных факультетов представленная дипломная работа послужит фундаментальной базой при выполнении ВКР. Материалы позволяют оперативно скачать проект или выгодно купить проект, используя его как надежный инженерный шаблон проекта для подготовки к успешной защите.

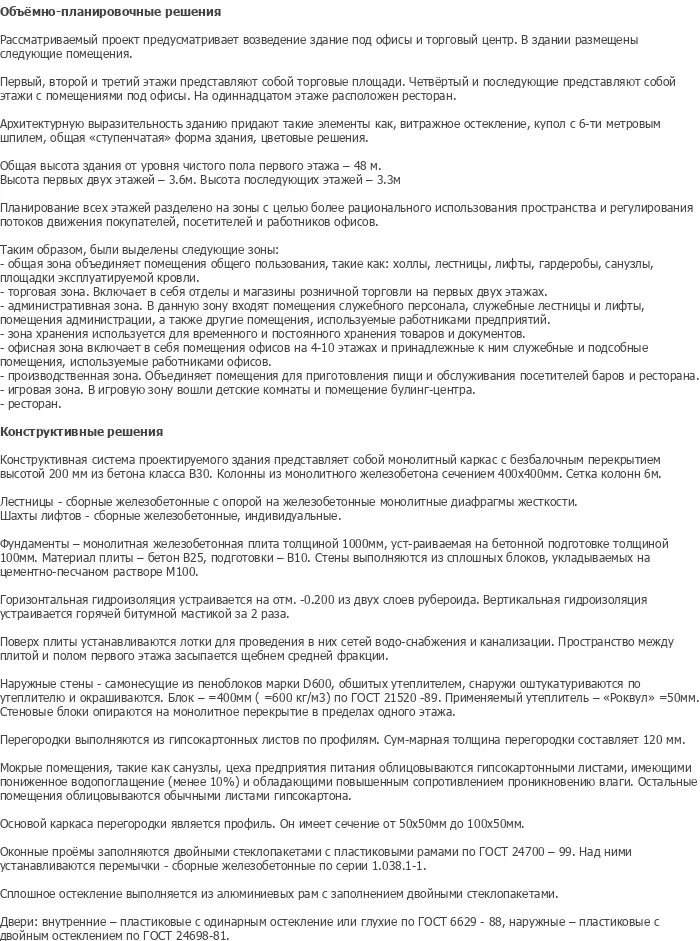

Планировочная структура здания сформирована с учетом четкого функционального зонирования и разделения покупательских, деловых и служебных потоков. На первых двух этажах запроектированы просторные залы розничной торговли продовольственными и непродовольственными товарами с изолированной зоной разгрузки и складскими помещениями. Третий уровень отведен под досугово-развлекательный центр с боулингом, бильярдной, детской игровой комнатой и мини-кафе, а с четвертого по десятый этажи размещаются современные офисные ячейки и конференц-залы. На одиннадцатом уровне располагается видовой зал ресторана с прямым выходом на благоустроенные площадки эксплуатируемой кровли.

Связь между ярусами обеспечивается системой пассажирских и служебных лифтов, а также сборными железобетонными лестничными клетками, заключенными в монолитные диафрагмы жесткости. Высота первых двух этажей составляет 3,6 м, типовых офисных этажей — 3,3 м, а общая высота здания от уровня чистого пола до верха конструкций достигает 48 м. Объем здания дополнен витражным остеклением и декоративной штукатуркой фасадов с утеплением минераловатными плитами Rockwool толщиной 50 мм по пеноблокам толщиной 400 мм.

Графическая часть проекта включает 12 листов чертежей в формате DWG, разработанных в программном комплексе AutoCAD. В графическом составе представлены генеральный план участка, поэтажные архитектурные планы, продольные и поперечные разрезы здания, схемы фасадов, опалубочные и арматурные чертежи фундаментной плиты, конструктивные чертежи металлического купола, технологические карты и строительный генеральный план.

Несущий остов здания представляет собой монолитный железобетонный каркас с регулярной сеткой колонн сечением 400х400 мм с шагом 6х6 м и безбалочными монолитными перекрытиями толщиной 200 мм из бетона класса В30. Пространственная неизменяемость и общая устойчивость сооружения гарантируются совместной работой монолитных колонн, ядер жесткости лестнично-лифтовых узлов и жестких дисков междуэтажных перекрытий. Завершением высотной части выступает пространственный металлический ребристый купол радиусом 8,485 м и высотой 6 м со шпилем, опирающийся через опорное кольцо на колонны верхнего этажа.

Фундамент объекта выполнен в виде сплошной монолитной железобетонной плиты толщиной 1000 мм из бетона класса В25, укладываемой по бетонной подготовке толщиной 100 мм из бетона В10. Наружные стены запроектированы самонесущими из пенобетонных блоков марки D600 с опиранием на междуэтажные перекрытия в пределах каждого этажа. Кровля объекта предусмотрена двух типов: плоская эксплуатируемая с покрытием тротуарной плиткой по слою утеплителя «Пеноплэкс» и рулонная неэксплуатируемая из наплавляемого материала «Бикрост» с организованным водоотводом.

Расчетно-конструктивный раздел выполнен в программном комплексе SCAD методом конечных элементов. В расчетной части реализован статический расчет фундаментной плиты на упругом основании по модели Винклера с автоматическим определением коэффициентов постели и подбором армирования. Также выполнен пространственный расчет металлического купола на ветровые и снеговые нагрузки с проверкой несущей способности стержневых элементов из трубчатых профилей и расчетом анкерных узлов сопряжения.

Организационно-технологическая часть ВКР регламентирует производство общестроительных и монтажных работ при возведении подземного и надземного циклов. В проекте разработана детализированная технологическая карта на бетонирование монолитной фундаментной плиты с разбивкой на блоки бетонирования, применением крупнощитовой рамной опалубки PERI TRIO и подачей смеси автобетононасосом KCP-40RX170. Дополнительно разработана технологическая карта на поэтапный монтаж конструкций металлического купола с временной центральной стойки башенным краном КБ-408.21 с последующим ступенчатым раскружаливанием домкратами.

Строительный генеральный план разработан на период возведения надземной части здания с рациональным размещением башенного крана КБ-408.21 и стрелового крана КС-35714. На стройгенплане четко зафиксированы зоны действия грузоподъемных механизмов, временные дороги с щебеночным покрытием, площадки приобъектного складирования, закрытые склады, временные сети электро- и водоснабжения, а также мобильный бытовой городок строителей.

Календарный план возведения объекта определяет последовательность строительно-монтажных процессов с общей продолжительностью строительства 263 рабочих дня. График движения рабочей силы оптимизирован по сменности с максимальной численностью рабочих 53 человека. Раздел содержит требования по операционному контролю качества СМР, технике безопасности и охране труда в соответствии со строительными нормами.

Представленный ПГС дипломный проект торгово-офисного комплекса обладает высокой инженерной культурой исполнения и рядом неоспоримых достоинств:

• Полный комплект графической части из 12 детально проработанных листов в среде AutoCAD.
• Пояснительная записка объемом 84 листа с четкой структурой и отсутствием лишней теоретической информации.
• Сложная архитектурная композиция высотного здания с оригинальным металлическим куполом и эксплуатируемой кровлей.
• Численный статический расчет фундаментной плиты и металлоконструкций купола в сертифицированном ПК SCAD.
• Две подробные технологические карты на ведущие процессы: бетонирование фундаментной плиты в опалубке PERI TRIO и монтаж металлического купола.
• Технико-экономическое сравнение вариантов фундаментов (монолитная плита против свайного основания) с реальным обоснованием эффективности.
• Тщательно рассчитанный строительный генеральный план с инженерными сетями и привязкой башенного крана КБ-408.21.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
