Диплом №1125 "Крытый каток в г. Кайеркан Норильского промышленного района Красноярского края"

Выпускная квалификационная работа посвящена проектированию 10-ти этажного 2-х секционного 80-ти квартирного кирпичного жилого дома со встроенными помещениями в городе Саратове. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование многосекционного десятиэтажного здания требует строгого статического обоснования несущих стен, детального подбора свайного основания и комплексного расчета энергоэффективности ограждающих конструкций. Здание совмещает функции комфортного жилья с размещением офисных или торговых блоков на первом этаже, удовлетворяя актуальным градостроительным и санитарным требованиям.

Объемно-пространственное построение объекта решено в виде прямоугольного объема с размерами в плане 15,6 на 64,8 м в осях и высотой до парапета 32,24 м. Проект ориентирован на применение в секторе современной многоэтажной городской застройки и представляет собой детально скомпонованный готовый диплом ПГС, полностью отвечающий нормам СП и СНиП. Рациональная внутренняя компоновка секций позволяет исключить пересечение потоков жильцов и посетителей встроенных общественных помещений.

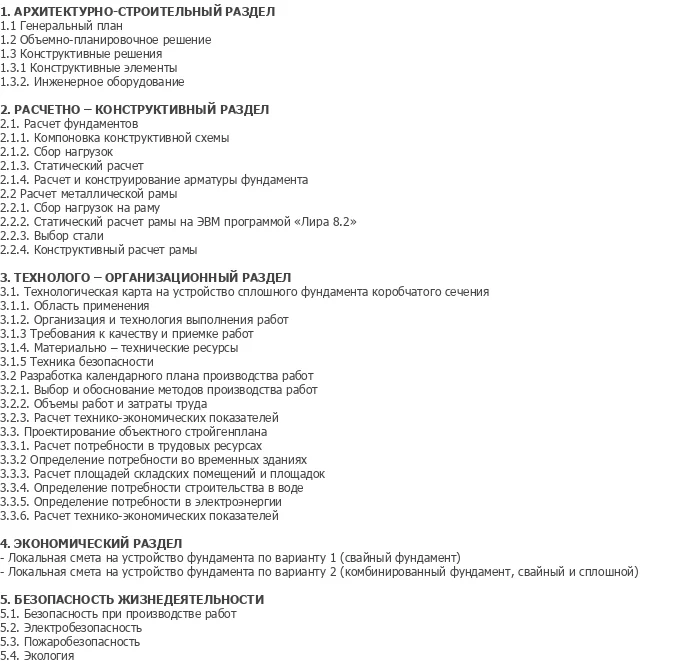

Пояснительная записка объемом 123 листа содержит развернутую архитектурную часть, подробный статический расчет сборной многопустотной плиты перекрытия, расчет свайного фундамента, а также сметно-экономический и организационно-технологический разделы. Для выпускников строительных специальностей представленная дипломная работа послужит надежной расчетной и методической основой. Наличие полного комплекта документации дает возможность выгодно купить проект или скачать проект, чтобы использовать его как качественный шаблон проекта для подготовки к успешной защите.

Планировочная структура жилого дома выполнена по секционному принципу и состоит из двух блок-секций с изолированными входными группами и центральными лестнично-лифтовыми узлами. На первом этаже запроектированы встроенные помещения общественного назначения с обособленными эвакуационными выходами непосредственно на улицу. Высота типовых жилых этажей принята равной 2,8 м, подвала — 2,4 м, а верхний технический этаж выполнен в виде теплого чердака для обслуживания инженерных систем.

В жилой части здания скомпонованы удобные однокомнатные, двухкомнатные и трехкомнатные квартиры с раздельными санузлами, просторными кухнями, холлами и остекленными лоджиями. Лестнично-лифтовые узлы оборудованы пассажирскими лифтами и мусоропроводами с изолированными мусоросборными камерами в цокольной зоне. Здание обеспечено необходимым уровнем естественного освещения и нормативной продолжительностью инсоляции жилых комнат.

Графический материал архитектурного раздела представлен подробными чертежами в программе AutoCAD формата DWG. В комплект графики входят генеральный план благоустройства участка, планы подвала, первого этажа со встроенными помещениями, планы типовых этажей, технического чердака, кровли, продольные и поперечные разрезы, а также чертежи фасадов с ведомостями отделочных материалов.

Конструктивная система здания принята бескаркасной с продольными и поперечными несущими кирпичными стенами, обеспечивающими пространственную жесткость и устойчивость остова. Совместная работа вертикальных кирпичных стен и жестких дисков междуэтажных перекрытий гарантирует геометрическую неизменяемость здания при восприятии эксплуатационных и ветровых нагрузок. Ограждающие наружные стены выполнены слоистой кладкой общей толщиной 640 мм с внутренним слоем из силикатного кирпича, эффективным плитным утеплителем ПСБ-С и облицовкой керамическим лицевым кирпичом.

Основания и фундаменты запроектированы свайными с монолитным железобетонным ленточным ростверком под несущие стены, объединенным с забивными железобетонными сваями квадратного сечения. Перекрытия и покрытие над жилыми этажами выполнены из сборных железобетонных многопустотных панелей толщиной 220 мм с заделкой швов и анкеровкой в тело кирпичной кладки. Кровля принята плоской рулонной с утеплителем, пароизоляцией и внутренним организованным водоотводом через водосточные воронки.

Расчетно-конструктивный раздел проекта содержит исчерпывающий сбор нагрузок, теплотехнический расчет многослойной наружной стены и прочностной расчет предварительно напряженной многопустотной плиты перекрытия по двум группам предельных состояний. На чертежах раздела КР подробно разработаны план свайного поля, сечения монолитных ростверков, схемы раскладки плит перекрытия, арматурные сетки, каркасы и спецификации конструктивных элементов.

Организационно-технологический раздел дипломной работы определяет регламент и методы производства общестроительных и монтажных процессов на объекте. В составе проекта разработана детализированная технологическая карта на кирпичную кладку наружных и внутренних стен типового этажа с разбивкой здания на захватки и делением высоты этажа на монтажные ярусы. В карте представлены калькуляции трудовых затрат, графики движения рабочих звеньев и указания по операционному контролю качества кладки.

Строительный генеральный план запроектирован на период возведения надземной части с обоснованным выбором и безопасной привязкой башенного крана КБ-403А. На стройгенплане зафиксированы пути движения монтажного крана с обозначением опасных зон, временные автодороги со сквозным проездом, приобъектные склады кирпича и железобетонных плит, растворный узел, санитарно-бытовой городок и сети временного электро- и водоснабжения.

Календарное планирование возведения жилого дома выполнено на основе сетевого графика и линейной модели производства работ, обеспечивающей равномерную загрузку рабочих кадров и строительной техники. В проекте подробно освещены мероприятия по охране труда, пожарной безопасности, безопасной эксплуатации кранового оборудования и защите окружающей среды при выполнении СМР.

Представленный ПГС дипломный проект многоэтажного кирпичного жилого дома обладает высокой инженерной культурой исполнения и рядом ключевых достоинств:

• Графическая часть включает 11 качественно оформленных листов чертежей в формате DWG программы AutoCAD.
• Пояснительная записка насчитывает 123 листа структурированного текста формата Word с полным расчетным обоснованием.
• Рациональная планировочная структура с комфортными квартирами и встроенными общественными помещениями первого этажа.
• Надежная бескаркасная конструктивная схема с трехслойными энергоэффективными кирпичными стенами.
• Детальный аналитический расчет сборной многопустотной плиты перекрытия и свайного фундамента с ростверком.
• Проработанный технологический раздел со строительным генеральным планом и сетевым графиком строительства.
• Полноценный экономический раздел с объектной сметой и локальными расчетами на общестроительные работы.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
