Диплом №1126 "Православный Храм на 700 прихожан в Амурской области г. Тында"

Диплом №1126 "Православный Храм на 700 прихожан в Амурской области г. Тында"

Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

Стоимость работы: 6.000 руб.
Описание
Характеристики

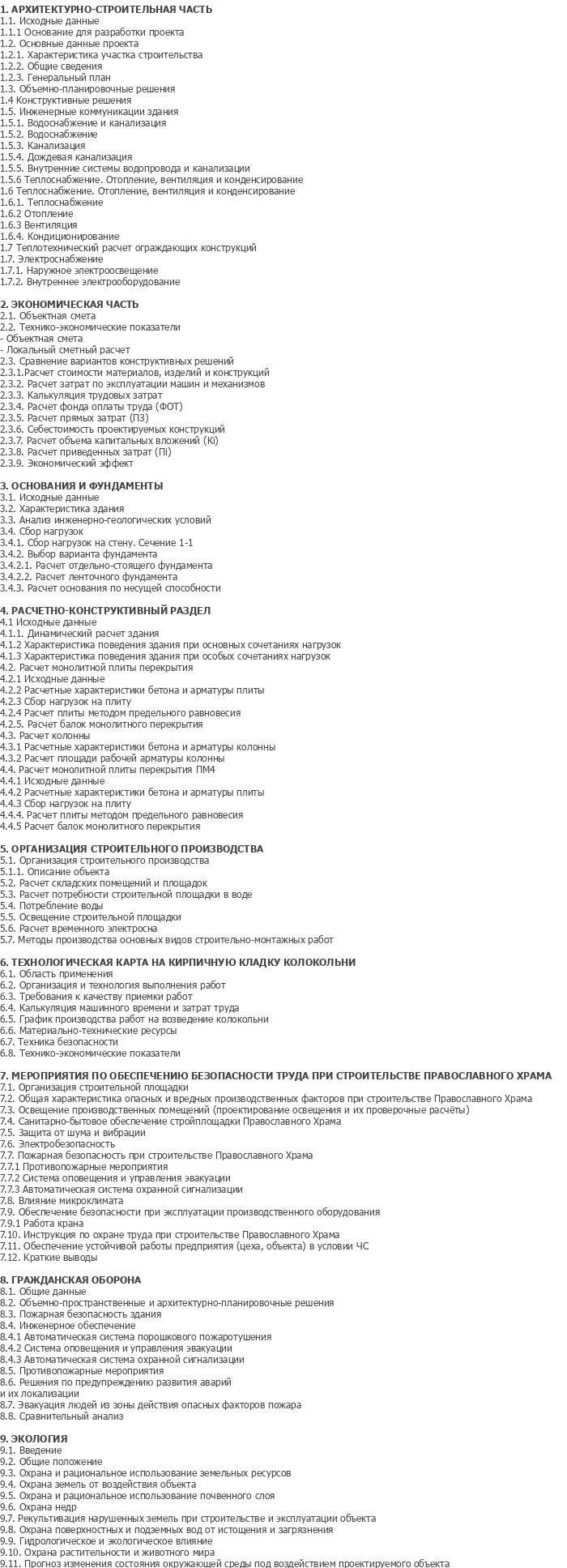

Содержание записки
Чертежи
Параметр Значение
Номер проекта 1126
Специальность ПГС (Промышленное и гражданское строительство)
Категория Общественные здания
Тема дипломного проекта Православный Храм на 700 прихожан в Амурской области г. Тында
Назначение объекта Культовое здание — православный храм на 700 прихожан
Высота здания 35,75 м
Конструктивная схема Монолитный железобетонный каркас с несущими кирпичными стенами (комплексная конструкция)
Материал стен Кирпичная кладка с монолитными железобетонными сердечниками и эффективным утеплителем
Основания и фундаменты Свайные фундаменты с монолитным железобетонным ростверком
Перекрытия Монолитные железобетонные плиты
Кровля Металлическая по сводам и куполам с декоративным покрытием
Метод расчёта конструкций Программный комплекс «SCAD»
Дополнительные разделы Охрана труда, безопасность жизнедеятельности, охрана окружающей среды, сметный раздел
Программное обеспечение (графика) AutoCAD (DWG)
Программное обеспечение (ПЗ) MS Word
Количество листов чертежей 11 листов AutoCAD (DWG)
Объём пояснительной записки 205 листов MS Word
Проверка на антиплагиат Возможна по запросу
Стоимость 6 000 руб.

Краткое описание объекта проектирования

В представленной выпускной квалификационной работе детально разработан проект православного храма на 700 прихожан в городе Тында Амурской области. Объемно-пространственное решение монументального культового сооружения выполнено в канонических традициях православного зодчества с развитой крестово-купольной структурой, колокольней и функциональным подклетом. Представленный готовый диплом ПГС содержит исчерпывающий комплекс проектных материалов для возведения капитального общественного здания в суровых климатических и сложных инженерно-геологических условиях Дальневосточного региона.

Расчетно-пояснительная записка оформлена в редакторе MS Word и насчитывает 205 листов подробного инженерного описания. Документация включает архитектурный, расчетно-конструктивный, геотехнический, организационно-технологический и экономический разделы, а также решения по безопасности жизнедеятельности. Качественно проработанная дипломная работа послужит как отличный шаблон проекта для студентов и проектировщиков, которым необходимо купить проект или скачать проект для подготовки к успешной защите.

Проектная разработка ориентирована на студентов строительных специальностей и инженеров, занимающихся проектированием уникальных общественных и культовых зданий. Особую практическую ценность представляет расчет монолитных железобетонных конструкций с учетом сейсмических воздействий и сурового климата Амурской области. При необходимости объемно-планировочные и конструктивные решения могут быть адаптированы к площадке строительства в другом регионе путем корректировки теплотехнического расчета ограждающих конструкций.

Архитектурно-планировочные решения

Архитектурно-планировочная композиция храма подчинена каноническим требованиям православного богослужения и обеспечивает четкое функциональное зонирование потоков людей. Здание разделено на три основные части: входную группу с притвором, центральное пространство молельного зала со средней частью храма и алтарную зону с апсидой. Входная зона оборудована просторной папертью с пандусами для беспрепятственного доступа маломобильных групп населения и вместительными тамбурами, исключающими продувание внутреннего объема в зимний период.

В подклете (цокольном этаже) храмового комплекса сгруппированы вспомогательные, образовательные и инженерно-технические службы. Здесь запроектированы крестильное помещение с купелью, учебные классы воскресной школы, трапезная, библиотека, ризница, гардеробные, санузлы и технические помещения с венткамерами и узлом управления инженерными сетями. На основном уровне размещается просторный молельный зал на 700 прихожан со свечной лавкой, солеей, клиросами и трехчастным алтарем, а на верхнем ярусе устроены хоры для певчих с удобным доступом к лестничной клетке колокольни.

Графический раздел архитектурной части выполнен в программной среде AutoCAD (DWG) и входит в общий комплект из 11 листов проектных чертежей. В графическую часть включены генеральный план благоустройства храмовой территории, детальные поэтажные планы цокольного и основного этажей, продольные и поперечные разрезы, а также парадные фасады со схемами наружной отделки. Чертежи содержат подробную детализацию архитектурно-конструктивных узлов сопряжения стен, карнизов, барабанов и световых фонарей.

Конструктивные решения

Конструктивная схема здания решена по каркасно-стеновому принципу из монолитного железобетона и кирпичной кладки с повышенными требованиями к пространственной жесткости. С учетом высокой сейсмичности района строительства несущий остов усилен монолитными железобетонными сердечниками, антисейсмическими поясами и жесткими узлами сопряжения стен. Геометрическая неизменяемость и общая устойчивость сооружения гарантируются совместной работой монолитных колонн, пилонов, стен и дисков междуэтажных перекрытий.

Основания и фундаменты запроектированы с учетом распространения вечномерзлых грунтов и сурового температурного режима города Тында. Фундаменты выполнены свайными с опиранием на скальные или многолетнемерзлые грунты и объединены монолитным железобетонным ростверком. Наружные стены выполнены из эффективного кирпича с утеплением минераловатными плитами и декоративной фасадной штукатуркой, а покрытие решено в виде монолитных сводов, парусов и куполов, облицованных кровельными металлическими листами.

Расчетно-конструктивный раздел включает численный расчет несущих конструкций методом конечных элементов в программном комплексе SCAD и детальные аналитические проверки по действующим нормам. В пояснительной записке подробно представлен статический расчет монолитной железобетонной плиты перекрытия ПМ4 с подбором продольной и поперечной арматуры по предельным состояниям первой и второй групп. Графическая часть раздела содержит опалубочные планы, схемы армирования плиты ПМ4 отдельными стержнями и сетками, спецификации стали и узлы опирания.

Технология и организация строительства

Организационно-технологический раздел включает специализированную технологическую карту на производство бетонных работ при возведении монолитных железобетонных конструкций храма. В технологической карте определены методы монтажа опалубочных систем, укладки арматурных каркасов и подачи бетонной смеси автобетононасосом с последующим виброуплотнением. Для сложных климатических условий региона разработаны специальные технологические регламенты зимнего бетонирования с применением электропрогрева и противоморозных добавок.

Строительный генеральный план разработан на основной период возведения надземных конструкций и монтажа куполов храма. На чертеже СГП рационально размещены стоянки и траектории движения монтажного крана, зоны складирования материалов, временные автомобильные дороги со сквозным проездом, мойка колес и бытовой городок строителей. Проектом предусмотрено надежное временное электроснабжение и водоснабжение строительной площадки с соблюдением требований противопожарного режима.

Раздел организации строительства содержит календарный график производства работ, увязывающий возведение подземного подклета, несущих стен, перекрытий, сводов и колокольни в единый технологический поток. На основе календарного графика построены эпюры движения трудовых ресурсов и графики поступления основных строительных материалов. Разделы охраны труда, техники безопасности и охраны окружающей среды содержат полный комплекс инженерных решений по безопасной работе на высоте, электробезопасности и экологической защите прилегающей территории.

Преимущества проекта

Представленный ПГС дипломный проект строительства православного храма в Тынде отличается высоким уровнем инженерной детализации и обладает следующими достоинствами:

  • Качественный и полный комплект документации: 11 листов чертежей в формате AutoCAD (DWG) и пояснительная записка на 205 листов в MS Word.
  • Архитектурная проработка православного храма вместимостью 700 прихожан с учетом традиций зодчества и современных нормативных требований.
  • Рациональное объемно-планировочное зонирование с выделением молельного зала, алтарной группы, хоров, колокольни и многофункционального подклета.
  • Проектирование надежного несущего остова с учетом сейсмичности площадки 8 баллов и сурового дальневосточного климата.
  • Подробный статический расчет монолитной железобетонной плиты перекрытия ПМ4 в ПК SCAD с построением эпюр и подбором армирования.
  • Наличие специализированной технологической карты на возведение монолитных железобетонных конструкций с зимним прогревом бетона.
  • Проработанный строительный генеральный план с расчетом опасных зон крана и приобъектной инфраструктуры площадки.
  • Комплексный календарный график строительства с оптимизацией движения рабочей силы и техники.
  • Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
Диплом №1126 "Православный Храм на 700 прихожан в Амурской области г. Тында"
Диплом №1126 "Православный Храм на 700 прихожан в Амурской области г. Тында"

Возможность частичного выкупа проекта:

Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
