Диплом №1127 "Несущие конструкции ледового дворца на 10 000 зрителей в г. Омск"

В представленной выпускной квалификационной работе детально разработаны архитектурно-строительные и расчетно-конструктивные решения для возведения крупного спортивно-зрелищного объекта в Сибирском регионе. Рассматриваемый готовый диплом ПГС посвящен теме возведения многофункционального спортивного комплекса с ледовой ареной и трибунами большой вместимости в городе Омск. Разработанный проект ледового дворца предусматривает применение современных большепролетных стальных конструкций, обеспечивающих высокую надежность и долговечность здания при значительных снеговых и ветровых нагрузках.

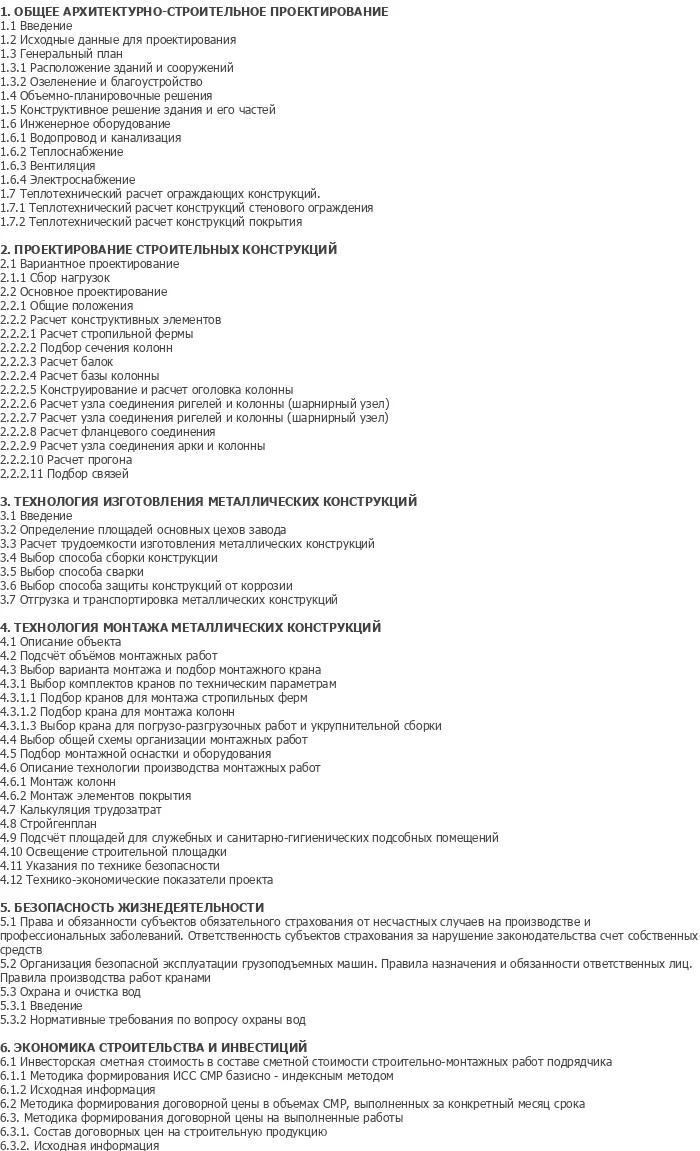

Пояснительная записка к проекту выполнена в текстовом редакторе MS Word в объеме 144 листов и включает в себя архитектурный, расчетный, организационно-технологический, экономический разделы и мероприятия по охране труда. Комплекс материалов систематизирован в строгом соответствии с нормативными требованиями СП и СНиП, благодаря чему разработка представляет собой качественный шаблон проекта. Грамотно скомпонованная инженерная дипломная работа доступна дипломникам и инженерам, желающим купить проект или скачать проект для подготовки к защите выпускной квалификационной работы.

Материалы проекта ориентированы на студентов строительных факультетов специальности ПГС, а также специалистов, проектирующих уникальные и большепролетные общественные здания. Особый интерес представляет раздел математического моделирования и статического расчета стального каркаса в специализированных программных комплексах с учетом III снегового района Омска. При необходимости архитектурно-конструктивные решения могут быть адаптированы к климатическим условиям другого региона путем выполнения поверочного теплотехнического расчета ограждающих конструкций и пересчета снеговых нагрузок.

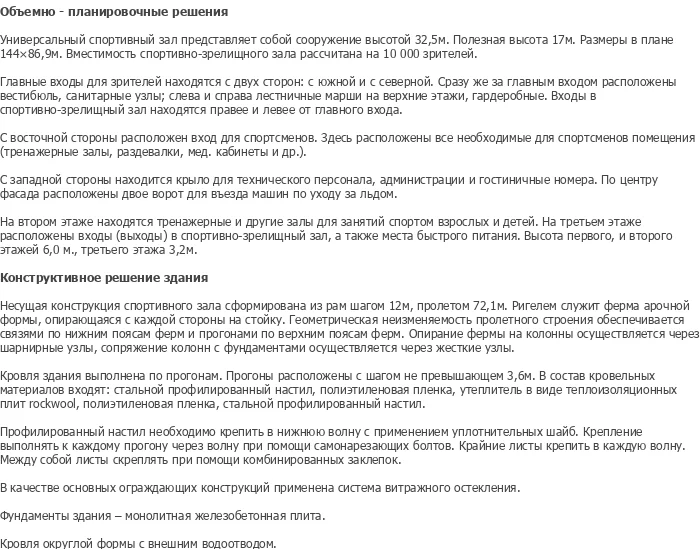

Планировочная структура ледового дворца на 10 000 зрителей сформирована с учетом строгих функционально-технологических требований, предъявляемых к крупным спортивно-зрелищным сооружениям. В центральной части здания размещается главная ледовая арена со стандартным размером корта и трибунами для зрителей, скомпонованными для обеспечения беспрепятственной видимости со всех посадочных мест. Объемно-планировочное решение разделяет потоки зрителей, спортсменов, судейских бригад, технического персонала и представителей средств массовой информации.

В составе комплекса запроектирован развитый блок входных вестибюлей, гардеробных, распределительных фойе с буфетами и санитарными узлами, а также эвакуационные лестницы и выходы, обеспечивающие быстрое и безопасное покидание трибун. Подтрибунное пространство максимально рационально задействовано под раздевалки команд с душевыми, массажными и тренерскими комнатами, медицинский пункт, помещения допинг-контроля и судейские кабинеты. В технической зоне ледового дворца предусмотрены хладоцентр для наморозки льда, гараж для льдоуборочных комбайнов, вентиляционные камеры, электрощитовые и административные помещения.

Графическая часть архитектурного и общестроительного разделов выполнена в программе AutoCAD (DWG) и входит в общий комплект из 12 листов чертежей проекта. На чертежах подробно представлены генеральный план участка с организацией подъездов и автостоянок, поэтажные планы уровней ледового дворца, продольные и поперечные разрезы сооружения, а также архитектурные фасады с ведомостью наружной отделки. Отдельное внимание уделено конструктивным узлам сопряжения наружных ограждений, витражных систем главного входа и узлам опирания большепролетного покрытия.

Конструктивная схема сооружения решена в виде стального каркаса, образованного поперечными рамами с несущими стальными колоннами и большепролетным арочным покрытием с затяжкой расчетным пролетом более 72 метров. Шаг основных поперечных рам каркаса принят равным 12,0 м, что обеспечивает оптимальное перекрытие пространства ледовой арены и зрительного зала без промежуточных опор. Пространственная жесткость и геометрическая неизменяемость каркаса гарантируются развитой системой горизонтальных и вертикальных связей по шатру покрытия и жестким связевым блокам по колоннам.

Несущие колонны запроектированы из прокатных широкополочных двутавров по СТО АСЧМ 20-93 марок 35К1, 40К1 и 40К2 из стали С245, опирающихся на монолитные железобетонные фундаменты через мощные стальные базы с опорными плитами толщиной 50 мм и траверсами. Междуэтажные перекрытия подтрибунных и вспомогательных помещений выполнены из монолитных и сборных железобетонных плит по прокатным балкам 60Б2 и 70Б2 по ГОСТ 26020-83. Покрытие здания решено по стальным прогонам из широкополочных двутавров 30Ш1 с шагом 3,5 м, раскрепленным системой тяжей и несущим эффективный кровельный пирог.

Расчет несущих элементов каркаса и стропильной арочной фермы выполнен методом конечных элементов в программном комплексе SCAD 7.31 R2 с последующей аналитической проверкой сечений по СНиП II-23-81* и в программе «Кристалл». Пояса и решетка фермы запроектированы из электросварных прямошовных труб по ГОСТ 10704-91 диаметром от 70 до 325 мм, нижняя затяжка арки выполнена из замкнутого гнутосварного профиля 180х8 мм по ТУ 36-2287-80. В графической части детально разработаны отправочные марки ферм, монтажные фланцевые узлы на высокопрочных болтах 40Х диаметром 24 мм, узлы сопряжения арок с колоннами на болтах М36 и анкерные крепления баз.

Организационно-технологический раздел дипломного проекта содержит специализированную технологическую карту на монтаж стальных конструкций большепролетного покрытия ледового дворца. В технологической карте определена методика укрупнительной сборки полуарок и пространственных блоков покрытия на приобъектной сборочной площадке с применением кондукторов и временных монтажных опор. Представлены схемы строповки, пошаговая последовательность подъема укрупненных блоков тяжелыми стреловыми кранами, выверка геометрического положения и устройство монтажных фланцевых стыков.

Строительный генеральный план разработан на период возведения надземной части и монтажа большепролетных конструкций с детальным расчетом зон действия монтажных кранов. На чертеже СГП рационально размещены стоянки кранов, площадки складирования и укрупнения металлоконструкций, внутриплощадочные проезды со сквозным кольцевым движением большегрузного транспорта, временные инженерные сети и мобильный бытовой городок. Предусмотрены мероприятия по электробезопасности стройплощадки, мойке колес автотранспорта и нормативному пожаротушению.

Календарный план строительства устанавливает очередность и продолжительность выполнения подготовительных, земляных, бетонных, монтажных и отделочных процессов при строгой увязке работы строительных бригад. В расчетно-пояснительной записке приведены ведомости потребности в строительных машинах, механизмах и материально-технических ресурсах, а также график движения рабочей силы. В разделах безопасности жизнедеятельности и охраны окружающей среды разработаны решения по безопасному ведению верхолазных монтажных работ, контролю сварных соединений и снижению экологической нагрузки в городских условиях Омска.

Представленный ПГС дипломный проект строительства ледового дворца на 10 000 зрителей в Омске отличается высоким уровнем инженерной проработки большепролетных металлических конструкций и обладает рядом ключевых преимуществ:

• Полный комплект проектной документации, включающий 12 чертежей в формате AutoCAD (DWG) и пояснительную записку объемом 144 листа MS Word.
• Проработка сложного спортивно-зрелищного комплекса с ледовой ареной и вместительными трибунами на 10 000 мест по действующим нормам.
• Детальный численный расчет пространственного стального каркаса и арочной фермы с затяжкой пролетом более 72 метров в ПК SCAD и «Кристалл».
• Тщательный подбор трубчатых сечений элементов фермы, прокатных колонн 35К1–40К2 и мощных балок перекрытий 60Б2–70Б2.
• Подробный расчет монтажных фланцевых соединений на высокопрочных болтах М24 и опорных узлов сопряжения арок с колоннами на болтах М36.
• Расчет массивной базы колонны с опорной плитой толщиной 50 мм, вертикальными траверсами и анкерными болтами.
• Технологическая карта на укрупнительную сборку и безопасный монтаж тяжелых большепролетных металлоконструкций покрытия.
• Строительный генеральный план и календарный график строительства с оптимизацией использования монтажных кранов и ресурсов.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
