Диплом №1129 "Физкультурно-оздоровительный комплекс в г. Пермь"

Представленный выпускной квалификационный проект посвящен проектированию современного физкультурно-оздоровительного комплекса с углубленной разработкой большепролетного универсального спортивного зала в городе Перми. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование масштабного физкультурного центра потребовало реализации безопорных металлических пролетов, внедрения легких ограждающих систем и точного подбора температурно-влажностного режима залов и бассейна. Здание обеспечивает все необходимые условия для проведения учебно-тренировочных занятий, районных и городских соревнований по игровым видам спорта, оздоровительного плавания и активного досуга населения.

Архитектурно-пространственное построение объекта решено в виде единого функционального объема, включающего зоны спортивного зала, плавательного бассейна, сопутствующие тренерские, гардеробные и инженерно-технические блоки. Общая площадь здания составляет 2578 м2 при полезной площади 2254 м2 и строительном объеме 18800 м3, что делает данный готовый диплом ПГС превосходным образцом проектирования общественных спортивных зданий в климатических условиях Уральского региона. Комплекс гармонично вписывается в природный ландшафт участка, дополнен развитой транспортной сетью и рациональным зонированием открытых площадок.

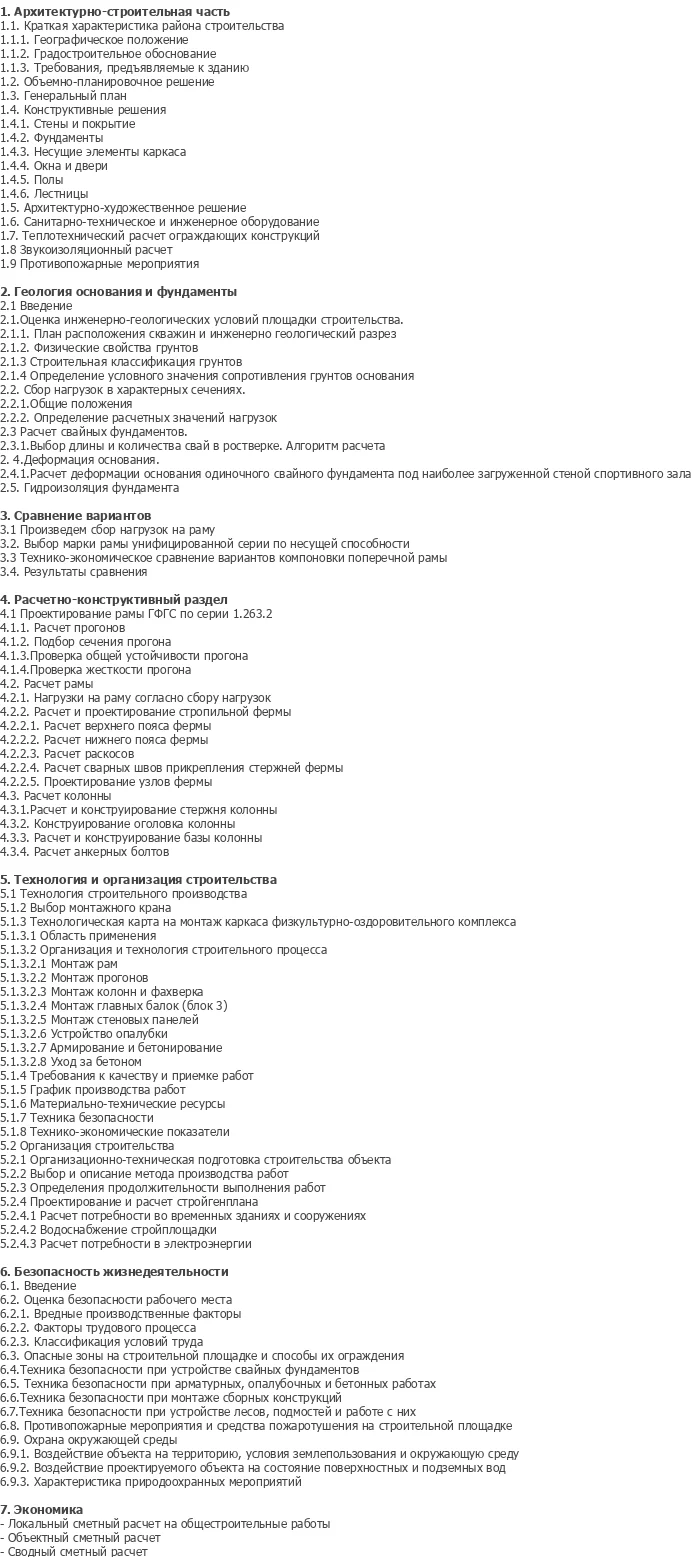

Пояснительная записка фундаментального объема в 204 листа подробно охватывает архитектурный раздел, инженерно-геологическое обоснование площадки с расчетом свайных фундаментов, технико-экономический анализ трех вариантов несущих конструкций, статический расчет поперечной рамы в ПК SCAD, технологические решения и сметную стоимость строительства. Представленная дипломная работа послужит великолепным методическим пособием для студентов строительных специальностей, выполняющих ВКР схожей направленности. Вы можете выгодно купить проект или скачать проект, используя его как профессиональный шаблон проекта при решении практических инженерных задач.

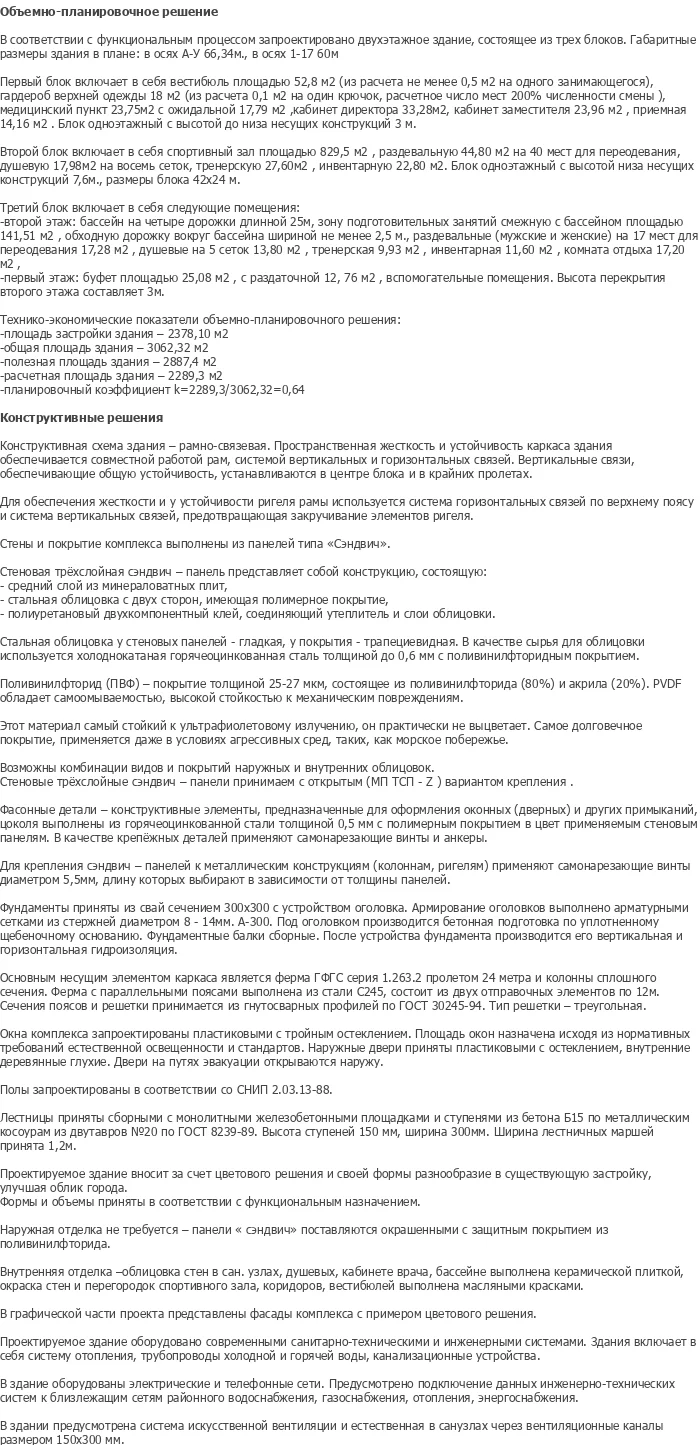

Объемно-планировочная структура спортивного комплекса основана на разделении функциональных потоков посетителей, спортсменов, тренерского состава и технического персонала. Центральное место в планировке занимают главная игровая арена с возможностью трансформации разметки под волейбол, баскетбол и мини-футбол, а также блок крытого плавательного бассейна с вспомогательными ваннами. В непосредственной близости от спортивных залов размещены раздевальные с душевыми и санитарными узлами, инвентарные комнаты, массажные кабинеты, помещения дежурного медицинского персонала и тренерские комнаты.

Входная группа здания включает просторный вестибюль с гардеробом для верхней одежды, кассовый узел, пост охраны, зону ожидания и буфет. Для обеспечения безопасной эвакуации людей из зальных помещений предусмотрены рассредоточенные эвакуационные выходы непосредственно наружу и через изолированные коридоры с противопожарными преградами требуемой огнестойкости. Внутренняя отделка выполнена с применением износостойких, влагостойких и экологически безопасных материалов: полы спортивного зала покрыты специализированным паркетом по упругому основанию, обходные дорожки бассейна выложены шероховатой плиткой, а перегородки из газобетона окрашены светлыми водоэмульсионными составами.

Графическая часть проекта включает 11 детализированных листов формата DWG, разработанных в программном комплексе AutoCAD. В состав архитектурных чертежей входят генеральный план земельного участка площадью 9200 м2 с организацией проездов и благоустройства, поэтажные архитектурно-кладочные планы с экспликацией помещений, продольные и поперечные разрезы здания с демонстрацией несущего каркаса, ведомости отделки фасадов, а также узлы примыкания ограждающих сэндвич-панелей и цоколя.

Конструктивная схема сооружения запроектирована в виде полного стального рамно-связевого каркаса из легких металлоконструкций (ЛМК). Несущую основу поперечника здания формируют стальные рамы с шарнирным опиранием стропильных ферм из гнутосварных замкнутых профилей серии ГФГС на ступенчатые стальные колонны из прокатных широкополочных двутавров 40К по ГОСТ. Пространственная жесткость и неизменяемость остова в продольном направлении обеспечиваются системой вертикальных связей по колоннам, горизонтальными связями по верхним и нижним поясам ферм, а также жестким диском стальных прогонов покрытия из швеллеров №18.

Основания и фундаменты запроектированы свайными, исходя из сложного геологического строения площадки с песчаными и суглинистыми грунтами и высоким горизонтом грунтовых вод. Забивные железобетонные сваи длиной 3 метра объединены монолитными железобетонными ростверками стаканного и плитного типа с последующей гидроизоляцией битумно-полимерными мастиками по бетонной подготовке. Наружные ограждающие стены и покрытие выполнены из навесных трехслойных металлических сэндвич-панелей с минераловатным негорючим сердечником, закрепляемых к стальным фахверковым элементам и прогонам самонарезающими винтами.

Расчетно-конструктивный раздел проекта содержит детальный статический расчет плоской рамы в программном комплексе SCAD, вариантный подбор сечений легких конструкций («Унитек», «Унимак» и ГФГС), а также ручной проверочный расчет наиболее нагруженных стержней стропильной фермы, сварных швов в узлах сопряжения, стержня и базы колонны с анкерными болтами. Графическая часть раздела КР представлена монтажными схемами колонн и ферм, деталировочными чертежами отправочных марок, схемами свайного поля и спецификациями прокатной стали.

Организационно-технологический раздел дипломного проекта регламентирует поточные и индустриальные методы выполнения строительно-монтажных процессов нулевого и надземного циклов. В составе выпускной работы разработана специализированная технологическая карта на монтаж стеновых трехслойных сэндвич-панелей с использованием монтажного крана, самоходного подъемника и вакуумных захватов. Техкарта содержит правила пооперационного контроля монтажа, схемы безопасной строповки, указания по герметизации стыков панелей и подробную калькуляцию затрат труда рабочих и машинного времени.

Строительный генеральный план разработан на период возведения надземной части с рациональным размещением башенного и самоходных стреловых кранов, площадок складирования панелей и металлопроката, временных инвентарных дорог со щебеночным покрытием и пунктов мойки колес. На чертеже стройгенплана четко обозначены опасные зоны работы грузоподъемных механизмов, временные трассы электроснабжения и водопровода с подключением к пожарным гидрантам, а также комфортабельный мобильный городок строителей.

Календарное планирование строительства представлено календарным графиком производства работ с общей нормативной продолжительностью возведения объекта 67 рабочих дней при двухсменном режиме. График оптимизирован по движению рабочей силы с максимальным составом бригад до 44 человек и средней численностью 31 рабочий в смену. Раздел дополнен строгими мероприятиями по охране труда при верхолазных и такелажных работах, правилами электробезопасности, пожарной защитой площадки и решениями по охране окружающей природной среды.

Представленный ПГС дипломный проект физкультурно-оздоровительного комплекса отличается глубокой инженерной проработкой и обладает следующими неоспоримыми достоинствами:

• Графическая часть включает 11 детально оформленных листов чертежей формата DWG в программе AutoCAD.
• Внушительный объем расчетно-пояснительной записки на 204 листа с исчерпывающими выкладками по всем разделам.
• Применение передовых быстровозводимых легких металлоконструкций (ЛМК) и эффективных сэндвич-панелей.
• Технико-экономическое сравнение трех современных вариантов структурных рам покрытия.
• Выполненный пространственный расчет каркаса в специализированном комплексе SCAD.
• Детальная технологическая карта на монтаж ограждающих конструкций со схемами оснастки.
• Оптимизированный календарный график строительства и продуманный строительный генеральный план.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
