Диплом №1130 "Детский сад на 240 мест в г. Ханты-Мансийск"

В рамках выпускной квалификационной работы разработан проект детского сада на 240 мест, предназначенного для строительства в городе Ханты-Мансийск. Сооружение представляет собой современное двухэтажное здание с подвальным этажом, рассчитанное на пребывание 12 детских групп различных возрастов с обеспечением комфортных и безопасных условий воспитания. Представленный готовый диплом ПГС содержит проработанные объемно-планировочные и инженерно-технические решения, полностью отвечающие требованиям СП и СанПиН для дошкольных образовательных организаций в условиях северной климатической зоны.

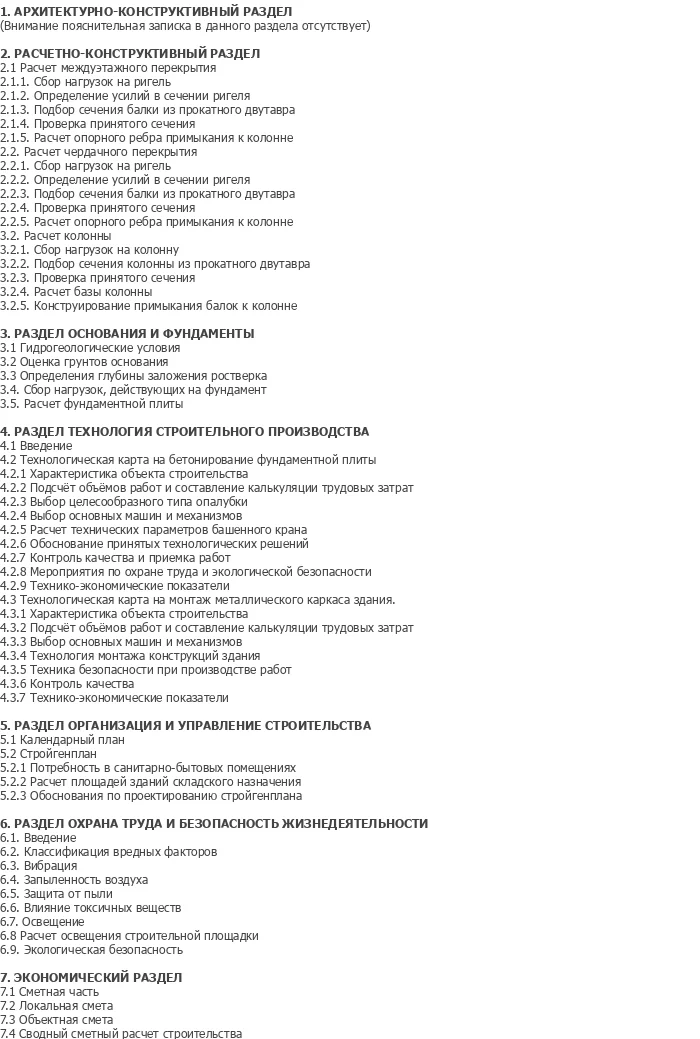

Расчетно-пояснительная записка выполнена в объеме 121 листа в редакторе MS Word и включает в себя архитектурный, расчетно-конструктивный, технологический, организационный и экономический разделы, а также мероприятия по безопасности жизнедеятельности. Представленные материалы структурированы логично и последовательно, что позволяет рассматривать разработку как практичный шаблон проекта для студентов и дипломников. Готовая качественная дипломная работа доступна для ознакомления, поэтому каждый профильный специалист или выпускник может оперативно купить проект или скачать проект для подготовки к защите.

Материал проекта ориентирован на студентов строительных специальностей и инженеров-проектировщиков, занимающихся гражданскими объектами. Особую ценность представляет расчетно-конструктивная часть, где рассмотрено возведение здания на слабом грунтовом основании с заменой грунта и расчет фундаментной плиты в специализированном расчетном комплексе. Проектная документация универсальна и может быть адаптирована к другим регионам строительства путем выполнения поверочного теплотехнического расчета ограждающих конструкций.

Архитектурно-планировочная организация детского сада решена с учетом принципа групповой изоляции и технологической связи с общими функциональными блоками. В подвальном этаже с высотой помещений 1,8 м размещаются инженерные узлы, вентиляционные камеры, электрощитовая и складские зоны. На первом и втором этажах запроектированы просторные помещения групповых ячеек, ориентированные по сторонам горизонта с соблюдением нормативных требований естественной инсоляции.

Каждая групповая ячейка включает в себя раздевальную, игровую комнату, спальню, туалетную и буфетную. В составе общесадовских помещений предусмотрены залы для музыкальных и гимнастических занятий с кладовыми для инвентаря, медицинский блок с кабинетом врача, процедурной и изолятором, а также полноценный пищеблок с раздельными цехами первичной обработки и приготовления пищи. Для безопасной эвакуации детей и персонала запроектированы рассредоточенные выходы непосредственно наружу и через лестничные клетки с нормируемой шириной маршей.

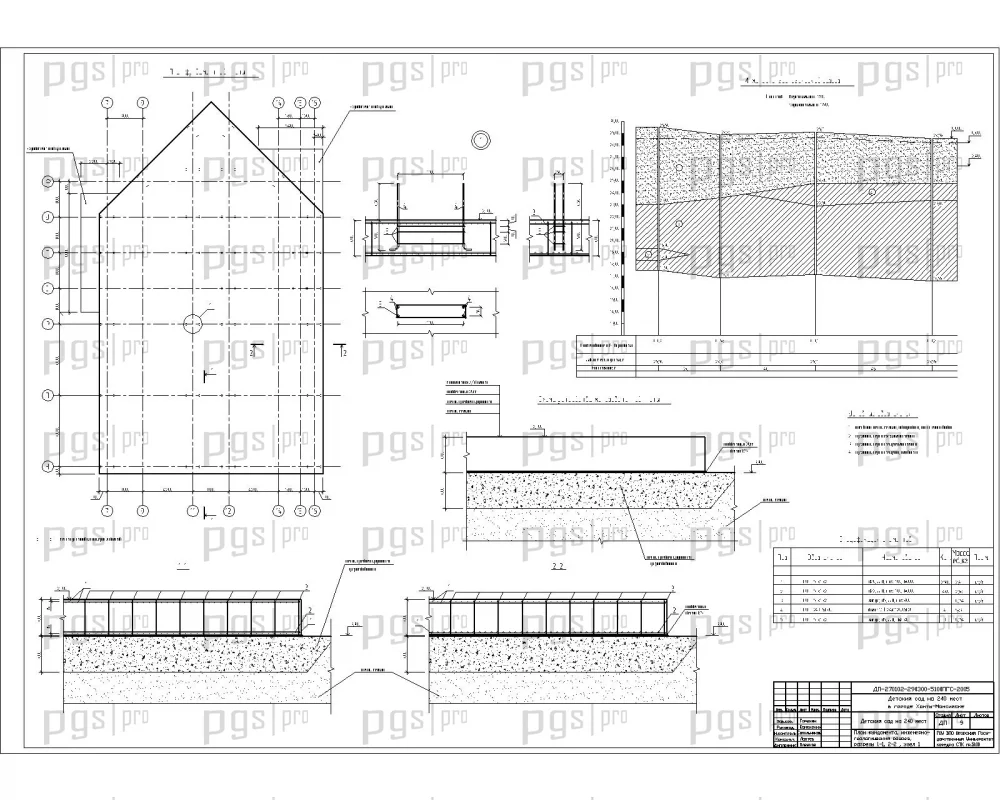

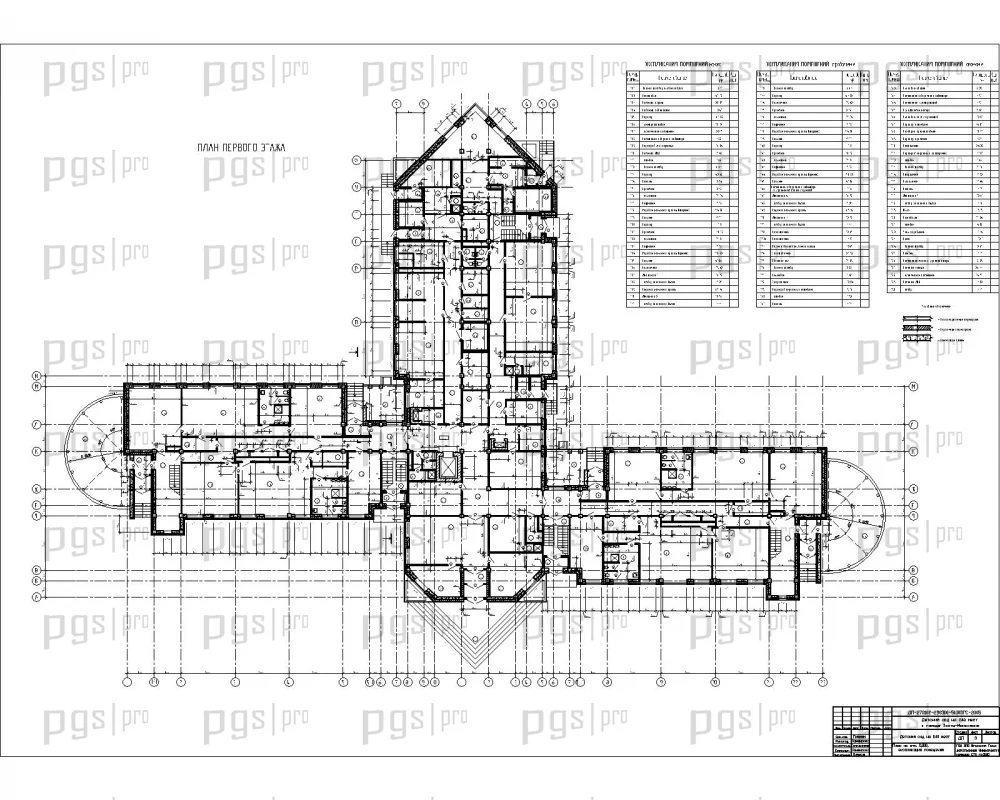

Графический раздел архитектурно-строительной части выполнен в программе AutoCAD (DWG) и насчитывает 13 листов чертежей высокого качества. Комплект чертежей включает схему генерального плана с организацией групповых прогулочных и спортивных площадок, поэтажные планы подвала, первого и второго этажей, продольные и поперечные разрезы, фасады с картой отделки, а также архитектурно-конструктивные узлы сопряжения наружных стен, перекрытий и кровли.

Конструктивная схема здания решена по каркасной системе с сеткой железобетонных колонн и ригелей, обеспечивающей гибкость планировки и надежность несущего остова. Пространственная жесткость и устойчивость каркаса гарантируются жестким сопряжением колонн с фундаментами, системой вертикальных связей и жесткими дисками междуэтажных железобетонных перекрытий. Наружные стены запроектированы самонесущими из силикатного кирпича с эффективным наружным слоем теплоизоляции из минераловатных плит и навесной фасадной системой.

Основанием здания выступают намывные пески и текучепластичные суглинки с высоким уровнем грунтовых вод при глубине сезонного промерзания в Ханты-Мансийске 2,4 м. Для обеспечения надежности фундамента предусмотрена выемка слабых грунтов и устройство уплотненной песчаной подушки толщиной 0,6 м из песка средней крупности. Фундамент запроектирован в виде сплошной монолитной железобетонной плиты толщиной 600 мм из бетона класса В20 с заглублением подошвы на 2,4 м, сопряженной со сборными бетонными блоками стен подвала.

Расчет фундамента выполнен методом конечных элементов в программном комплексе SCAD с использованием универсальных треугольных (тип 42) и четырехугольных (тип 44) оболочечных элементов, а также упругих связей (тип 51). По результатам статического расчета максимальная осадка плиты составила 13,925 мм при допустимой 100 мм, а краевые напряжения на грунт не превысили 216,8 кПа при расчетном сопротивлении 408,9 кПа. Конструктивное армирование фундаментной плиты принято отдельными сетками из стержней диаметром 20 мм и 22 мм класса А-III с шагом 100 мм.

Технологический раздел содержит комплексную технологическую карту на производство земляных работ и устройство монолитного плитного фундамента здания. В карте определены методы механизированной разработки грунта котлована экскаватором ЭО-4321 с ковшом обратная лопата и вывозом излишков автосамосвалами КамАЗ-5511, уплотнение грунтовой подушки, монтаж мелкощитовой опалубки, вязка арматурных сеток и укладка бетонной смеси с применением автобетононасоса. Приведены технологические расчеты зимнего бетонирования методом электропрогрева с подбором греющих проводов и трансформаторов.

Строительный генеральный план разработан на период возведения надземных конструкций с учетом соблюдения норм пожарной и экологической безопасности. На чертеже СГП показаны границы опасных зон работы башенного крана, подъездные пути для автотранспорта с круговым движением, открытые площадки складирования железобетонных изделий, зона мойки колес и временные бытовые помещения. Предусмотрено временное электро- и водоснабжение стройплощадки с установкой пожарных гидрантов.

Раздел организации строительства включает календарный план производства работ с детализацией сроков и последовательности выполнения подготовительного, нулевого, надземного и отделочного циклов. Пояснительная записка содержит технико-экономические показатели строительного производства, расчет потребности в трудовых ресурсах и материалах, а также исчерпывающий перечень мероприятий по охране труда, электробезопасности и экологической защите прилегающей территории.

Представленный ПГС дипломный проект строительства детского сада в Ханты-Мансийске отличается высокой степенью детализации и имеет следующие преимущества:

• Полный комплект качественной документации: 13 чертежей в формате DWG и пояснительная записка объемом 121 лист в MS Word.
• Проработка функциональной и безопасной планировки детского дошкольного учреждения на 240 мест по актуальным нормативам.
• Численный расчет монолитного плитного фундамента в ПК SCAD с построением изополей напряжений, деформаций и подбором армирования.
• Обоснованное решение по устройству песчаной подушки под фундамент на слабых водонасыщенных грунтах.
• Подробная технологическая карта на земляные и бетонные работы с учетом северных климатических условий.
• Грамотно скомпонованный строительный генеральный план с расчетом опасных зон крана и приобъектных складов.
• Комплексный календарный график возведения объекта с оптимизацией движения рабочей силы и техники.
• Наличие сметных расчетов стоимости строительства и разделов безопасности жизнедеятельности и экологии.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
