Диплом №1134 "Здание развлекательного центра в г. Иркутск"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
В рамках выпускной квалификационной работы детально разработан готовый диплом ПГС, темой которого выступает проект развлекательного центра в городе Иркутск. Сооружение представляет собой современный общественный комплекс, ориентированный на проведение досуговых программ, размещение игровых зон, залов массовых мероприятий и сопутствующих торгово-сервисных пространств. Объемно-пространственное построение объекта рассчитано на эксплуатацию в климатических условиях Сибири с учетом значительных снеговых и температурных воздействий.

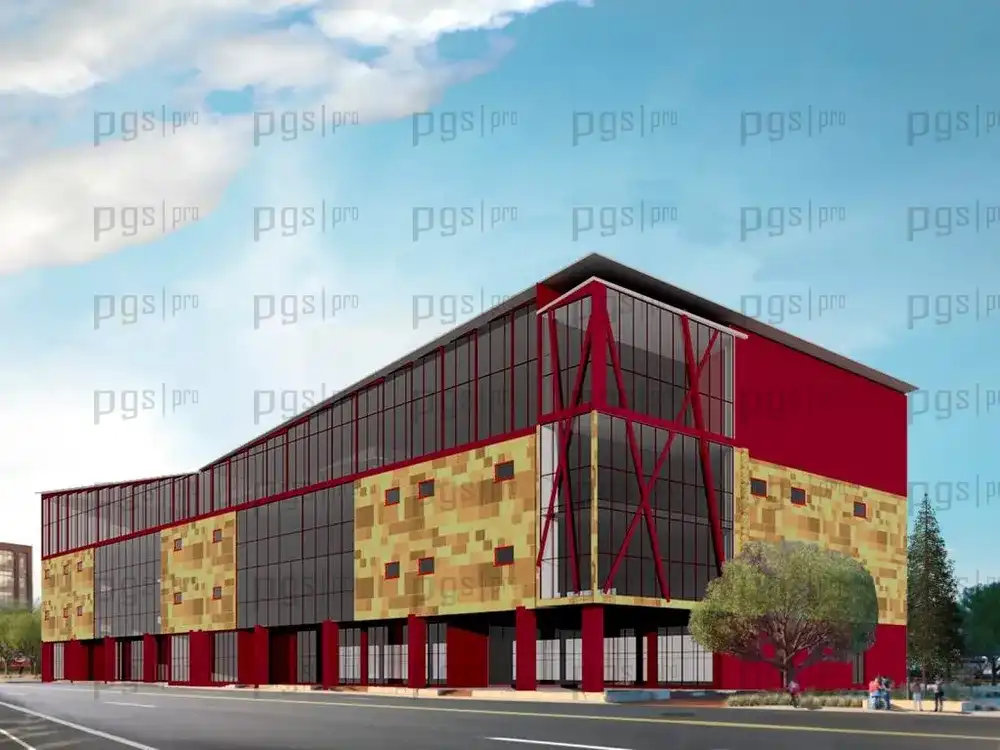

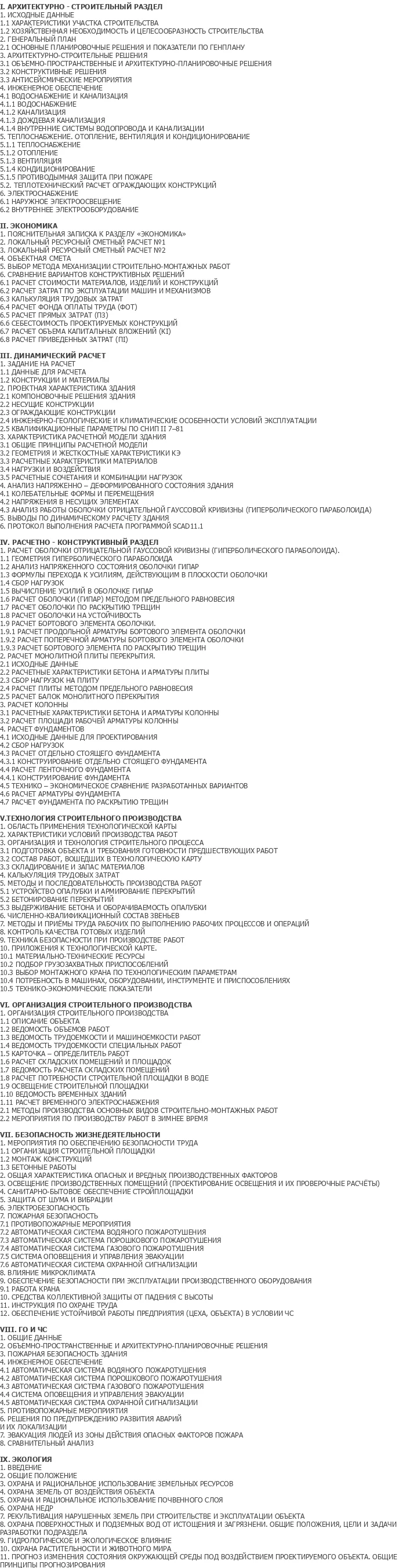

Расчетно-пояснительная записка оформлена в текстовом процессоре MS Word на 283 листах машинописного текста с полным комплектом формул, расчетных таблиц и обоснований. Представленный материал содержит законченную инженерную структуру, в которую входят архитектурные решения, расчет несущих строительных конструкций, технологические регламенты возведения и экономика строительства. Данная дипломная работа сформирована как целостный шаблон проекта, позволяющий оперативно изучить все технические разделы, купить проект или скачать проект для качественной подготовки к защите.
Проект ориентирован на студентов старших курсов строительных специальностей, дипломников профиля промышленного и гражданского строительства, а также практикующих инженеров проектных организаций. Практическая ценность разработки заключается в совмещении расчетного моделирования пространственного каркаса с детальными расчетами сборно-монолитных узлов и свайных оснований. Представленные климатические и теплотехнические обоснования позволяют без труда адаптировать проектные решения под характеристики других строительных площадок.

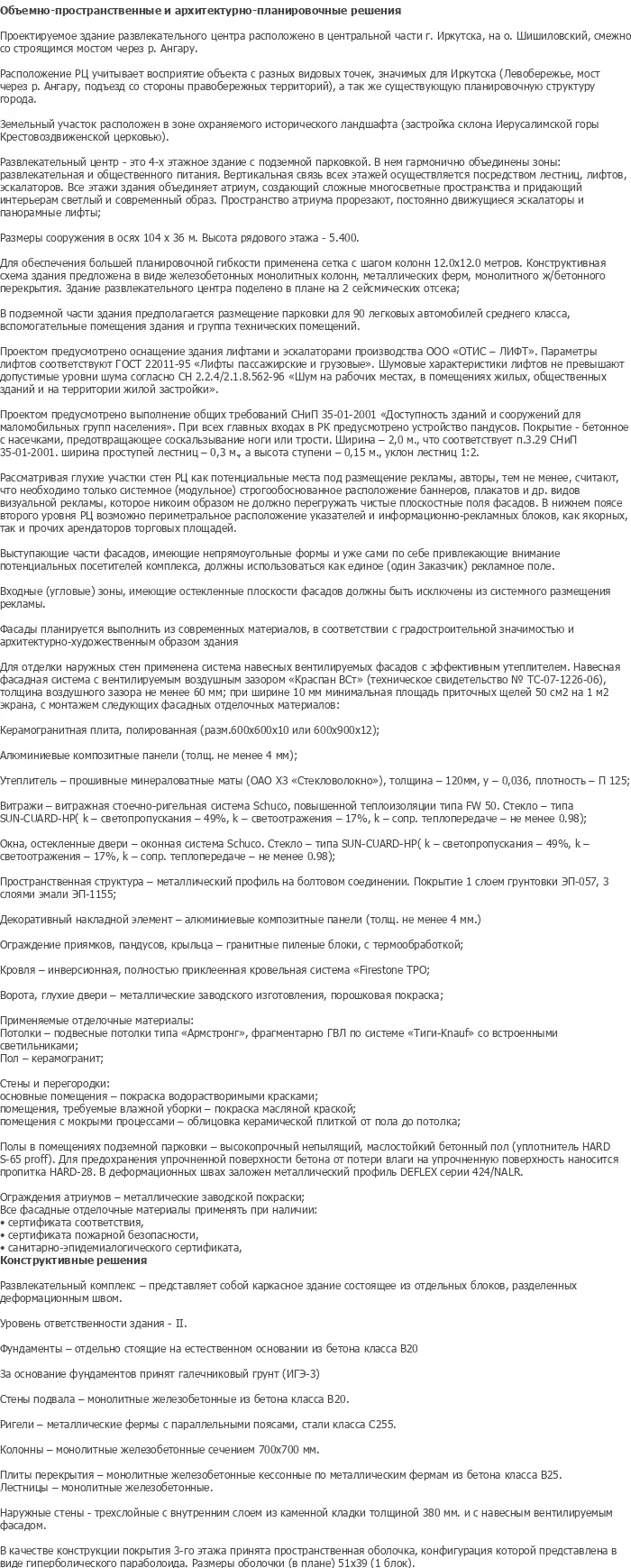

Объемно-планировочная структура двухэтажного развлекательного центра решена в прямоугольных габаритах с размерами здания в осях 54,0 × 84,0 м и общей высотой 12,650 м. Внутреннее пространство зонировано с разделением общественных, административных и технических потоков людей. Центральную часть занимает большепролетный зальный объем, предназначенный для размещения основных досуговых площадок и зрелищных мероприятий, вокруг которого сгруппированы сопутствующие функциональные блоки.
На первом этаже запроектирована входная группа с просторным вестибюлем, гардеробными блоками, кассовыми узлами, комнатами персонала, санитарно-бытовыми помещениями и техническими камерами инженерного обеспечения. Второй этаж включает залы дополнительного обслуживания, досуговые секции, административные кабинеты, зоны отдыха и вентиляционные камеры. Проектом полностью обеспечены требования доступности для маломобильных групп населения за счет нормативных пандусов, широких проходов и специализированных санузлов, а пожарная безопасность гарантируется рассредоточенными эвакуационными выходами и незадымляемыми лестничными клетками.

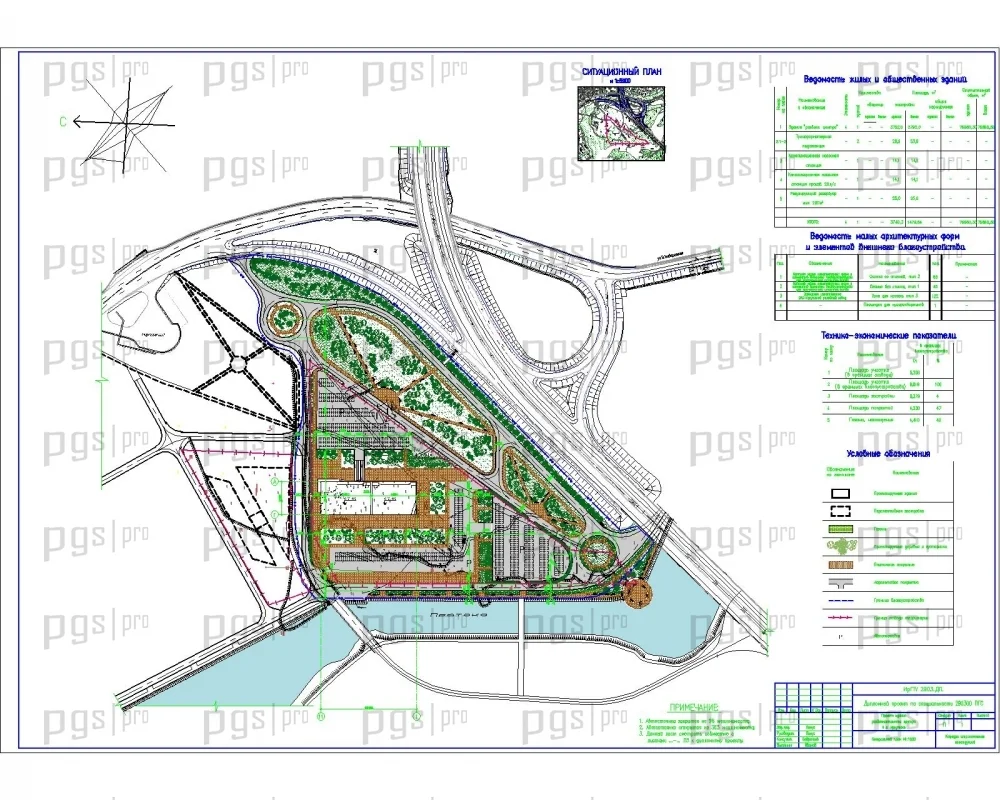

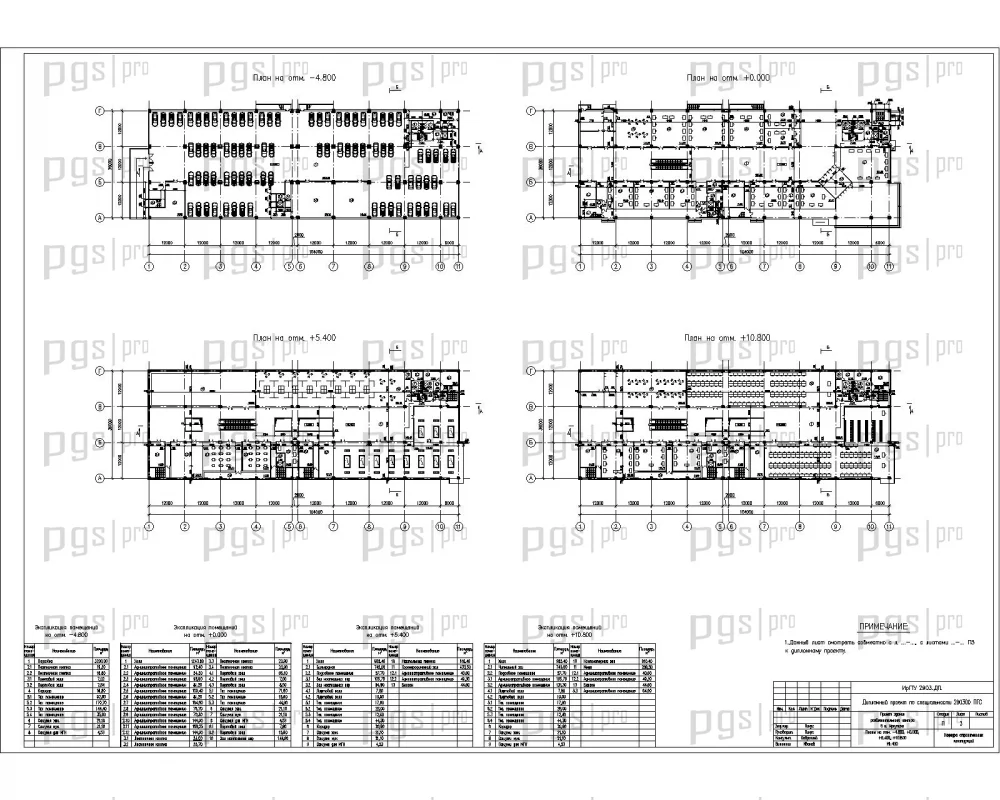

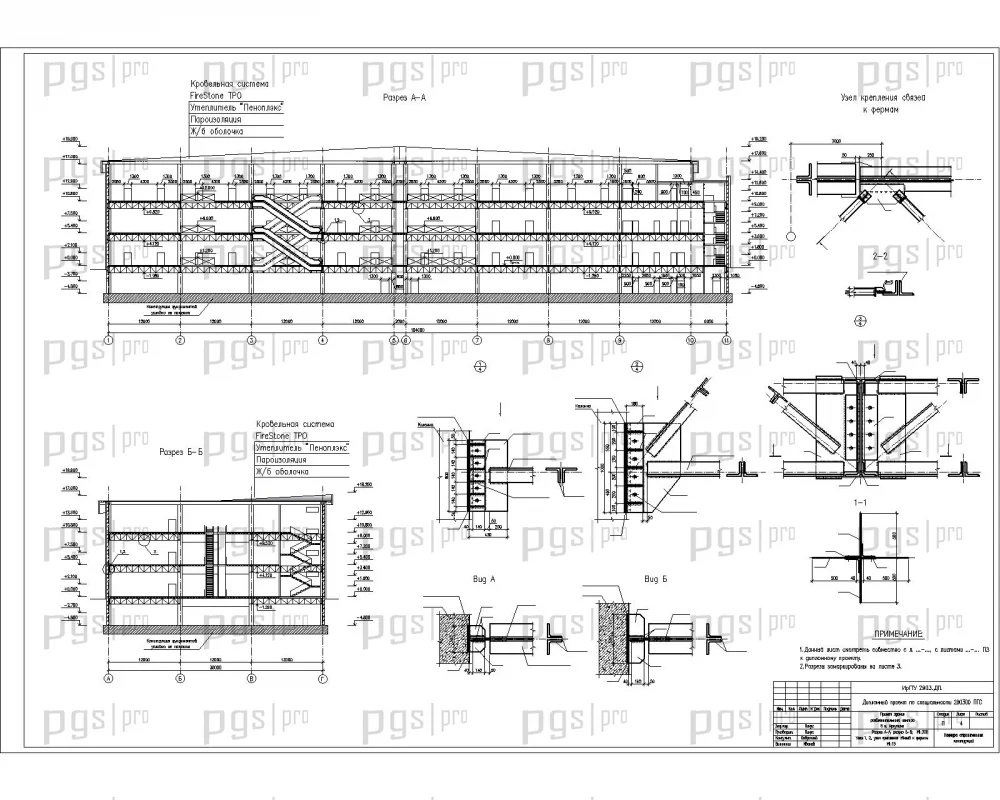

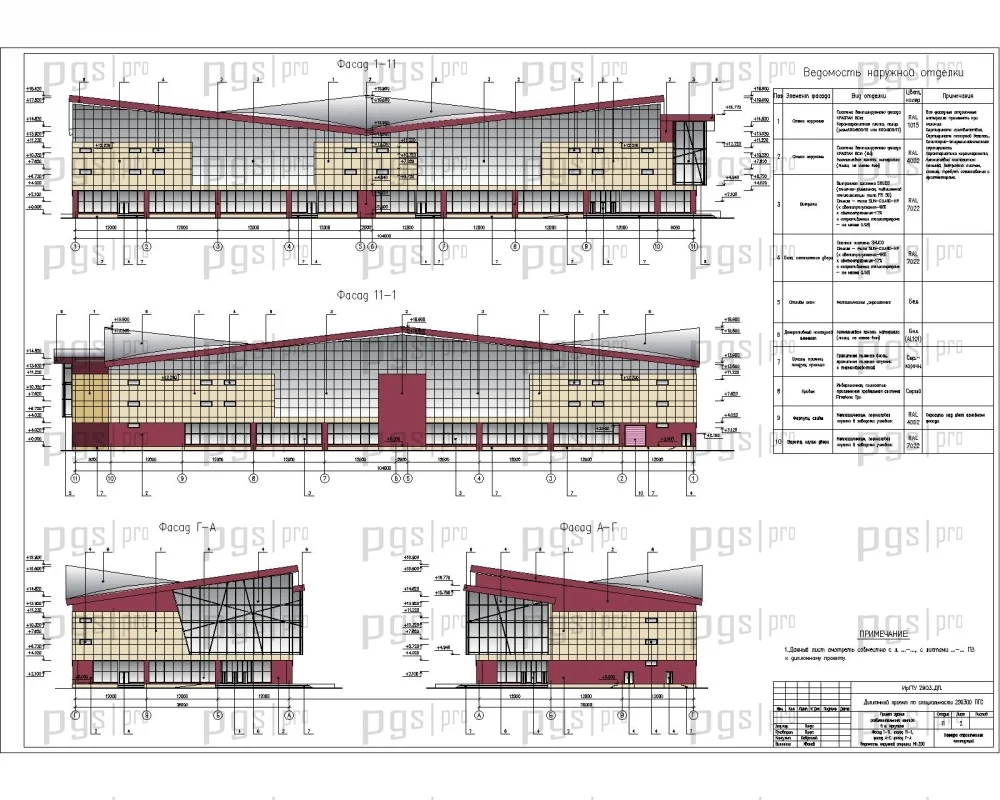

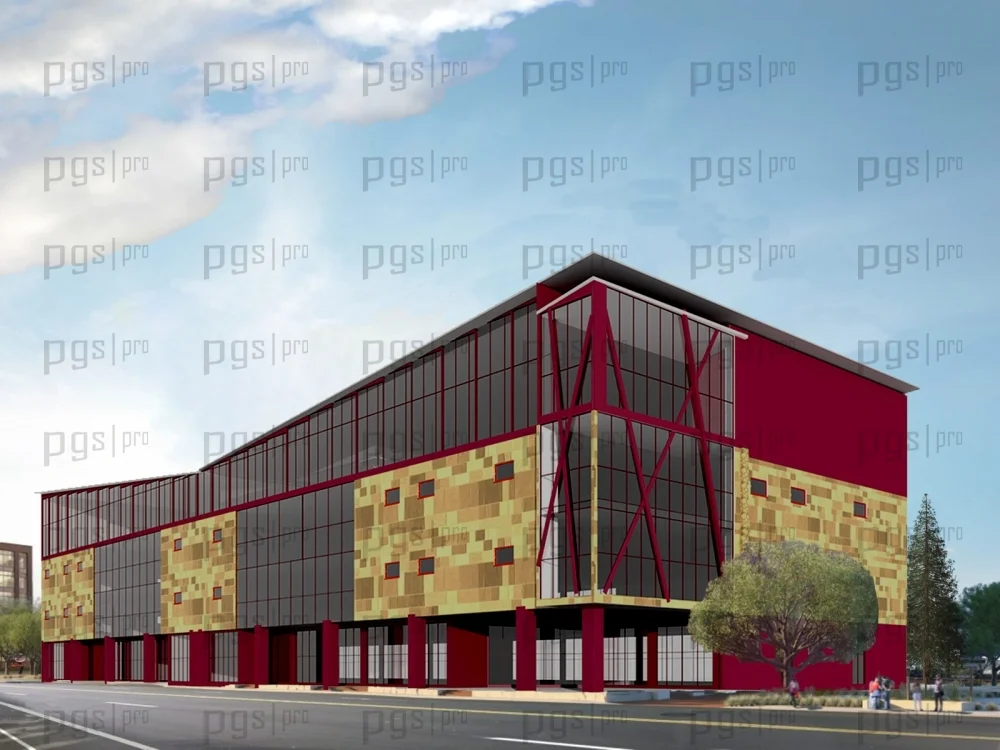

Графический комплект архитектурных решений выполнен в графическом редакторе AutoCAD в формате DWG. Комплект чертежей включает генеральный план благоустройства территории со схемами движения автотранспорта и парковочными карманами, поэтажные кладочные планы с детальной экспликацией помещений, продольные и поперечные разрезы, колористические решения фасадов и конструктивные узлы сопряжения стеновых ограждений.
Конструктивная схема здания решена в виде сборно-монолитного железобетонного связевого каркаса с сеткой колонн 6,0 × 6,0 м в двухэтажной части и свободным большепролетным перекрытием центрального зального объема. Жесткость и пространственная геометрическая неизменяемость остова обеспечиваются совместной работой сборных железобетонных колонн сечением 400 × 400 мм, вертикальных металлических связей, жестких дисков междуэтажных перекрытий и пространственной металлической оболочки покрытия. Наружные стены запроектированы из навесных трехслойных сэндвич-панелей поэлементной сборки с минераловатным утеплителем толщиной 150 мм по фахверковым ригелям.

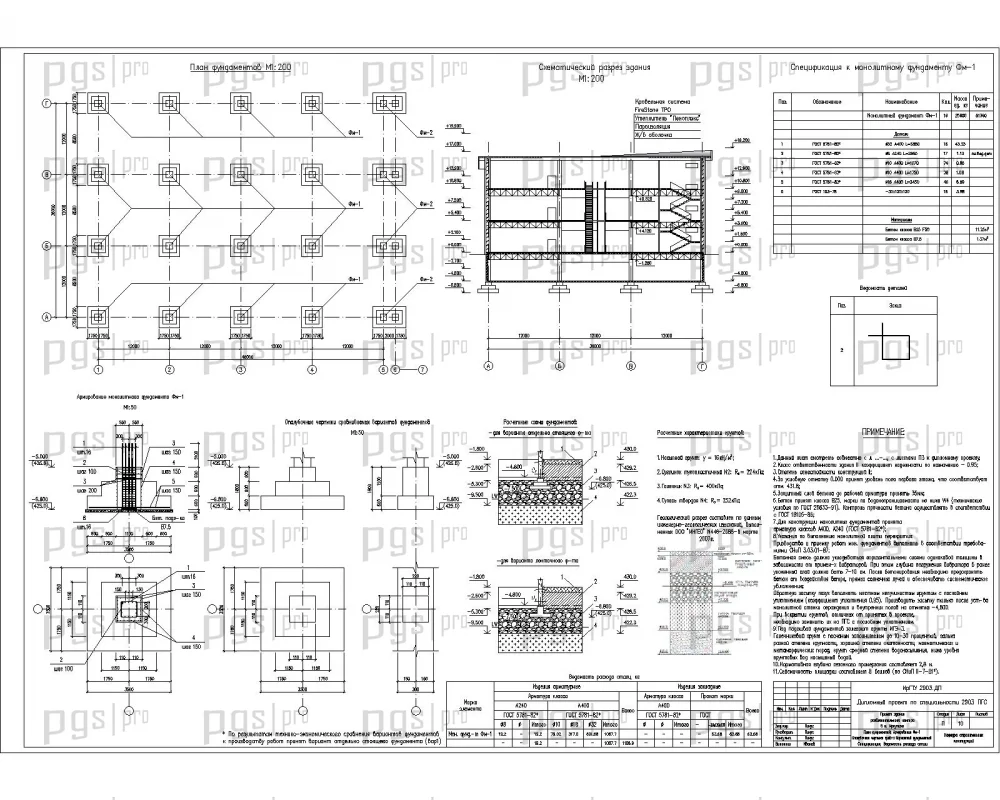

В качестве оснований приняты сборные железобетонные забивные сваи сплошного квадратного сечения 350 × 350 мм длиной 8,0 м, объединенные монолитными железобетонными ростверками стаканного типа из бетона класса В25. Междуэтажные перекрытия выполнены из сборных многопустотных предварительно напряженных железобетонных плит безопалубочного формования толщиной 220 мм. Кровельная система плоская рулонная по несущему стальному профилированному настилу с внутренним организованным водостоком через водосборные воронки.

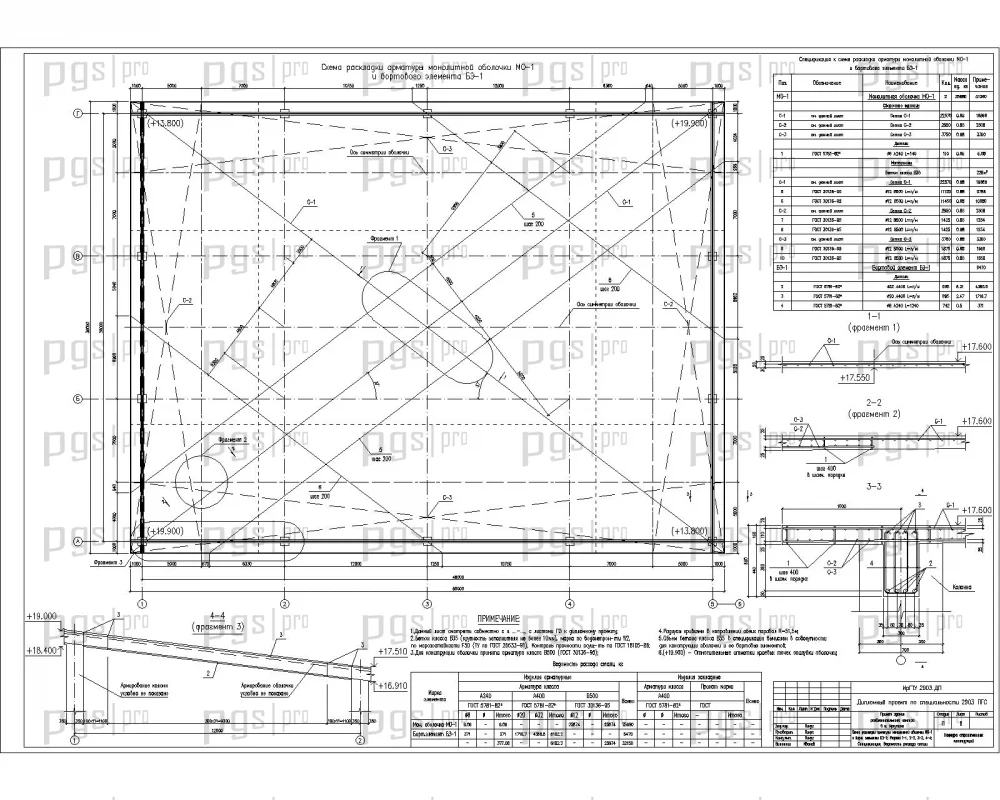

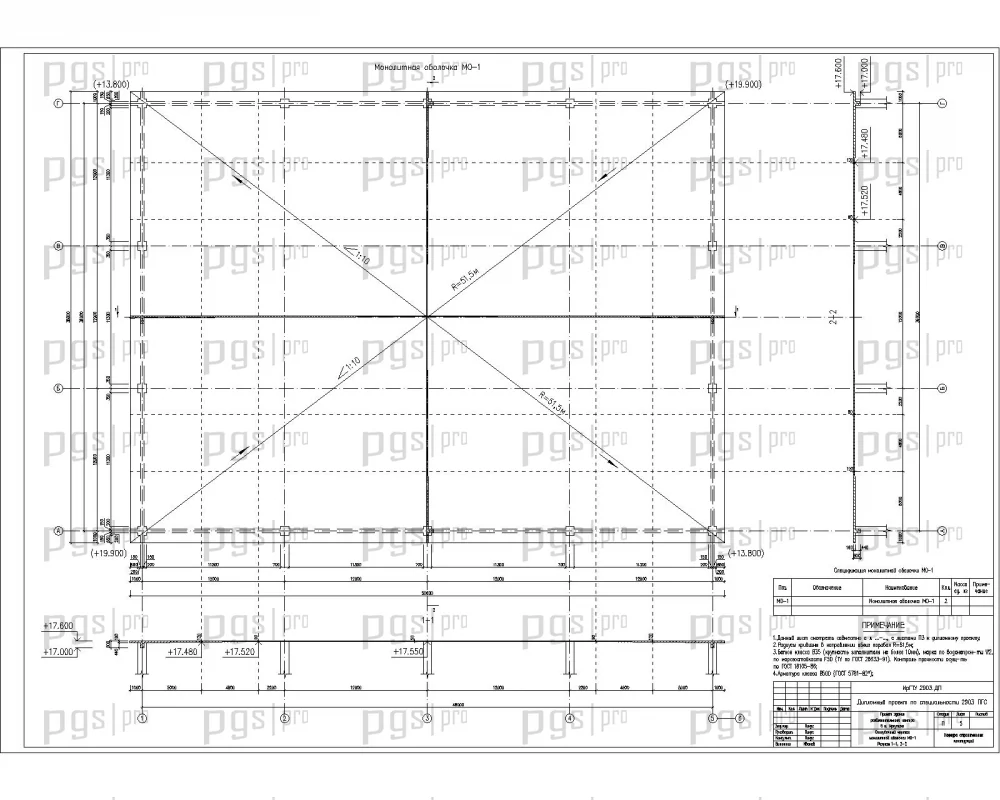

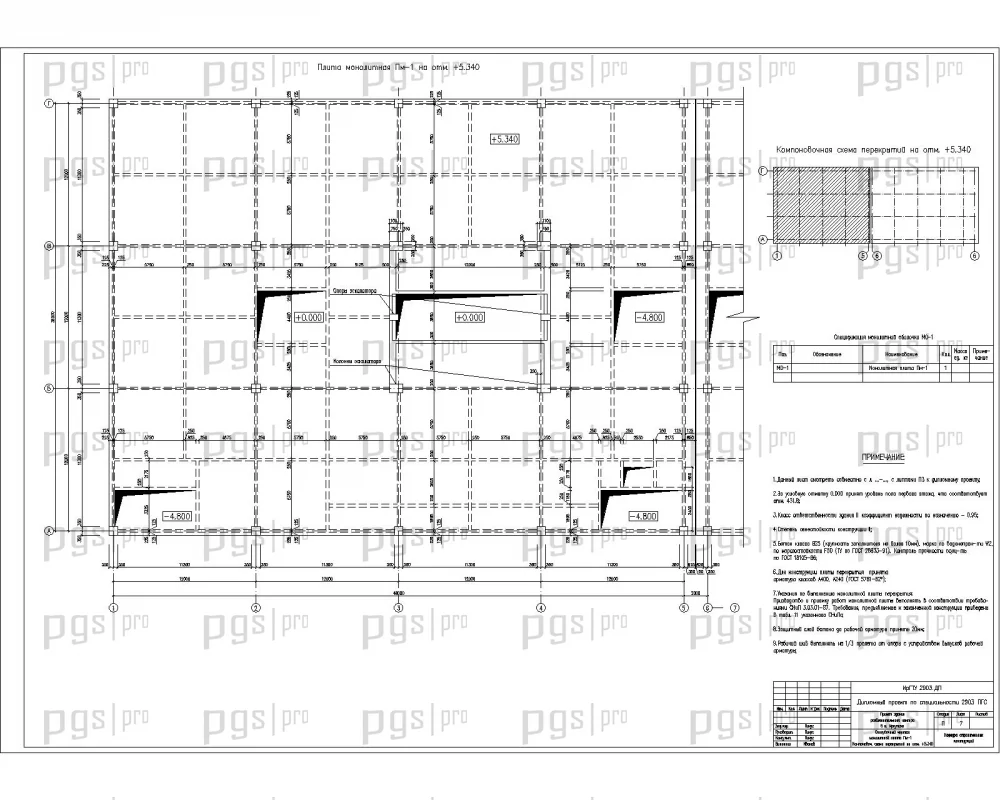

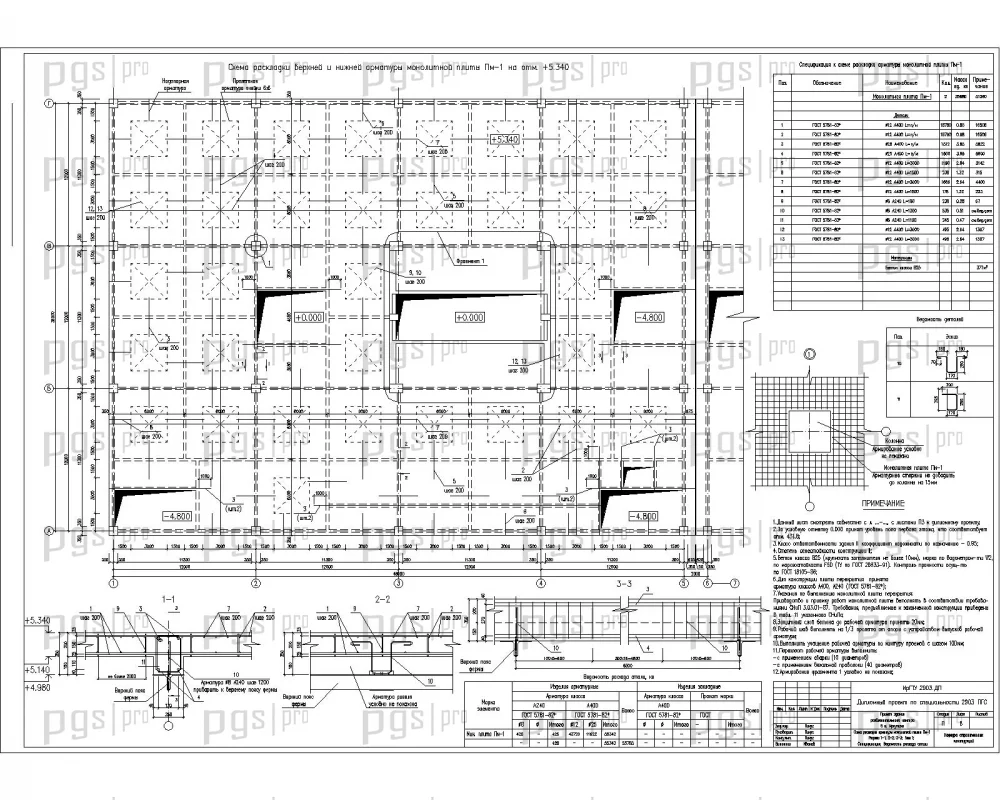

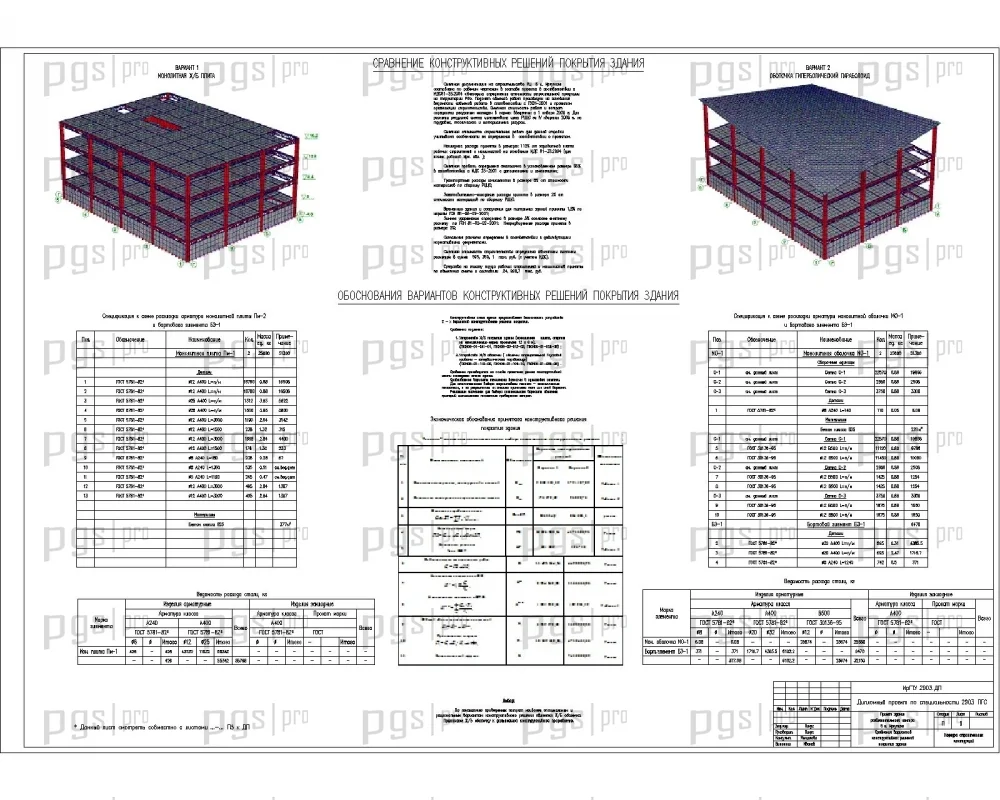

Расчетная часть включает пространственный конечно-элементный статический расчет каркаса в программном комплексе SCAD Office с определением усилий от постоянных, снеговых и ветровых нагрузок. В пояснительной записке выполнены ручные аналитические расчеты сборной многопустотной плиты перекрытия, внецентренно сжатой колонны первого этажа, свайного куста под колонну и элементов стержневой металлической оболочки покрытия. Графика раздела содержит монтажные схемы, опалубочные и арматурные чертежи, спецификации стали и узлы опирания конструкций.

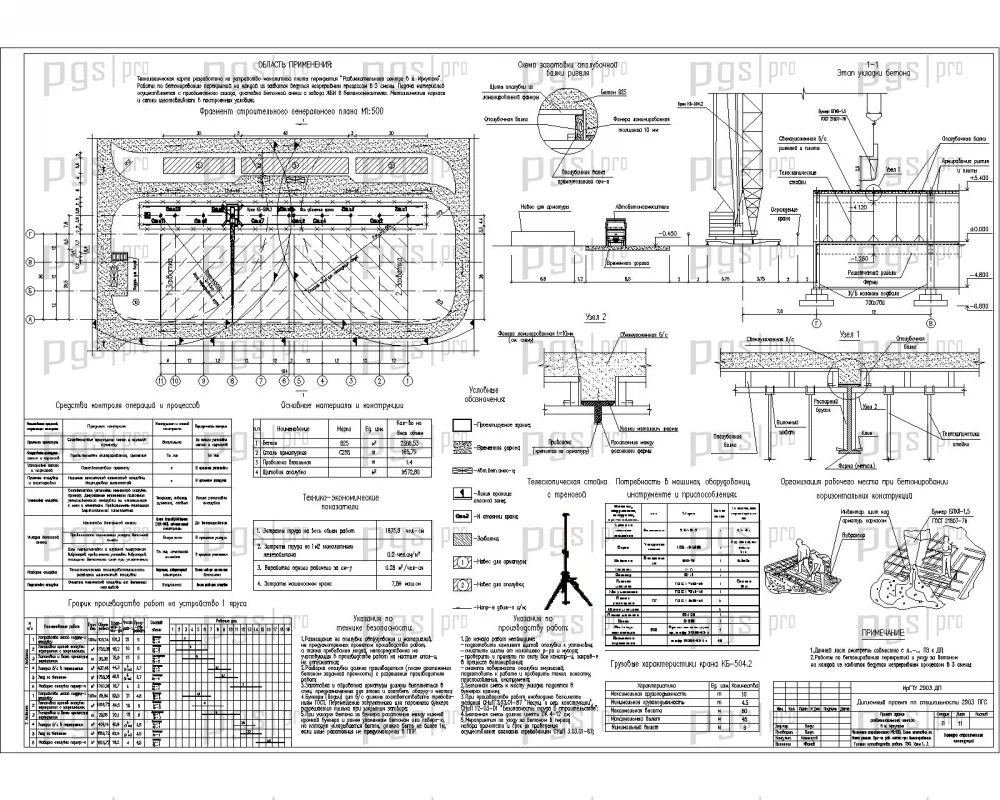

Организационно-технологический раздел базируется на поточных методах выполнения строительно-монтажных процессов с делением возводимого объекта на захватки. В проекте детально разработана технологическая карта на монтаж конструкций надземной части каркаса с обоснованием выбора монтажного башенного и стрелового кранов по грузоподъемности, вылету стрелы и высоте подъема крюка. Приведены схемы безопасной строповки элементов колонн, плит перекрытий и металлоконструкций покрытия, а также калькуляция трудозатрат и потребности в технике.

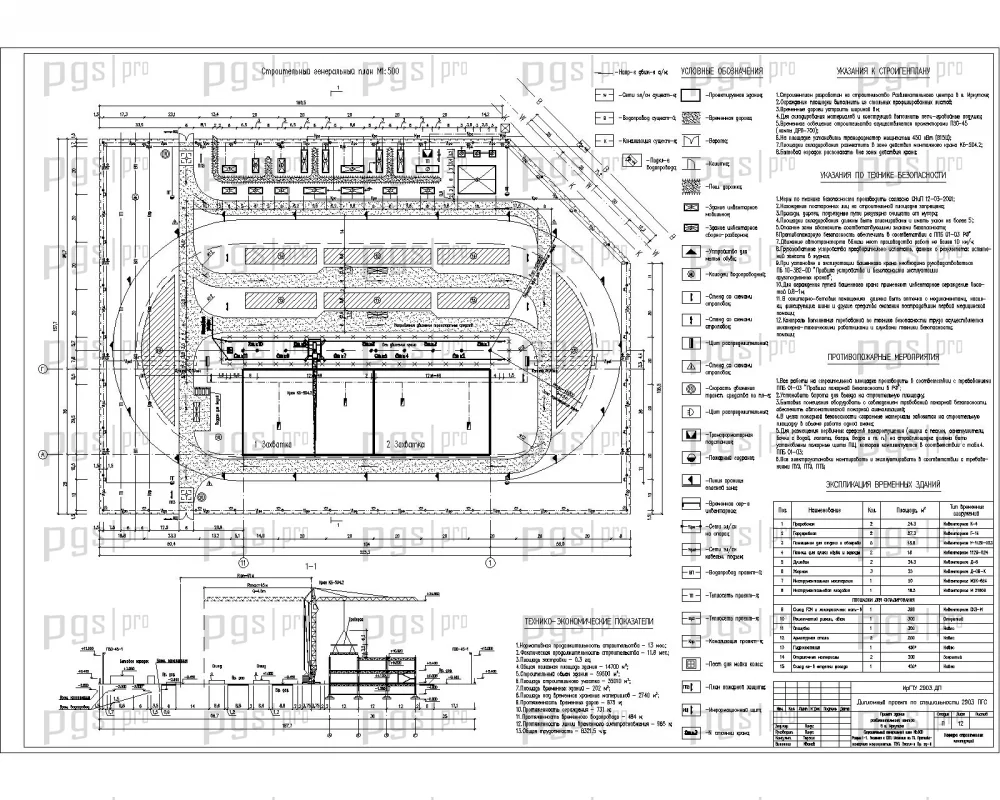

Для строительной площадки разработан строительный генеральный план, определяющий расположение временных дорог со сквозным проездом, площадок разгрузки и складирования конструкций, опасных зон действия кранового оборудования и зон работы механизмов. На стройгенплане обозначены инвентарный бытовой городок строителей, временные сети водоснабжения, освещения и пожаротушения, а также специализированный пункт мойки колес строительного автотранспорта.

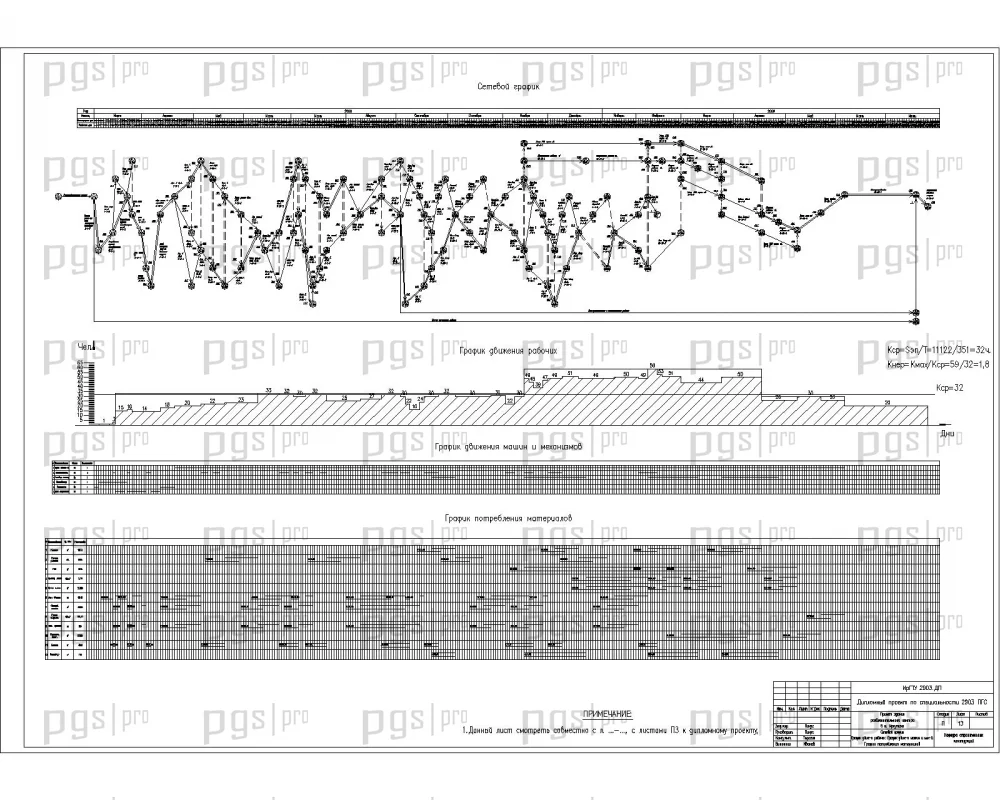

Сводный календарный план строительства регламентирует четкую технологическую очередность возведения комплекса с разбивкой по периодам и увязкой с графиками движения рабочих кадров и поставок материалов. Специальные подразделы охватывают правила охраны труда и техники безопасности при верхолазных монтажных работах, противопожарные нормы, природоохранные мероприятия и сводный сметный расчет стоимости строительства с технико-экономическими показателями.
Представленный ПГС дипломный проект развлекательного центра отличается исчерпывающей проработкой конструктивных расчетов и организационно-технологической документации.
- Полный комплект проектных материалов из 13 готовых чертежей AutoCAD (DWG) и расчетно-пояснительной записки на 283 листа MS Word.
- Рациональная объемно-планировочная схема общественного здания с четким функциональным зонированием и разделением людских потоков.
- Надежная каркасная конструктивная схема, сочетающая сборный железобетонный каркас и металлическую пространственную оболочку покрытия.
- Численный пространственный расчет несущего каркаса в программном комплексе SCAD Office с анализом ветровых и снеговых воздействий.
- Развернутые аналитические расчеты предварительно напряженной плиты перекрытия, железобетонной колонны и свайного фундамента.
- Комплектная технологическая карта на монтаж каркаса со схемами строповки, ведомостями машин и калькуляцией затрат труда.
- Подробный строительный генеральный план с выверенным зонированием стройплощадки и привязкой кранового оборудования.
- Оптимизированный календарный график строительства с графиками потребности в материалах и движении рабочих.
- Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
