Диплом №1136 "Поликлиника в г. Новый Уренгой"

В рамках выпускной квалификационной работы разработан проект трехэтажного здания поликлиники с техническим этажом, предназначенного для оказания квалифицированной медицинской помощи населению. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование лечебно-профилактического учреждения потребовало строгого соблюдения специфических санитарно-эпидемиологических требований, нормативов поточности движения пациентов и обеспечения доступности для маломобильных групп населения. Прямоугольный в плане объем сооружения обеспечивает компактную компоновку лечебных кабинетов и вспомогательных служб.

Объемно-планировочная структура объекта решена с учетом функционального разделения диагностических, лечебных и административных зон. Представленный готовый диплом ПГС полностью укомплектован расчетными и графическими материалами, необходимыми для успешного прохождения государственной итоговой аттестации. Проект отвечает актуальным требованиям надежности, энергоэффективности и пожарной безопасности общественных зданий здравоохранения.

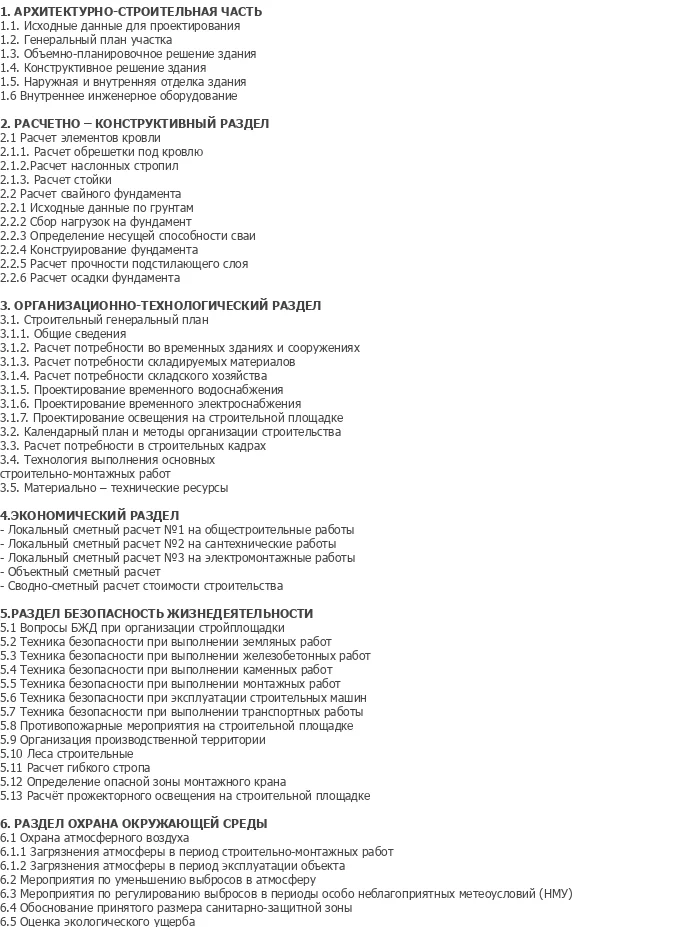

Расчетно-пояснительная записка объемом 90 листов содержит комплексное технико-экономическое обоснование принятых решений, инженерные расчеты и технологические разделы. Качественный шаблон проекта позволяет детально изучить специфику проектирования объектов медицинского профиля. Для студентов строительных специальностей предложенная дипломная работа станет отличным ориентиром при подготовке собственной ВКР, а возможность оперативно купить проект или скачать проект существенно ускорит преддипломную подготовку.

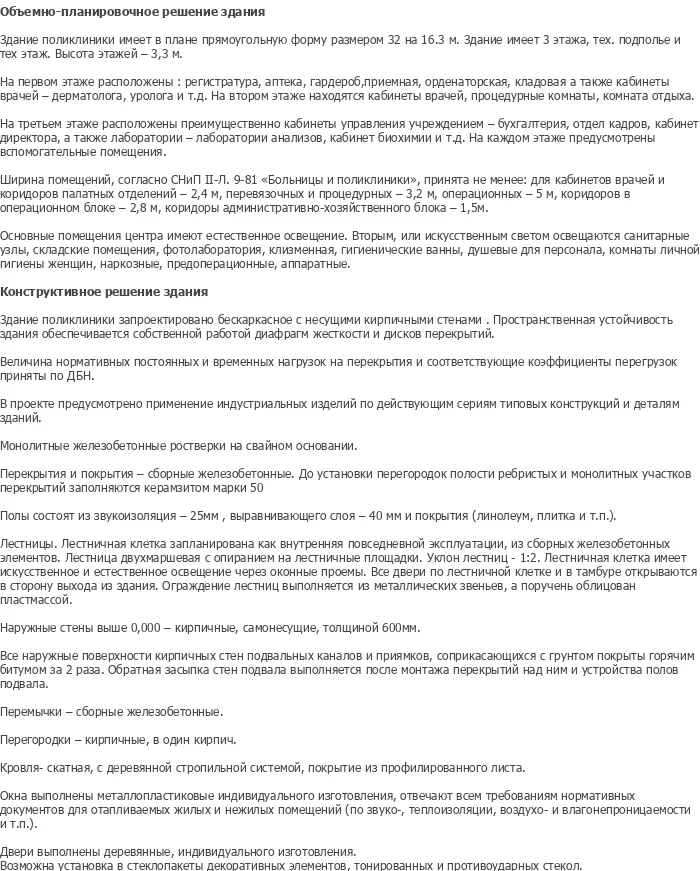

Здание поликлиники запроектировано трехэтажным, прямоугольным в плане, с габаритными размерами в осях 32,0 х 16,3 м и общей высотой 15,5 м. Внутреннее пространство организовано по коридорной схеме с двусторонним и односторонним расположением кабинетов, обеспечивающей естественное освещение холлов и путей эвакуации. Вертикальная связь между этажами осуществляется посредством лестничных клеток и лифтовых узлов, рассчитанных с учетом нормативных потоков посетителей и персонала.

На первом этаже традиционно сгруппированы помещения вестибюльной группы, регистратура, гардеробные, кабинет неотложной помощи и инфекционный блок с обособленным входом. Второй и третий этажи отведены под кабинеты врачей-специалистов, диагностические лаборатории, процедурные и административно-хозяйственные помещения. Наличие технического этажа позволяет рационально разместить инженерные коммуникации и вентиляционное оборудование без ущерба для полезной площади медицинских кабинетов.

Графическая часть проекта выполнена в строгом соответствии с требованиями СПДС и представлена 11 чертежами в цифровом формате DWG (AutoCAD). На архитектурно-строительных листах детально вычерчены генеральный план участка с благоустройством, поэтажные планы с экспликацией помещений, продольные и поперечные разрезы здания, а также фасады в осях с ведомостями отделки и узлами сопряжения конструктивных элементов.

Конструктивная схема здания принята бескаркасной с продольными и поперечными несущими стенами, что обеспечивает высокую пространственную жесткость и долговечность медицинского учреждения. Наружные и внутренние стены возводятся из полнотелого кирпича, обладающего отличными прочностными, теплоаккумулирующими и звукоизолирующими свойствами. Пространственная неизменяемость коробки здания гарантируется совместной работой стен и горизонтальных дисков перекрытий.

В качестве основания сооружения запроектирован свайный фундамент, подобранный с учетом инженерно-геологических условий площадки строительства и передаваемых эксплуатационных нагрузок. Железобетонные ростверки обеспечивают равномерное распределение усилий от массивных кирпичных стен на свайное поле. Крыша здания запроектирована скатной с организованным наружным водостоком, надежно защищающим фасадные конструкции от атмосферных осадков.

Расчет несущих элементов здания выполнен ручным способом в соответствии с классическими положениями строительной механики и нормами СП по каменным и железобетонным конструкциям. В пояснительной записке приведен подробный сбор постоянных и временных нагрузок, ручной расчет простенков, перемычек и элементов свайного фундамента. В графической части раздела представлены схема свайного поля, сечения по фундаментам, кладочные планы и спецификации строительных изделий.

В технологическом разделе проекта разработана подробная технологическая карта на устройство кирпичной кладки стен, определяющая методы производства работ, потребность в механизмах и безопасную организацию труда каменщиков. В карте регламентированы разбивка здания на захватки и ярусы, схемы установки подмостей, правила строповки поддонов с кирпичом и бункеров с раствором. Особое внимание уделено операционному контролю вертикальности кладки и толщины швов.

Строительный генеральный план разработан на период возведения надземной части здания и отражает оптимальное размещение башенного крана, приобъектных складов, временных дорог и бытового городка. На чертеже стройгенплана нанесены опасные зоны работы монтажного крана, трассы временных сетей водо- и электроснабжения, а также схемы противопожарных проездов в границах строительной площадки.

Раздел организации строительства включает календарный план производства работ, увязывающий общестроительные, специализированные и отделочные процессы в единый непрерывный поток. В пояснительной записке разработаны решения по охране труда, пожарной безопасности и охране окружающей среды при ведении кирпичной кладки и монтаже конструкций на высоте.

Представленный ПГС дипломный проект здания поликлиники обладает высокой практической ценностью и целым рядом ключевых преимуществ:

• Графическая часть включает 11 детализированных листов в редактируемом формате DWG программы AutoCAD.
• Пояснительная записка объемом 90 листов подробно раскрывает все архитектурные, расчетные и строительные разделы.
• Классическая бескаркасная схема с несущими кирпичными стенами и свайным фундаментом под ростверк.
• Все статические и конструктивные расчеты несущих элементов выполнены прозрачным ручным способом.
• Наличие специализированной технологической карты на выполнение кирпичной кладки наружных и внутренних стен.
• Комплексно разработанный календарный график и строительный генеральный план площадки.
• Рациональные объемно-планировочные решения лечебно-профилактического учреждения с техническим этажом.
• Полное соответствие нормативам проектирования общественных зданий и строительным стандартам СПДС.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
