Диплом №1137 "Административное здание УВД в г. Ульяновск"

Данная работа представляет собой комплексный инженерный проект административного здания ведомственного назначения, разработанный для строительства управления внутренних дел в городе Ульяновске. Объект спроектирован с учетом климатических параметров района возведения, включая расчетную зимнюю температуру наружного воздуха минус 31 °C, расчетную снеговую нагрузку 2,4 кПа и скоростной напор ветра 0,3 кПа. Представленный готовый диплом ПГС демонстрирует проработку объемно-пространственной схемы общественного здания каркасного типа со сложной Г-образной конфигурацией в плане, отвечающей нормативным требованиям к функциональному зонированию режимных ведомств.

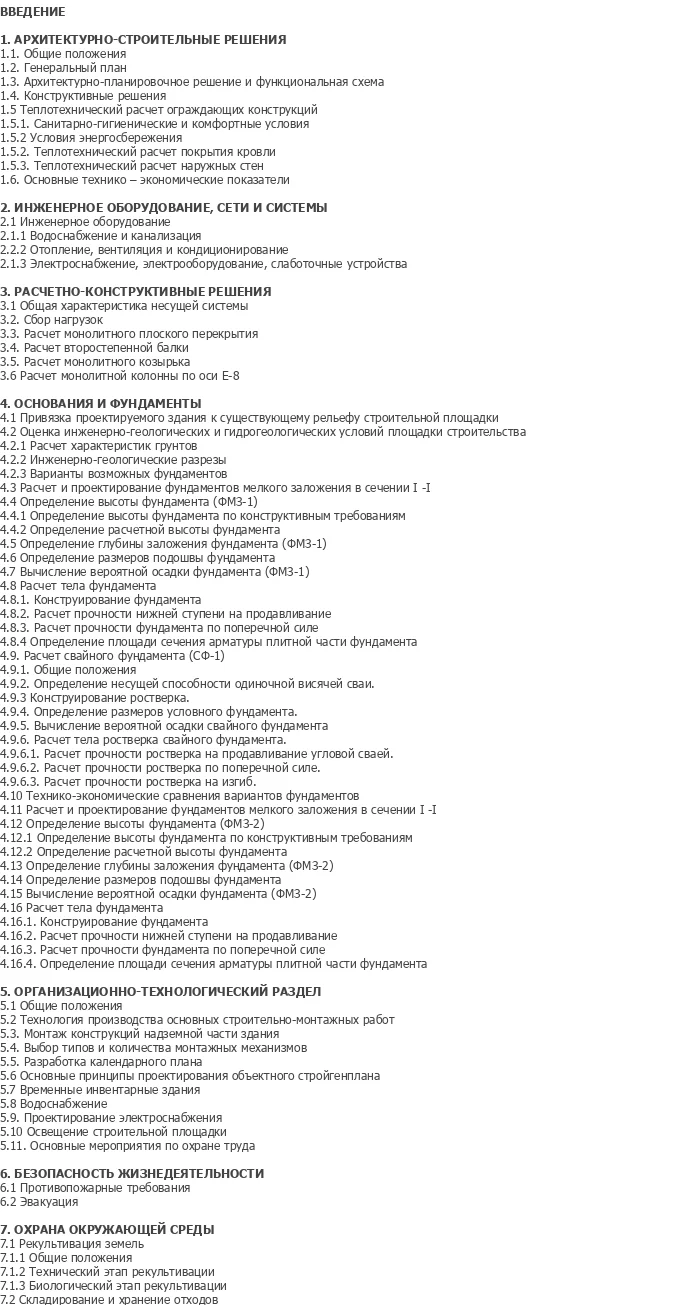

Расчетно-пояснительная записка выполнена в текстовом процессоре MS Word и содержит 114 листов детально оформленного структурированного материала, включающего архитектурные, конструктивные, геотехнические и технологические подразделы. Разработанный шаблон проекта объединяет обоснование планировок, аналитический сбор нагрузок, статические расчеты несущих элементов каркаса, чертежи и локальные сметные показатели. На специализированном портале можно быстро купить проект или скачать проект для подготовки к защите выпускной квалификационной работы.

Материалы выпускной работы ориентированы на студентов инженерно-строительных направлений, дипломников строительного факультета и специалистов, выполняющих проектирование общественных и административных зданий. Проект содержит детальные расчеты монолитных железобетонных конструкций по первой и второй группам предельных состояний, а также вариантное проектирование фундаментов мелкого заложения и свайных оснований. Теплотехнический расчет наружных стен и совмещенного покрытия выполнен по нормативным методикам энергосбережения, что позволяет при необходимости адаптировать проект к условиям других климатических районов.

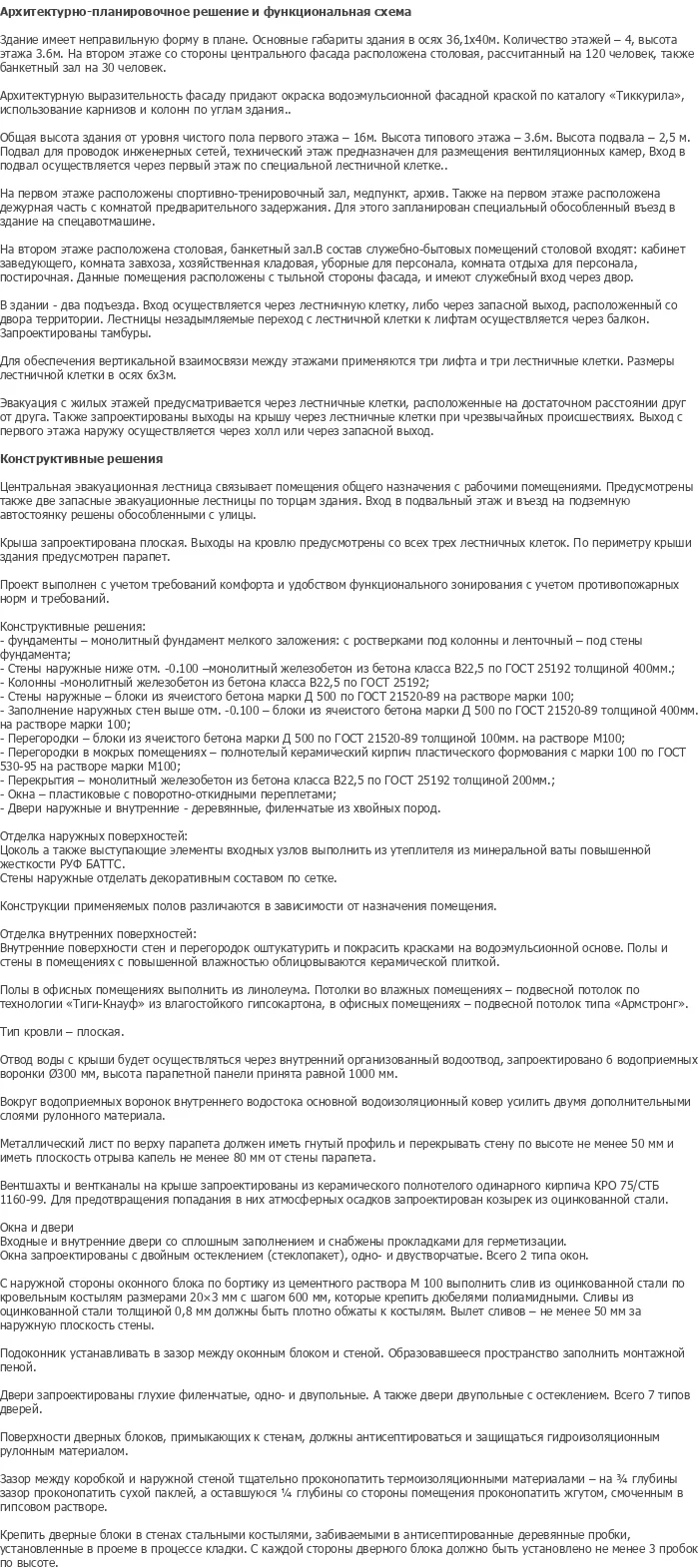

Объемно-планировочная композиция здания решена в Г-образной форме с габаритными размерами в осях 36,1 × 40,0 м при высоте четырех надземных этажей 17,7 м от планировочной отметки земли. Пространство первого этажа включает вестибюльную группу, дежурную часть с комнатой предварительного задержания и изолированным въездом для служебного спецавтотранспорта, медпункт, спортивно-тренировочный зал и архив. На втором этаже размещен блок общественного питания со столовой на 120 посадочных мест, банкетным залом на 30 мест, производственными цехами и служебно-бытовыми помещениями с обособленным дворовым входом, а третий и четвертый этажи отведены под рабочие кабинеты оперативных отделов, зал переговоров на 60 человек и кабинет руководства.

Вертикальные коммуникации здания обеспечены тремя незадымляемыми лестничными клетками с переходами через балконы и тремя пассажирскими лифтами, связывающими надземные уровни с подвалом высотой 2,55 м и верхним техническим этажом венткамер. Генеральный план земельного участка площадью 0,69 га предусматривает зонирование территории на административную, хозяйственную и спортивную зоны, устройство кольцевых пожарных проездов шириной 3,5 м, контрольно-пропускного пункта и открытых автостоянок для служебного и гостевого автотранспорта. Доступность территории и здания решена за счет нормативных проездов, тротуаров и обособленных входных узлов.

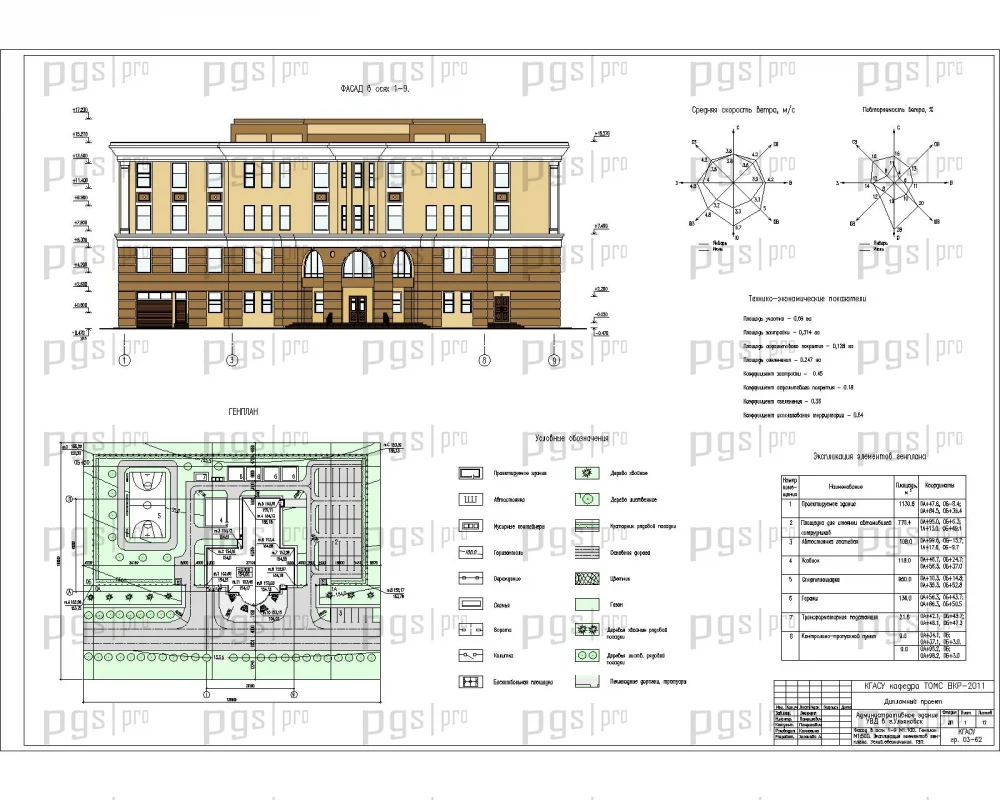

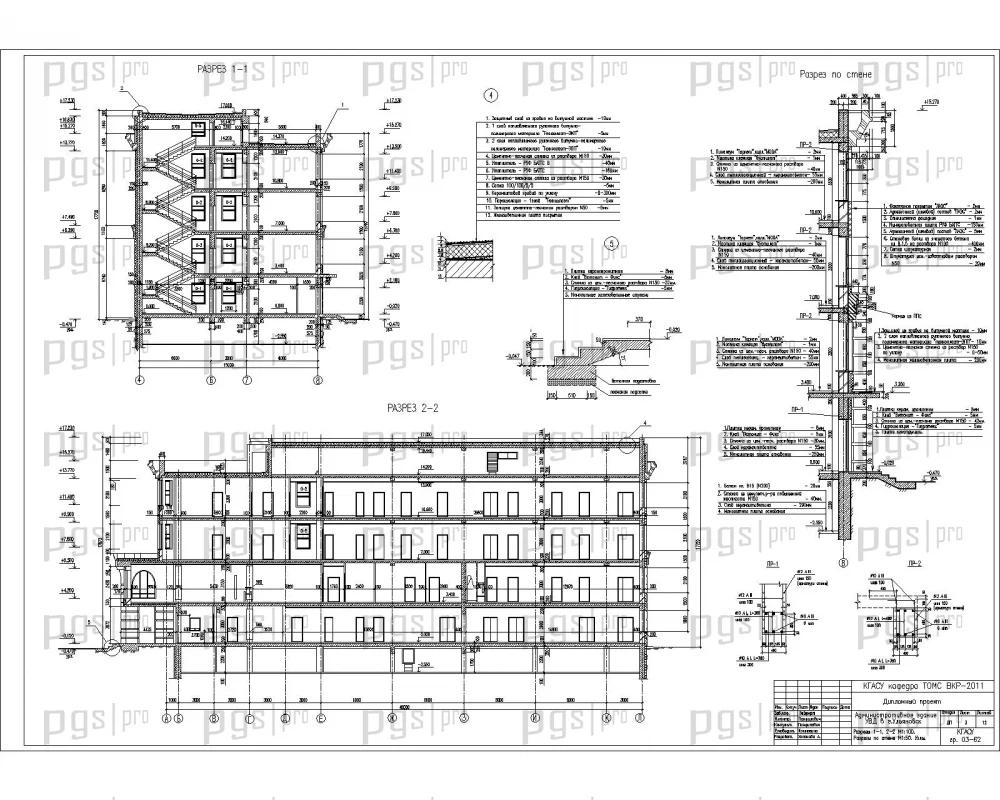

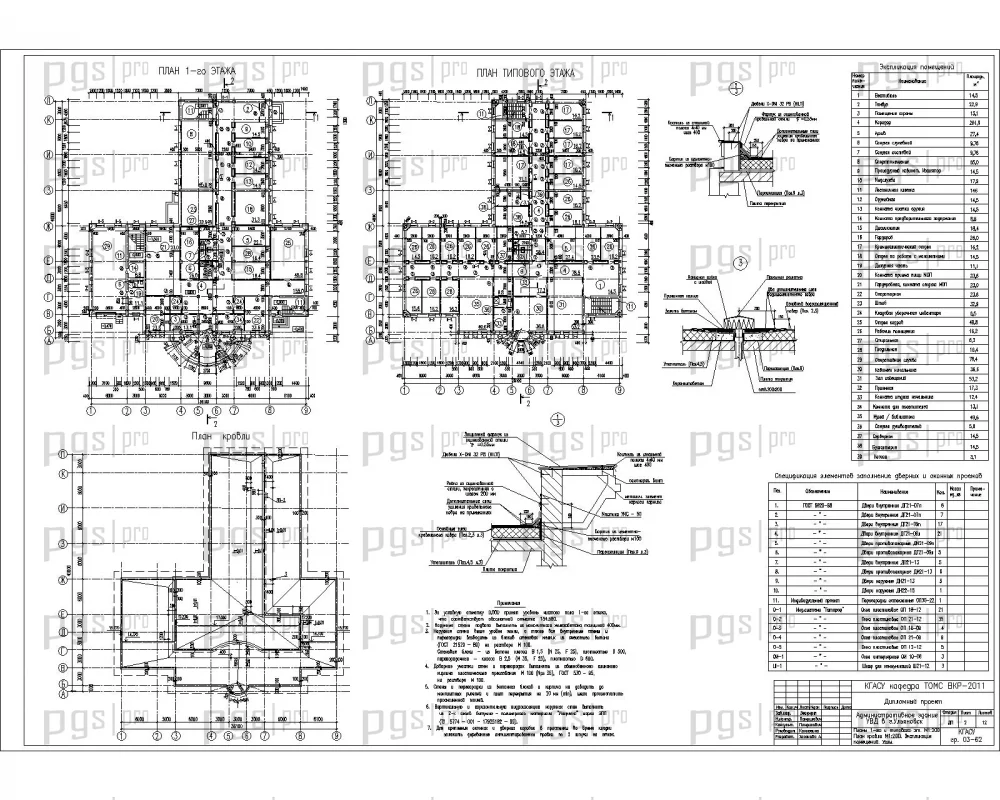

Графический комплект проекта оформлен в векторном формате пакета AutoCAD и включает 12 листов чертежей DWG. В состав графической части входят генеральный план площадки с элементами благоустройства, поэтажные планы этажей с подробной экспликацией помещений, фасады здания с ведомостью отделки, продольные и поперечные архитектурные разрезы, а также детализированные узлы примыканий кровельного ковра, парапетов и оконных блоков.

Конструктивная система здания решена по каркасной схеме в монолитном железобетоне с сеткой колонн от 3,0 до 6,0 м и высотой этажа 3,6 м. Пространственная неизменяемость и жесткость несущего остова обеспечиваются совместной работой монолитных колонн сечением 400 × 400 мм и 400 × 600 мм, вертикальных диафрагм жесткости толщиной 200 мм, монолитных стен лестничных клеток толщиной 400 мм и жесткого диска монолитного перекрытия толщиной 200 мм из бетона класса В22,5. Наружные самонесущие стены выше цоколя выполнены из газобетонных блоков марки D500 толщиной 400 мм с фасадной минераловатной теплоизоляцией РУФ БАТТС толщиной 150 мм и защитно-декоративной отделкой по штукатурной сетке.

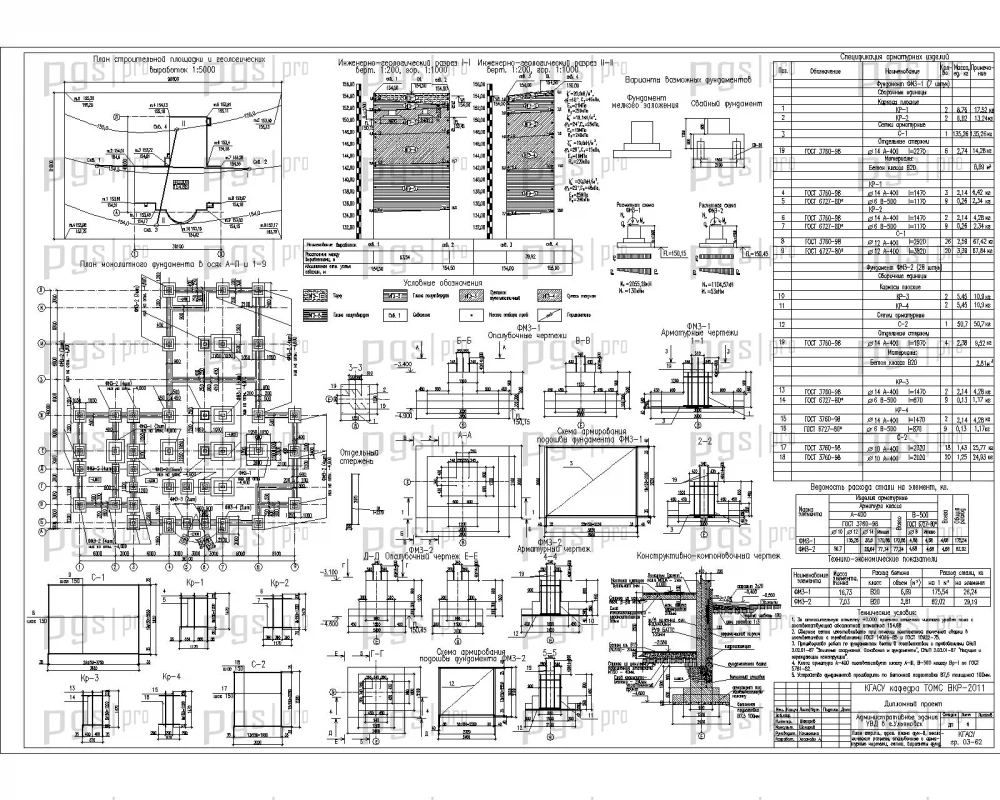

Кровля запроектирована плоской совмещенной с внутренним организованным водостоком через систему водоприемных воронок диаметром 300 мм и парапетом высотой 1000 мм. В разделе оснований и фундаментов выполнено вариантное проектирование и экономическое сопоставление двух типов конструкций: монолитных железобетонных столбчатых фундаментов мелкого заложения под колонны на суглинках полутвердой консистенции и забивных железобетонных свай марки С 9-30 с монолитными ростверками. По результатам анализа стоимости принят экономически целесообразный вариант фундаментов мелкого заложения.

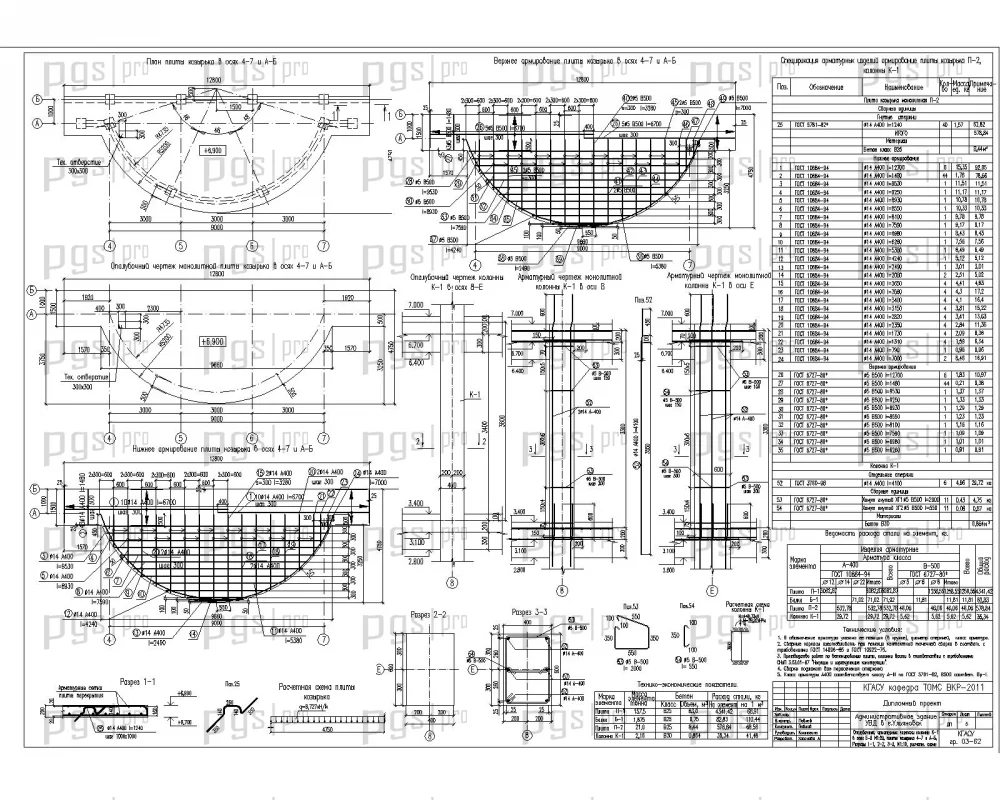

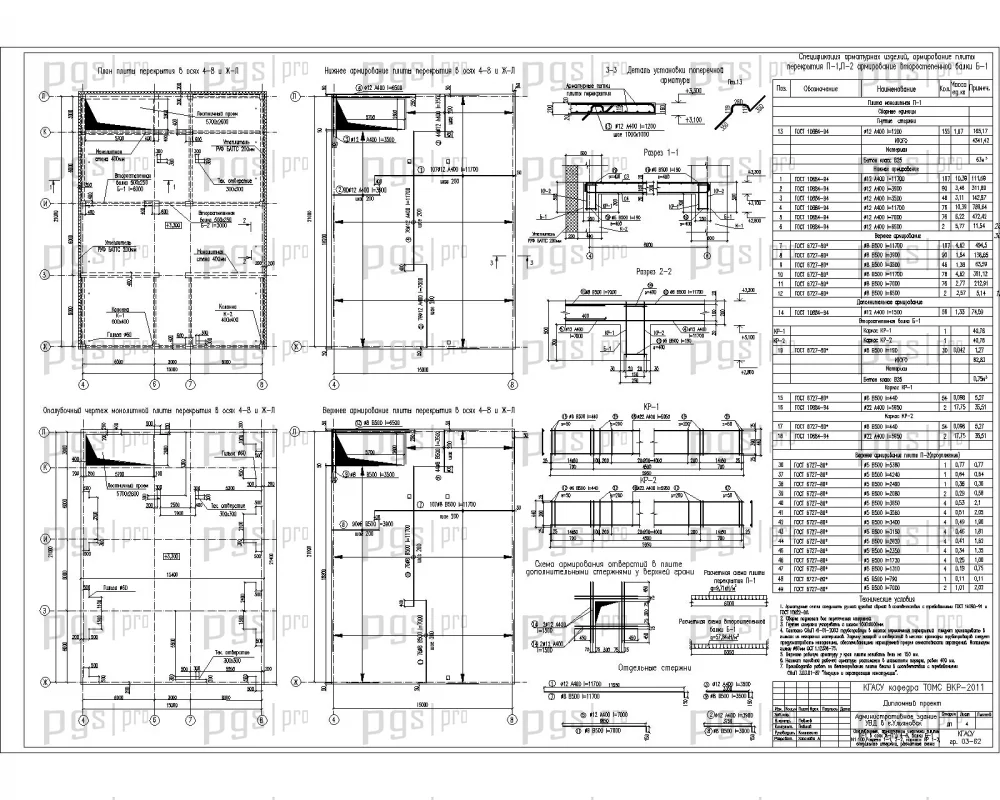

Расчетно-конструктивный раздел включает детальный аналитический сбор действующих постоянных, снеговых, ветровых и эксплуатационных нагрузок, а также статический расчет пространственной рамы каркаса. В записке приведены расчеты прочности и подбор рабочей арматуры для неразрезной монолитной плиты перекрытия, второстепенной балки прямоугольного сечения 250 × 500 мм пролетом 6 м, консольного козырька главного входа и внецентренно сжатой колонны по оси Е-8. Комплект чертежей КР содержит опалубочные схемы, арматурные планы, схемы раскладки сеток подошвы фундаментов и спецификации стали класса А400.

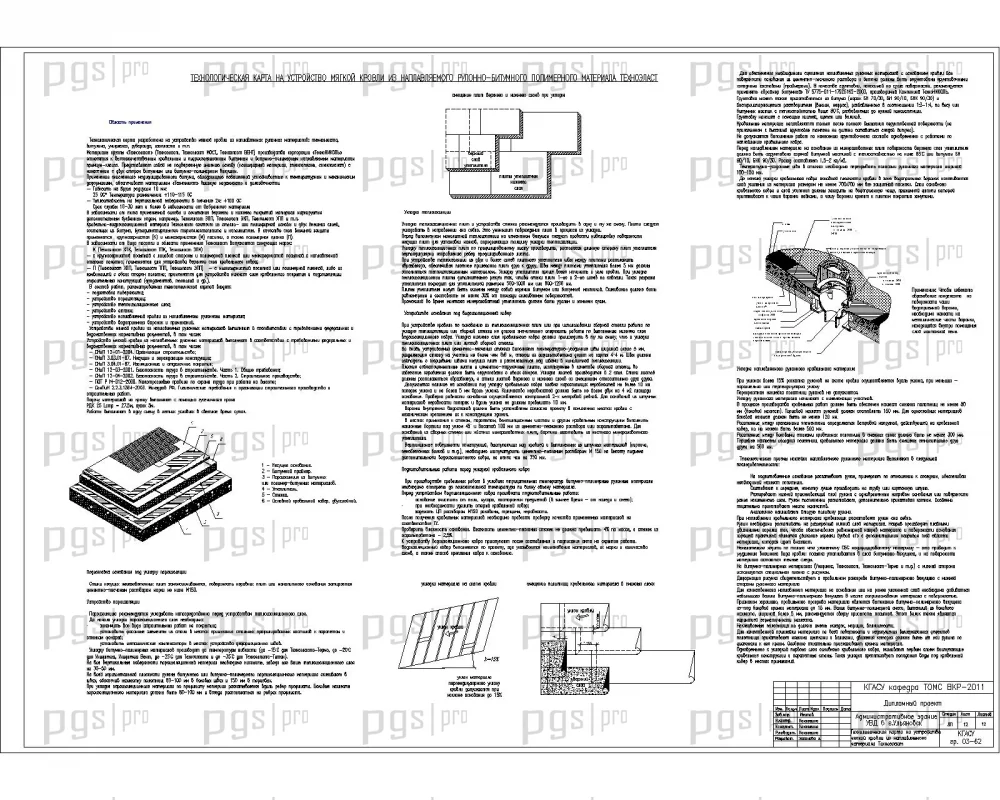

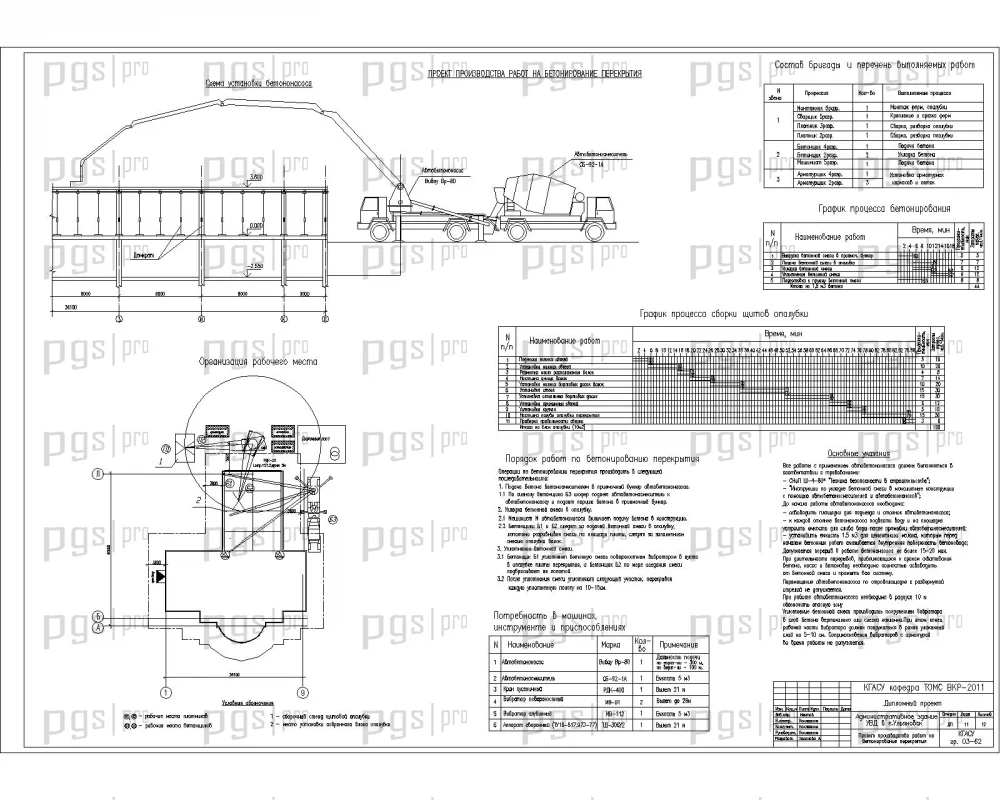

Организационно-технологические решения направлены на поточное производство строительно-монтажных процессов при возведении монолитного каркаса административного здания. В проекте разработаны технологическая карта на устройство плоской рулонной кровли из наплавляемых материалов Техноэласт-ЭКП и проект производства работ на бетонирование монолитных перекрытий с детальным описанием установки опалубки, армирования и подачи бетонной смеси. Для возведения надземной части предусмотрена комплексная механизация с применением монтажных кранов и бетононасосного оборудования.

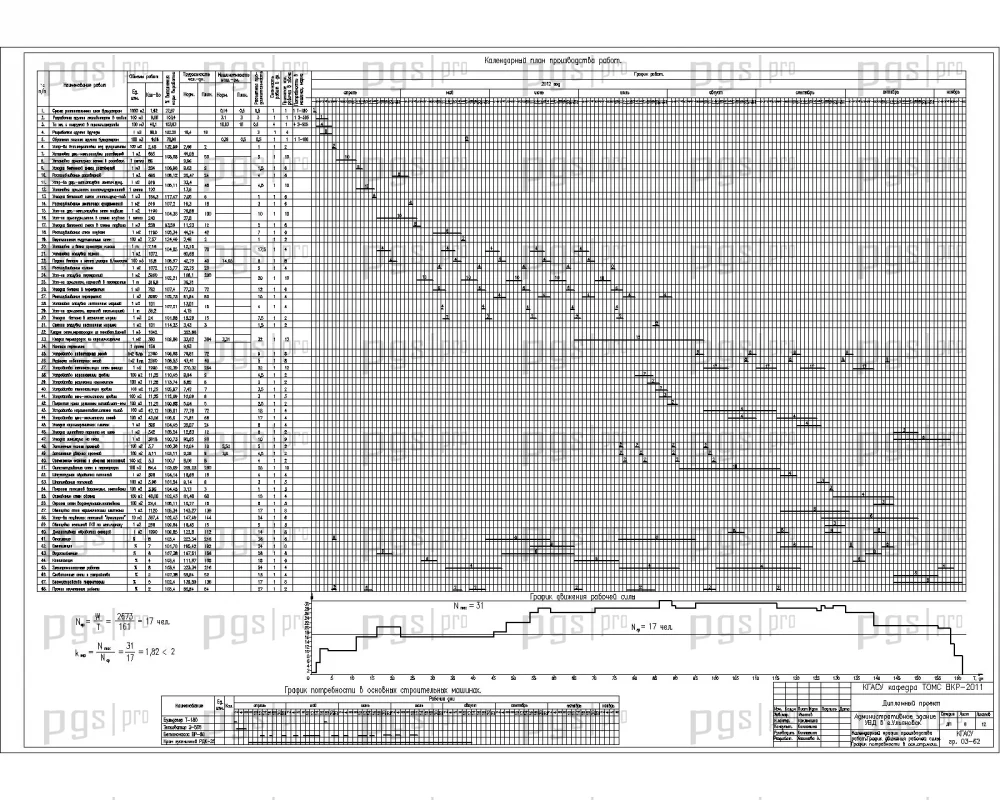

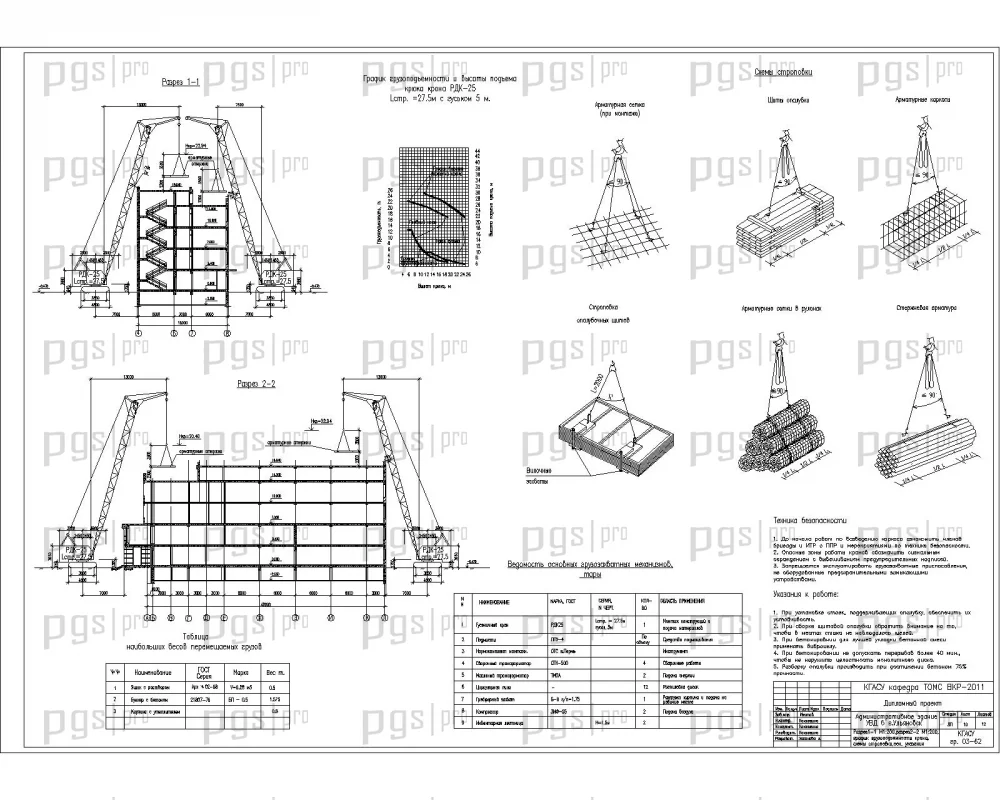

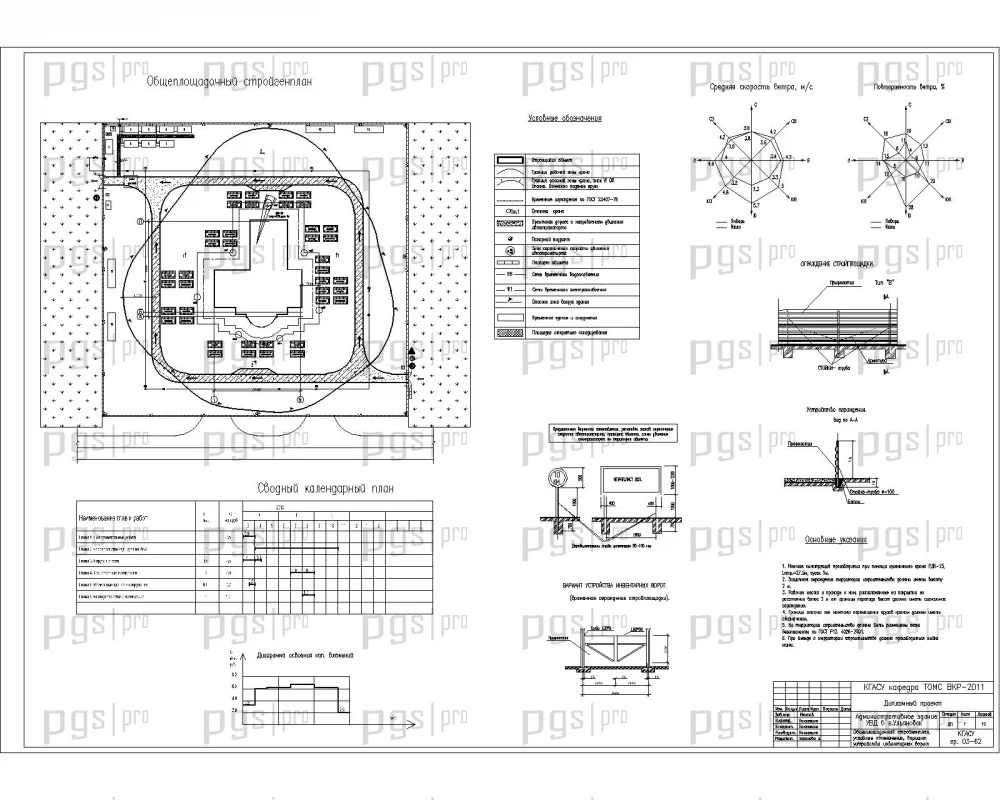

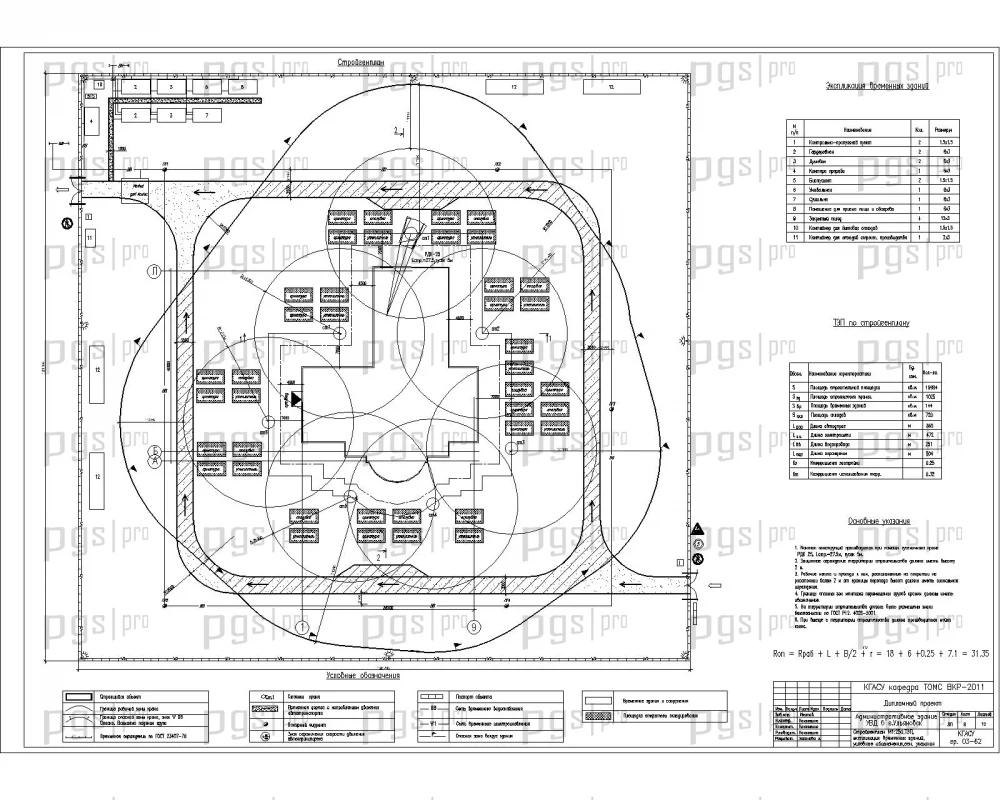

Календарный график строительства сформирован по поточному принципу, обеспечивающему непрерывность и равномерное потребление материально-технических и трудовых ресурсов на всех этапах возведения объекта. На строительном генеральном плане определены зоны действия грузоподъемной техники, трассировка постоянных и временных автодорог, площадки складирования конструкций, инвентарные бытовые помещения и схемы подключения временных сетей водо- и электроснабжения площадки.

Разделы безопасности жизнедеятельности и охраны труда содержат проектные мероприятия по безопасному ведению верхолазных работ, устройству ограждений технологических проемов, заземлению строительного электрооборудования и противопожарной защите стройплощадки. Подраздел охраны окружающей среды регламентирует порядок послойной срезки и сохранения плодородного почвенного слоя во временных отвалах с последующей рекультивацией земель, а также организацию раздельного сбора и вывоза строительного мусора.

Качественный ПГС дипломный проект административного ведомственного корпуса отличается глубокой нормативной обоснованностью решений и высокой степенью готовности комплекта к защите перед Государственной экзаменационной комиссией.

• Полный комплект технической документации в составе 12 готовых чертежей AutoCAD (DWG) и расчетно-пояснительной записки объемом 114 страниц MS Word.
• Реальная ведомственная специфика общественного объекта со сложной объемно-планировочной структурой, дежурной частью, спортивным залом и столовой на 120 мест.
• Подробные статические расчеты монолитных конструкций каркаса: плоской плиты перекрытия, второстепенной балки, козырька входа и внецентренно сжатой колонны.
• Развернутый геотехнический расчет оснований с послойным вычислением вероятных осадок и технико-экономическим сопоставлением свайного фундамента и фундамента мелкого заложения.
• Технологические карты на кровельные процессы из рулонных наплавляемых материалов и бетонирование монолитных перекрытий.
• Сбалансированный календарный график строительства и строительный генеральный план с расчетом ресурсов и зон действия монтажных кранов.
• Специализированные подразделы по безопасности жизнедеятельности, охране труда, рекультивации почв и генеральному плану развития города.
• Материал полностью отвечает действующим требованиям СП и СНиП для использования студентами строительных институтов.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
