Диплом №1138 "Консультативно-диагностический центр в г. Комсомольск-на-Амуре"

Диплом №1138 "Консультативно-диагностический центр в г. Комсомольск-на-Амуре"

Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

Стоимость работы: 4.000 руб.
Описание
Характеристики

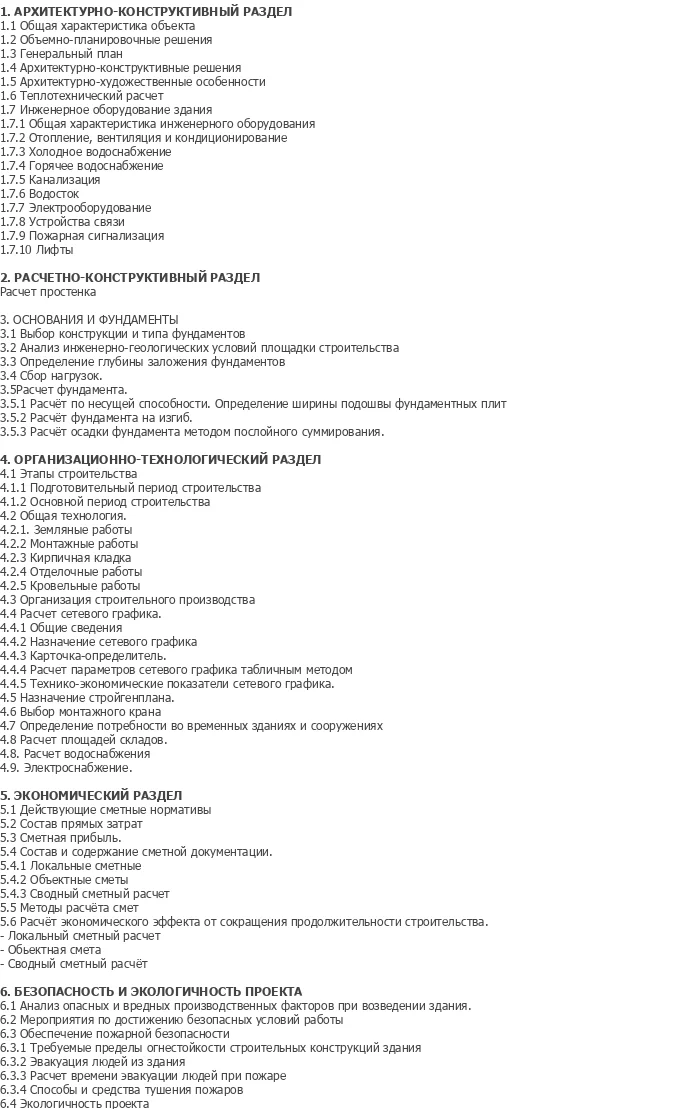

Содержание записки
Чертежи
Параметр Значение
Номер проекта 1138
Специальность ПГС (Промышленное и гражданское строительство)
Категория Общественные здания
Тема дипломного проекта Консультативно-диагностический центр в г. Комсомольск-на-Амуре
Назначение объекта Медицинское учреждение (консультативно-диагностический центр городской больницы на 370 посещений в день)
Этажность 4 этажа (с эксплуатируемым цокольным этажом и чердаком)
Высота здания 18,7 м (высота типового этажа 3,3 м)
Конструктивная схема Бескаркасная с несущими продольными кирпичными стенами
Материал стен Глиняный кирпич пластического прессования толщиной 510 мм, минераловатный утеплитель «Базалит-венти» 120 мм, навесной фасад «Алюкобонд»
Основания и фундаменты Сборные ленточные фундаменты из железобетонных плит ФЛ и бетонных блоков ФБС на естественном основании
Перекрытия Сборные железобетонные многопустотные панели по серии 1.141.1-19/85 с монолитными участками
Кровля Фальцевая металлическая по деревянной стропильной системе, частично совмещенная невентилируемая
Метод расчёта конструкций Ручной способ
Дополнительные разделы Основания и фундаменты, технология и организация строительства, безопасность жизнедеятельности, экономический раздел, инженерные сети
Программное обеспечение (графика) AutoCAD (DWG)
Программное обеспечение (ПЗ) MS Word, MS Excel
Количество листов чертежей 13 листов AutoCAD (DWG)
Объём пояснительной записки 133 листа MS Word, MS Excel
Проверка на антиплагиат Возможна по запросу
Стоимость 4 000 руб.

Краткое описание объекта проектирования

В рамках выпускной квалификационной работы детально разработан проект возведения четырехэтажного консультативно-диагностического центра в городе Комсомольске-на-Амуре. В отличие от типовых задач малоэтажного домостроения, где объектом выступает проект 2 этажного жилого дома, проектирование крупного медицинского учреждения на 370 посещений в смену требует строгого соблюдения санитарно-эпидемиологических нормативов, разграничения технологических потоков и обеспечения сейсмостойкости на уровне 7 баллов. Здание входит в состав единого комплекса городской больницы и размещается с нормативным отступом от красной линии магистрали.

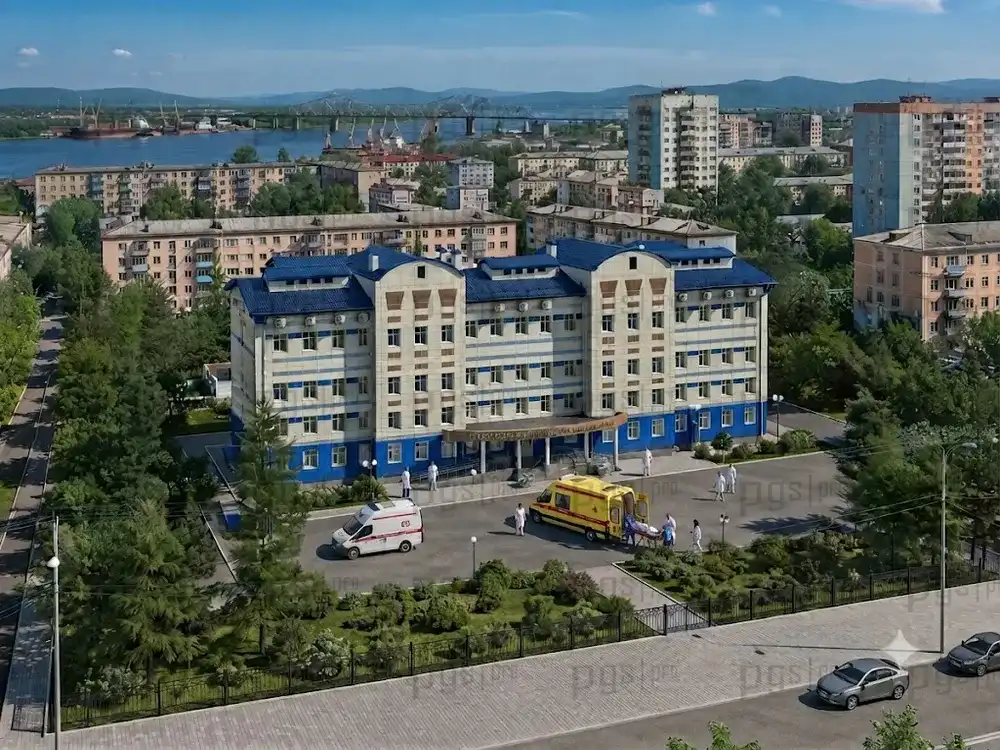

Объемно-пространственное решение представляет собой отдельно стоящее бескаркасное здание с несущими кирпичными стенами, эксплуатируемым цокольным этажом и чердачным пространством для вентиляционных камер. Площадь застройки здания составляет 1077 м2 при общей площади отведенного участка 9030 м2 с развитой сетью кольцевых проездов и открытыми автостоянками. Данный готовый диплом ПГС демонстрирует рациональный подход к адаптации объекта здравоохранения к суровым климатическим факторам региона с расчетной зимней температурой наружного воздуха минус 31 градус Цельсия.

Пояснительная записка выполнена в текстовом процессоре MS Word и содержит 133 листа детально проработанного инженерного материала. Представленный шаблон проекта включает законченные архитектурные, расчетно-конструктивные, технологические и экономические разделы, благодаря чему дипломная работа станет отличным практическим ориентиром для дипломников строительного профиля. На сайте pgsdiplom.pro можно оперативно купить проект или скачать проект для успешной подготовки к защите квалификационной работы.

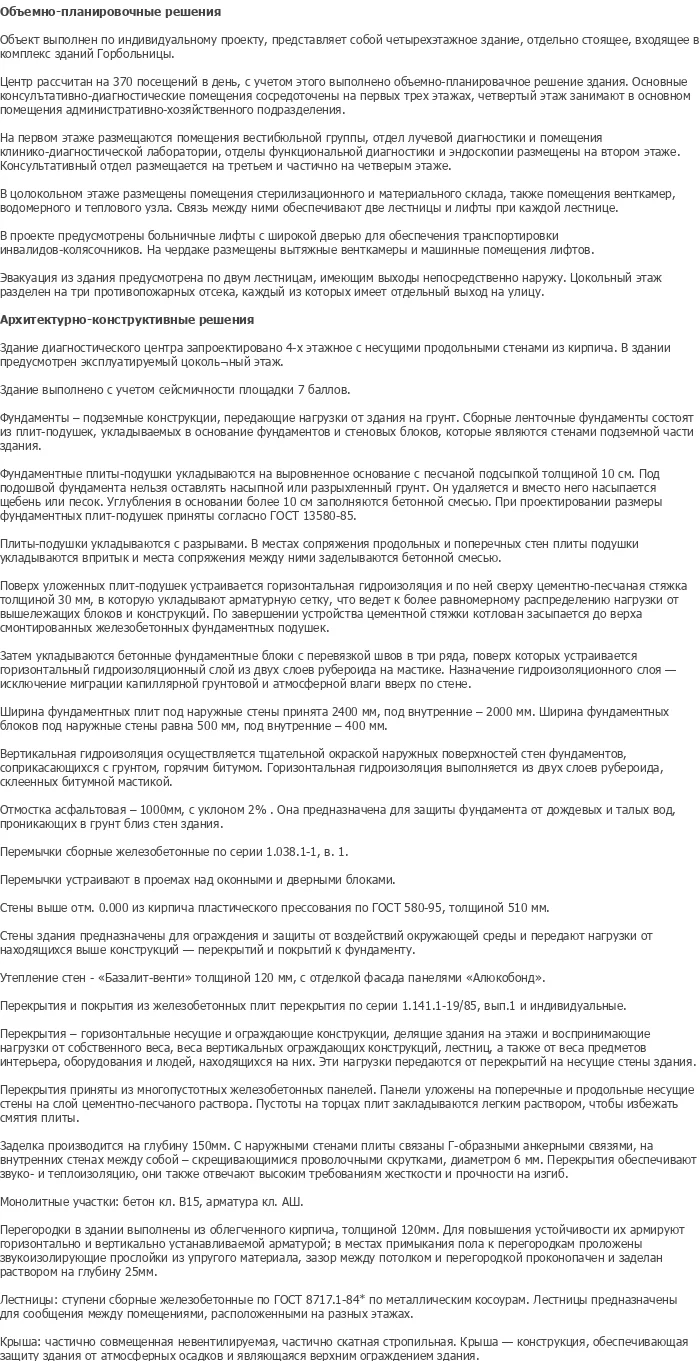

Архитектурно-планировочные решения

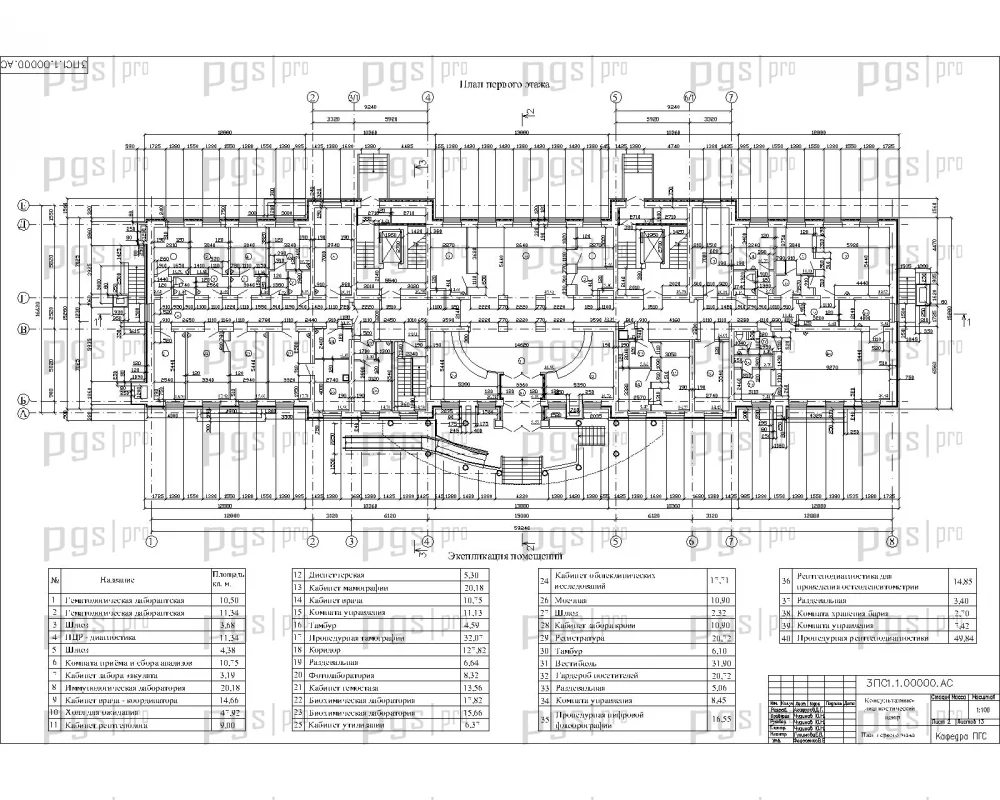

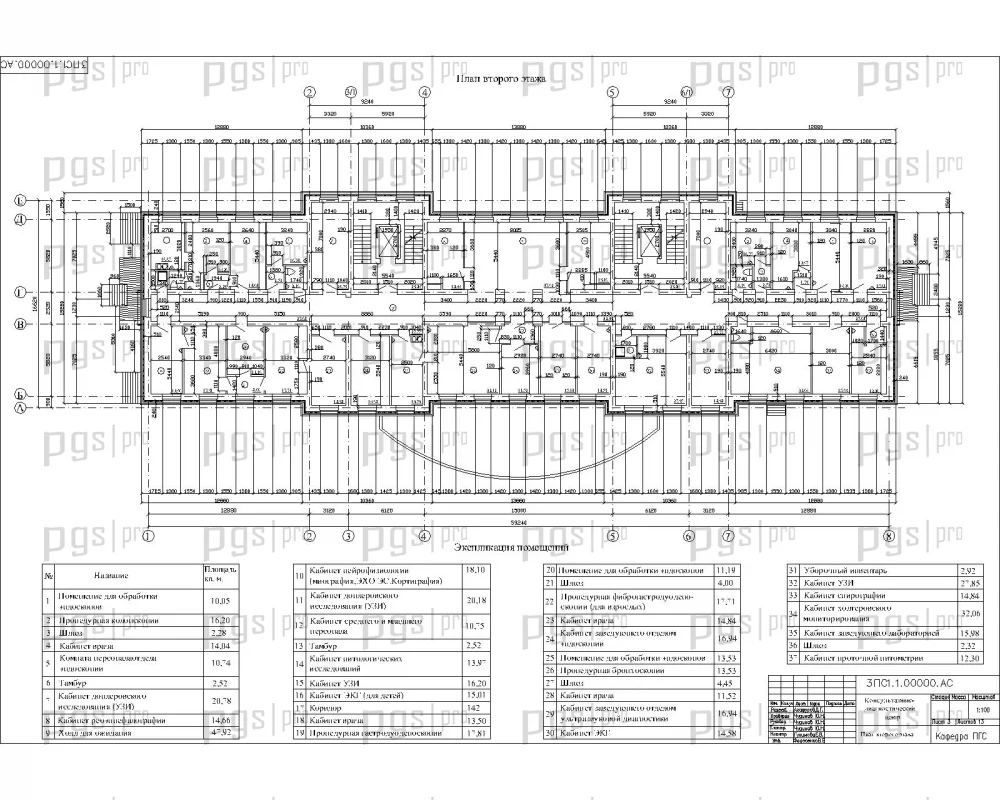

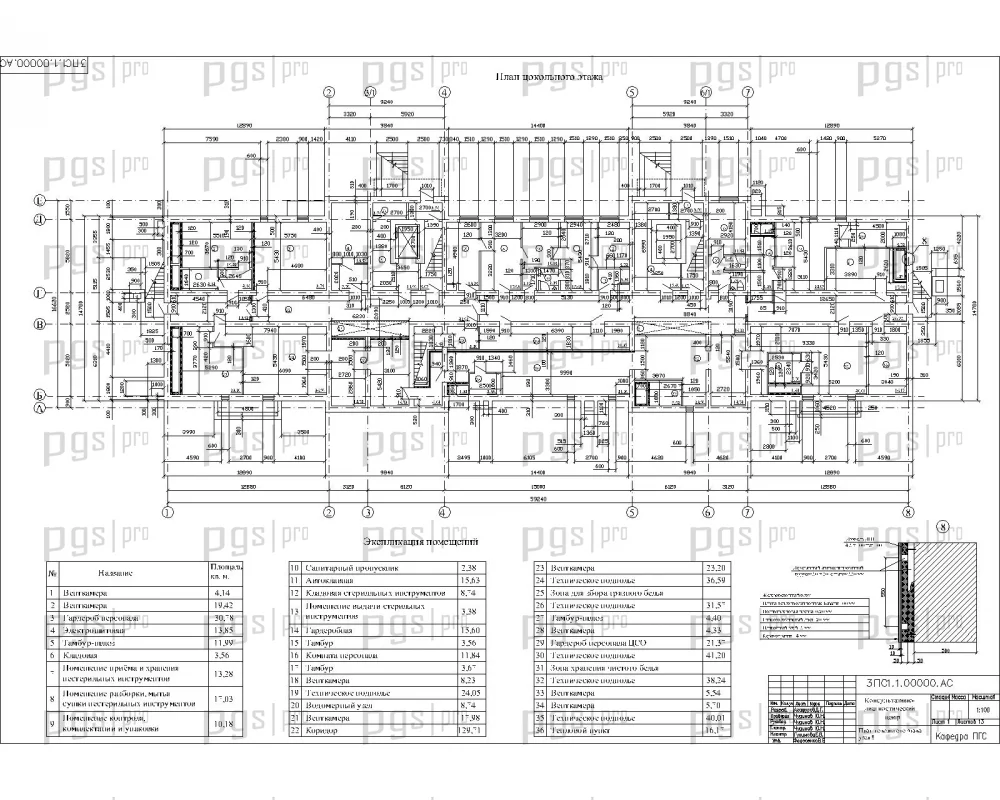

Планировочная структура диагностического центра решена с учетом функционального разделения подразделений по этажам и изоляции технологических зон. На первом этаже сгруппированы помещения входного вестибюля, блок лучевой диагностики и клинико-диагностическая лаборатория. Второй этаж занимают отделения функциональной диагностики и эндоскопии, на третьем и четвертом этажах размещаются кабинеты консультативного приема врачей, административно-хозяйственная часть и конференц-зал. В цокольном этаже запроектированы центральное стерилизационное отделение, складские помещения, индивидуальный тепловой пункт и венткамеры.

Вертикальная связь между уровнями обеспечивается двумя незадымляемыми лестничными клетками с непосредственным выходом наружу и двумя больничными лифтами Щербинского завода грузоподъемностью с широкими дверными проемами 1200 мм для транспортировки пациентов на каталках. Проектом полностью обеспечена безбарьерная среда для маломобильных групп населения за счет наружных пандусов на главном входе и широких коридоров. В отделке наружных поверхностей применена современная навесная фасадная система из композитных алюминиевых панелей «Алюкобонд» по минераловатному утеплителю.

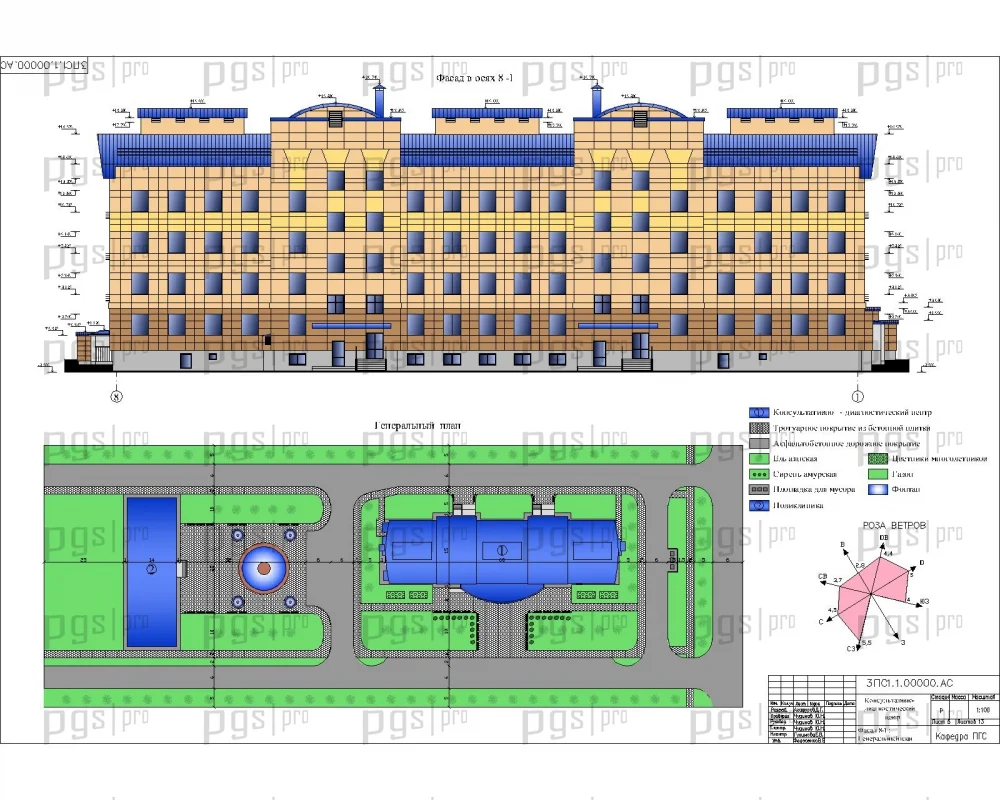

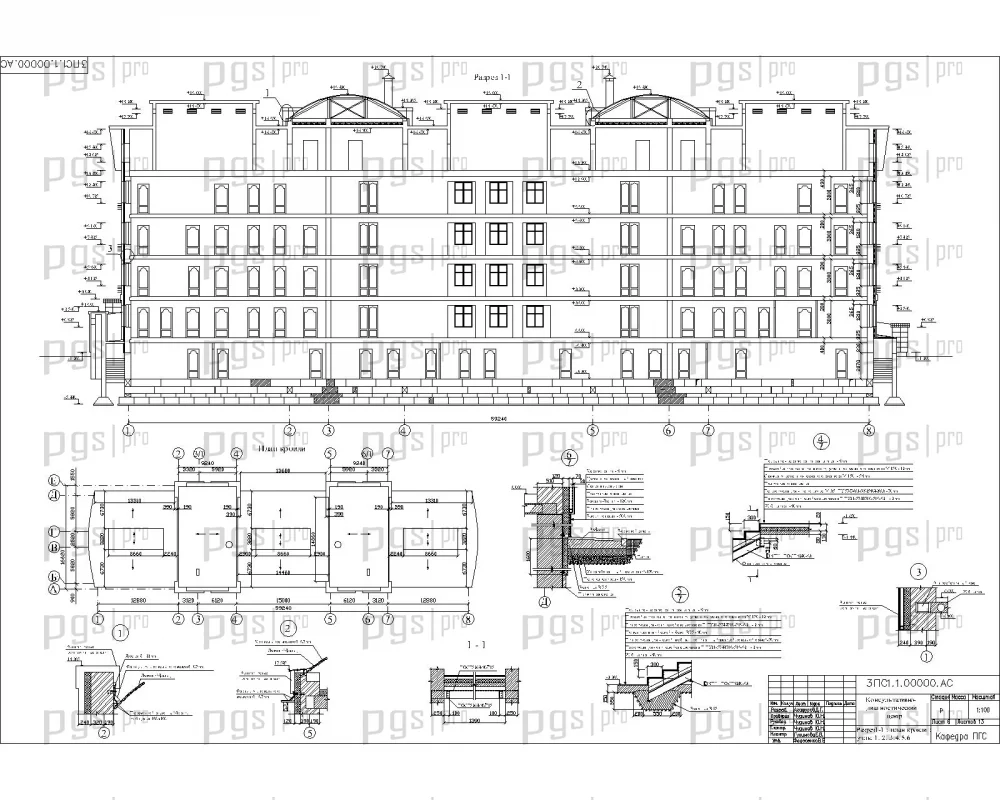

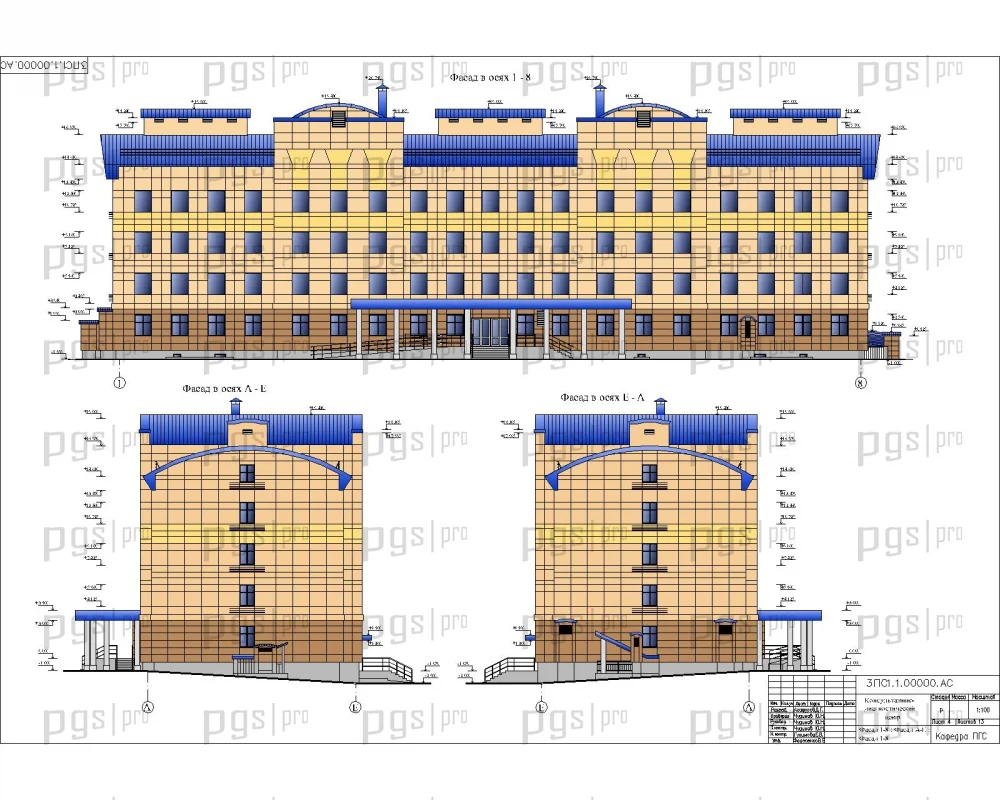

Графическая часть проекта выполнена в системе автоматизированного проектирования AutoCAD и насчитывает 13 листов качественных чертежей формата DWG. В состав чертежей входят генеральный план больничной территории с организацией рельефа, поэтажные планы с подробной экспликацией медицинских кабинетов, продольный и поперечный разрезы, колористические фасады здания, архитектурно-строительные узлы вентилируемого фасада, кровли и цоколя.

Конструктивные решения

Конструктивная схема здания решена по бескаркасной системе с продольными несущими кирпичными стенами и шагом поперечных связевых стен, обеспечивающих общую пространственную жесткость остова. Наружные несущие стены выше нулевой отметки выложены из глиняного кирпича пластического прессования марки М125 на цементно-песчаном растворе толщиной 510 мм с наружным утеплением минераловатными плитами «Базалит-венти» толщиной 120 мм. Внутренние стены выполнены толщиной 380 мм, а перегородки толщиной 120 мм армированы в горизонтальных швах стальной сеткой для восприятия сейсмических нагрузок силой 7 баллов.

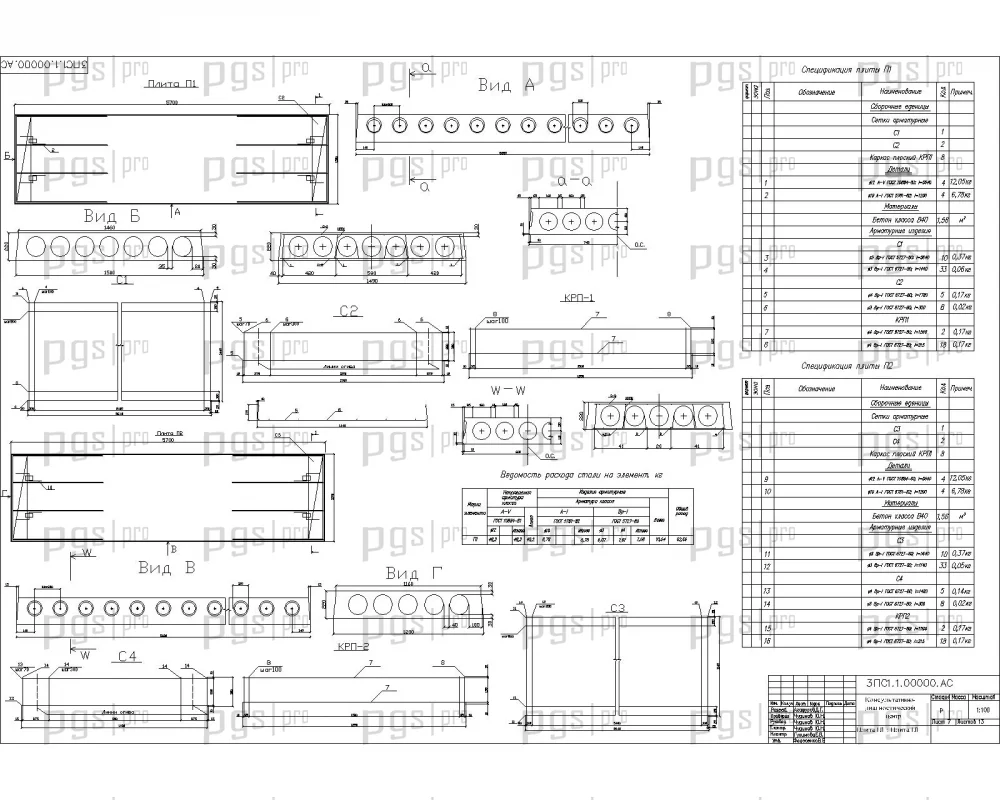

Фундаменты здания приняты сборными ленточными, состоящими из железобетонных плит-подушек марки ФЛ и стеновых бетонных блоков ФБС в три ряда по высоте с послойной перевязкой швов. В качестве естественного основания служит галечниковый грунт с модулем деформации 47 МПа и расчетным сопротивлением свыше 400 кПа. Перекрытия и покрытия смонтированы из сборных многопустотных железобетонных панелей по серии 1.141.1 с устройством антисейсмических анкерных связей со стенами, а крыша выполнена частично скатной стропильной с фальцевым металлическим покрытием и частично плоской совмещенной над вентиляционными камерами.

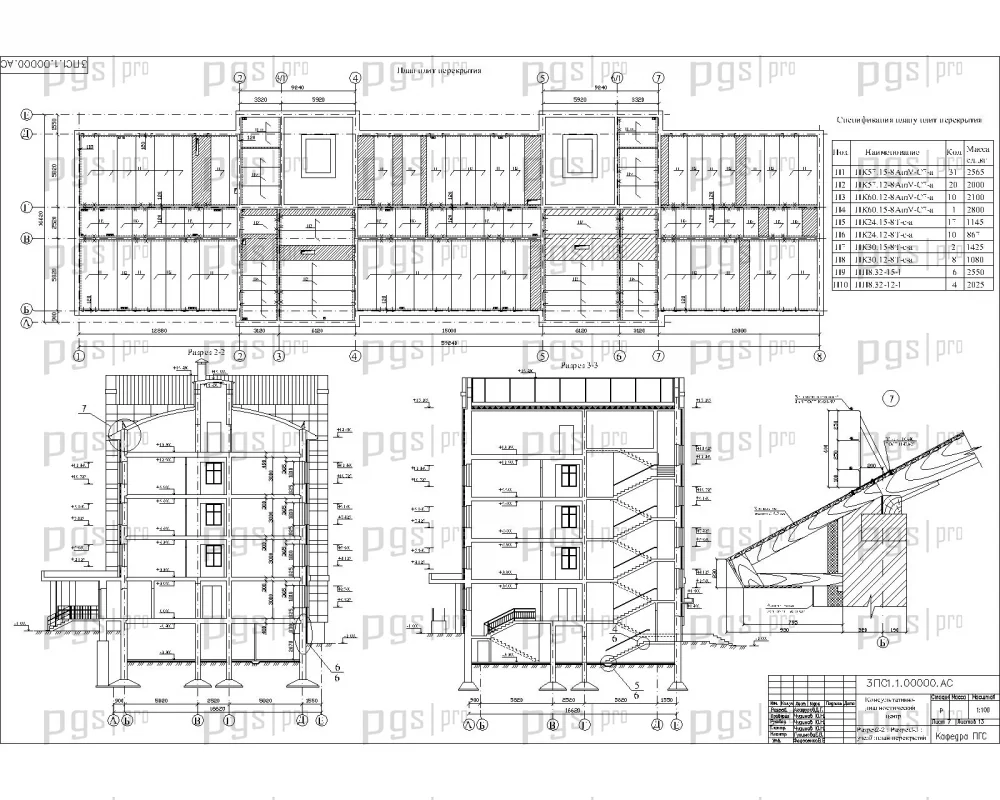

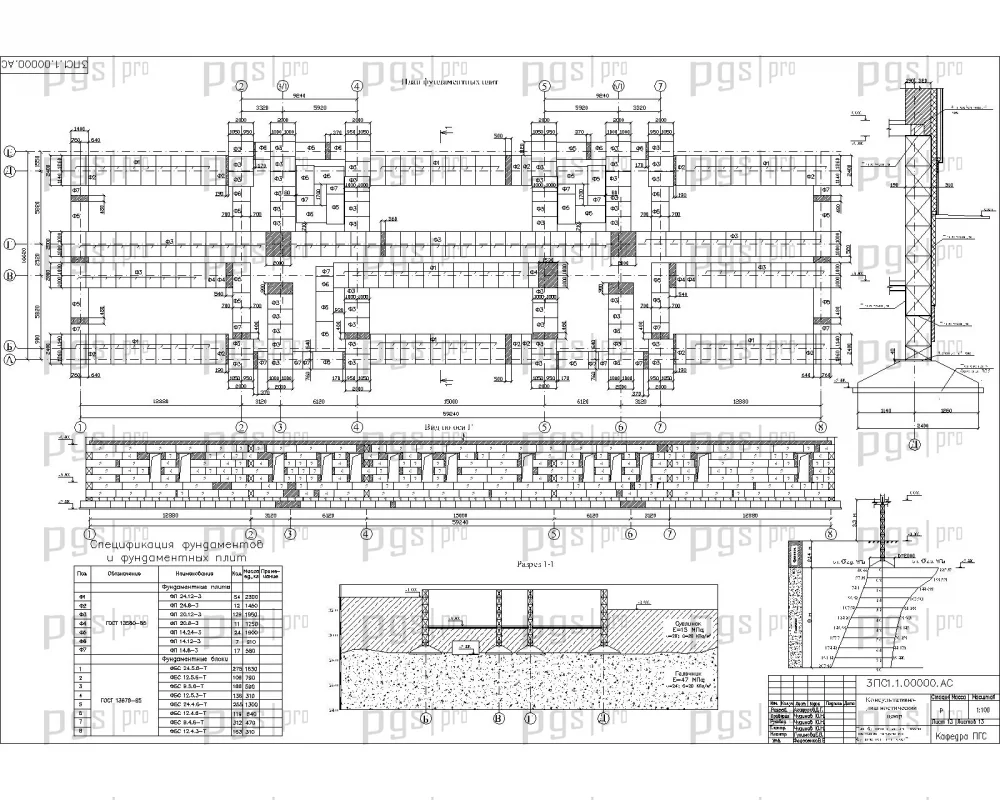

В расчетно-конструктивном разделе выполнен статический сбор нагрузок и прочностной расчет внецентренно сжатого кирпичного простенка первого этажа сечением 51х142 см с подбором косвенного сетчатого армирования из проволоки Вр-I. В геотехническом блоке определены геометрические параметры сборной фундаментной плиты ФЛ 20.12, проверена прочность подошвы на изгиб и выполнен расчет конечной осадки методом послойного суммирования, составившей нормативные 11 мм. На чертежах раздела КР представлены монтажные планы сборных фундаментов, раскладка плит перекрытий, узлы сопряжений и спецификации элементов.

Технология и организация строительства

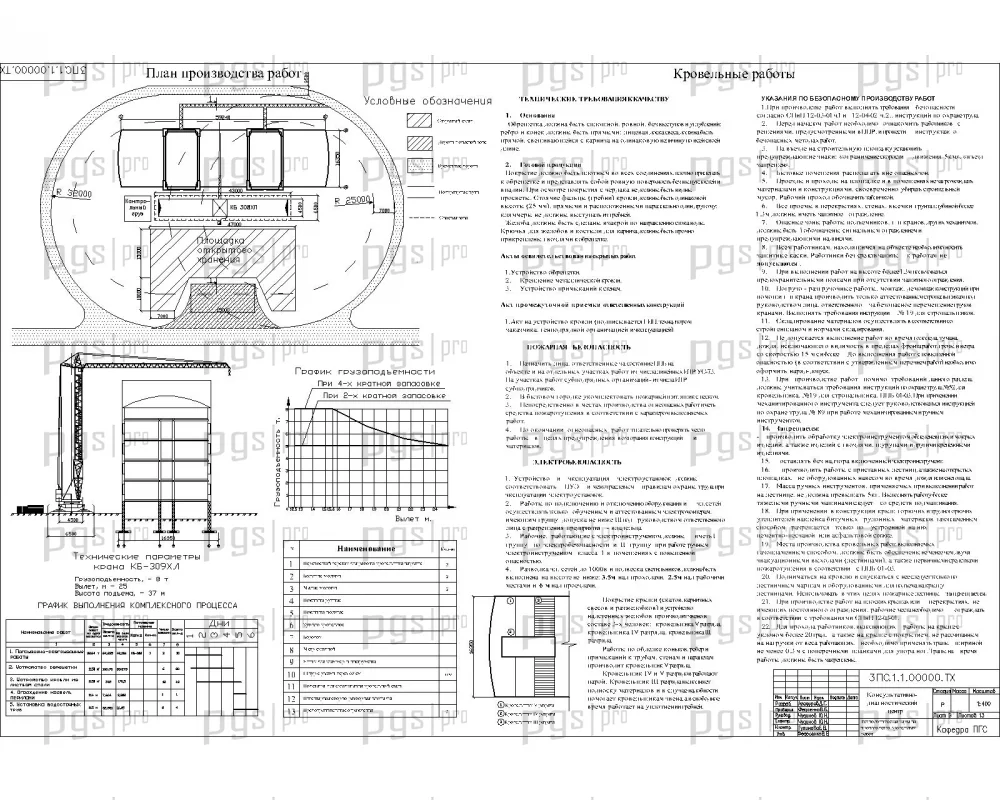

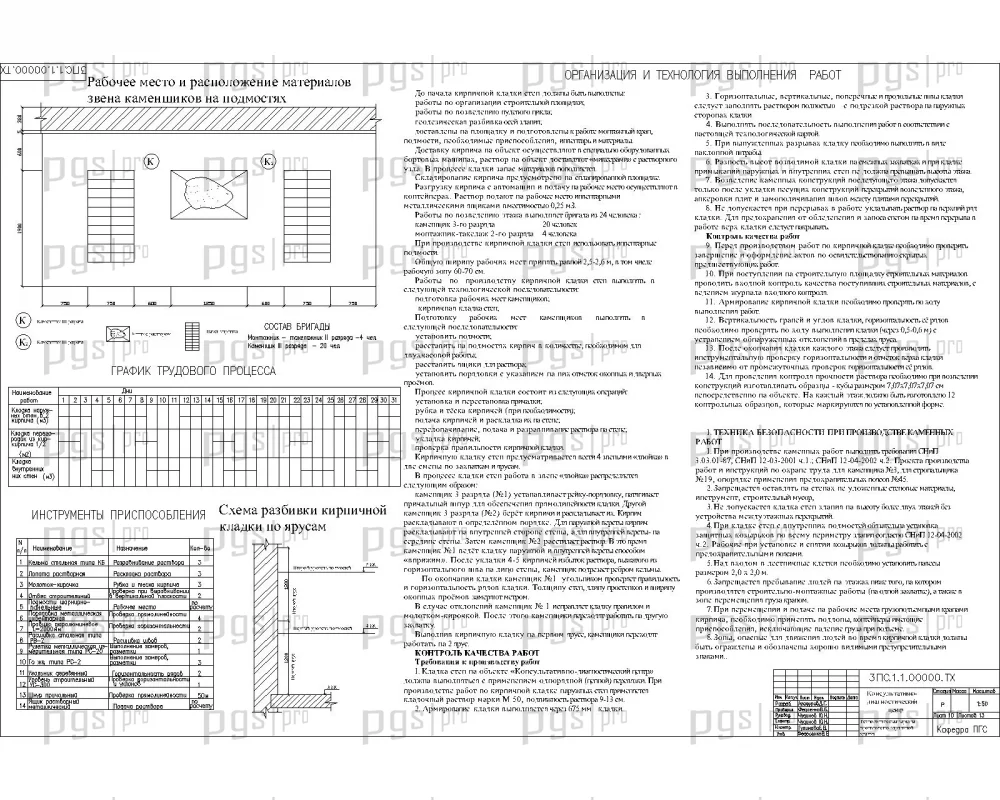

Организационно-технологические решения направлены на возведение четырехэтажного здания поточным методом с максимальным совмещением строительных процессов. Для механизации монтажных работ подземной и надземной части на основе технико-экономического сравнения выбран башенный кран КБ-308ХЛ с высотой подъема стрелы 26 м и грузоподъемностью 5 т. Разработка котлована под сборный ленточный фундамент предусмотрена одноковшовым гидравлическим экскаватором ЭО-4121А с зачисткой дна бульдозером ДЗ-42 и уплотнением обратных засыпок механическими трамбовками.

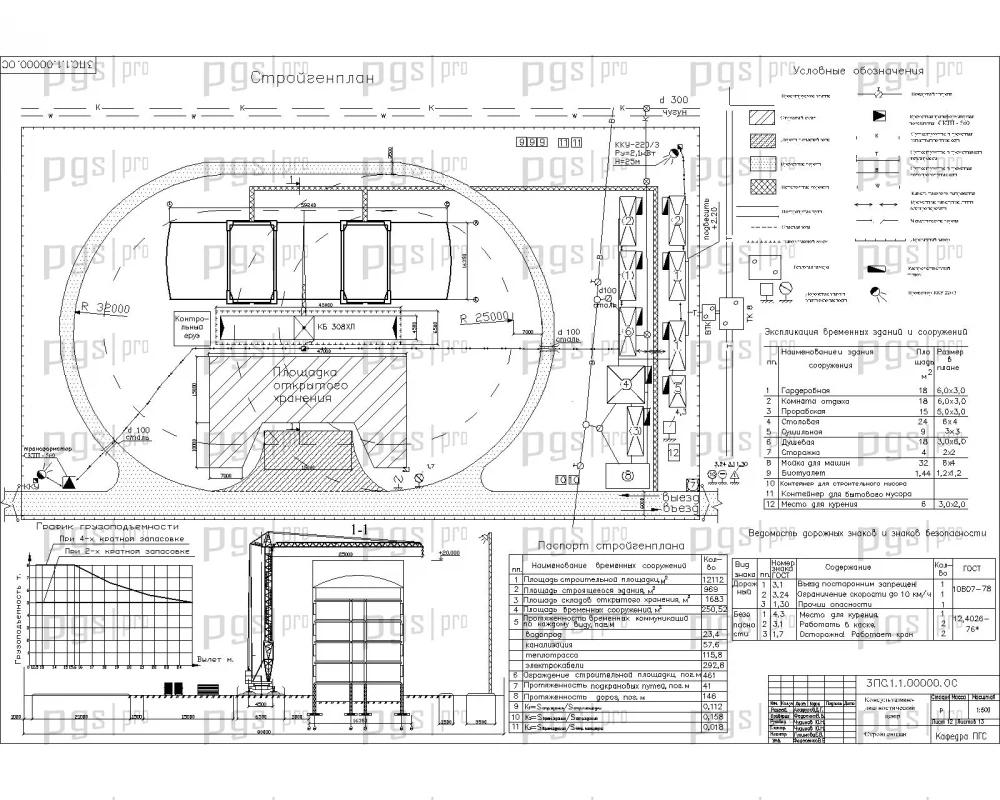

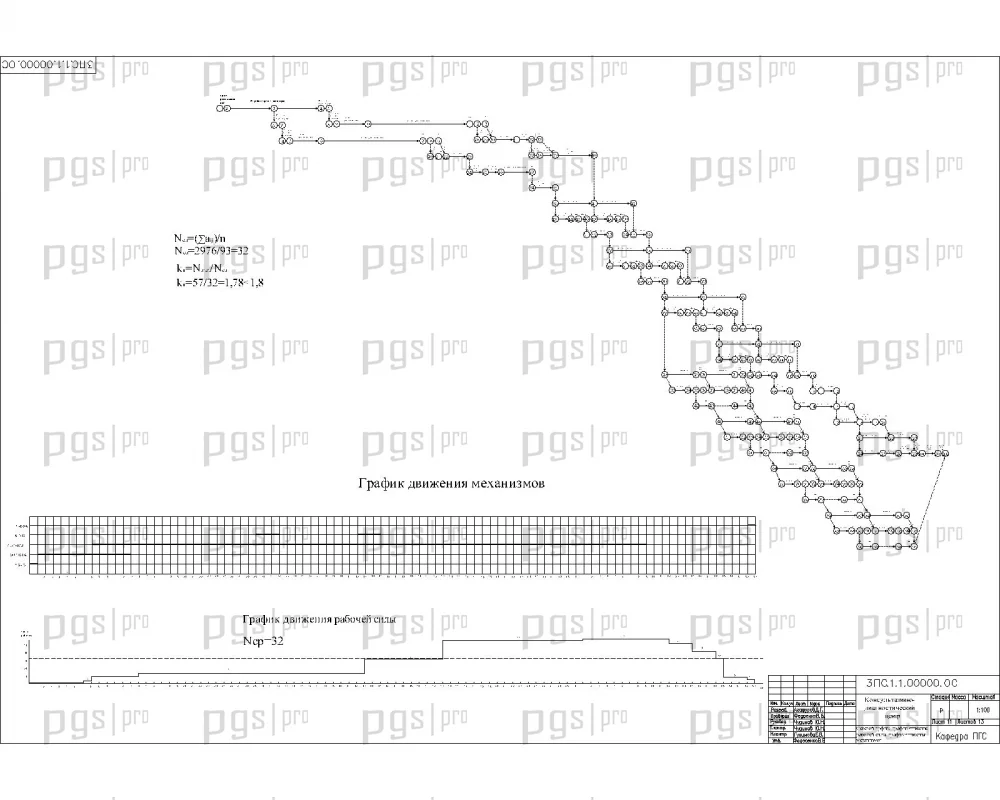

В составе проекта разработан расчет параметров сетевого графика табличным методом с карточкой-определителем, определивший нормативную продолжительность строительства объекта в 93 рабочих дня при максимальной численности рабочих 57 человек. На строительном генеральном плане запроектированы временные автодороги, площадки открытого складирования сборных плит и блоков площадью 700 м2, инвентарные санитарно-бытовые здания контейнерного и передвижного типов, сети временного водопровода диаметром 89 мм и комплектная трансформаторная подстанция СКТП-560.

Разделы безопасности жизнедеятельности и экологии содержат исчерпывающий перечень инженерных мер по охране труда при работе грузоподъемных кранов, устройству инвентарных ограждений котлована и перекрытий, электробезопасности и средствам индивидуальной защиты. Мероприятия по охране окружающей среды регламентируют срезку и сохранение плодородного почвенного слоя во временных отвалах для последующего благоустройства, применение глушителей на двигателях строительных машин и утилизацию строительного мусора по закрытым желобам.

Преимущества проекта

Предлагаемый ПГС дипломный проект диагностического центра на 370 посещений в день характеризуется глубокой инженерной проработкой всех разделов, актуальностью объемно-планировочных решений и полной готовностью к успешной защите.

  • Полный комплект проектно-сметной документации включает 13 детализированных чертежей AutoCAD (DWG) и расчетно-пояснительную записку объемом 133 листа MS Word.
  • Реальная медицинская специфика с зонированием отделений эндоскопии, томографии, лабораторий и специализированных вентиляционных систем.
  • Архитектурное решение вентилируемого фасада с эффективным базальтовым утеплением и композитными панелями под сейсмические условия 7 баллов.
  • Подробный статический расчет внецентренно сжатого несущего кирпичного простенка с армированием сетками.
  • Полный комплекс геотехнических расчетов сборного ленточного фундамента с послойным определением осадок основания.
  • Организационно-технологический блок с расчетом сетевого графика на 93 дня и строительным генеральным планом с привязкой крана КБ-308ХЛ.
  • Детальная проработка инженерных разделов медицинского учреждения: приточно-вытяжная вентиляция с фильтрацией, тепловой пункт, пожарная сигнализация «Орион».
  • Развернутый экономический раздел с методологией составления сметной документации и оценкой эффективности сокращения сроков строительства.
  • Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
Диплом №1138 "Консультативно-диагностический центр в г. Комсомольск-на-Амуре"
Диплом №1138 "Консультативно-диагностический центр в г. Комсомольск-на-Амуре"

Возможность частичного выкупа проекта:

Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
