Диплом №1141 "Спортивно-оздоровительный комплекс в г. Ярославль"

Представленный готовый диплом ПГС посвящен разработке современного спортивно-оздоровительного комплекса в городе Ярославле. Архитектурно-пространственное решение формируется двумя взаимосвязанными объемами, включающими одноэтажный спортивный зал для мини-футбола и пристроенный трехэтажный административно-бытовой блок. Запроектированный проект спортивно-оздоровительного комплекса предназначен для учебно-тренировочных занятий студентов технического университета, спортивных соревнований и оздоровительного досуга населения.

Пояснительная записка проекта общим объемом 102 листа подготовлена в программе MS Word и включает в себя архитектурно-строительный, расчетно-конструктивный, организационно-технологический, сметный разделы и охрану труда. Документация выполнена в строгом соответствии с действующими государственными стандартами, благодаря чему данная дипломная работа может эффективно использоваться как качественный шаблон проекта. На странице магазина доступна возможность выгодно купить проект в полной комплектации с чертежами и расчетами либо скачать проект сразу после оформления заказа.

Материалы разработки ориентированы на студентов инженерно-строительных направлений и выпускников, выполняющих подготовку к итоговой государственной защите. Расчетная часть содержит подробный статический анализ несущего стального каркаса в программном комплексе Structure CAD (SCAD 11.5) с подбором сечений сегментной фермы и проверкой устойчивости колонн. В объемно-планировочной структуре общественного здания детально решены функциональное зонирование людских потоков, эвакуационные выходы, а также мероприятия по созданию доступной среды для маломобильных групп населения.

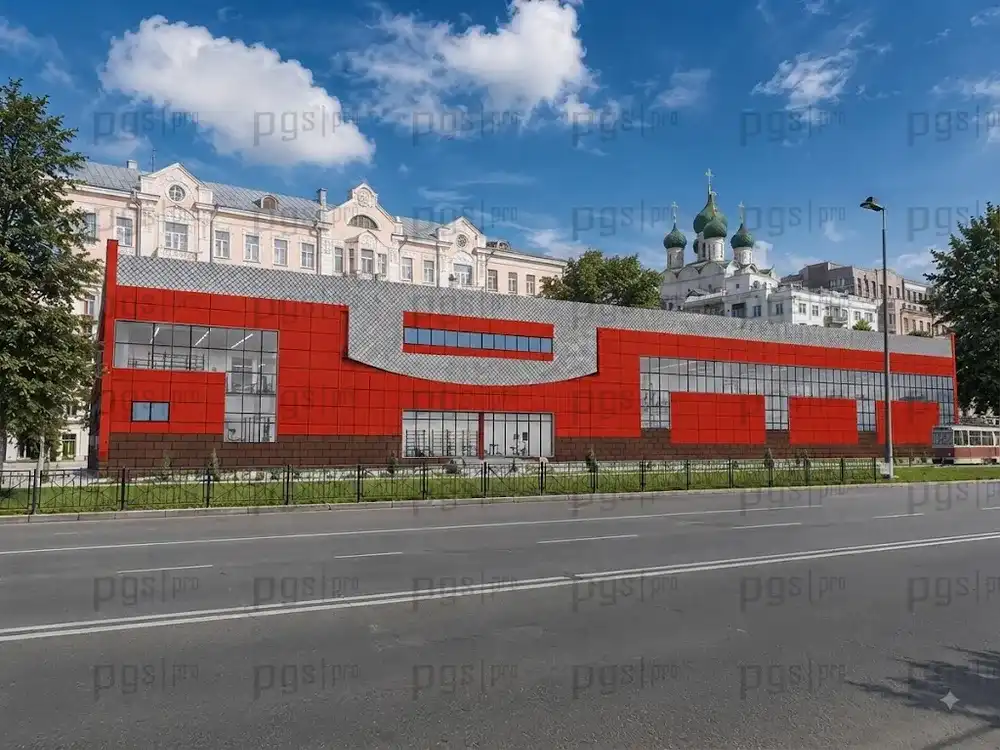

Здание комплекса имеет прямоугольное очертание в плане с габаритными размерами 84×43 м и разделено противопожарной стеной 1-го типа на два функциональных отсека. Основной объем занимает большепролетный зал для игры в мини-футбол с полезной высотой до низа несущих конструкций покрытия 8,05 м, габариты которого также рассчитаны на проведение тренировок по баскетболу и волейболу. Второй объем представляет собой трехэтажную пристроенную секцию, где компактно сосредоточены административные, санитарно-бытовые и инженерно-технические помещения.

На первом этаже трехэтажного блока скомпонованы вестибюльная группа с гардеробом, раздевалки с душевыми, комнаты обслуживающего персонала и технические службы. Второй этаж отведен под специализированный зал для спортивной борьбы с собственным комплексом раздевалок, а на третьем этаже размещаются приточно-вытяжные вентиляционные камеры. Для удобства посетителей и маломобильных групп населения входные крыльца оборудованы пандусами с нормативным уклоном, а в здании предусмотрены раздельные специализированные санузлы и душевые.

Графическая часть проекта выполнена в программе AutoCAD (DWG) в составе 10 листов чертежей высокого качества детализации. В состав графического комплекта входят генеральный план участка с благоустройством, планы первого, второго и третьего этажей с экспликациями помещений, продольные и поперечные разрезы, а также архитектурные фасады здания. Чертежи оформлены с соблюдением требований СПДС, содержат необходимые высотные отметки, размерные цепочки и ведомости отделки помещений.

Конструктивная схема здания решена в полном металлическом каркасе с шагом поперечных рам 6,5 м и шарнирным сопряжением стропильных ферм с колоннами. Покрытие над спортивным залом перекрывается стальными сегментными фермами пролетом 28 м и высотой 3,0 м со стержнями таврового сечения из парных уголков из стали С245. Колонны каркаса запроектированы из прокатных широкополочных двутавров 20Ш1 с жестким защемлением в фундаментах через опорные стальные плиты с траверсами.

Фундаменты под металлические колонны каркаса приняты отдельно стоящими монолитными столбчатыми из бетона класса В12.5, а под кирпичные стены — монолитными ленточными. Наружные стены до уровня остекления выполнены из кирпичной кладки толщиной 250 мм с навесным вентилируемым фасадом и минераловатным утеплителем толщиной 100 мм, выше витражей — из облегченных навесных панелей. Междуэтажные перекрытия выполнены монолитными железобетонными по профнастилу по металлическим балкам, а совмещенная кровля защищена мембраной Protan по эффективному утеплителю.

Расчет несущих элементов каркаса выполнен в программном комплексе SCAD (Structure CAD 11.5) с учетом собственного веса конструкций, снеговых нагрузок для III климатического района и ветровых воздействий для I района. В ходе расчета определены расчетные усилия во всех стержнях сегментной фермы, подобраны сечения поясов и решетки, а также проверены сварные швы фасонок на полуавтоматической сварке. В графической части конструктивного раздела детально представлены отправочная марка фермы Ф-1, схемы раскладки элементов каркаса и узлы сопряжений.

В организационно-технологической части проекта разработана технологическая карта на монтаж строительных конструкций здания, регламентирующая монтаж колонн, балок, ферм, прогонов и профилированного настила покрытия. Основные строительно-монтажные процессы надземной части ведутся поточным методом с разделением здания на две технологические захватки при двухсменном режиме труда. В качестве ведущего монтажного механизма принят стреловой самоходный кран СКГ-15 со стрелой 21 м и жестким гуськом 2,3 м, обеспечивающий монтаж конструкций с требуемым запасом грузоподъемности.

Объектный строительный генеральный план спроектирован на период монтажа несущего каркаса с нанесением рабочих зон крана и границы опасной зоны перемещения грузов. На стройгенплане предусмотрены временные кольцевые автодороги из грунтощебня с разъездными карманами, приобъектные склады открытого хранения металлоконструкций, инвентарные бытовые здания контейнерного типа и временный противопожарный водопровод с гидрантами. Размещение временных сооружений выполнено с учетом норм охраны труда, производственной санитарии и противопожарных разрывов.

Календарное планирование реализовано на основе расчетного сетевого графика с последующим построением календарного плана производства работ в масштабе времени и графика движения трудовых ресурсов. Нормативная продолжительность строительства составляет 7 месяцев, а плановый срок за счет оптимизации потоков и совмещения процессов сокращен до 6,5 месяцев при общей трудоемкости 3252 чел.-дн. Сметный раздел включает локальные сметы по видам работ, объектную смету и сводный сметный расчет стоимости строительства спортивного комплекса, составленные базисно-индексным методом.

Представленный ПГС дипломный проект обладает комплексом технико-экономических и проектных достоинств, делающих его надежным источником данных для дипломного проектирования и успешной защиты:

• Полное соответствие принятых архитектурных и инженерных решений требованиям актуальных нормативных документов (СП и ГОСТ).
• Точный статический расчет несущего каркаса в программном комплексе Structure CAD (SCAD 11.5) с подробными таблицами усилий и проверками сечений.
• Детально проработанные чертежи марки АР, КР и ТОУС в редактируемом формате AutoCAD (DWG) с высокой степенью детализации узлов.
• Готовая технологическая карта на монтаж стального каркаса с обоснованием выбора монтажного крана СКГ-15 и расчетом захваток.
• Проработанный стройгенплан с расчетом зон действия механизмов, складского хозяйства и временных инвентарных городков.
• Полноценный сметный раздел, включающий локальные сметы, объектную смету и сводный сметный расчет стоимости строительства.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
