Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

Стоимость работы: 4.000 руб.
Описание
Характеристики

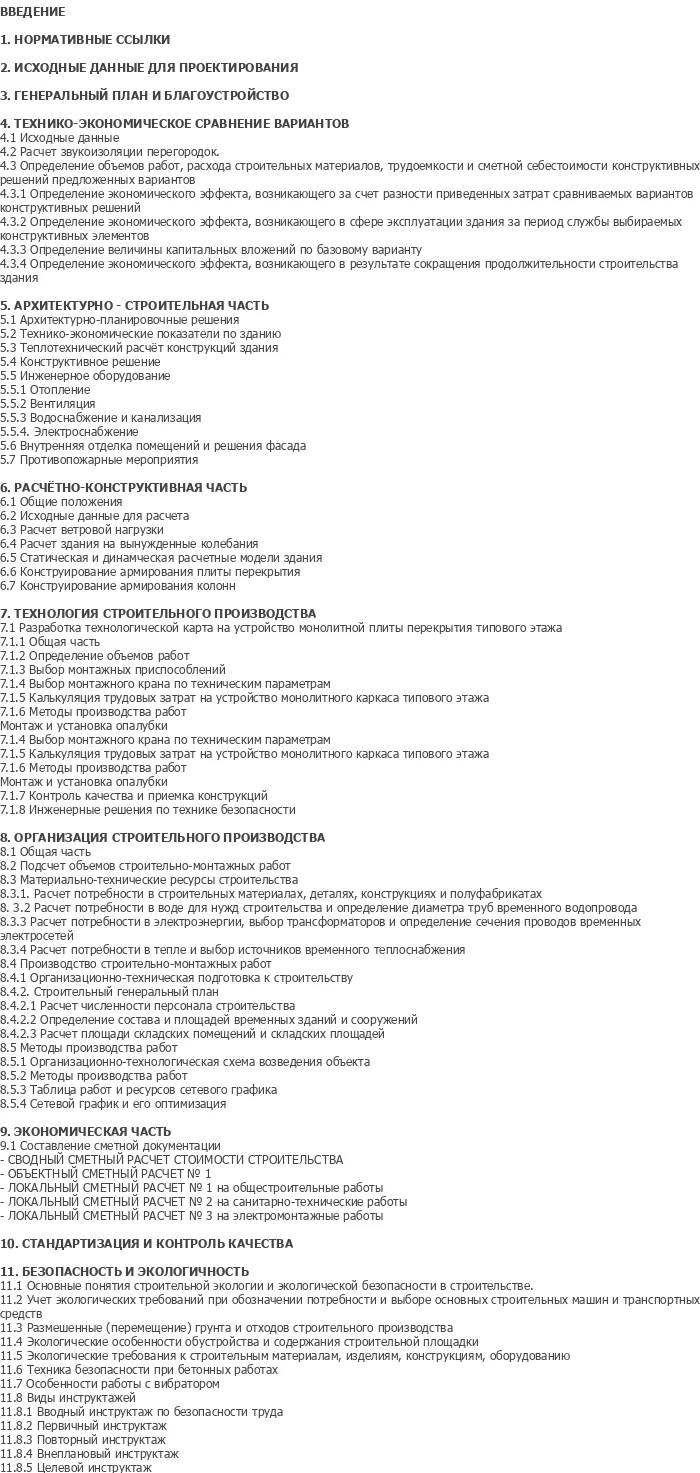

Содержание записки
Чертежи
Параметр Значение
Номер проекта 1142
Специальность ПГС (Промышленное и гражданское строительство)
Категория Общественные здания
Тема дипломного проекта Торгово - офисное здание в г. Кореновск
Назначение объекта Торгово-офисное здание
Этажность 4 этажа
Размеры здания в осях 24×60 м
Высота здания 23,8 м
Конструктивная схема Монолитный железобетонный рамно-связевый каркас
Материал стен Ненесущие кирпичные стены с навесным вентилируемым фасадом из композитных панелей
Основания и фундаменты Свайные кусты из железобетонных висячих свай длиной 8 м со столбчатыми ростверками
Перекрытия Монолитные железобетонные балочные толщиной 200 мм
Кровля Плоская рулонная из наплавляемых материалов с внутренним водостоком
Метод расчёта конструкций Программный комплекс «Лира»
Дополнительные разделы Технико-экономическое сравнение вариантов, технология и организация строительства, сметный раздел, безопасность и экологичность
Программное обеспечение (графика) AutoCAD (DWG)
Программное обеспечение (ПЗ) MS Word
Количество листов чертежей 10 листов AutoCAD (DWG)
Объём пояснительной записки 130 листов MS Word
Проверка на антиплагиат Возможна по запросу
Demo-версия Доступна для ознакомления
Стоимость 4 000 руб.

Краткое описание объекта проектирования

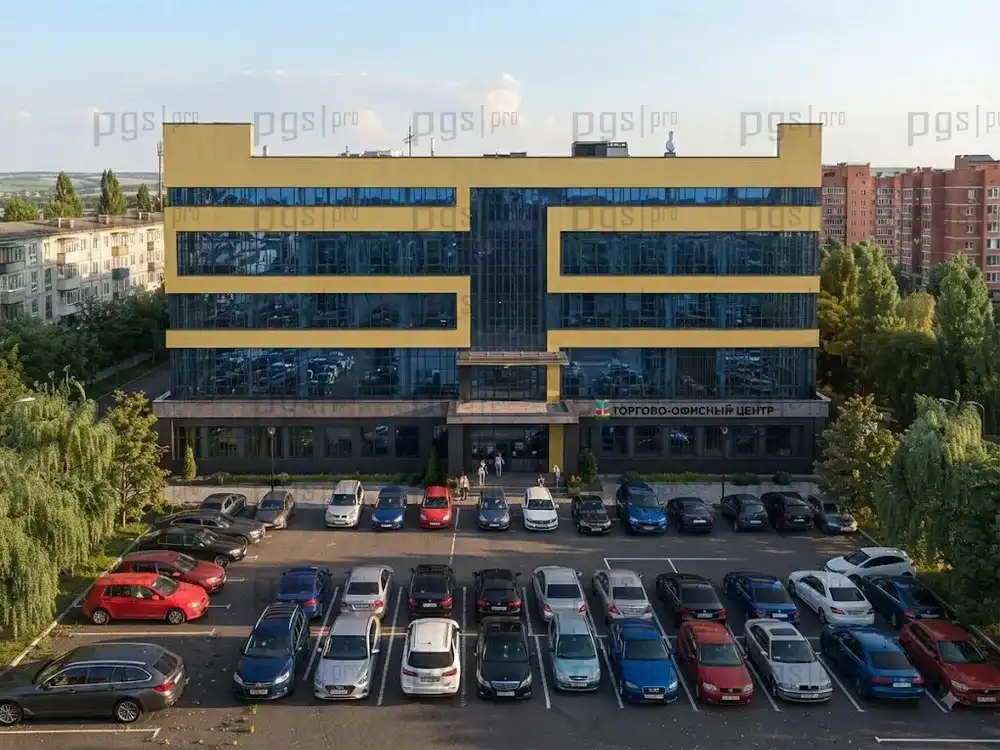

В данном дипломном проекте представлен готовый диплом ПГС по возведению современного четырехэтажного многофункционального здания в южной части города Кореновска Краснодарского края. Объект запроектирован в виде прямоугольного в плане объема, гармонично вписывающегося в окружающую городскую застройку вдоль улицы Суворова. Разработанный проект торгово-офисного здания предназначен для размещения крупного торгового центра строительно-отделочных материалов и комфортабельных офисных пространств с развитой инфраструктурой обслуживания.

Пояснительная записка проекта общим объемом 130 листов оформлена в программе MS Word и включает в себя полный комплекс инженерно-строительных расчетов, архитектурные чертежи, организационно-технологические решения и сметную документацию. Данная дипломная работа выполнена на высоком инженерном уровне с соблюдением актуальных строительных норм, что позволяет использовать ее как образцовый шаблон проекта. На странице нашего сайта вы можете оперативно купить проект в редактируемых форматах либо скачать проект сразу после оформления заказа.

Материалы выпуска ориентированы на студентов строительных факультетов, дипломников профиля ПГС и специалистов проектных организаций, готовящихся к защите выпускных квалификационных работ. Инженерная специфика объекта включает детальный расчет монолитного каркаса на сейсмические нагрузки интенсивностью до 8 баллов, характерные для площадки строительства в Краснодарском крае. Проект отличается глубокой проработкой энергоэффективности ограждающих конструкций, современных вентилируемых фасадов и эффективного разделения покупательских и деловых потоков.

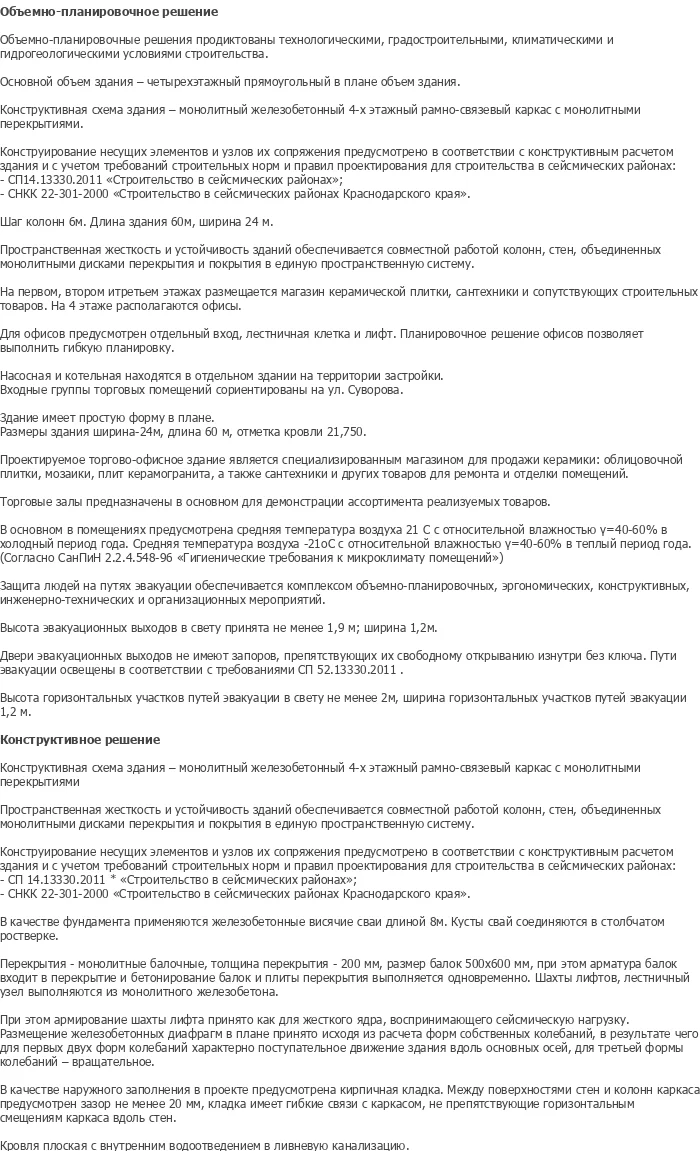

Архитектурно-планировочные решения

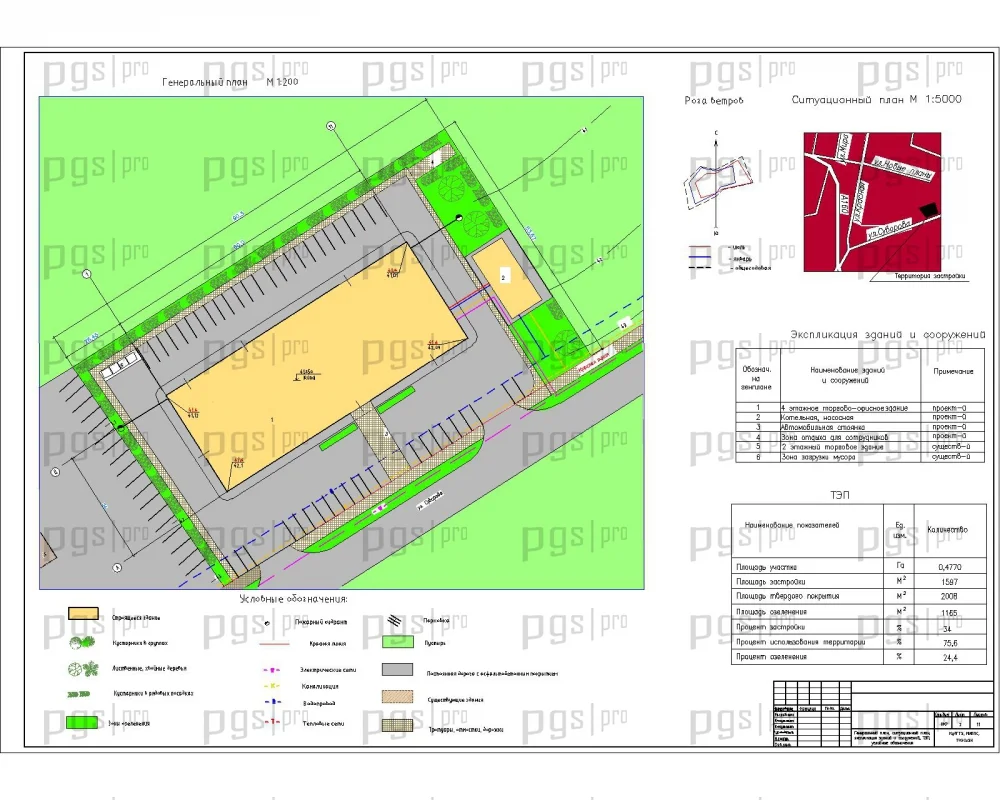

Объемно-планировочная структура представляет собой компактный четырехэтажный объем с размерами в осях 24×60 м и общей высотой 23,8 м. Здание размещено на участке площадью 0,477 га с организацией асфальтированных проездов, благоустроенных пешеходных путей и открытой автостоянки на 46 машино-мест. Главные входные группы ориентированы на улицу Суворова, обеспечивая беспрепятственный доступ посетителей и визуальную выразительность фасадов с витражным остеклением и композитными панелями.

Функциональное зонирование этажей четко разграничивает торговую и деловую части комплекса. Первые три этажа отведены под демонстрационные залы специализированного магазина керамической плитки, сантехники и строительных материалов с вспомогательными помещениями. Четвертый этаж занимает офисный блок свободной планировки с обособленным входом с улицы, выделенной лестничной клеткой и отдельным пассажирским лифтом. Проектом полностью обеспечены безопасные пути эвакуации, нормативные выходы и специализированные санузлы для комфортного пребывания маломобильных групп населения.

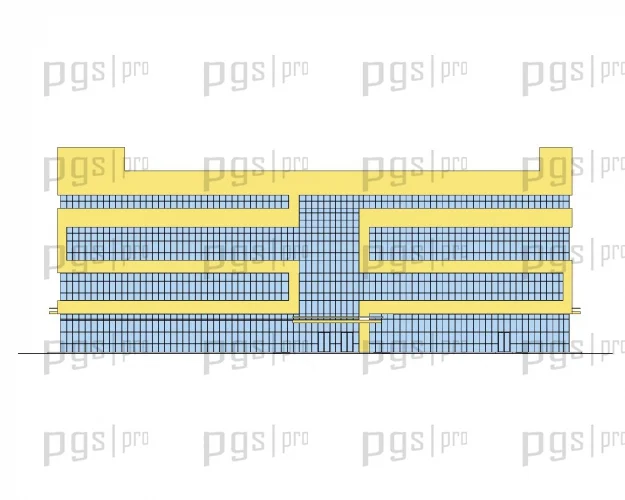

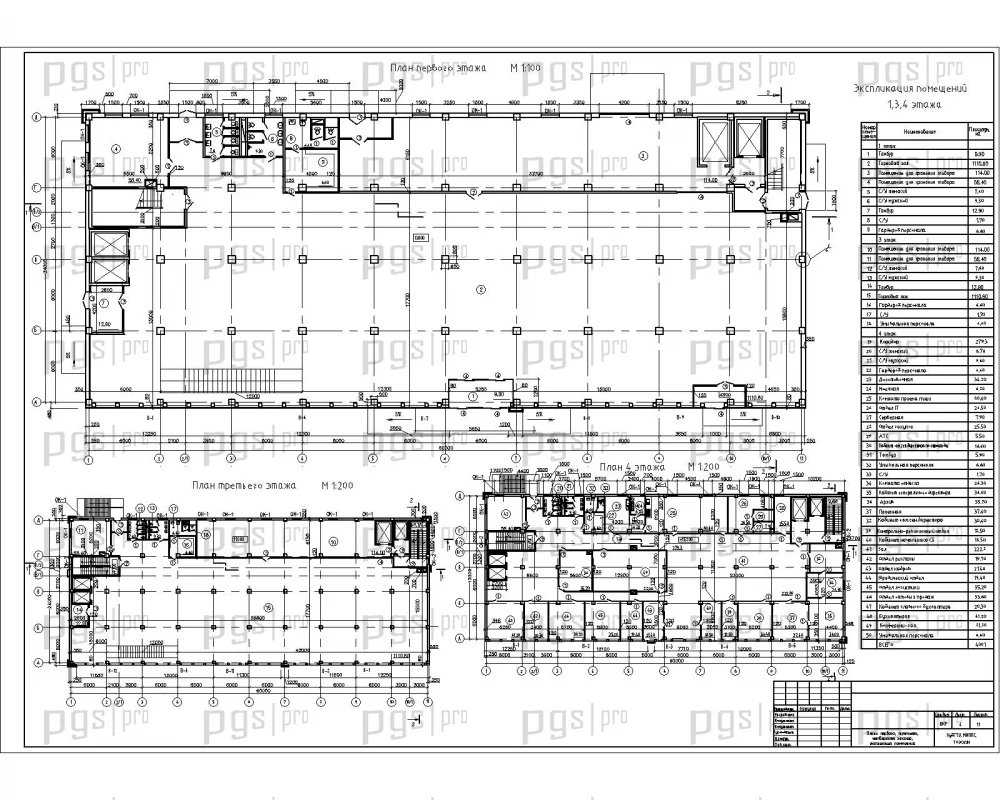

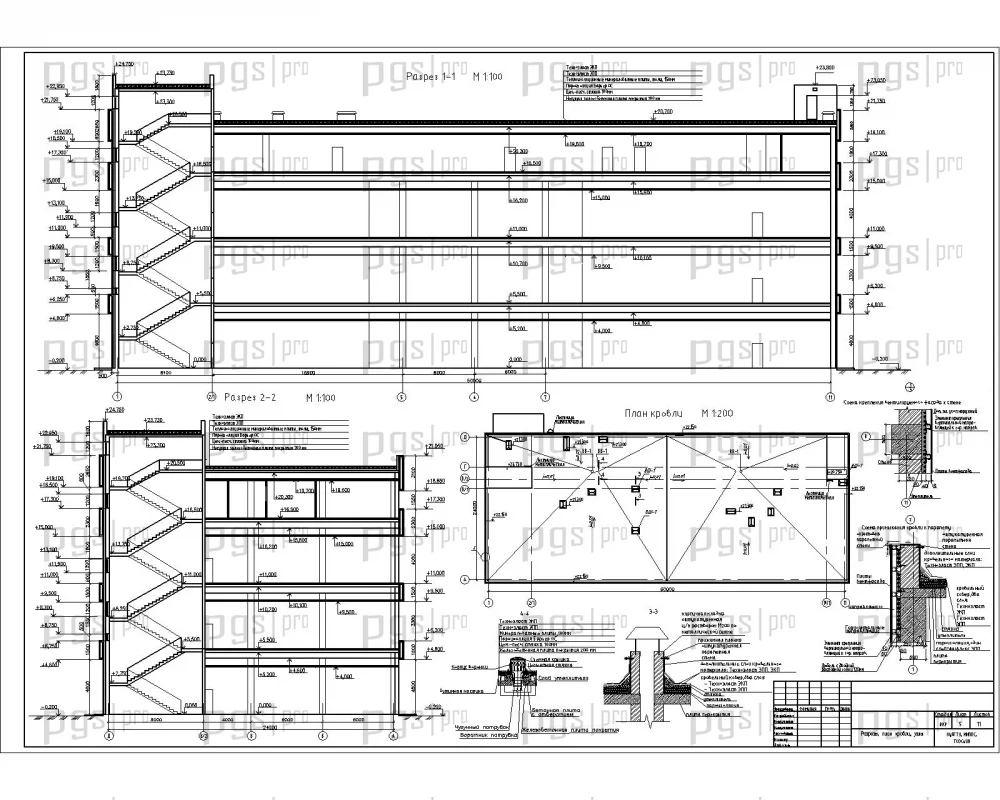

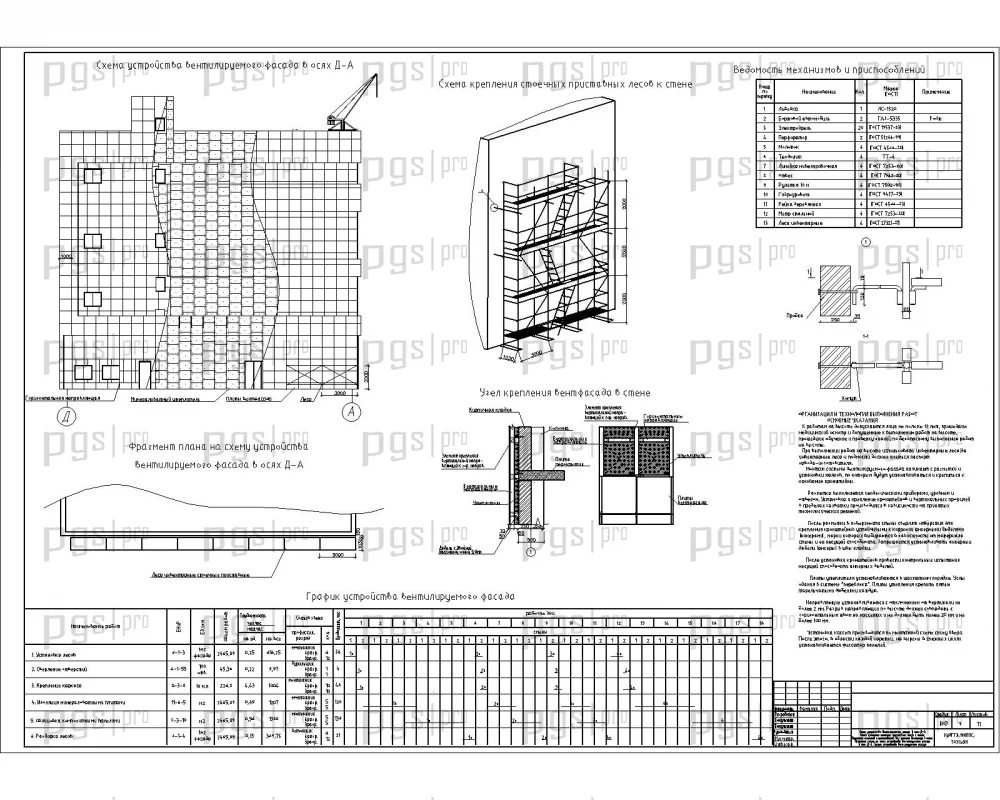

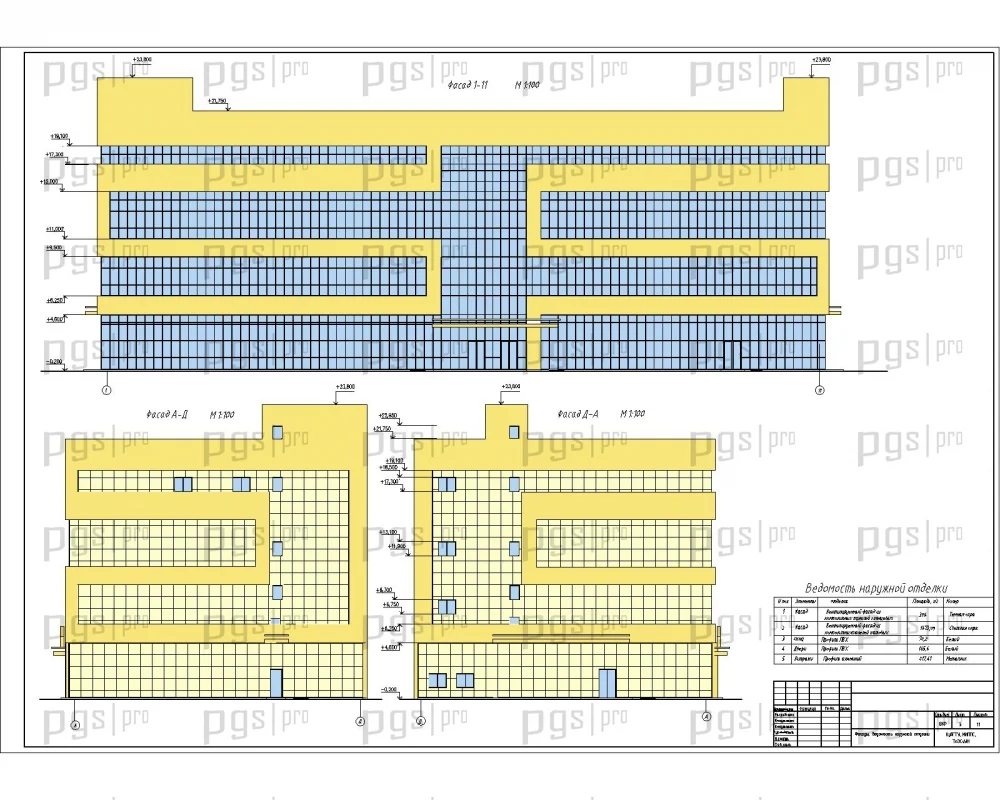

Графическая часть архитектурно-строительного раздела выполнена в программе AutoCAD (DWG) в строгом соответствии с действующими стандартами СПДС. Комплект включает генеральный план участка с элементами благоустройства, поэтажные планы с подробными экспликациями помещений, фасады здания с раскладкой навесных кассет, продольные и поперечные разрезы, а также схемы кровли и узлов сопряжения конструкций. Все листы содержат исчерпывающую информацию о высотных отметках, геометрических размерах и спецификациях заполнения проемов.

Конструктивные решения

Конструктивная схема здания решена в монолитном железобетонном рамно-связевом каркасе с регулярным шагом колонн 6×6 м и монолитными перекрытиями. Пространственная жесткость и устойчивость сооружения обеспечиваются совместной работой монолитных колонн, диафрагм жесткости, лифтовых шахт и лестничных узлов, образующих жесткое ядро в единой пространственной системе. Наружные ненесущие стены выполнены из кирпичной кладки толщиной 200 мм с деформационными швами от колонн не менее 20 мм и гибкими анкерными связями.

Фундаменты запроектированы в виде свайных кустов из железобетонных висячих свай длиной 8 м, объединенных монолитными столбчатыми железобетонными ростверками под колонны. Перекрытия приняты монолитными балочными толщиной 200 мм из бетона класса В25 с несущими монолитными балками сечением 500×600 мм. Кровля выполнена плоской совмещенной с эффективным утеплением из минераловатных плит толщиной 150 мм, уклонообразующей стяжкой, двухслойным наплавляемым кровельным ковром и организованным внутренним водостоком в ливневую канализацию.

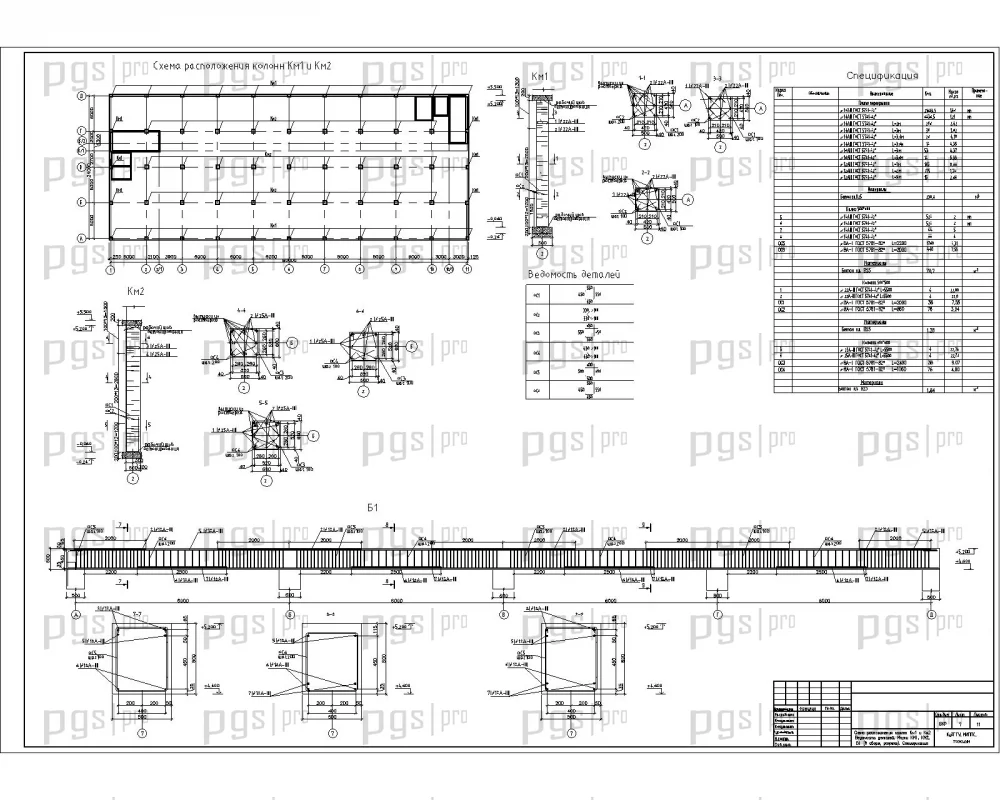

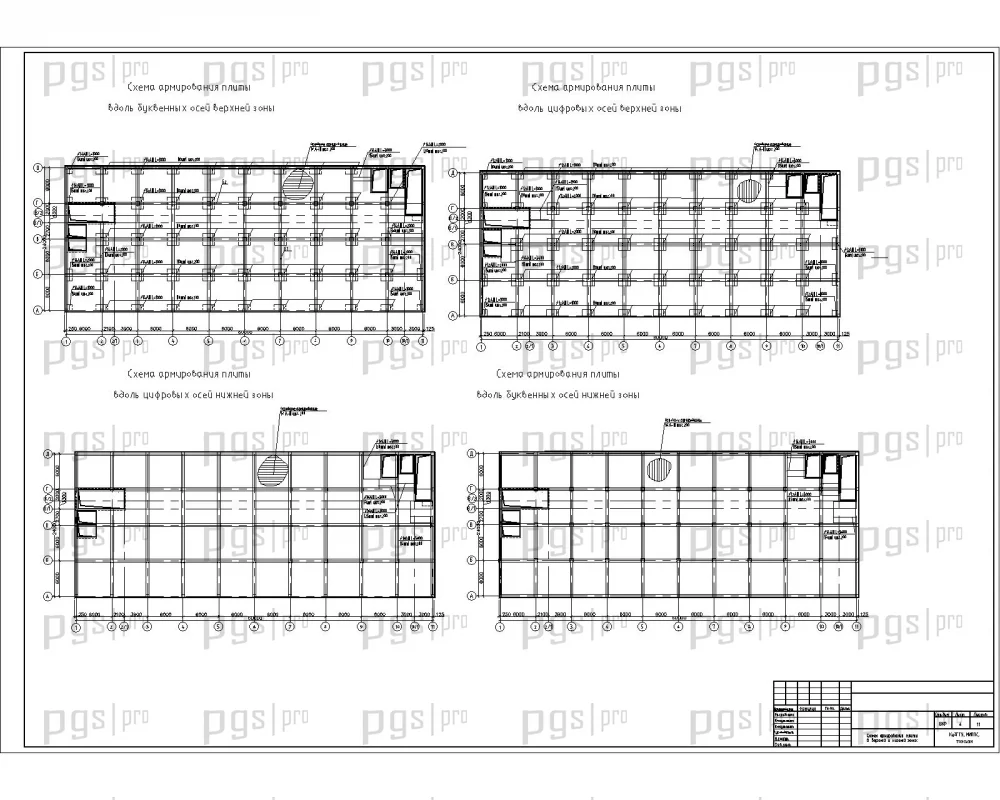

Пространственный статический и динамический расчет несущего остова выполнен в программном комплексе Лира (ПК ЛИРА-Windows 9.4) методом конечных элементов с учетом собственного веса, ветровых воздействий и сейсмических нагрузок. С использованием модуля ЛИР-АРМ выполнен подбор продольного и поперечного армирования плит перекрытий стержнями диаметром 14–16 мм класса А400, а также подобраны сечения колонн 500×500 мм и 600×600 мм с рабочей арматурой диаметром 22–25 мм. В чертежах марки КЖ подробно представлены схемы армирования монолитных перекрытий, колонн и фундаментных узлов.

Технология и организация строительства

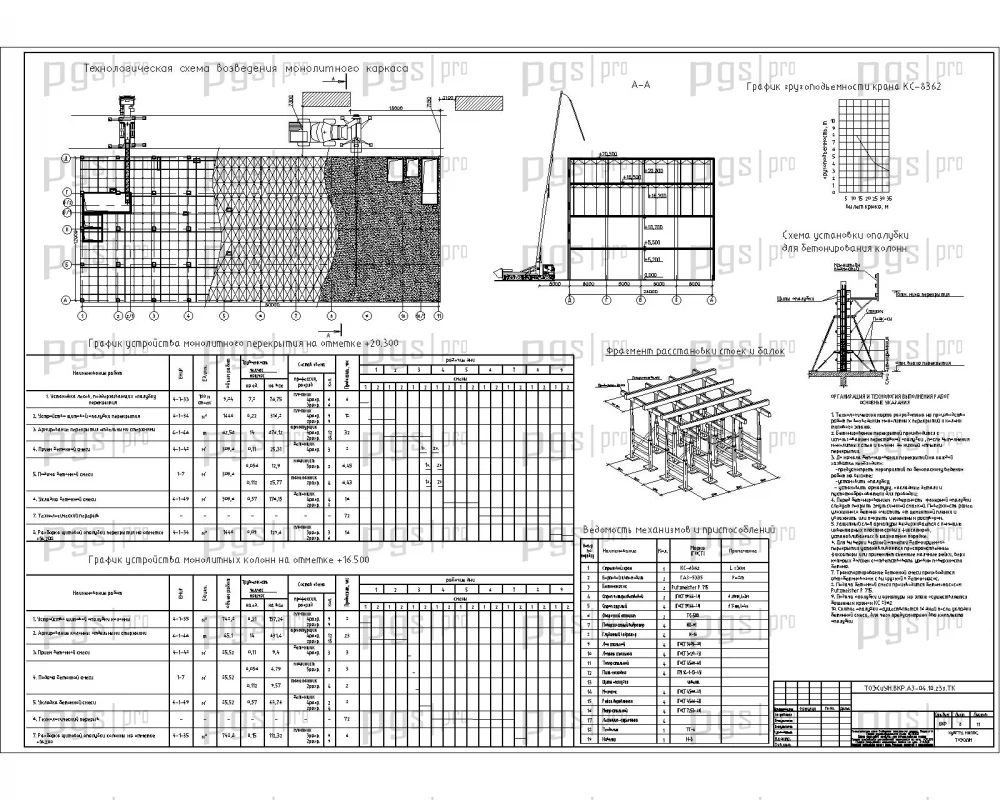

В технологическом разделе дипломного проекта разработана технологическая карта на устройство монолитного каркаса типового этажа, охватывающая процессы монтажа мелкощитовой опалубки, укладки арматуры, бетонирования перекрытий и колонн с уплотнением глубинными вибраторами. На основе технических расчетов требуемой грузоподъемности, высоты подъема и рабочего вылета стрелы подобран стреловой самоходный кран КС-8362 с длиной стрелы 30 м. В проекте подробно изложены методы контроля качества бетонных работ и правила безопасного производства строительно-монтажных процессов на высоте.

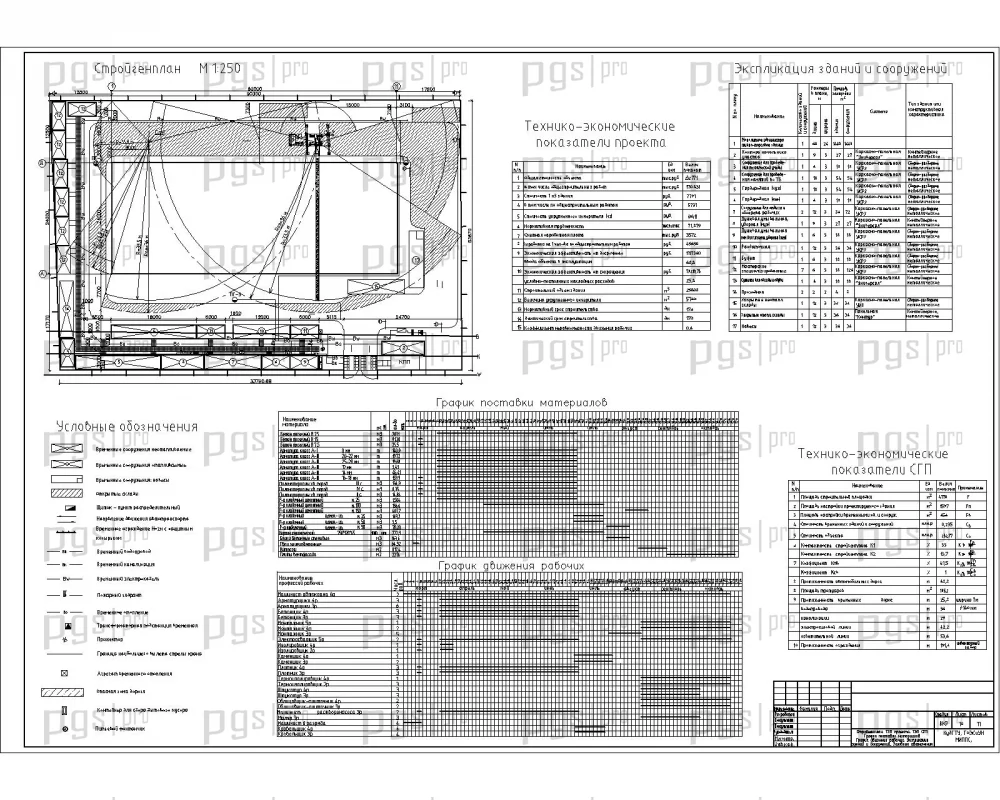

Строительный генеральный план разработан на период возведения монолитных конструкций надземной части с определением границ опасных и рабочих зон крана. На площадке запроектированы временные закольцованные автодороги с разъездами, открытые и закрытые приобъектные склады материалов, инвентарные бытовые здания типа УСРЗ, пункт мойки колес автотранспорта и временные инженерные коммуникации. Потребности строительства в электроэнергии полностью обеспечиваются закрытой трансформаторной подстанцией СКПТ-750, а временный водопровод рассчитан на совмещенный хозяйственно-производственный и противопожарный расход воды.

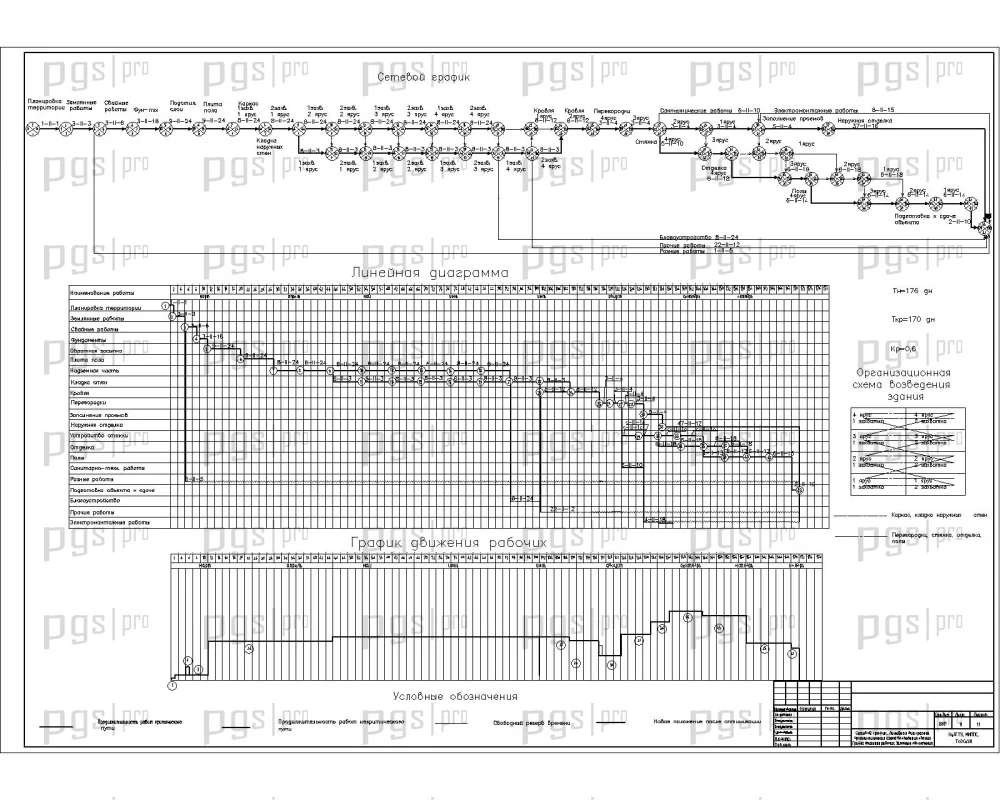

Организационная часть включает сетевой график возведения объекта с оптимизацией потоков по двум технологическим захваткам, что позволило сократить продолжительность работ до 170 рабочих дней. Сметная документация составлена базисно-индексным методом в ценах 2014 года на базе сметных нормативов и включает локальные сметы, объектный сметный расчет и сводный сметный расчет общей стоимостью 232,77 млн рублей. Раздел безопасности жизнедеятельности содержит детальные решения по охране труда при бетонных работах и комплекс мероприятий по охране окружающей среды.

Преимущества проекта

Комплексный ПГС дипломный проект торгово-офисного комплекса обладает рядом существенных преимуществ, гарантирующих успешное применение материалов при дипломном проектировании и подготовке к защите:

  • Полный состав проектной документации, охватывающий архитектурный, расчетно-конструктивный, организационно-технологический, экологический и экономический разделы.
  • Корректный пространственный расчет каркаса в сертифицированном комплексе ПК ЛИРА-Windows 9.4 с учетом динамических сейсмических воздействий на 8 баллов.
  • Качественно оформленные чертежи марки АР, КЖ и стройгенплана в редактируемом формате AutoCAD (DWG) с высокой степенью детализации узлов.
  • Наличие подробного технико-экономического сравнения вариантов конструкций межкомнатных перегородок с расчетом звукоизоляции и приведенных затрат.
  • Детально разработанная технологическая карта на бетонирование монолитных перекрытий и колонн с ведомостями машин, механизмов и трудозатрат.
  • Оптимизированный сетевой график строительства с обоснованным сокращением директивных сроков возведения объекта до 170 дней.
  • Реалистичный сметный расчет базисно-индексным методом с развернутыми локальными сметами на общестроительные, сантехнические и электромонтажные работы.
  • Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
Диплом №1142 "Торгово - офисное здание в г. Кореновск"
Диплом №1142 "Торгово - офисное здание в г. Кореновск"

Возможность частичного выкупа проекта:

Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
