Диплом №1143 "Офисный центр с паркингом в г. Белгород"

Представленный готовый диплом ПГС посвящен разработке современного делового комплекса в центральной части города Белгорода по улице Космонавтов. Здание запроектировано переменной этажности от 4 до 6 этажей со сложной конфигурацией в плане и эксплуатируемым подвальным этажом. Разработанный проект офисного центра предназначен для предоставления современных рабочих пространств, размещения кафе на 50 посадочных мест, автомойки и встроенной подземной автостоянки.

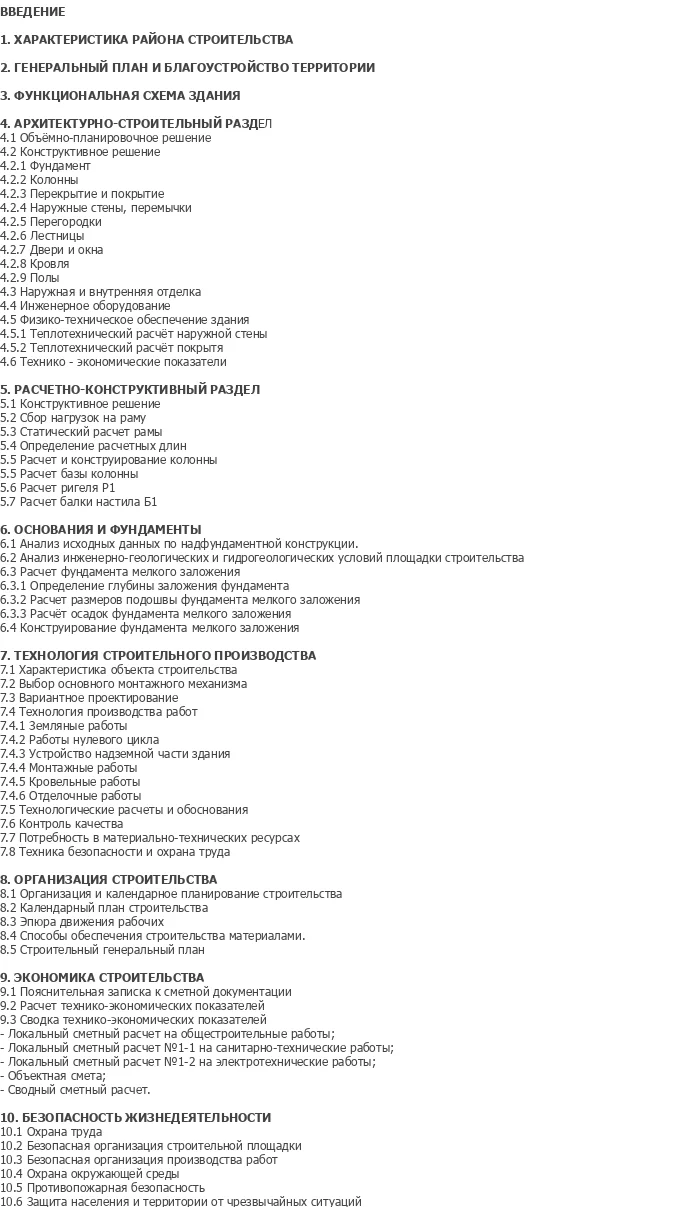

Пояснительная записка дипломного проекта общим объемом 119 листов оформлена в текстовом редакторе MS Word и содержит подробные архитектурные, расчетно-конструктивные и инженерные разработки. Высокое качество исполнения и строгое соблюдение действующих стандартов проектирования позволяют использовать материалы как надежный шаблон проекта. На странице инженерного каталога можно выгодно купить проект в полном объеме с чертежами или скачать проект сразу после оформления заказа.

Материалы проекта ориентированы на студентов инженерно-строительных специальностей и выпускников, проходящих подготовку к защите квалификационных работ. Инженерная часть включает статический расчет многоэтажного металлического каркаса в программном комплексе Лира  с определением усилий в колоннах, ригелях и узлах сопряжения. В объемно-планировочной структуре общественного здания детально решены функциональное зонирование людских потоков, вертикальный транспорт, подземная стоянка и доступность помещений для маломобильных групп населения.

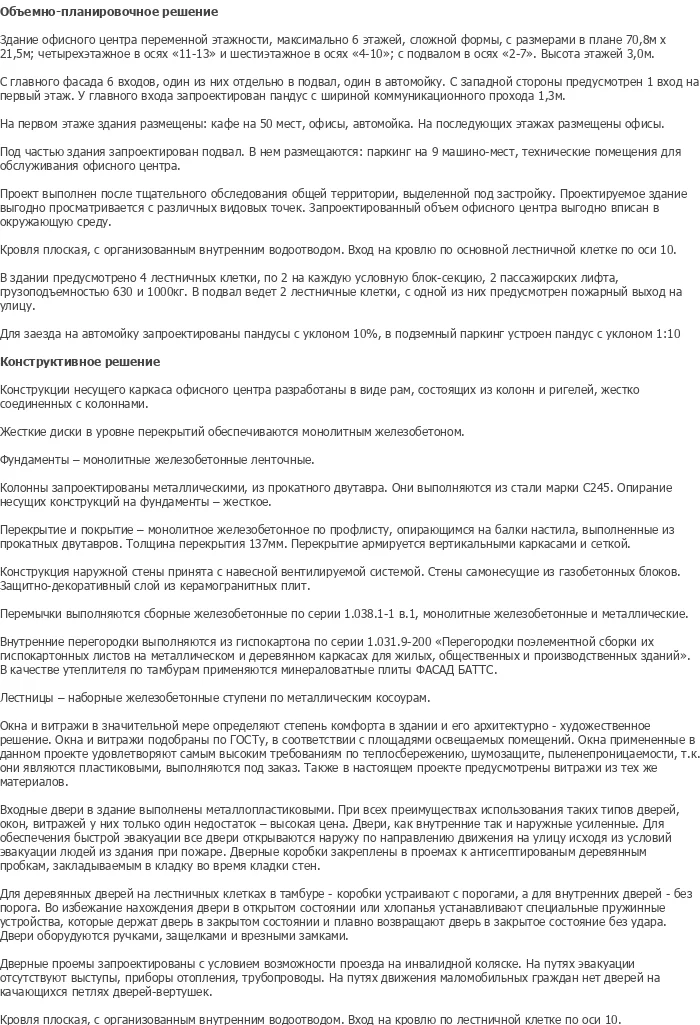

Здание офисного центра имеет сложную конфигурацию в плане с габаритными размерами 70,8×21,5 м и переменную этажность с максимальной высотой до 23,63 м. Четырехэтажный объем расположен в осях 11–13, а шестиэтажная секция запроектирована в осях 4–10 с высотой типовых этажей 3,0 м. В осях 2–7 предусмотрен отапливаемый подвальный этаж, вмещающий технические помещения и подземный паркинг на 9 легковых автомобилей.

На первом этаже организовано шесть обособленных входных групп с главного фасада, ведущих в офисные блоки, кафе на сырье на 50 мест и бокс автомойки. Вышерасположенные этажи отведены под офисные помещения коридорно-ячеечной структуры и конференц-залы с развитыми рекреационными холлами. Вертикальные коммуникации обеспечиваются четырьмя лестничными клетками и двумя пассажирскими лифтами грузоподъемностью 630 кг и 1000 кг, а для маломобильных граждан главный вход оборудован удобным пандусом с уклоном 10%.

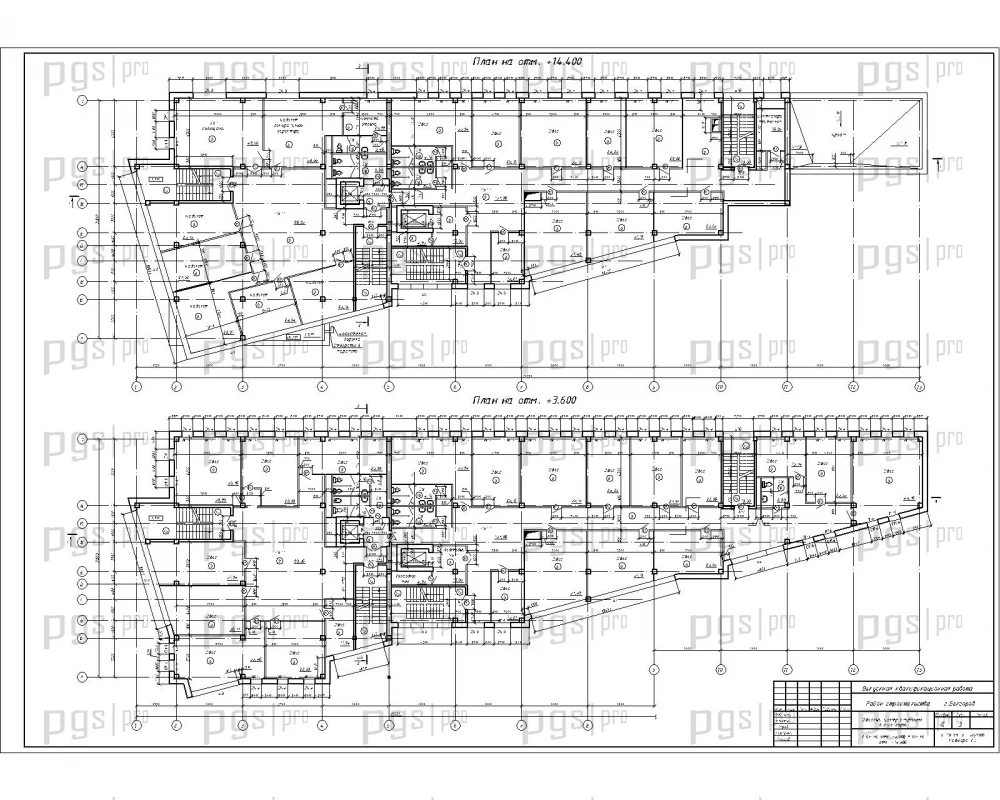

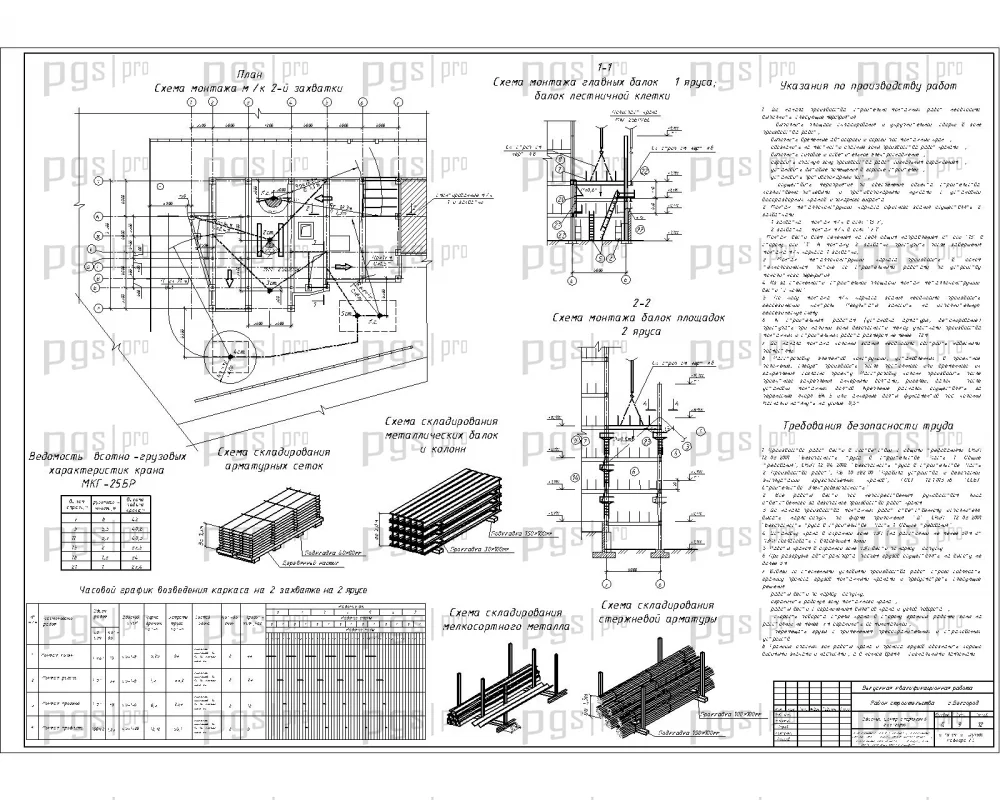

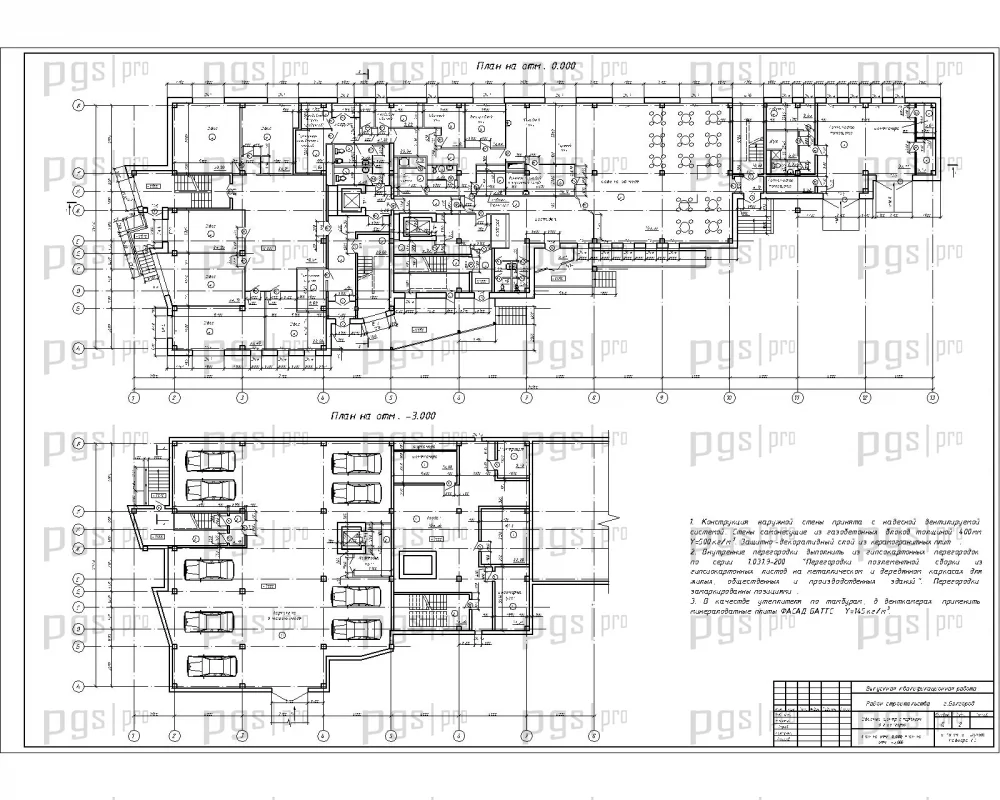

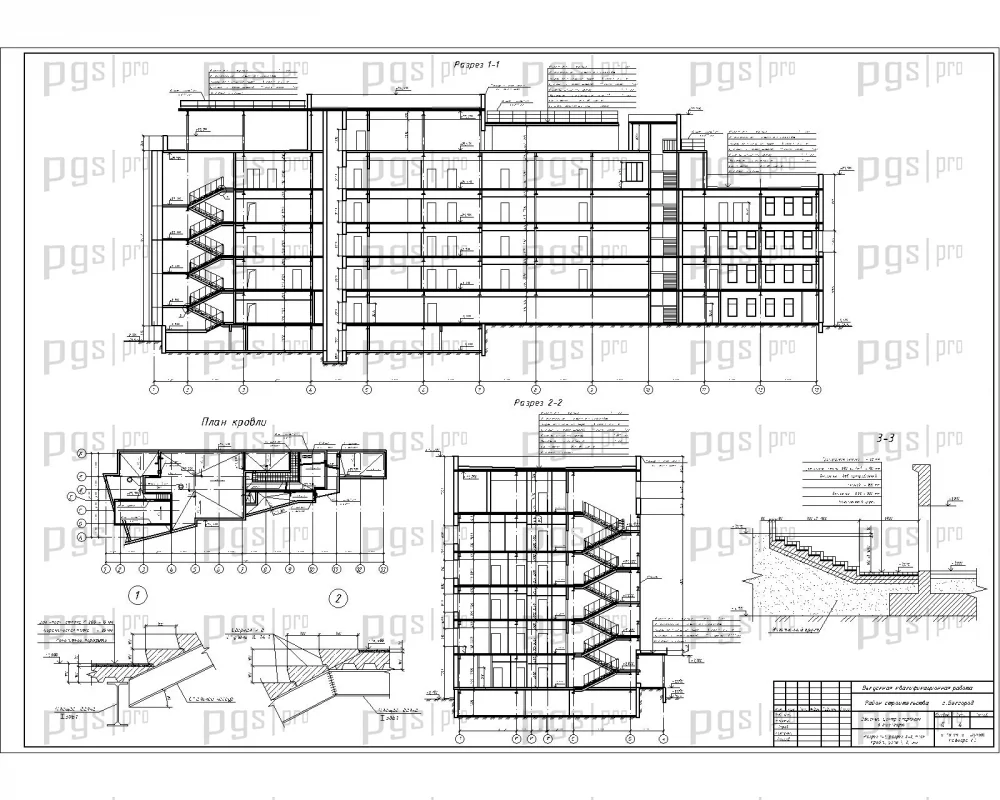

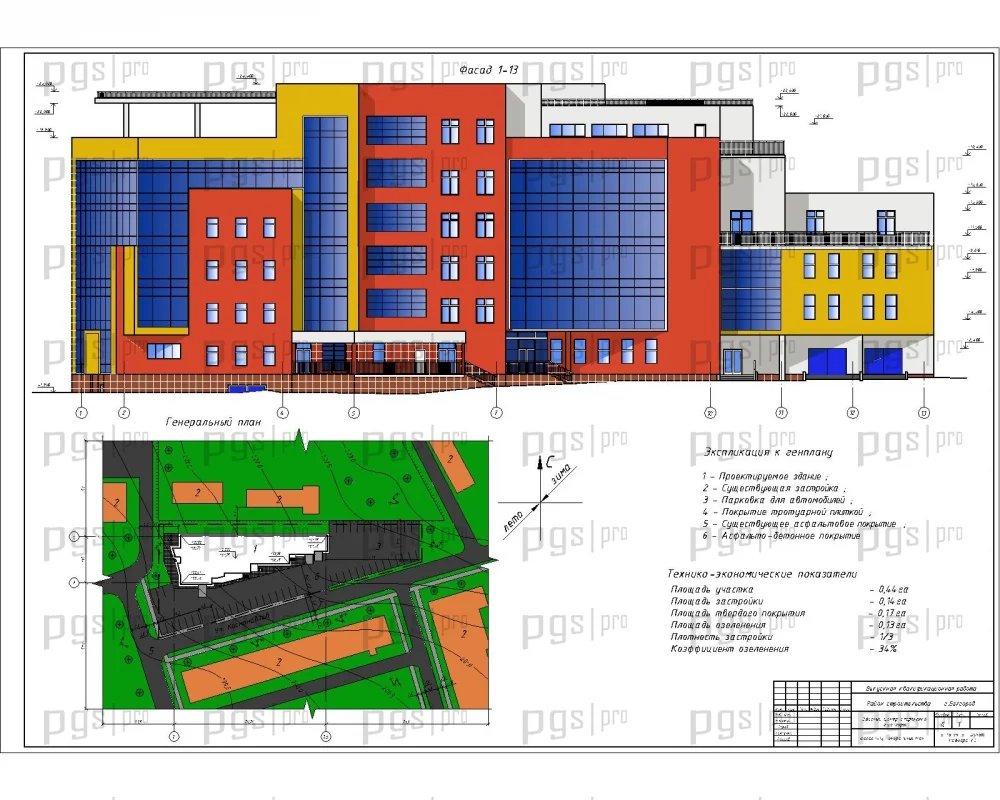

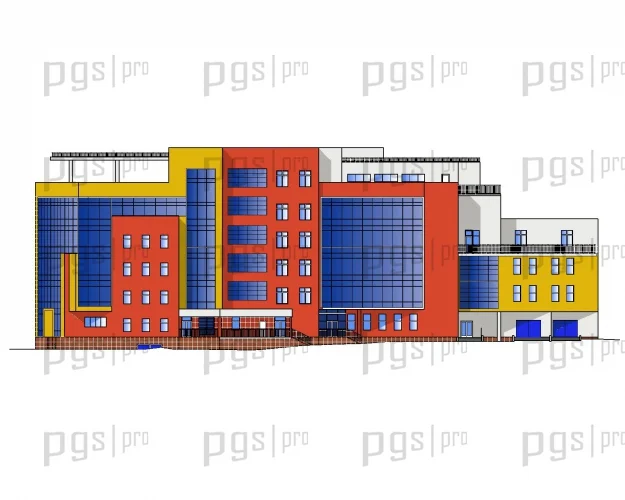

Графическая часть проекта включает 12 листов чертежей, выполненных в программе AutoCAD (DWG) с высокой детализацией архитектурных элементов. Комплект содержит ситуационный и генеральный план участка площадью 0,44 га с открытой автостоянкой на 47 мест, поэтажные планы с экспликациями помещений, фасады, разрезы и схему плоской кровли. Чертежи полностью увязаны со спецификациями заполнения оконных и дверных проемов, а также ведомостями внутренней и наружной отделки.

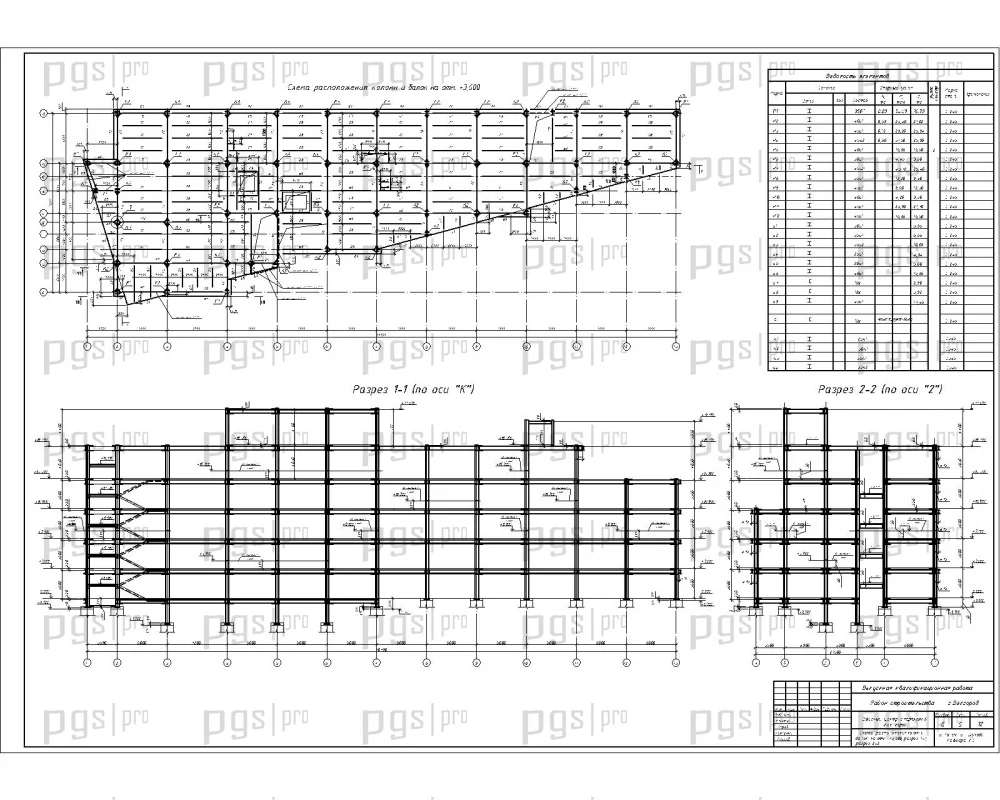

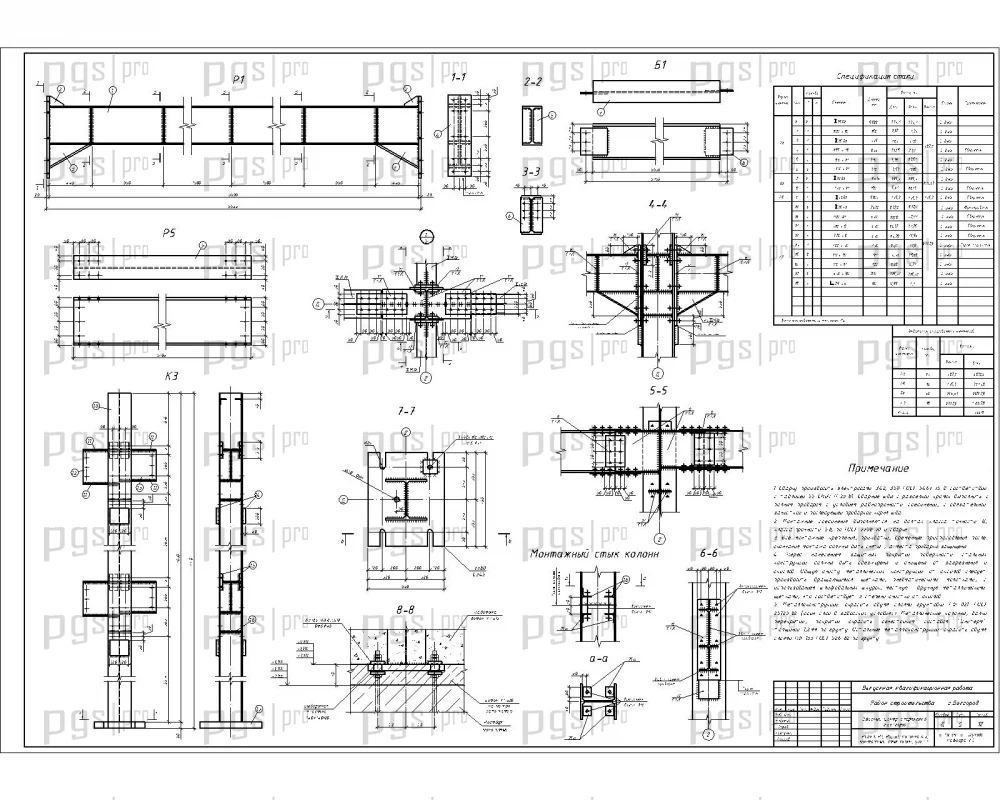

Несущий остов офисного центра запроектирован по схеме полного стального рамного каркаса с регулярной сеткой колонн и жестким рамным сопряжением ригелей с колоннами. Вертикальные несущие элементы выполнены из широкополочных прокатных двутавров колонного типа 35К1 из стали С345, а горизонтальные ригели — из двутавров 35Б1 из стали С245. Жесткие диски перекрытий образованы монолитной железобетонной плитой толщиной 137 мм по профнастилу, опирающемуся на второстепенные балки настила 30Б1.

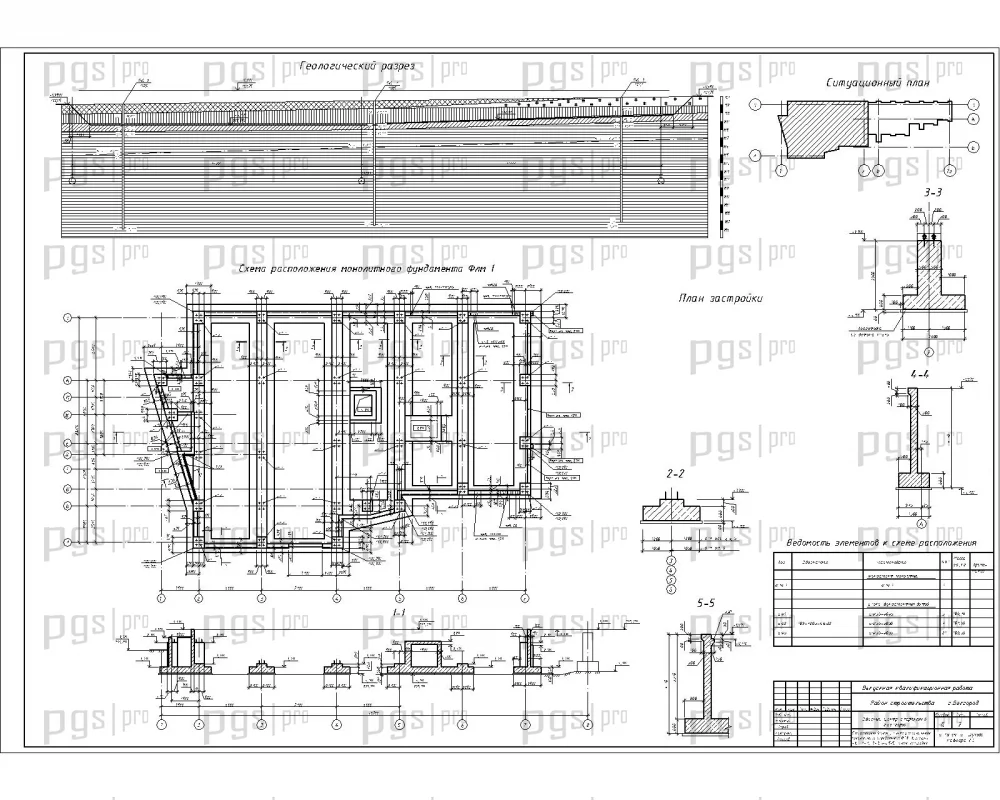

В качестве оснований и фундаментов приняты монолитные железобетонные ленточные фундаменты с жестким закреплением стальных колонн через литые опорные плиты толщиной 80 мм на бетонной подготовке В7,5. Наружные ограждающие конструкции запроектированы в виде самонесущих стен из автоклавных газобетонных блоков плотностью 400 кг/м³ с навесной фасадной системой и облицовкой плитами из керамогранита. Совмещенная плоская кровля выполнена с утеплением плитами пенополистирола толщиной 150 мм, уклонообразующим керамзитовым слоем, двухслойным ковром из линокрома и внутренним водостоком.

Статический расчет пространственного каркаса выполнен в вычислительном комплексе Лира с учетом постоянных нагрузок, временных нагрузок на перекрытия, снегового покрова для II климатического района и пульсационного ветрового давления. По результатам расчета определены неблагоприятные сочетания усилий, проверена общая пространственная жесткость рам и подобраны сечения стержней по предельным состояниям. В конструктивном разделе представлены подробные расчеты базы колонны, болтовых узловых соединений на срез и смятие, а также ведомости металлических элементов.

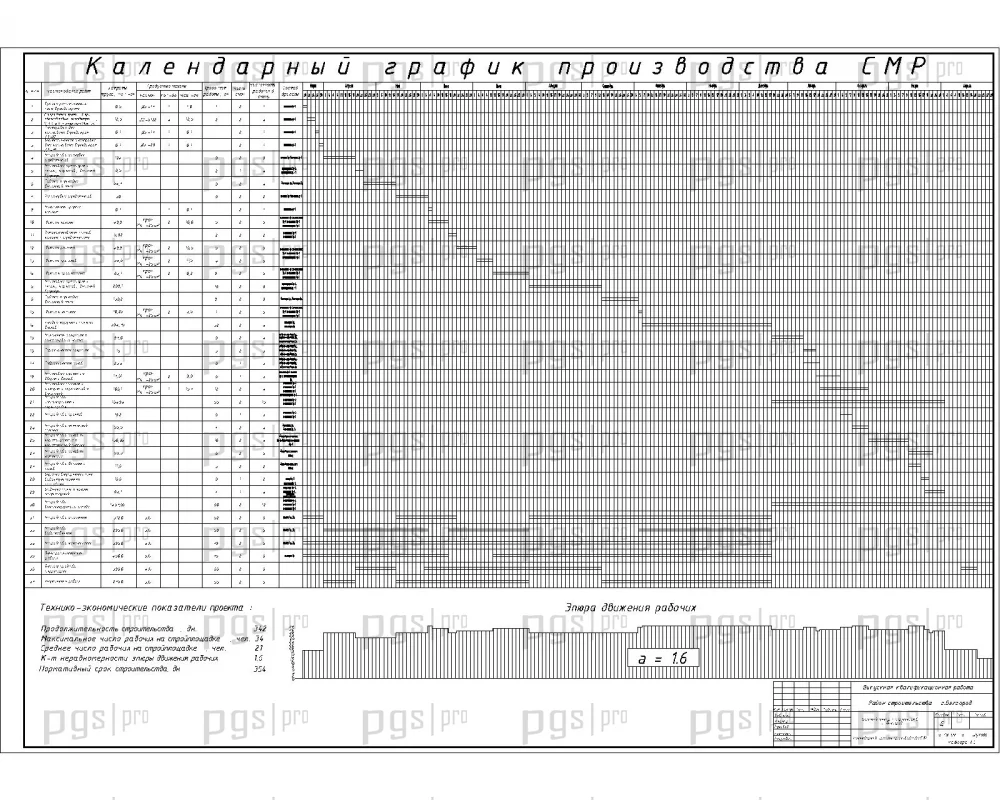

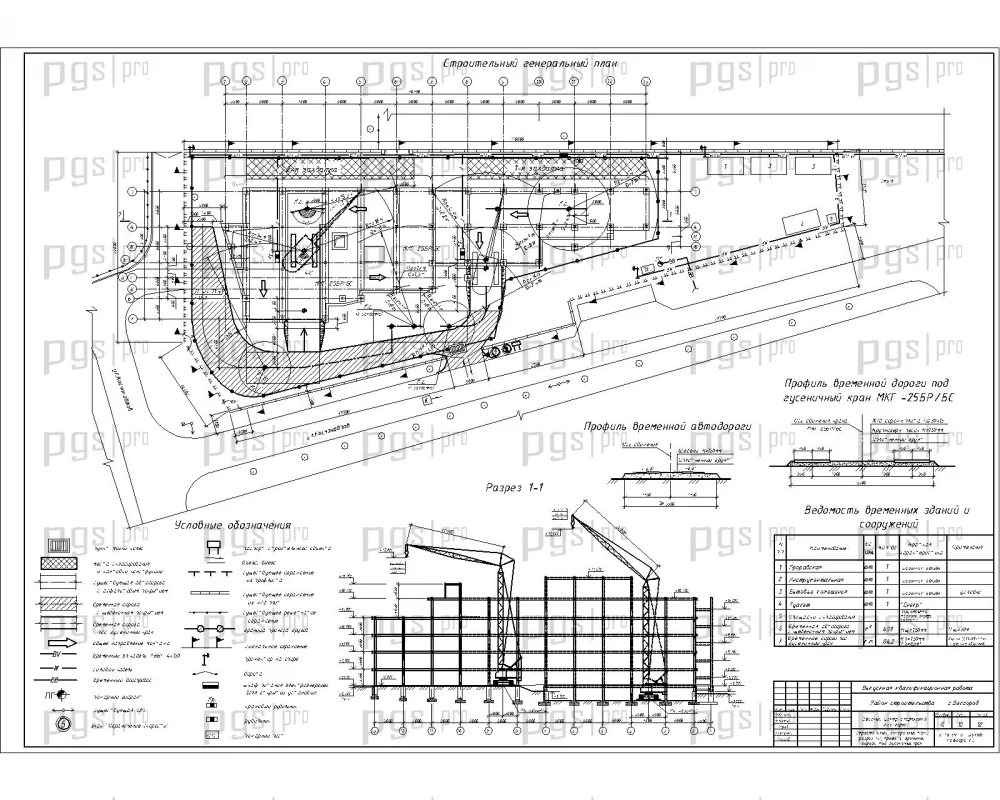

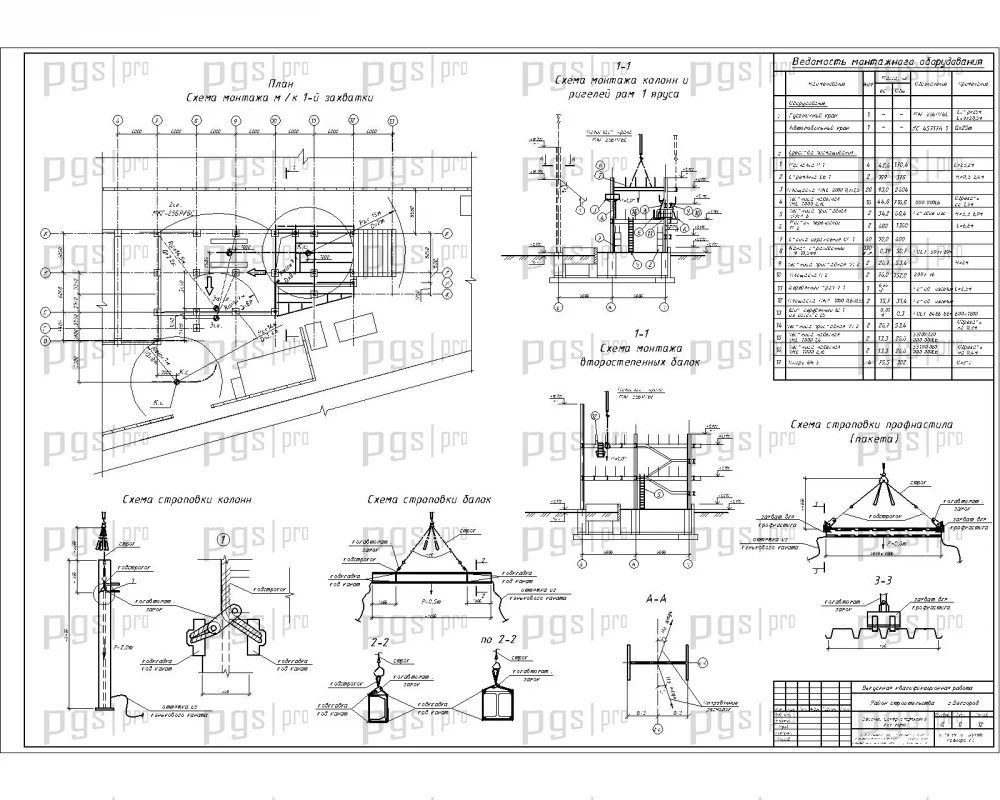

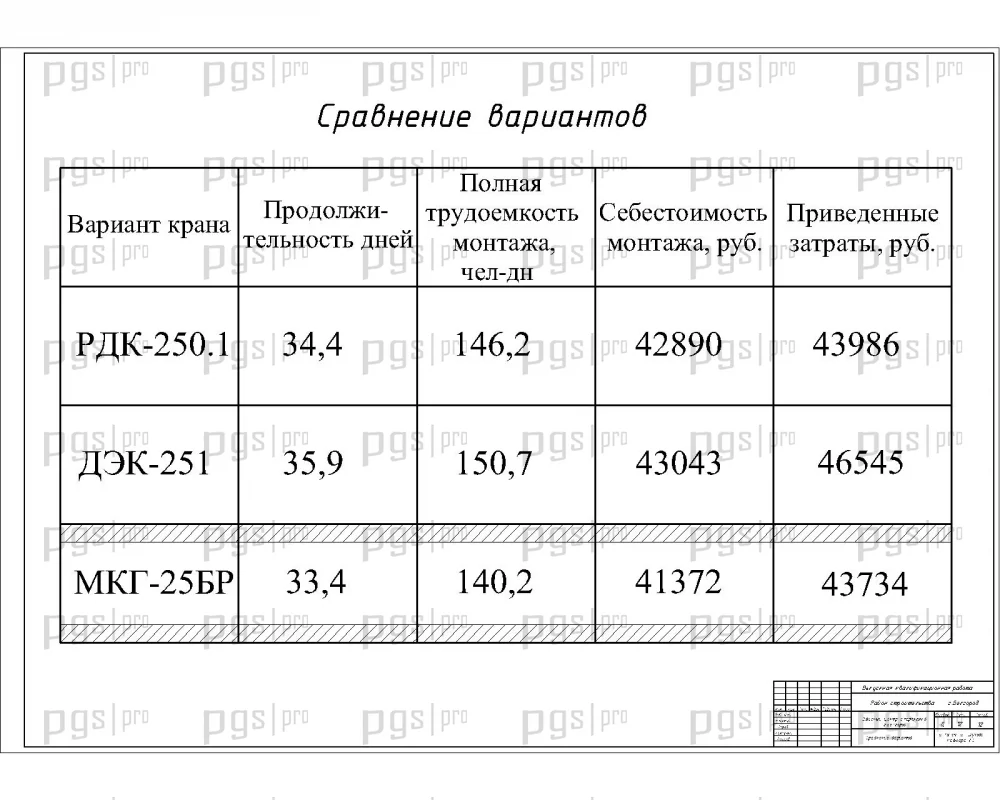

Организация строительного производства базируется на решениях стройгенплана, привязанного к земельному участку площадью 0,44 га по улице Космонавтов в Белгороде с учетом примыкающей жилой застройки и телевышки. Возведение шестиэтажного здания со строительным объемом 21637,05 м³ предусматривает поточное выполнение земляных работ под ленточные монолитные фундаменты, монтаж металлоконструкций рамного каркаса и бетонирование дисков перекрытий. На строительной площадке предусмотрены временные подъездные пути шириной более 6 метров, площадки складирования металлопроката и газобетонных блоков, а также безопасный отвод поверхностных вод.

Общая площадь возводимого офисного центра составляет 4134,30 м² при полезной площади 3688,60 м², что обеспечивает высокие коэффициенты рациональности объемно-планировочных решений. Строительно-монтажные процессы регламентируют соблюдение требований охраны труда при работе на высоте, электробезопасности при подключении временных силовых сетей 0,4 кВ и противопожарных мероприятий. В проекте предусмотрены необходимые меры по защите окружающей среды, включающие сохранение зеленых насаждений и организованный вывоз строительного мусора.

Разработанный ПГС дипломный проект делового центра с подземной автостоянкой и объектами обслуживания отличается высокой степенью инженерной проработки и имеет ряд ключевых достоинств:

• Соответствие объемно-планировочных решений градостроительным условиям центральной части города Белгорода.
• Реализация надежного металлического рамного каркаса с жесткими дисками монолитных перекрытий по профилированному настилу.
• Подробный статический расчет несущих рам в расчетном комплексе ПК Лира с подбором профилей колонн и ригелей.
• Наличие энергоэффективных фасадных решений с применением газобетонных блоков и навесного вентилируемого фасада из керамогранита.
• Комплексная разработка функциональной схемы с разделением потоков офисных служащих, посетителей кафе, автомойки и паркинга.
• Проработанные чертежи марки АР и КМ в редактируемом формате AutoCAD (DWG) с полным комплектом спецификаций.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
