Диплом №1144 "Гостиница на 600 мест в г. Адлер"

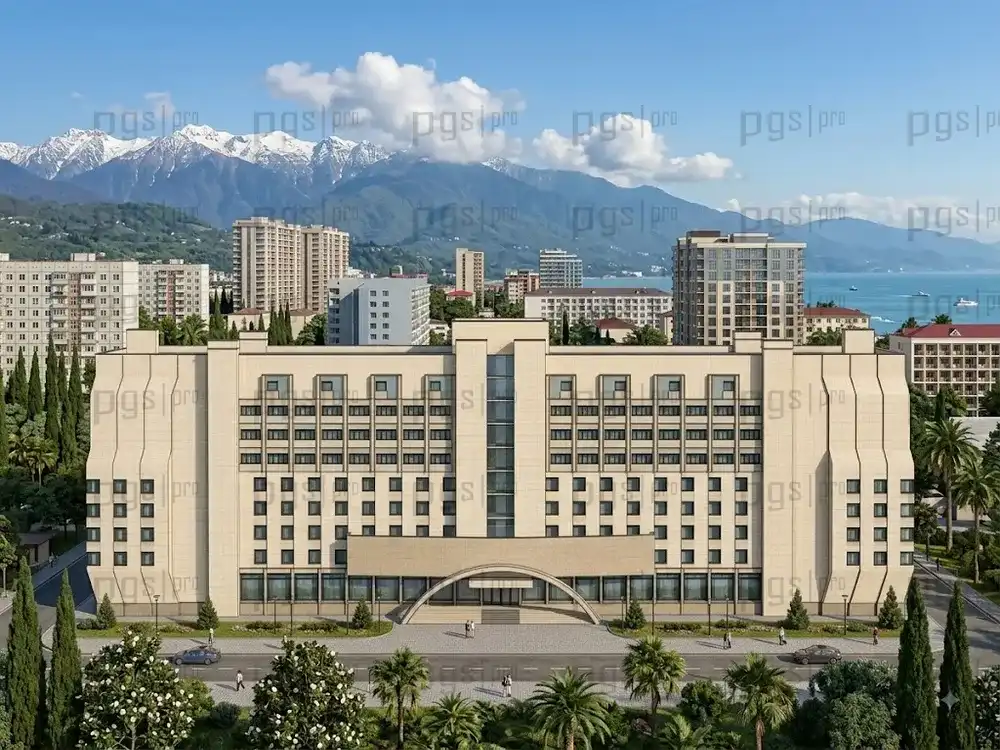

Готовый диплом ПГС представляет собой комплексный проект девятиэтажного гостиничного комплекса круглогодичного функционирования вместимостью на 600 мест в курортном городе Адлере. Архитектурно-пространственная композиция здания состоит из жилого девятиэтажного корпуса и двухэтажного ресторанного блока, объединенных крытым переходом. Разработанный проект гостиницы ориентирован на создание комфортной курортной среды с развитой инфраструктурой обслуживания и предназначен для размещения во вновь осваиваемом микрорайоне города.

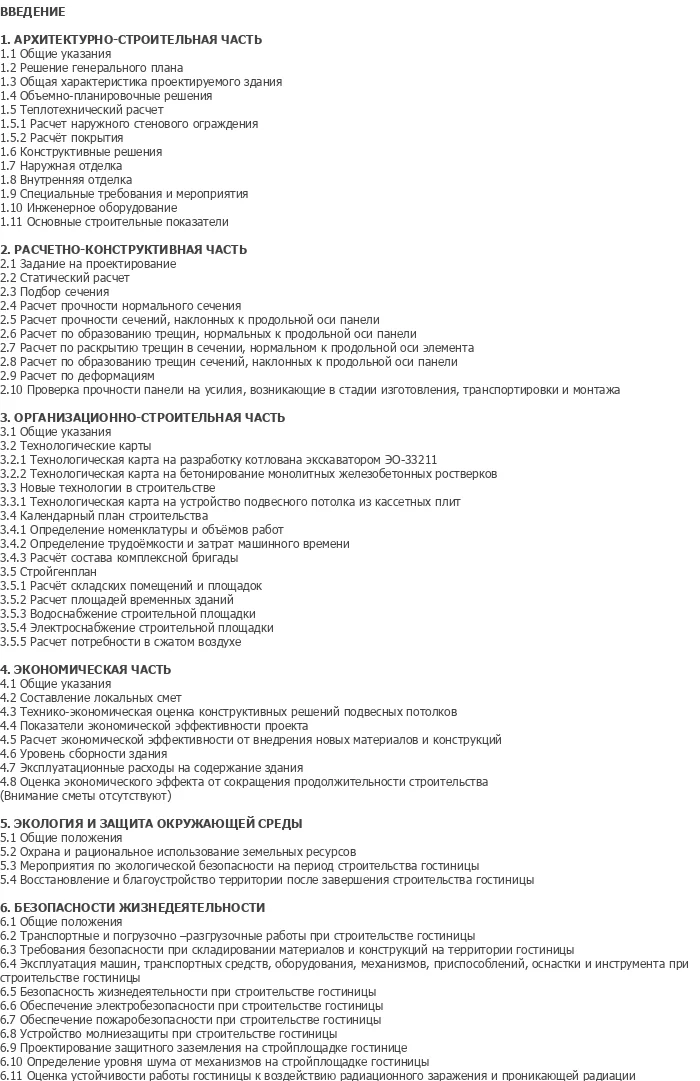

Пояснительная записка к проекту включает 174 листа расчетно-теоретических и технологических материалов, оформленных в текстовом редакторе MS Word. Представленная дипломная работа содержит полный комплект расчетов строительных конструкций, организационно-технологических карт, сметных ведомостей и экологических обоснований, что делает ее отличной базой как готовый шаблон проекта. На странице нашего онлайн-каталога можно в любое время выгодно купить проект или сразу скачать проект после оплаты в удобном цифровом виде.

Материалы проекта будут полезны студентам профильных строительных факультетов и выпускникам инженерных специальностей, готовящимся к защите квалификационных работ. Инженерная специфика проектирования учитывает сложные гидрогеологические условия Черноморского побережья и расчетную сейсмичность района площадки 8 баллов. В расчетной части подробно выполнен детальный ручной расчет предварительно напряженной сборной многопустотной плиты перекрытия по двум группам предельных состояний с учетом трещиностойкости и прогибов.

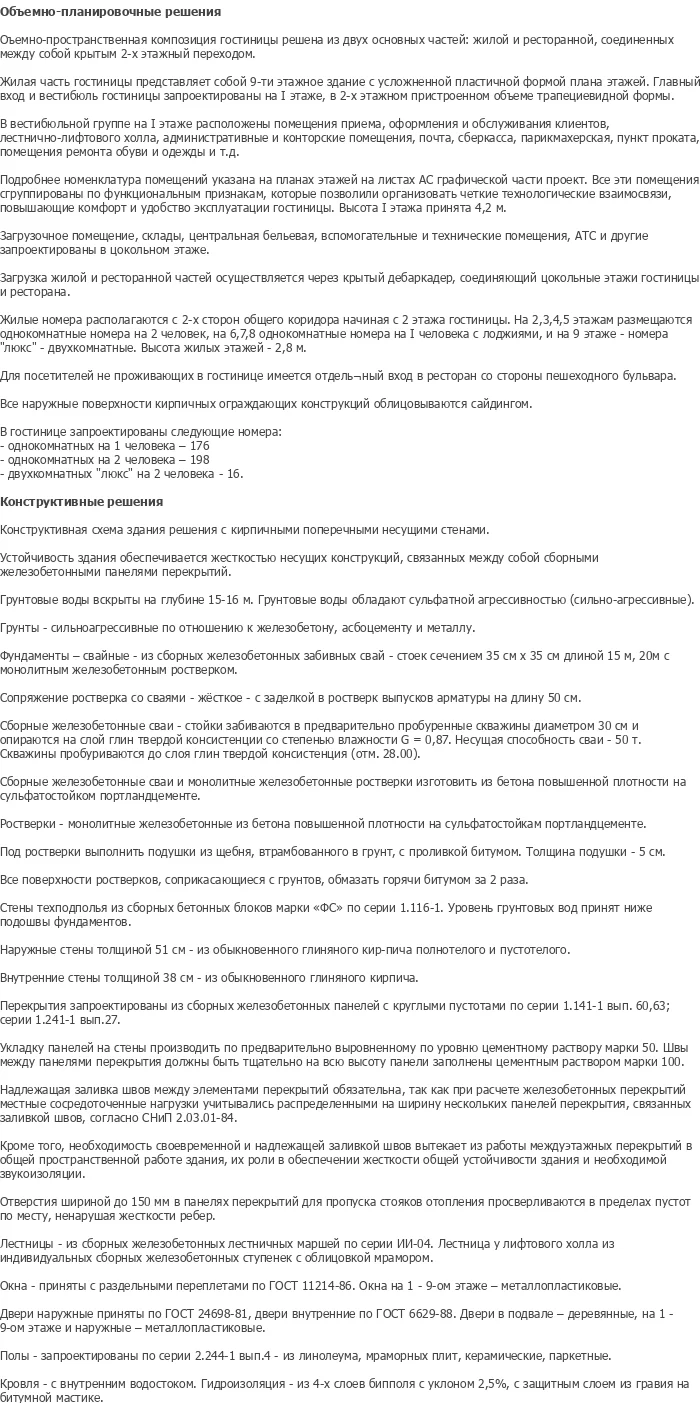

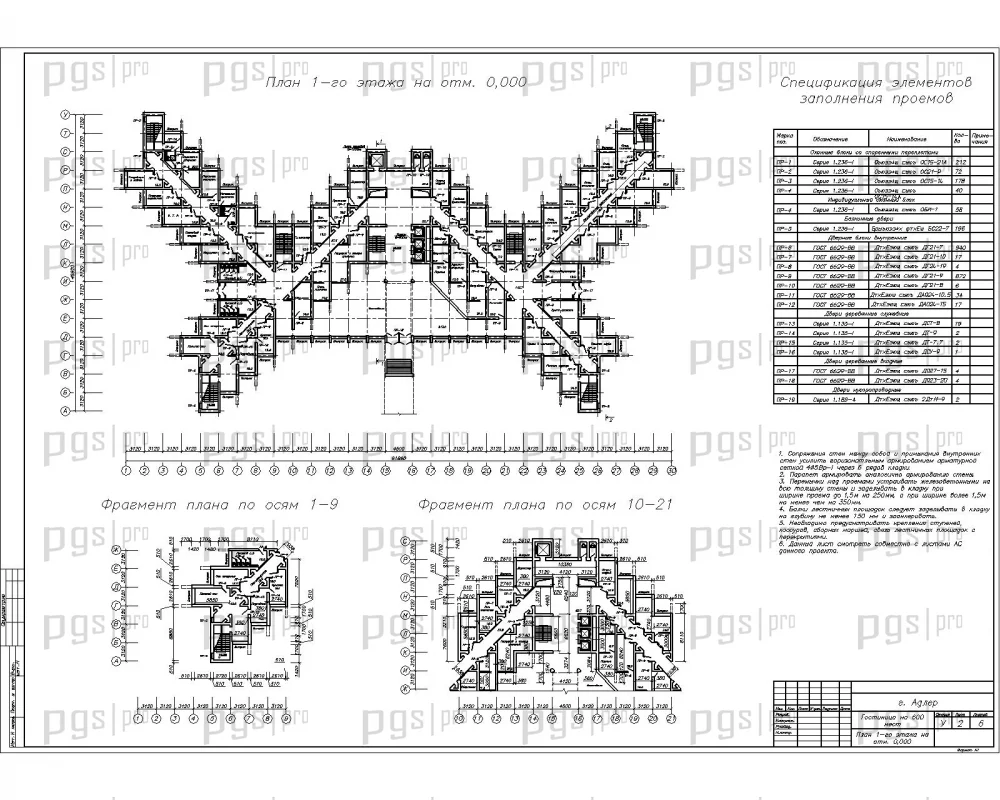

Девятиэтажный жилой объем гостиницы отличается выразительной пластичной конфигурацией плана и дополнен двухэтажным пристроенным объемом вестибюльной группы трапециевидной формы. На первом этаже сосредоточены службы приема и оформления гостей, административные кабинеты, почтовое отделение, сберкасса, парикмахерская и пункты бытового обслуживания. В цокольном этаже запроектированы центральная бельевая, складские помещения, технические узлы, автоматическая телефонная станция и дебаркадер для разгрузки.

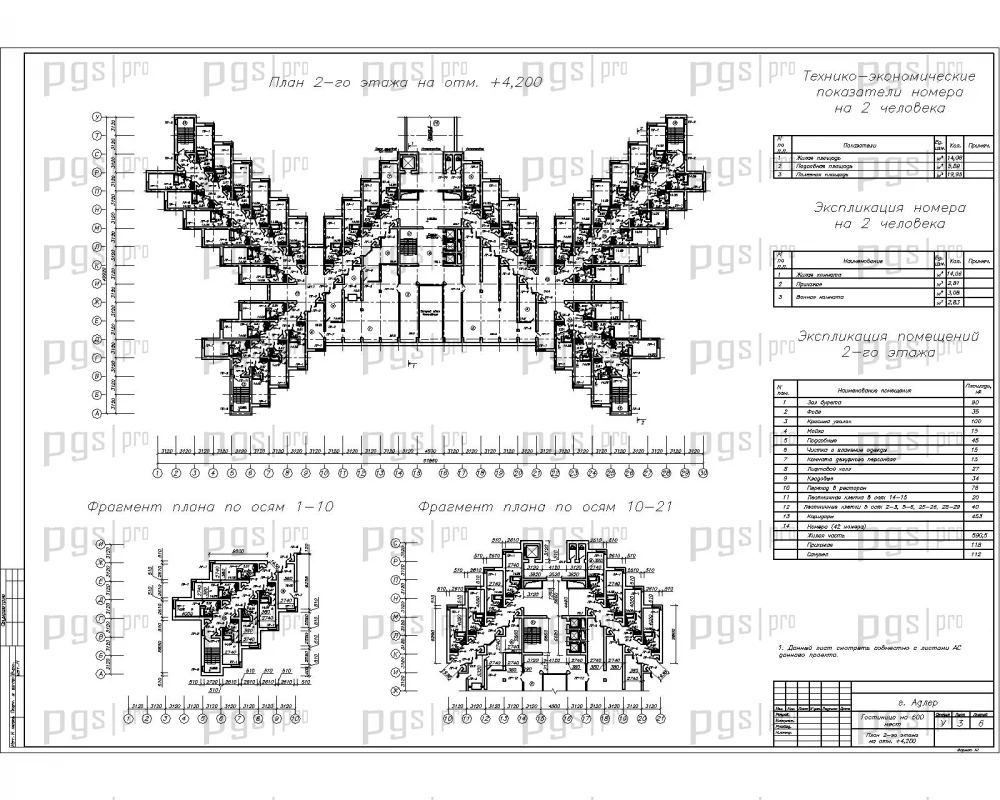

Начиная со второго этажа организовано комфортное размещение жилых номеров по обе стороны световых коридоров с высотой этажей 2,8 м. Номерной фонд включает 176 одноместных номеров, 198 двухместных номеров и 16 двухкомнатных номеров категории «люкс» на верхнем девятом этаже с просторными лоджиями. Здание оборудовано четырьмя лестничными клетками, развитыми лифтовыми холлами и автономными эвакуационными выходами, а для независимого доступа посетителей в ресторан предусмотрен вход со стороны пешеходного бульвара.

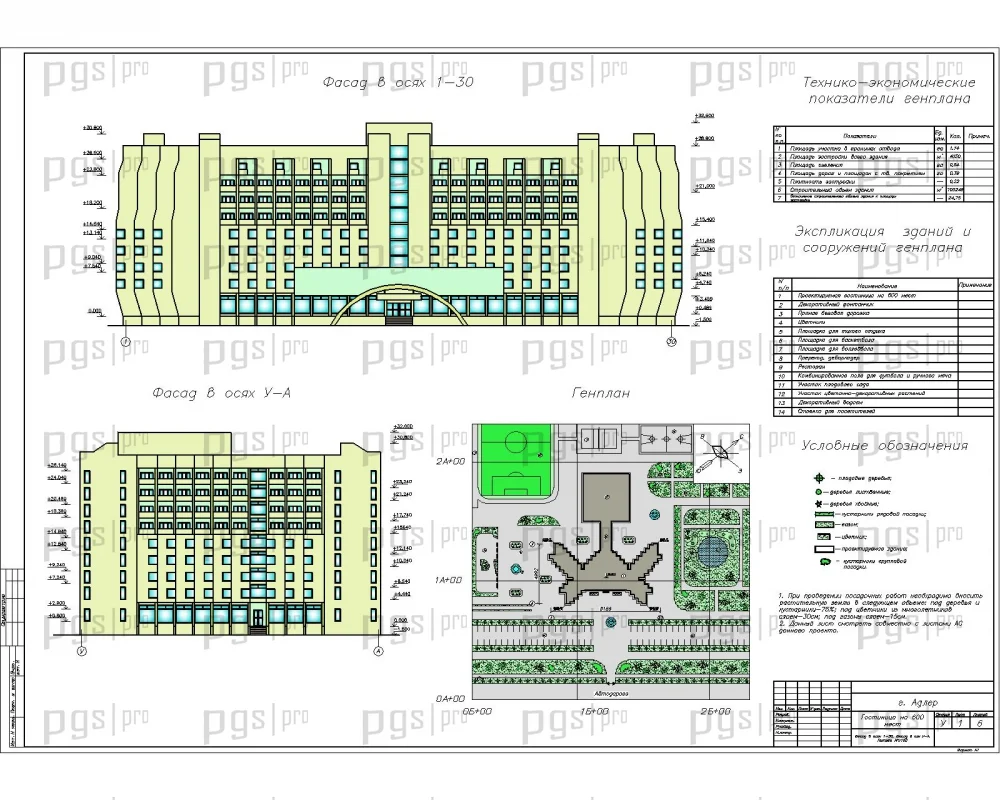

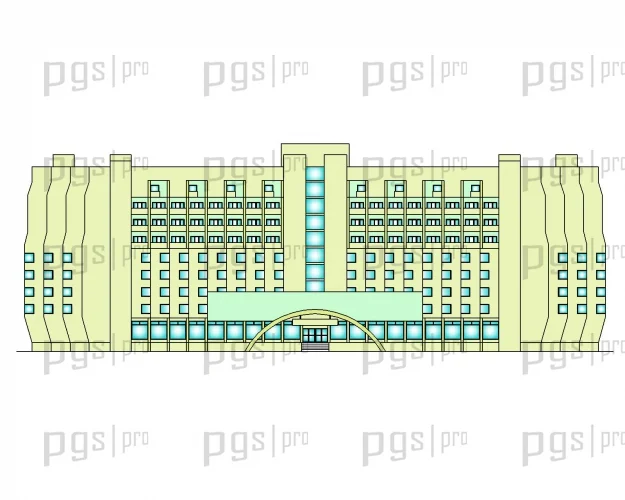

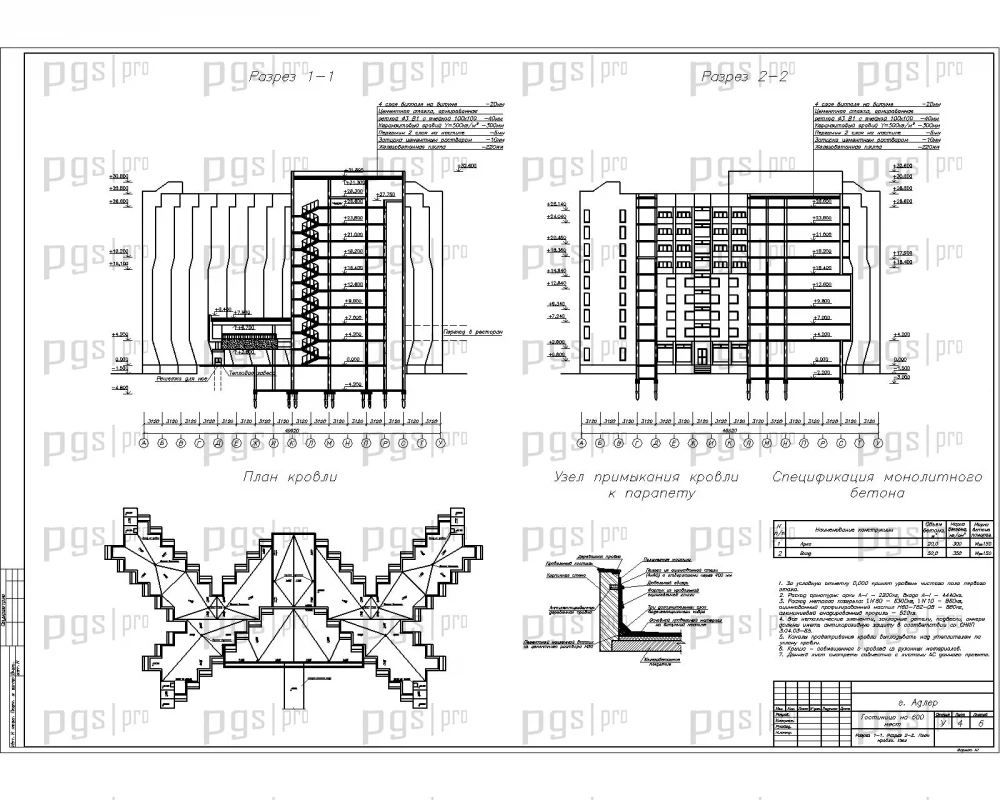

Графическая часть проекта включает 12 листов формата А1 в среде AutoCAD (DWG), содержащих генеральный план участка, поэтажные планы жилого корпуса и ресторана, архитектурные фасады и продольно-поперечные разрезы. На чертежах подробно представлены схемы функционального зонирования, экспликации помещений, ведомости наружной отделки сайдингом и облицовки цоколя природным камнем. Все графические материалы оформлены в соответствии с государственными стандартами СПДС с нанесением отметок и размерных цепочек.

Конструктивная система здания принята бескаркасной с поперечными несущими кирпичными стенами и жесткими дисками междуэтажных перекрытий. Наружные несущие стены толщиной 510 мм и внутренние стены толщиной 380 мм возводятся из глиняного кирпича с обязательным антисейсмическим армированием кладки сетками через каждые шесть рядов. Пространственная жесткость девятиэтажного объема обеспечивается совместной работой продольных и поперечных кирпичных стен, жестко связанных с панелями перекрытия.

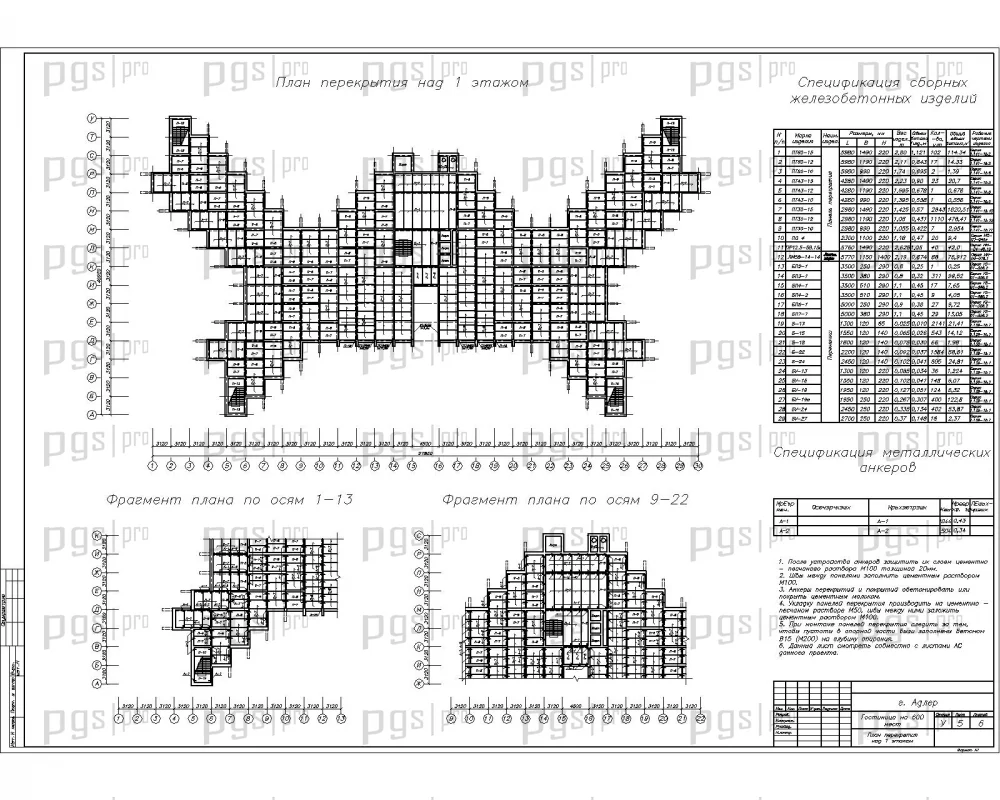

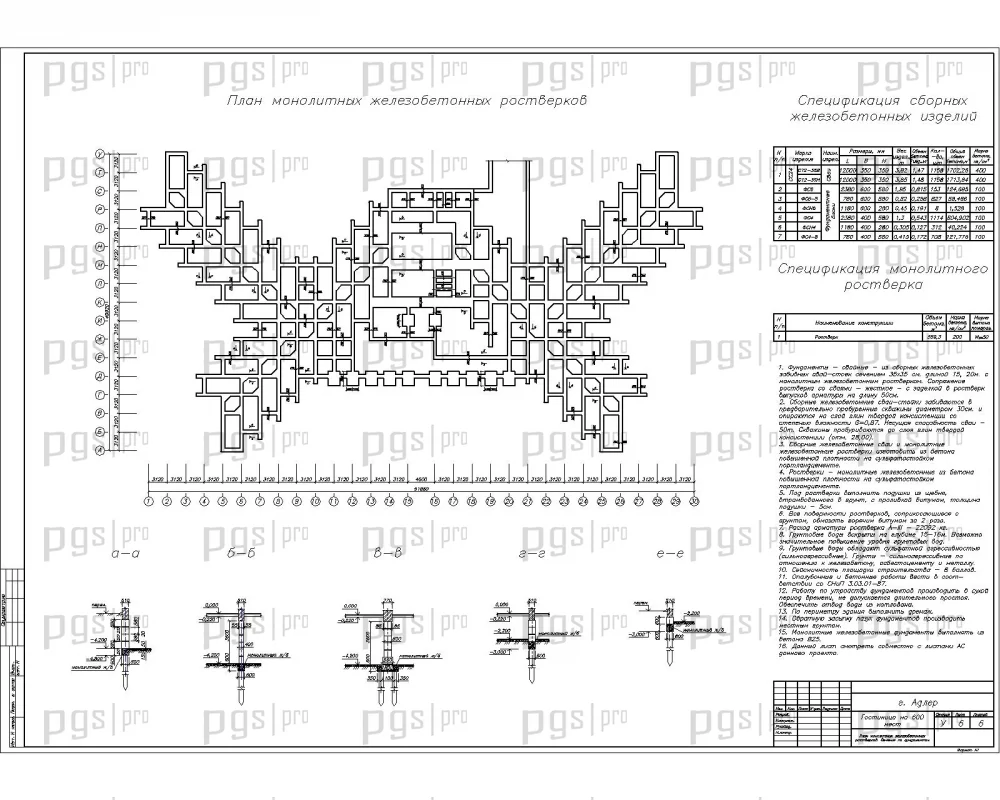

Фундаменты гостиницы запроектированы свайными из сборных железобетонных забивных свай-стоек сечением 35×35 см длиной 15 и 20 м, опирающихся на твердые глины. По верху свай устраивается монолитный железобетонный ростверк на сульфатостойком портландцементе с щебеночной подушкой, пролитой битумом, для защиты от сильноагрессивных грунтовых вод. Перекрытия выполнены из сборных железобетонных многопустотных панелей толщиной 220 мм с заполнением швов цементным раствором марки 100, а кровля принята плоской рулонной из четырех слоев бипполя с керамзитовым утеплителем.

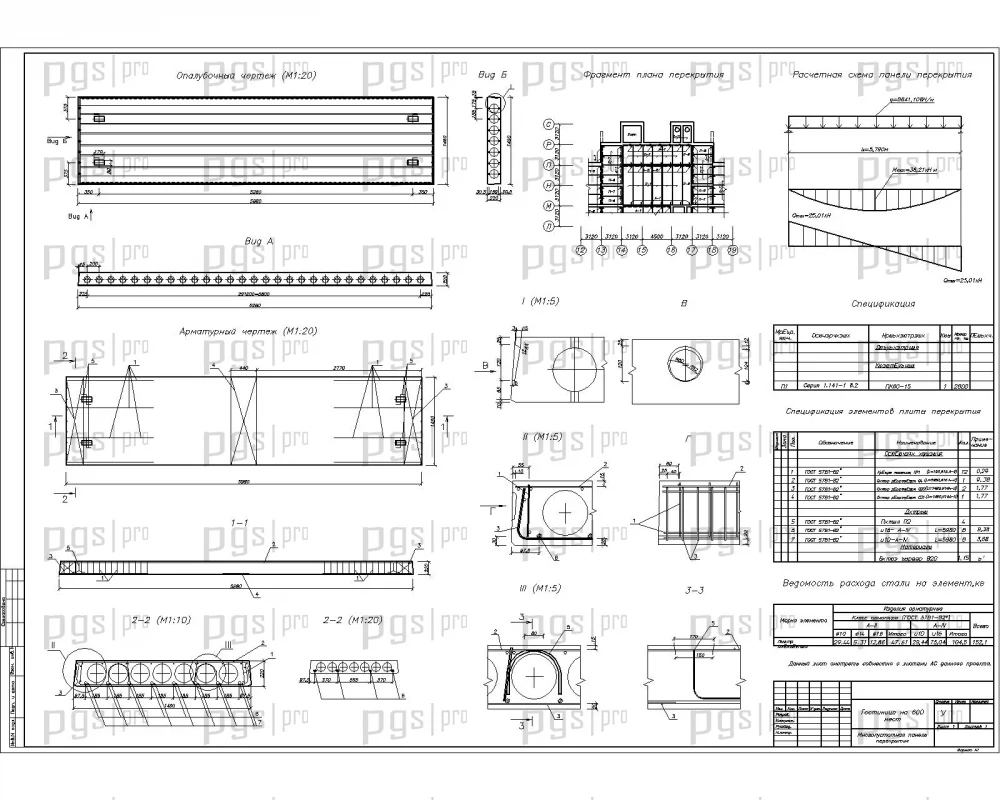

В расчетно-конструктивном разделе выполнен строгий статический и конструктивный расчет многопустотной предварительно напряженной панели перекрытия размером 1,5×6,0 м под расчетную нагрузку 8,64 кН/м. Расчет произведен по первой и второй группам предельных состояний с подбором продольной напрягаемой арматуры класса А-IV и поперечных каркасов из арматуры класса А-II. В графическом комплекте представлены рабочие чертежи опалубки и армирования плиты перекрытия, схемы раскладки ростверков и узлы сопряжения конструкций.

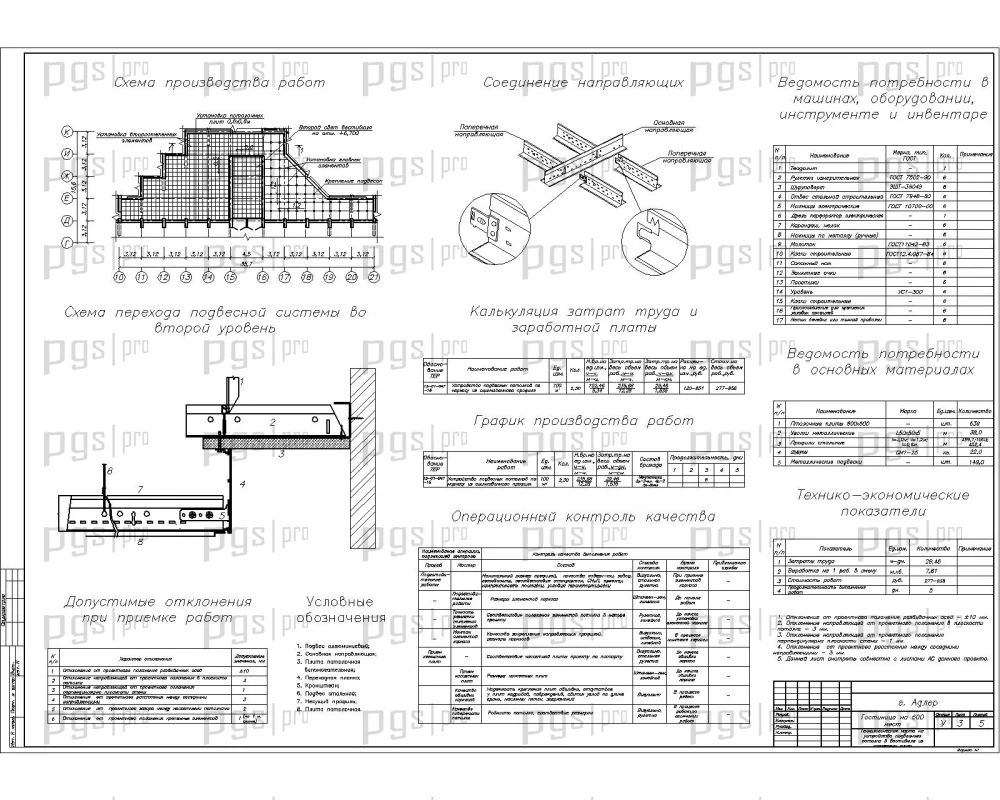

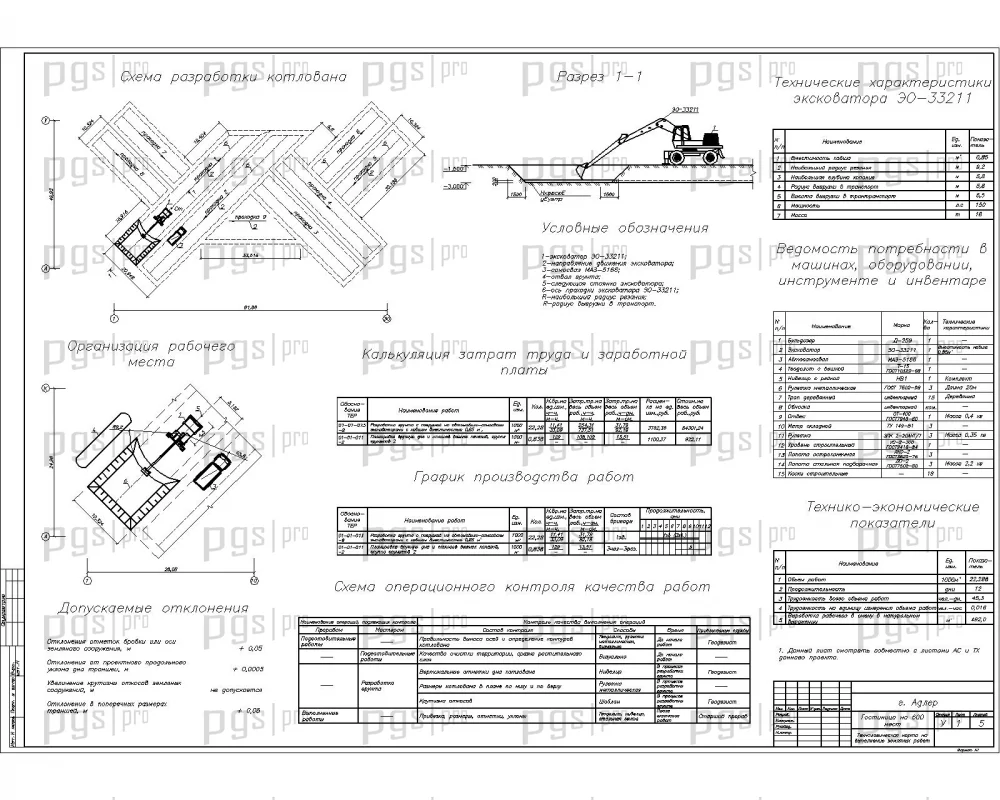

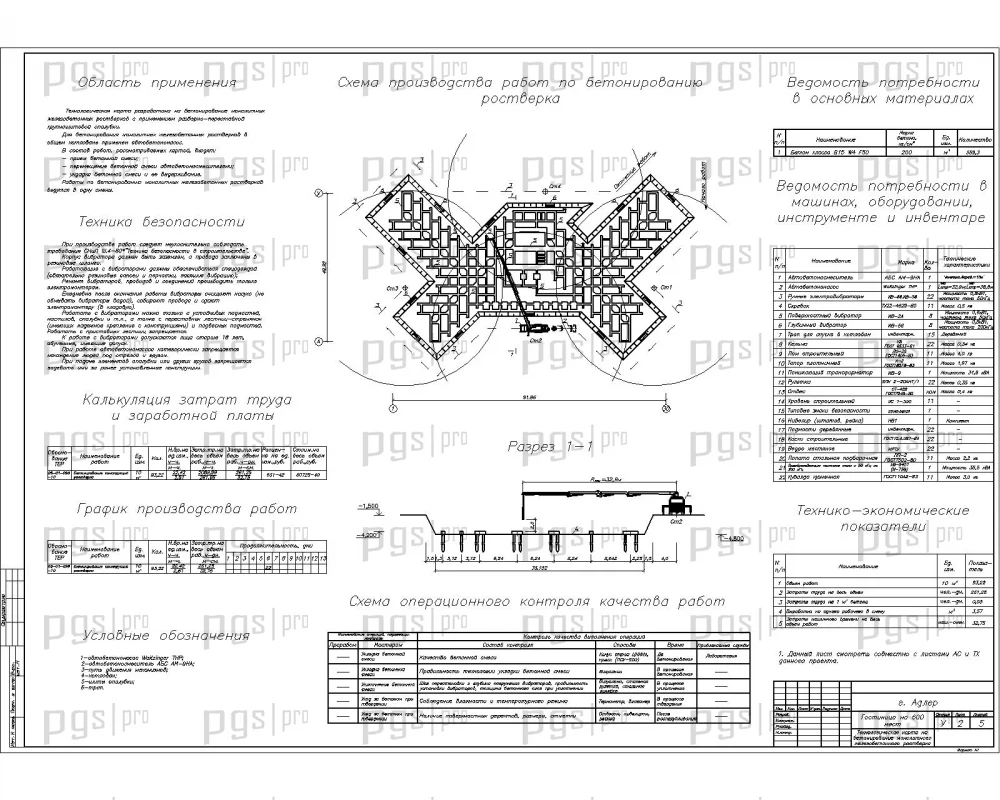

Организационно-технологический раздел включает специализированные технологические карты на разработку котлована экскаватором ЭО-33211, бетонирование монолитного ростверка и устройство подвесных потолков из кассетных плит в вестибюле. В технологической карте на земляные работы определены схемы проходок землеройной техники, параметры лобового забоя и транспортировка грунта автосамосвалами МАЗ-5166 на девяти захватках. Для укладки бетонной смеси ростверков обоснован комплект машин в составе автобетоносмесителя АМ-9НА и автобетононасоса Waitzinger THP 125/37 R4ST.

На период возведения надземной части здания разработан объектный строительный генеральный план с расчетом зон действия башенного крана КБ-403Б.4 и монтажного автокрана КС-5476. На стройгенплане размещены инвентарные бытовые помещения передвижного типа, склады открытого и закрытого хранения материалов, временные сети водоснабжения, электроснабжения от трансформатора ТМ-180/10 и компрессорная станция КС-9. В проекте детально разработаны схемы безопасных проездов и мероприятия по предотвращению выноса грунта на городские магистрали.

Календарный план строительства предусматривает нормативный срок возведения гостиницы 3 года 6 месяцев (1045 дней) при максимальной численности рабочих в смену 88 человек. В экономической части приведено технико-экономическое сравнение вариантов устройства потолков и составлены локальные сметные расчеты. Разделы безопасности жизнедеятельности и экологии содержат исчерпывающие мероприятия по охране труда, защите почвенных ресурсов г. Адлера и оценку устойчивости здания при радиационных воздействиях.

Комплексный ПГС дипломный проект гостиничного комплекса на Черноморском побережье обладает выраженными достоинствами, подтверждающими его инженерную ценность и готовность к защите:

• Полный комплект проектной документации, охватывающий все обязательные разделы дипломного проекта специальности ПГС.
• Подробная проработка объемно-планировочной структуры девятиэтажного гостиничного комплекса с функциональным делением на жилую и ресторанную зоны.
• Комплекс инженерно-технических решений, адаптированных к условиям сейсмичности площадки строительства 8 баллов.
• Исчерпывающий ручной расчет сборной многопустотной предварительно напряженной панели перекрытия по двум группам предельных состояний.
• Высокая степень готовности графической части, представленной 12 чертежами марки АС, КЖ и ТХ в редактируемом формате AutoCAD (DWG).
• Наличие трех технологических карт на ведущие строительные процессы, включая внедрение современных кассетных подвесных потолков.
• Разработанный календарный план строительства с графиками движения рабочей силы, работы механизмов и стройгенпланом.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
