Диплом №1146 "Политехнический музей в г. Чебоксары"

Представленный готовый диплом ПГС посвящен проектированию современного трехэтажного политехнического музея с эксплуатируемым техническим подвальным этажом в городе Чебоксары. Здание имеет четкую прямоугольную форму в плане с выразительным архитектурным обликом, дополненным витражным фасадным остеклением и центральным пирамидальным световым куполом. Запроектированный проект политехнического музея предназначен для экспозиционной, научно-исследовательской и культурно-просветительской деятельности, проведения масштабных выставок и лекционных мероприятий.

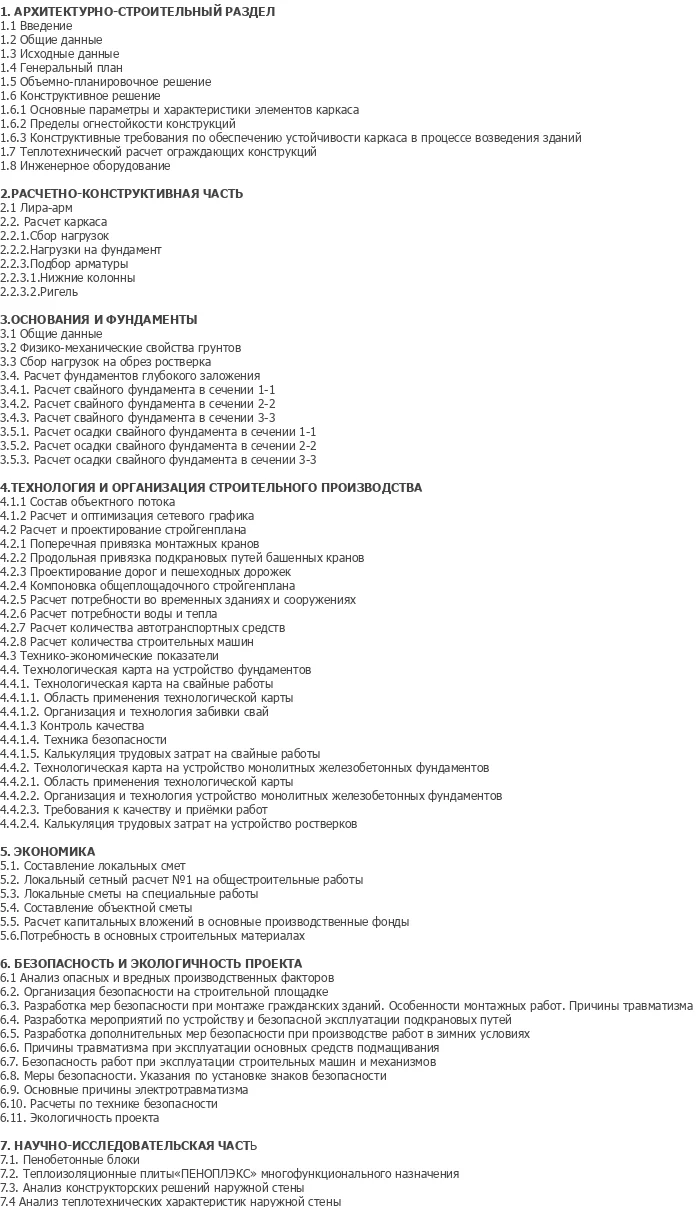

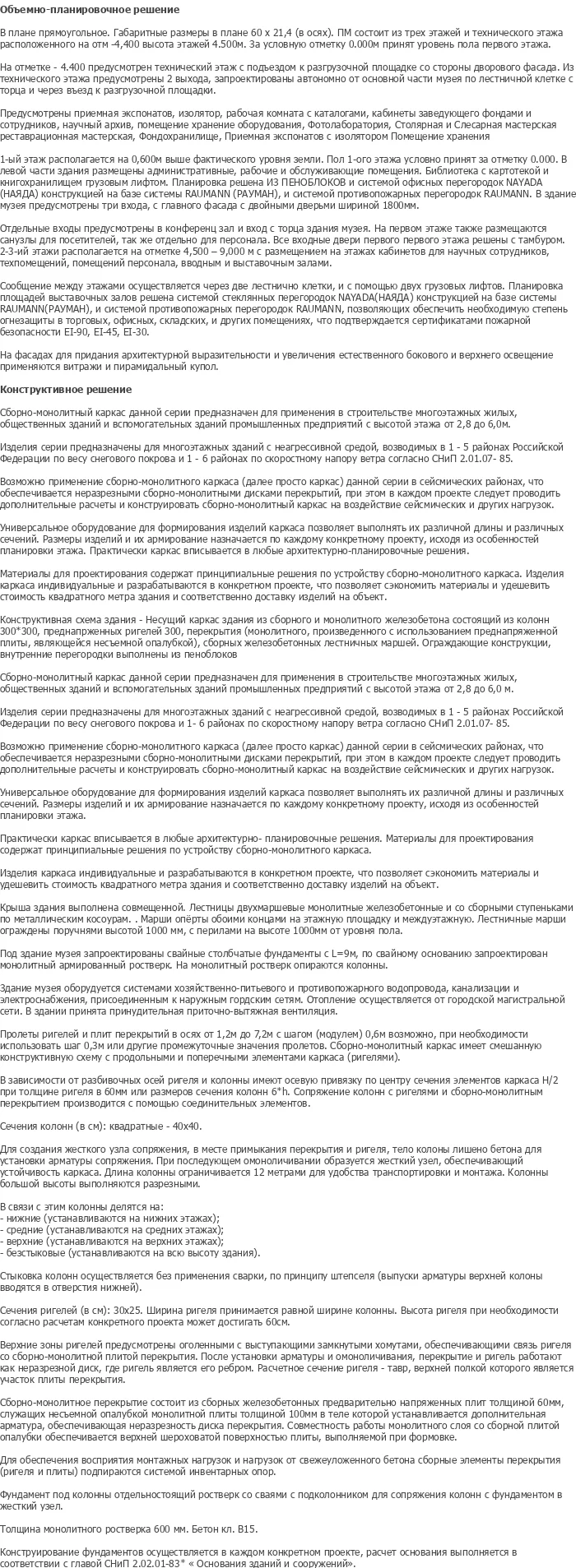

Пояснительная записка проекта общим объемом 202 листа оформлена в программе MS Word и включает в себя архитектурно-строительную часть, расчет конструкций каркаса, основания и фундаменты, технологию и организацию строительства, сметную документацию, безопасность и научно-исследовательский раздел. Комплекс технических и расчетных решений строго соответствует государственным нормативам, что позволяет использовать материалы как эталонный шаблон проекта. На странице нашего сайта вы можете в любое время выгодно купить проект в редактируемых форматах или скачать проект сразу после оформления заказа.

Разработка ориентирована на студентов строительных специальностей и выпускников, проходящих подготовку к защите квалификационных дипломных работ. Инженерная часть проекта базируется на применении прогрессивного сборно-монолитного железобетонного каркаса с омоноличиванием узлов без сварных соединений и глубоком расчете свайного основания. В научно-исследовательской главе проведен подробный теплотехнический анализ энергоэффективной трехслойной наружной стены из пенобетона с утеплителем Пеноплэкс, что обеспечивает возможность легкой адаптации здания к климатическим условиям других регионов.

Здание музея запроектировано прямоугольным в плане с габаритными размерами в осях 60×21,4 м и высотой основных надземных этажей 4,5 м. Генеральный план разработан для участка площадью 2,16 га с организацией асфальтированных проездов, тротуаров шириной 1,5 м, гостевых стоянок и комплексного озеленения декоративными деревьями и кустарниками. С главного фасада предусмотрены три входные группы с широкими тамбурами, отдельный изолированный вход в конференц-зал и подъезд к крытой разгрузочной площадке со стороны дворового фасада.

Функциональное зонирование обеспечивает разделение потоков посетителей, персонала и перемещения экспонатов по этажам. В цокольном этаже на отметке -4,400 м размещены фондохранилище, реставрационная мастерская, изолятор, столярный и слесарный участки, фотолаборатория и инженерные узлы. На первом этаже расположены вестибюль, гардероб, библиотека с книгохранилищем, конференц-зал, администрация и санузлы, а на втором и третьем этажах скомпонованы просторные выставочные залы с модульными перегородками NAYADA системы RAUMANN, кабинеты научных сотрудников и атриумные зоны с верхним светом.

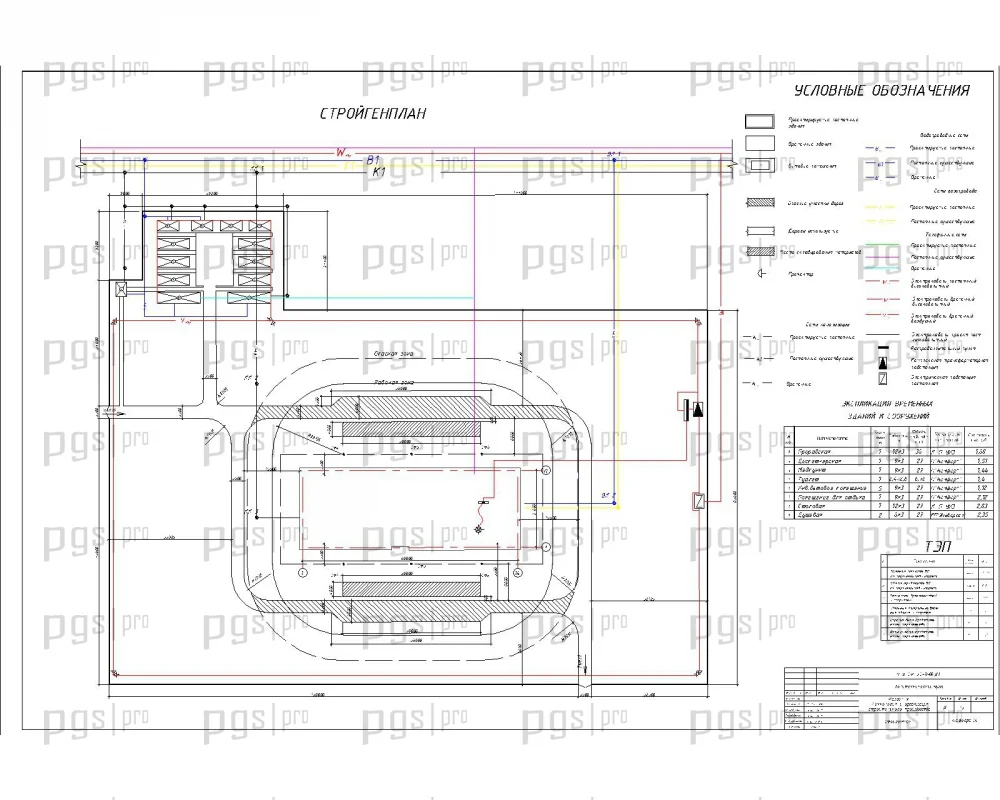

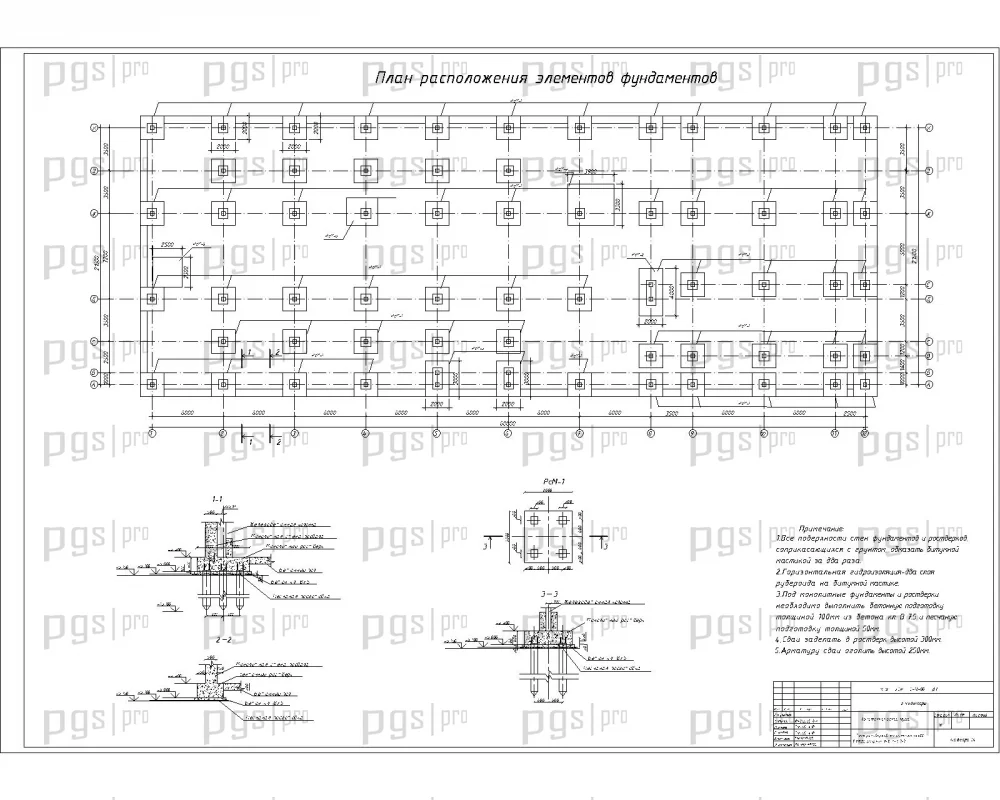

Графическая часть проекта включает 12 листов чертежей формата А1, выполненных в программе AutoCAD (DWG) с высокой степенью детализации. Комплект чертежей содержит генеральный план участка, планы подвального, первого, второго и третьего этажей с экспликациями помещений, продольные и поперечные разрезы здания, архитектурные фасады и план кровли. Чертежи дополнены подробными ведомостями заполнения оконных и дверных проемов, спецификациями перемычек и таблицами внутренней отделки помещений.

Конструктивная схема здания решена в полном сборно-монолитном железобетонном каркасе с шагом колонн и ригелей, кратным укрупненному модулю 600 мм. Каркас включает сборные железобетонные колонны сечением 300×300 мм из бетона класса В30 со штепсельными безсварными стыками и сборно-монолитные тавровые ригели сечением 300×250 мм. Пространственная жесткость и неизменяемость остова здания обеспечиваются защемлением колонн в фундаментах и жесткими неразрезными дисками междуэтажных перекрытий.

Фундаменты под каркас запроектированы свайными из забивных висячих железобетонных свай С9,30-8 длиной 9 м сечением 30×30 см, объединенных монолитными ростверками толщиной 600 мм из бетона класса В15 на сульфатостойком цементе. Междуэтажные перекрытия приняты сборно-монолитными толщиной 160 мм, состоящими из предварительно напряженных плит-опалубок толщиной 60 мм и монолитного слоя бетона толщиной 100 мм. Наружные ненесущие стены толщиной 400 мм выполнены из пенобетонных блоков плотностью 1000 кг/м³, эффективных плит утеплителя Пеноплэкс толщиной 100 мм, воздушного зазора 60 мм и навесного фасада из керамогранита.

Расчет несущих конструкций здания выполнен в вычислительном комплексе Лира по расчетным сочетаниям усилий от постоянных, снеговых и ветровых нагрузок II климатического района. В конструирующей подсистеме ЛИР-АРМ выполнен подбор продольного армирования колонн стержнями диаметром 25 мм класса А-III и ригелей стержнями диаметром 28 мм. В геотехническом разделе произведен сбор нагрузок на обрезы фундаментов, проверка несущей способности грунтов основания одиночной сваи на нагрузку 484,6 кПа и расчет осадки методом послойного суммирования, составившей 2,14 см при допустимых 8,0 см.

Технологическая часть проекта включает разработку двух подробных технологических карт на возведение конструкций подземного цикла: на погружение свай дизель-молотом на гусеничном копре и на бетонирование монолитных ростверков. В технологической карте на устройство монолитных фундаментов предусмотрено применение унифицированной металлической щитовой опалубки, укладка арматурных сеток и подача бетонной смеси стреловым краном МКГ-16М в поворотных бадьях объемом 1–2 м³ с послойным виброуплотнением. Для монтажа надземного сборно-монолитного каркаса и стенового заполнения обоснован выбор башенного крана КБ-403.

Объектный строительный генеральный план разработан с нанесением рельсовых путей крана, монтажной зоны и границы опасной зоны работы оборудования. На территории стройплощадки запроектированы инвентарные здания бытового городка контейнерного типа ЦУБ-7 и Комфорт, открытые площадки складирования конструкций площадью 1270 м², кольцевые временные дороги из плит с шириной проезжей части 3,5–6,0 м, а также временный водопровод диаметром 100 мм с пожарными гидрантами. Электроснабжение механизированных установок и освещения мощностью 582 кВА обеспечивается от передвижной трансформаторной подстанции СКТП-600.

Календарное планирование реализовано на основе расчетного оптимизированного сетевого графика с общей трудоемкостью строительно-монтажных процессов 12 145 чел.-дней. Планируемый срок возведения объекта составляет 8 месяцев, что укладывается в нормативную продолжительность строительства 10,1 месяца при среднем коэффициенте неравномерности движения рабочих 1,34. Сметный раздел включает локальный сметный расчет на общестроительные работы в ценах 2001 года сметной стоимостью 18,00 млн рублей, а разделы безопасности и экологии регламентируют безопасные методы верхолазных работ, заземление крановых путей и рекультивацию почв.

Комплексный ПГС дипломный проект политехнического музея обладает высокой технической ценностью и целым рядом преимуществ для успешной защиты:

• Глубокая объемно-планировочная проработка крупного общественного здания с разделением экспозиционных, административных и складских зон.
• Применение прогрессивной индустриальной технологии сборно-монолитного каркаса с бесшовными штепсельными стыками колонн.
• Численный расчет пространственного каркаса здания в расчетном комплексе ПК ЛИРА с автоматизированным подбором арматуры.
• Точный геотехнический расчет свайных кустов и осадки фундамента методом послойного суммирования на реальных геологических напластованиях.
• Наличие специализированного научно-исследовательского раздела по теплофизике энергоэффективных наружных стен из пенобетона и Пеноплэкса.
• Две готовые технологические карты на нулевой цикл: забивку свай и возведение монолитных железобетонных ростверков.
• Проработанный стройгенплан с расчетом опасных зон башенного крана КБ-403 и оптимизированный сетевой график строительства.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
