Диплом №1147 "Детский сад на 280 мест в г. Кострома"

Представленный готовый диплом ПГС посвящен разработке двухэтажного дошкольного образовательного учреждения вместимостью 280 мест в микрорайоне «Жужелино» города Костромы. Здание сложной многоугольной конфигурации в плане с техническим подпольем гармонично вписано в существующую застройку в экологически благоприятной зоне рядом с лесным массивом. Разработанный проект детского сада предназначен для всестороннего воспитания, дошкольного обучения и дневного пребывания детей различных возрастных групп с обеспечением комфортных условий развития.

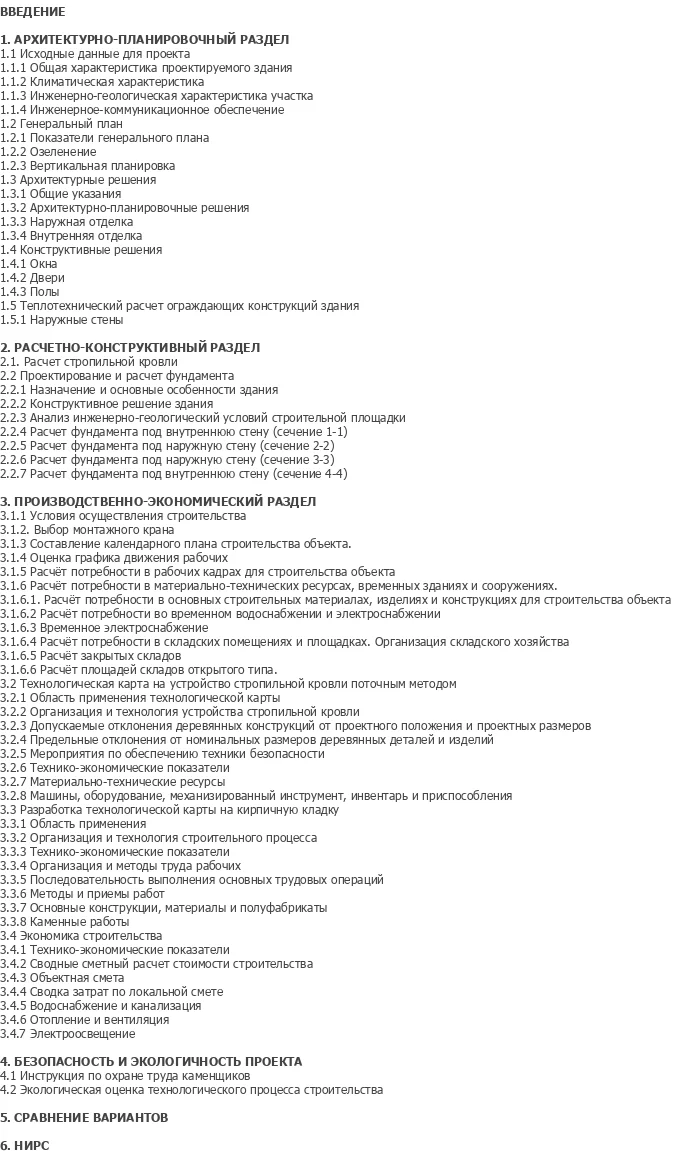

Пояснительная записка проекта объемом 108 листов оформлена в текстовом редакторе MS Word и содержит детально проработанные архитектурные, конструктивно-расчетные и технологические решения. Проектная документация выполнена в строгом соответствии с требованиями строительных норм и СанПиН 2.4.1.1249-03, благодаря чему данная дипломная работа может служить как качественный шаблон проекта. В нашем каталоге можно в любое время выгодно купить проект в редактируемом формате либо скачать проект непосредственно после оформления заказа.

Материалы работы предназначены для студентов строительных специальностей и выпускников вузов, готовящихся к защите выпускных квалификационных работ по профилю ПГС. Расчетный блок включает статический анализ несущей деревянной стропильной системы в ПК «Лира», а также всесторонний расчет оснований и ленточных фундаментов мелкого заложения. В проекте детально решены планировочные вопросы доступности помещений, естественного воздухообмена, санитарной безопасности и выполнена теплотехническая оптимизация наружных кирпичных стен.

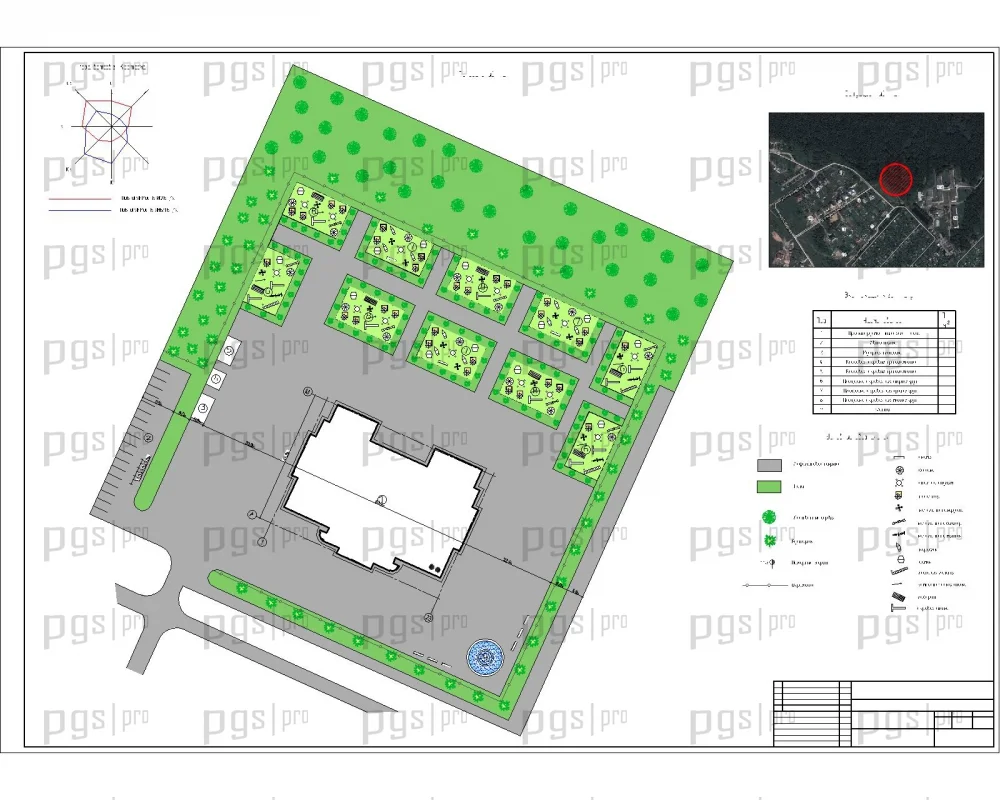

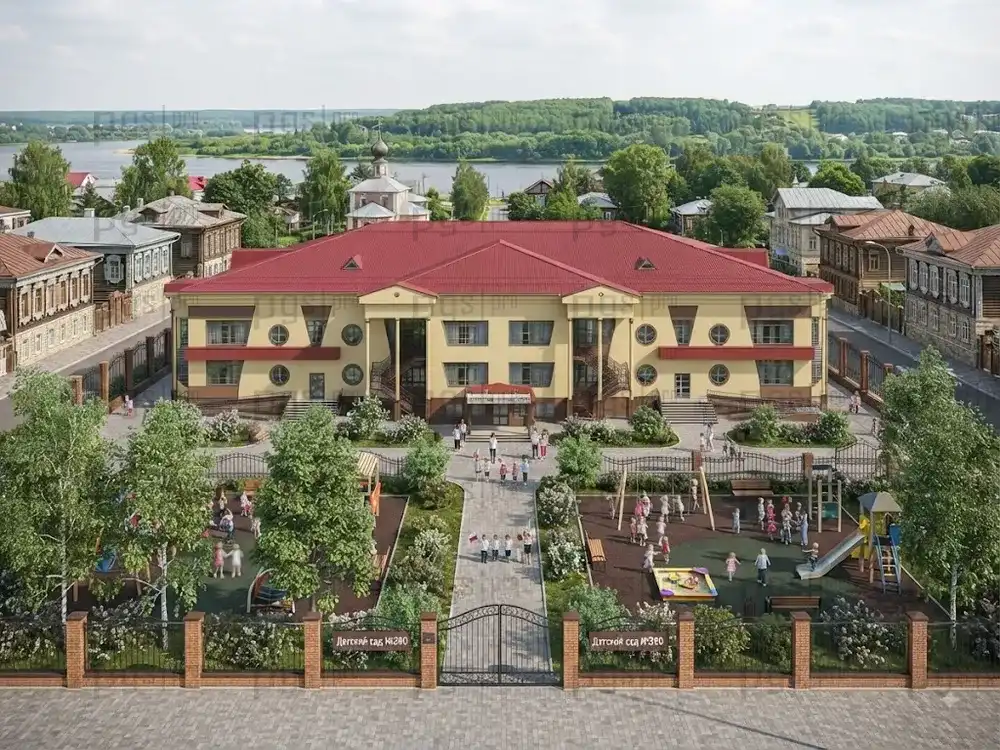

Объемно-планировочная композиция детского сада представляет собой двухэтажное здание сложной конфигурации с габаритными размерами в осях 61,48×45,26 м и общей высотой 10,83 м. Земельный участок площадью 3064,8 м² включает асфальтобетонные кольцевые проезды шириной 6 метров для спецтехники, пешеходные тротуары, открытую автостоянку на 456 м² и развитые детские игровые площадки. Рельеф участка с проектными горизонталями решен с организацией закрытого водоотвода дождевых стоков в городскую дождеприемную сеть.

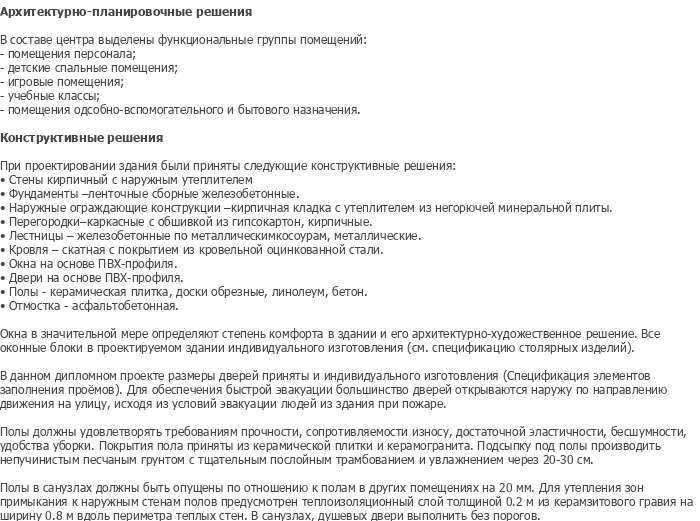

Внутреннее пространство здания четко зонировано на групповые ячейки с изолированными спальными и игровыми комнатами, учебные классы, помещения персонала и подсобно-бытовой блок. На первом и втором этажах для безопасной эвакуации предусмотрены рассредоточенные выходы и лестничные клетки с маршами по металлическим косоурам, а входные двери оборудованы тамбурами. Техническое подполье отведено под прокладку магистральных коммуникаций отопления, водоснабжения и электросетей с автономными входами со двора.

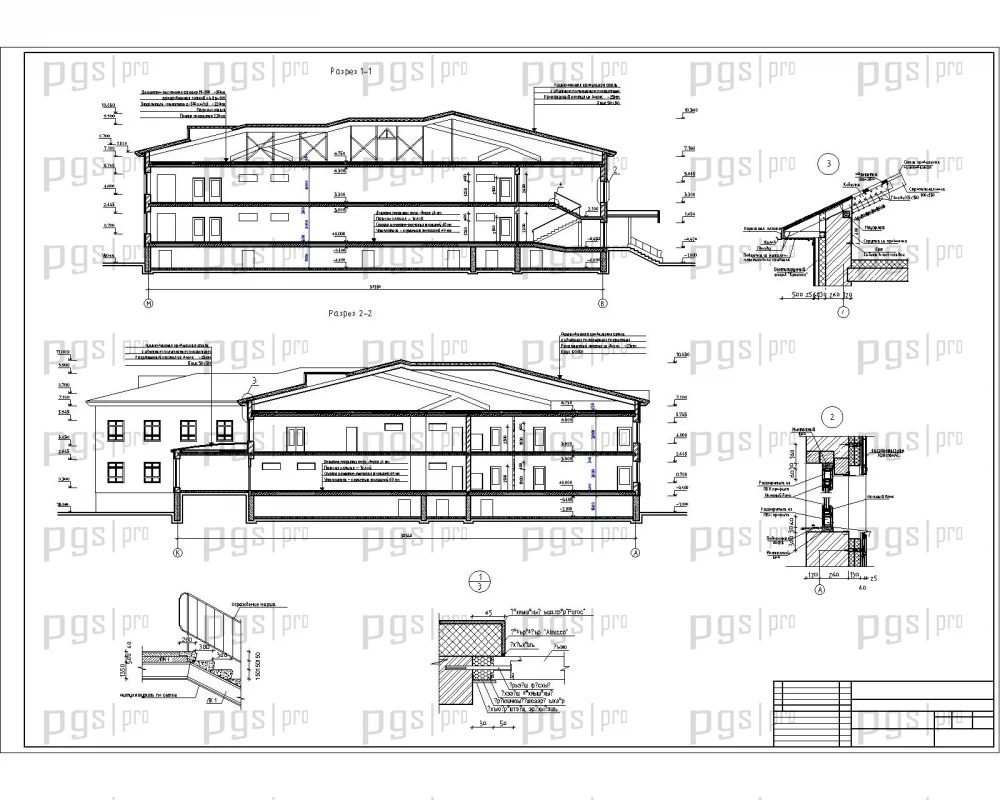

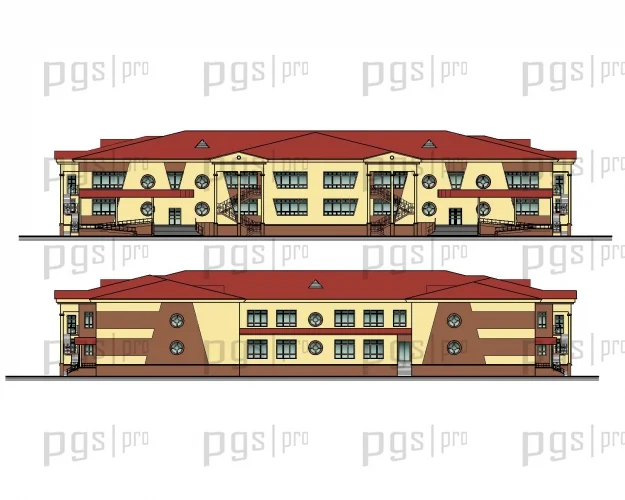

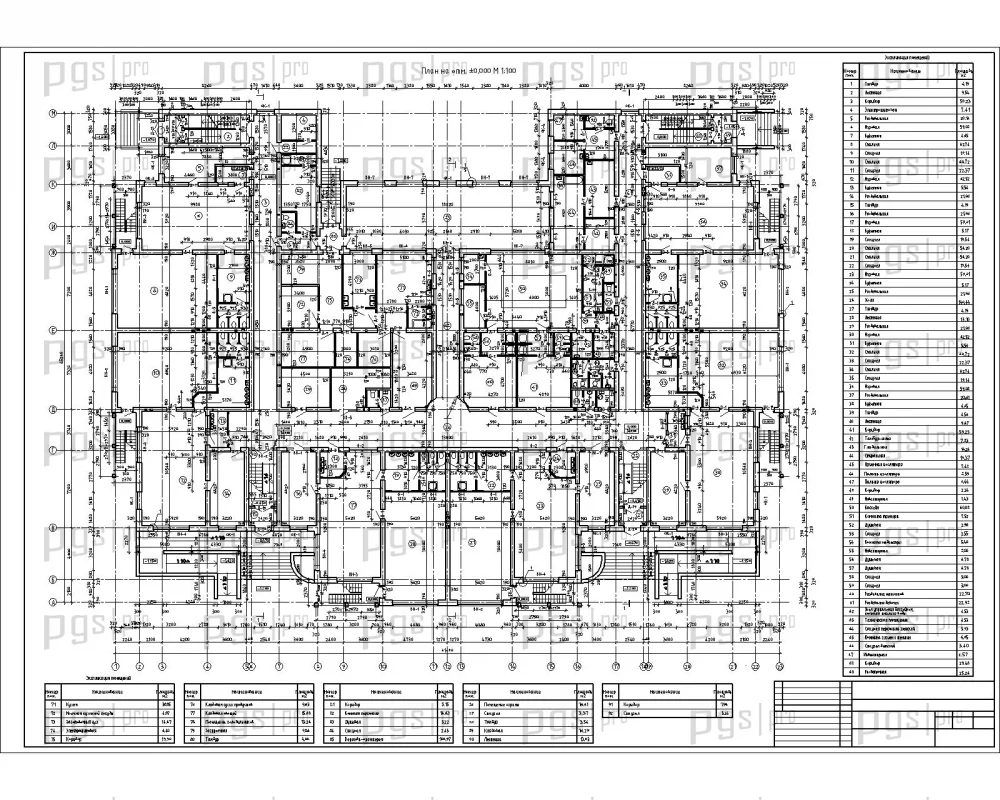

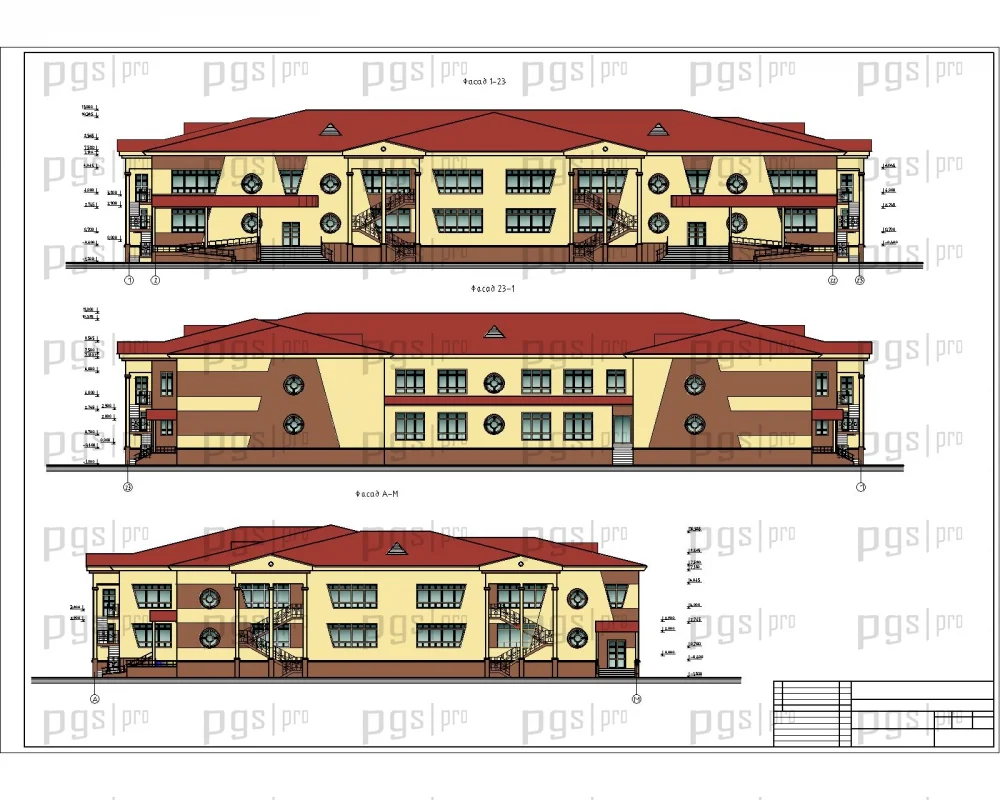

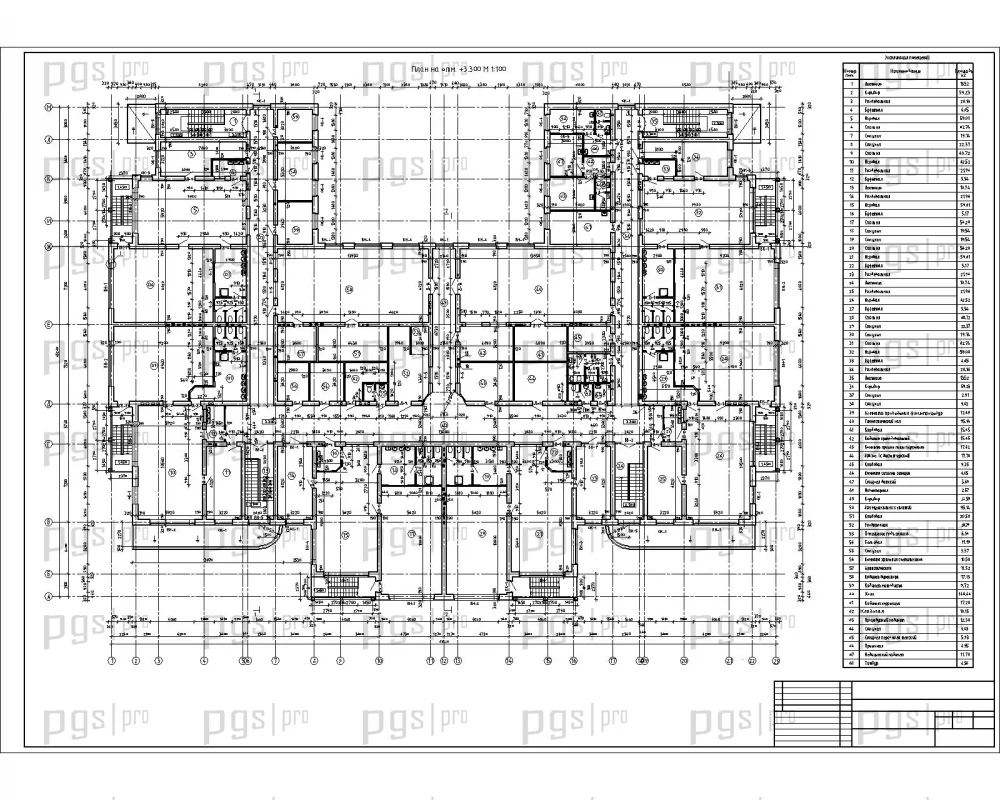

Графическая часть проекта выполнена в программе AutoCAD (DWG) в составе 12 полноразмерных чертежных листов высокого качества исполнения. В состав чертежей входят генеральный план с благоустройством и озеленением, поэтажные кладочные планы, фасады с высотными отметками, характерные разрезы и схема кровли. Листы содержат детальные спецификации заполнения оконных и дверных проемов на основе ПВХ-профилей, ведомости перемычек и таблицы экспликации полов.

Конструктивная схема двухэтажного здания принята бескаркасной стеновой с несущими продольными и поперечными кирпичными стенами. Наружные несущие стены запроектированы из глиняного кирпича толщиной 380–510 мм с наружным утеплением минераловатными плитами толщиной 130 мм и декоративным штукатурным слоем. Пространственная жесткость здания обеспечивается совместной работой капитальных стен, объединенных жесткими дисками междуэтажных перекрытий и анкеровкой панелей.

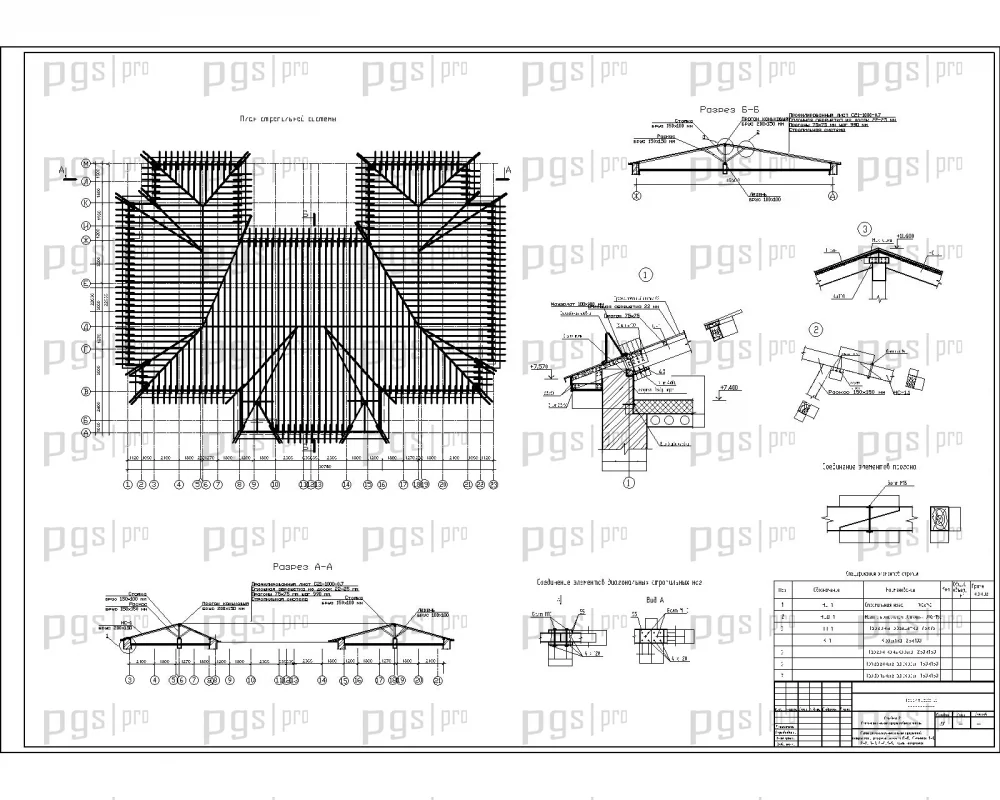

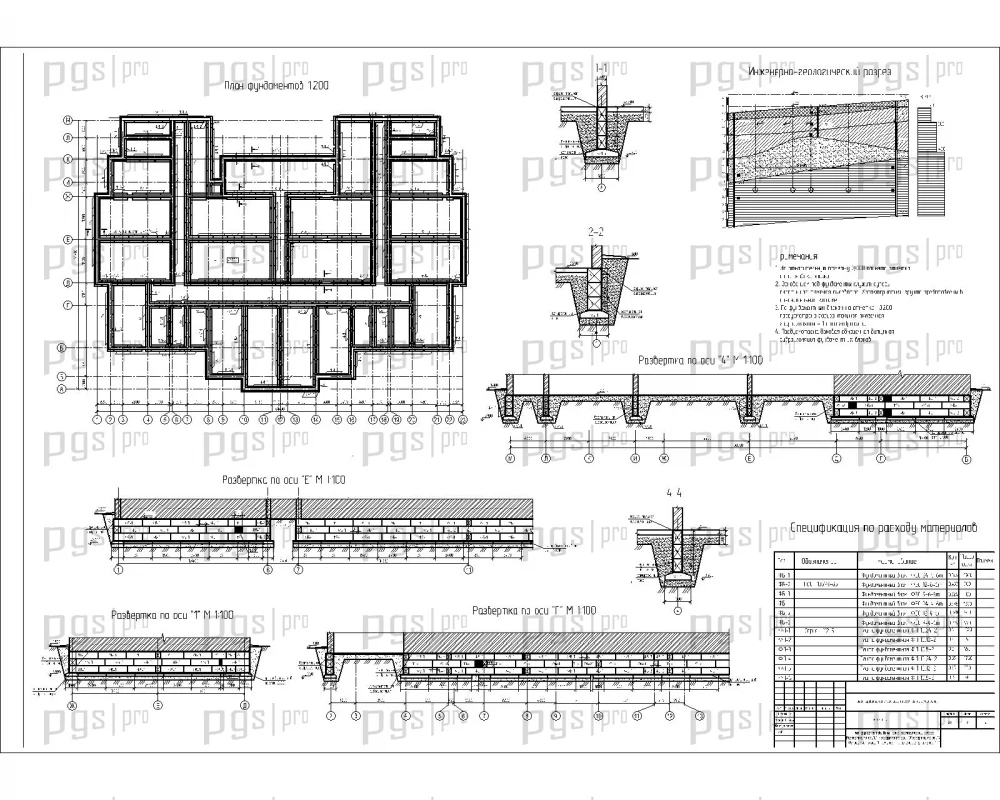

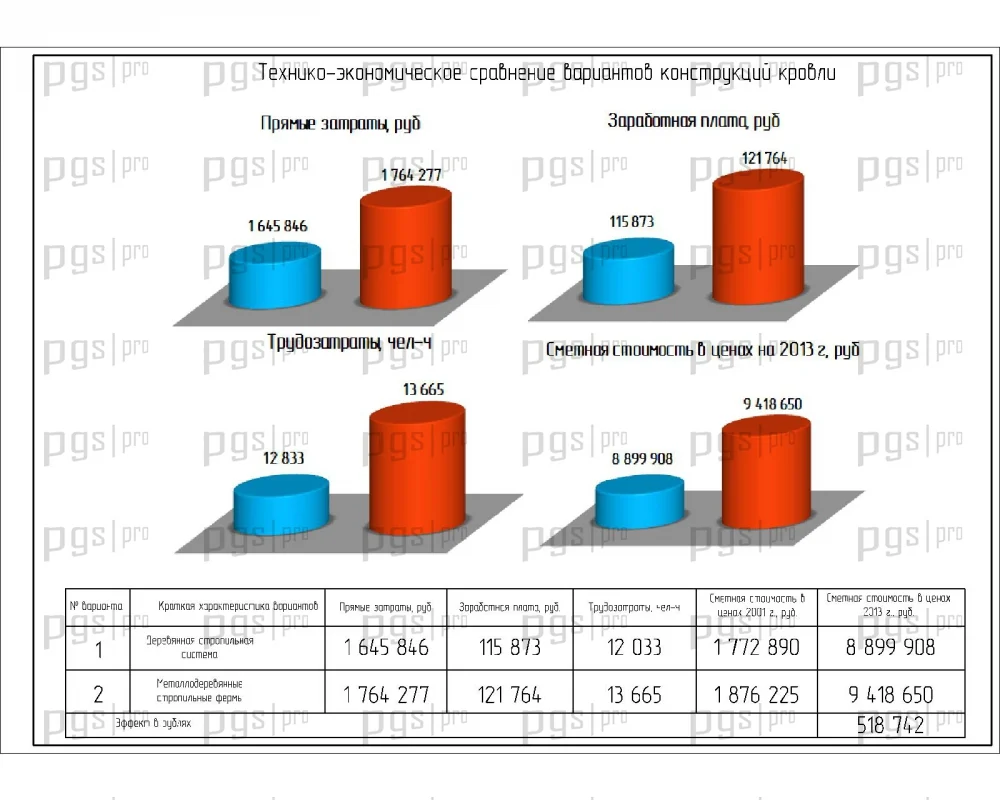

Фундаменты приняты сборными железобетонными ленточными на естественном основании, с укладкой плит ФЛ 10.12 и ФЛ 12.12 по ГОСТ 13580-85 по несущему слою плотной супеси. Междуэтажные и чердачные перекрытия смонтированы из сборных железобетонных многопустотных панелей толщиной 220 мм с заделкой швов цементным раствором М150. Чердачная скатная кровля выполнена по деревянной наслонной стропильной системе с настилом из оцинкованной кровельной стали по сплошной обрешетке и слою пароизоляции.

Расчетная часть раздела выполнена с использованием программного комплекса Лира, в котором проведен пространственный расчет деревянных элементов стропильной системы на снеговые и ветровые нагрузки. По результатам расчета подобраны сечения стропильных ног 200×150 мм, стоек 150×100 мм и раскосов 150×150 мм из древесины хвойных пород. В геотехническом расчете методом эквивалентного слоя определена расчетная осадка основания, составившая 2,7–4,4 см, что полностью удовлетворяет нормативным требованиям предельных деформаций.

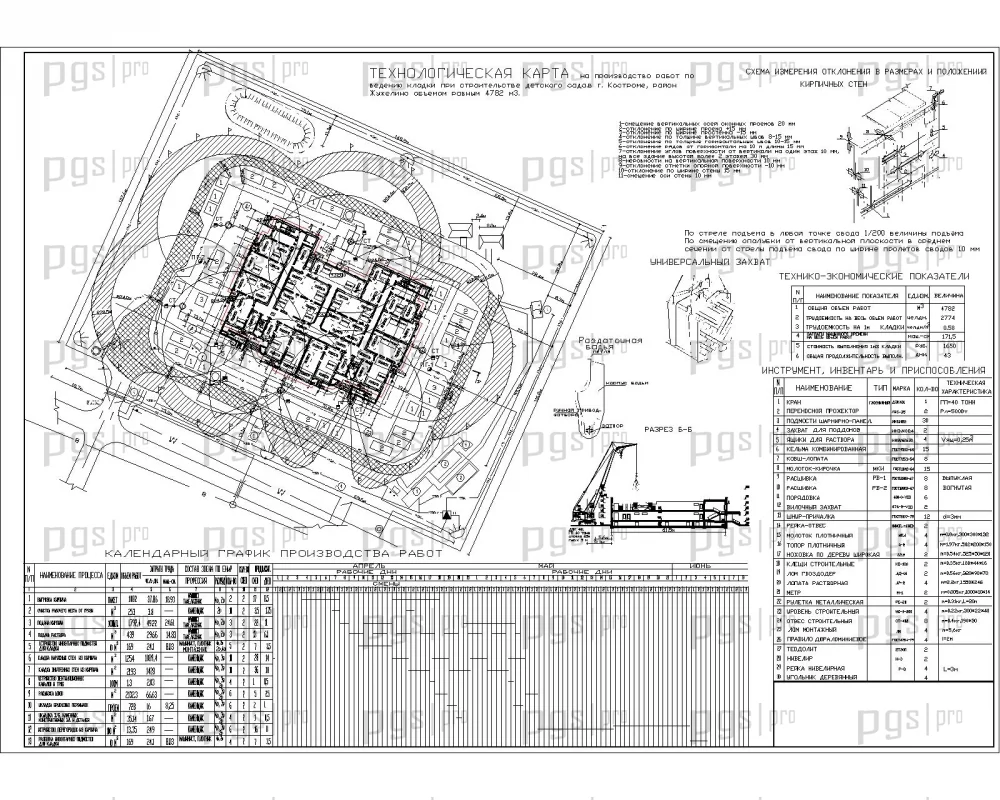

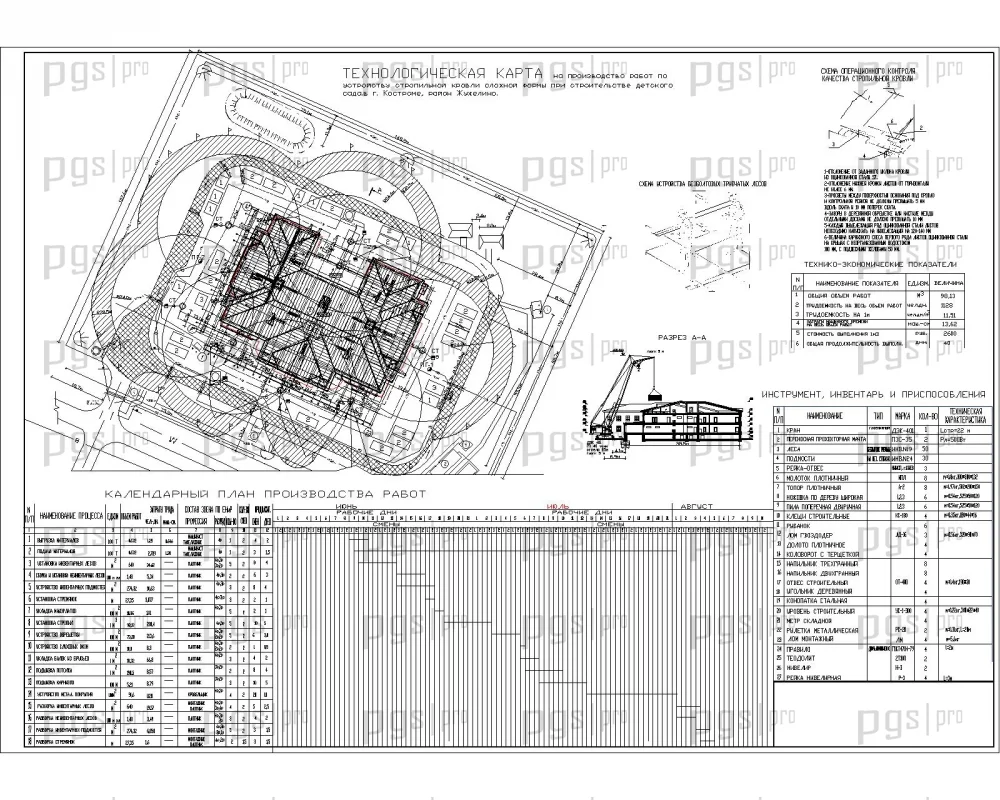

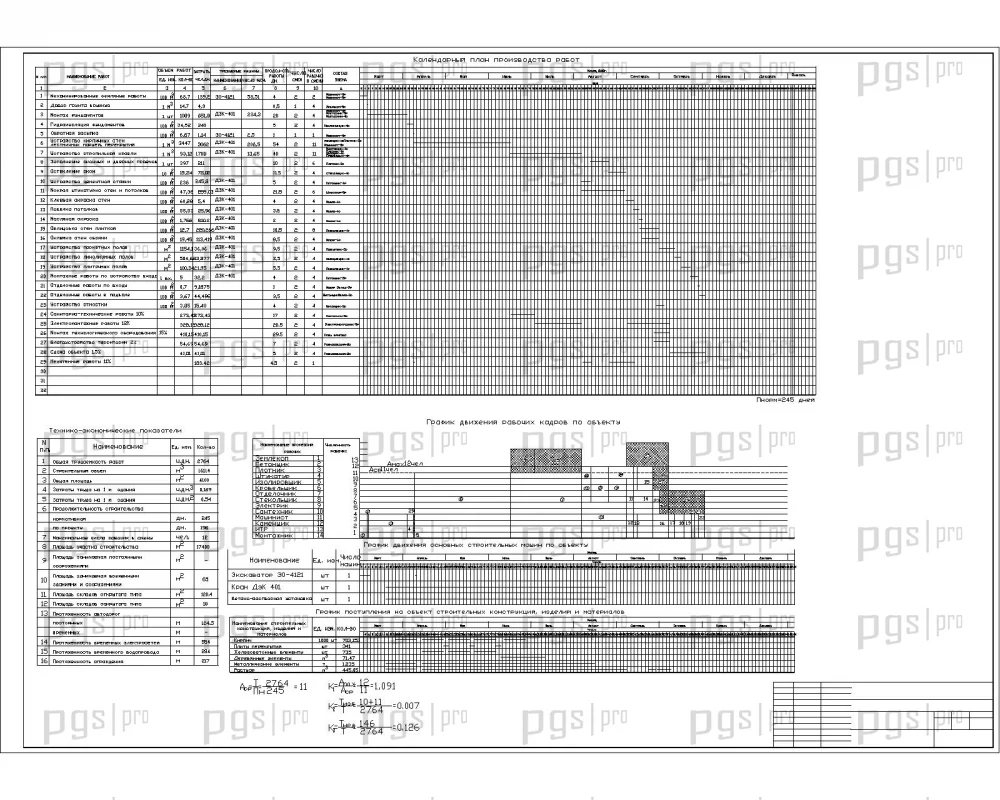

Организационно-технологический раздел содержит специализированные технологические карты (ППР) на возведение кирпичной кладки наружных и внутренних стен и монтаж деревянной стропильной кровли. В картах подробно регламентирована поточно-ярусная организация труда каменщиков и плотников с разбивкой захваток, оснащением инвентарными подмостями и соблюдением допусков. Доставка кирпича, растворных ящиков, пиломатериалов и сборных железобетонных перекрытий к рабочим горизонтам организована с применением стреловых самоходных кранов.

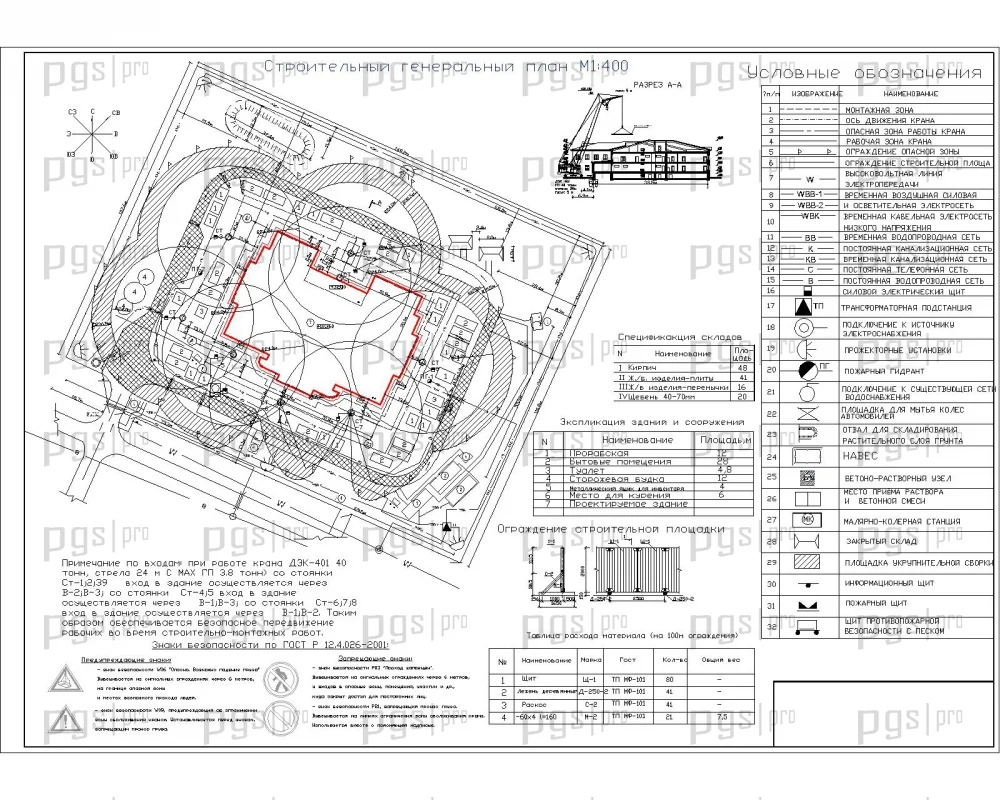

Проектные решения определяют расстановку грузоподъемных машин, устройство временных внутриплощадочных дорог, организацию приобъектных складов и размещение инвентарных бытовых помещений. На стройплощадке предусмотрены комплексные мероприятия по охране труда при работе на высоте, ограждение опасных зон перемещения грузов и устройство контура заземления. Раздел включает требования по пооперационному контролю качества кладки, глубокому антисептированию деревянных стропил и пожарной безопасности при кровельных процессах.

Представленный ПГС дипломный проект дошкольного учреждения на 280 мест обладает рядом неоспоримых проектных и практических преимуществ для успешного прохождения предзащиты и защиты:

• Наличие полного комплекта рабочей и расчетной документации, охватывающего все ключевые разделы дипломного проектирования.
• Рациональная объемно-планировочная структура с соблюдением действующих санитарно-эпидемиологических требований СанПиН к детским садам.
• Детальный пространственный расчет деревянной стропильной системы сложной формы в сертифицированном расчетном комплексе ПК «Лира».
• Обоснованный выбор надежных ленточных железобетонных фундаментов с подробной проверкой несущей способности оснований и расчетом осадки.
• Качественно оформленные чертежи марки АР, КР и ТХ в универсальном редактируемом формате AutoCAD (DWG).
• Разработанные технологические карты на кирпичную кладку стен и монтаж стропильной кровли с калькуляциями трудозатрат.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
