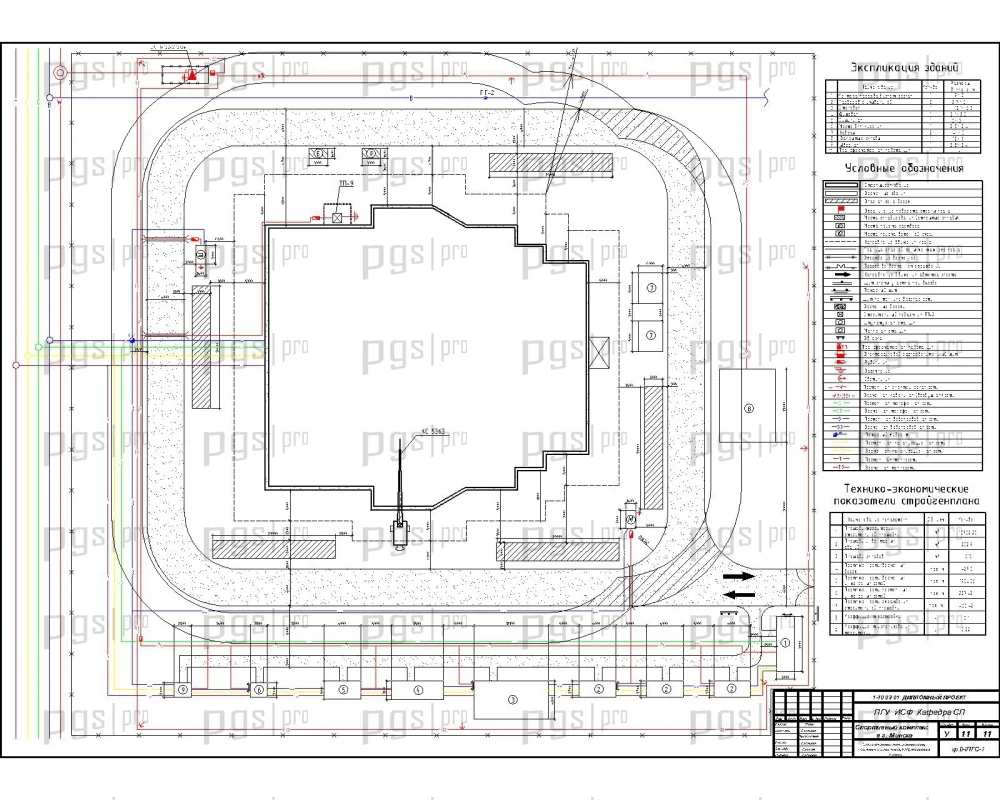

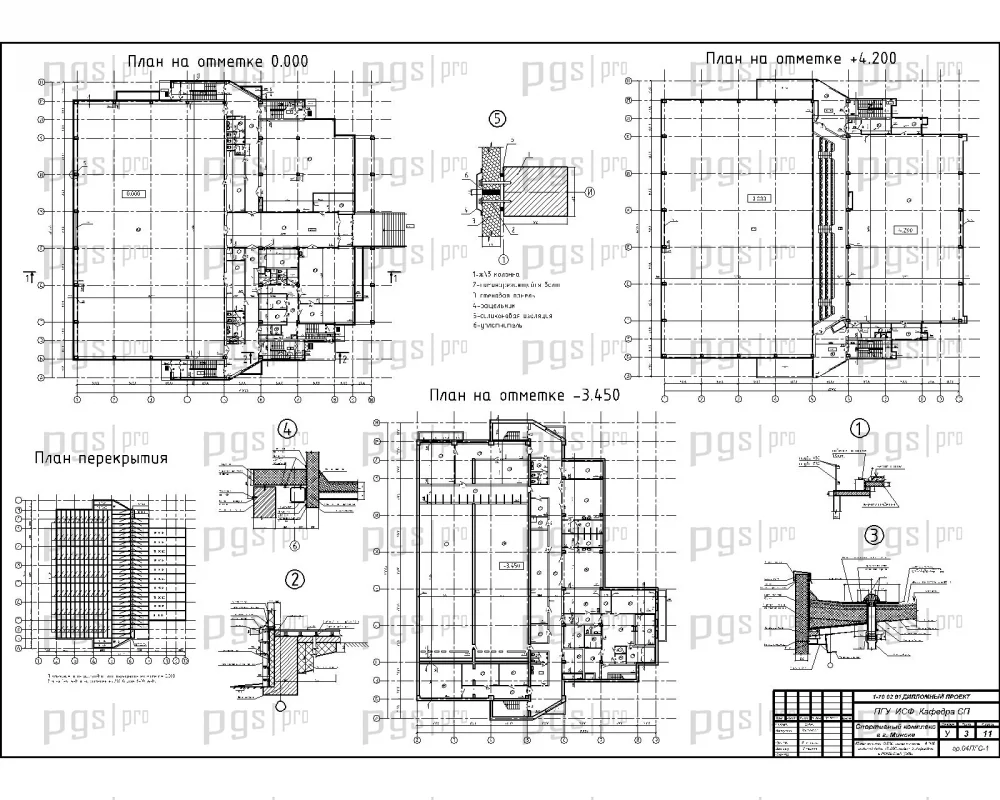

Объемно-планировочное решение

Спортивный комплекс с тиром представляет собой здание, состоящее из двух сблокированных объемов.

Первый объем — одноэтажный, с размерами в плане 42х30 м и высотой до низа строительных конструкций 12,5 м. в котором располагается спортзал и трибуны для зрителей на 180 мест.

Второй объем — двухэтажный, с размерами в плане 30х18 м. На первом этаже расположены: тренажерный зал, буфет, медпункт и гардеробы. На втором этаже расположен зал бокса и борьбы с высотой до низа строительных конструкций 6,0 м.

Под всем зданием запроектирован подвал с высотой до низа строительных конструкций 3,0 м. В подвале расположены: тир со стрелковой галереей длиной 26,0 м., раздевальные для команд, комплекс помещений парильной и технические вспомогательные помещения.

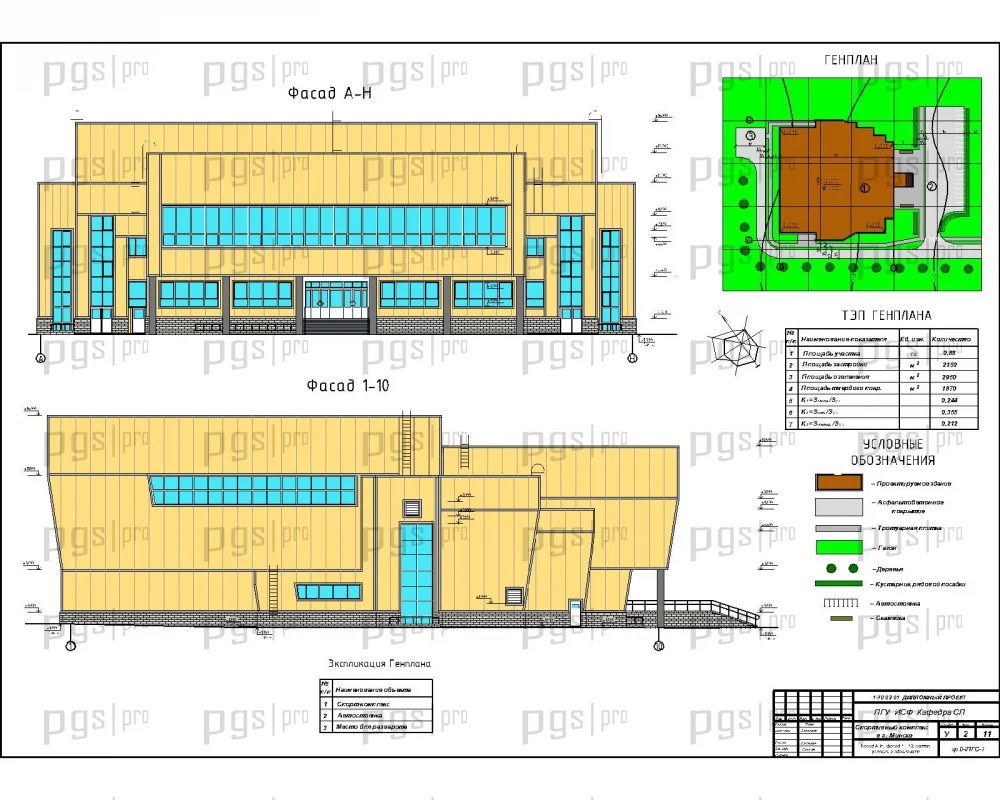

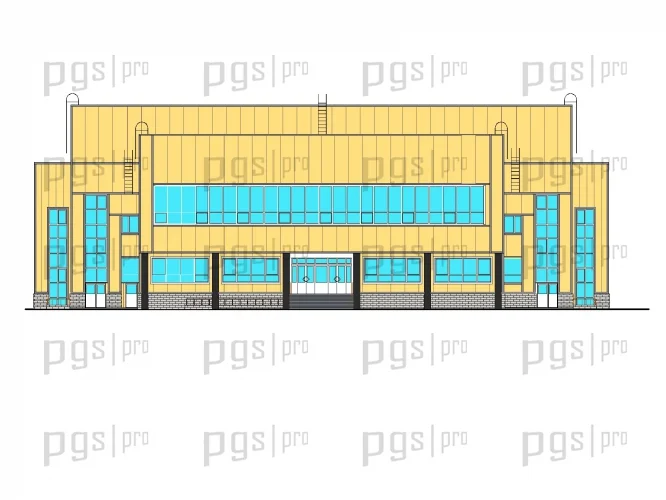

Фасады – металлические панели типа «Сэндвич», фундаменты – столбчатые из монолитного железобетона.

Основные размеры здания 48м х 48,26м.
Строительный объём здания 32200 м3.

Конструктивное решение

Настоящий раздел разработан на основании архитектурных и технологических решений» решений генерального плана и вертикальной планировки и в соответствии с требованиями глав СНиП 2.01.07-85 «Нагрузки и воздействия», СНБ 5.01.01-99 «Основания и фундаменты зданий и сооружений», СНиП 11-22-81 «Каменные и армокаменные конструкции», СНБ 5.03.01-02 «Бетонные и железобетонные конструкции», СНиП 11-23-81 «Стальные конструкции»,

Проектируемое здание спорт комплеска относятся ко II классу ответственности по СНиП 2.01.07-85 «Нагрузки и воздействия».

В рабочей документации применены проектные решения, обеспечивающие технический уровень и экологическую безопасность объекта.
Строительно-монтажные работы должны выполняться с соблюдением требований глав СНиП Ш-4-80 «Техника безопасности в строительстве» и 3.03.01-87 «Несущие и ограждающие конструкции».

По данным инженерно-геологических изысканий, проведенных ООО «Геоплюс» в 2008г. основанием фундаментов здания и сооружений будут служить пески мелкие средней прочности и пески средние средней прочности. В период изысканий грунтовые воды до глубины 15м не обнаружены.

По результатам химического анализа в данной вытяжки грунты неагрессивны к бетону марки W8 по водонепроницаемости на портландцементе по ГОСТ 10178-85.

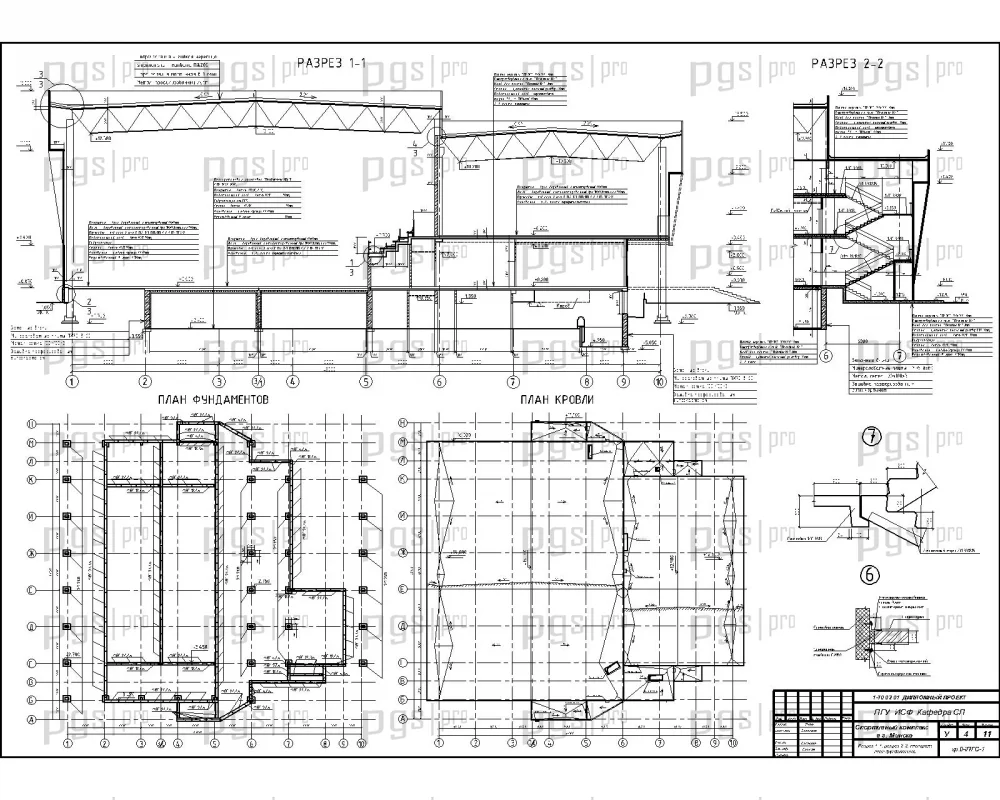

Фундаменты столбчатые типа “СТАКАН” под колонны 2Ф 21.11. Проведенные предварительные расчеты показали что даже при принятом варианте фундаментов и наличии в толще основания вышеуказанных грунтов обеспечиваются требования СНБ 5.01.01-99 (Приложение «Б») в части предельных деформаций основания (максимальные осадки и относительная разность осадок).

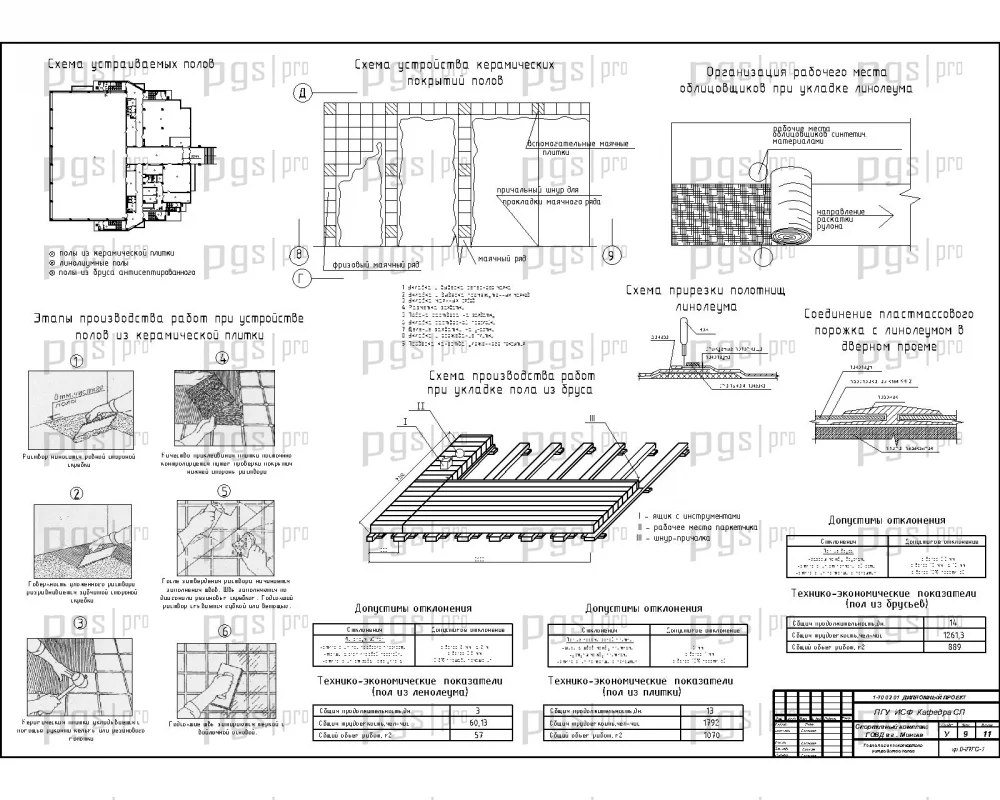

Отдельные участки перекрытий выполняются из сборных ж/б пустотных плит по серии Б 1.041.1-1.

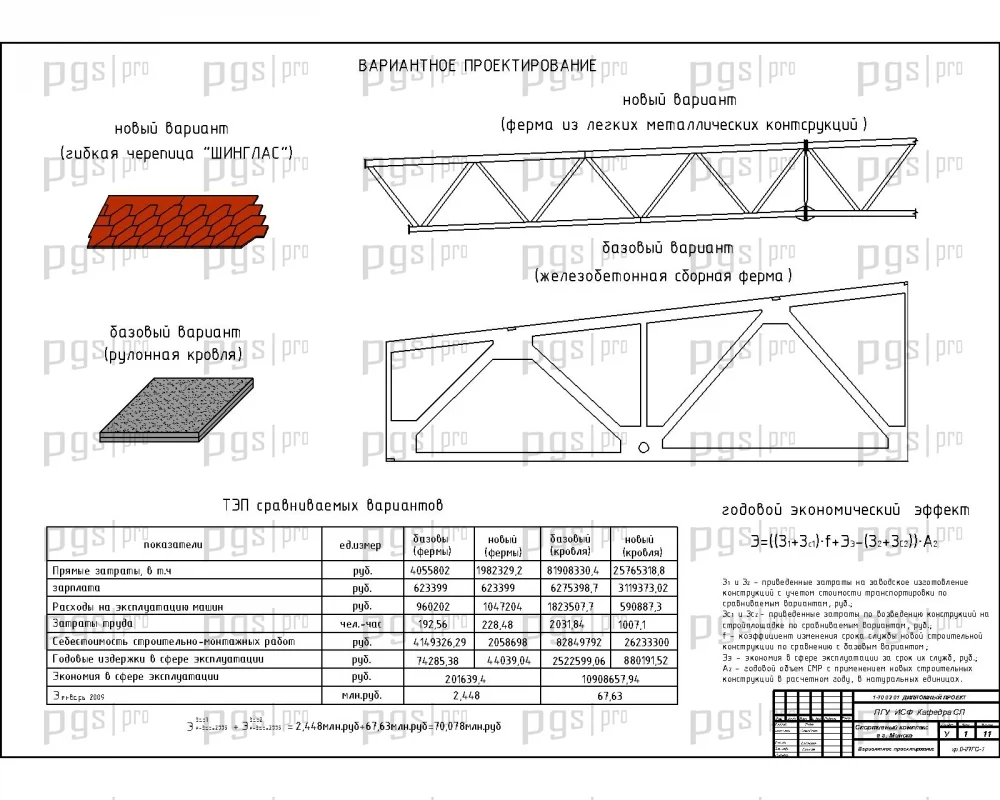

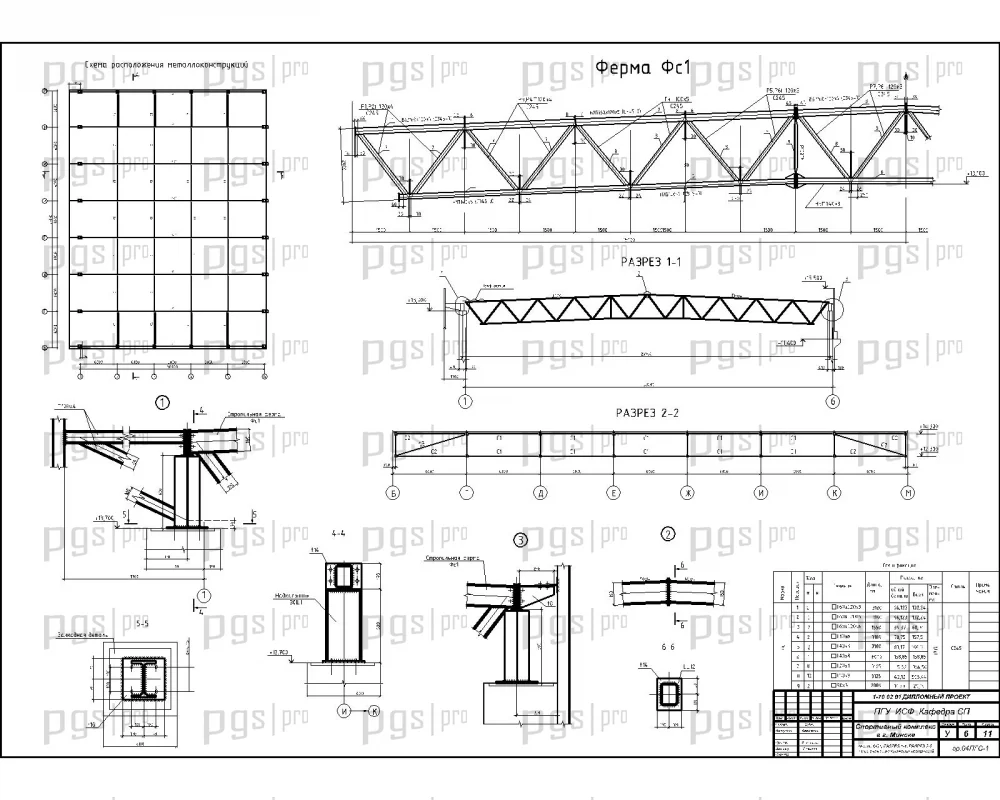

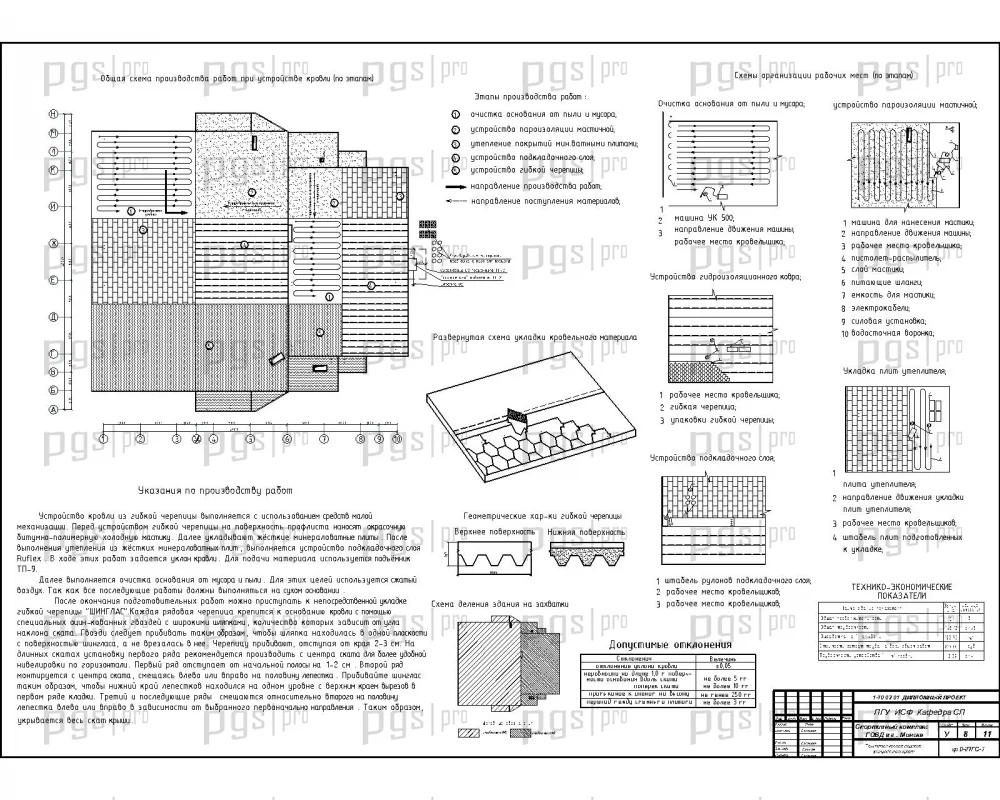

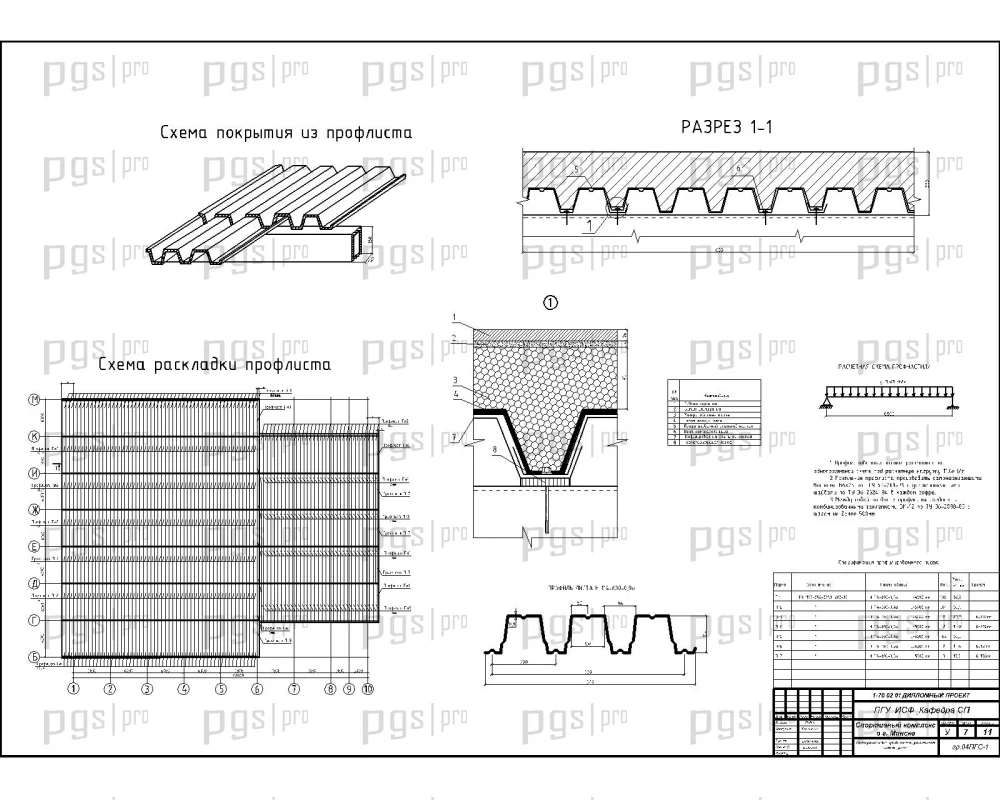

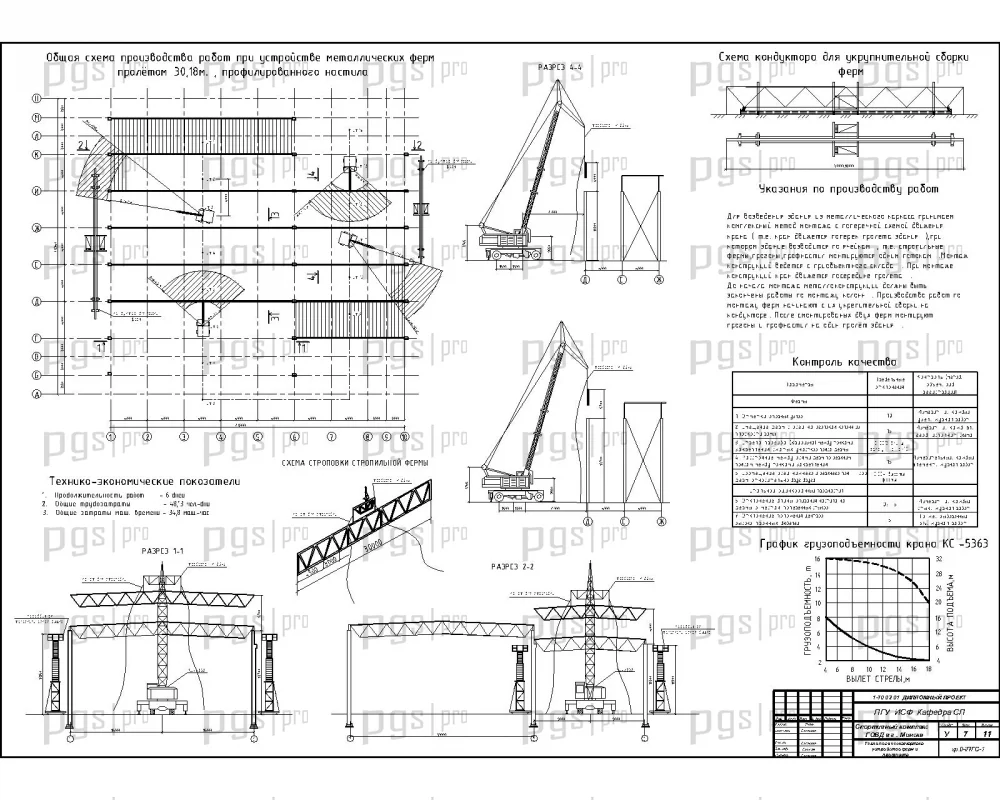

Покрытие над спортзалами выполняется из легких металлических ферм (пролетом 30 и 18 м) по серии 1.460.3-14 и металлического профнастила, укладываемого непосредственно по верхнему поясу ферм.

Общая устойчивость несущего остова здания обеспечивается за счет совместной работы колонн каркаса здания с горизонтальными диафрагмами образованными жесткими дисками плит перекрытий и металлоконструкциями покрытий.

Все колонны каркаса запроектированы с жестким сопряжением с фундаментом. Ригеля перекрытий укладываются вдоль буквенных осей как и несущие стропильные фермы покрытия, чем и образовывают поперечные рамы каркаса здания. Узел сопряжения ригелей с колоннами жесткий, а фермы имеют шарнирное опирание на оголовок колонн.

Для обеспечения общей устойчивости каркаса вдоль продольных рам (из плоскости поперечных рам) по осям «1», «6» и «10» установлены металлические портальные связи.

Жесткий диск перекрытий образовывается из двухполочных ж/б ригелей жестко сопряженных с колоннами и сборных ребристых плит, опирающихся на полки и привариваемых на опорах к закладным деталям ригелей.

Жесткий диск покрытия образовывается из стропильных ферм развязанных из плоскости системой вертикальных связей согласно серии 1.460.3-14 и металлического профлиста закрепленного к верхнему сжатому поясу фермы и являющемуся для него жесткой диафрагмой (конструирование выполняется согласно рекомендаций по применению ЦНИИПСК, Москва 1985г.).

В данном дипломном проекте запроектированы сборные железобетонные лестницы и марши марок 1ЛП 30.13 и ЛМ 30.12.15

Стены подвального этажа выполняются из сборных бетонных блоков стен подвалов (серия Б1.016.1-1) с монолитными железобетонными вставками через 3 м. Стены на этажах выполнены из силикатного кирпича с предварительным армированием для обеспечение обшей устойчивости междуэтажных перегородок по высоте.

В данном дипломном проекте предусмотрены распашные окна с тройным остеклением типа «стеклопакет» выполненных из полимерного профиля на Минском предприятии «ЗАБУДОВА». Серия окон и дверей определяется предприятием поставщиком, зависимости от размеров.
