Диплом №1149 "Проектирование и строительство здания пенсионного фонда в п. Кедровка"

Представленный готовый диплом ПГС посвящен разработке двухэтажного административного здания отделения пенсионного фонда в поселке Кедровка. Объект решен в виде компактного, близкого к квадрату объема, гармонично вписывающегося в поселковую застройку и предназначенного для комплексного социального и пенсионного обслуживания населения. Разработанный проект здания пенсионного фонда включает функциональные группы помещений для приема граждан, специализированные хранилища ценностей, просторный архив пенсионных дел и обособленный бокс для инкассаторских машин.

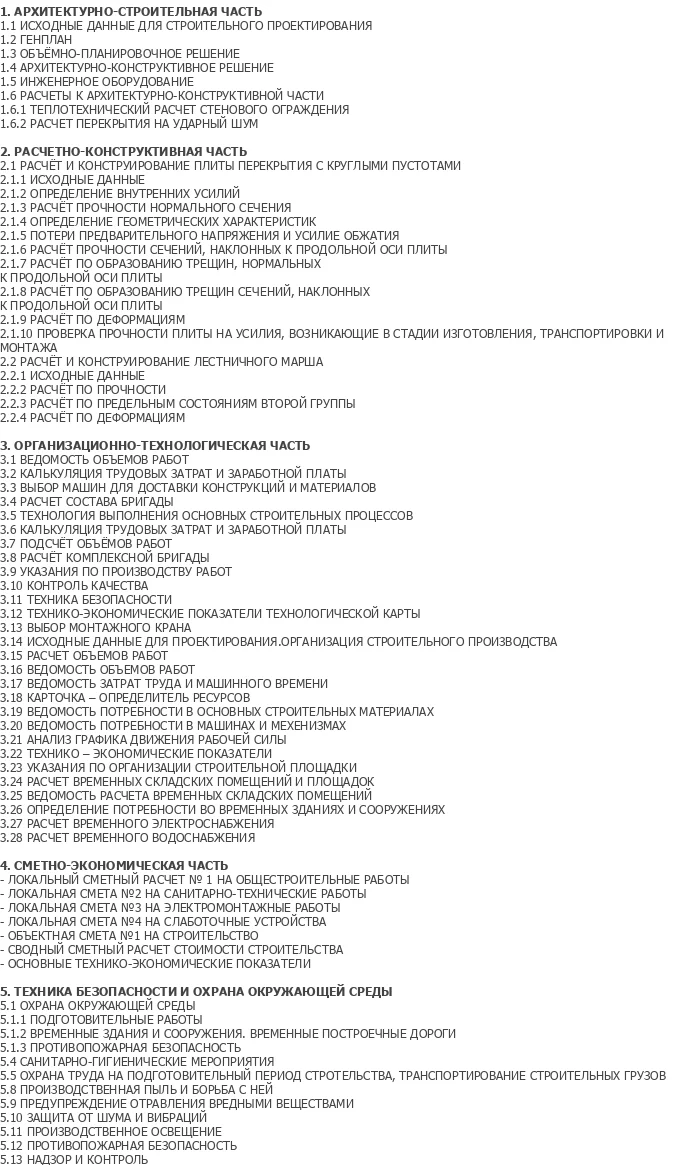

Пояснительная записка проекта общим объемом 86 листов подготовлена в текстовом редакторе MS Word и содержит исчерпывающие архитектурно-строительные, расчетно-конструктивные, технологические, сметные решения и мероприятия по охране труда. Высокая степень проработки всех глав и соответствие нормативным требованиям делают представленный материал отличной базой как эталонный шаблон проекта. На странице инженерного каталога можно оперативно купить проект в полном объеме или сразу скачать проект в редактируемых форматах для подготовки к защите.

Комплект материалов ориентирован на студентов строительных специальностей и выпускников вузов, завершающих обучение по профилю промышленного и гражданского строительства. Расчетно-конструктивный раздел содержит детальный ручной аналитический расчет железобетонной многопустотной плиты перекрытия и ребристого лестничного марша по предельным состояниям первой и второй групп с проверкой трещиностойкости и зыбкости. Наличие развернутых теплотехнических расчетов многослойной кирпичной стены с эффективным утеплителем из минераловатных плит и чердачного перекрытия позволяет легко адаптировать проект к климатическим условиям других регионов.

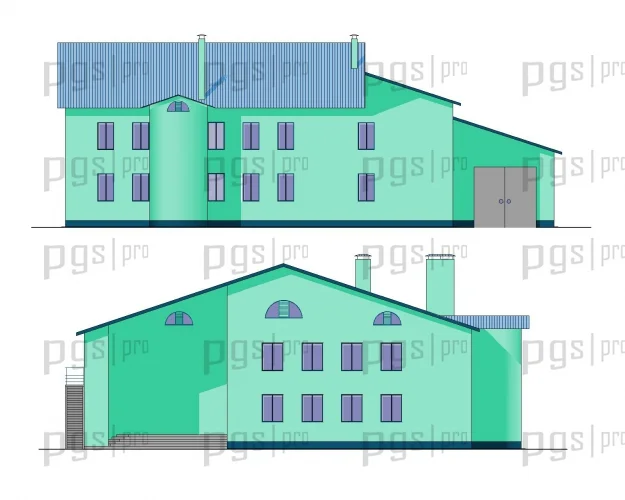

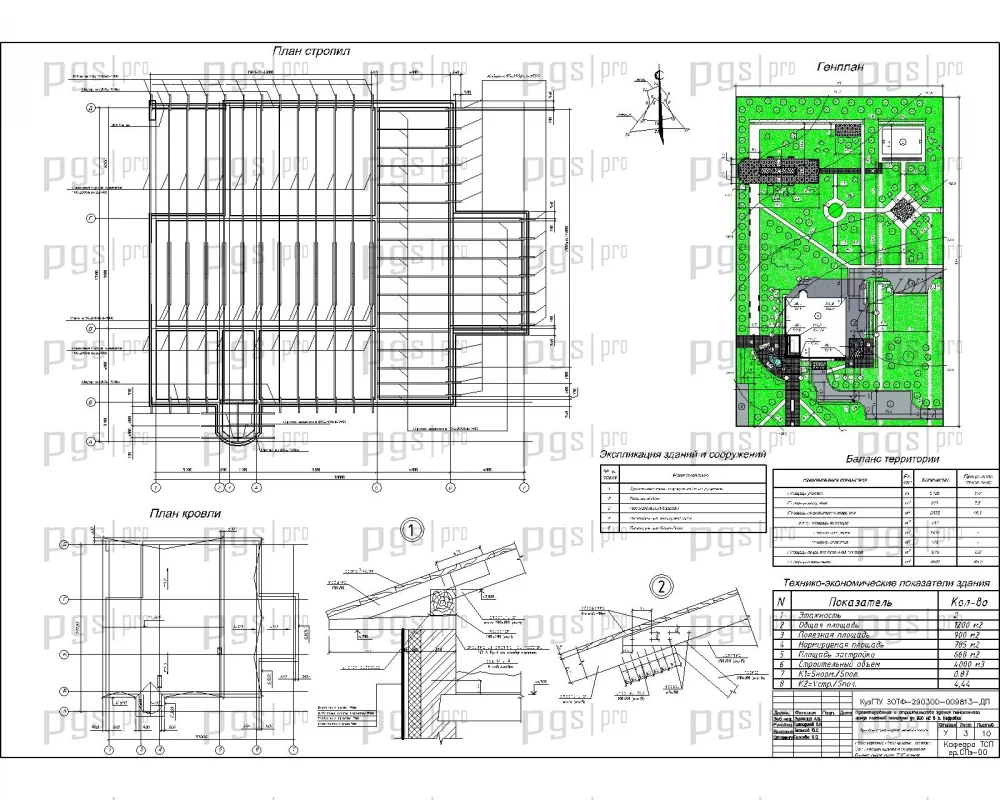

Объемно-пространственное решение представляет собой компактное двухэтажное здание с габаритами в осях 30×27,2 м с техническим подвальным этажом и пристроенным одноэтажным боксом категории «Д» для инкассаторских автомобилей. Генеральный план разработан для участка прямоугольной формы площадью 1,125 га с организацией подъездной автодороги шириной 7 м, пешеходных тротуаров, мощенных цветной плиткой, и открытой автостоянки на 30 машино-мест. Главный вход в здание акцентирован выразительной двухсветной лоджией с мозаичным покрытием площадки, а со стороны дворового фасада запроектирован дополнительный служебный вход для персонала.

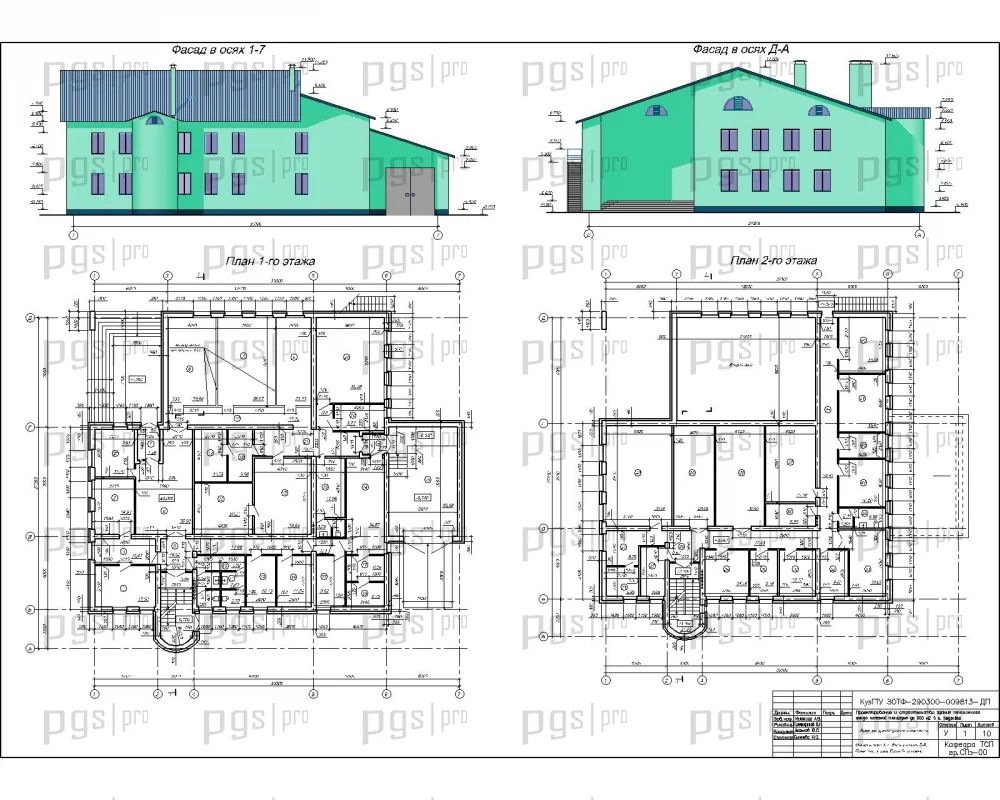

Планировочная структура учреждения организована вокруг центральных защищенных объемов: кладовых ценностей на первом этаже и архива пенсионных дел на втором этаже. На первом этаже сосредоточены вестибюль, фойе, холлы, кабинеты приема посетителей и санитарные узлы, а на втором этаже размещены кабинеты сотрудников, руководство, подсобные помещения и эвакуационный выход на металлическую наружную пожарную лестницу МПЛ-1. Внутренние перегородки выполнены из гипсовых прокатных панелей толщиной 80 мм с повышенными звукоизоляционными прокладками в примыканиях к дискам перекрытий.

Графическая часть проекта выполнена в среде AutoCAD (DWG) в составе 10 листов чертежей, полностью соответствующих государственным стандартам СПДС. В состав графического комплекта входят генеральный план с благоустройством и малыми архитектурными формами, поэтажные кладочные планы с экспликациями помещений, архитектурные фасады, разрезы здания и совмещенный план стропильной кровли. Листы содержат подробные спецификации сборных железобетонных перемычек, оконных блоков с тройным остеклением в деревянных переплетах и развернутые ведомости внутренней отделки помещений.

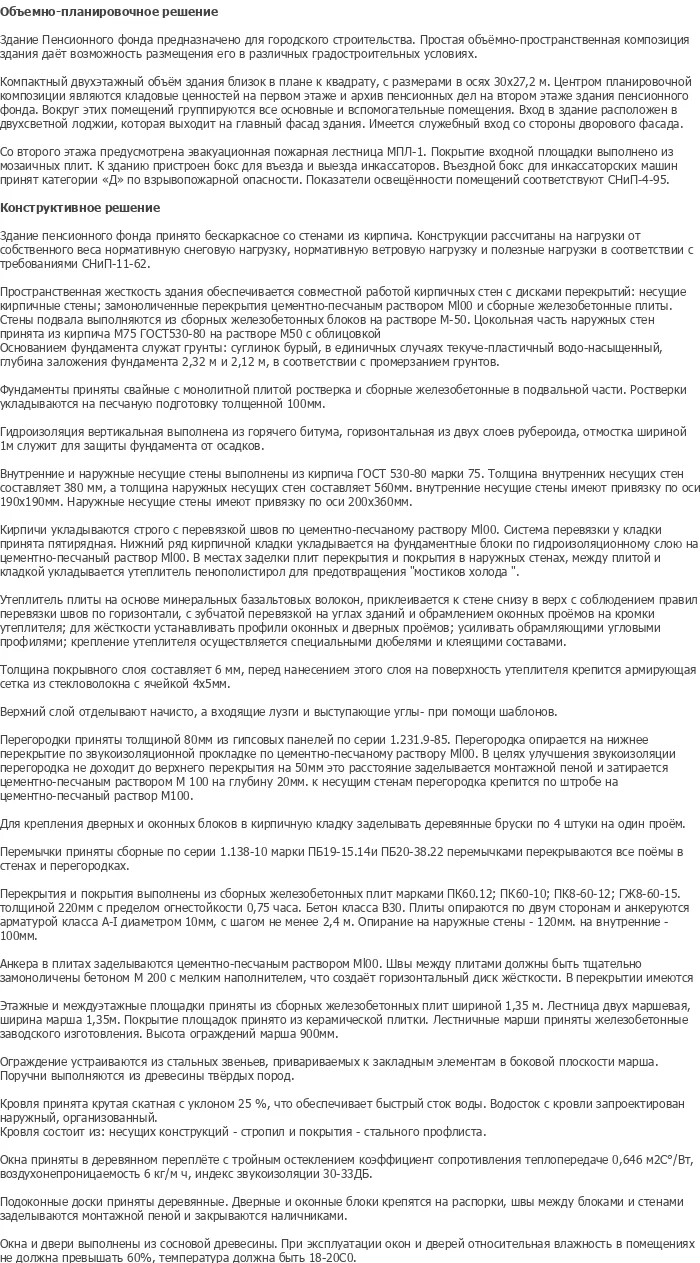

Конструктивная система здания принята бескаркасной с несущими продольными и поперечными стенами из керамического полнотелого кирпича марки М75 на цементно-песчаном растворе М100. Наружные несущие стены запроектированы толщиной 560 мм и состоят из кирпичной кладки толщиной 380 мм, минераловатных базальтовых плит толщиной 120 мм, воздушной прослойки 35 мм и защитного слоя, а внутренние несущие стены имеют толщину 380 мм. Пространственная жесткость и неизменяемость здания обеспечиваются надежной совместной работой стен, анкерованных поясов и горизонтальных дисков железобетонных перекрытий.

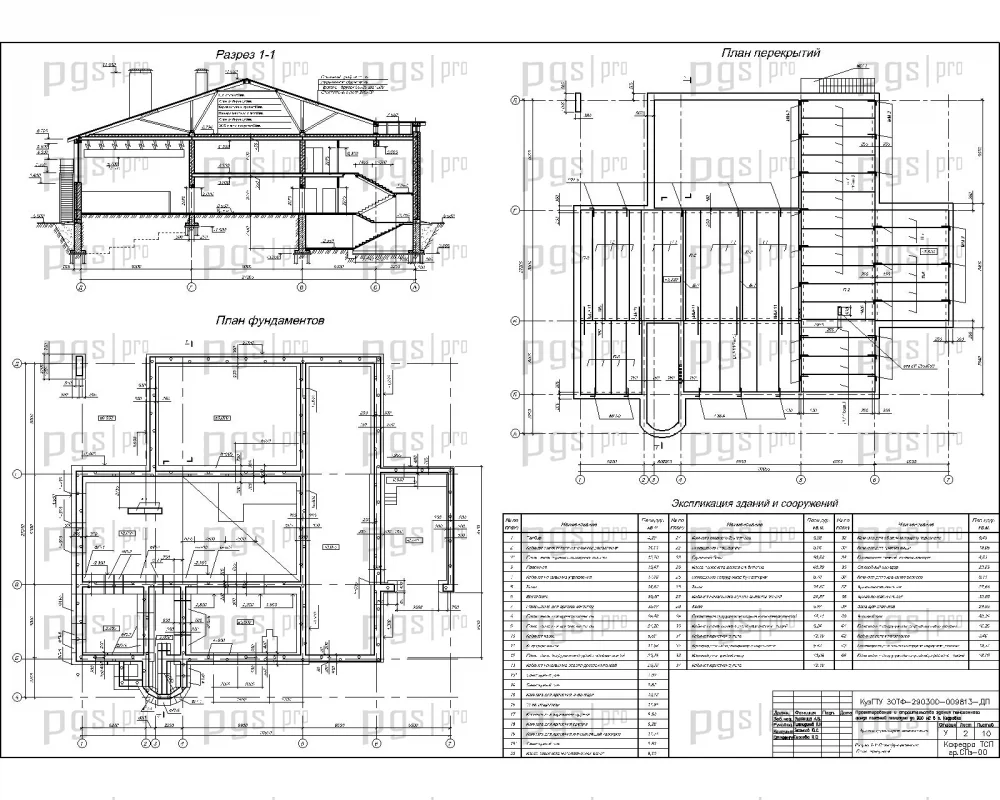

Фундаменты под несущие стены запроектированы свайными с монолитными железобетонными плитами ростверков по песчаной подготовке толщиной 100 мм и сборными ленточными блоками в подвальной части при глубине заложения 2,12–2,32 м. Междуэтажные перекрытия и покрытия смонтированы из сборных круглопустотных предварительно напряженных железобетонных плит марок ПК толщиной 220 мм из бетона класса В30 с обязательной заливкой швов мелкозернистым бетоном М200. Кровля выполнена скатной с крутым уклоном 25% по деревянным наслонным стропилам с организованным наружным водостоком и настилом из профилированного стального листа.

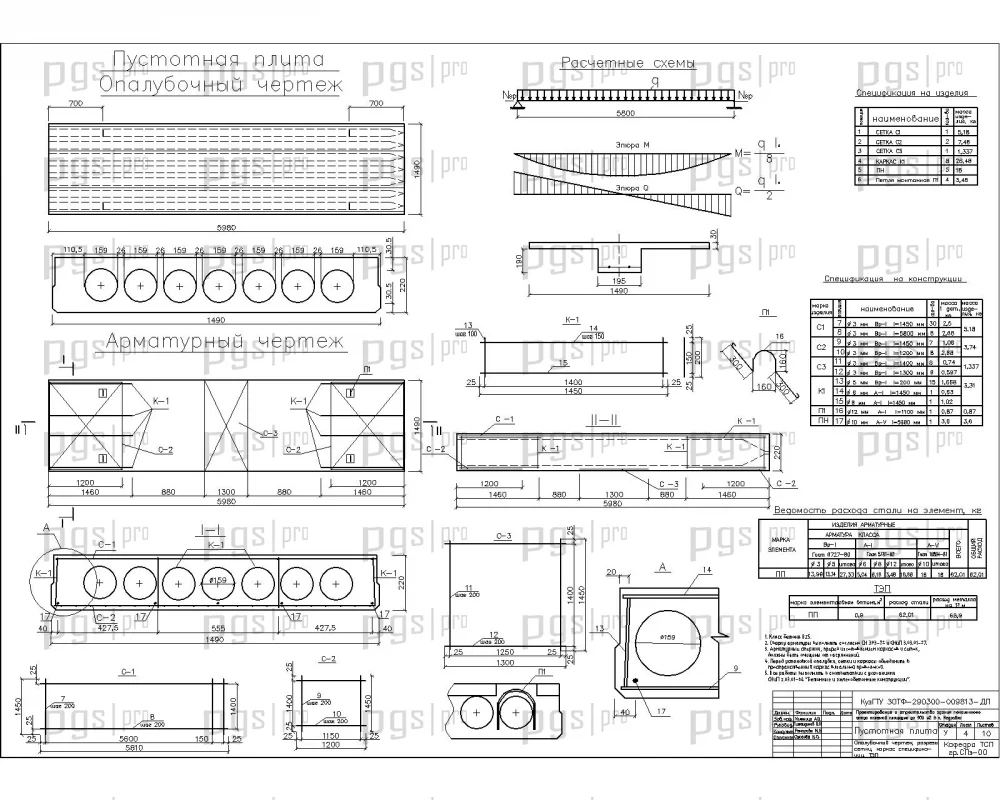

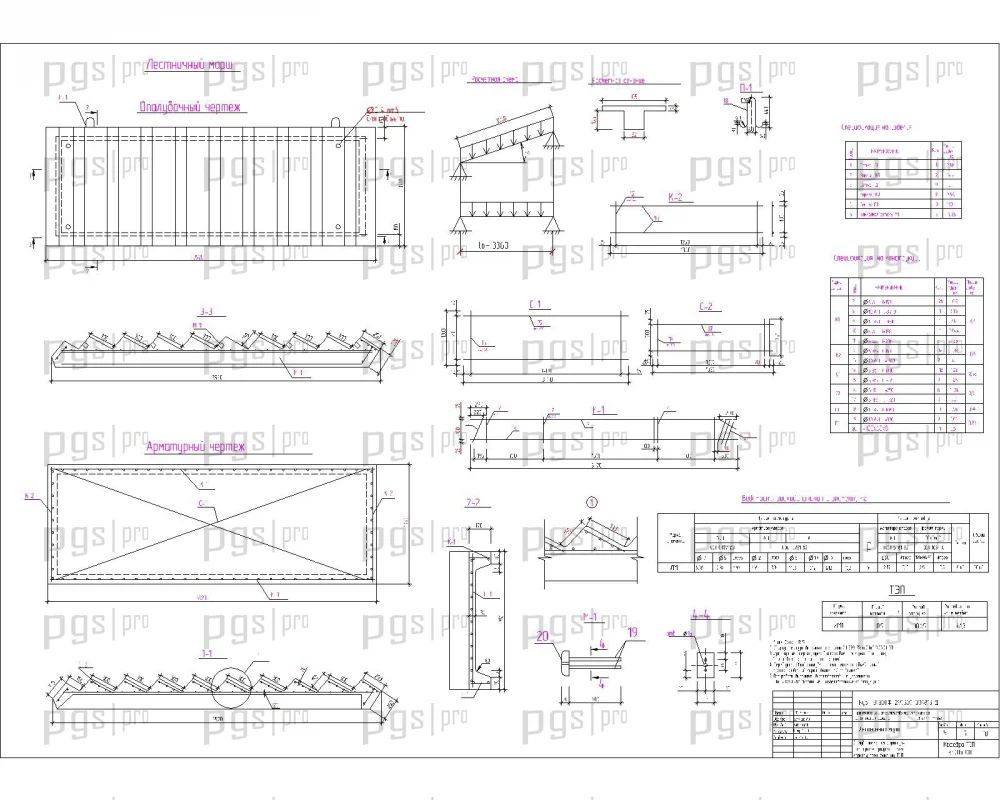

В расчетно-конструктивном разделе выполнен строгий ручной расчет сборной многопустотной плиты перекрытия и сборного ребристого железобетонного марша из бетона класса В15 с рабочей арматурой классов А-III и Вр-I. Расчетом определены действующие изгибающие моменты, подобрана продольная и поперечная арматура, проверена прочность наклонных сечений и раскрытие трещин при длительном и кратковременном действии нагрузок. Дополнительно проведен расчет лестничного марша на зыбкость от действия сосредоточенного добавочного груза, подтвердивший высокую эксплуатационную надежность сборных элементов.

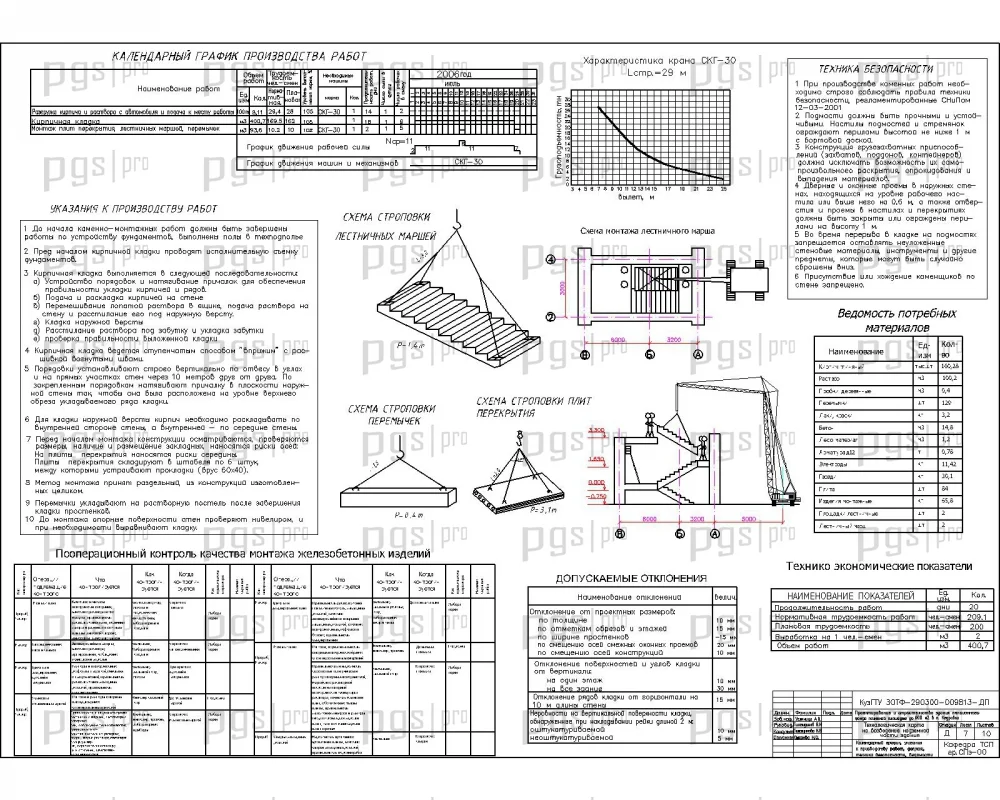

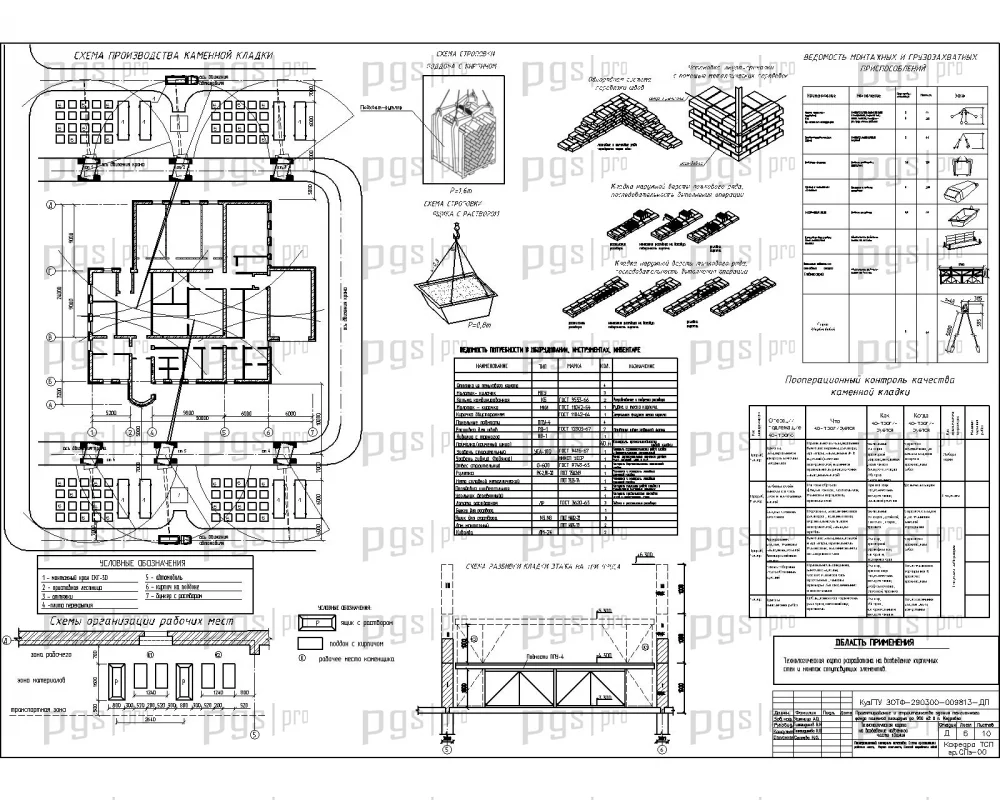

Организационно-технологическая часть проекта включает специализированную технологическую карту на возведение кирпичной кладки наружных и внутренних стен двухэтажного здания с монтажом сборных железобетонных конструкций перекрытий и лестниц. В качестве ведущего монтажного механизма на основе технико-экономического сравнения с краном СКГ-40 принят гусеничный кран МКГ-25БР с минимальной себестоимостью машино-смены. Кладка стен ведется звеньями «пятерка» поточно-расчлененным методом с разбивкой захваток на делянки по 5,1 м и применением шарнирно-панельных подмостей для ярусного возведения.

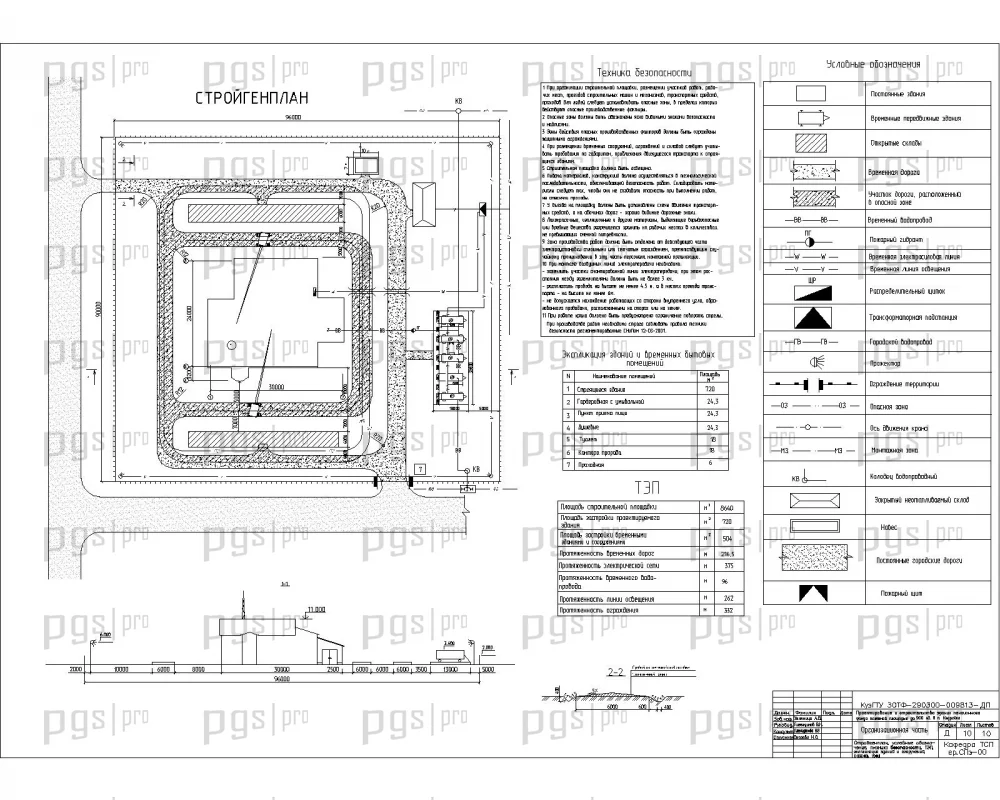

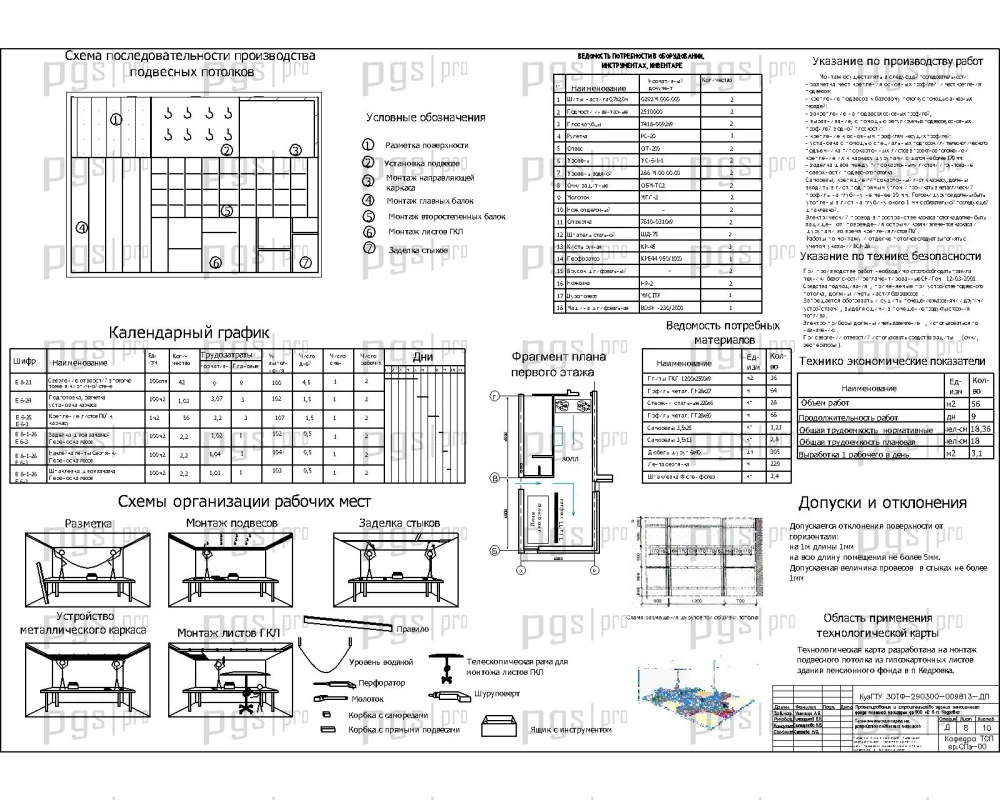

Объектный строительный генеральный план разработан с учетом рационального размещения временного строительного хозяйства, закрытых и открытых складов материалов за пределами опасных зон работы монтажного крана. На стройгенплане предусмотрены кольцевой проезд для грузового автотранспорта с шириной проезжей части 3,5–7,0 м, площадки складирования кирпича на поддонах и раствора, инвентарные бытовые вагончики, а также расчетные сети временного водопровода и электроснабжения. В проекте подробно изложены технологические решения по устройству подвесных потолков из гипсокартона на металлическом каркасе и потолочных систем типа «Армстронг».

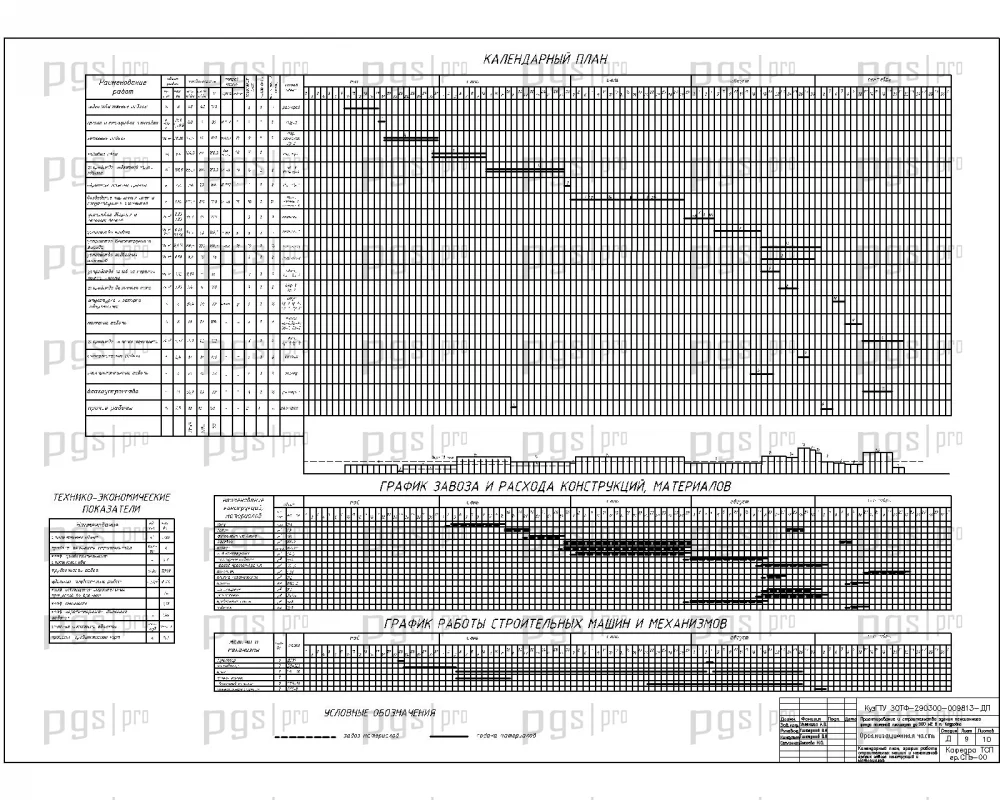

Календарное планирование регламентирует продолжительность кладочных процессов в объеме 552,9 м³ за 20 рабочих дней при нормативных трудозатратах 285,15 чел.-дней силами комплексной бригады из 14–17 рабочих. Сметный раздел представлен локальными сметами на общестроительные, сантехнические, электромонтажные и слаботочные сети, а также объектной сметой и сводным сметным расчетом. В проекте детально разработаны мероприятия по охране труда при верхолазных процессах, правила безопасной работы стрелового крана, противопожарные нормы и экологические решения по защите почвенного покрова поселка Кедровка.

Комплексный ПГС дипломный проект административного здания пенсионного фонда обладает рядом выраженных преимуществ, подтверждающих его практическую ценность и удобство защиты:

• Полный состав проектной документации, охватывающий архитектурный, расчетно-конструктивный, технологический, сметный разделы и охрану труда.
• Рациональная планировочная структура общественного здания с выделением зон обслуживания граждан, инкассаторского бокса и архива.
• Классическая стеновая конструктивная схема из надежного керамического кирпича с современным эффективным утеплением базальтовой минватой.
• Подробный ручной расчет сборной железобетонной многопустотной плиты перекрытия и ребристого лестничного марша по двум группам предельных состояний.
• Готовая технологическая карта на кирпичную кладку стен и монтаж перекрытий с обоснованным выбором гусеничного крана МКГ-25БР.
• Проработанный объектный стройгенплан с подробными расчетами временных инвентарных городков, складов, сетей водопровода и электроэнергии.
• Качественно оформленная графическая часть из 10 листов чертежей марки АР, КЖ и ТХ в редактируемом формате AutoCAD (DWG).
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
