Диплом №1151 "Проект здания плавательного бассейна в г. Шелехов"

Диплом №1151 "Проект здания плавательного бассейна в г. Шелехов"

Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

Стоимость работы: 5.000 руб.
Описание
Характеристики

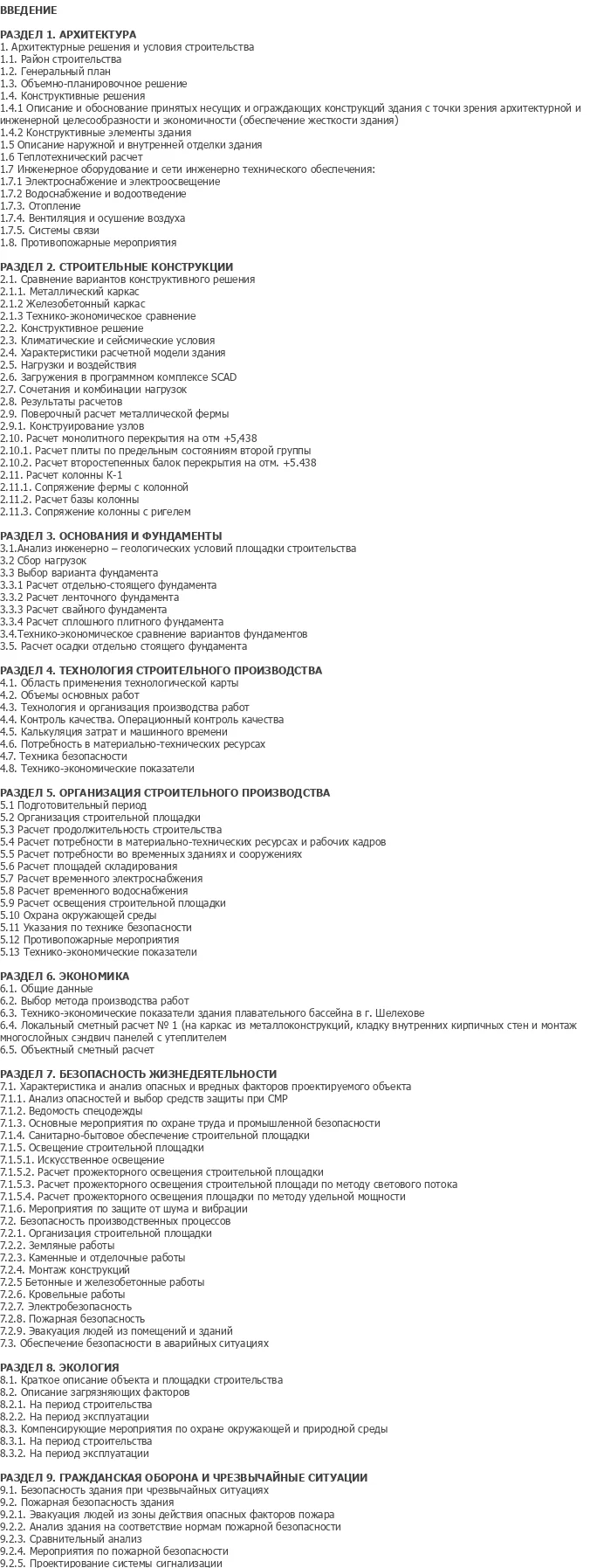

Содержание записки
Чертежи
Параметр Значение
Номер проекта 1151
Специальность ПГС (Промышленное и гражданское строительство)
Категория Общественные здания
Тема дипломного проекта Проект здания плавательного бассейна в г. Шелехов
Назначение объекта Плавательный бассейн (спортивно-оздоровительное здание)
Этажность 2 этажа
Размеры здания в осях 30×22,5 м
Высота здания 15,0 м
Конструктивная схема Полный металлический каркас
Материал стен Трехслойные металлические сэндвич-панели толщиной 200 мм с минераловатным утеплителем
Основания и фундаменты Сплошная монолитная железобетонная плита под бассейн и отдельно стоящие столбчатые фундаменты
Перекрытия Монолитное железобетонное толщиной 120 мм по стальным балкам и профилированный настил
Кровля Скатная совмещенная по стальным фермам с покрытием из профилированного настила
Метод расчёта конструкций Программный комплекс «SCAD»
Дополнительные разделы Технологическая карта на монтаж металлокаркаса, генеральный план, системы оборотного водоснабжения, безопасность и экология
Программное обеспечение (графика) AutoCAD (DWG)
Программное обеспечение (ПЗ) MS Word
Количество листов чертежей 13 листов AutoCAD (DWG)
Объём пояснительной записки 186 листов MS Word
Проверка на антиплагиат Возможна по запросу
Demo-версия Доступна для ознакомления
Стоимость 5 000 руб.

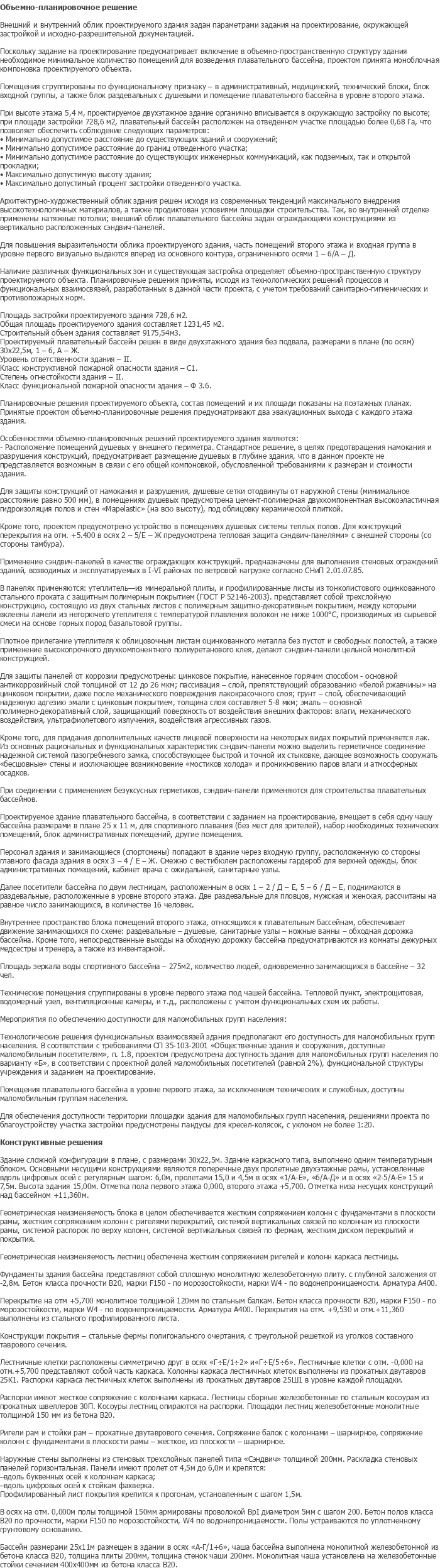

Краткое описание объекта проектирования

Представленный готовый диплом ПГС посвящен разработке современного двухэтажного спортивно-оздоровительного комплекса в городе Шелехове Иркутской области. Объемно-пространственная структура здания представляет собой компактный моноблок габаритами 30×22,5 м, включающий ванну бассейна с чашей 25×11 м и комплекс вспомогательных помещений. Запроектированный проект здания плавательного бассейна предназначен для учебно-тренировочных занятий, оздоровительного плавания и подготовки спортсменов в условиях высокой расчетной сейсмичности.

Пояснительная записка дипломного проекта объемом 186 листов оформлена в программе MS Word и включает архитектурный, расчетно-конструктивный, геотехнический, организационно-технологический разделы и сети водоподготовки. Качественно оформленная документация строго соответствует государственным нормативам, благодаря чему эта дипломная работа может применяться как надежный шаблон проекта. В каталоге нашего сайта любой желающий может быстро купить проект в редактируемых форматах или скачать проект непосредственно после оформления заказа.

Материалы разработки адресованы студентам инженерно-строительных факультетов и выпускникам вузов, готовящимся к защите квалификационных выпускных работ. Инженерная часть проекта базируется на пространственном расчете стального каркаса в вычислительном комплексе SCAD на особое сочетание нагрузок при сейсмичности площадки 9 баллов. Проект легко адаптируется к условиям других населенных пунктов путем пересчета теплотехнической толщины минераловатного сердечника сэндвич-панелей и параметров чаши.

Архитектурно-планировочные решения

Здание плавательного бассейна имеет двухэтажный объем с размерами в осях 30×22,5 м и общей высотой 15,0 м до конька кровли. Генеральный план разработан для участка площадью 4,0 га на Центральном проспекте в Шелехове с учетом примыкания к городскому парку, организацией кольцевого противопожарного проезда и открытых автостоянок. Вертикальная планировка площадки обеспечивает естественный поверхностный отвод талых и дождевых вод без замачивания оснований.

Внутреннее зонирование первого этажа объединяет входную группу с просторным вестибюлем, гардеробом, кассой, медицинским кабинетом, санитарными узлами и техническими помещениями водоподготовки под чашей. На втором этаже размещены мужские и женские раздевальные на 16 мест каждая с душевыми, комнаты инструктора и дежурной медсестры, а также зал бассейна с зеркалом воды 275 м². Для удобства маломобильных групп населения входная группа оборудована пандусом с нормативным уклоном, а ширина проемов и коридоров обеспечивает комфортный проезд кресел-колясок.

Графическая часть проекта выполнена в программе AutoCAD (DWG) в составе 13 листов чертежей высокого уровня инженерной детализации. Комплект чертежей марки АР содержит генеральный план, поэтажные кладочные планы с экспликациями помещений, архитектурные фасады с раскладкой сэндвич-панелей, характерные разрезы и план кровли. Дополнительно на чертежах детально представлены спецификации заполнения оконных блоков из алюминиевого профиля «RF 50 Realit», ведомости дверей и экспликации полов.

Конструктивные решения

Конструктивная схема здания решена в полном металлическом каркасе, образованном двухпролетными двухэтажными поперечными рамами с шагом 6,0 м и пролетами 15,0 и 7,5 м. Колонны каркаса запроектированы из широкополочных и колонных двутавров 40К1, 35К1 и 25К1 из стали С345 с жестким защемлением в фундаментах. Пространственная неизменяемость каркаса обеспечивается жесткими узлами сопряжения ригелей, системой вертикальных крестовых связей по колоннам и жестким диском перекрытия.

Фундамент под чашу бассейна и смежные опоры запроектирован в виде сплошной монолитной железобетонной плиты толщиной 600 мм из гидротехнического бетона В20 с морозостойкостью F150 и водонепроницаемостью W4. Наружные ограждающие стены выполнены из трехслойных металлических сэндвич-панелей толщиной 200 мм с горизонтальной раскладкой по фахверковым стойкам. Междуэтажное перекрытие на отметке +5,700 принято монолитным железобетонным толщиной 120 мм по стальным балкам 45Ш1 и 30Ш1, а скатное покрытие устроено из стальных полигональных ферм и профилированного листа.

Статический и динамический расчет пространственного остова здания выполнен в проектно-вычислительном комплексе SCAD на основное и особое сочетания нагрузок с учетом сейсмических воздействий интенсивностью 9 баллов. В программе проверена общая устойчивость элементов, определены усилия в стропильных фермах и подобраны спаренные равнополочные уголки поясов и решетки. Графическая часть конструктивного раздела включает схемы монтажа каркаса марки КМ, рабочие чертежи стропильных ферм, раскладку балок перекрытия и армирование монолитной чаши бассейна.

Технология и организация строительства

В технологическом разделе проекта разработана технологическая карта на монтаж металлокаркаса здания плавательного бассейна, включающая укрупнительную сборку ферм и установку несущих элементов. Монтажные работы надземной части ведутся раздельным методом с помощью пневмоколесного стрелового крана КС-55729 со стрелой длиной 30,2 м. В технологической карте подробно регламентированы процессы строповки конструкций траверсой ПК-01-129, выверка колонн теодолитом и окончательное закрепление стыков на высокопрочных болтах и монтажной сварке.

Строительный генеральный план спроектирован на период возведения несущих стальных конструкций с нанесением рабочей зоны крана и опасных зон перемещения грузов. На строительной площадке размещены инвентарные бытовые помещения контейнерного типа, приобъектные склады металлоконструкций, площадки для укрупнительной сборки ферм и стенды контроля качества. Временные инженерные коммуникации включают подключение к городской электросети через КТП мощностью 160 кВт и противопожарный закольцованный водопровод диаметром 100 мм с гидрантами.

Продолжительность монтажа конструкций каркаса составляет 39 рабочих дней при трудоемкости рабочих 441,08 чел.-часа и общей массе смонтированной стали 90,6 т. Календарный план строительства увязывает выполнение общестроительных процессов, бетонирование чаши бассейна, монтаж сэндвич-панелей и прокладку технологических трубопроводов водоподготовки. В разделе безопасности жизнедеятельности определены требования к безопасной работе на высоте с применением монтажных люлек, защитному заземлению строительных механизмов и экологической защите территории парковой зоны.

Преимущества проекта

Представленный ПГС дипломный проект спортивного плавательного комплекса отличается детальной инженерной проработкой и обладает рядом ключевых преимуществ для успешной защиты:

  • Полный состав архитектурно-строительной, расчетной, геотехнической, технологической и инженерной документации.
  • Реализация надежного металлического каркаса со скатным покрытием из стальных полигональных ферм пролетом 15 м.
  • Численный пространственный расчет несущих конструкций в сертифицированном комплексе ПК SCAD с учетом сейсмичности площадки 9 баллов.
  • Применение монолитной железобетонной фундаментной плиты из гидротехнического бетона под чашу бассейна с поверочным расчетом на продавливание.
  • Детальная проработка замкнутой технологической схемы оборотного водоснабжения, очистки и ультрафиолетового обеззараживания воды в бассейне.
  • Разработанная технологическая карта на монтаж стального каркаса с применением стрелового крана КС-55729 и расчетом укрупнительной сборки.
  • Качественно выполненные чертежи в редактируемом формате AutoCAD (DWG) общим объемом 13 полноразмерных листов.
  • Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
Диплом №1151 "Проект здания плавательного бассейна в г. Шелехов"
Диплом №1151 "Проект здания плавательного бассейна в г. Шелехов"

Возможность частичного выкупа проекта:

Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
