Диплом №1154 "Телевизионная башня выстой 300 м в г. Чебоксары"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.3D модель, генеральный план.jpg

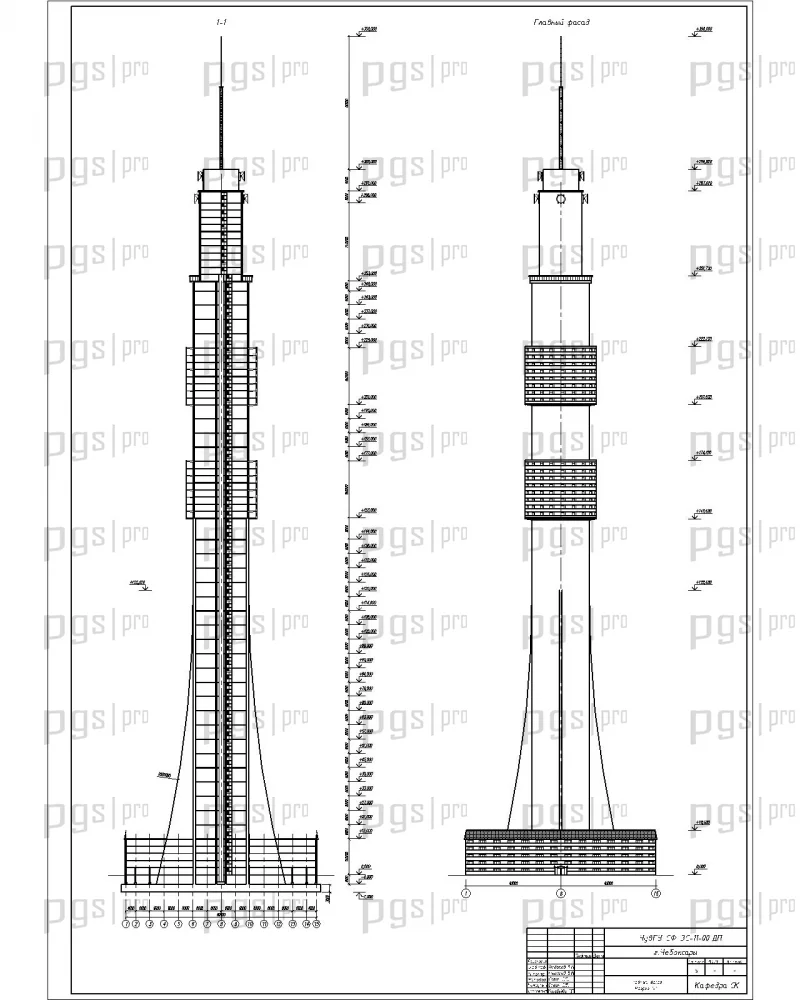

2.Фасад, разрез.jpg

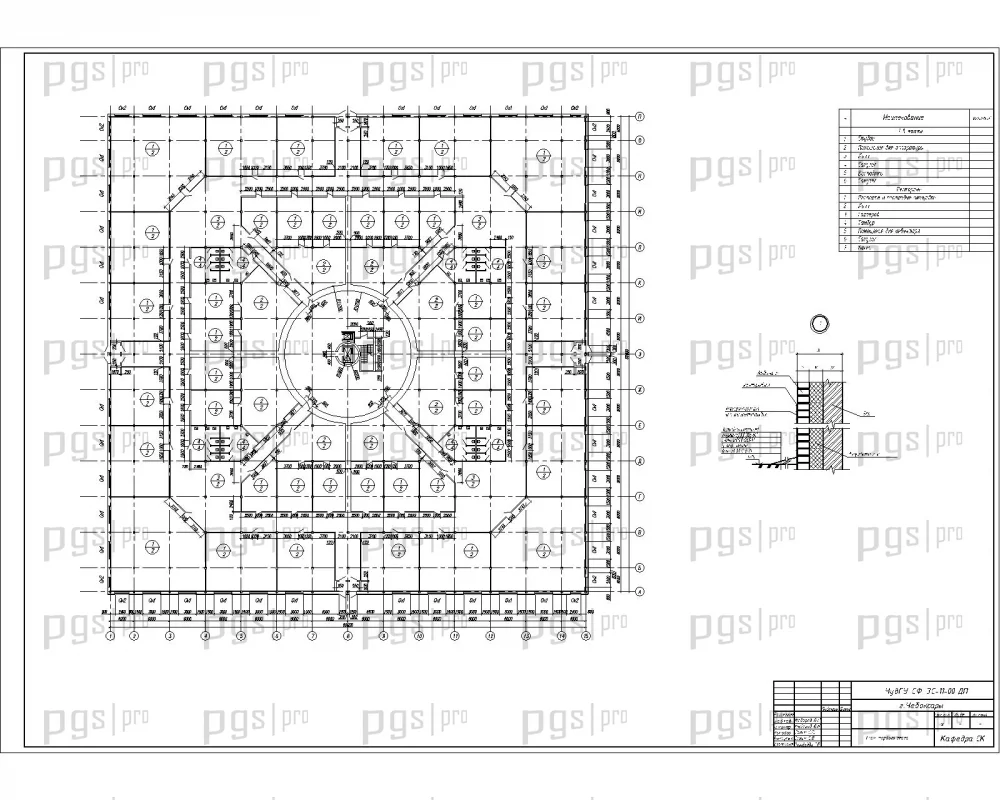

3.План первого этажа.jpg

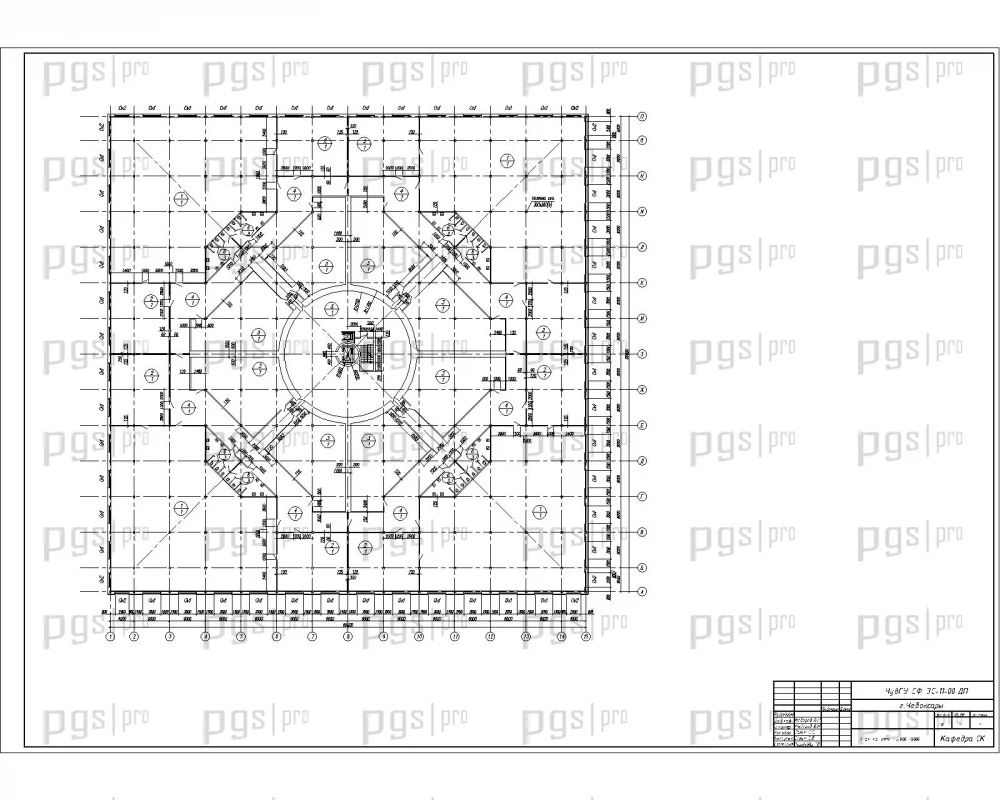

4.План на отм.+3,000÷+18,000.jpg

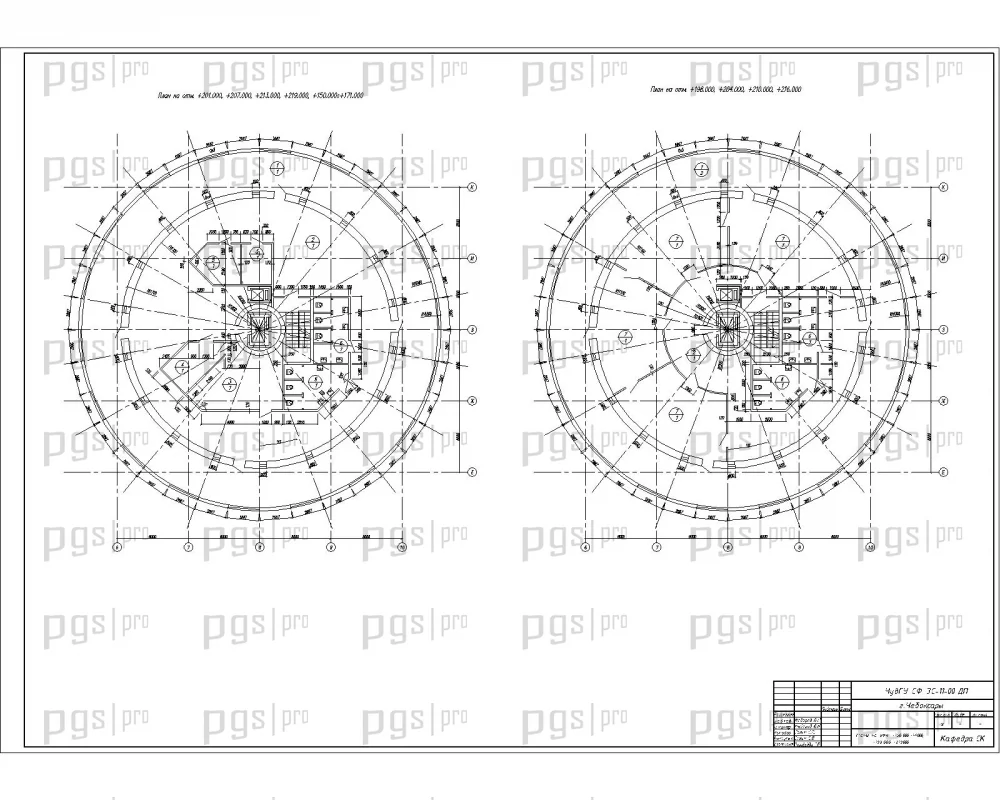

5.Планы на отм. +150.000÷+171.000, +198.000÷+219.000.jpg

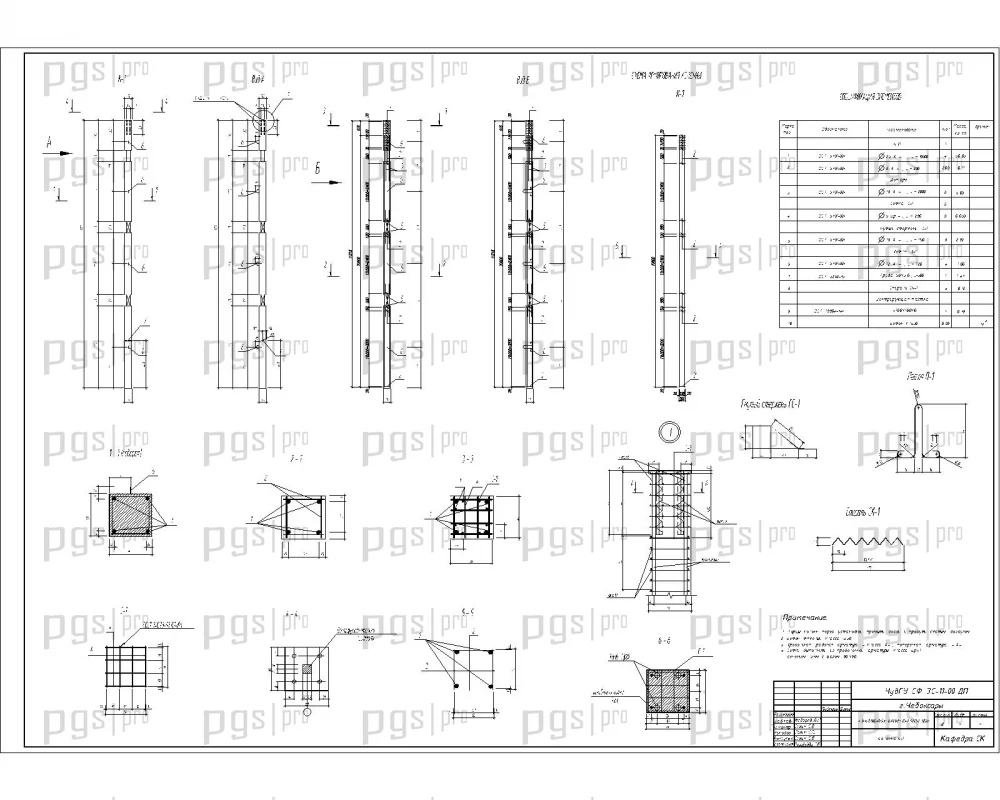

6.Колонна К-1.jpg

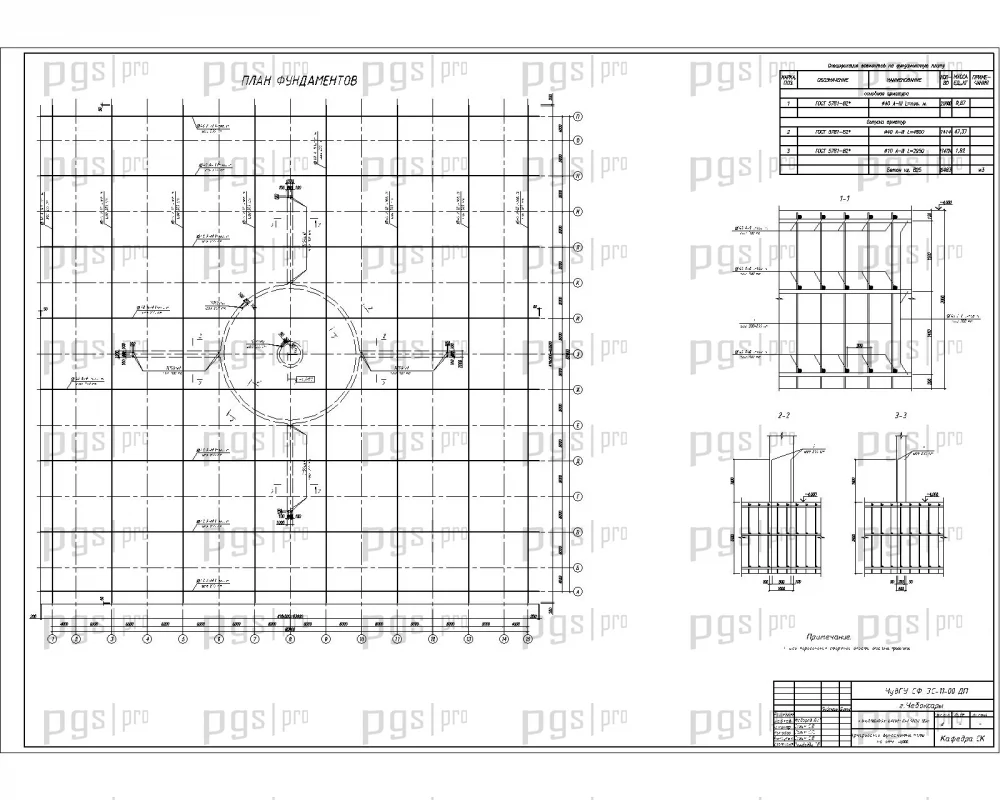

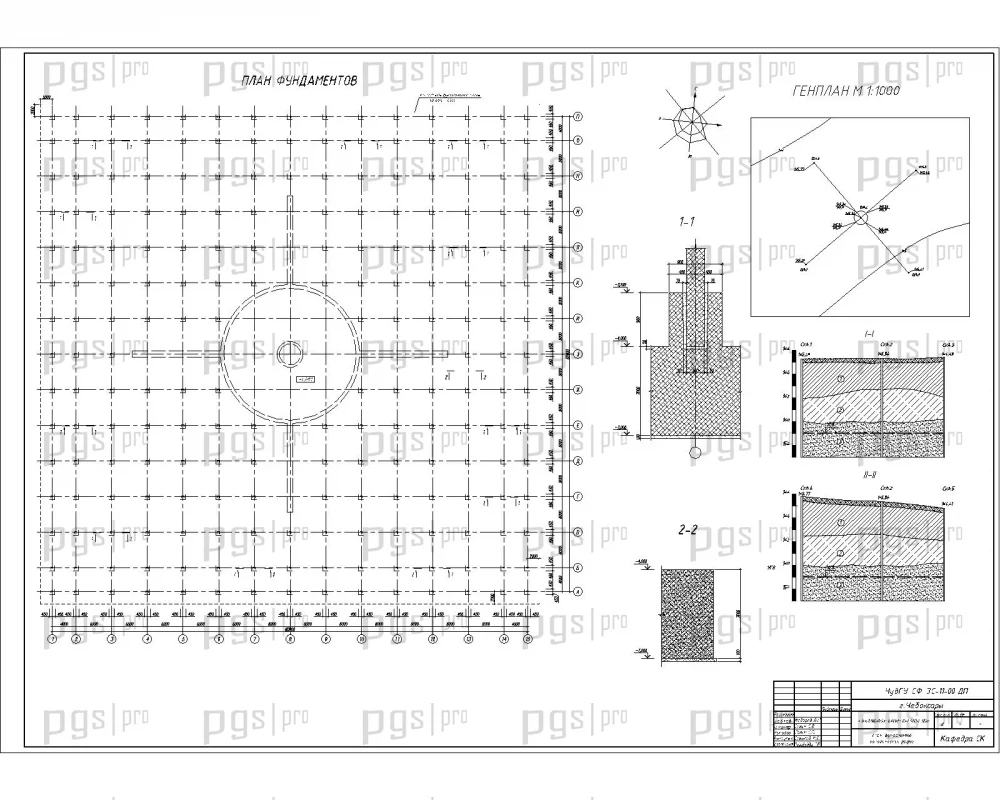

7.План фундаментов, Геологический разрез.jpg

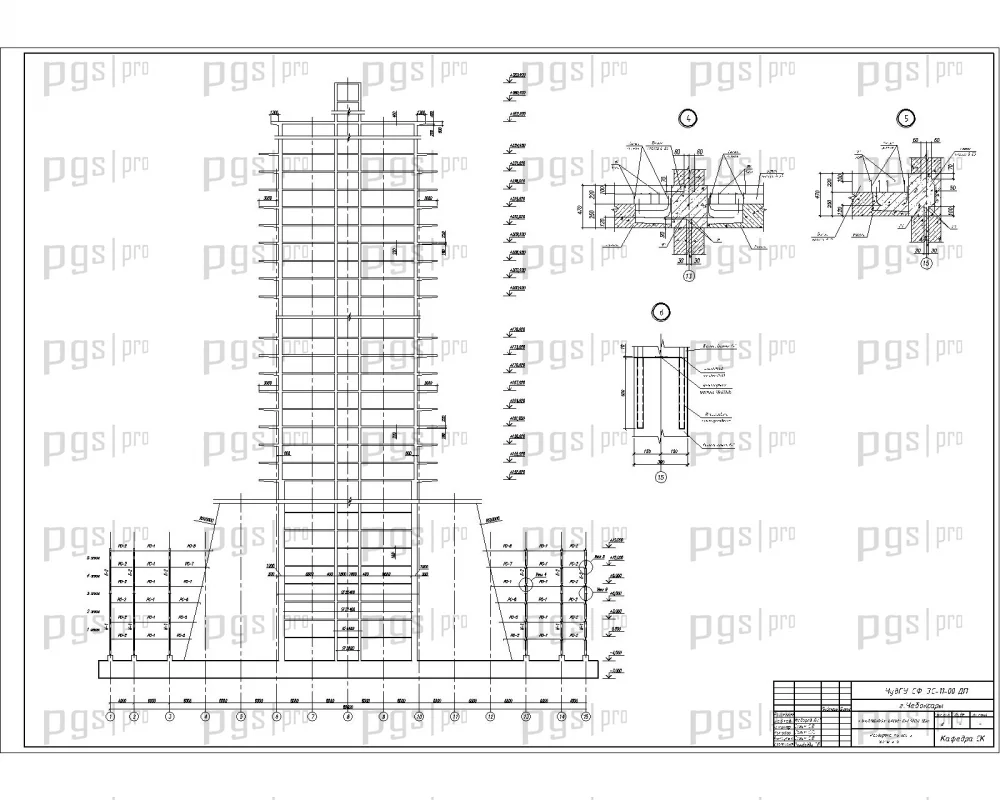

8.Развертка по оси З, Узлы 4÷6.jpg
9.Армирование фундаментной плиты на отм.-6,000.jpg

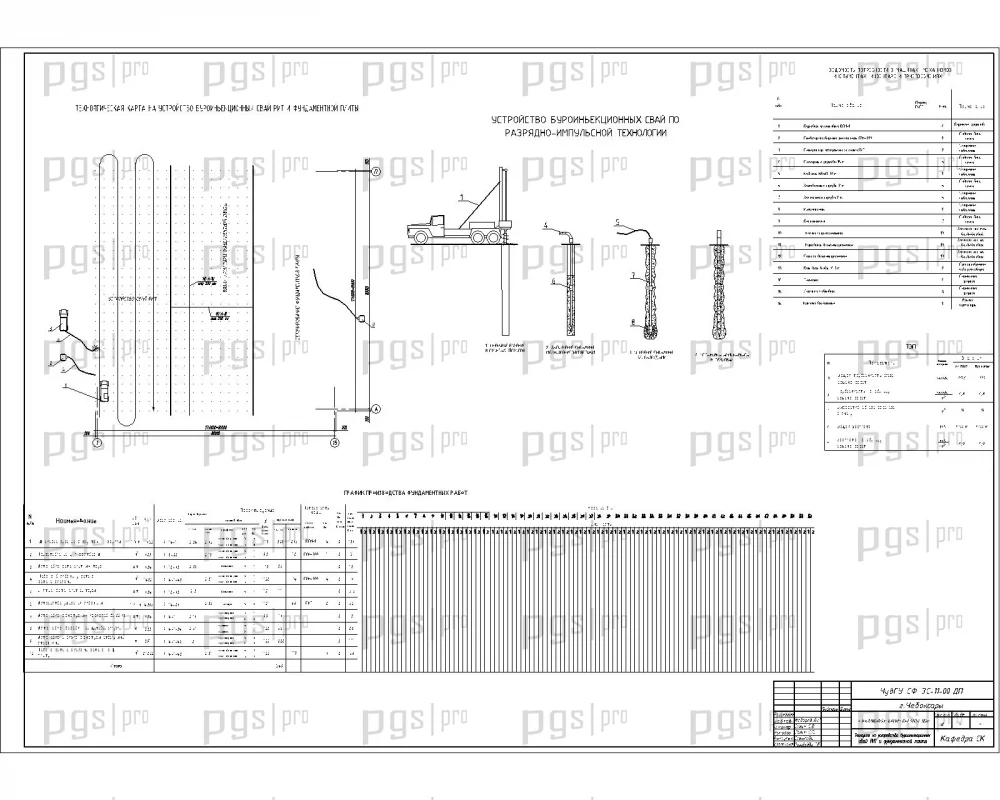

10.Технологическая карта на устройство буроиньекционных свай РИТ и фундаментной плиты.jpg

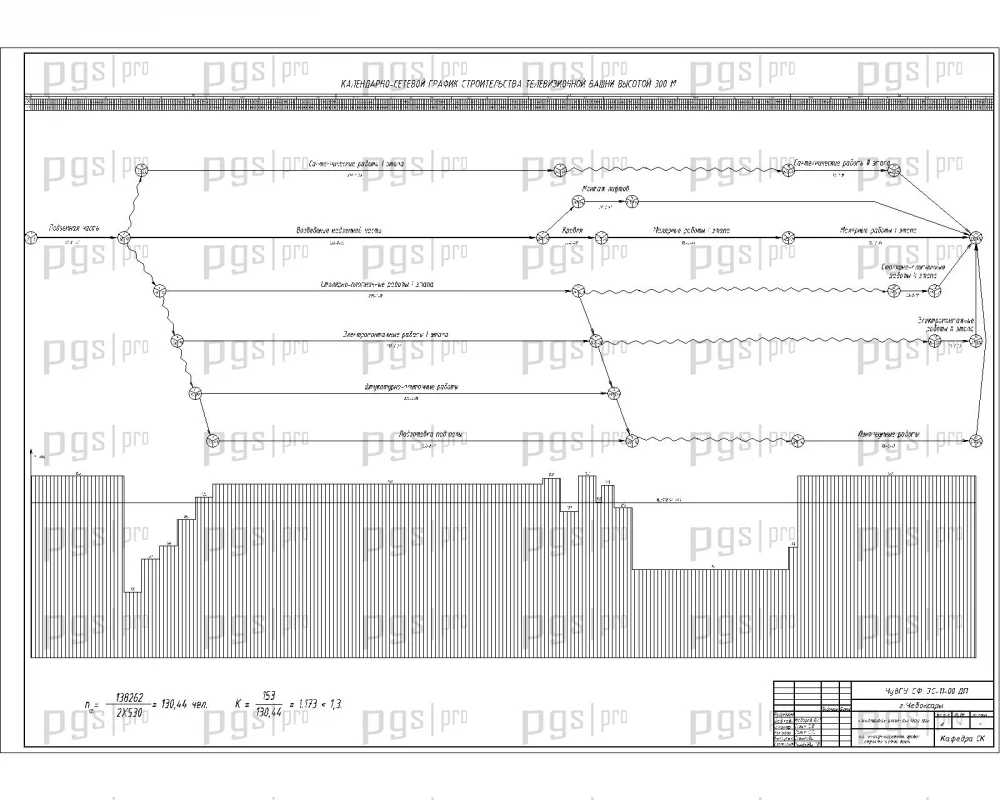

11.Календарно-сетевой график строительства башни.jpg
12.Строительный генеральный план.jpg

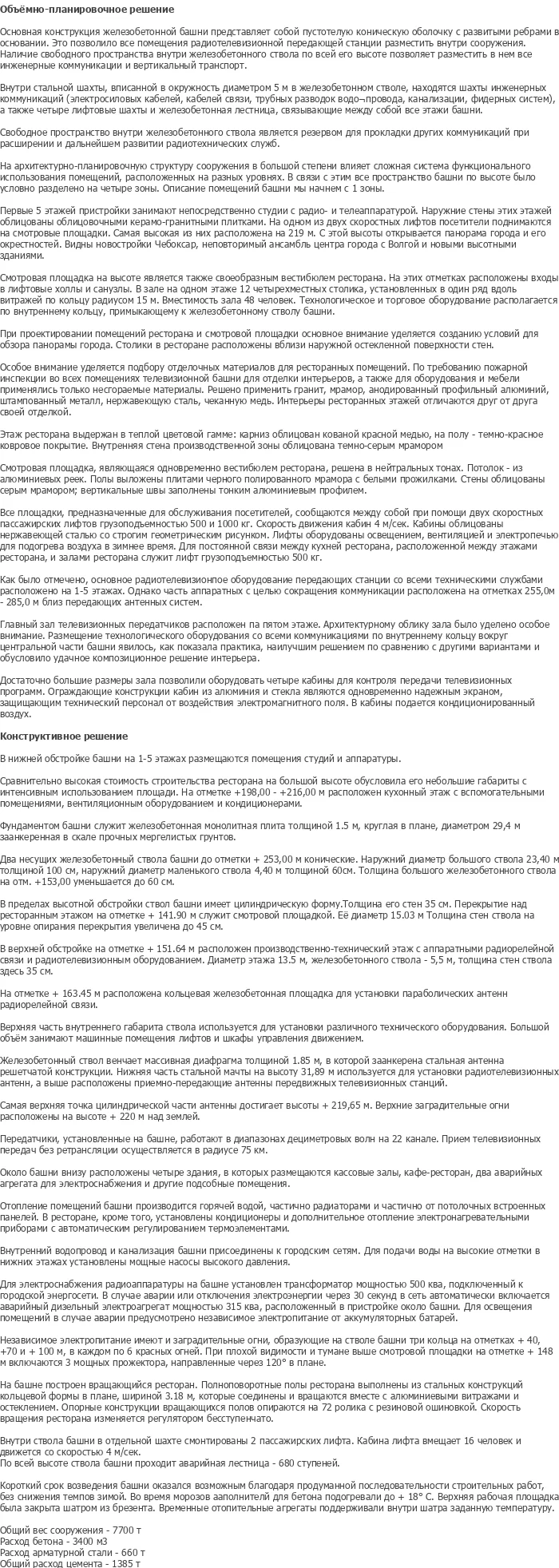

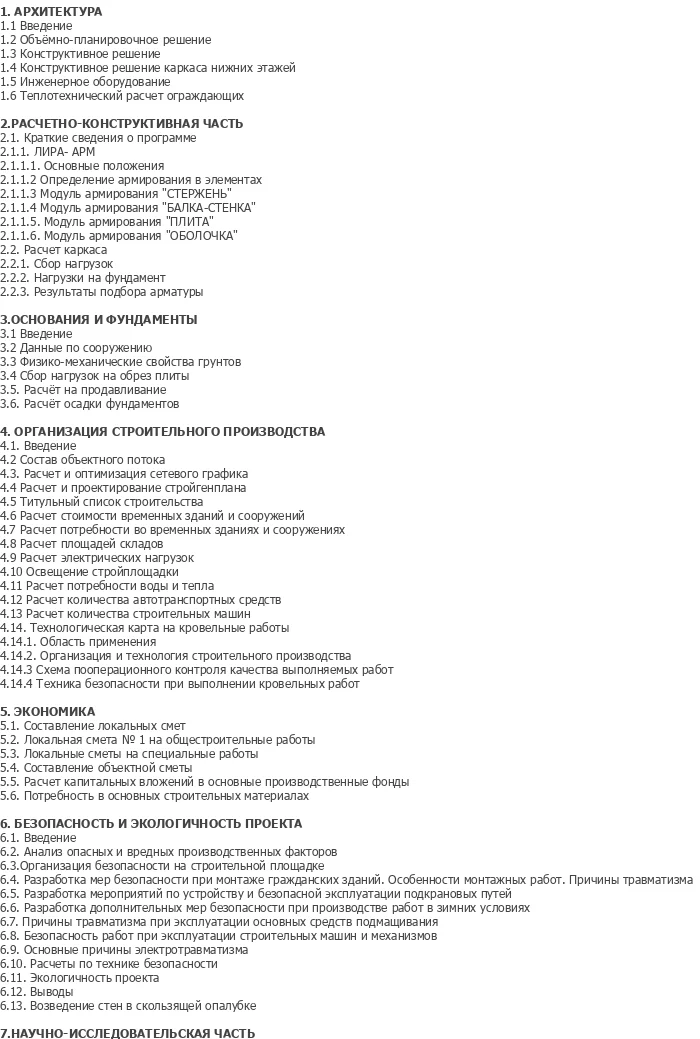

Уникальный диплом ПГС телевизионной башни состоит из 12 чертежей dwg и 134 листов пояснительной записки в word. На первых 5-ти этажах расположены студии с радио и телевизионной аппаратурой. На высоте 219 м размещена смотровая площадка, с вращающимся рестораном.
Конструктивные решения:
- Схема здания: монолитная;
- Фундамент: монолитная плита под башней, под нижними этажами столбчатые;
- Стены под нижними этажами: пенобетонные блоки;
- Перекрытия: ригельные;
- Кровля: плоская.
Габаритные размеры здания:
Длина: 80,0 м;
Ширина: 80,0 м;
Высота: 300,0 м.
Расчет конструкций: произведен в ПК «Лира».
Экономическая часть содержит:
- локальная смета на общестроительные работы;
- локальные сметы на специальные работы.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
