Диплом №1155 "Гостиница в г. Каменск-Уральский"

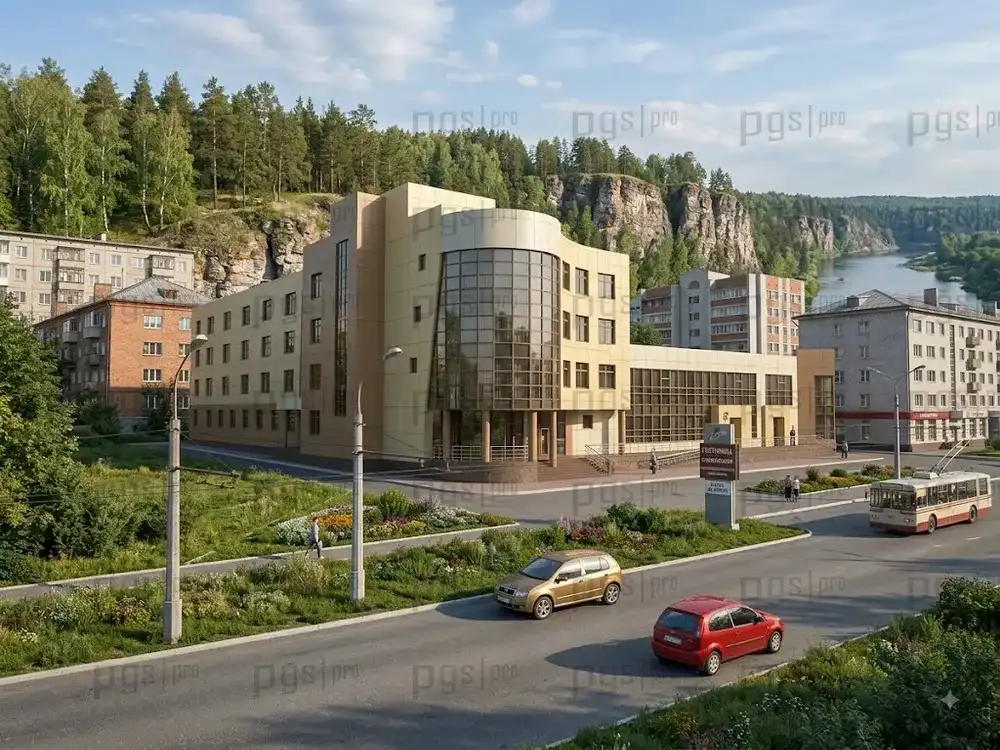

Представленный готовый диплом ПГС посвящен разработке многофункционального гостиничного комплекса на пересечении улиц Октябрьская и Уральская в городе Каменск-Уральский. Здание состоит из двух сблокированных объемов, разделенных деформационным швом: четырехэтажного жилого блока гостиницы на 80 спальных мест и примыкающего двухэтажного блока предприятия общественного питания с рестораном, баром и офисными помещениями. Запроектированный проект гостиницы ориентирован на качественное размещение туристов и командированных специалистов, комплексное деловое обслуживание и организацию досуга населения.

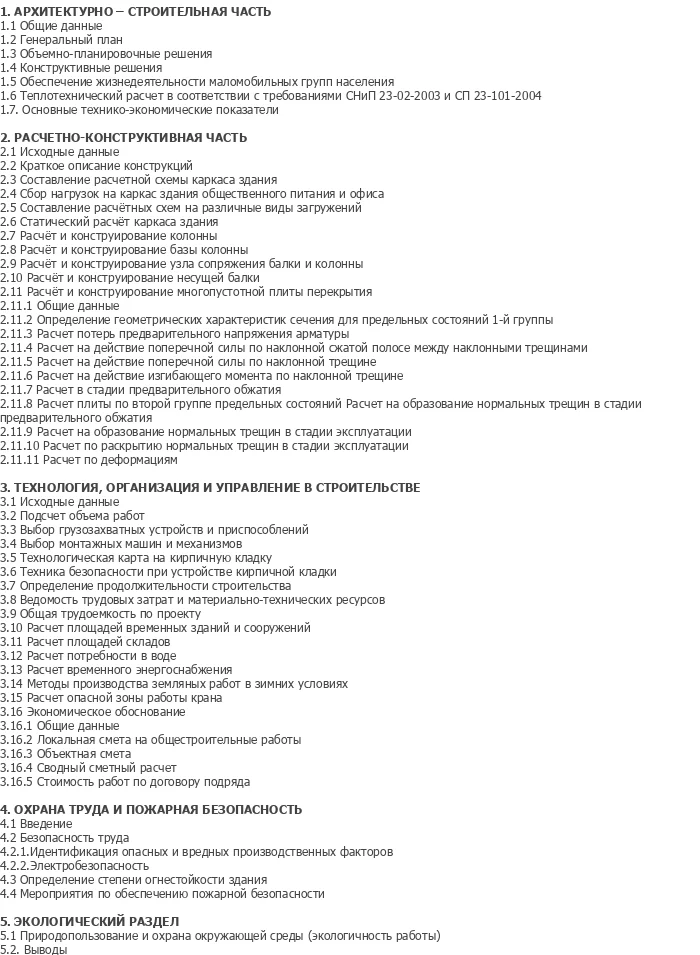

Пояснительная записка проекта общим объемом 130 листов оформлена в текстовом редакторе MS Word и включает в себя архитектурный, расчетно-конструктивный, организационно-технологический, сметный разделы, а также решения по охране труда и экологической безопасности. Документация полностью отвечает действующим строительным нормативам и стандартам СПДС, что позволяет применять работу как качественный шаблон проекта. В каталоге нашего интернет-магазина можно оперативно купить проект в редактируемом формате или скачать проект непосредственно после оформления заказа.

Материалы выпускной работы предназначены для студентов строительных специальностей и дипломников, готовящих квалификационную защиту по профилю промышленного и гражданского строительства. Расчетный блок включает статический расчет стального рамного каркаса в ПК «Лира», подбор прокатных двутавров колонн и балок, конструирование баз и аналитический расчет предварительно напряженной многопустотной плиты безопалубочного формования. Проект разработан для климатического подрайона IВ с расчетной зимней температурой -35 °С и содержит теплотехническое обоснование многослойных наружных стен с вентилируемым фасадом.

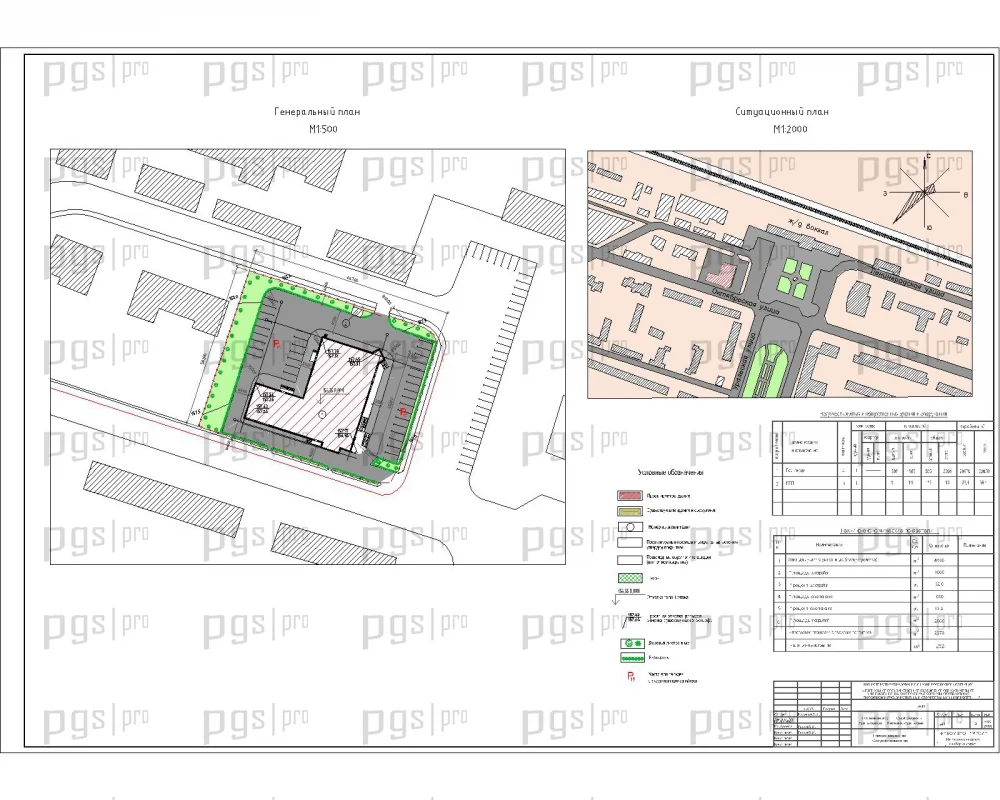

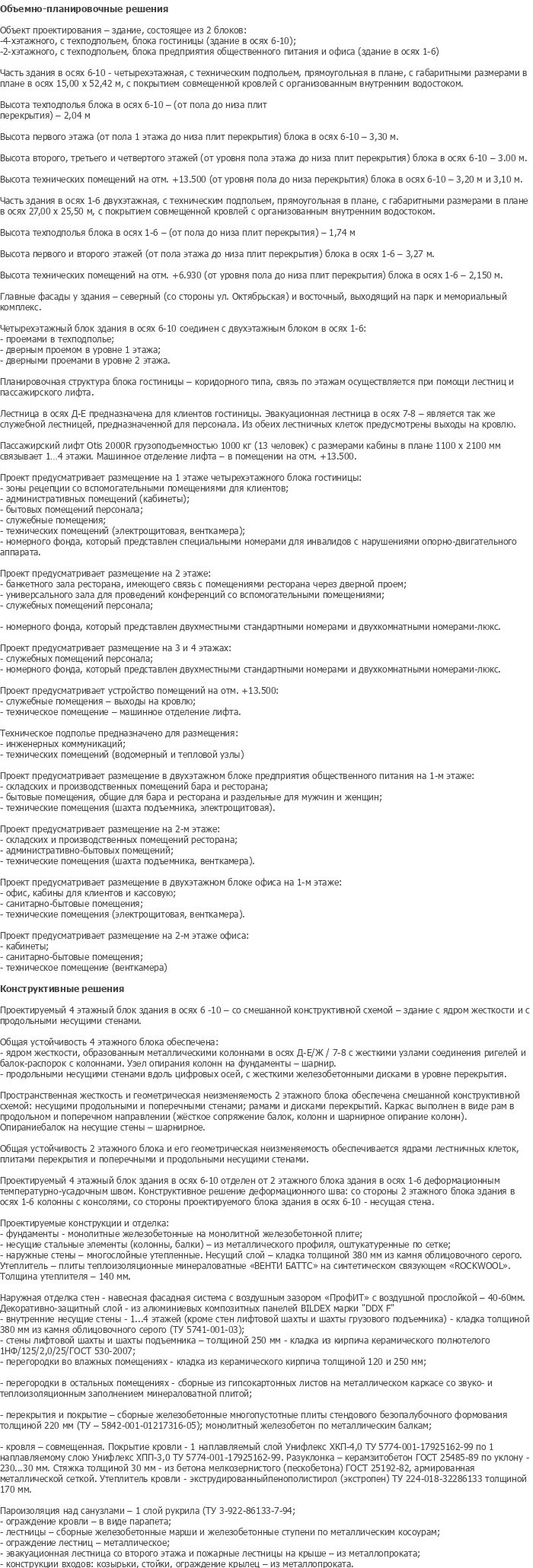

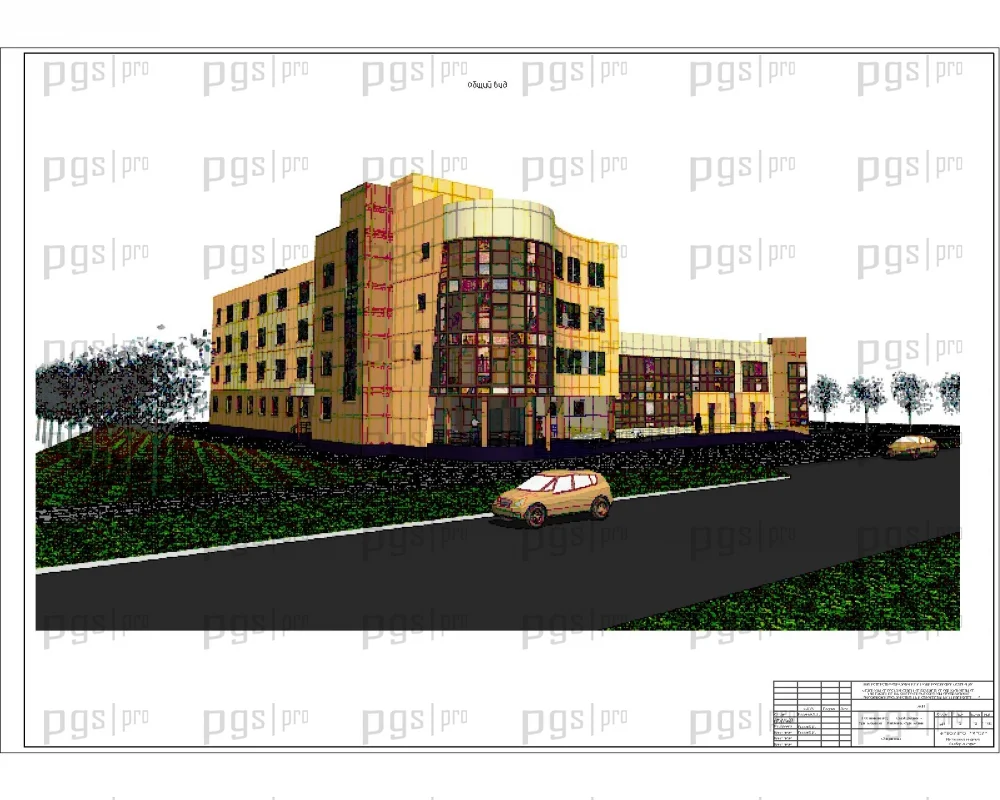

Объемно-пространственная композиция здания решена в виде двух сблокированных прямоугольных корпусов с габаритными размерами в плане 46,5×27,0 м при высоте четырехэтажной части 17,6 м. Четырехэтажный объем гостиницы в осях 6–10 имеет размеры в осях 15,0×52,42 м, а двухэтажный блок общепита и офиса в осях 1–6 имеет габариты 27,0×25,5 м. Генеральный план разработан для участка площадью 0,491 га со спокойным рельефом, где организованы круговой асфальтированный проезд шириной 6 м для пожарной техники, открытые гостевые автостоянки и комплексное озеленение газонами с посадкой трав.

Функциональное зонирование обеспечивает комфортное разделение потоков постояльцев, посетителей ресторана и персонала. На первом этаже гостиничного блока расположены вестибюль с зоной рецепции, администрация, бытовые помещения персонала и специализированные номера для маломобильных групп населения, а со второго по четвертый этажи размещены двухместные стандартные номера, люксы, залы совещаний и банкетный зал. Двухэтажный блок включает ресторан на 91 место и бар на 50 мест с производственными цехами на первом и втором этажах, а также офисный блок на 19 сотрудников с отдельными входными группами и санитарными узлами.

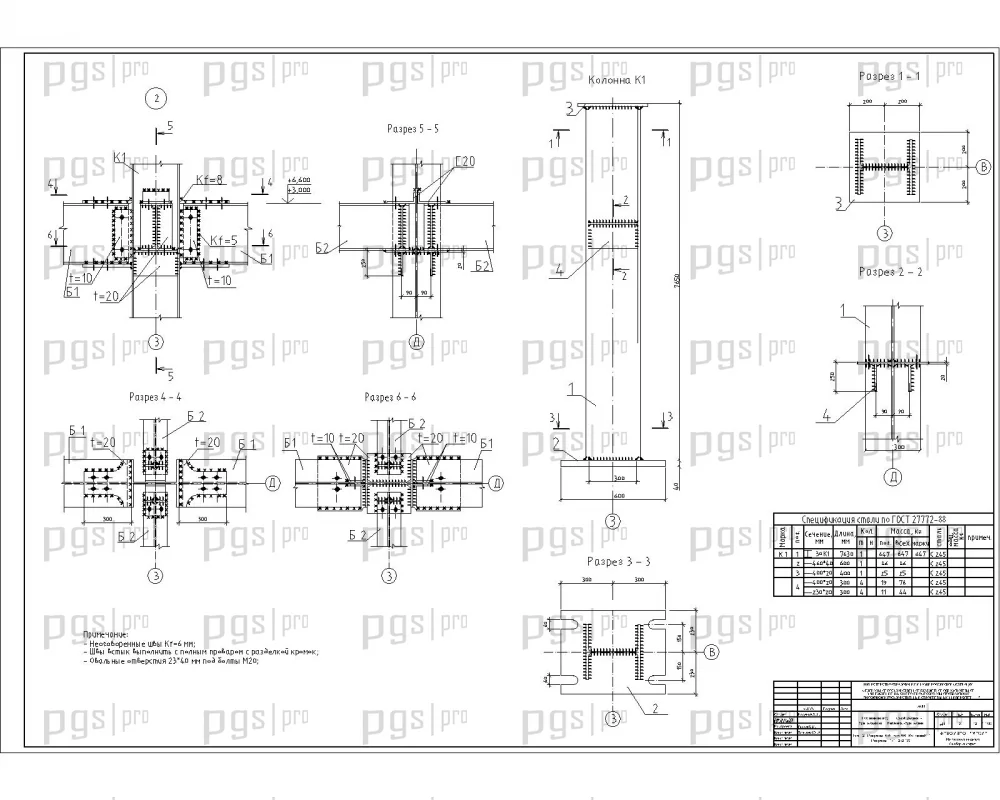

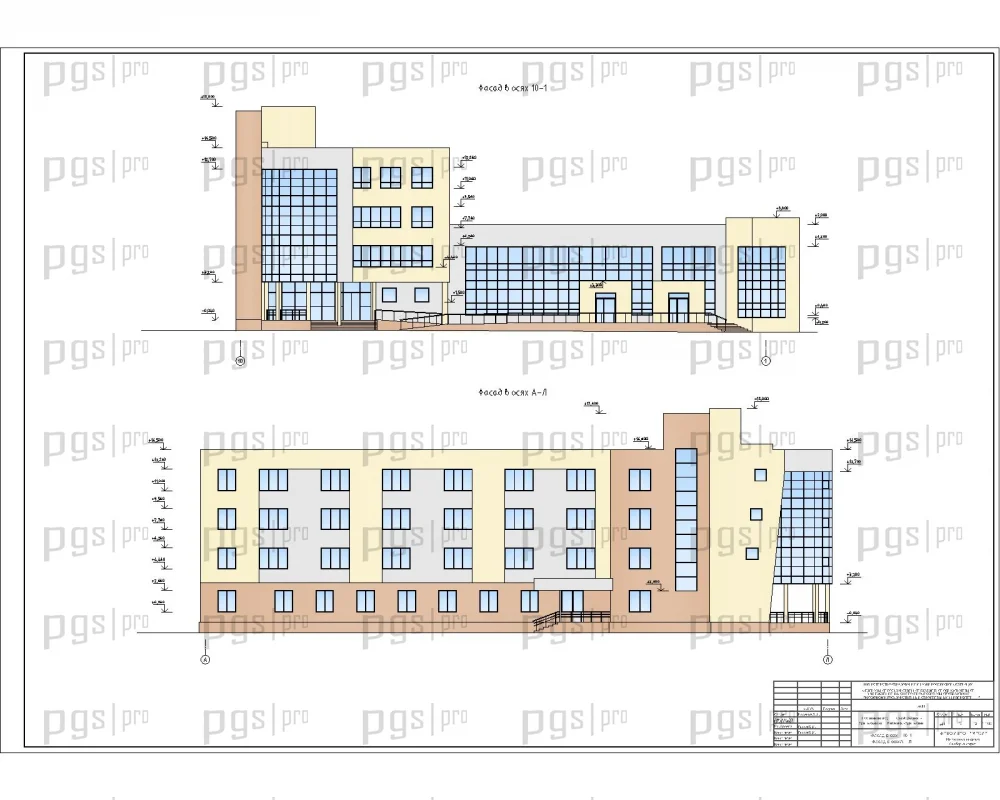

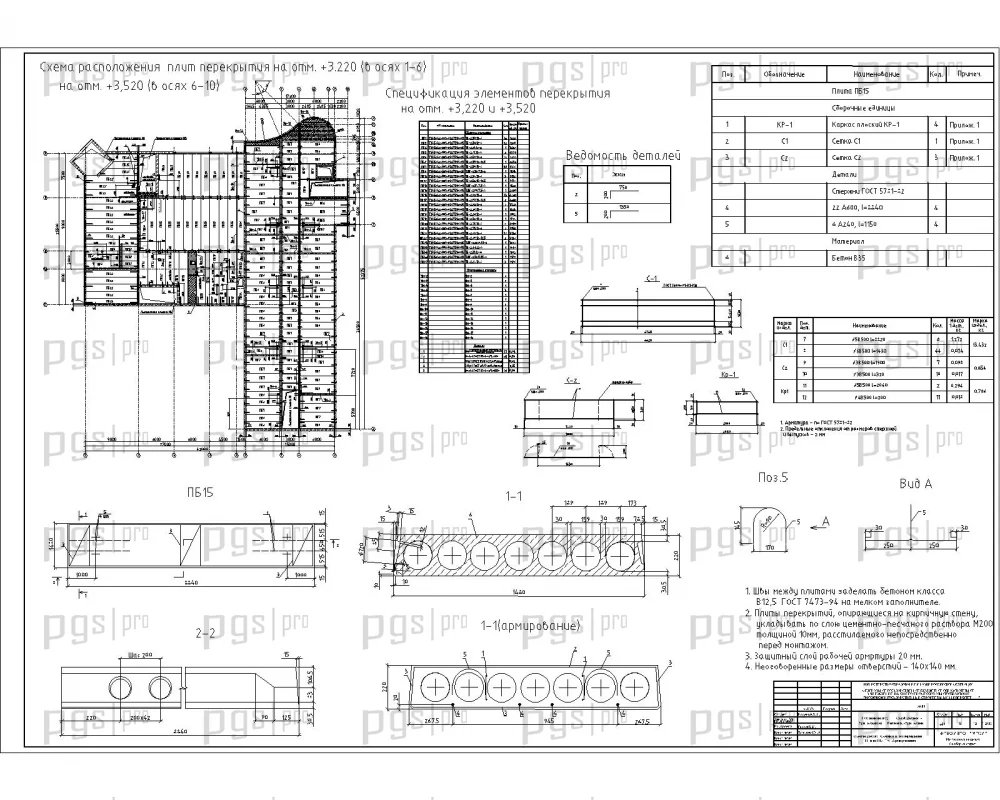

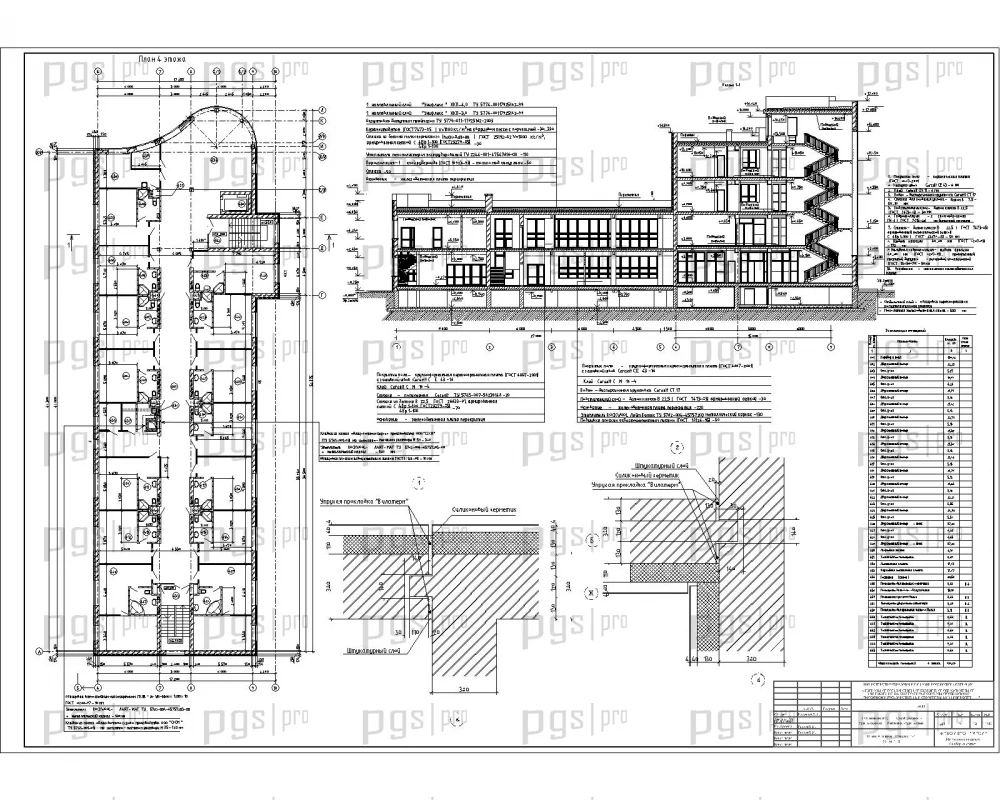

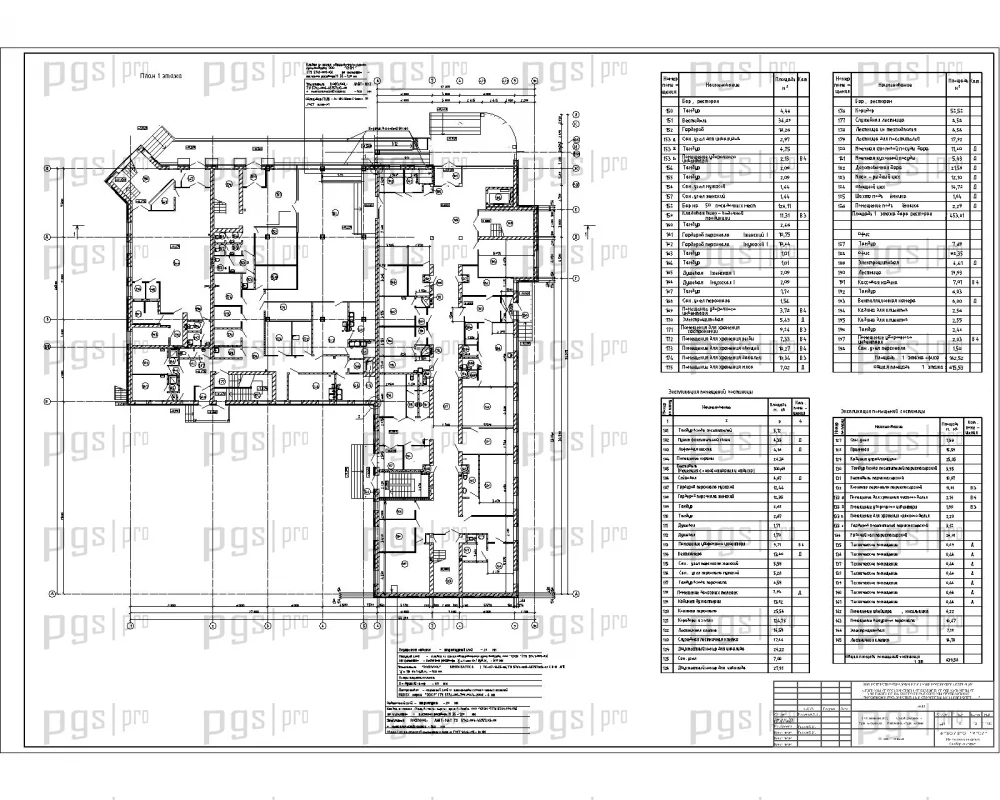

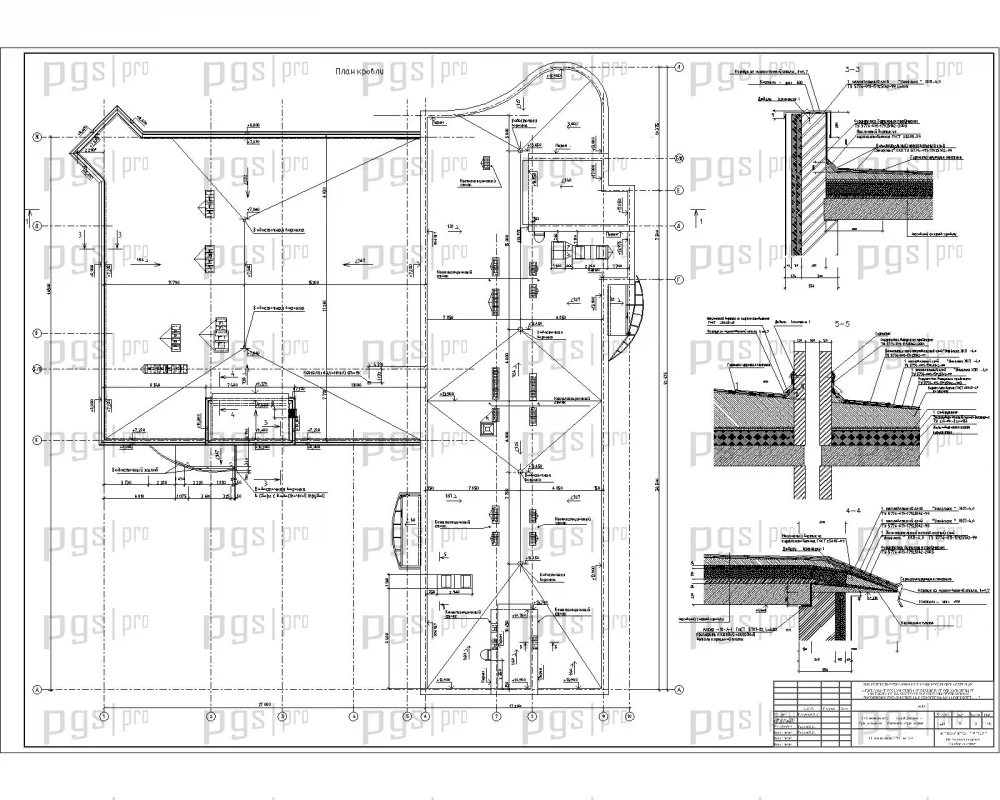

Графическая часть проекта выполнена в программе AutoCAD (DWG) в составе 12 полноформатных чертежных листов марки АР, КР и ТХ. Комплект чертежей содержит генеральный план участка, поэтажные планы с расстановкой мебели и технологического оборудования, фасады с навесной фасадной системой BILDEX, продольные и поперечные разрезы, план кровли с внутренним водостоком. Графика дополнена подробными спецификациями заполнения оконных проемов металлопластиковыми блоками с тройным остеклением, ведомостями дверей, схемами устройства пандусов и таблицами экспликации полов.

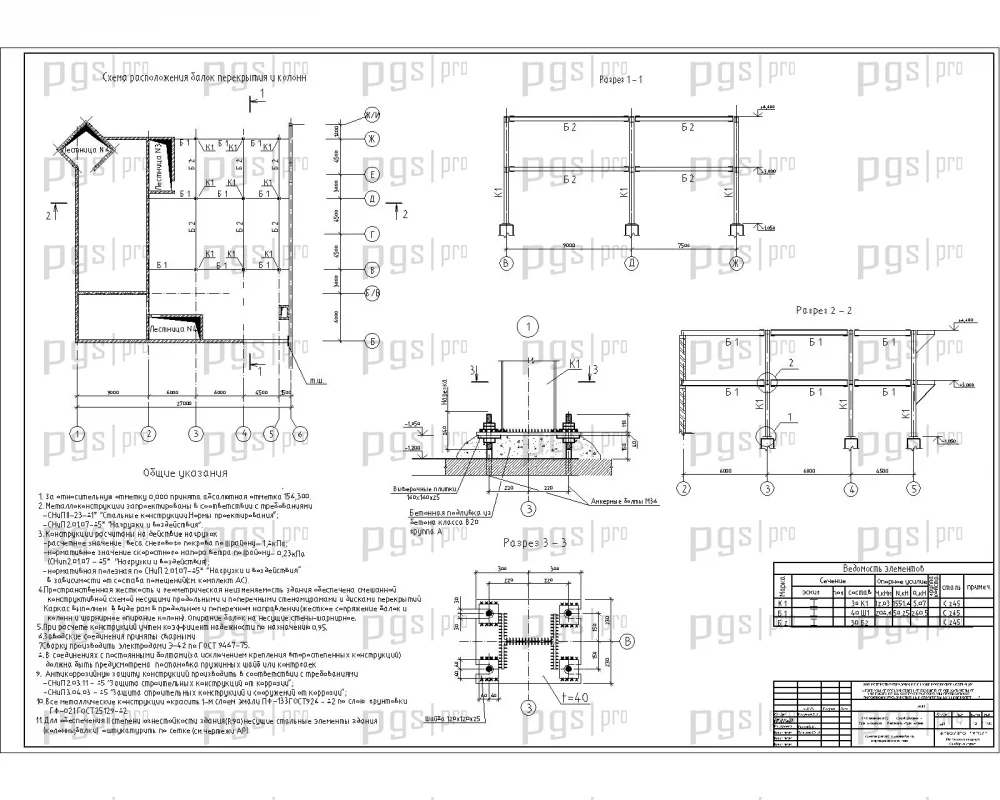

Конструктивная схема здания принята смешанной: четырехэтажный корпус решен с несущими наружными продольными стенами и связевым ядром жесткости, а двухэтажный блок выполнен в металлическом рамном каркасе. Несущие колонны запроектированы из прокатных широкополочных двутавров 30К1 по СТО АСЧМ 20-93, а балки перекрытия — из двутавров 40Ш1 с жестким фланцевым сопряжением узлов на высокопрочных болтах. Пространственная жесткость остова обеспечивается совместной работой рам, вертикальных связей, лестнично-лифтовых ядер жесткости и неизменяемых дисков перекрытий.

Фундаменты под здание запроектированы в виде монолитной железобетонной плиты на естественном основании с подколонниками, а в подземном цикле предусмотрено свайное основание из забивных свай с монолитными железобетонными ростверками под колонны. Наружные несущие стены выполнены слоистой кладки толщиной 380 мм из серого облицовочного камня, минераловатных плит «Венти Баттс» толщиной 140 мм и вентилируемого зазора с композитными панелями. Междуэтажные перекрытия и покрытие смонтированы из сборных предварительно напряженных многопустотных плит безопалубочного формования толщиной 220 мм с заливкой швов мелкозернистым бетоном.

Статический расчет каркаса выполнен в программном комплексе Лира (Lira) по пространственной стержневой схеме на действие вертикальных нагрузок, снегового покрова III района (1,8 кПа) и ветрового давления I района (0,23 кПа). По результатам машинного расчета проверена общая устойчивость колонн из плоскости и в плоскости действия момента, рассчитана опорная плита базы толщиной 40 мм на 4 анкерах диаметром 36 мм. В расчетно-конструктивном разделе также выполнен подробный аналитический расчет многопустотной предварительно напряженной плиты перекрытия по прочности наклонных сечений, трещиностойкости и предельным прогибам.

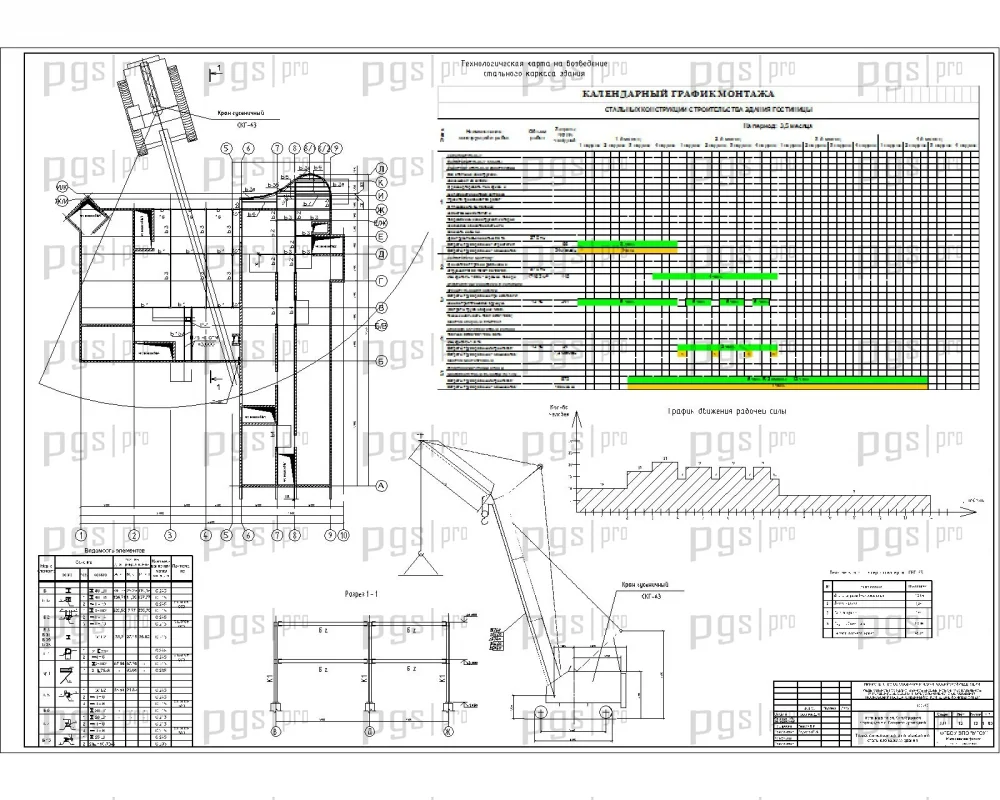

Технологический раздел проекта содержит специализированную технологическую карту на возведение надземной части здания, включающую монтаж стального каркаса, укладку многопустотных плит перекрытий и поэтажную кирпичную кладку наружных стен ярусами. Подача строительных конструкций, поддонов с камнем, бункеров с раствором и плит на рабочие горизонты осуществляется монтажными гусеничными кранами СКГ-63 и МКГ-25. В карте подробно расписаны безопасные способы строповки четырехветвевыми стропами, порядок установки инвентарных шарнирно-панельных подмостей и правила пооперационного контроля качества кладочных швов.

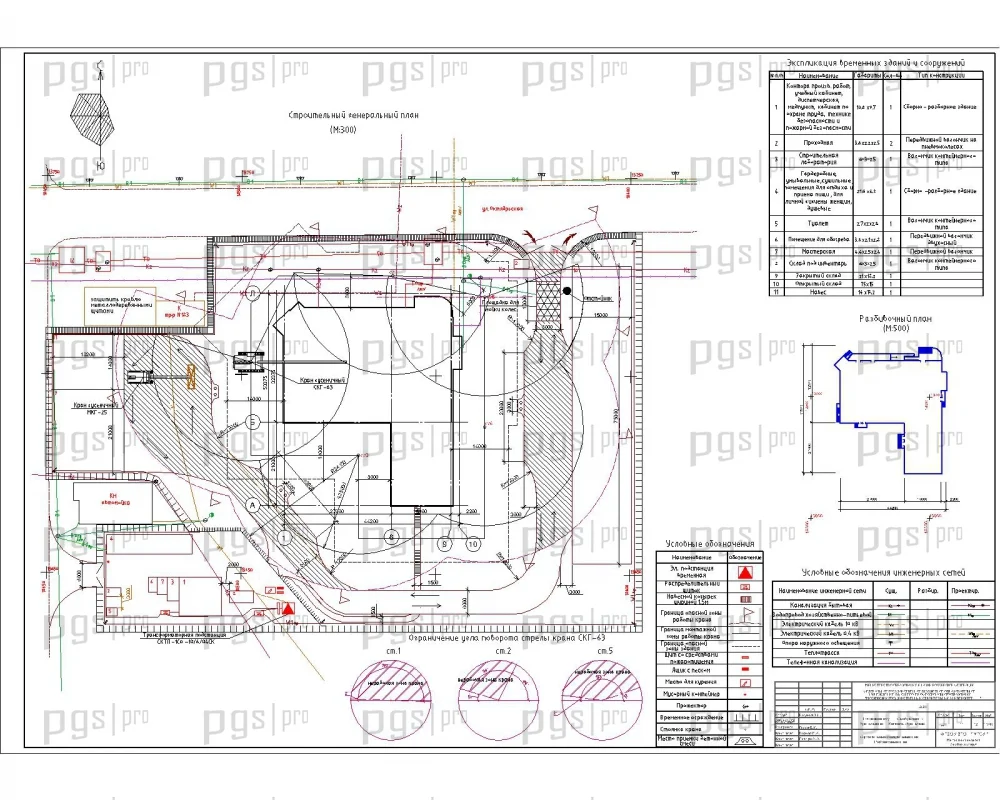

Строительный генеральный план разработан на период возведения надземного цикла с нанесением рабочих стоянок стреловых кранов, монтажной зоны и границы опасной зоны работы оборудования. На территории стройплощадки запроектированы закрытые склады материалов, площадки складирования конструкций, инвентарные бытовые вагончики для 54–56 рабочих в смену, кольцевые внутрипостроечные дороги шириной 6 м. Временное инженерное обеспечение площадки решено прокладкой кольцевого противопожарного водопровода диаметром 48 мм и установкой трансформаторной подстанции СКТП мощностью до 100 кВт.

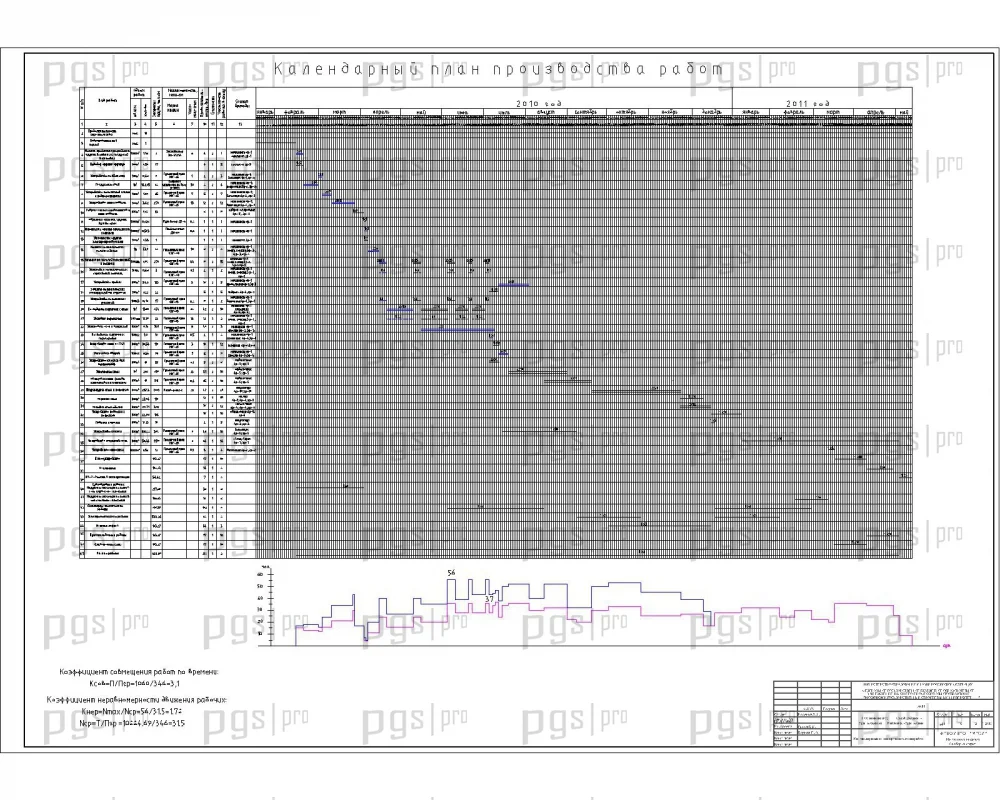

Календарное планирование регламентирует общую продолжительность возведения комплекса в течение 16 месяцев с учетом подготовительного периода при нормативной трудоемкости строительно-монтажных процессов 8 164 чел.-дня. Сметный раздел включает локальную смету на общестроительные работы, объектную смету и сводный сметный расчет стоимости строительства в текущих ценах. В главах охраны труда и экологии детально проработаны мероприятия по электробезопасности с расчетом защитного заземления, пожарные требования для общественных зданий II степени огнестойкости и меры по предотвращению загрязнения реки Исети.

Представленный ПГС дипломный проект гостиничного комплекса в Каменске-Уральском обладает высокой технической проработкой и рядом неоспоримых достоинств для успешной защиты квалификационной работы:

• Многофункциональная объемно-планировочная структура, объединяющая гостиницу на 80 мест, ресторан с баром на 141 место и автономный офисный блок.
• Рациональная смешанная конструктивная схема на основе металлического рамного каркаса со связевым ядром жесткости и продольными несущими стенами.
• Численный статический расчет несущего каркаса в программном комплексе Лира (Lira) с определением РСУ в колоннах и балках.
• Полный инженерный расчет предварительно напряженной многопустотной плиты безопалубочного формования по двум группам предельных состояний.
• Энергоэффективные наружные стены из облицовочного камня с базальтовой теплоизоляцией «Венти Баттс» и вентилируемым фасадом BILDEX.
• Проработанные проектные решения по обеспечению доступности помещений гостиницы и предприятия питания для маломобильных групп населения.
• Разработанная технологическая карта на кладку стен и монтаж конструкций каркаса стреловыми кранами СКГ-63 и МКГ-25.
• Качественно оформленная графическая часть из 12 листов чертежей в универсальном редактируемом формате AutoCAD (DWG).
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
