Диплом №1158 "Строительство торгового центра с подземной автостоянкой в г. Ухта"

Готовый диплом ПГС разработан для возведения современного шестиэтажного торгово-развлекательного комплекса с подземной автостоянкой в городе Ухте Республики Коми. Здание многофункционального назначения расположено в перспективном пятом микрорайоне по набережной Газовиков и решено в виде ступенчатого объема с габаритами в плане 57,6×36,0 м. Запроектированный проект торгового центра ориентирован на комплексное обслуживание населения широким спектром продовольственных и непродовольственных товаров, организацию семейного досуга, общественного питания и временного хранения легкового автотранспорта.

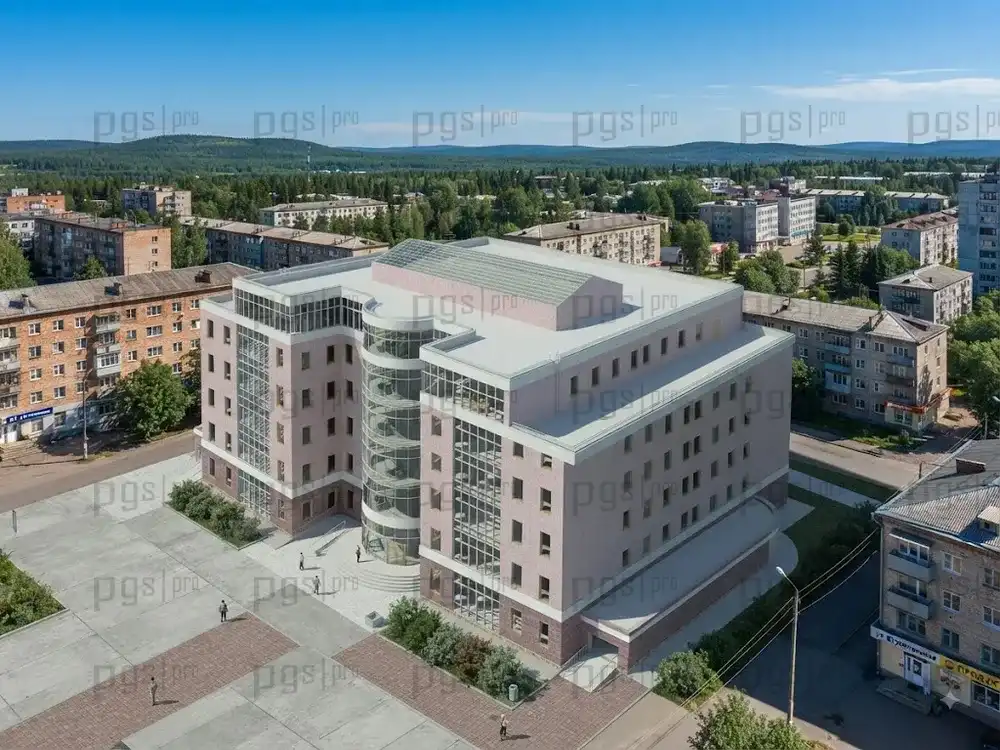

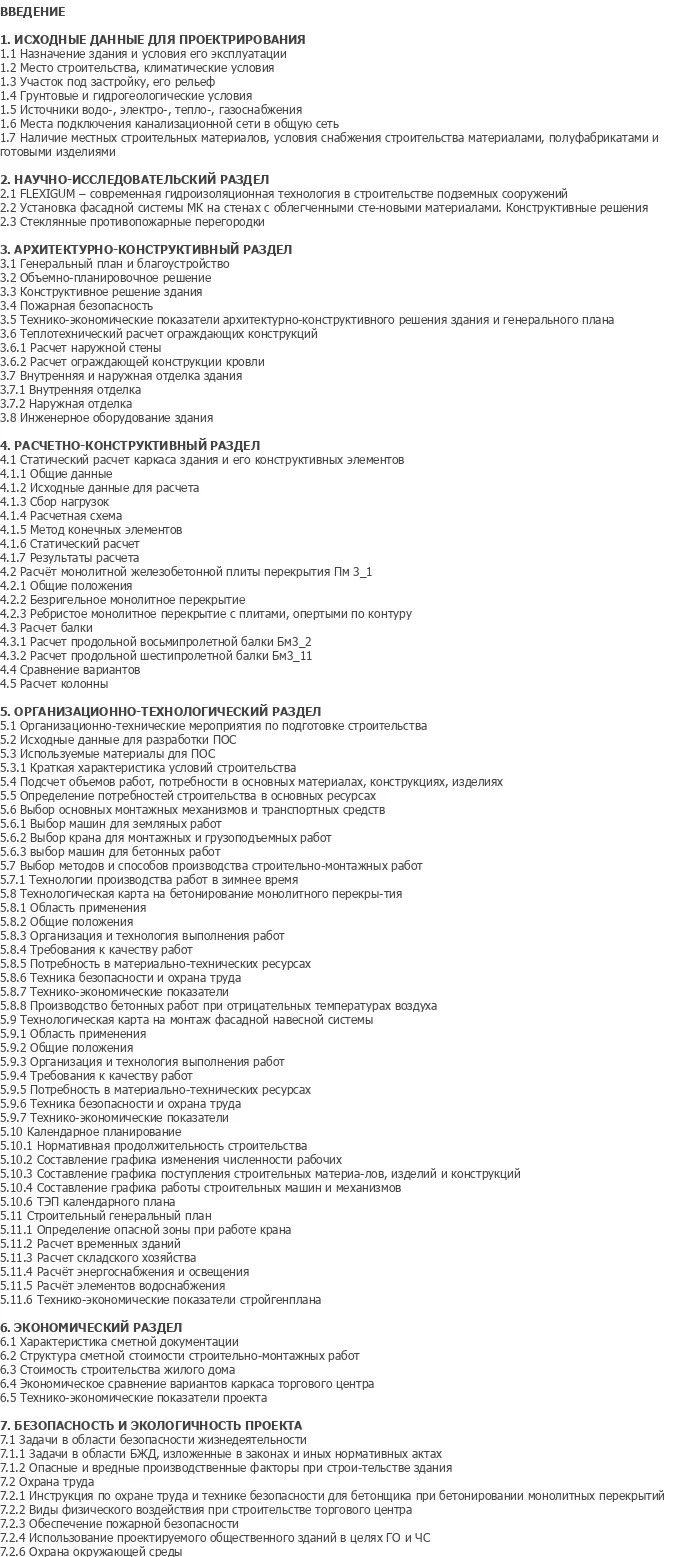

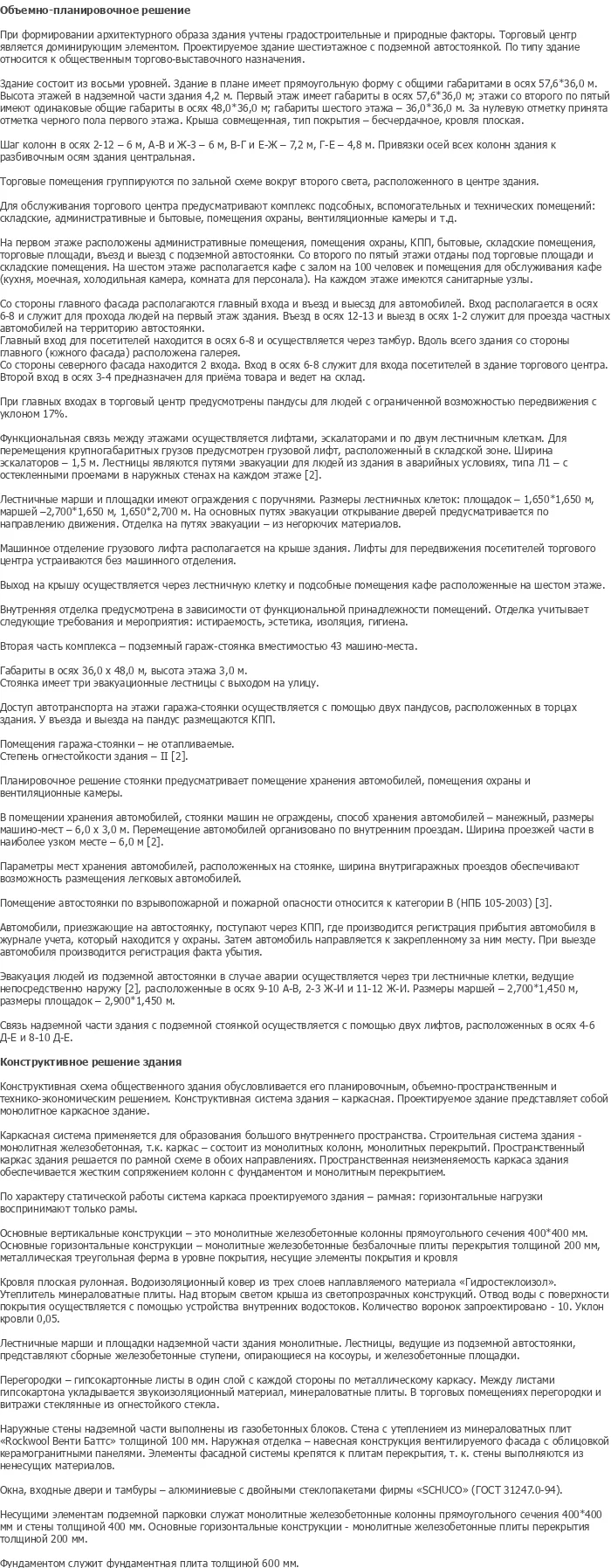

Пояснительная записка проекта общим объемом 130 листов подготовлена в текстовом редакторе MS Word и включает в себя архитектурный, расчетно-конструктивный, технологический, научно-исследовательский и сметный разделы. Проектные решения строго соответствуют государственным нормативам и стандартам СПДС, благодаря чему представленная дипломная работа может эффективно использоваться как качественный шаблон проекта. В каталоге нашего интернет-магазина любой специалист может быстро купить проект в редактируемом формате или сразу скачать проект для применения в учебном процессе.

Материалы проекта ориентированы на студентов инженерно-строительных специальностей и выпускников, готовящих к защите квалификационную работу по профилю промышленного и гражданского строительства. Расчетный раздел содержит подробный статический расчет пространственного монолитного каркаса здания в программном комплексе «Мономах» с вариантным сопоставлением безбалочной и ребристой конструктивных схем. Наличие детального теплотехнического расчета многослойных наружных стен с вентилируемым фасадом для климатических условий Ухты с температурой холодной пятидневки -41 °С позволяет адаптировать объект к другим северным и умеренным регионам.

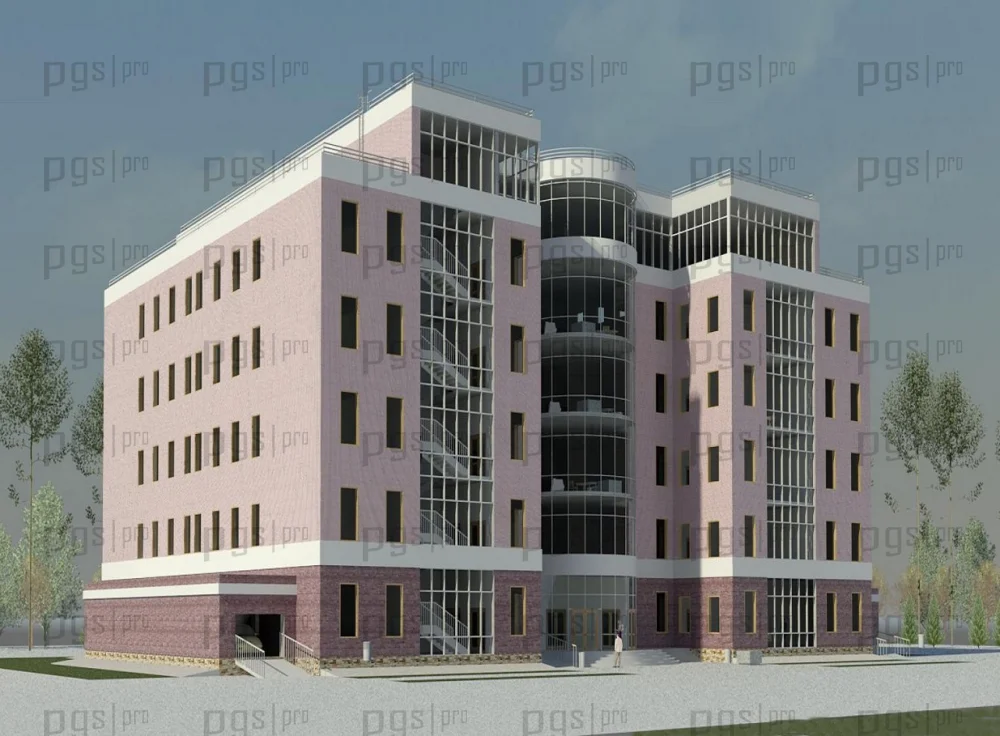

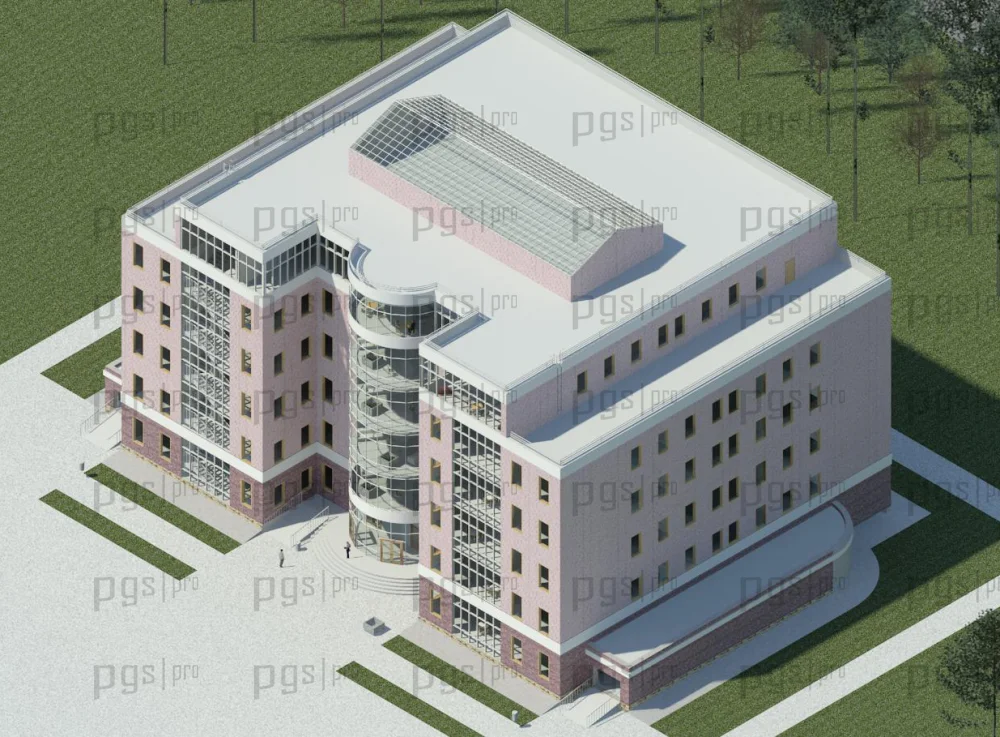

Объемно-пространственная структура здания представляет собой восьмиуровневый комплекс, включающий шесть надземных этажей высотой по 4,2 м и подземную одноуровневую автостоянку высотой 3,0 м. Первый этаж имеет размеры в осях 57,6×36,0 м, этажи со второго по пятый решены с габаритами 48,0×36,0 м, а шестой этаж выполнен размером 36,0×36,0 м при общей высоте здания 29,63 м. Земельный участок площадью 7 812,6 м² спланирован с устройством кольцевых асфальтобетонных проездов шириной 5,5 м, открытой гостевой парковки на 14 машино-мест, зон отдыха и комплексного озеленения на площади 2 490 м².

Планировочное решение надземной части организовано по зальной схеме с группировкой торговых павильонов вокруг центрального двусветного пространства. На первом этаже размещены вестибюльная группа, администрация, охрана, помещения супермаркета и разгрузочные рампы, на этажах со второго по пятый сосредоточены торговые залы непродовольственных товаров, а шестой этаж занимает кафе на 100 посадочных мест с блоком производственных цехов. В подземном уровне оборудована автостоянка манежного типа на 43 легковых автомобиля с раздельными рампами въезда и выезда, КПП, техническими помещениями и тремя обособленными эвакуационными выходами непосредственно наружу.

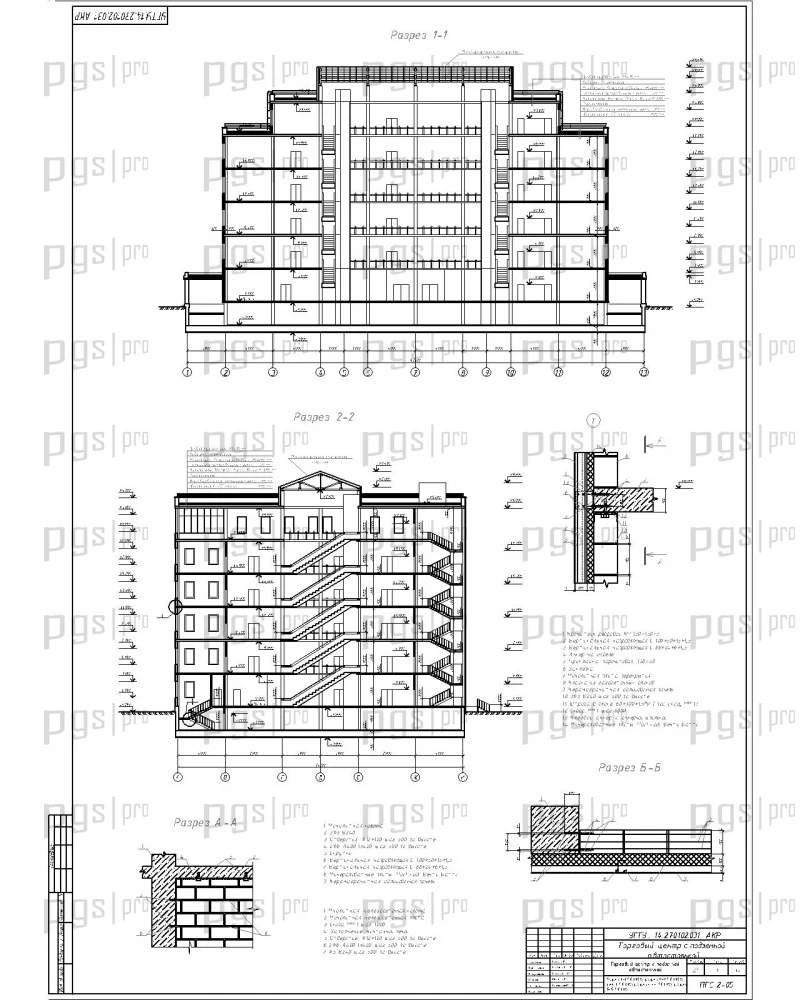

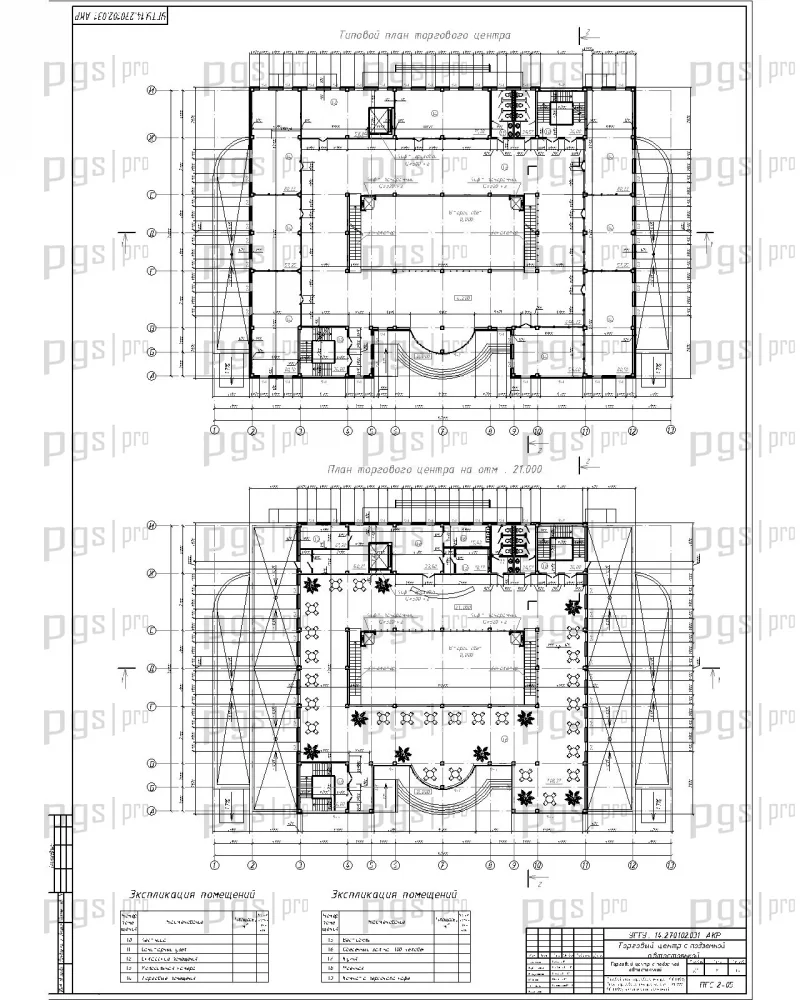

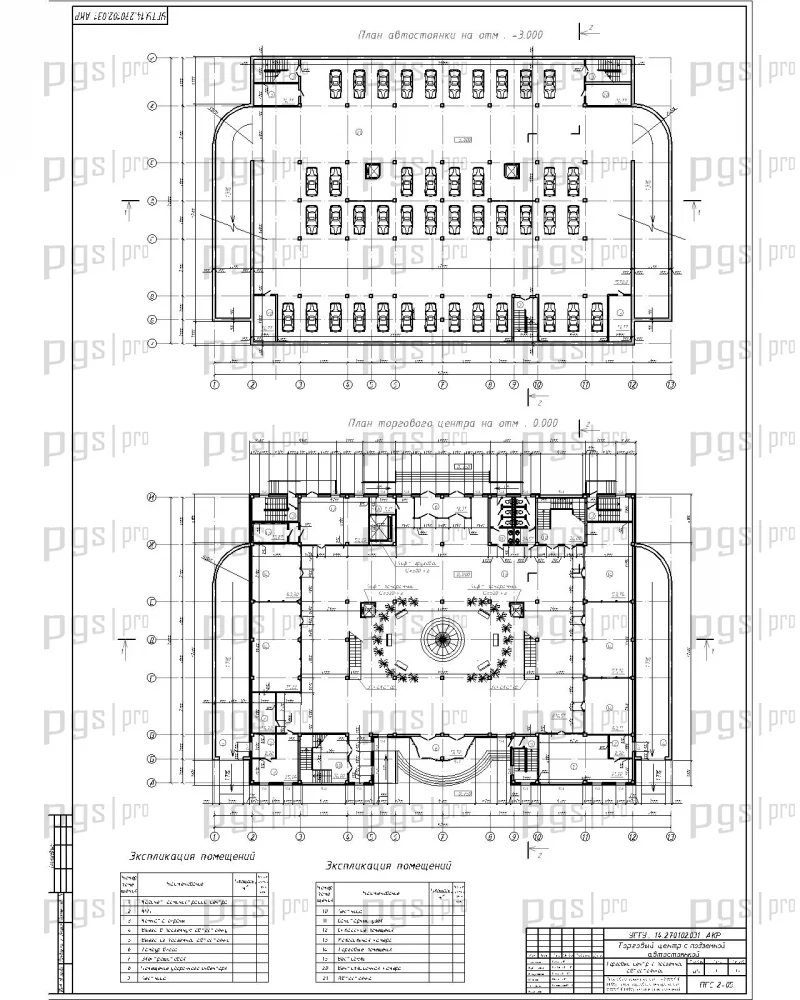

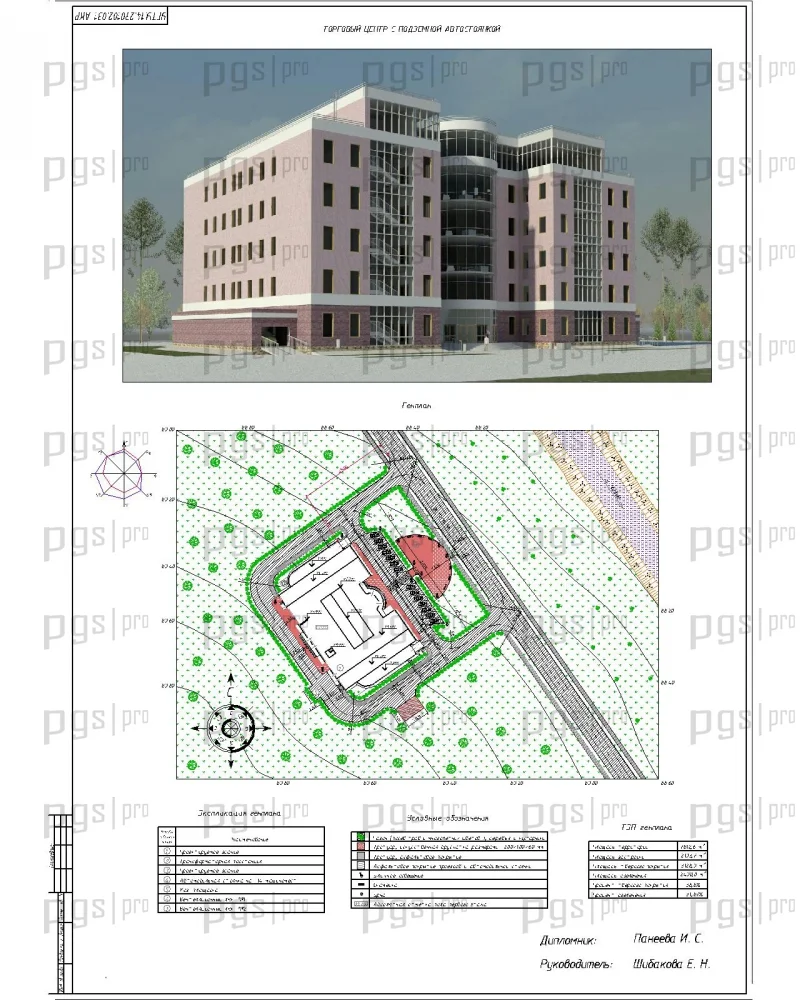

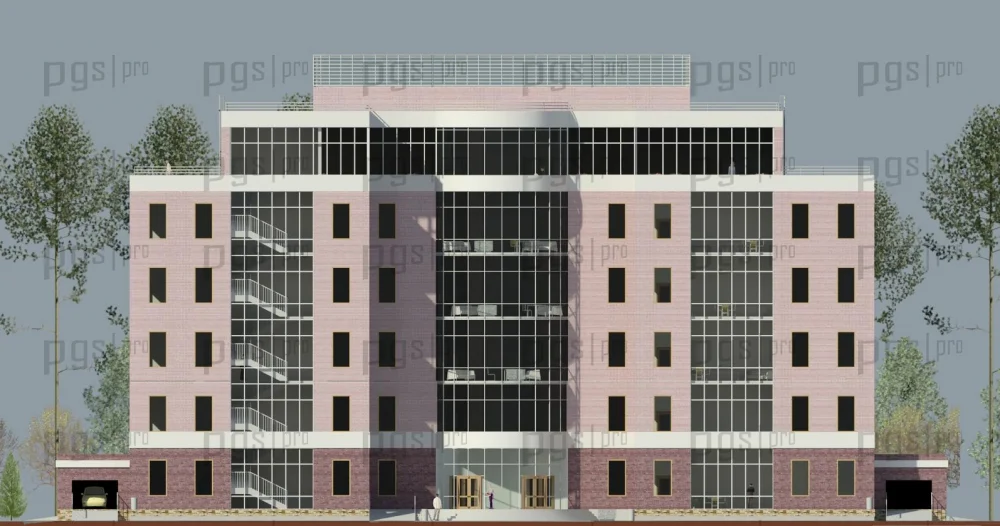

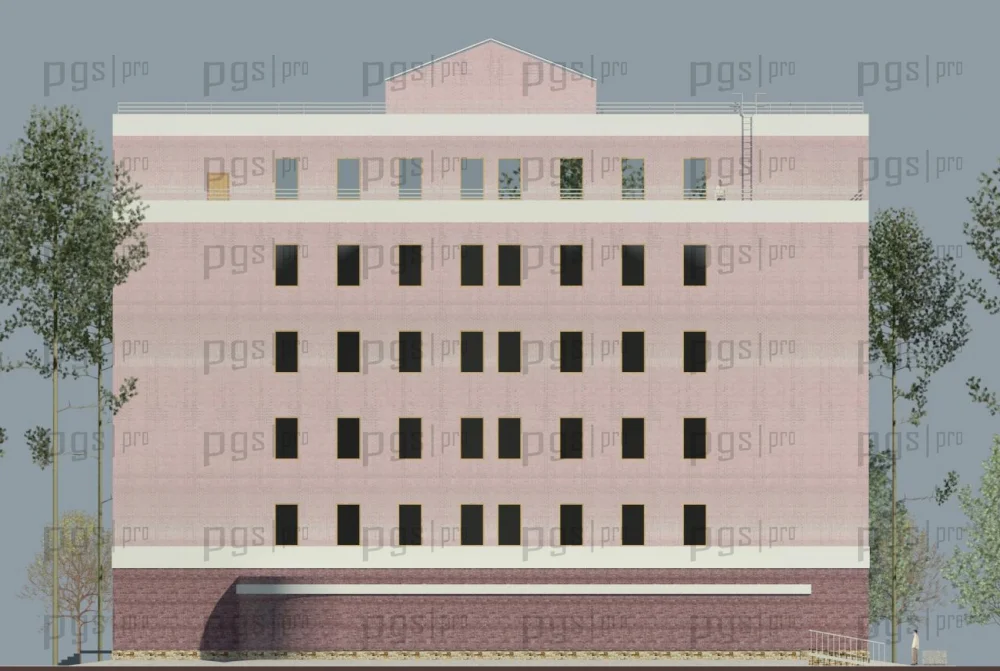

Графическая часть проекта выполнена в программе AutoCAD (DWG) в составе 12 чертежных листов формата А1 с высокой степенью детализации. Комплект чертежей марки АР содержит генеральный план участка, поэтажные планы с экспликациями помещений, фасады с раскладкой керамогранитных плит навесной системы «МК4-01», продольные и поперечные разрезы. Дополнительно представлены схемы заполнения оконных и дверных проемов алюминиевыми блоками с двухкамерными стеклопакетами SCHUCO, спецификации противопожарных стеклянных перегородок и таблицы экспликации полов.

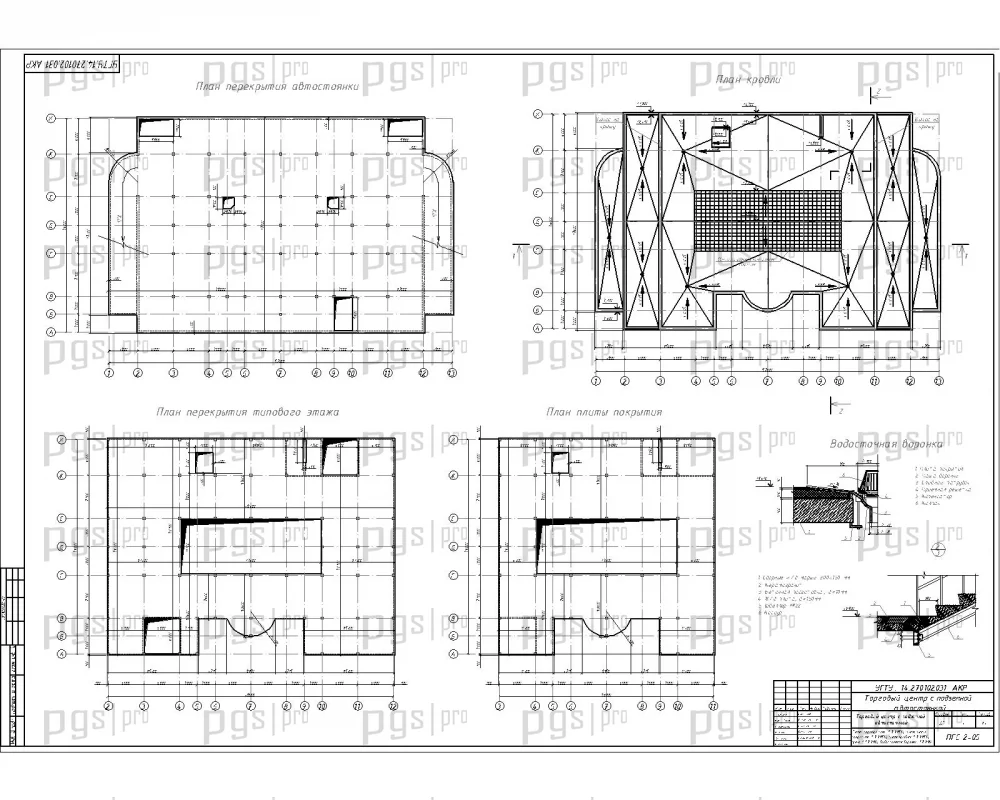

Конструктивная система торгового комплекса запроектирована по рамной каркасной схеме из монолитного железобетона. Несущий остов образован сеткой монолитных железобетонных колонн сечением 400×400 мм с регулярным шагом в осях 6,0 м, 7,2 м и 4,8 м из бетона класса В30 с рабочей арматурой класса А400. Пространственная жесткость, устойчивость и геометрическая неизменяемость каркаса обеспечиваются жестким сопряжением колонн с фундаментами и перекрытиями, а также ядрами жесткости монолитных лестнично-лифтовых узлов.

Фундамент здания решен в виде сплошной монолитной железобетонной плиты толщиной 600 мм по бетонной подготовке на естественном песчаном основании средней крупности ИГЭ-3. Наружные стены надземной части выполнены из газобетонных блоков толщиной 200 мм с эффективным минераловатным утеплителем Rockwool «Венти Баттс» толщиной 100 мм и навесным вентилируемым фасадом с облицовкой керамогранитом. Междуэтажные перекрытия приняты безбалочными монолитными толщиной 200 мм, а совмещенная плоская кровля выполнена с внутренним водостоком и трехслойным гидроизоляционным ковром из гидростеклоизола по утеплителю РУФ БАТТС Н.

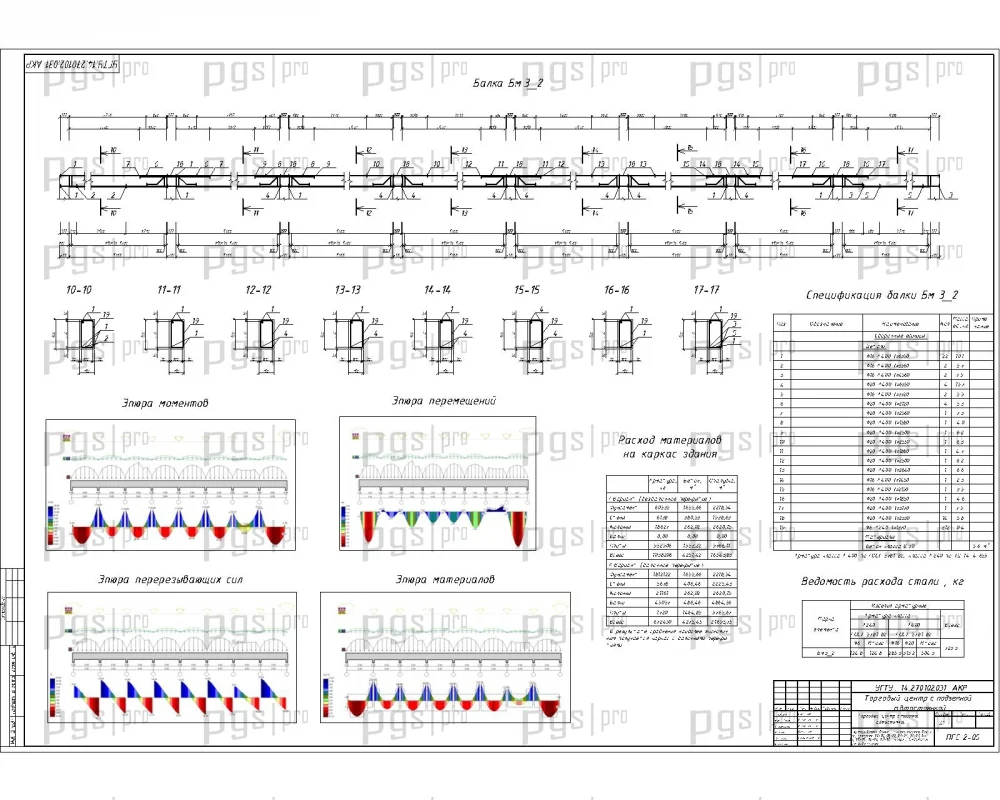

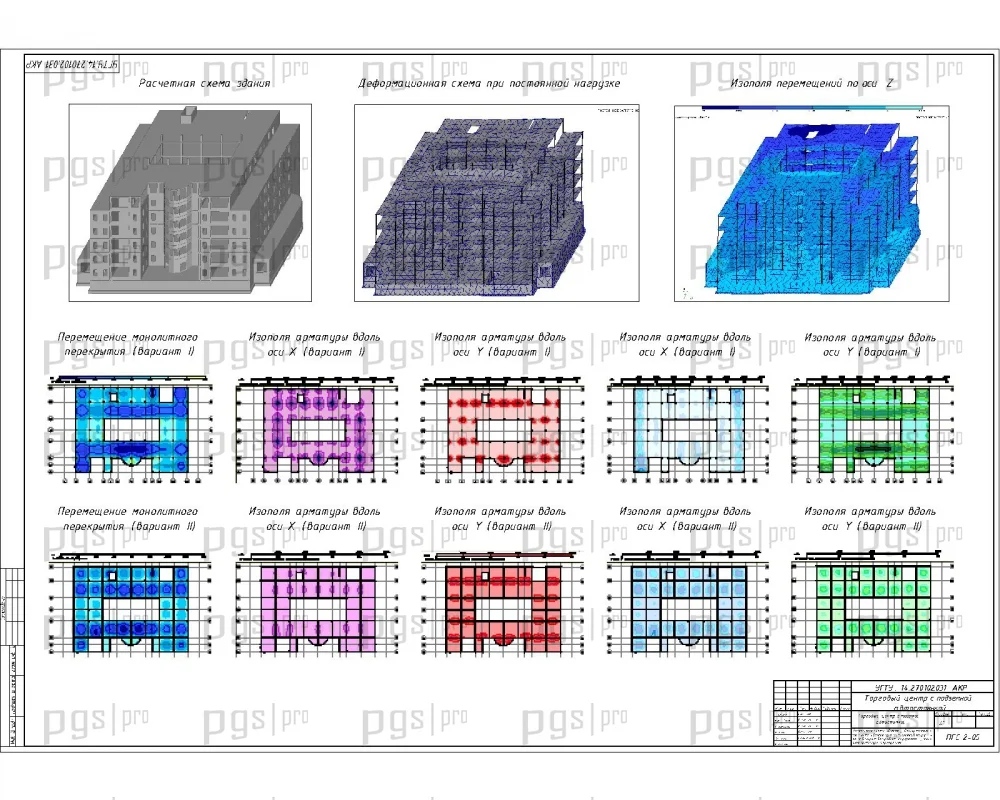

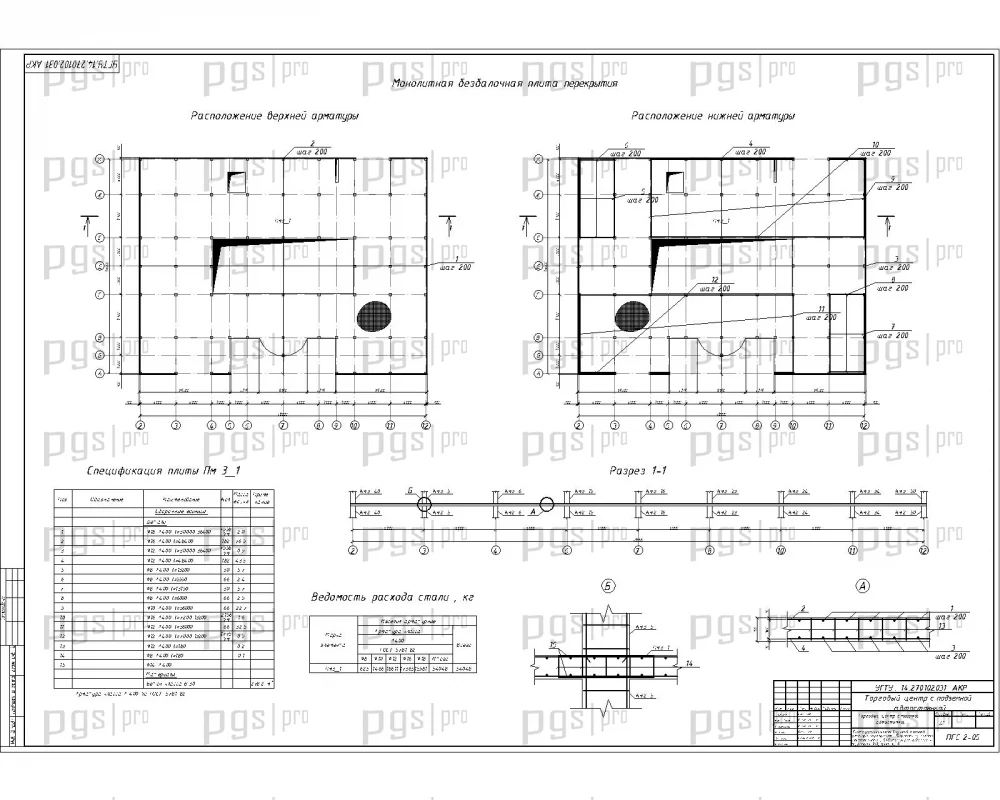

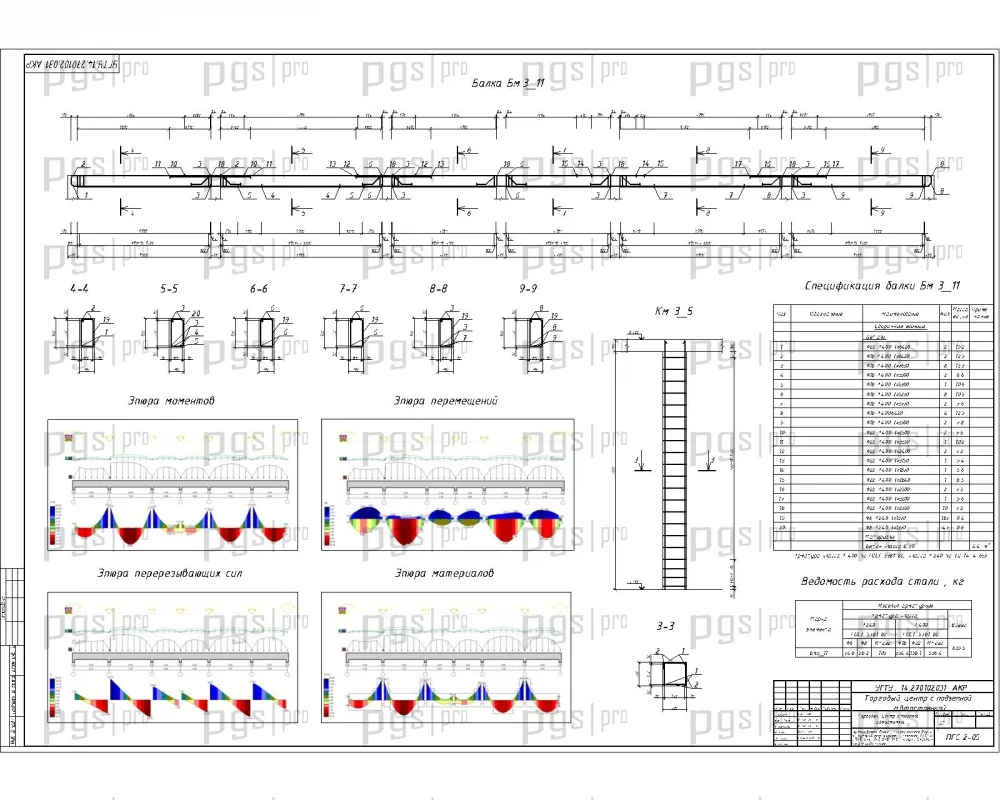

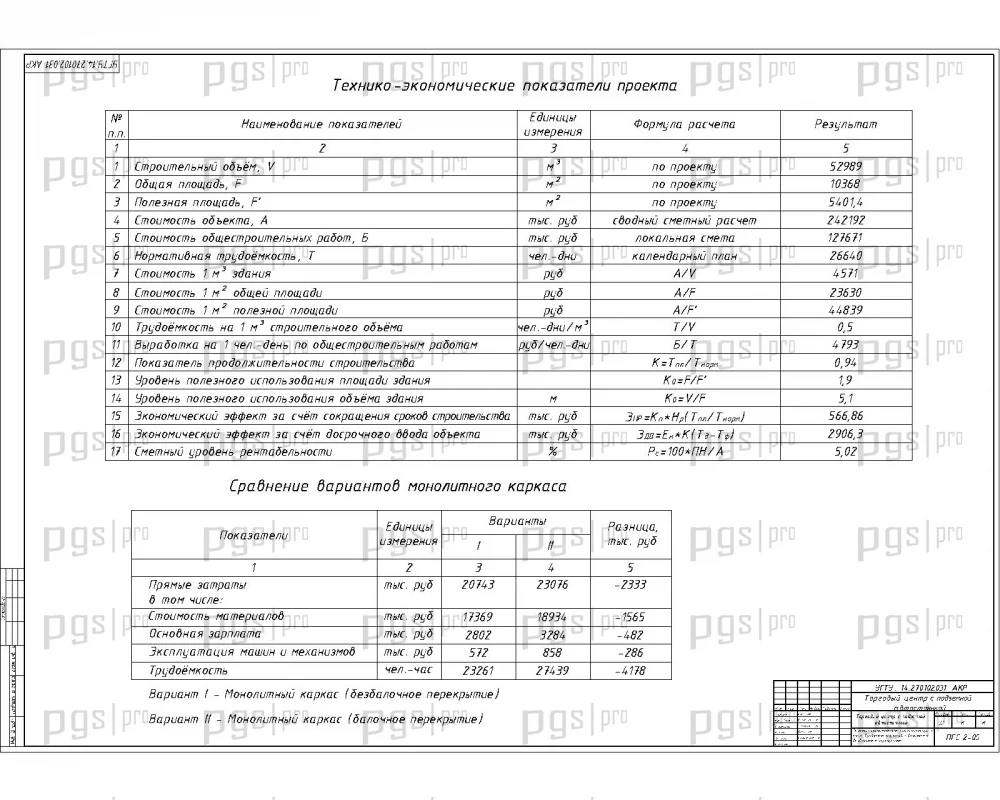

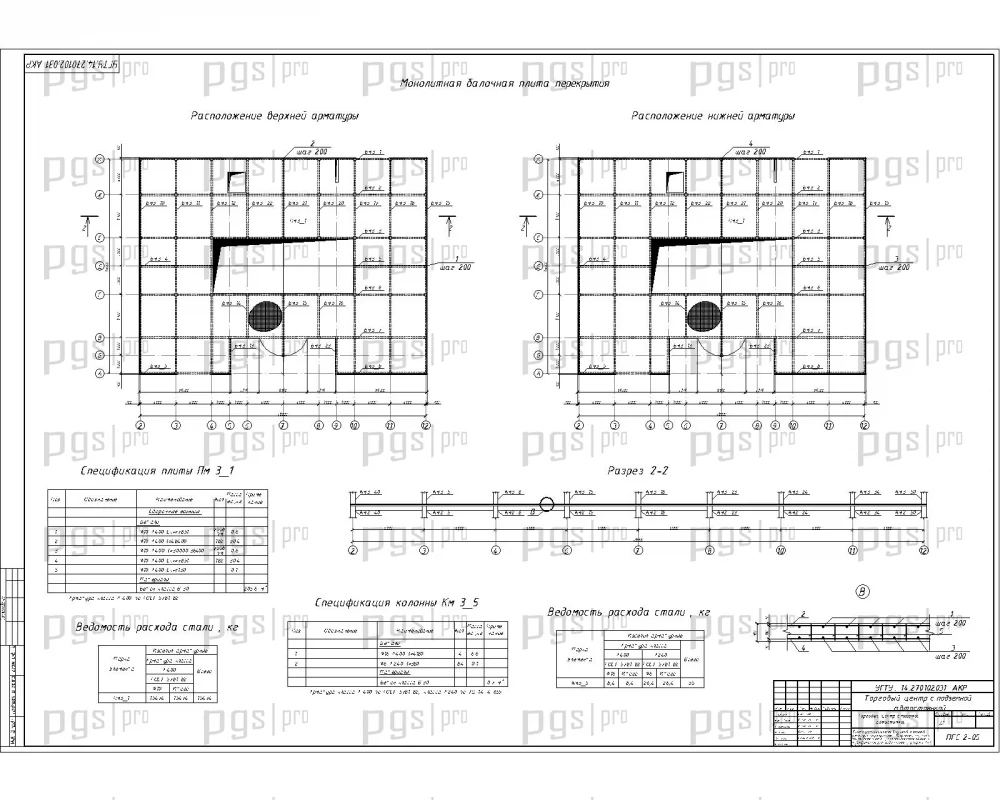

В расчетно-конструктивном разделе выполнен статический МКЭ расчет пространственного каркаса здания в программном комплексе «Мономах» с детальным определением ветровых пульсаций и усилий в элементах. Произведено вариантное технико-экономическое сравнение безбалочного монолитного перекрытия и ребристого перекрытия по второстепенным балкам 250×500 мм с расчетом армирования в модулях ПЛИТА, БАЛКА и КОЛОННА. В научно-исследовательском разделе обосновано применение инновационной битумно-латексной напыляемой гидроизоляции FLEXIGUM для подземной автостоянки, системы крепления фасадных кронштейнов к торцам плит и огнестойких светопрозрачных перегородок.

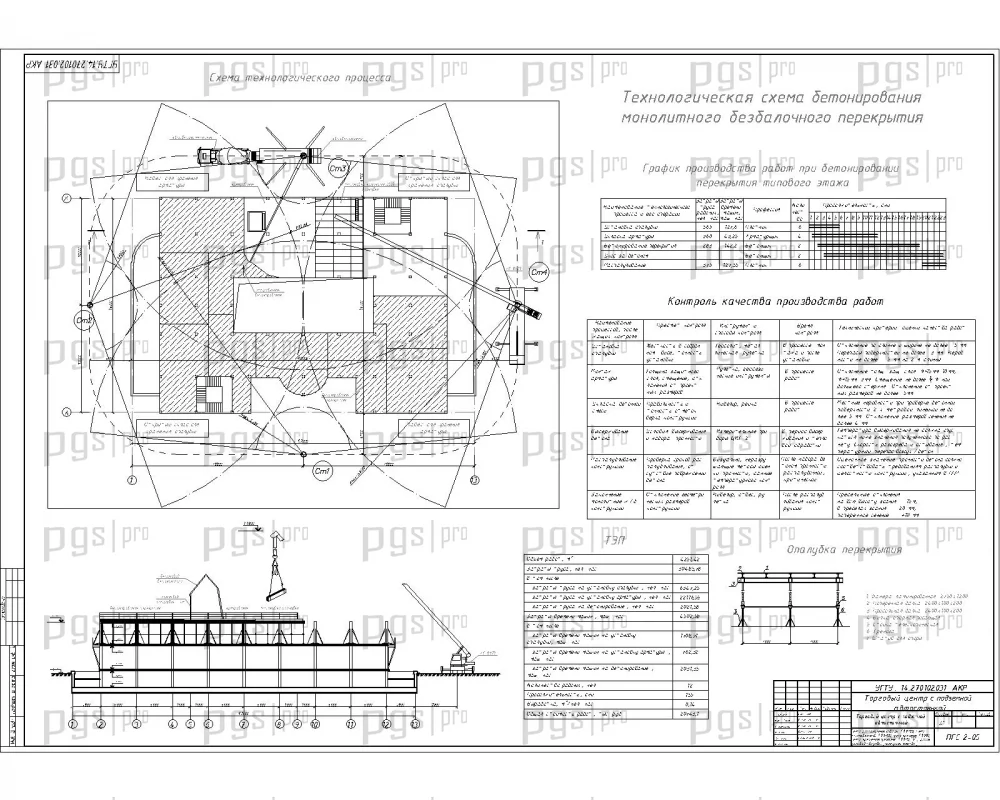

Организационно-технологический раздел включает подробную технологическую карту на бетонирование монолитных безбалочных междуэтажных перекрытий толщиной 200 мм из бетона класса В30. Подача бетонной смеси предусмотрена автобетононасосом MECBO AUT P7.150-42-5 с послойным уплотнением глубинными вибраторами ИВ-47А, а подача щитовой опалубки и арматурных сеток выполняется башенным краном КБ-674А грузоподъемностью 12,5 т. В карте регламентированы методы зимнего бетонирования при отрицательных температурах с предварительным электроразогревом смеси, применением противоморозных добавок и выдерживанием методом термоса.

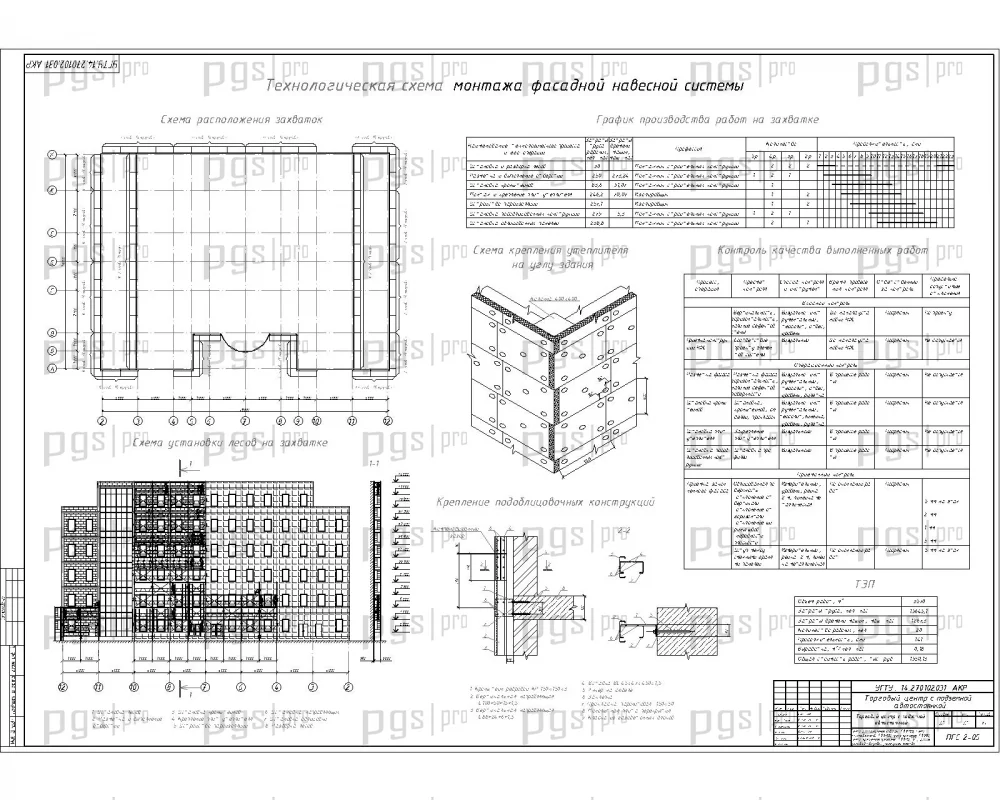

Вторая разработанная технологическая карта регламентирует монтаж навесной вентилируемой фасадной системы «МК4-01» с минераловатным утеплением «Венти Баттс» и облицовкой плитами керамогранита. В карте подробно представлены операции геодезической разбивки захваток, крепления усиленных кронштейнов КР в торцы междуэтажных перекрытий анкерами, фиксации гидроветрозащитной мембраны и навески плит на кляммерах. Приведены ведомости потребности в инструментах, материалах и схемы пооперационного контроля допустимых отклонений облицовочной плоскости.

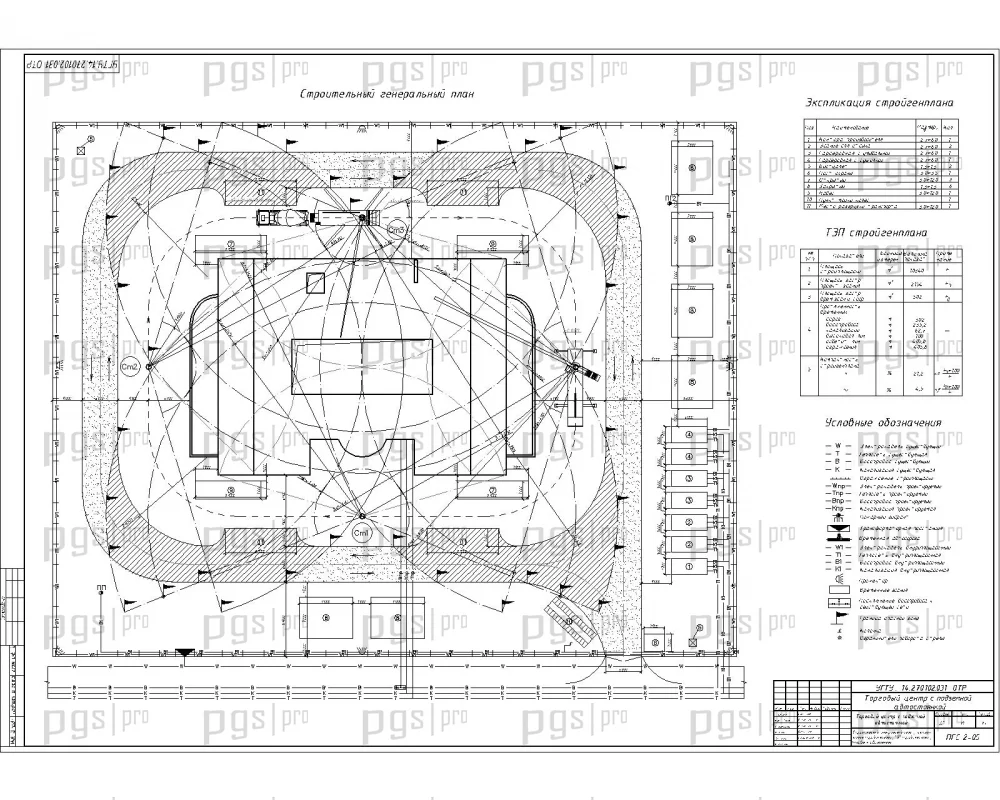

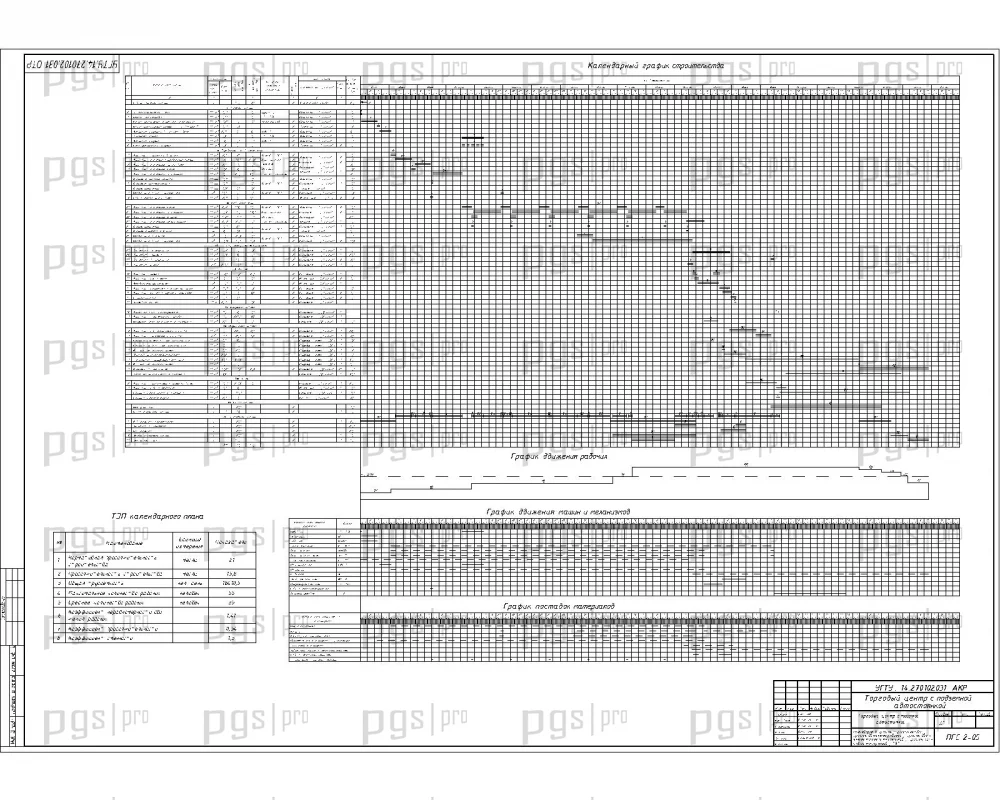

Строительный генеральный план разработан на период возведения монолитных конструкций с привязкой башенного крана КБ-674А, расчетом опасных зон и трассировкой кольцевых внутриплощадочных автодорог. На стройплощадке запроектированы инвентарный бытовой городок контейнерного типа, приобъектные склады опалубки и арматуры, сети временного водопровода и комплектная трансформаторная подстанция КТП мощностью 320 кВА. Календарное планирование увязано с объектным сетевым графиком при продолжительности строительства 13,5 месяцев, а сметный раздел содержит локальные и объектные сметы на общестроительные и специальные работы.

Комплексный ПГС дипломный проект торгового комплекса с подземной автостоянкой в Ухте отличается высокой степенью инженерной проработки и обладает рядом ключевых достоинств:

• Развитая объемно-планировочная структура крупного восьмиуровневого комплекса, объединяющего торговые залы, кафе на 100 мест и подземный паркинг на 43 автомобиля.
• Надежная конструктивная система на основе монолитного железобетонного безбалочного каркаса с регулярной сеткой колонн 6×6 м и 7,2×6 м.
• Автоматизированный МКЭ расчет пространственной схемы здания в ПК «Мономах» с вариантным сравнением безбалочного и балочного перекрытий.
• Проектирование сплошной монолитной фундаментной плиты толщиной 600 мм на естественном песчаном основании.
• Энергоэффективные наружные стены из газобетонных блоков с базальтовым утеплителем и вентилируемым фасадом из керамогранита под климат Севера.
• Научно-исследовательский раздел с внедрением напыляемой гидроизоляции FLEXIGUM, узлов крепления фасада к перекрытиям и огнестойких стеклянных перегородок.
• Две готовые технологические карты: на бетонирование монолитного перекрытия и на монтаж навесного вентилируемого фасада.
• Комплект чертежей из 12 листов в редактируемом формате AutoCAD (DWG) и структурированная пояснительная записка на 130 листах MS Word.
