Диплом №1160 "Торгово-офисный центр в г. Ярославль"

Представленный готовый диплом ПГС посвящен разработке пятиэтажного торгово-офисного комплекса с подземным паркингом по проспекту Фрунзе в городе Ярославле. Объемно-пространственная композиция здания сочетает прямоугольный объем с полукруглым завершением западной части общими габаритами 51,61×17,7 м. Разработанный проект торгово-офисного здания предназначен для размещения торговых площадей, офисов коммерческих организаций, встроенной автостоянки и помещений сервисного обслуживания.

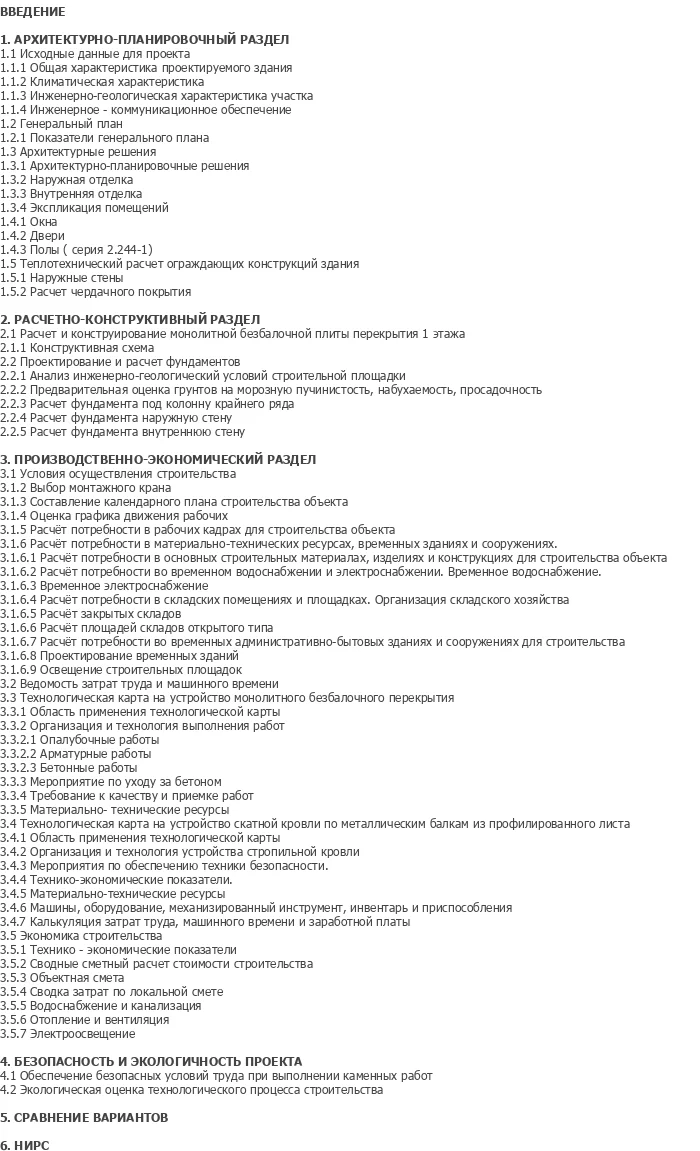

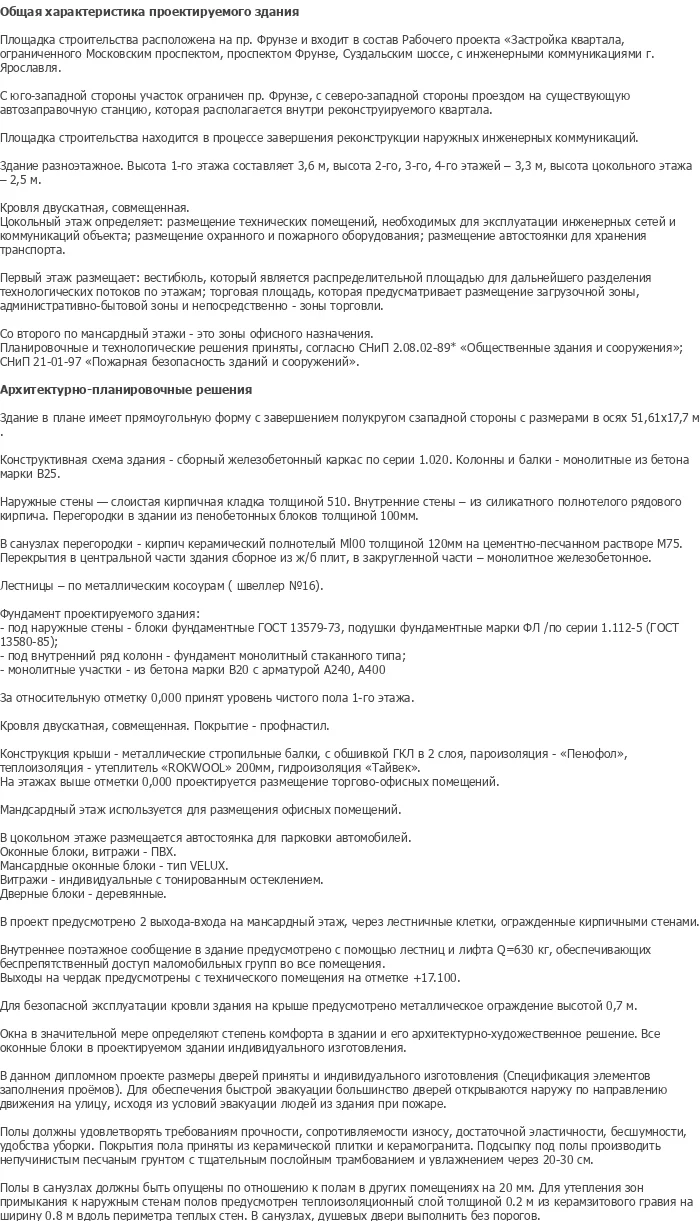

Пояснительная записка проекта общим объемом 130 листов подготовлена в текстовом процессоре MS Word и содержит исчерпывающие архитектурно-строительные, расчетно-конструктивные, геотехнические, технологические и экономические разделы. Высокое качество проработки проектной документации и строгое соответствие нормативным требованиям СПДС делают представленный материал отличной базой как эталонный шаблон проекта. В каталоге нашего интернет-магазина можно оперативно купить проект в редактируемом формате или сразу скачать проект для подготовки к защите.

Комплект материалов ориентирован на студентов строительных специальностей и инженеров, завершающих обучение по профилю промышленного и гражданского строительства. Расчетная часть включает пространственный статический расчет монолитной безбалочной плиты перекрытия в программном комплексе ПК «ЛИРА», а также расчет свайных кустов под колонны каркаса. Наличие детального теплотехнического расчета многослойной кирпичной стены с утеплителем Rockwool толщиной 130 мм обеспечивает возможность адаптации объекта к климатическим условиям других регионов.

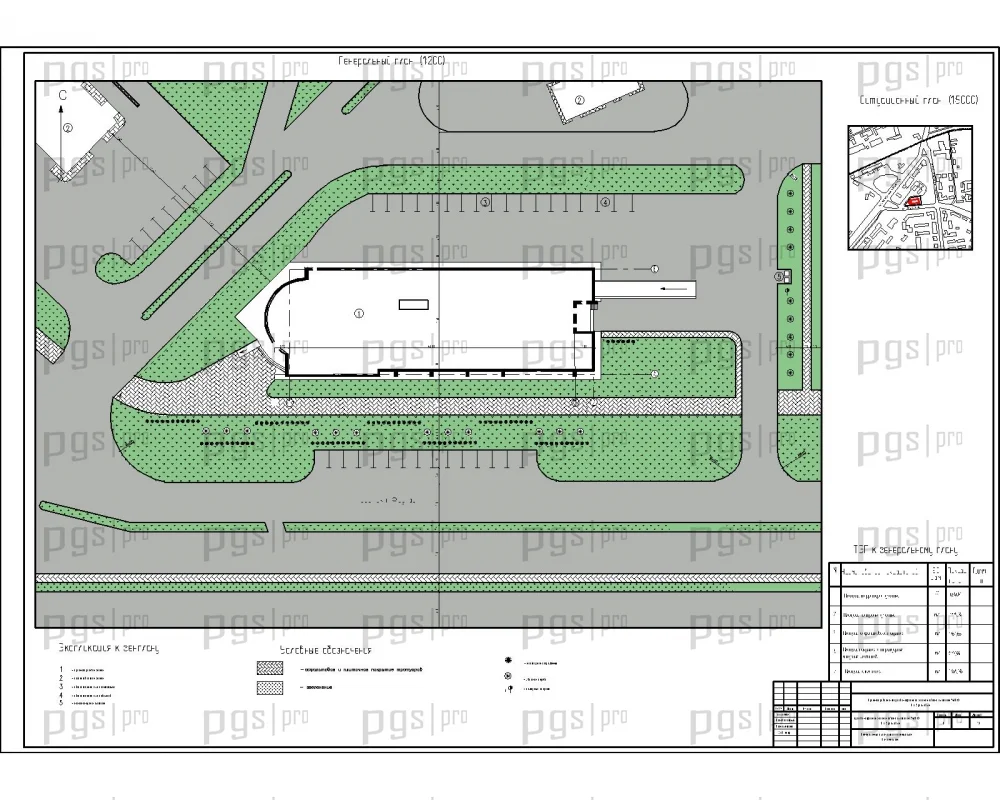

Объемно-планировочное решение представляет собой пятиэтажное здание с цокольным и мансардным этажами общими размерами в осях 51,61×17,7 м при высоте отметки верха парапета и кровли 17,1 м. Генеральный план разработан для участка площадью 0,407 га на проспекте Фрунзе с асфальтированными проездами, тротуарами из брусчатки и открытой гостевой парковкой. Территория комплекса благоустроена с устройством газонов, посадкой кустарников и деревьев на площади 1 385,76 м², что составляет 34% озеленения участка.

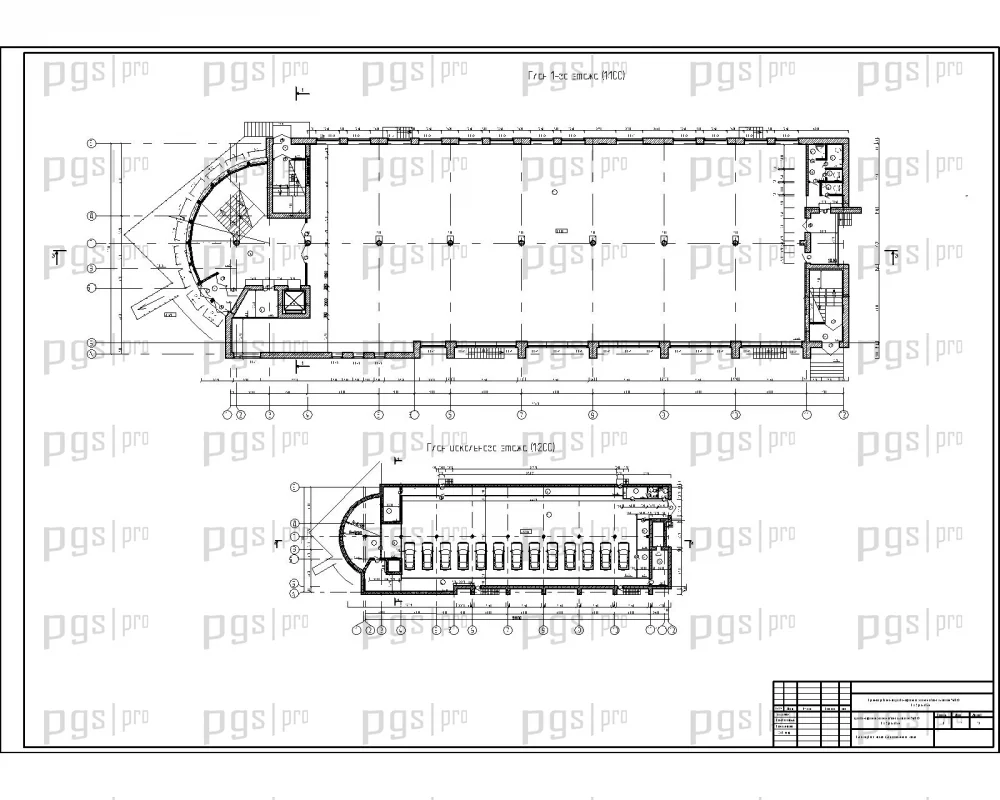

Функциональное зонирование здания обеспечивает четкое разделение технологических потоков покупателей, служащих офисов и автомобилистов. В цокольном этаже с высотой 2,5 м размещены отапливаемая автостоянка на 560,6 м², венткамеры, водомерный и тепловой узлы, пост охраны и электрощитовая. На первом этаже высотой 3,6 м расположены вестибюль, торговый зал площадью 725,3 м² с загрузочной зоной, а со второго по мансардный этажи с высотой помещений 3,3 м спроектированы комфортабельные офисные кабинеты. Вертикальная связь между уровнями осуществляется по лестничным клеткам и пассажирскому лифту грузоподъемностью 630 кг, приспособленному для маломобильных групп населения.

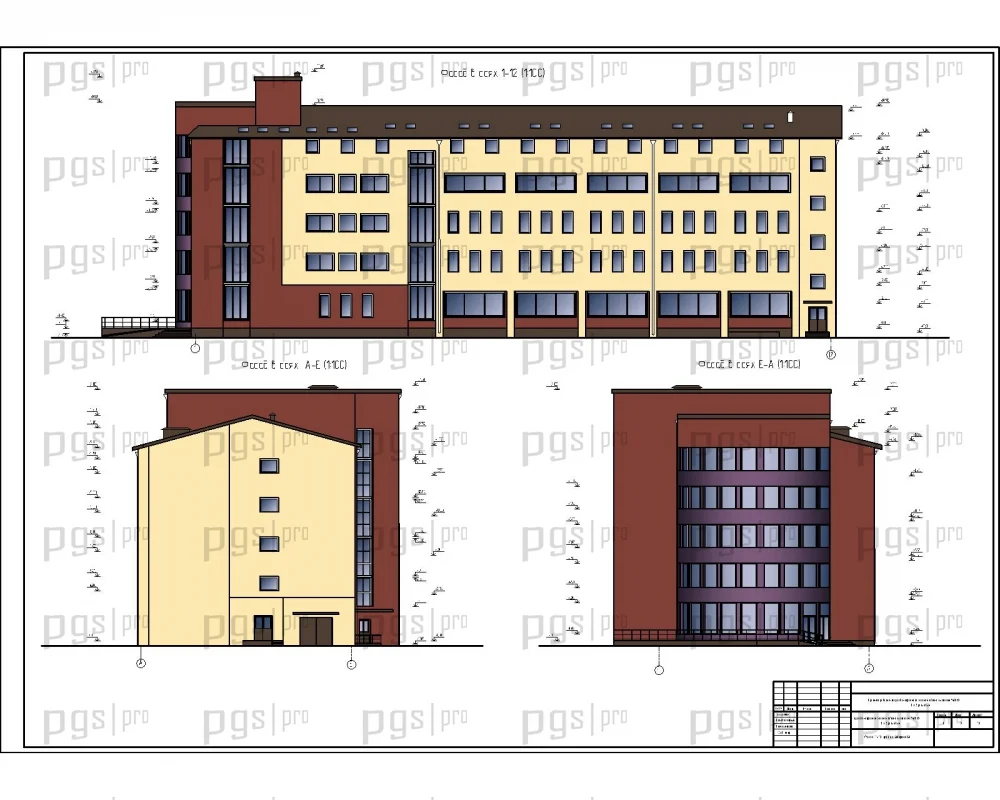

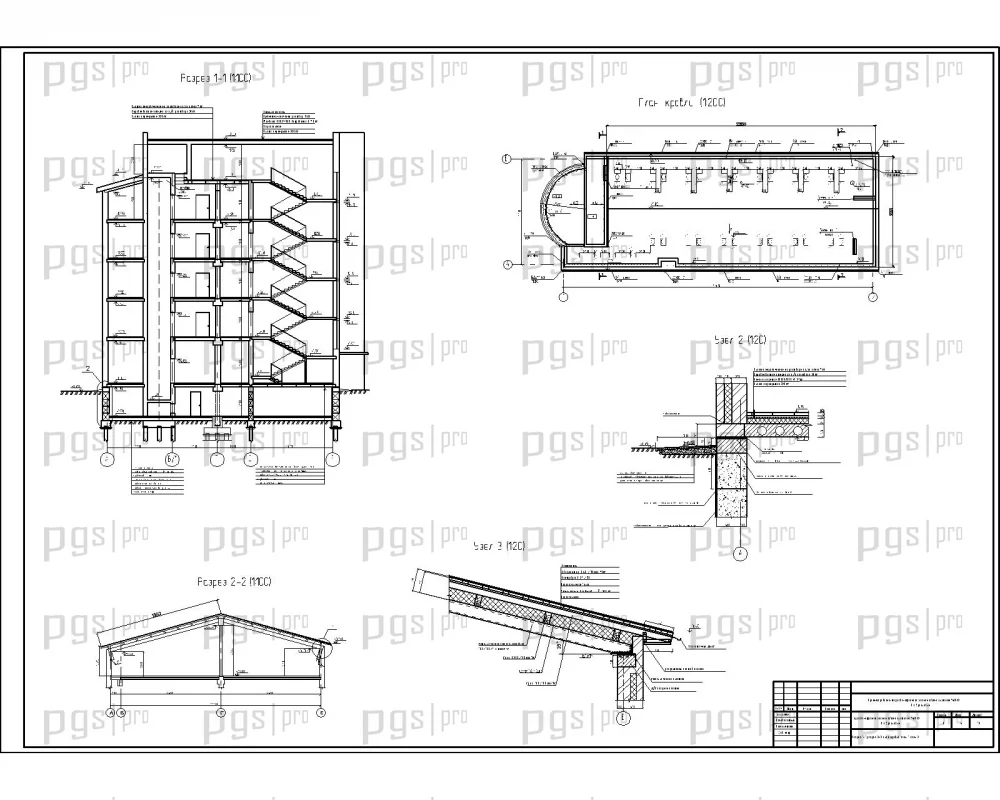

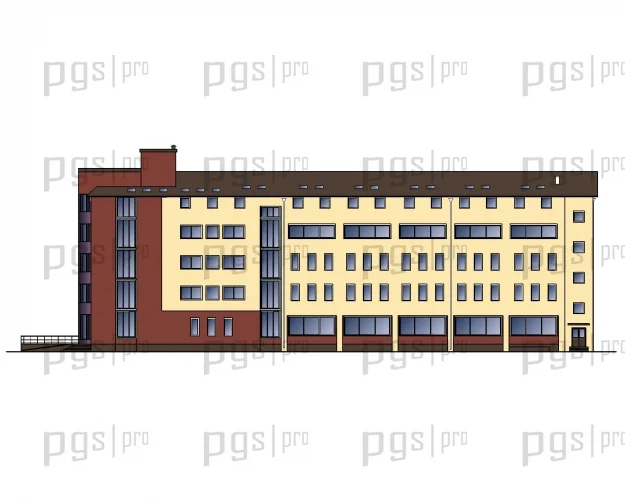

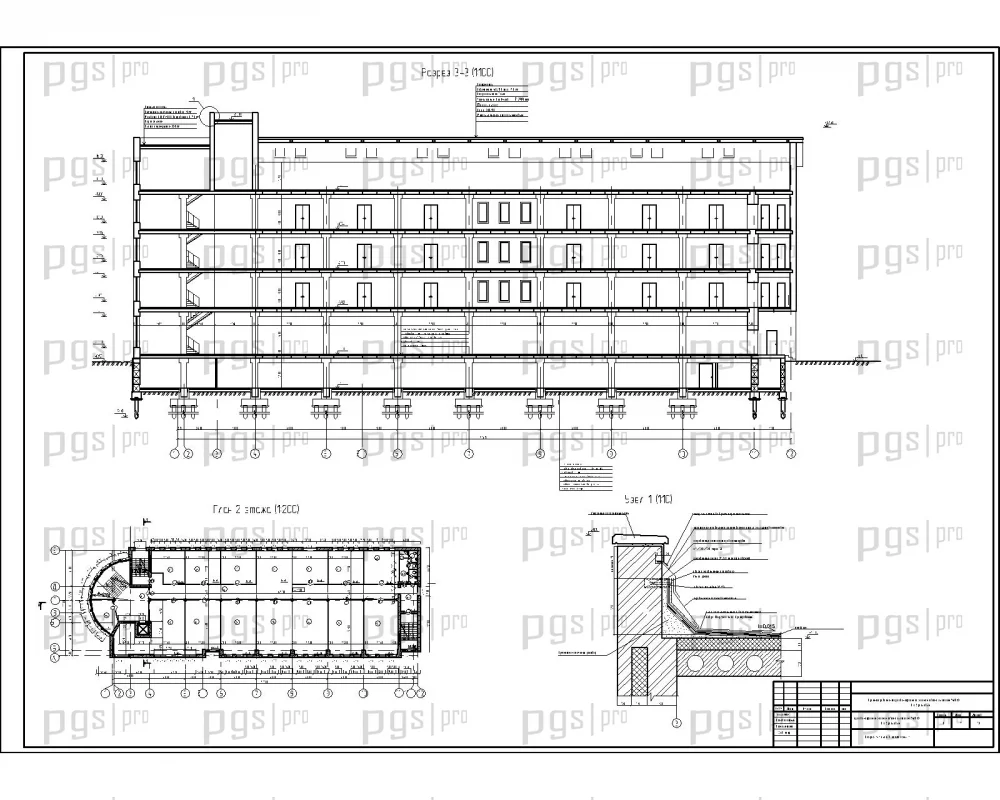

Графическая часть проекта выполнена в среде AutoCAD (DWG) в составе 12 чертежных листов формата А1, оформленных в соответствии с государственными стандартами. Комплект чертежей марки АР включает генеральный план участка, поэтажные планы с экспликациями помещений, архитектурные фасады с акриловой окраской, продольные и поперечные разрезы. Дополнительно на листах подробно представлены ведомости заполнения оконных проемов блоками из ПВХ-профиля, спецификации мансардных окон Velux, витражей с тонированным стеклом и таблицы экспликации полов.

Конструктивная система здания принята по схеме неполного каркаса со сборно-монолитными элементами и несущими наружными кирпичными стенами. Внутренний каркас образован монолитными железобетонными колоннами круглого сечения диаметром 500 мм и прямоугольными колоннами из бетона класса В25 с шагом в осях 6,0 м. Пространственная жесткость и геометрическая неизменяемость здания обеспечиваются жестким сопряжением колонн с фундаментами, кирпичными стенами лестнично-лифтового узла и монолитными дисками перекрытий.

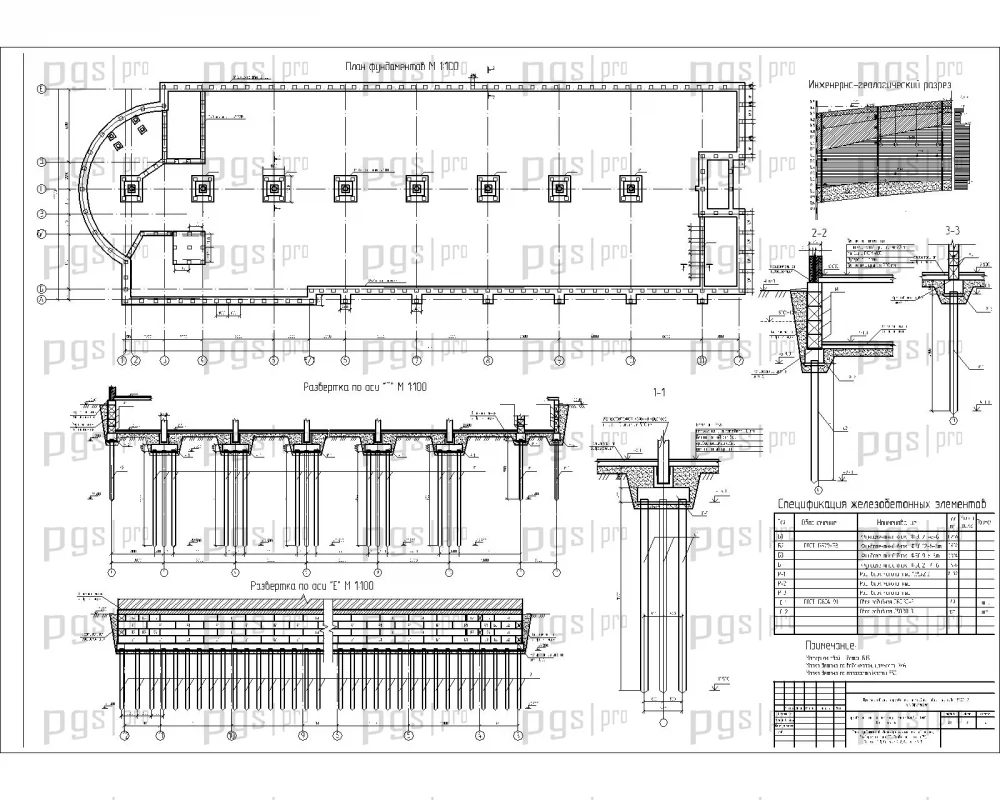

Фундаменты запроектированы свайными с монолитными железобетонными ростверками под колонны и сборными ленточными из блоков ФБС и подушек ФЛ под наружные кирпичные стены. В качестве свай приняты забивные железобетонные сваи квадратного сечения 300×300 мм марок С 80-30 и С 50-30 с опиранием на тугопластичные глины при расчетной нагрузке на сваю до 465 кН. Наружные стены толщиной 510 мм выполнены в виде слоистой кладки из силикатного кирпича с эффективным минераловатным утеплителем Rockwool толщиной 130 мм и наружным облицовочным слоем 120 мм. Перекрытия выполнены комбинированными: сборные многопустотные плиты толщиной 220 мм в регулярной части и монолитные безбалочные участки в полукруглом объеме, а кровля решена двускатной по металлическим стропильным балкам с настилом из профлиста.

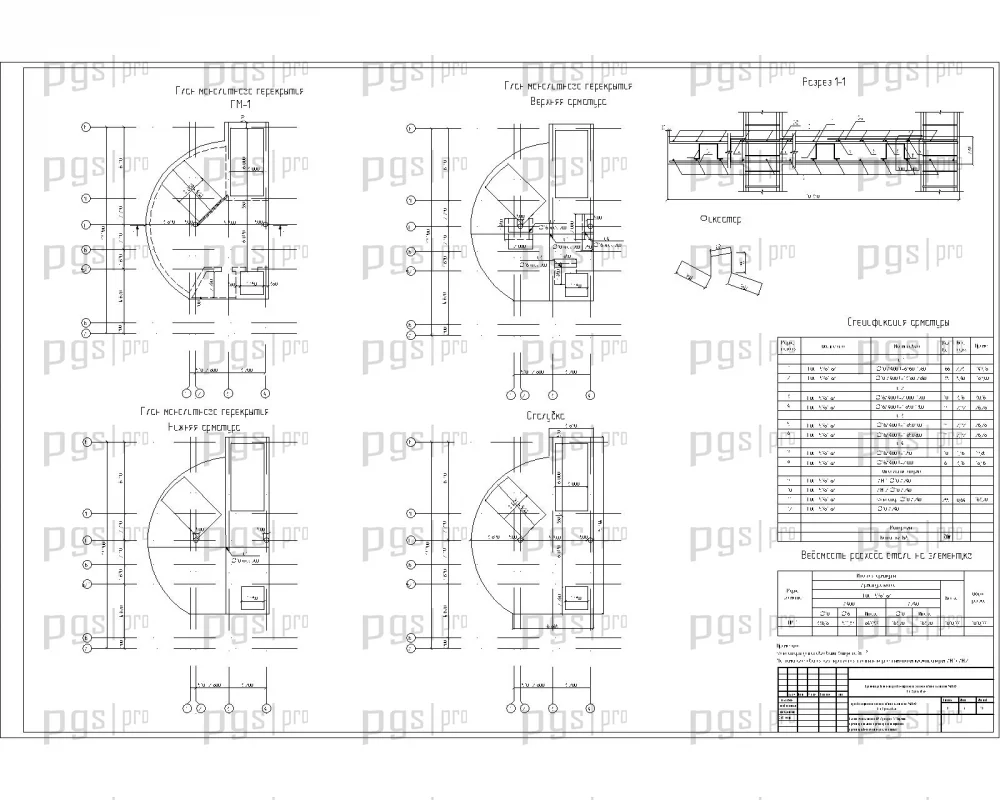

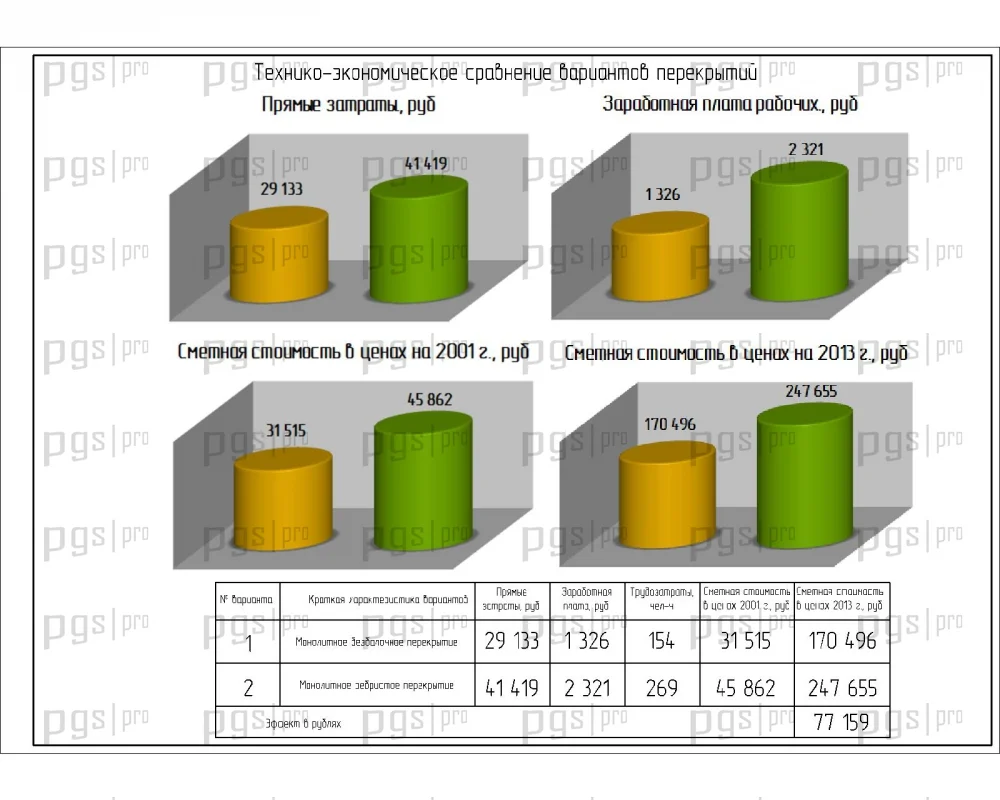

В расчетно-конструктивном разделе выполнен статический расчет монолитной безбалочной плиты перекрытия сложной конфигурации в программном комплексе «ЛИРА» на постоянные и полезные нагрузки. В программе сформированы конечно-элементные сетки, получены мозаики вертикальных перемещений и подобрано продольное армирование стержнями диаметром 10–16 мм класса А-III. В геотехническом блоке произведен аналитический расчет несущей способности забивных свай и расчет конечной осадки свайного куста по СП 50-102-2010, составившей 3,76 см при предельной норме 8,0 см. Дополнительно выполнено вариантное экономическое сравнение безбалочного и балочного монолитных перекрытий, подтвердившее эффективность безбалочной конструкции.

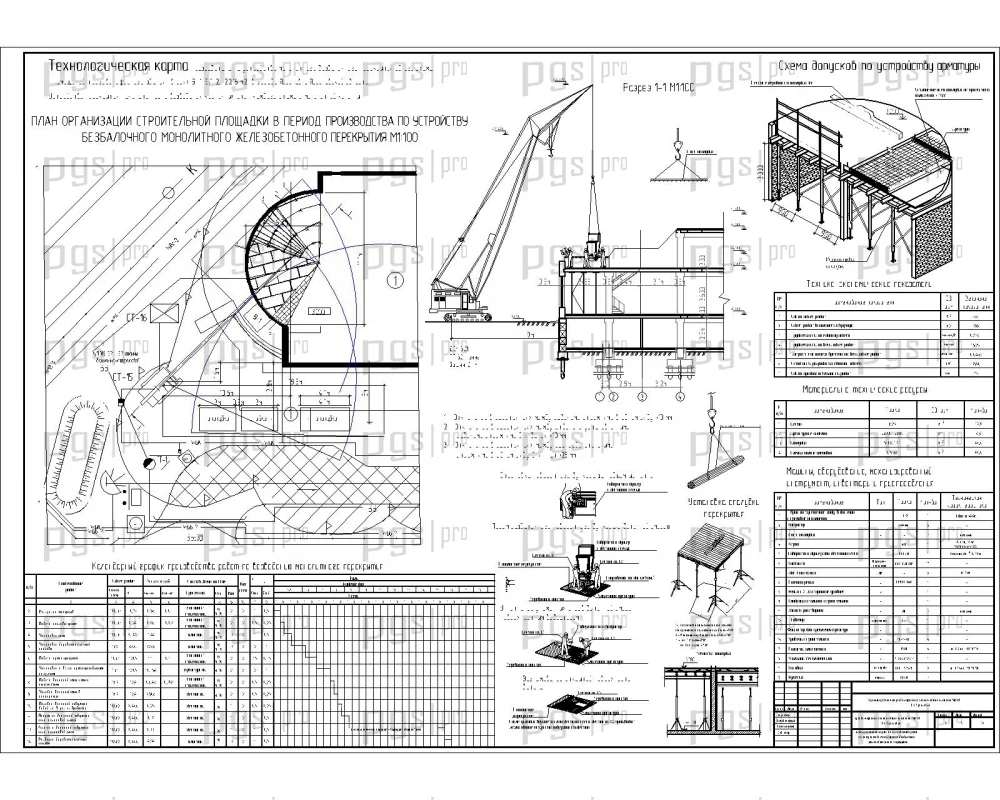

В организационно-технологической части проекта разработана технологическая карта на устройство монолитного безбалочного перекрытия типового этажа площадью 79,8 м². Бетонирование выполняется из бетона класса В25 с подачей бетонной смеси краном в поворотных бадьях объемом 1,5 м³ и уплотнением глубинными вибраторами. Технологическая карта подробно регламентирует процессы монтажа инвентарной деревометаллической опалубки на телескопических стойках, раскладку арматурных сеток и выдерживание бетона с укрытием полиэтиленовой пленкой.

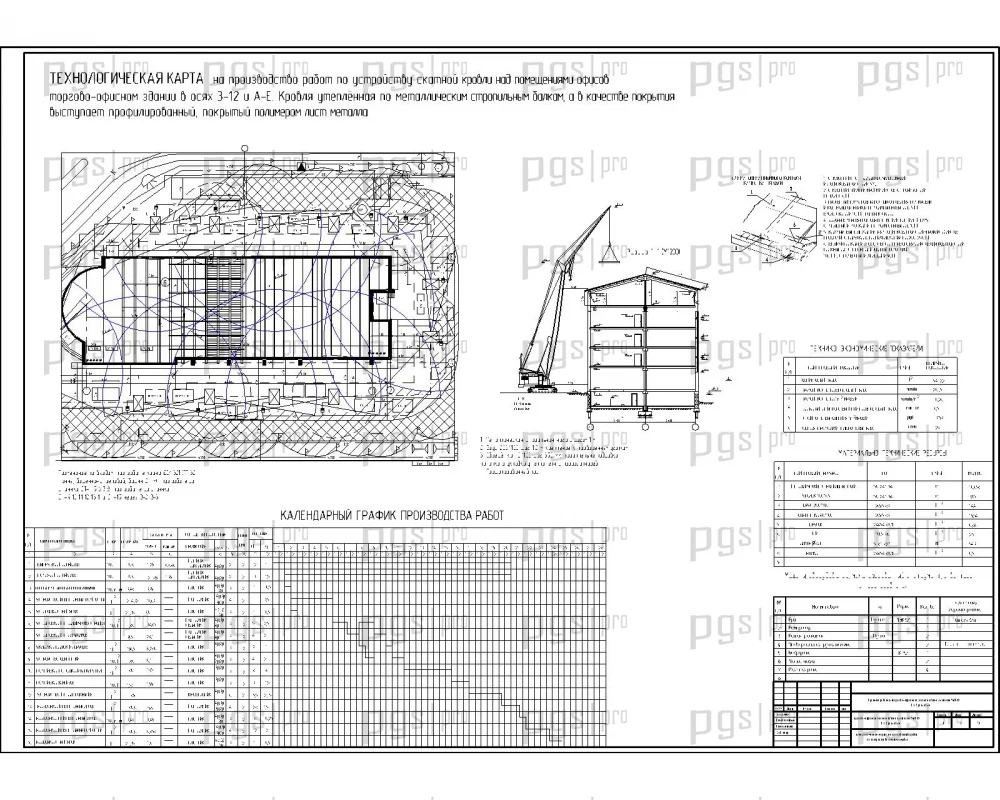

Вторая технологическая карта регламентирует устройство скатной кровли по металлическим стропильным балкам с покрытием из профилированного листа на площади 5 472,2 м². На основе технико-экономического сравнения в качестве ведущего механизма принят стреловой гусеничный кран ДЭК-321 грузоподъемностью 32 т с вылетом стрелы до 18 м. На объектом строительном генеральном плане нанесены рабочие и опасные зоны крана, площадки открытого складирования конструкций площадью 491 м², закрытые склады и инвентарный бытовой городок на 16 работающих в смену.

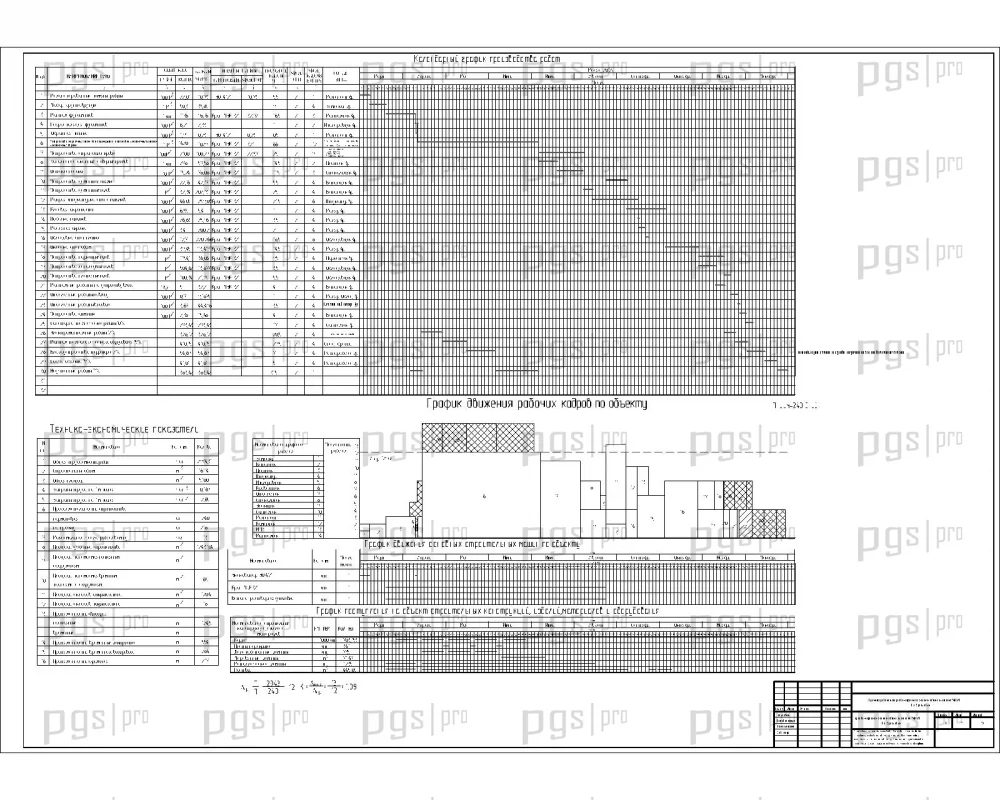

Календарный план строительства регламентирует общую продолжительность возведения объекта в течение 240 рабочих дней (8 месяцев) при максимальном выходе до 13 рабочих в смену. Трудоемкость строительно-монтажных работ оптимизирована по графику движения рабочей силы при коэффициенте неравномерности движения рабочих. В разделах безопасности жизнедеятельности и экологии разработаны требования безопасного ведения каменных работ с подмостей, устройство защитных козырьков, расчет временного электроснабжения от подстанции мощностью 100 кВА и мероприятия по срезке и сохранению плодородного слоя почвы.

Представленный ПГС дипломный проект торгово-офисного здания по проспекту Фрунзе в Ярославле отличается глубокой инженерной проработкой и обладает рядом ключевых достоинств:

• Оригинальное объемно-планировочное решение с полукруглым объемом, объединяющее торговый зал, современные офисы и подземную автостоянку на 560,6 м².
• Рациональная конструктивная схема неполного каркаса со сборно-монолитными дисками перекрытий и долговечными кирпичными стенами.
• Численный расчет монолитного безбалочного перекрытия сложной конфигурации в программном комплексе «ЛИРА».
• Надежные основания на забивных сваях квадратного сечения 300×300 мм с расчетом осадок свайных кустов по СП 50-102-2010.
• Две готовые технологические карты: на устройство монолитного безбалочного перекрытия и на монтаж металлической стропильной кровли.
• Обоснованный выбор монтажного гусеничного крана ДЭК-321 и подробный стройгенплан с расчетом временного городка и инженерных сетей.
• Экономическое сравнение вариантов монолитного перекрытия и научно-исследовательский раздел по современным опалубочным системам.
• Качественно оформленный комплект из 12 чертежей в формате AutoCAD (DWG) и расчетно-пояснительная записка объемом 130 листов MS Word.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
