Диплом №1162 "Торговый центр Метрополис в г. Курган"

Представленный готовый диплом ПГС посвящен разработке трехэтажного здания крупного торгового центра «Метрополис» на пересечении улиц Зорге и Родионова в городе Кургане. Объект запроектирован в виде компактного объема с габаритами в осях 60,0×60,0 м и выразительным современным фасадом с витражным остеклением и навесными панелями. Запроектированный проект торгового центра предназначен для обслуживания жителей прилегающих жилых микрорайонов продовольственными и промышленными товарами широкого ассортимента.

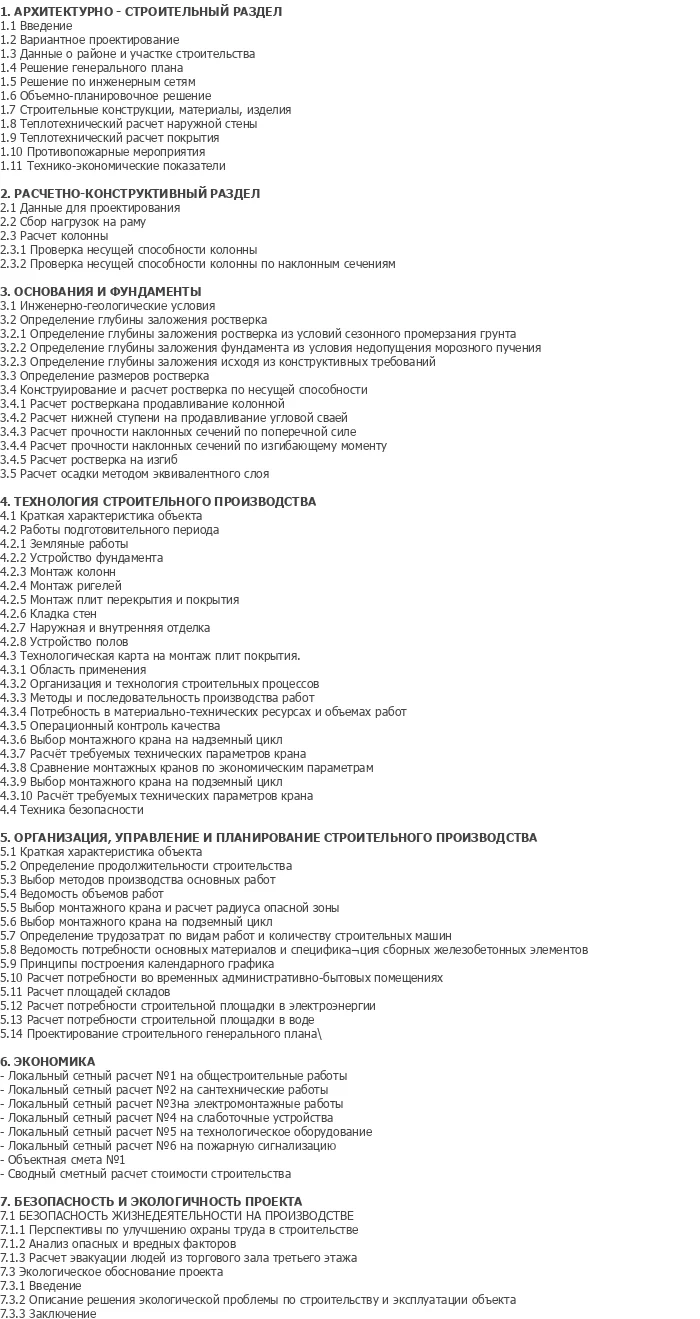

Пояснительная записка дипломного проекта объемом 106 листов оформлена в текстовом процессоре MS Word и включает в себя архитектурный, расчетно-конструктивный, геотехнический, организационно-технологический и инженерный разделы. Проектная документация выполнена в полном соответствии с действующими строительными нормативами и требованиями СПДС, что делает ее надежной базой как практический шаблон проекта. На странице нашего сайта любой выпускник инженерно-строительного направления может быстро купить проект в редактируемом формате или скачать проект непосредственно после оформления заказа.

Материалы выпускной работы ориентированы на студентов строительных специальностей и дипломников, готовящих квалификационный проект к защите. Инженерная часть включает пространственный статический расчет каркаса здания в вычислительном комплексе ПК «Лира», конструирование железобетонной рамы и расчет свайного фундамента под колонны. Наличие теплотехнических расчетов слоистых наружных стен и совмещенного покрытия для климатических условий Кургана с расчетной зимней температурой -37 °С позволяет легко адаптировать объект к условиям других населенных пунктов.

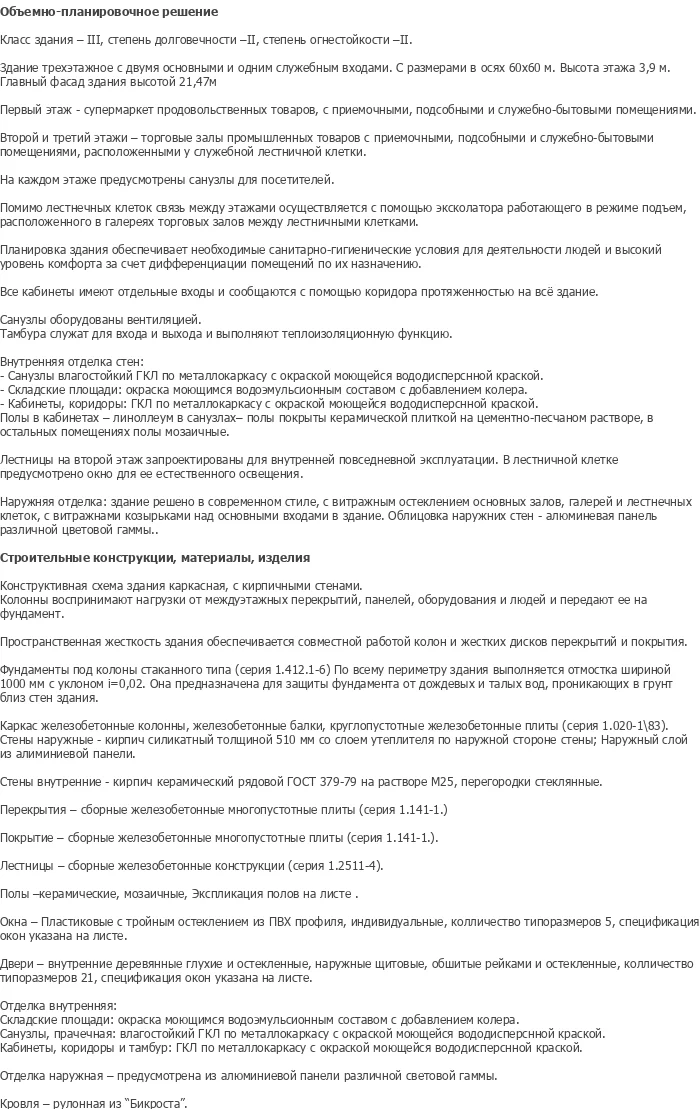

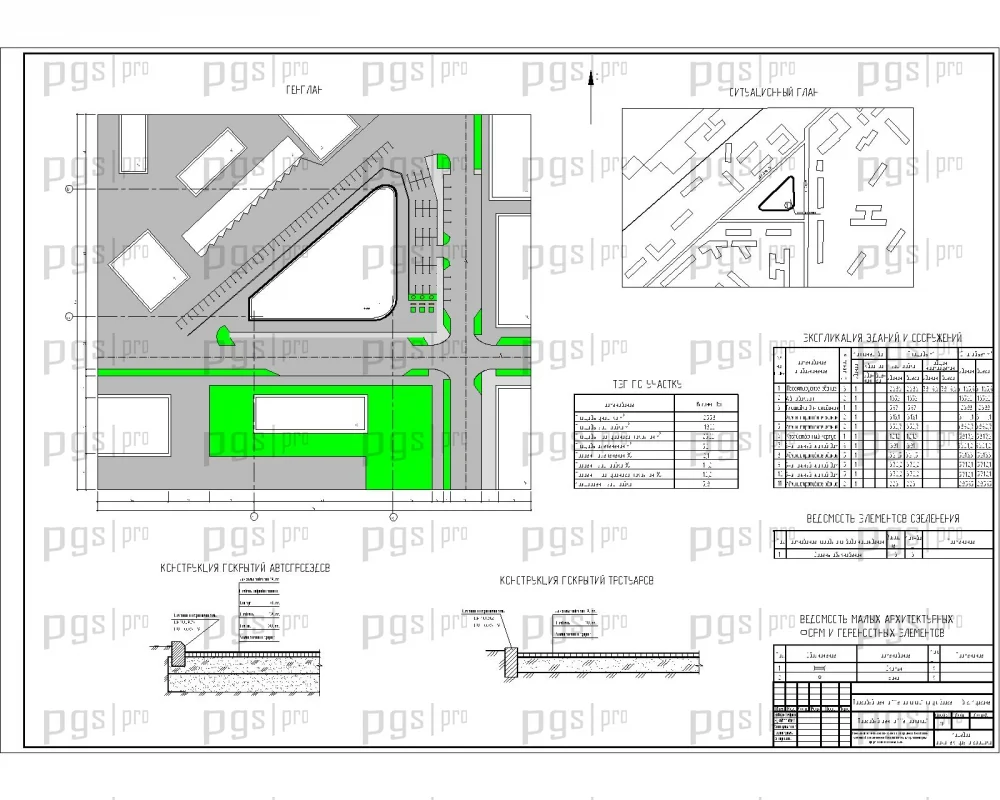

Объемно-пространственное решение торгового центра представляет собой трехэтажный прямоугольный объем с размерами в осях 60,0×60,0 м и высотой главного фасада 21,47 м. Генеральный план разработан для участка по улице Зорге с сохранением существующих инженерных коммуникаций, устройством круговых асфальтированных проездов, тротуаров и открытых парковочных мест для посетителей и сотрудников. Главный вход в торговый центр акцентирован широким крыльцом со стороны перекрестка улиц Зорге и Родионова, второй вход ориентирован на автовокзал, а служебный подъезд организован с тыльной стороны здания.

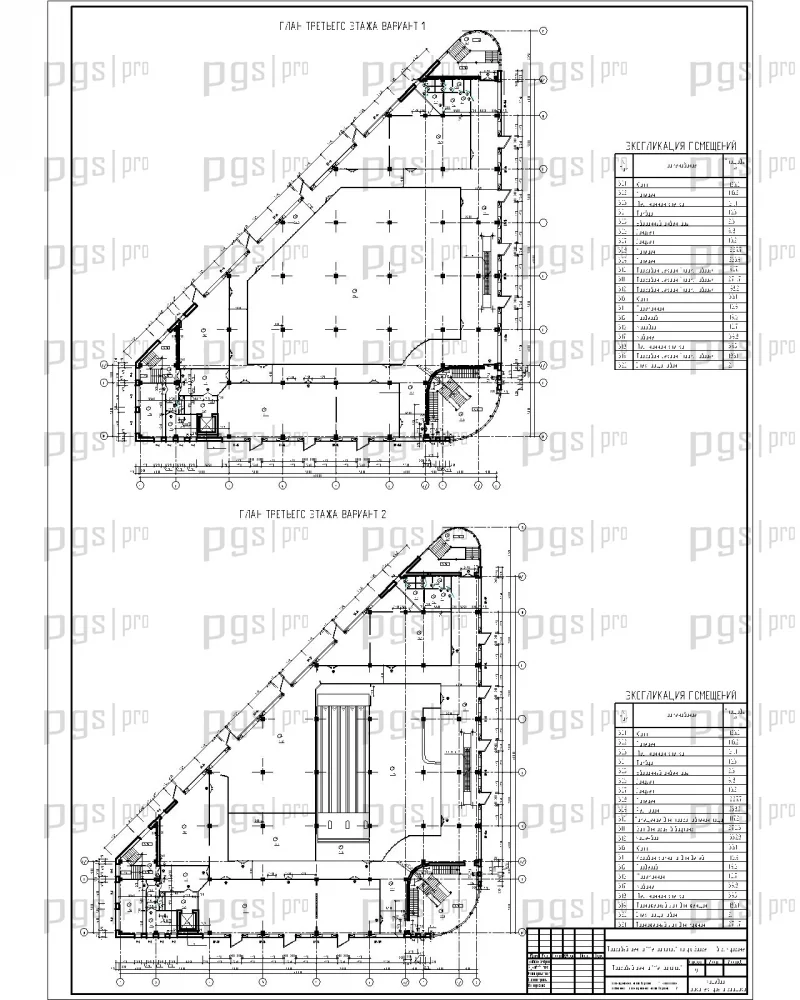

Планировочная структура этажей высотой по 3,9 м обеспечивает четкое функциональное зонирование покупательских и технологических потоков. На первом этаже расположен супермаркет продовольственных товаров с торговым залом, помещениями подготовки продуктов к продаже, фасовочными, холодильными камерами и разгрузочной рампой. Второй и третий этажи занимают просторные торговые залы непродовольственных товаров, галереи, административные кабинеты, бытовые комнаты персонала и санитарные узлы, а вертикальная связь между уровнями осуществляется по лестничным клеткам и эскалаторам.

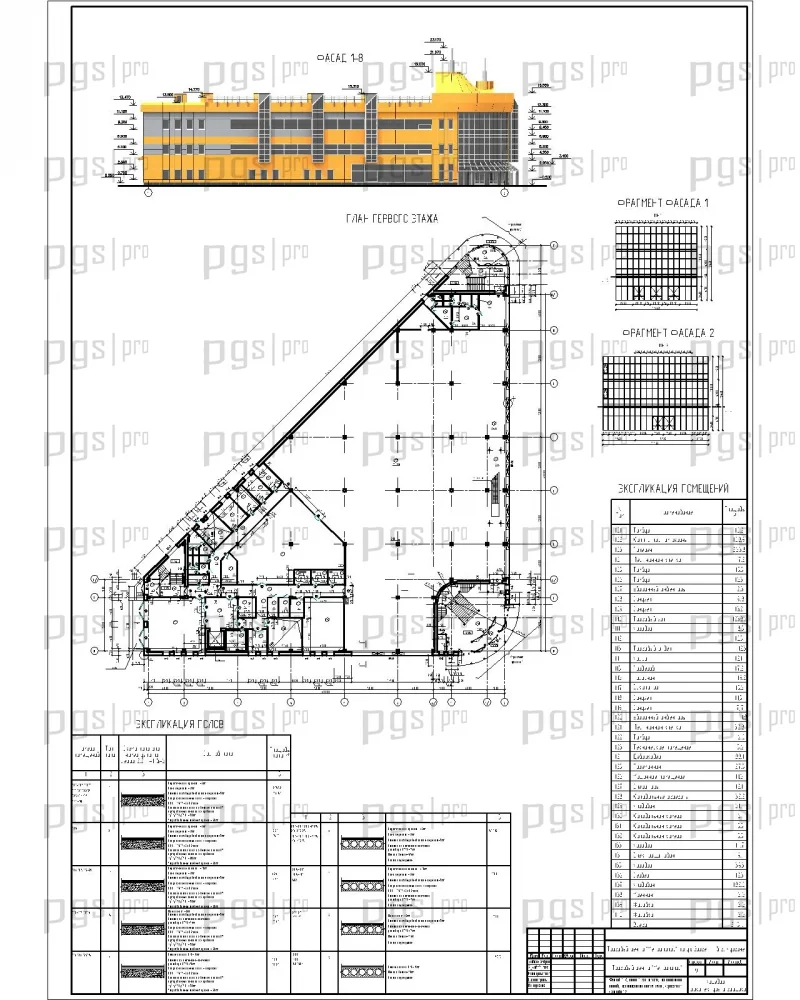

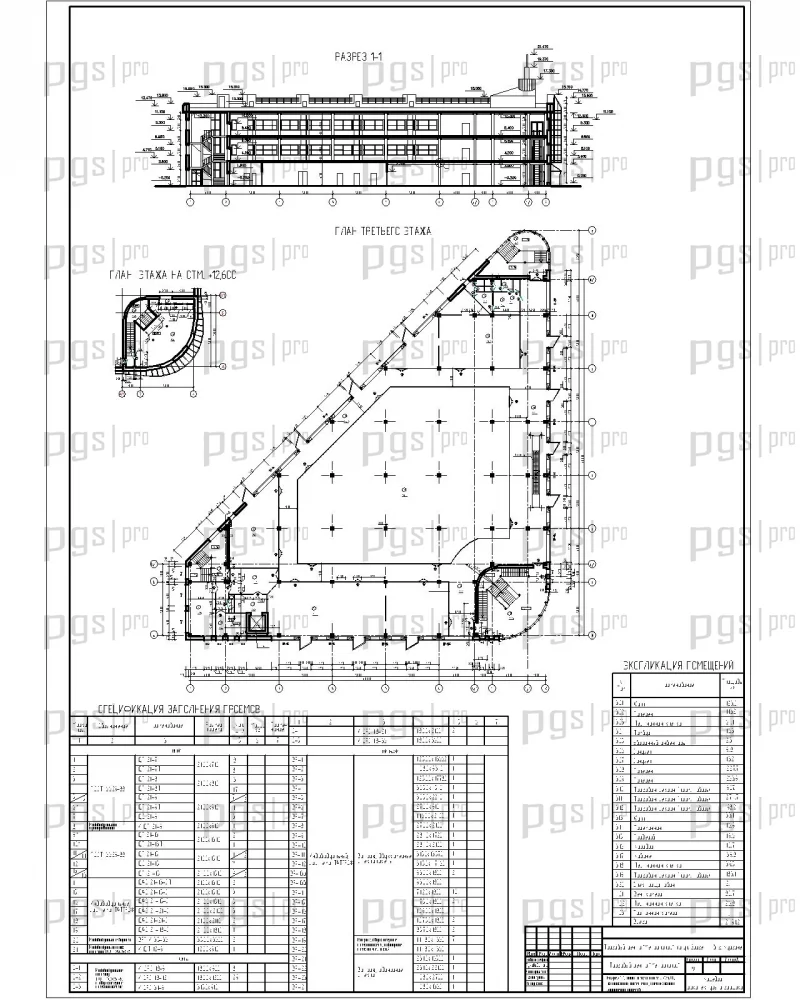

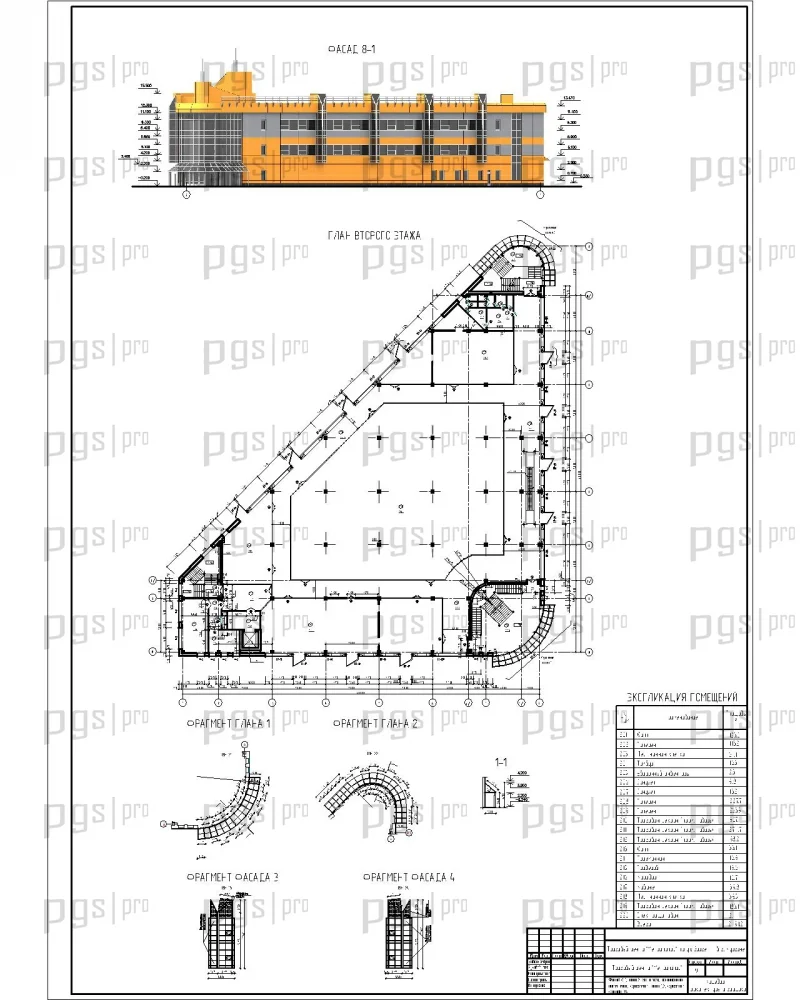

Графическая часть проекта выполнена в программе AutoCAD (DWG) и содержит 13 детально проработанных чертежных листов формата А1. Комплект чертежей марки АР включает генеральный план участка, поэтажные планы с экспликациями помещений и расстановкой оборудования, архитектурные фасады с витражными светопрозрачными конструкциями и облицовкой алюминиевыми панелями, продольные и поперечные разрезы. Дополнительно представлены схемы заполнения оконных проемов пластиковыми блоками с тройным остеклением, спецификации внутренних и наружных дверей, а также ведомости отделки и экспликации полов.

Конструктивная система здания принята каркасной на основе унифицированных сборных железобетонных элементов по серии 1.020-1/83. Несущий остов образован сеткой колонн сечением 400×400 мм с регулярным шагом 6,0×6,0 м и железобетонными ригелями прямоугольного сечения из бетона класса В25. Пространственная жесткость и геометрическая неизменяемость трехэтажного каркаса обеспечиваются совместной работой заделанных в фундаменты колонн, жестких рамных узлов и неизменяемых дисков междуэтажных перекрытий.

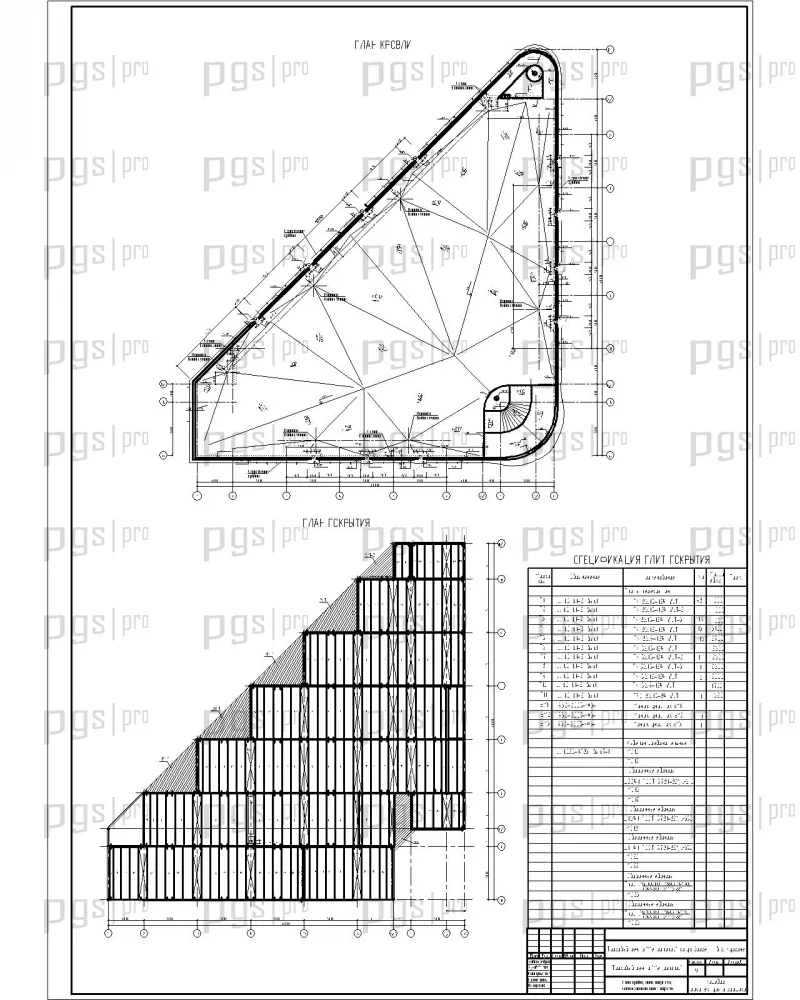

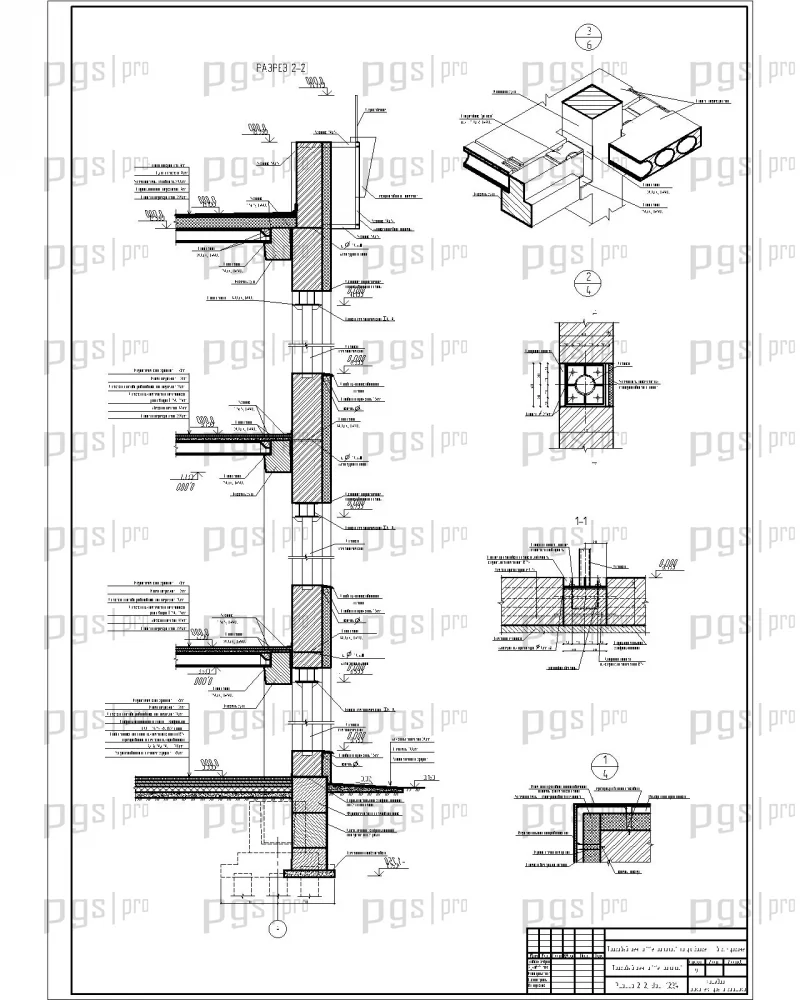

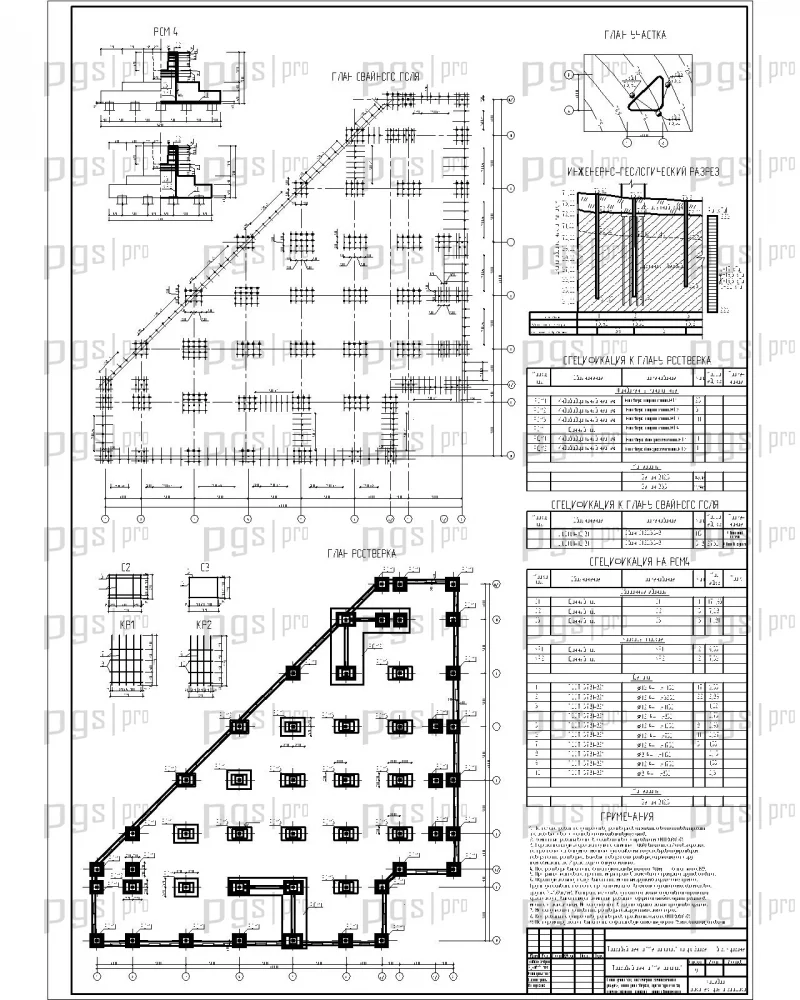

Фундаменты под колонны каркаса запроектированы свайными с монолитными железобетонными ростверками стаканного типа по серии 1.412.1-6 с глубиной заложения 1,95 м на естественном суглинистом основании. Наружные самонесущие стены толщиной 510 мм выполнены из силикатного кирпича с наружным слоем минераловатного утеплителя толщиной 140 мм и вентилируемым фасадом из алюминиевых композитных панелей. Междуэтажные перекрытия и покрытие смонтированы из сборных круглопустотных железобетонных плит толщиной 220 мм по серии 1.141-1, а плоская кровля выполнена из наплавляемого рулонного материала «Бикрост» по минераловатному утеплителю толщиной 200 мм.

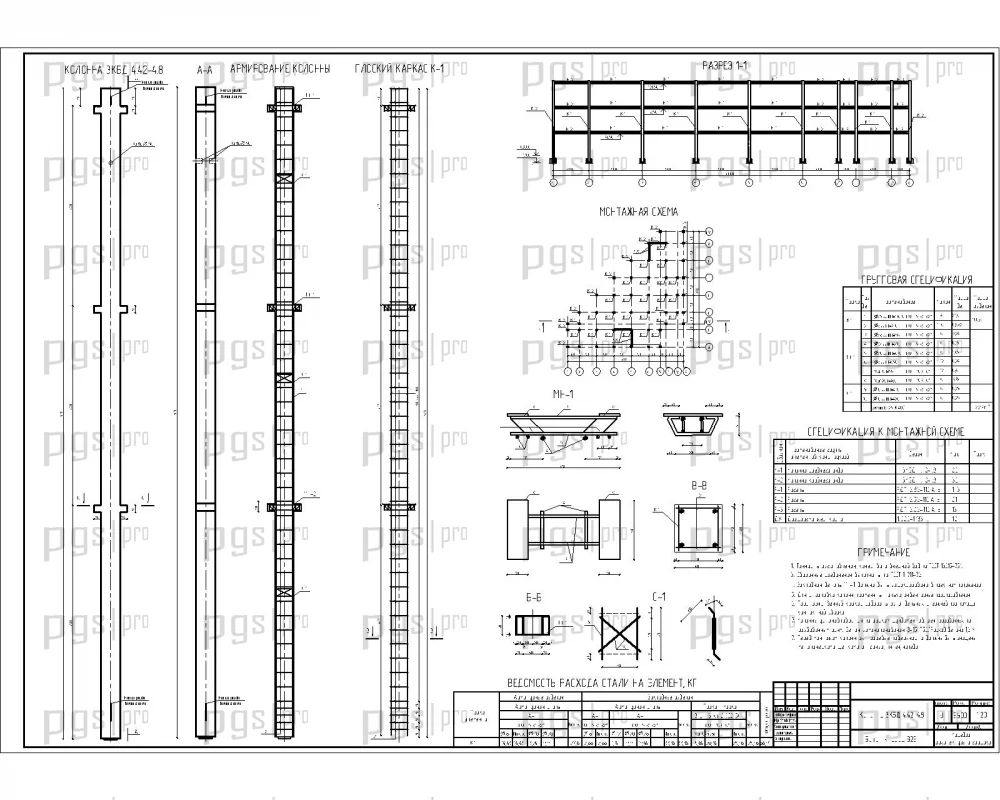

Статический расчет многопролетной железобетонной рамы выполнен в программном комплексе Лира на действие постоянных нагрузок, снегового покрова (1,8 кПа), ветрового напора (0,3 кПа) и полезных нагрузок торговых залов (4,8 кПа). По результатам машинного расчета выявлены наиболее неблагоприятные сочетания усилий, проверена несущая способность сжато-изогнутых колонн сечением 400×400 мм с симметричной рабочей арматурой 4Ø25 А-III. В геотехническом блоке выполнен подробный расчет свайного куста из 20 свай с проверкой ростверка на продавливание колонной и угловой сваей, а также определена конечная осадка методом эквивалентного слоя.

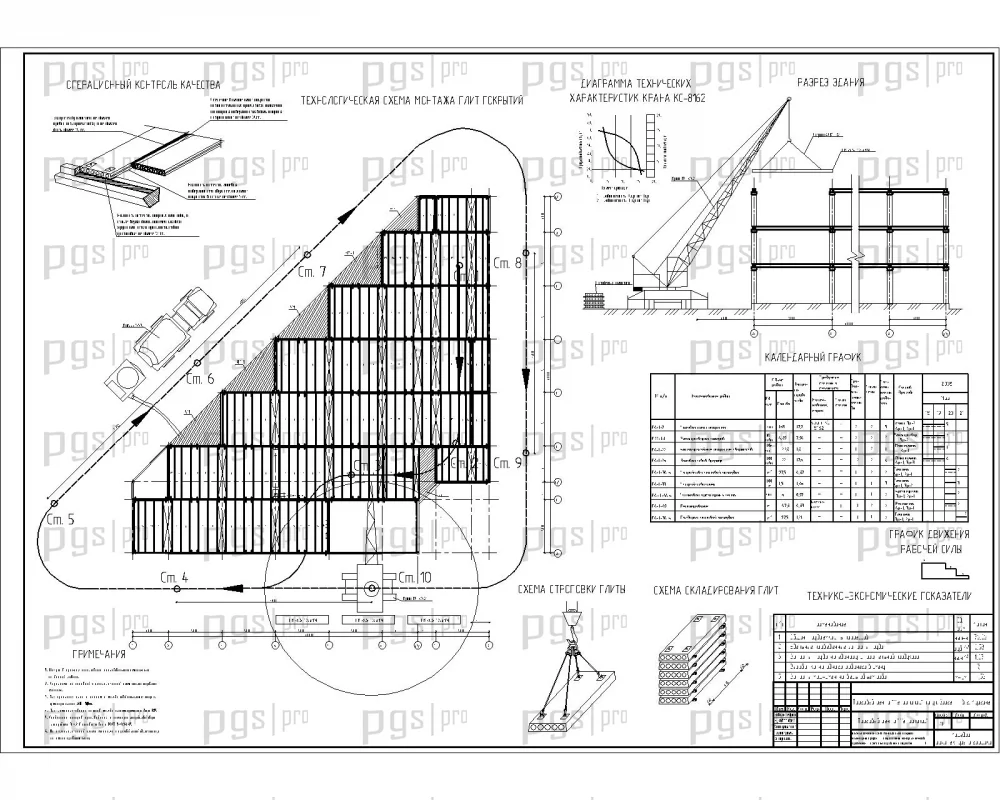

Организационно-технологический раздел проекта содержит специализированную технологическую карту (ППР) на монтаж несущих конструкций и элементов покрытия здания торгового центра. Технологическая карта подробно описывает последовательность установки и выверки конструкций с помощью монтажной оснастки, заделку стыков и раскладку сборных железобетонных плит. Все монтажные процессы увязаны в единый комплексный поток, выполняемый с соблюдением требований пооперационного контроля качества и геометрической неизменяемости ячеек каркаса.

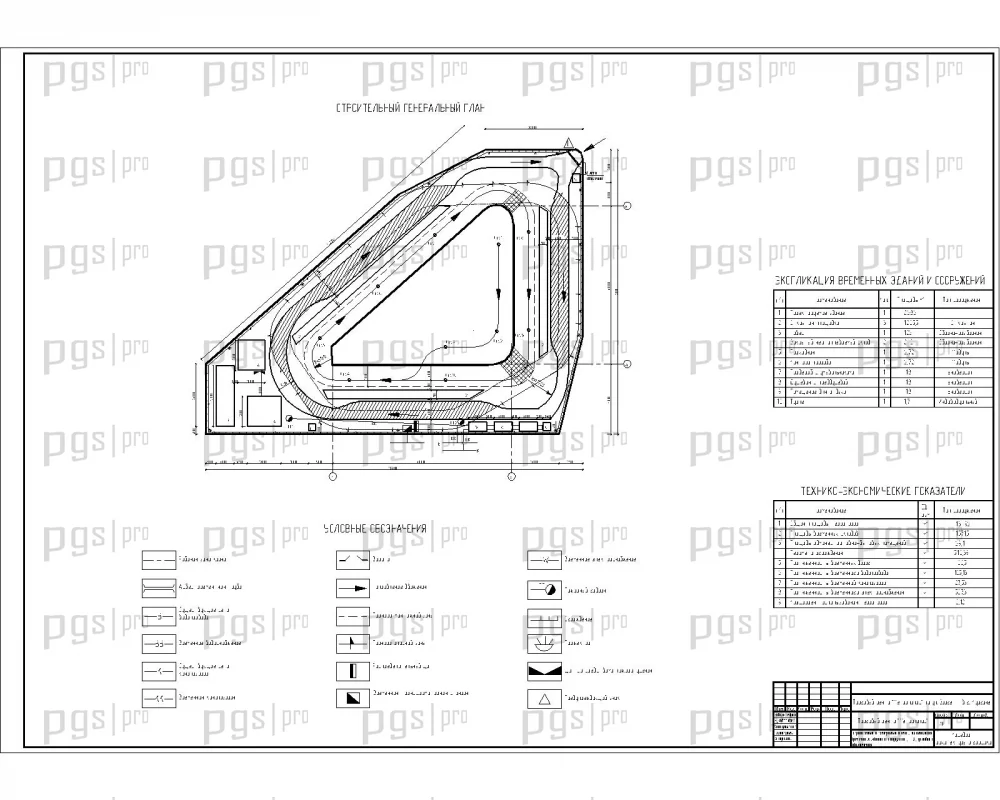

Строительный генеральный план разработан на период возведения надземной части с обоснованием подбора монтажного крана, определением зон обслуживания и опасных зон перемещения грузов. На строительной площадке предусмотрены временные кольцевые автодороги со щебеночным покрытием, открытые складские площадки сборного железобетона и кирпича, закрытые склады материалов и инвентарный бытовой городок для рабочих. Временное инженерное обеспечение площадки решено подключением к городским сетям водопровода с установкой пожарных гидрантов и установкой трансформаторной подстанции.

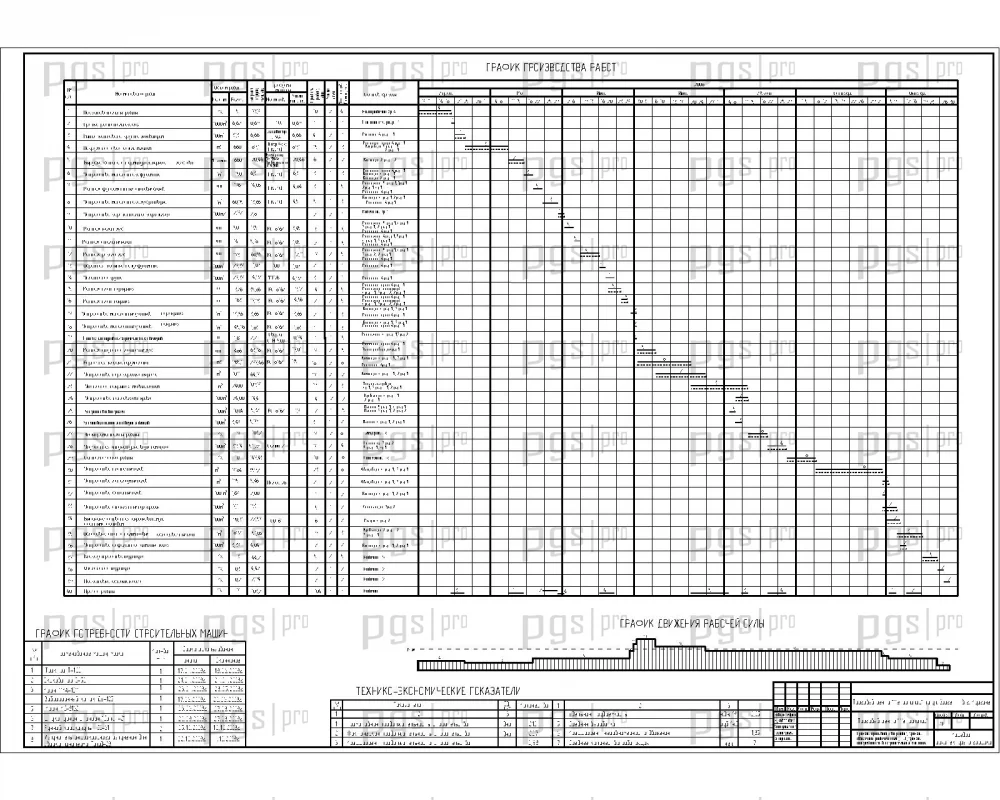

Календарный план производства работ регламентирует последовательность возведения нулевого цикла, каркаса и отделочных процессов с оптимизацией движения рабочих кадров по сменам. В проекте детально разработаны технико-экономические показатели строительства, включая общую трудоемкость, выработку на одного рабочего и продолжительность возведения объекта. В разделах охраны труда и безопасности жизнедеятельности приведены строгие правила строповки грузов, безопасной работы на высоте, устройства защитных ограждений проемов и мероприятия по защите окружающей среды прилегающего сквера.

Разработанный ПГС дипломный проект трехэтажного торгового центра в Кургане обладает глубокой инженерной проработкой и целым рядом существенных преимуществ:

• Функциональная объемно-планировочная структура современного торгового центра 60×60 м с разделением продовольственных и промышленных групп товаров.
• Надежная конструктивная система на основе сборного железобетонного каркаса по серии 1.020-1/83 с сеткой колонн 6×6 м.
• Пространственный статический расчет несущей рамы здания в расчетном комплексе ПК «Lira» с подбором арматуры колонн.
• Полный расчет свайного фундамента со стаканным ростверком по серии 1.412.1-6 с проверкой на продавливание и расчетом осадки методом эквивалентного слоя.
• Энергоэффективные наружные стены из силикатного кирпича с базальтовым утеплением и вентилируемым фасадом из алюминиевых панелей под суровый климат Кургана.
• Готовая технологическая карта на монтаж конструкций каркаса и покрытия с детальным описанием оснастки и контроля качества.
• Качественно оформленная графическая часть из 13 листов чертежей в универсальном редактируемом формате AutoCAD (DWG) и пояснительная записка на 106 листах.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей под конкретную тему.
