Диплом №1164 "Автосалон с сервисным обслуживанием автомобилей в г. Кострома"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

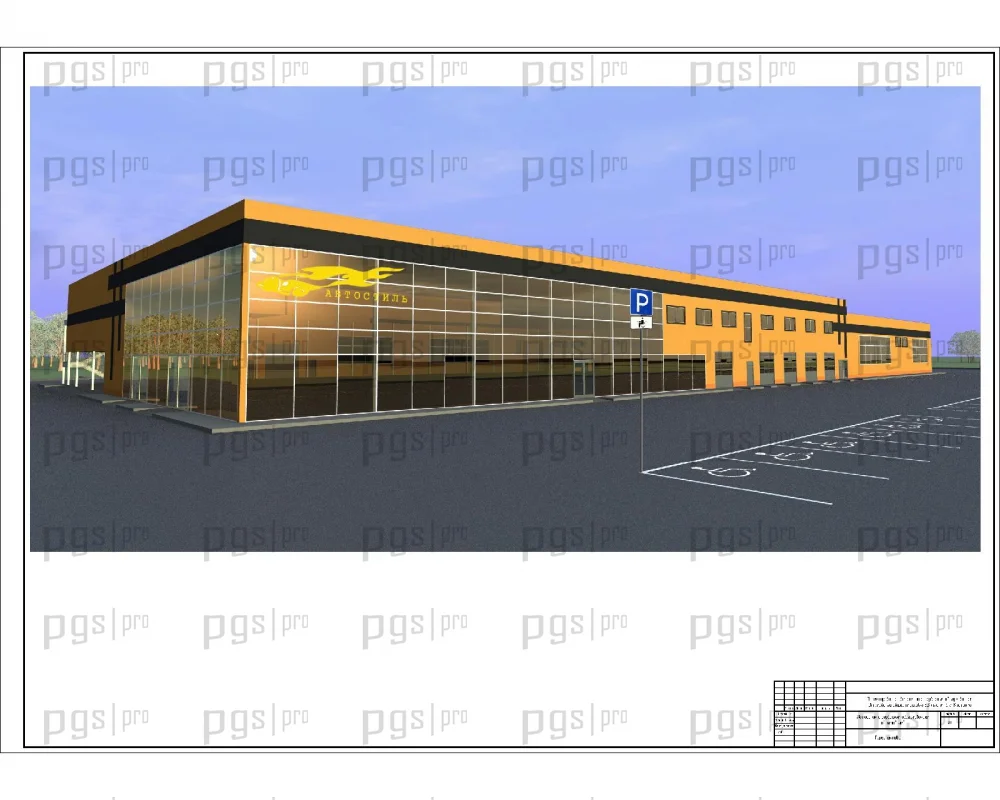

1.3D модель здания.jpg
2.Генеральный план (лист выполнен в графическом редакторе ArciCAD).jpg

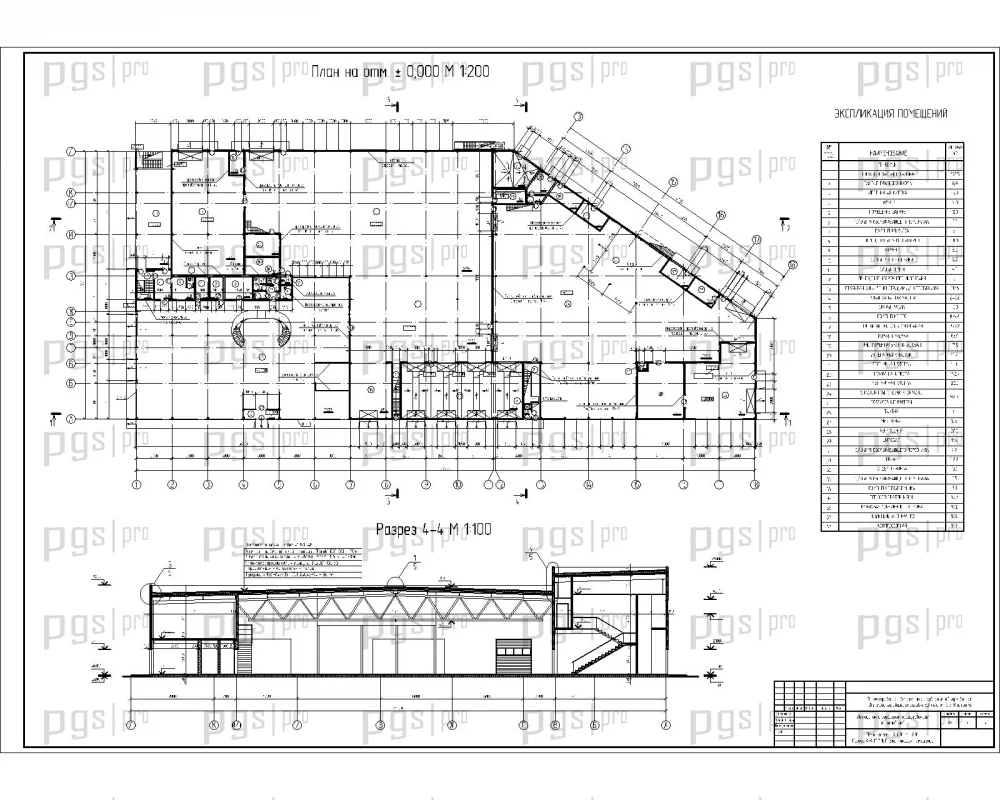

3.План на отм. ±0.000, разрез.jpg

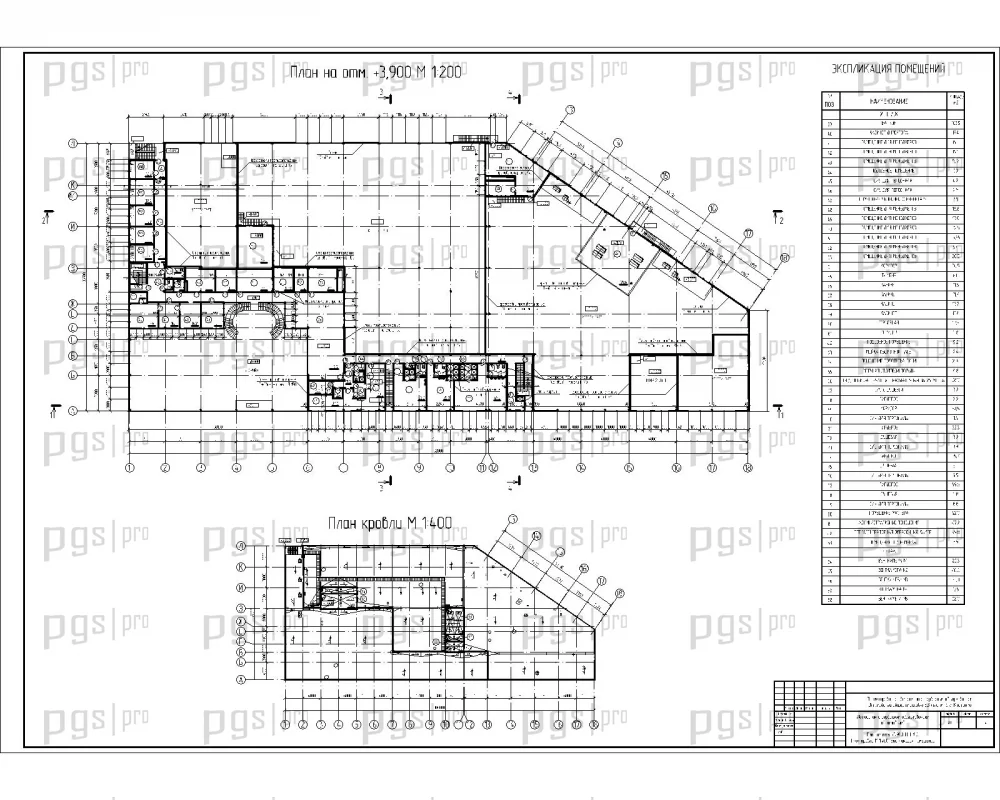

4.План на отм. +3.900, план кровли.jpg

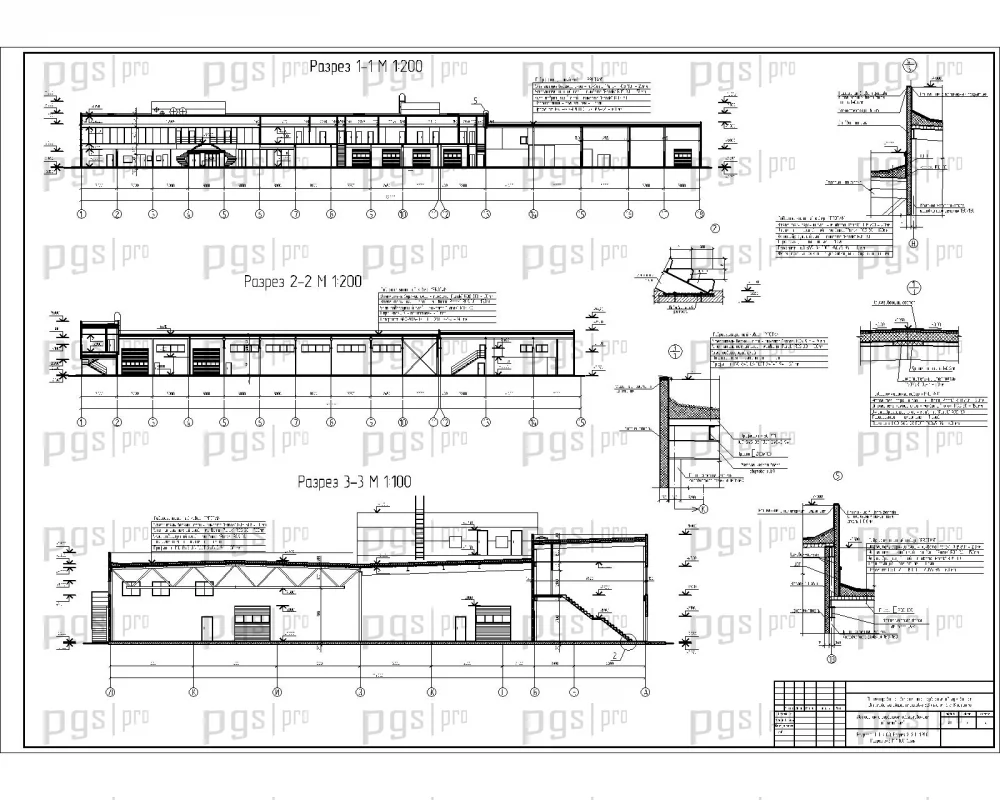

5.Разрезы, узлы.jpg

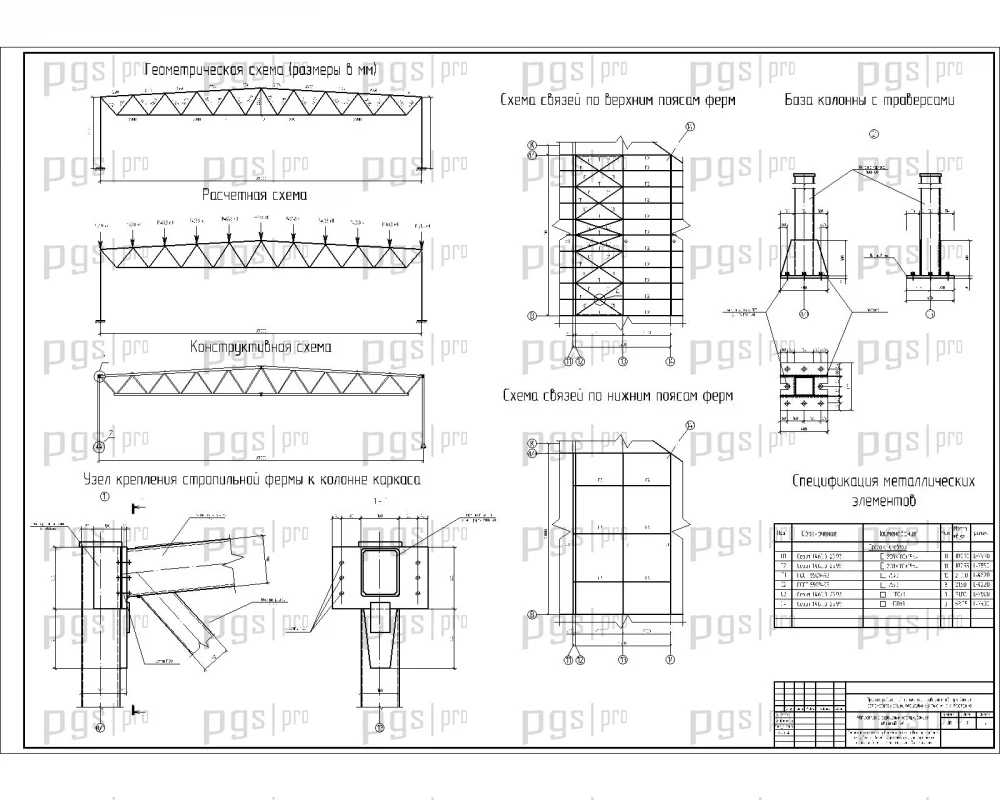

6.Схемы геометрическая, расчетная, конструктивная, схемы связей, узлы.jpg

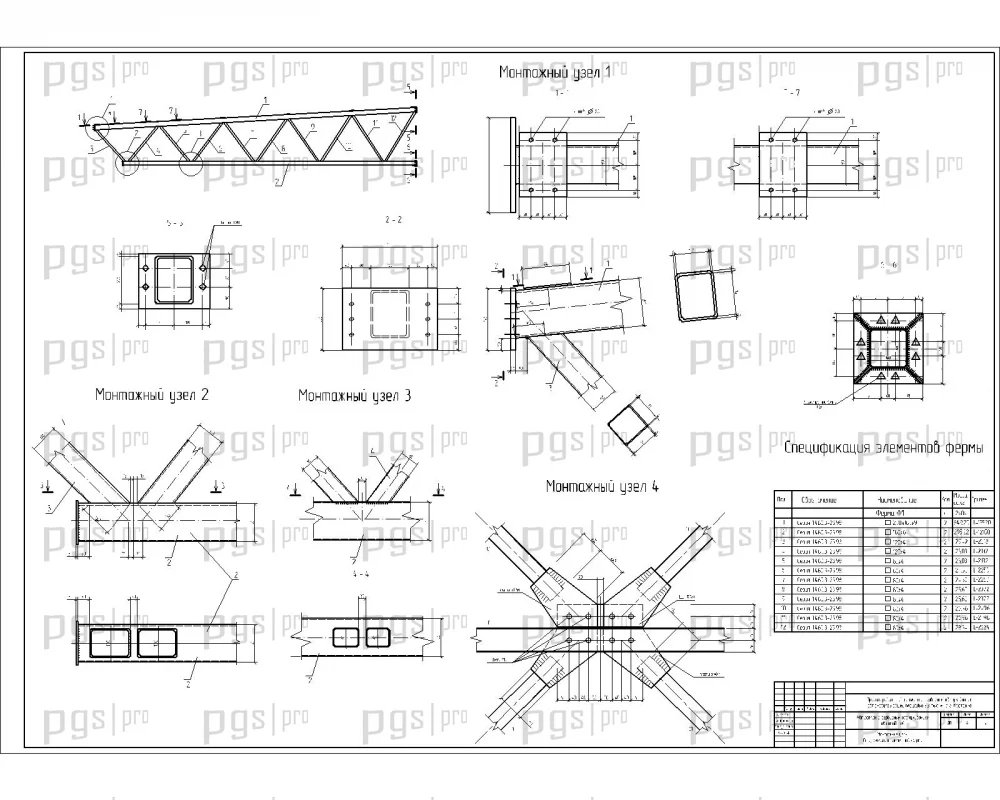

7.Монтажные узлы, спецификация элементов фермы.jpg

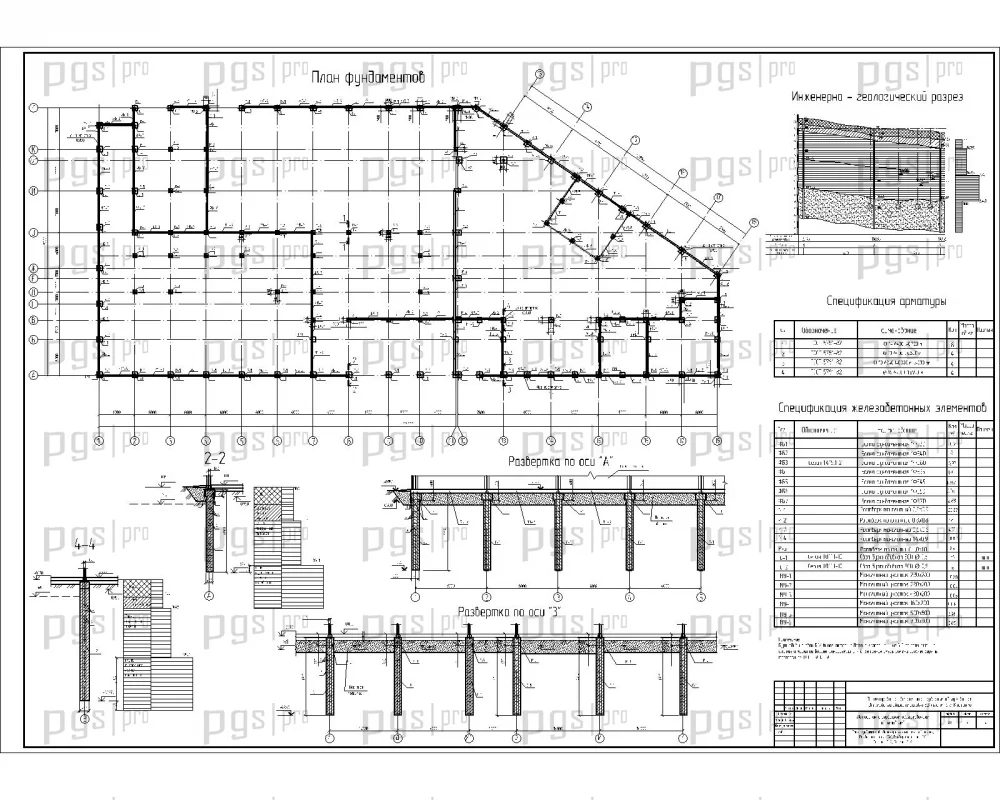

8.Конструирование фундаментов.jpg

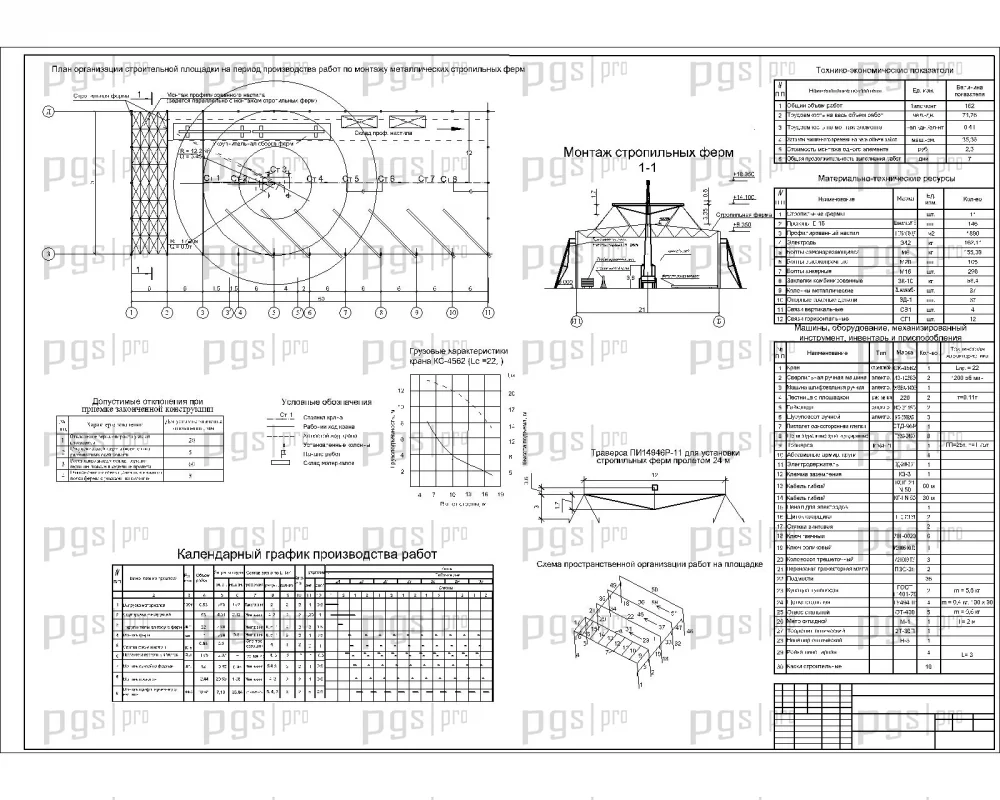

9.Технологическая карты на монтаж металлического каркаса.jpg

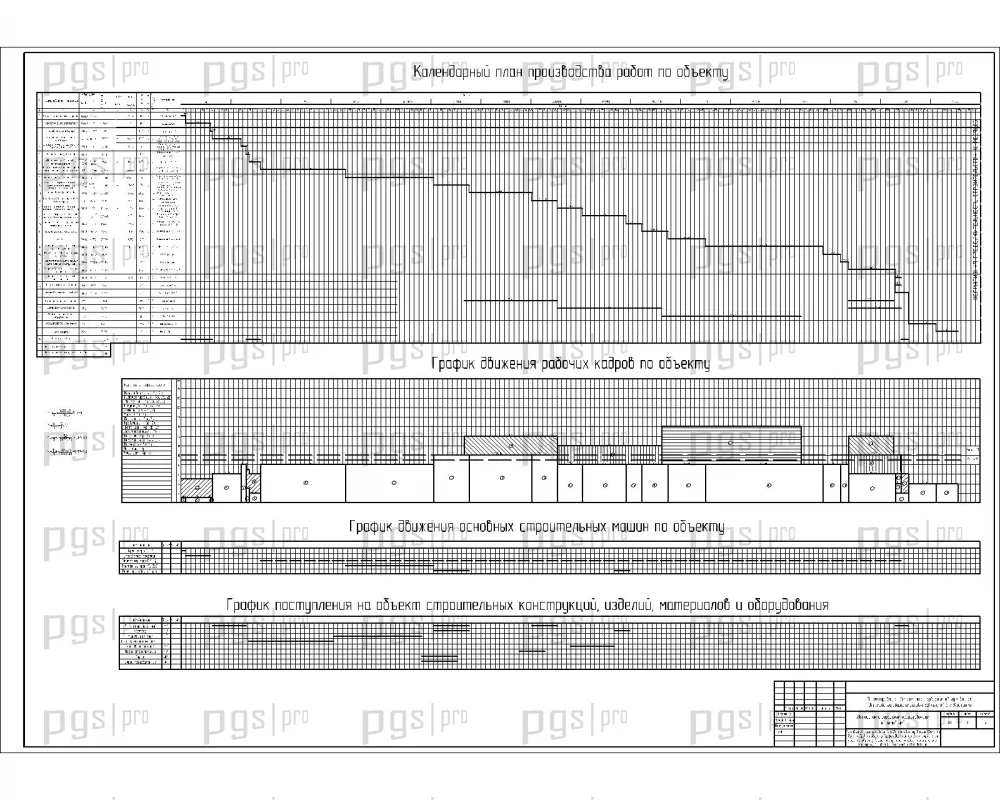

10.Календарный план производства работ.jpg

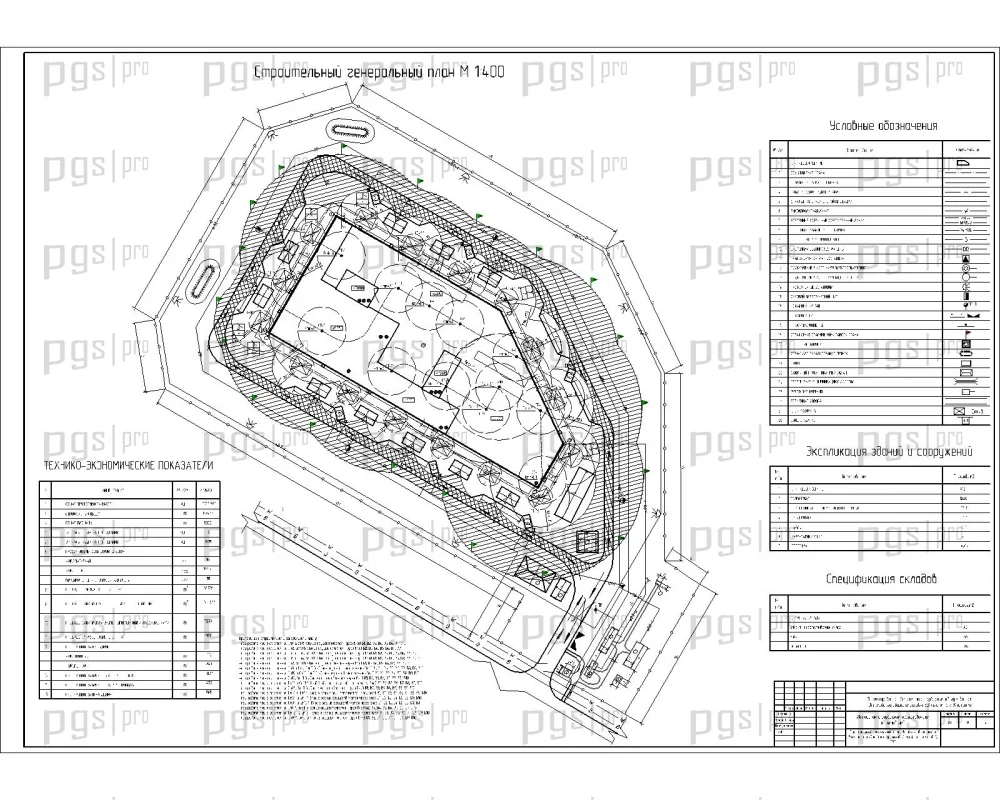

11.Строительный генеральный план.jpg

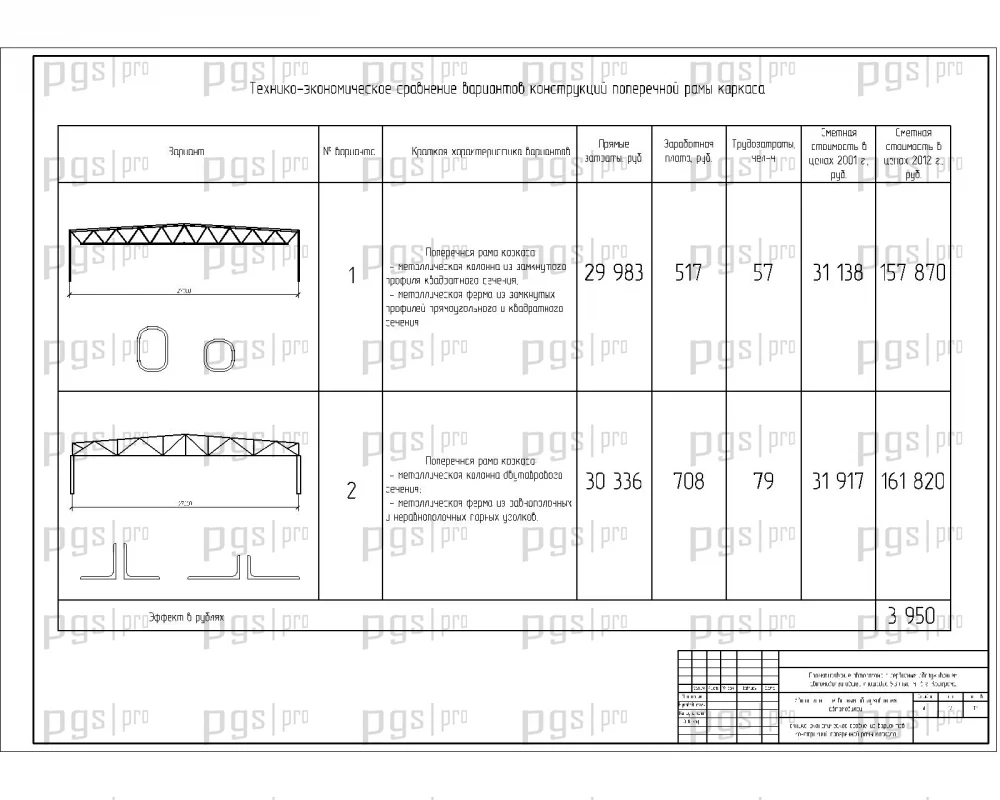

12.Технико-экономическое сравнение вариантов конструкций поперечной рамы каркаса.jpg

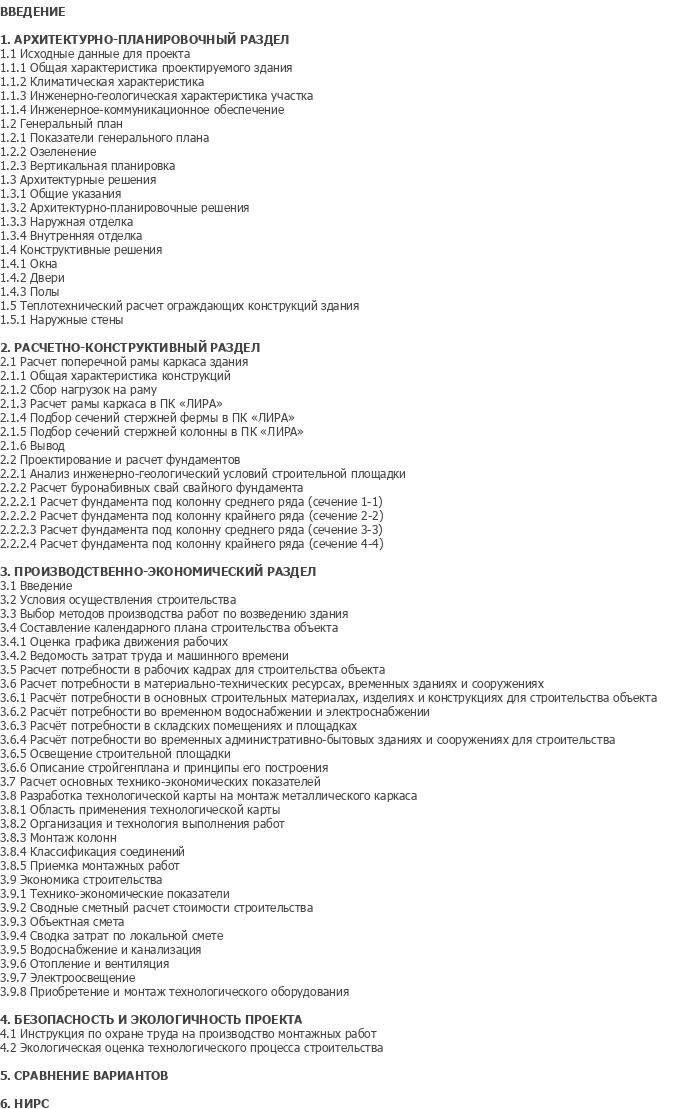

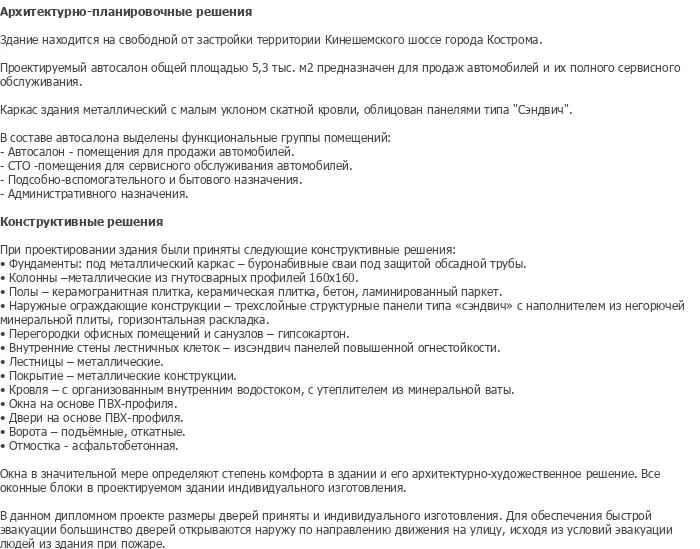

Диплом ПГС автомобильного салона состоит из 10 чертежей «AutoCAD», 1 чертеж (ArchiCAD) и 183 листов пояснительной записки в «WORD». В салоне кроме продажи легковых автомобилей производится их обслуживание.
Конструктивные решения:
- Схема здания:металлический каркас;
- Фундамент: буронабивные сваи;
- Стены: сэндвич панели;
- Крыша: скатная.
Габаритные размеры здания:
Длина: 104,0 м;
Ширина: 45,0 м;
Высота: 11,0 м.
Расчет конструкций: произведен в ПК «LIRA».
Технологическая карта (ППР) на монтаж металлического каркаса.
Экономическая часть содержит:
- объектная смета;
- сводный сметный расчет стоимости.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
