Диплом №1165 "Торговый комплекс в г. Ишим Тюменской области"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

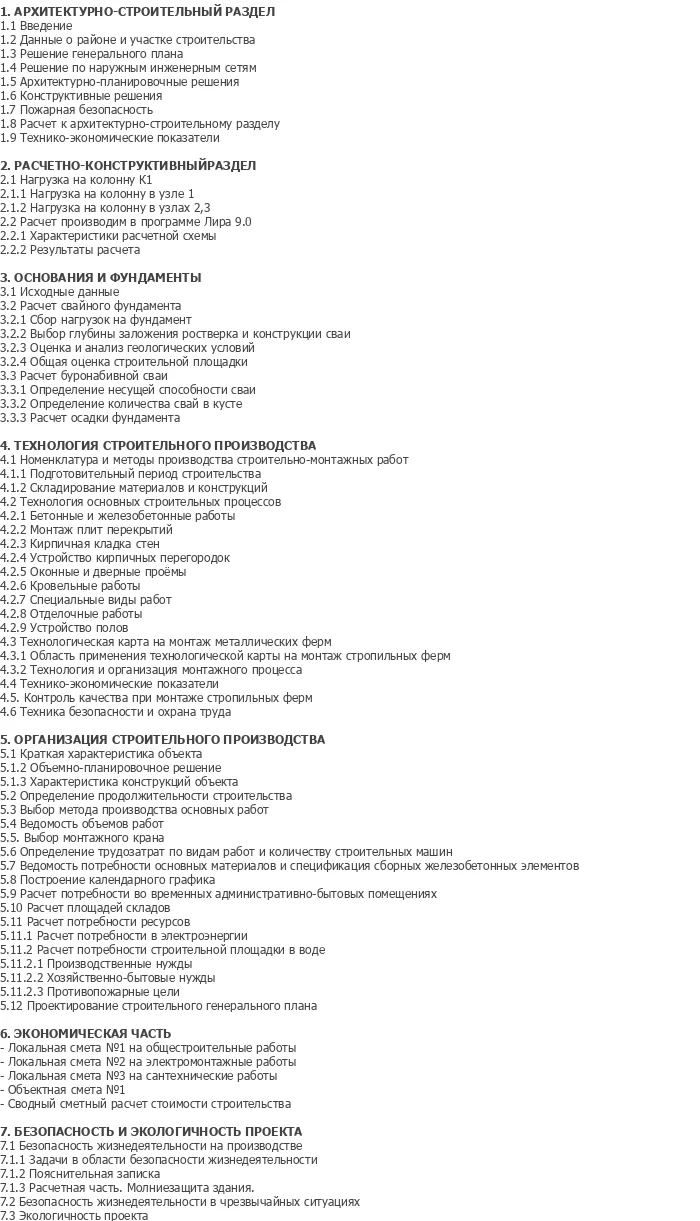

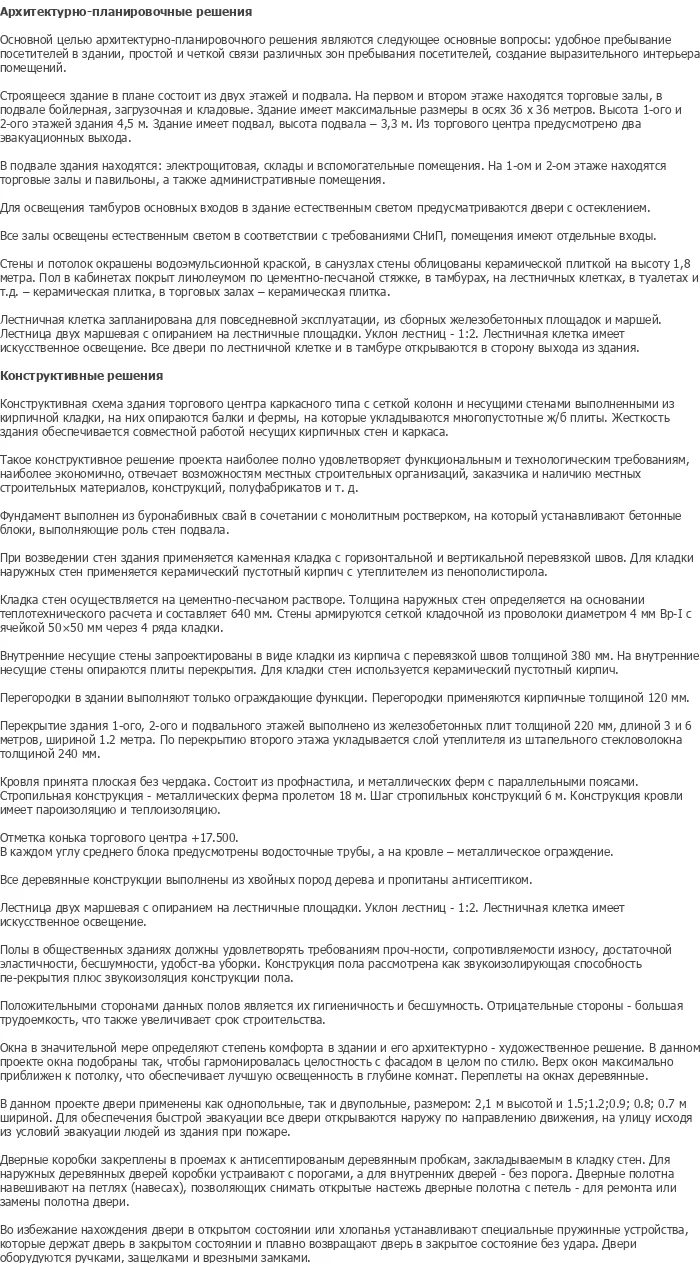

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

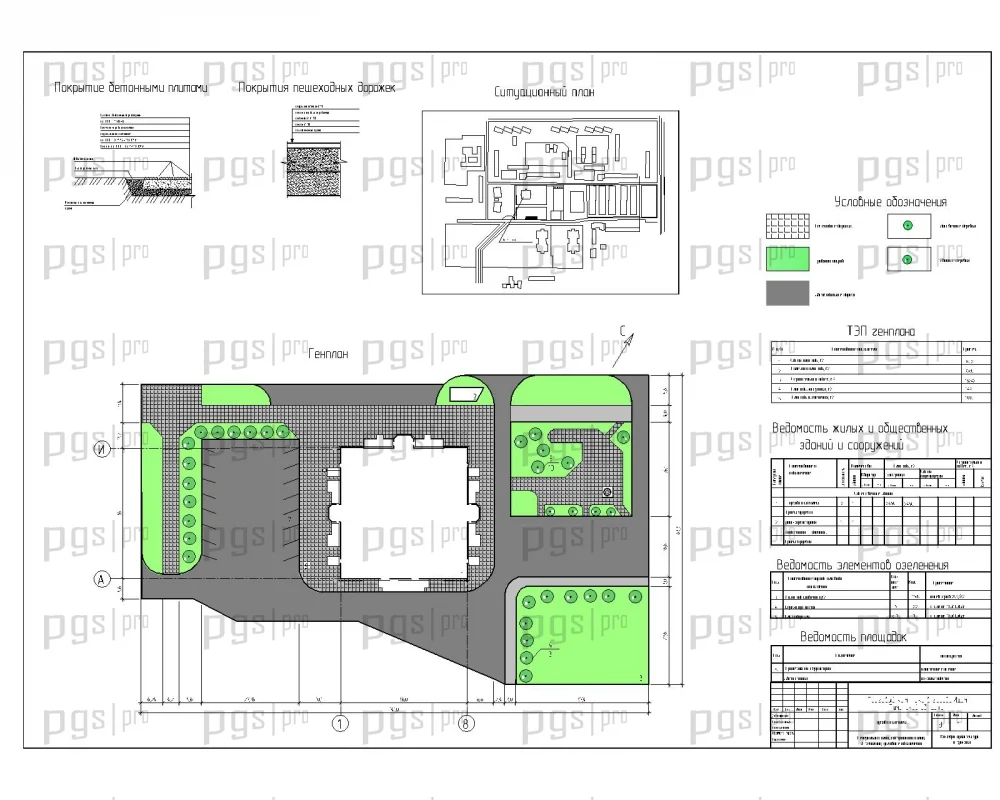

1.Генеральный план, ситуационный план,.jpg

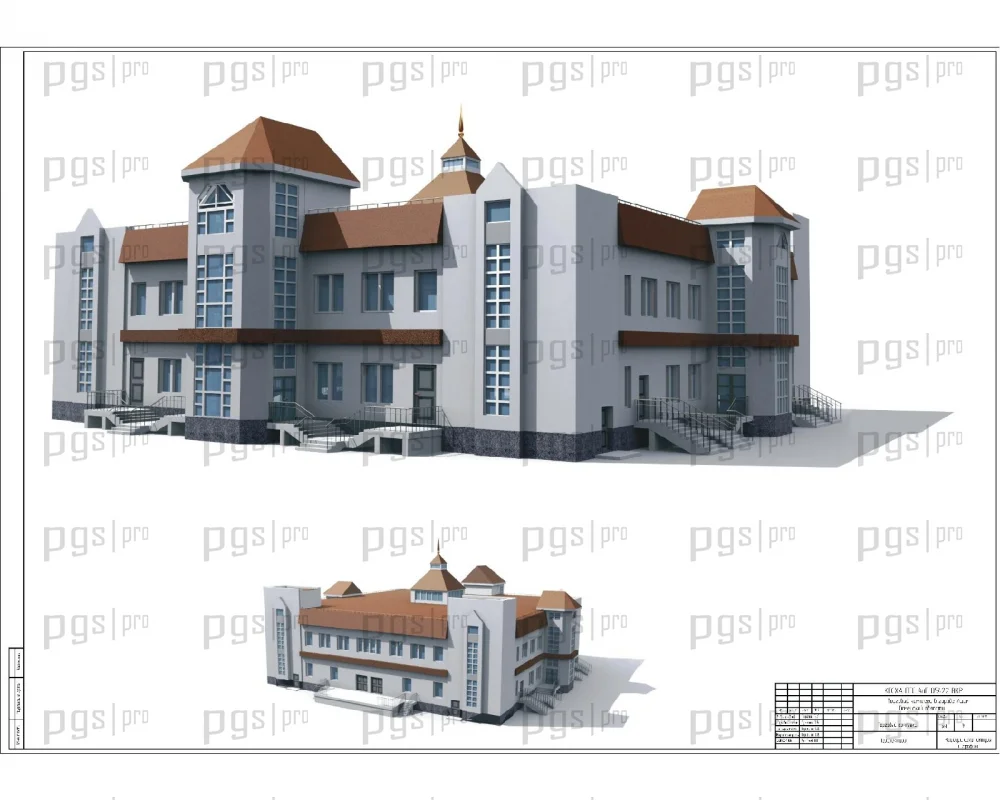

2.3D модель здания.jpg

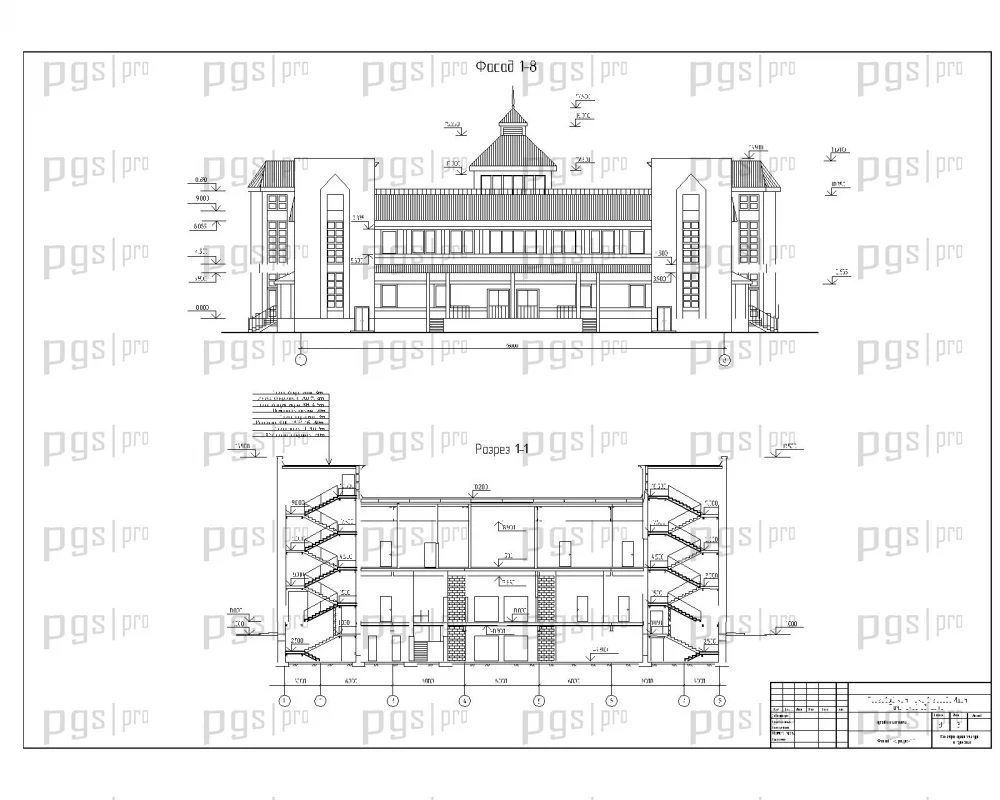

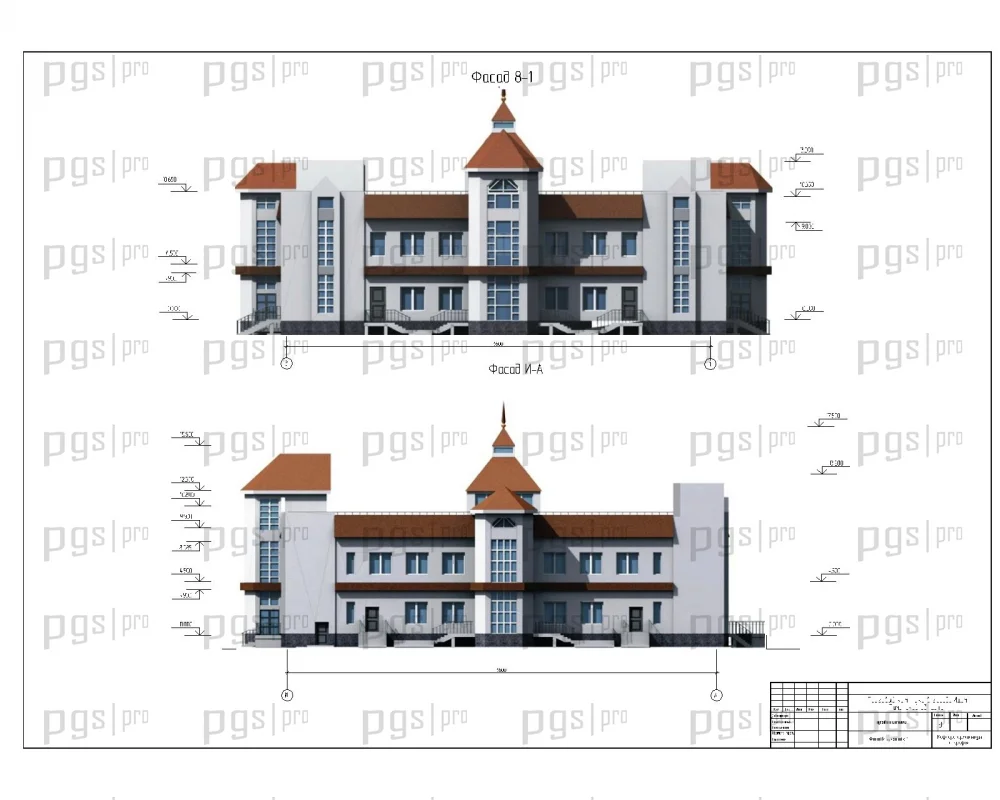

4.Фасад, разрез.jpg

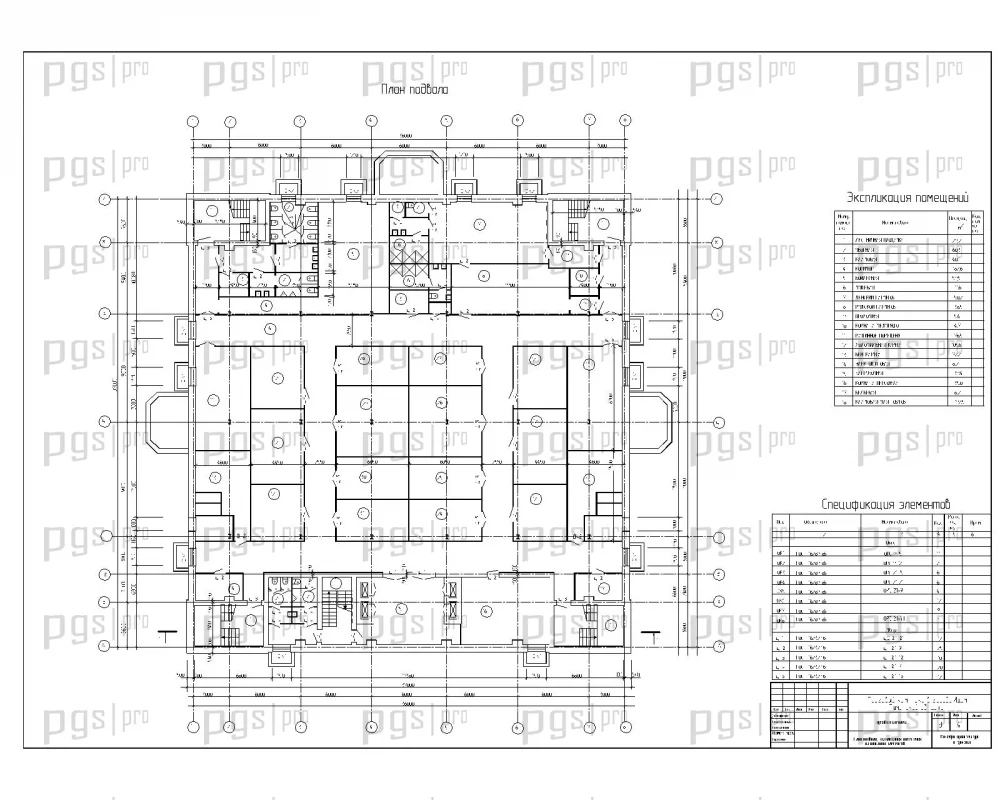

5.План подвала.jpg

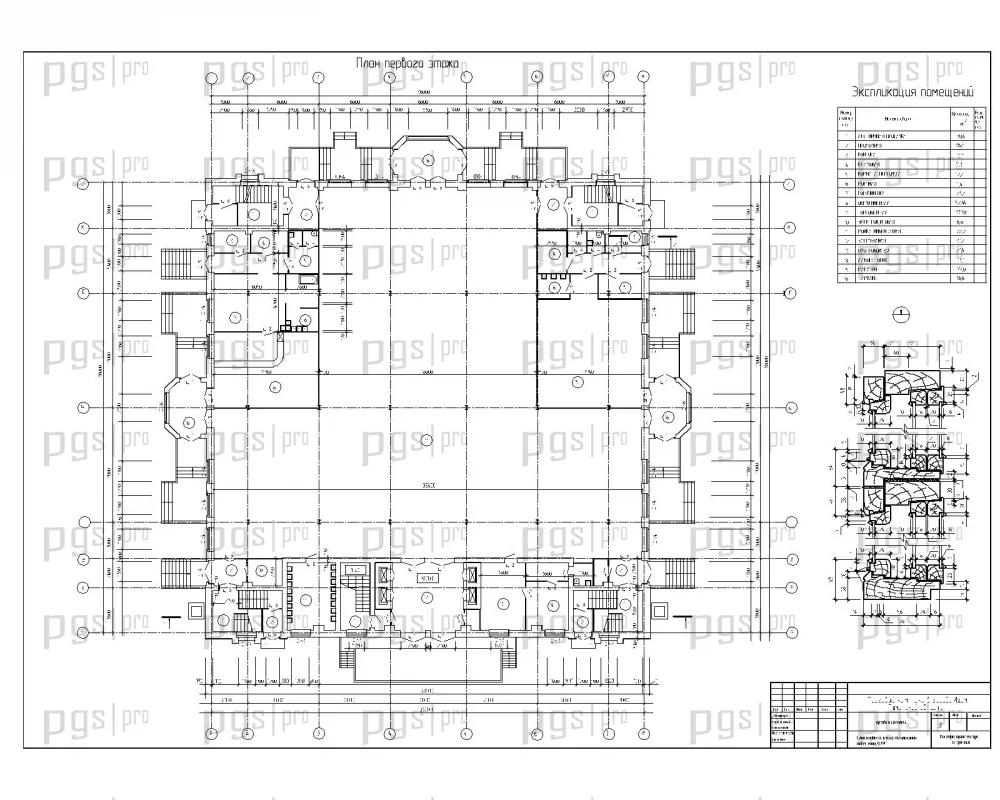

6.План первого этажа.jpg

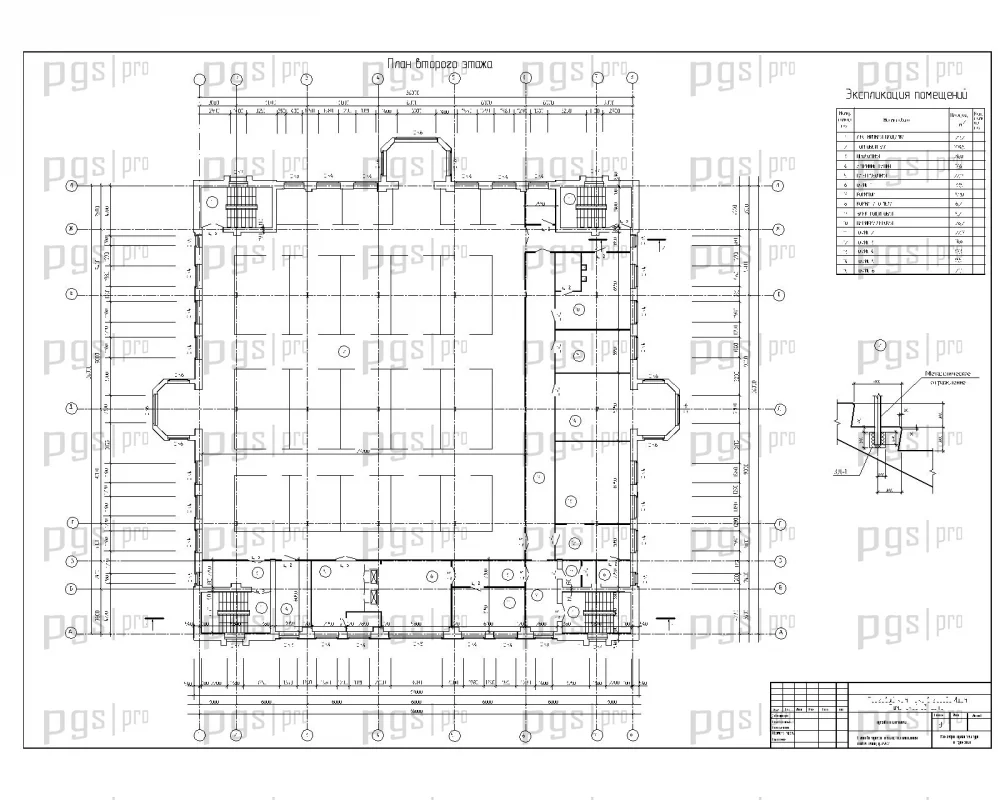

7.План второго этажа.jpg

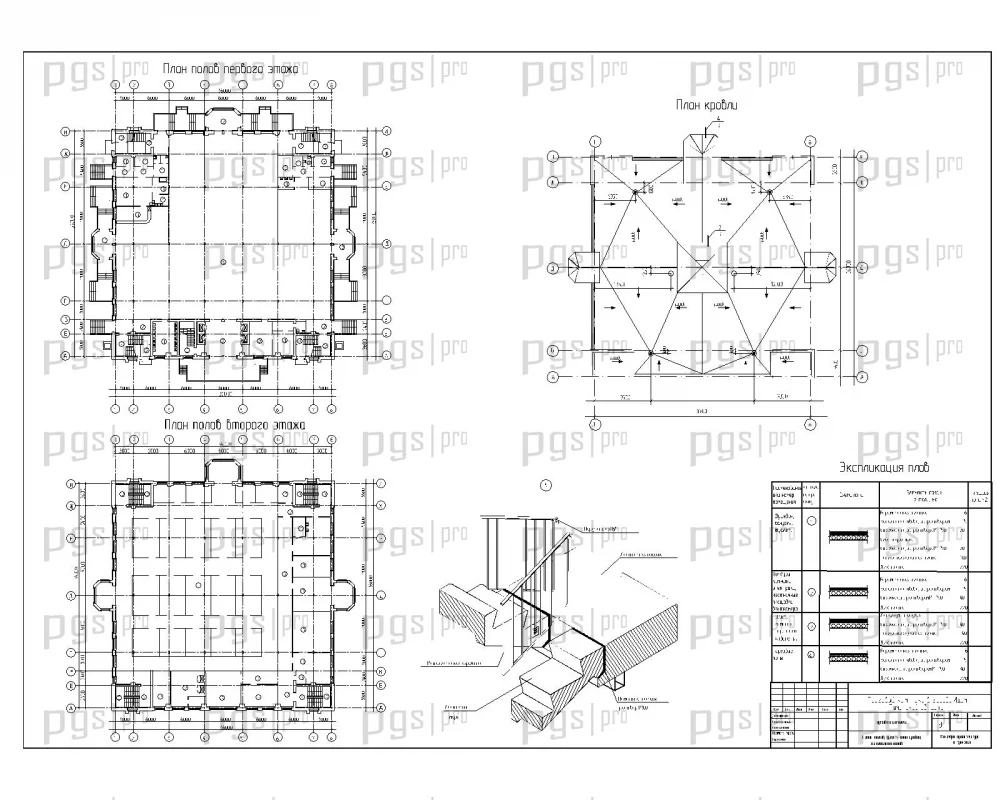

8.Планы полов, узел 5, план кровли.jpg

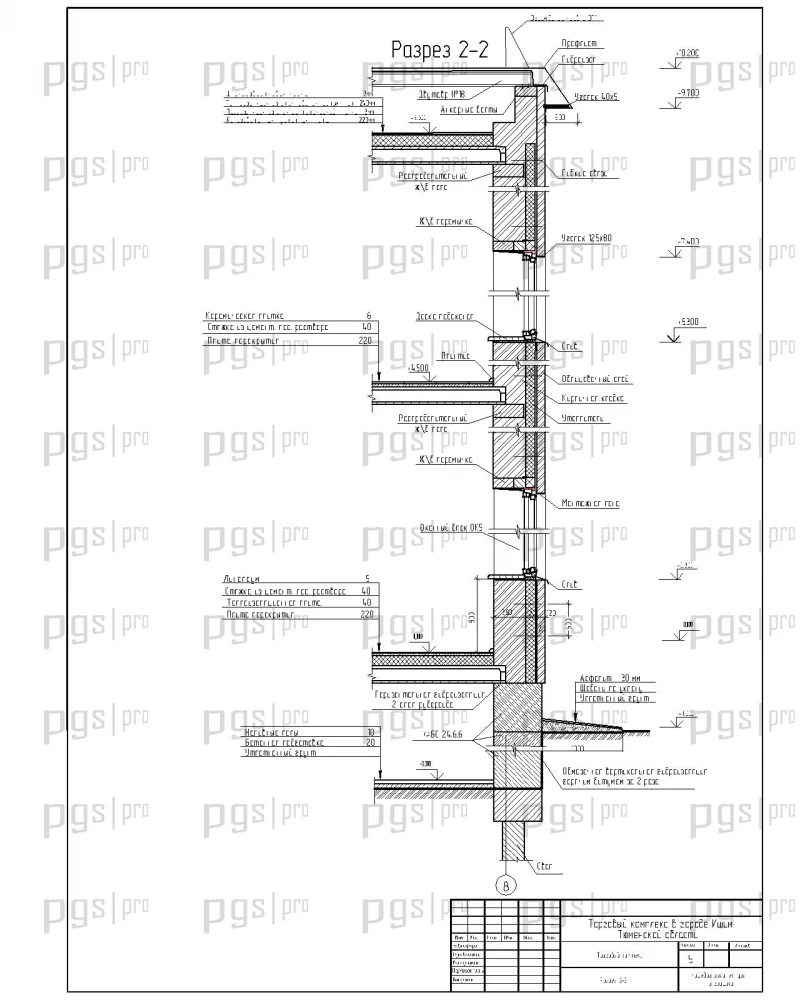

9.Разрез по стене.jpg

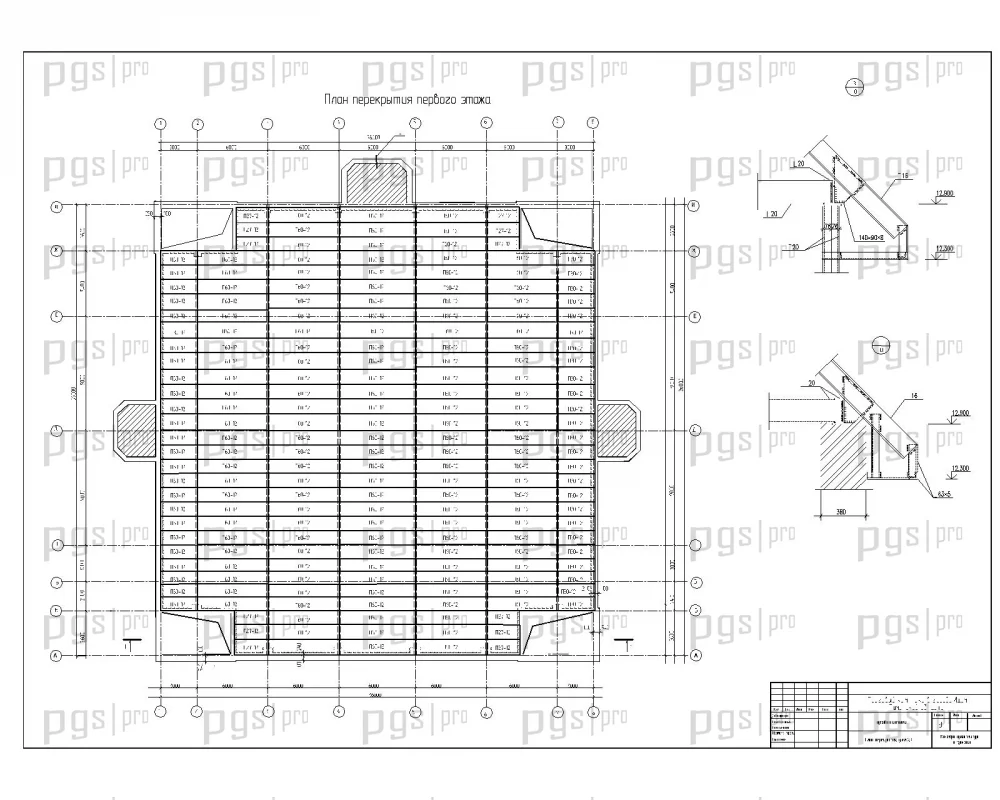

10.План перекрытия, узел 2, 3.jpg

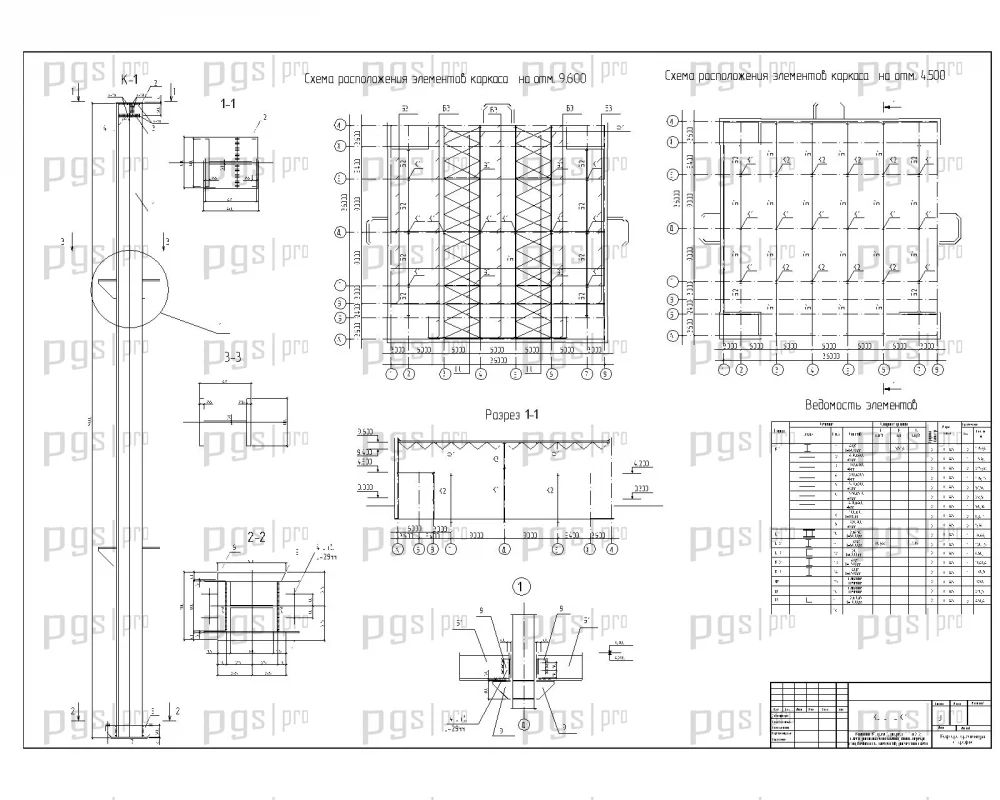

11.Конструирование колонны.jpg

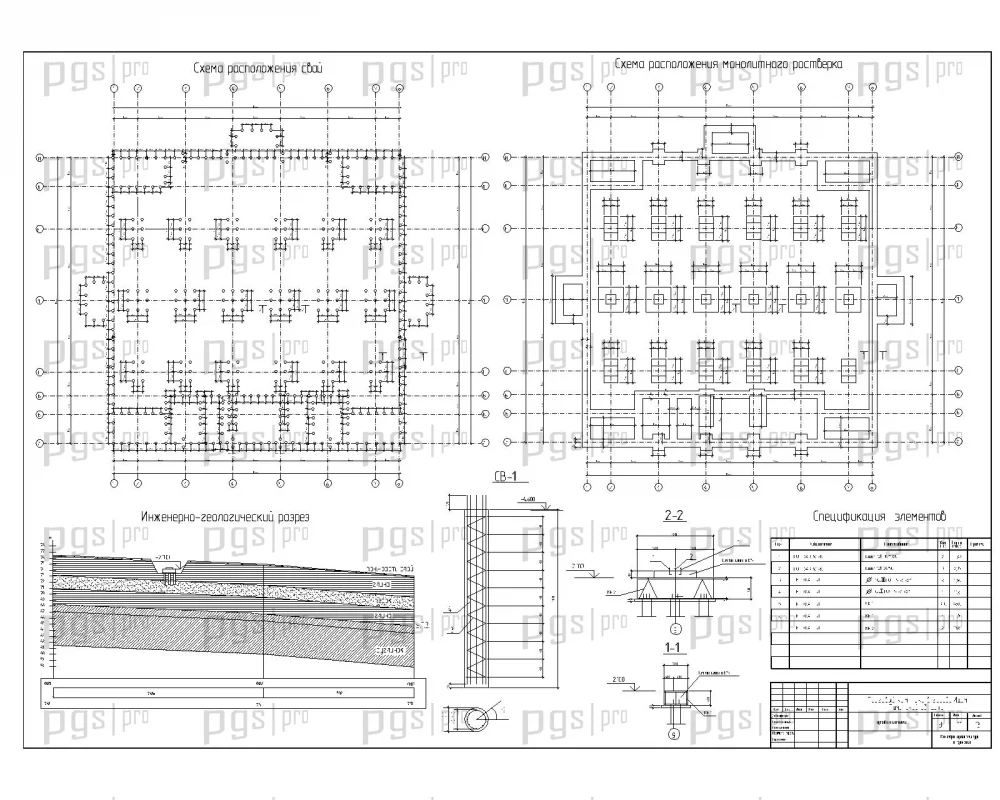

12.Конструирование фундамента.jpg

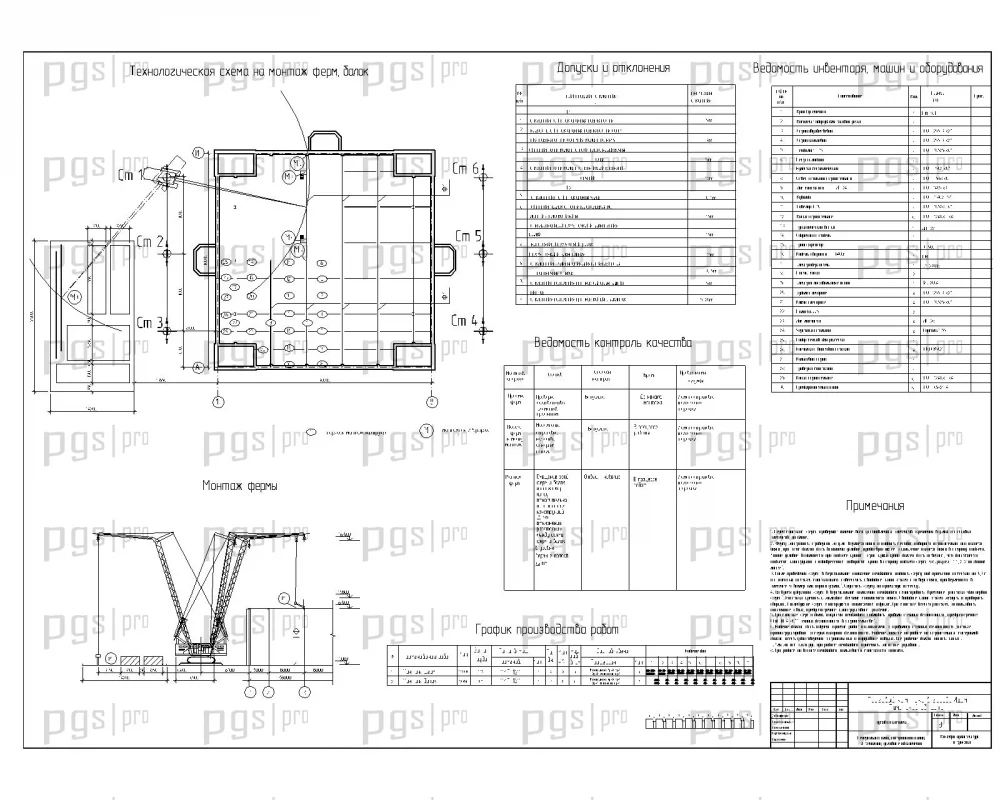

13.Технологическая схема на монтаж ферм, балок.jpg

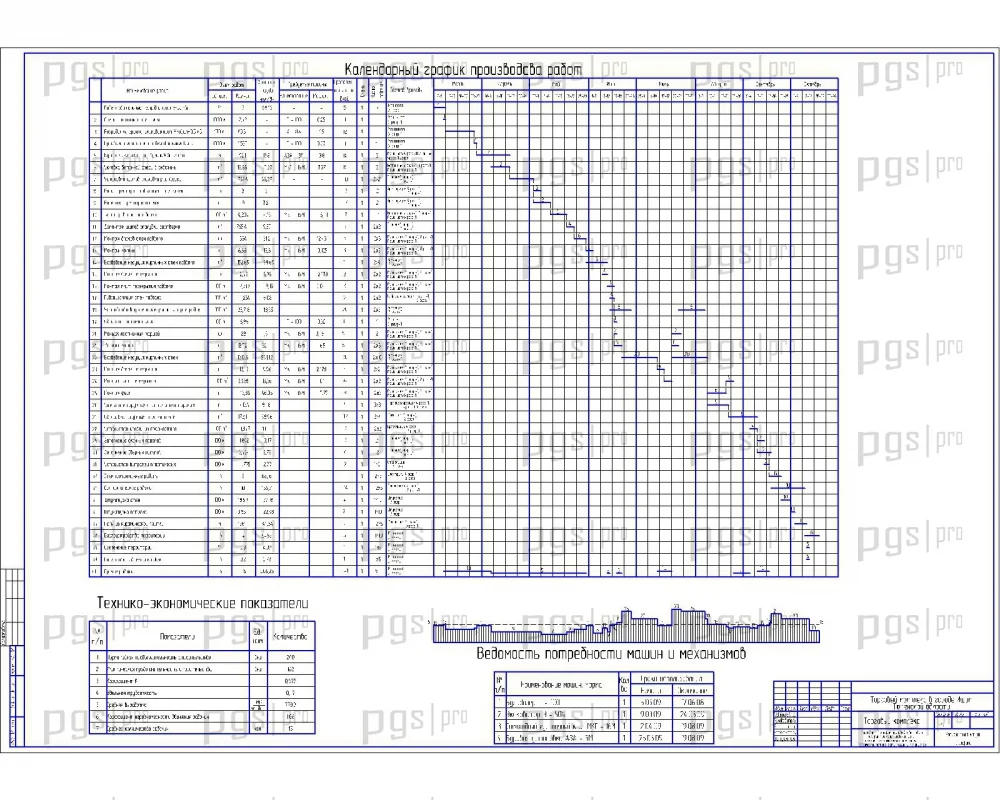

14.Календарный график производсва работ.jpg

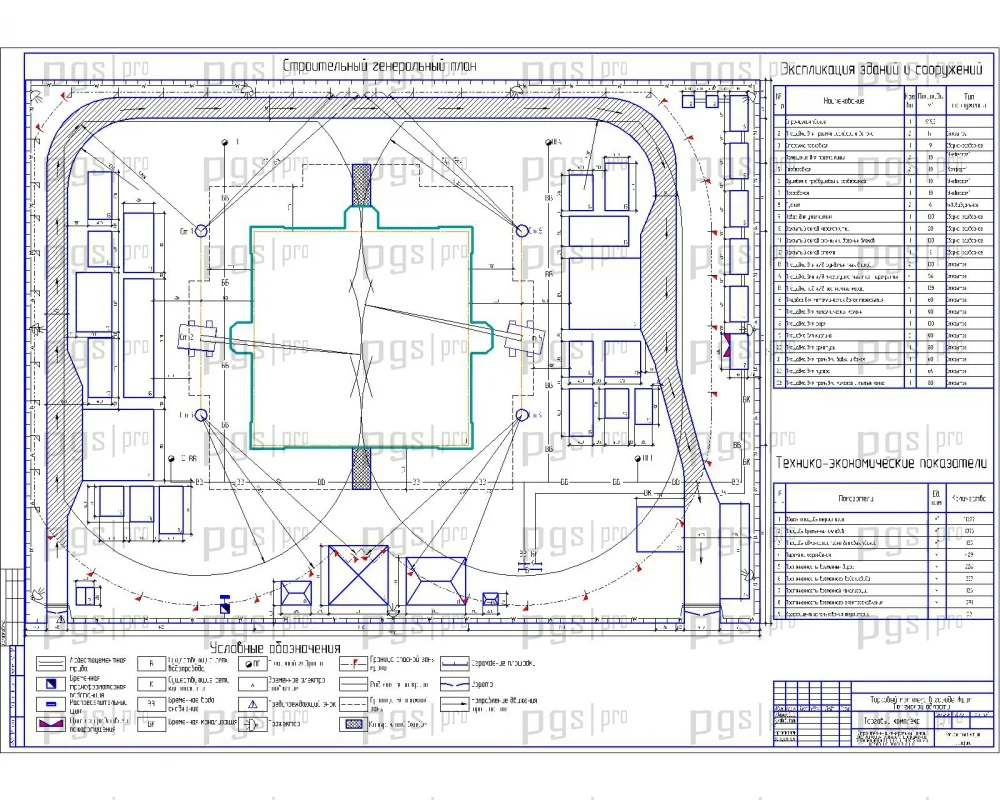

15.Строительный генеральный план.jpg
Диплом ПГС торгового комплекса состоит из 15 чертежей «DWG» и 91 лист пояснительной записки в «WORD». Здание состоит из 2-ух этажей и подвала. На первом и втором этаже размещены торговые помещения, в подвале бойлерная и др. вспомогательные помещения.
Конструктивные решения:
- Схема здания: металлический каркас;
- Фундамент: буронабивные сваи;
- Стены: кирпич;
- Перекрытия: сборные ж/б плиты;
- Крыша: плоская.
Габаритные размеры здания:
Длина: 36,0 м;
Ширина: 36,0 м;
Высота: 17,5 м.
Расчет конструкций: произведен ПК ПК «Lira»
Технологическая карта (ППР) на монтаж балок.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
