Диплом №1166 "Административно-торговый комплекс в г. Москва"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.3D модель задания, генеральный план.jpg
2.Фасады, план типового этажа, витражи.jpg
3.План 1-го этажа, разрезы, узел.jpg

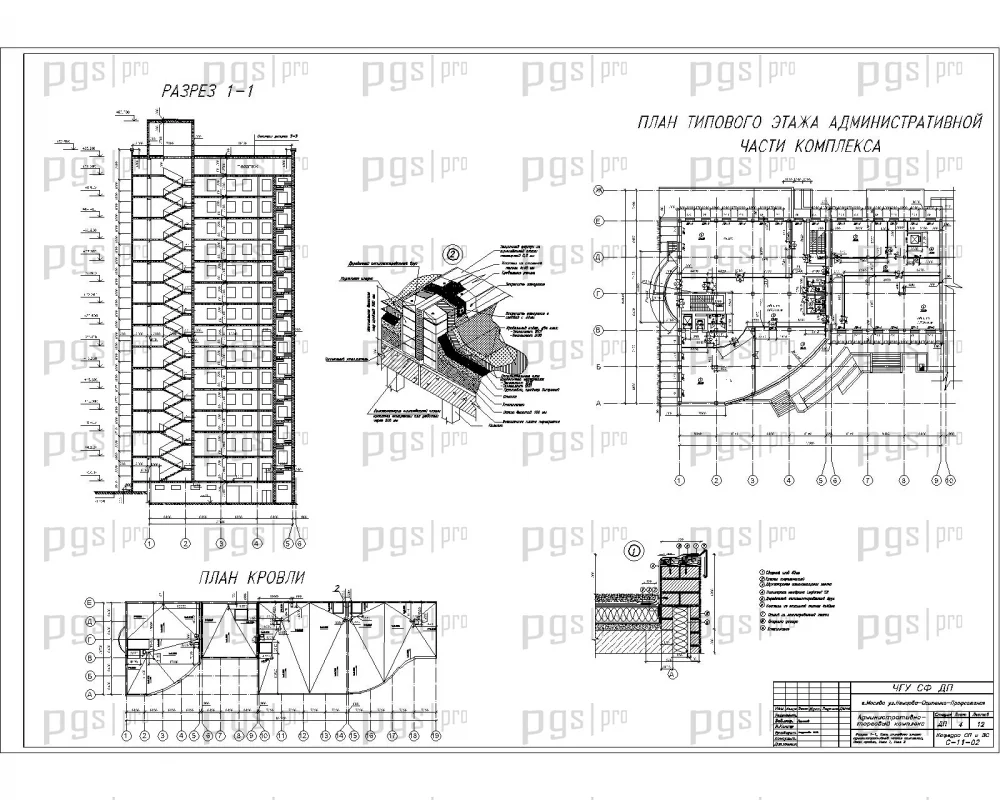

4.Разрез, план типового этажа административной части комплекса, План кровли, Узлы.jpg

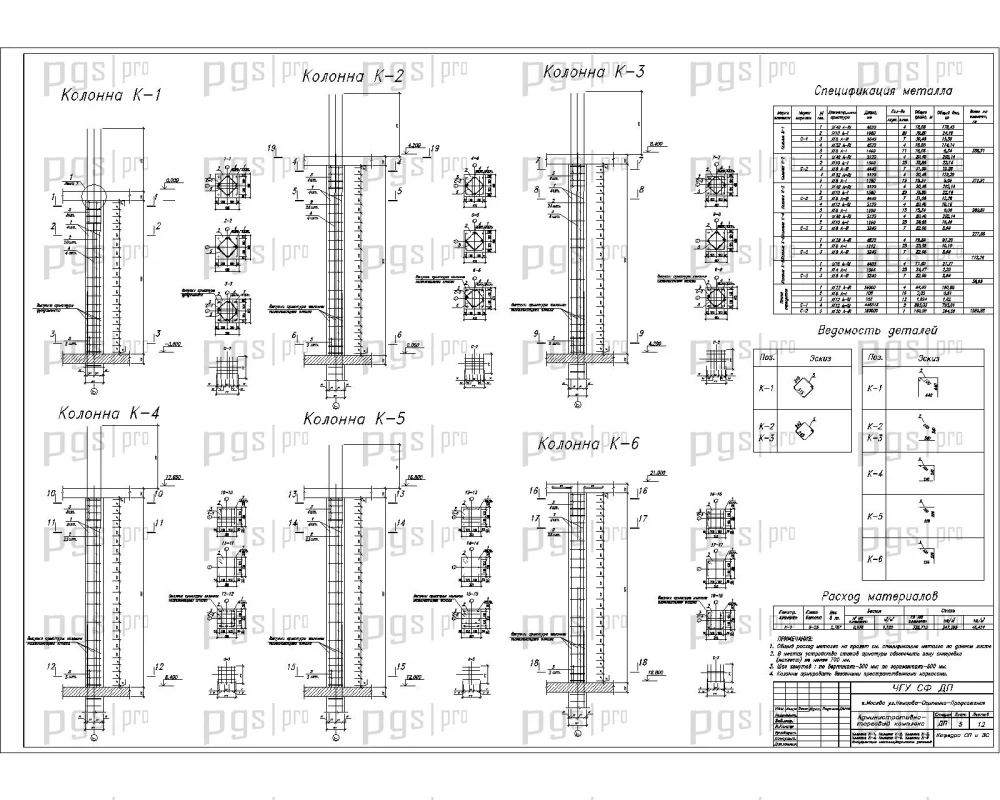

5.Конструирование монолитных колонн.jpg

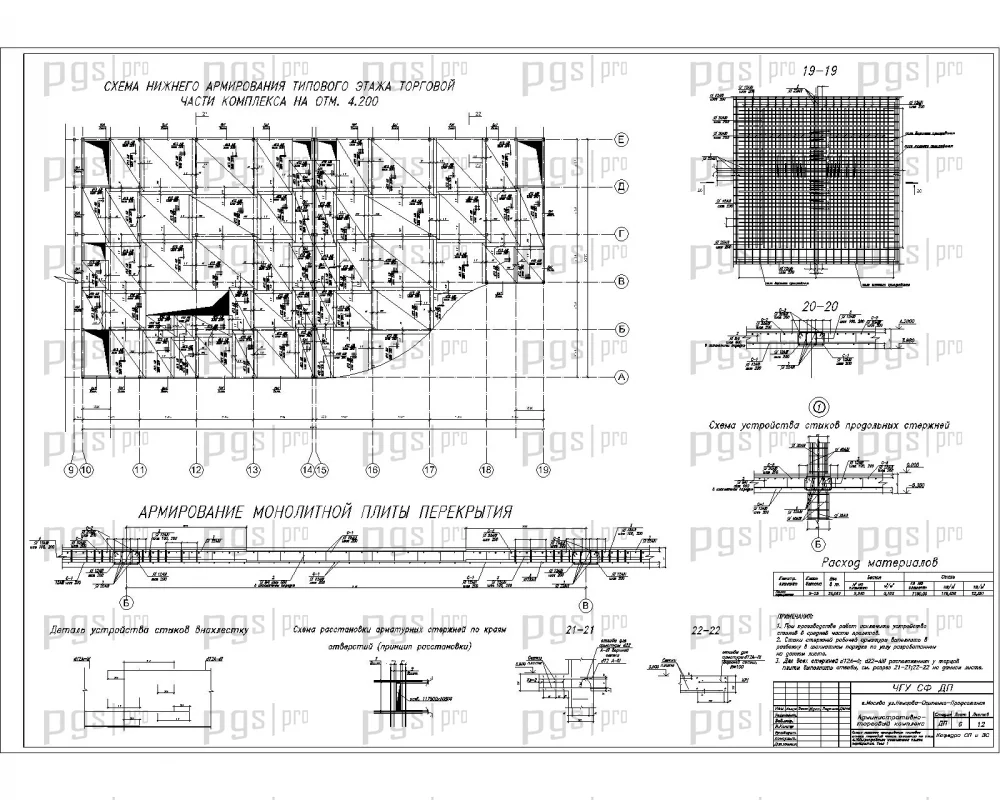

6.Схема нижнего армирования, Армирование монолитной плиты перекрытия, Узел.jpg

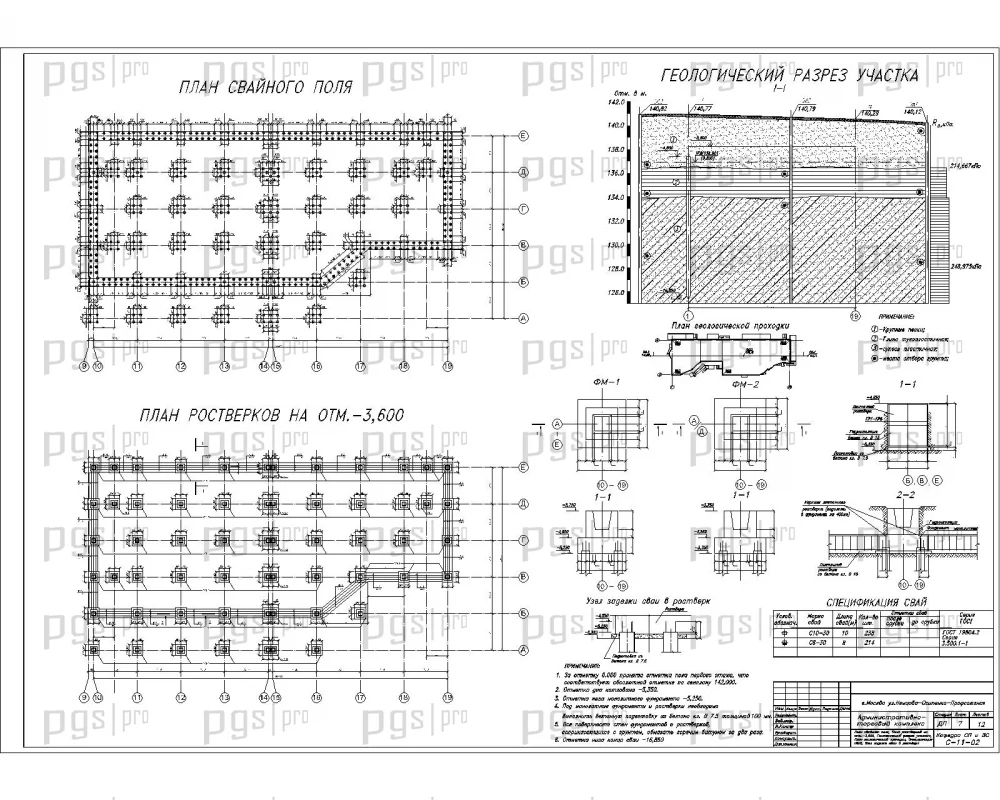

7.Конструирование фундаментов.jpg

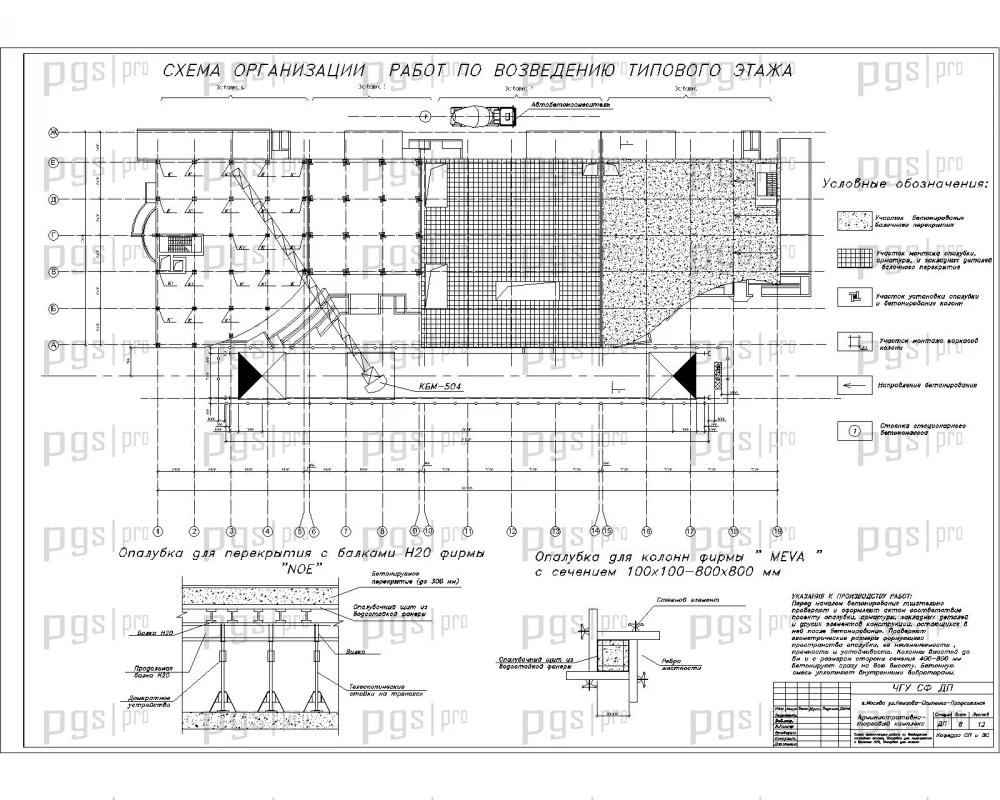

8.Схема организации работ по возведению типового этажа, Опалубка для перекрытия с балками для колонн.jpg

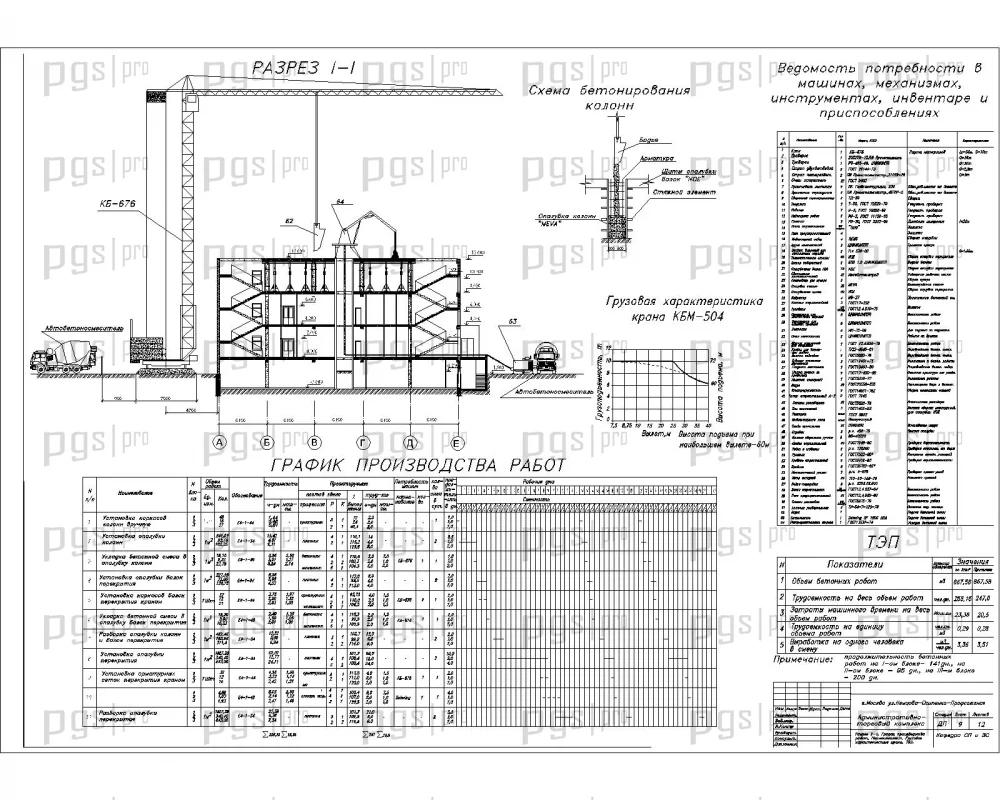

9.График производства работ, Нормокомплект, Грузовая характеоистика крана, ТЭП.jpg

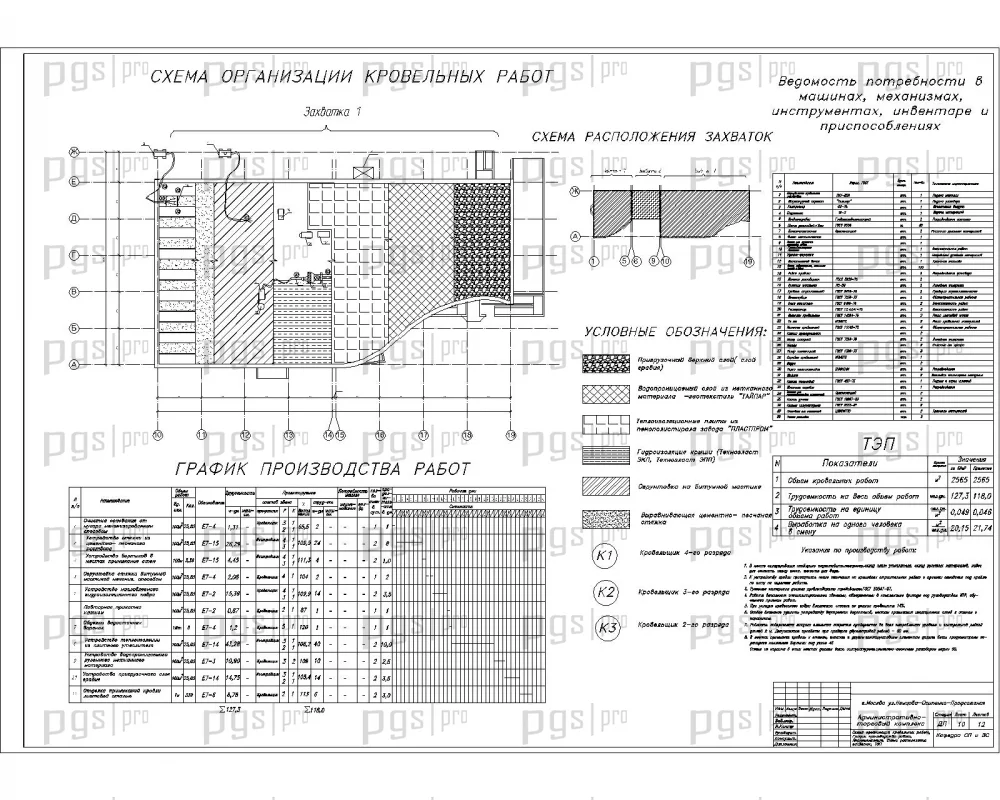

10.Схема организации кровельных работ, График производства работ, Расположение захваток.jpg

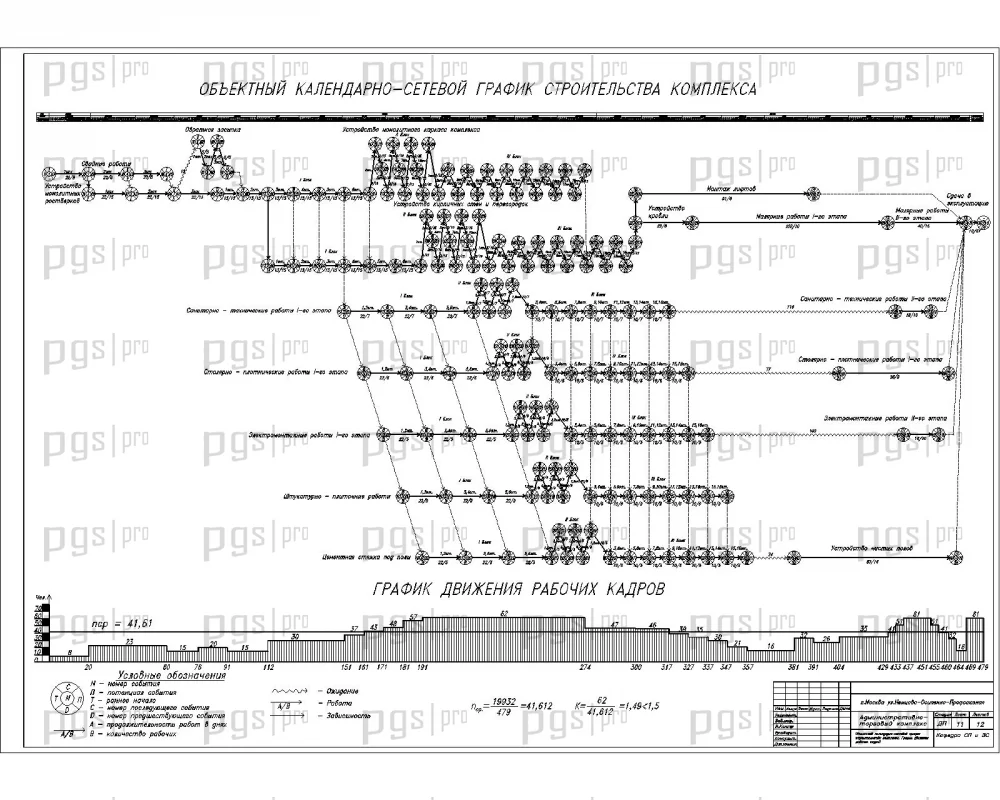

11.Объектный календарно-сетевой график строительства комплекса, График движения рабочих кадров.jpg
3D модель - 1.jpg
3D модель - 2.jpg
3D модель - 3.jpg
Диплом ПГС административно-торговый комплекса состоит из 12 чертежей dwg и 206 листов пояснительной записки в word. Торговая часть - 4 этажа, административная часть разноэтажная 8 и 14 этажей.
Конструктивные решения:
- Схема здания: монолитный каркас;
- Фундамент: под колоннами столбчатый;
- Стены: кирпичные;
- Перекрытия: монолитные;
- Кровля: плоская.
Габаритные размеры здания:
Длина: 104,25 м;
Ширина: 35,85 м;
Высота: 54,9 м.
Расчет конструкций: произведен в ПК «Lira».
Экономическая часть содержит:
- локальная смета;
- объектная смета;
- сводный сметный расчет стоимости.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
