Диплом №1185 "Спортивный комплекс в г. Санкт-Петербург"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.Перспективные виды.jpg
2.Перспективный вид.jpg
3.Фасады (Вставлены в формате ipg).jpg
4.Фасады (Вставлены в формате ipg).jpg
5.Генеральный план.jpg
6.План 0 этажа.jpg
7.План 1 этажа.jpg
8.План 2 этажа.jpg
9.Архитектурные разрезы.jpg
10.План кровли, узлы.jpg
11.Конструирование фермы.jpg
12.Конструкция рамы, узлы.jpg
13.Конструкция рамы, узлы.jpg
14.План покрытия, узлы.jpg
15.Конструктивный разрез.jpg
16.Технологическая карта на устройство навесных фасадов KALZIP.jpg
17.Строительный генеральный план.jpg
18.График МКР, график движения раюочих.jpg

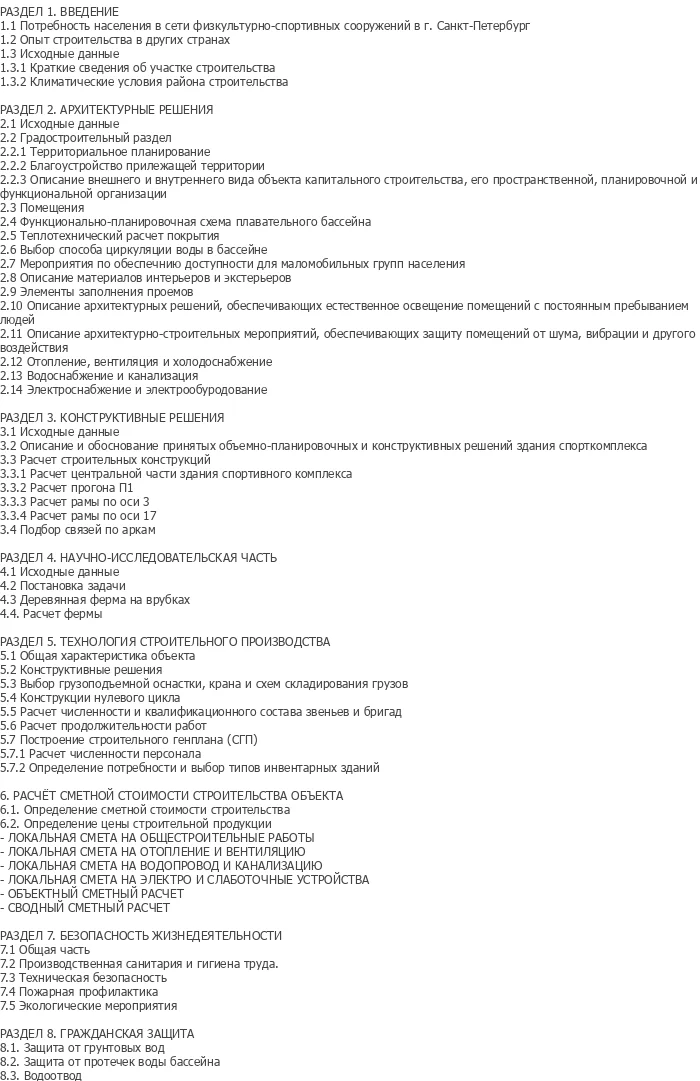

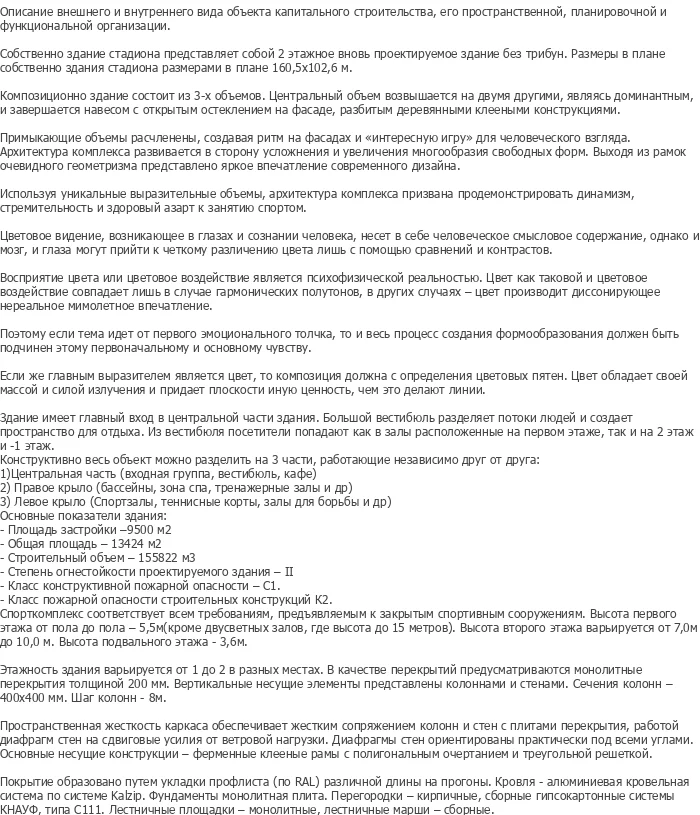

Диплом ПГС спортивного комплекса состоит из 18 чертежей «DWG» и 139 листов пояснительной записки в «WORD». Здание двухэтажное с подвалом и разделено на три функциональных блоков.
Конструктивные решения:
- Схема здания: из клееных рам;
- Фундамент: монолитная плита;
- Перекрытия: монолитные;
- Крыша: скатная.
Габаритные размеры здания:
Длина: 75,188 м;
Ширина: 32,94 м;
Высота: 15,6 м.
Расчет конструкций: произведен в ПК «SCAD».
Технологическая карта (ППР) на устройство навесных фасадов.
В организационной части разработан:
- график МКР;
- стройгенплан.
Экономическая часть содержит:
- локальную смету;
- объектную смету;
- сводный сметный расчет стоимости.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
