Диплом №1198 "Гостиница на 34 места с офисными помещениями в г. Иваново"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

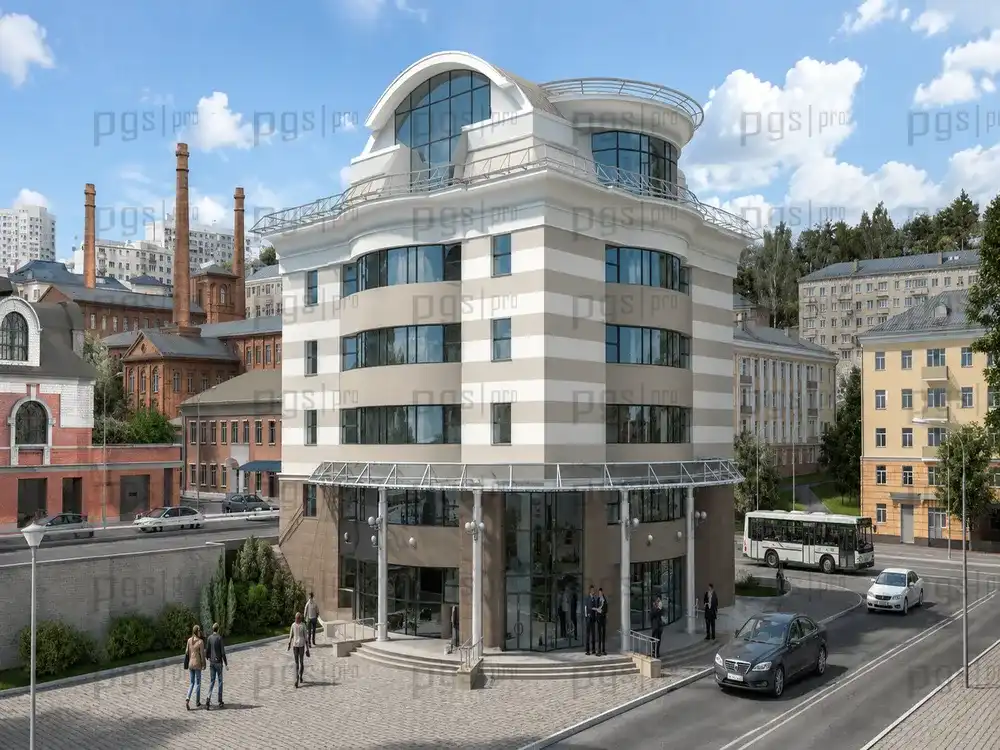

1.3D модель.jpg

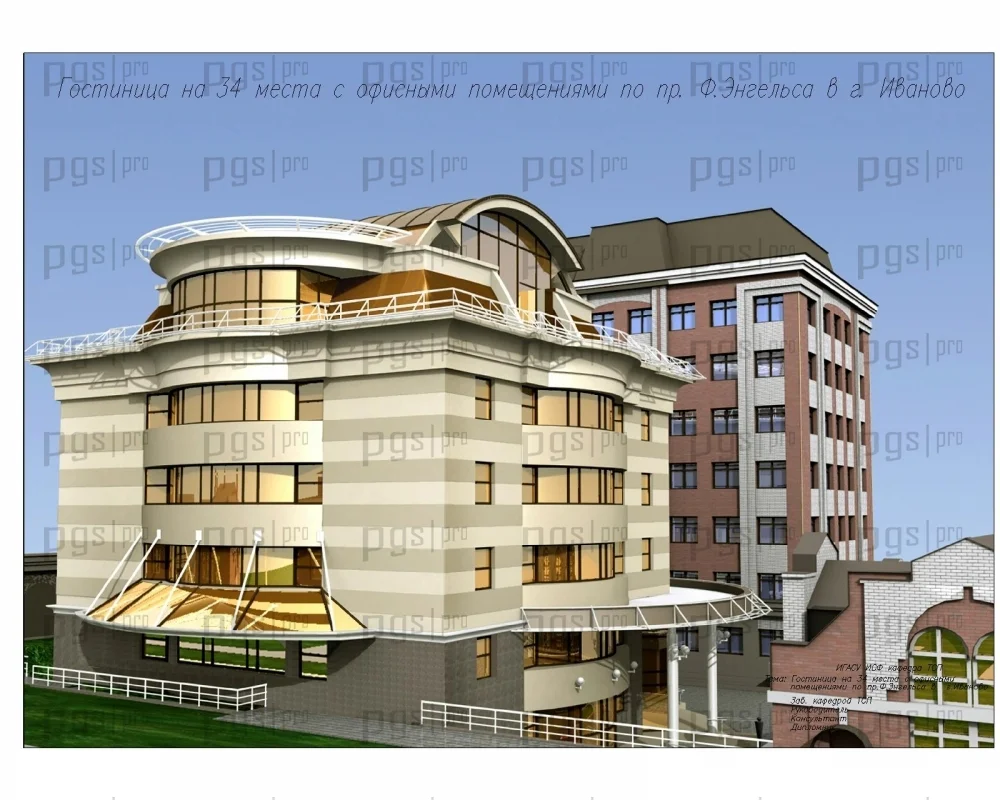

2.3D модель.jpg
3.3D модель.jpg

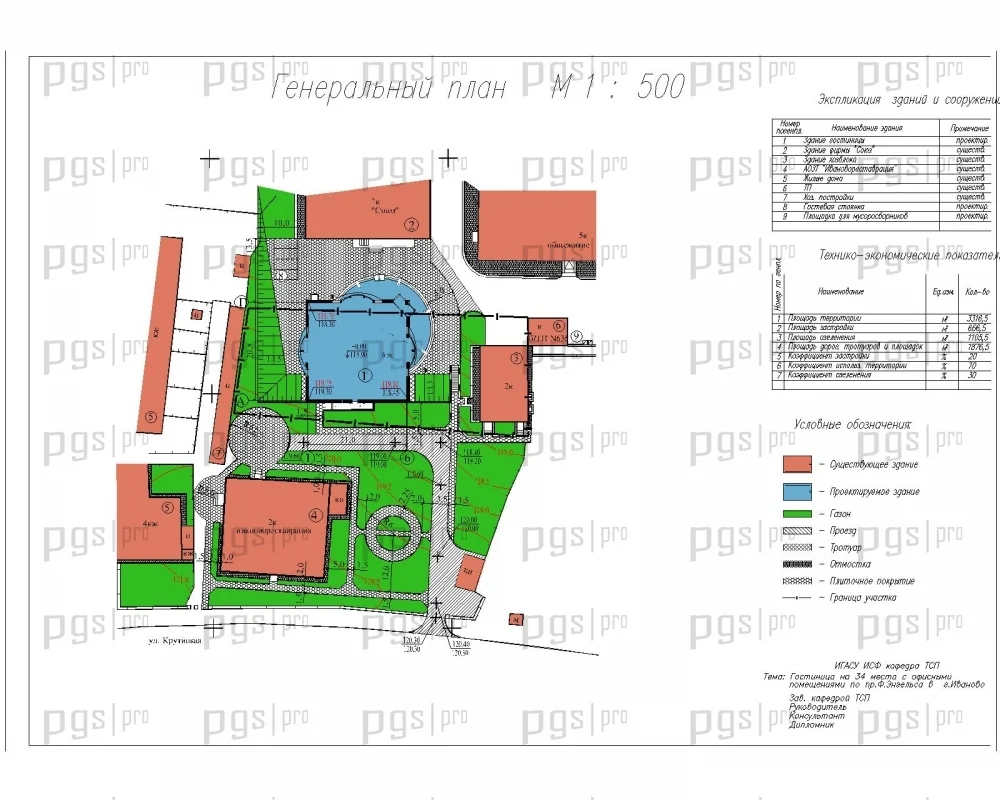

4.Генеральный план.jpg

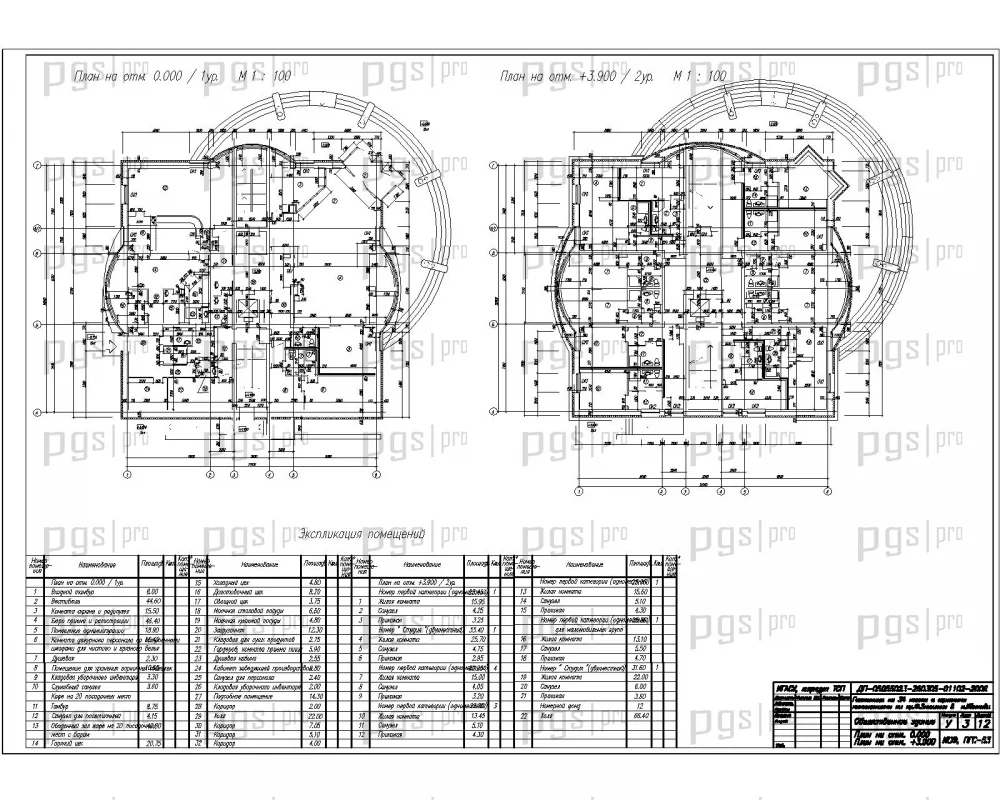

5.План на отм. 0.000, план на отм. +3.900.jpg

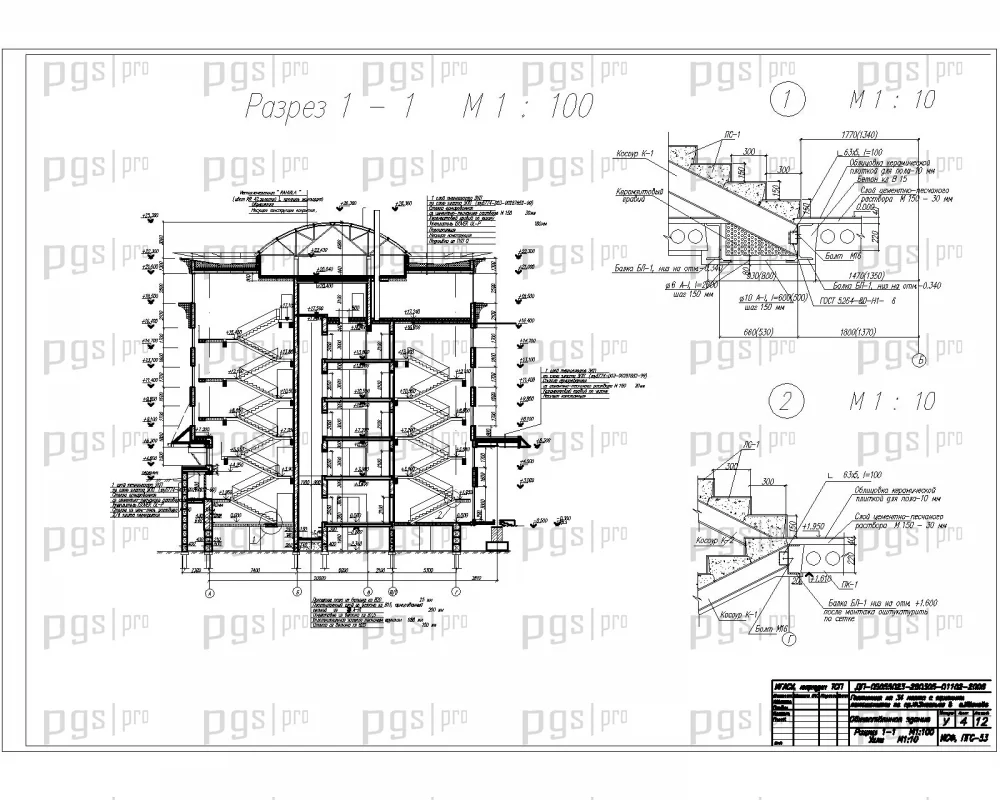

6.Разрез, узлы.jpg

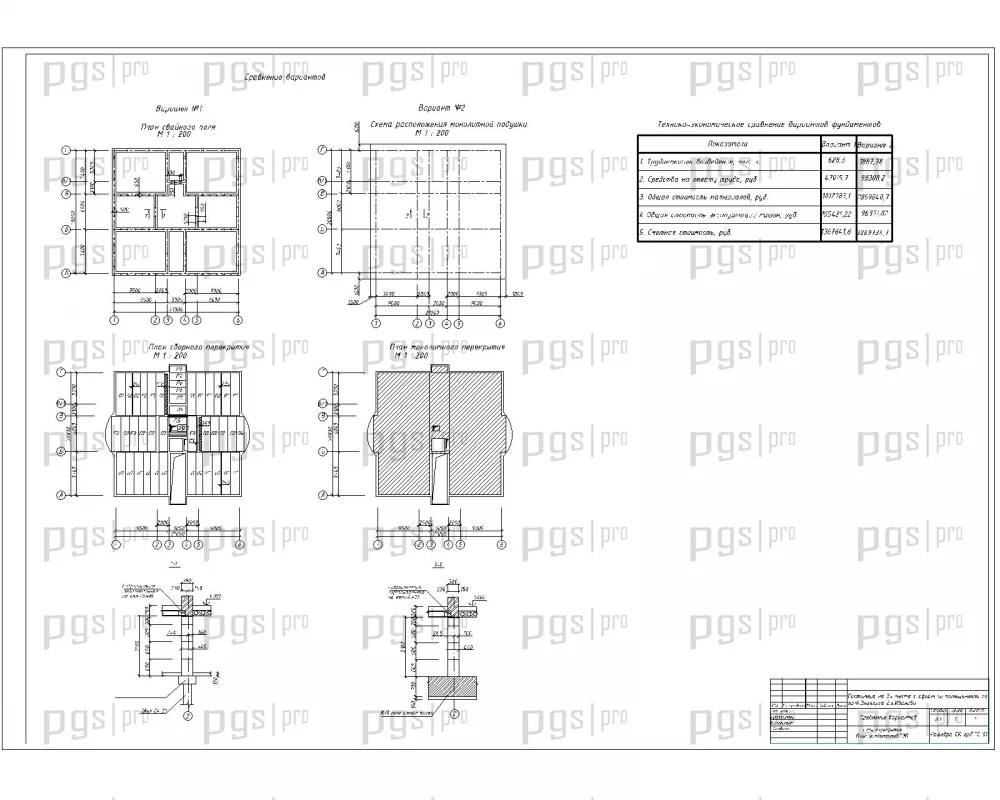

7.Сравнение вариантов.jpg

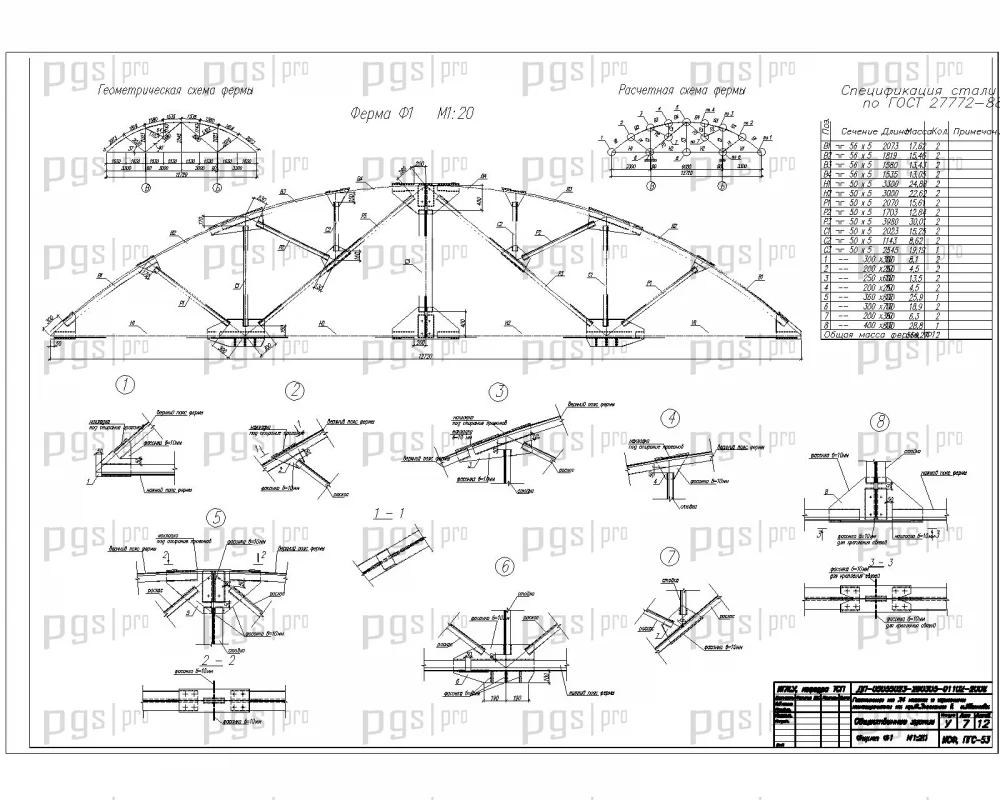

8.Конструирование фермы.jpg
9.Конструирование фундаментов.jpg

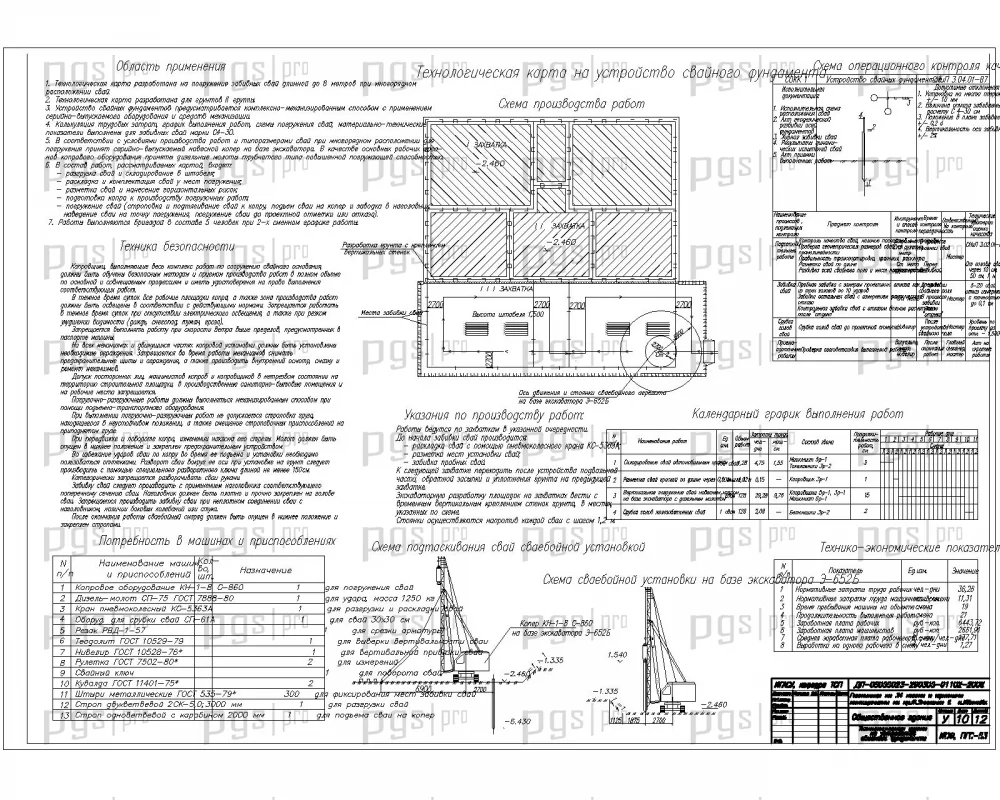

10.Технологическая карта на устройство свайного фундамента.jpg

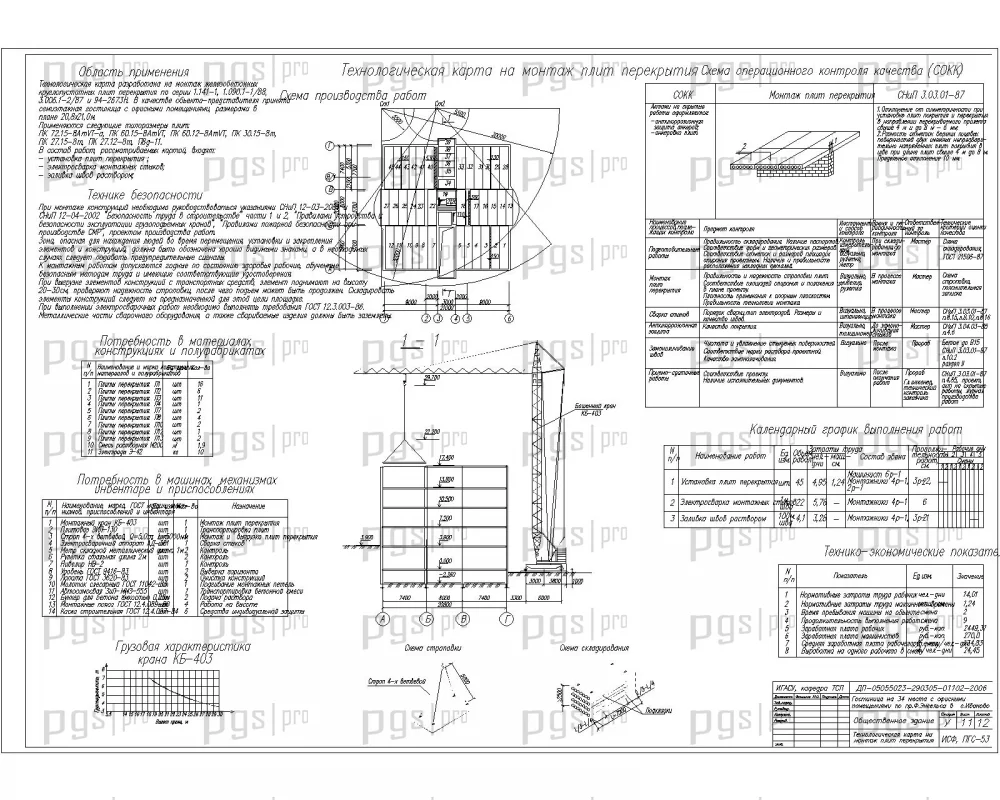

11.Технологическая карта на монтаж плит перекрытия.jpg

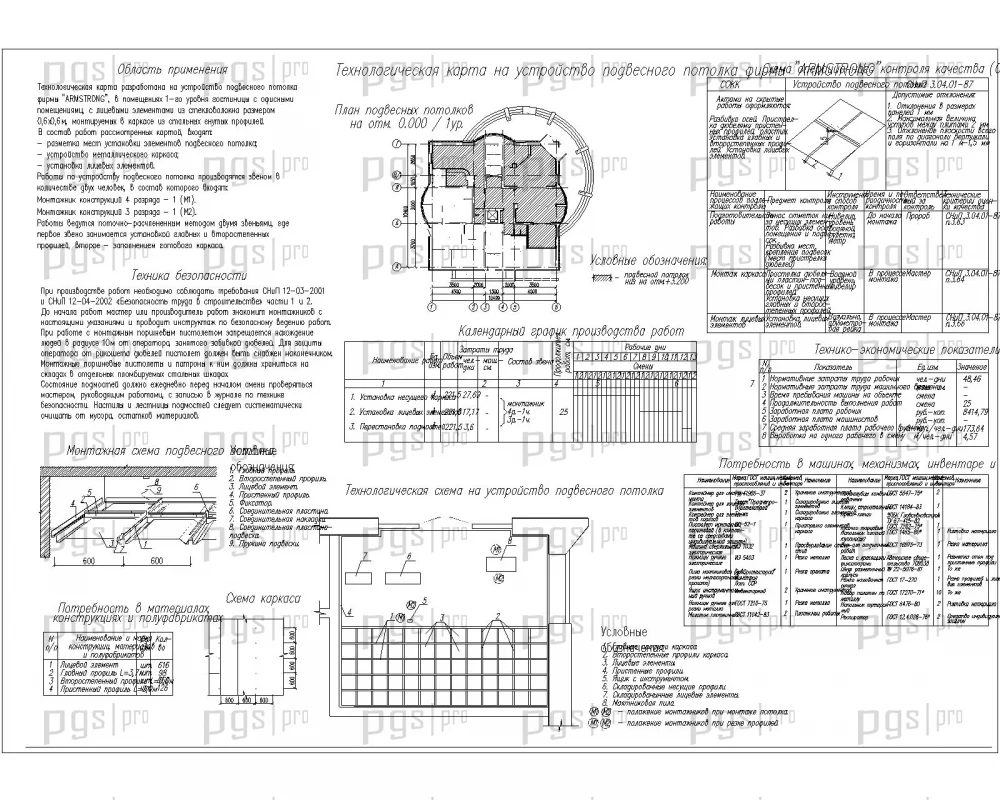

12.Технологическая карта на устройство подвесного потолка фирмы ARMSTRONG.jpg

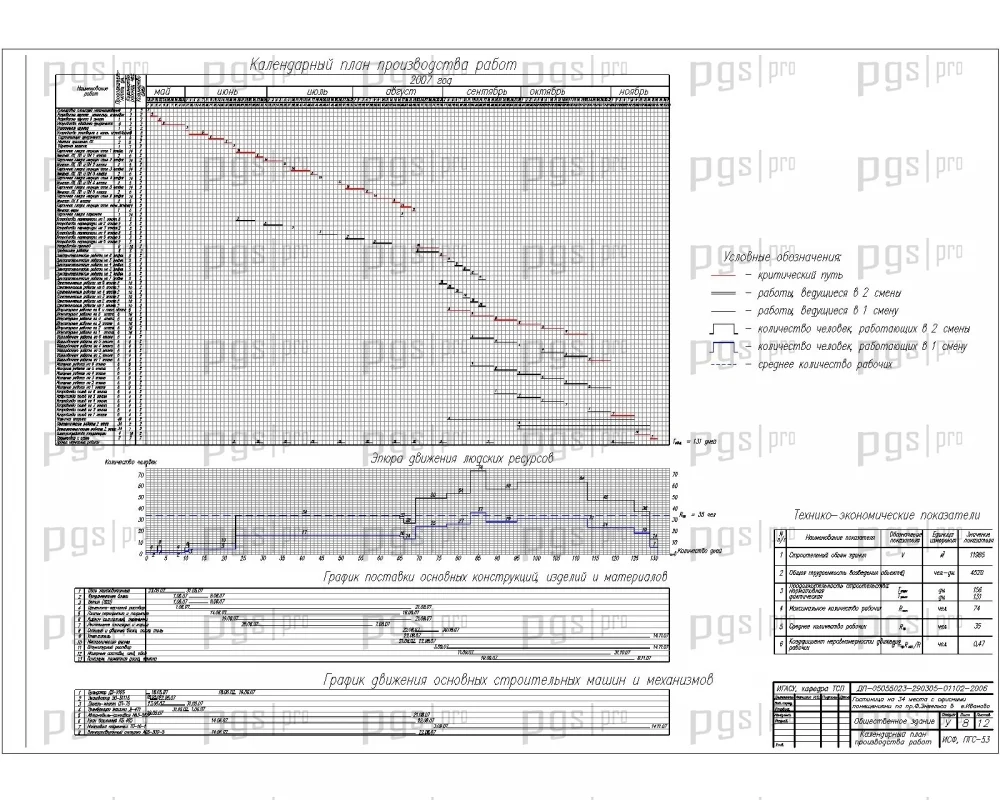

13.Календарный план производства работ.jpg
Диплом ПГС пятизвездочного отеля состоит из 12 чертежей dwg и 127 листов пояснительной записки в word. В проекте отеля на 1 этаже предусмотрено кафе и служебные помещения на 2,3,4 этажах гостиничные номера, а на 5 этаже офисные помещения. 6 этаж используется как технический этаж.

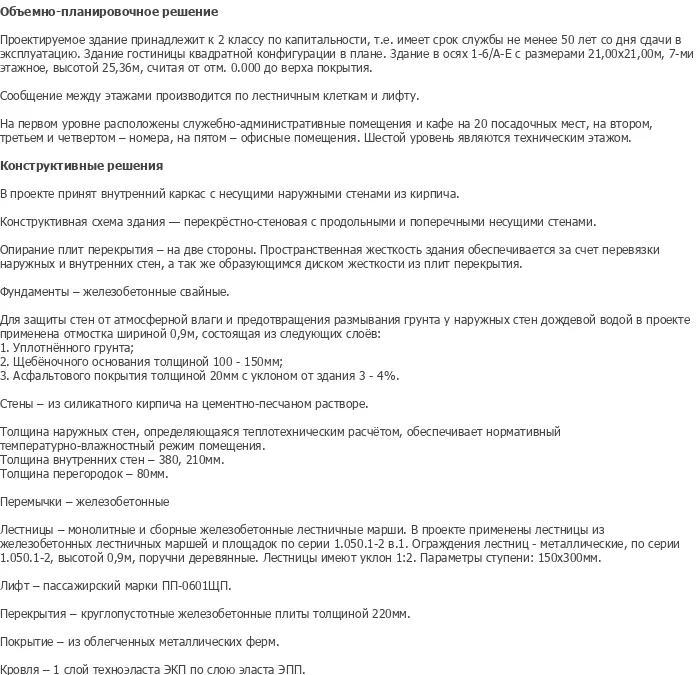

Конструктивные решения:
- Схема здания: неполный каркас;
- Фундамент: свайный;
- Стены: кирпичные;
- Перекрытия: пустотные плиты;
- Крыша: смешанная.
Габаритные размеры здания:
Длина: 21,00 м;
Ширина: 20,8 м;
Высота: 26,36 м.
Расчет конструкций: произведен ручным методом.
Технологические карты (ППР) на следующие работы:
- на монтаж свайного фундамента;
- устройство плит перекрытия;
- монтаж подвесного потолка.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
