Диплом №1213 "Строительство оранжерейного комплекса на территории городского зоопарка в г. Москве"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.3D модели здания.jpg
3.Генеральный план.jpg
4.План 1-ого этажа, разрезы.jpg
5.План 2-ого этажа, разрезы.jpg
6.Разрез, 3D вид ротонды.jpg
7.Констрирование ротонды.jpg
8.Констрирование балки.jpg
9.Технологическая карта на монтаж ротонды.jpg

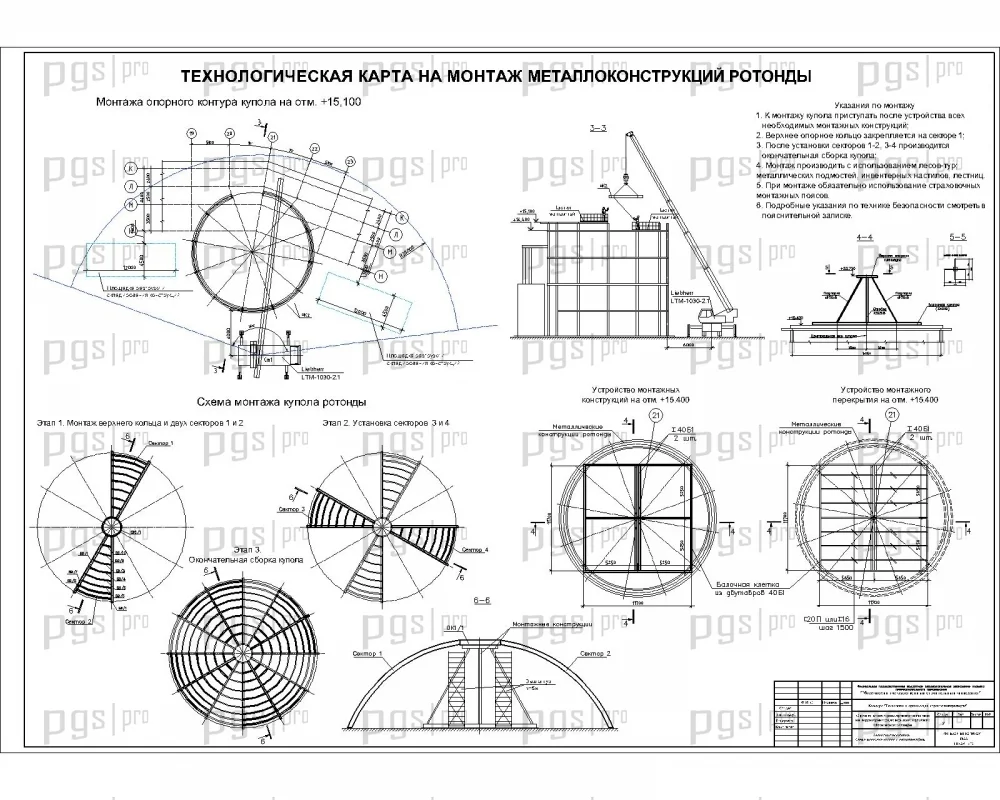

10.Технологическая карта на монтаж ротонды.jpg

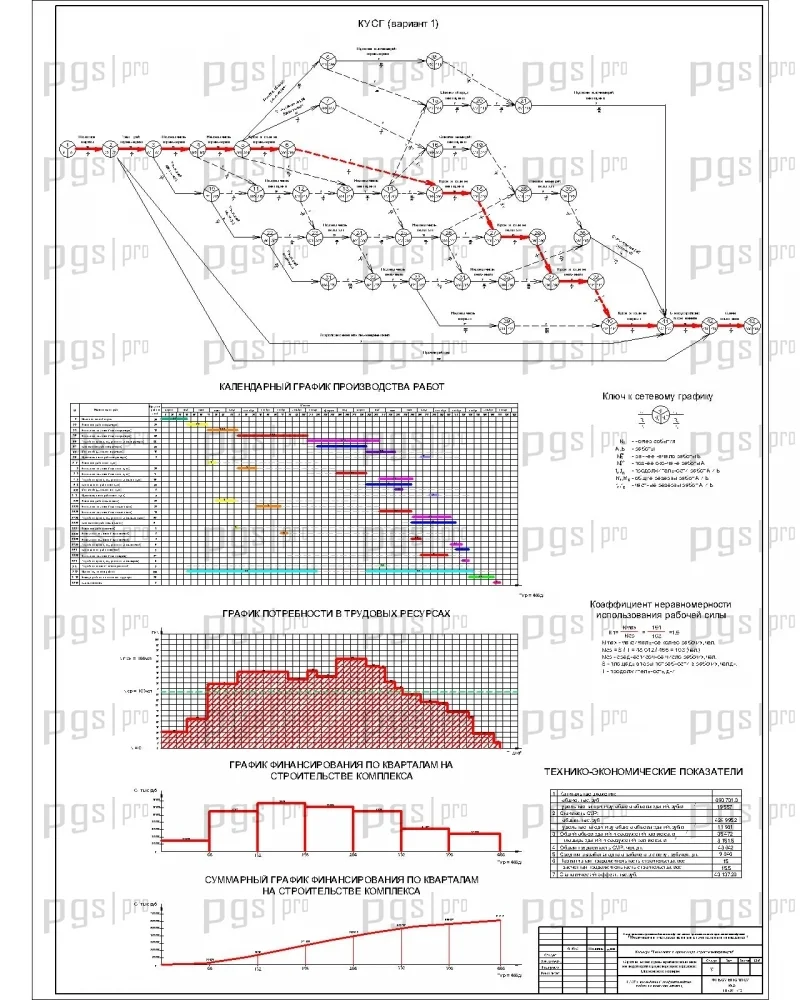

11.КУСГ и календарный график производства работ на комплекс (Вариант 1).jpg

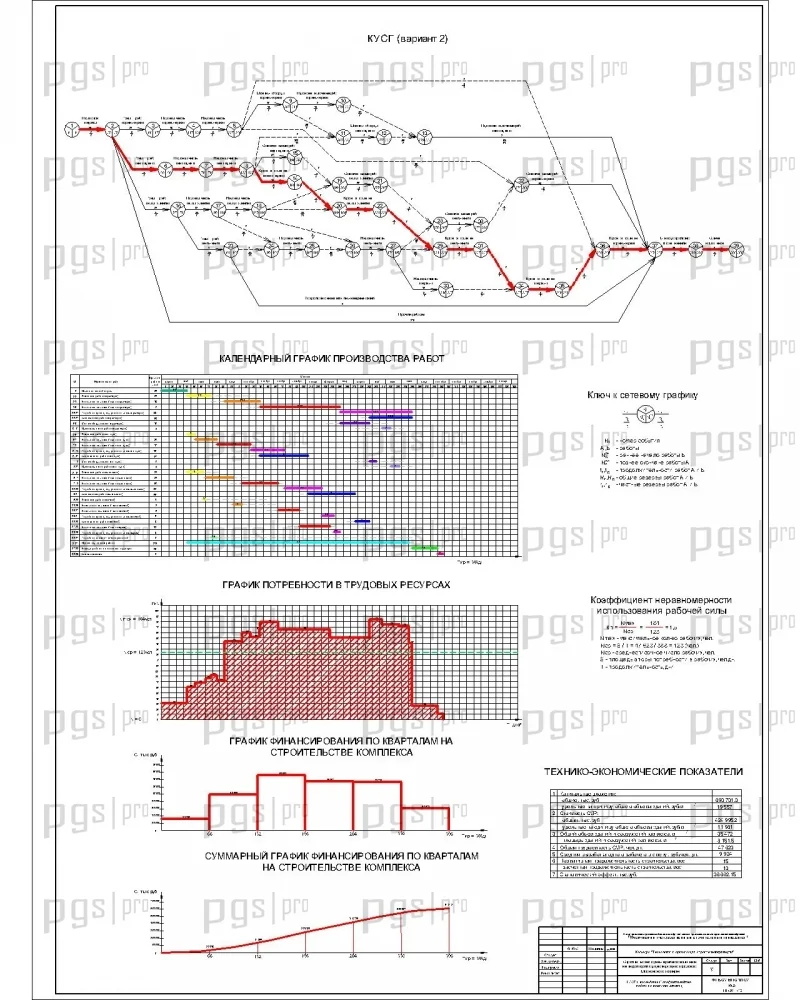

12.КУСГ и календарный график производства работ на комплекс (Вариант 2).jpg

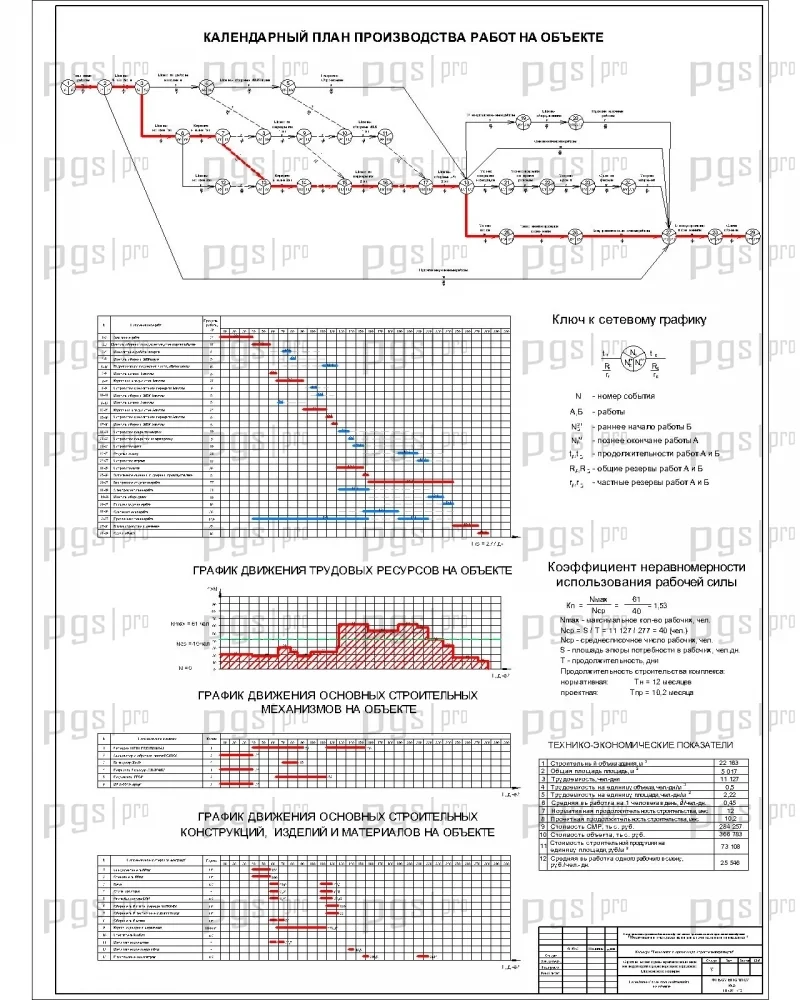

13.Календарный план производства работ на объекте.jpg

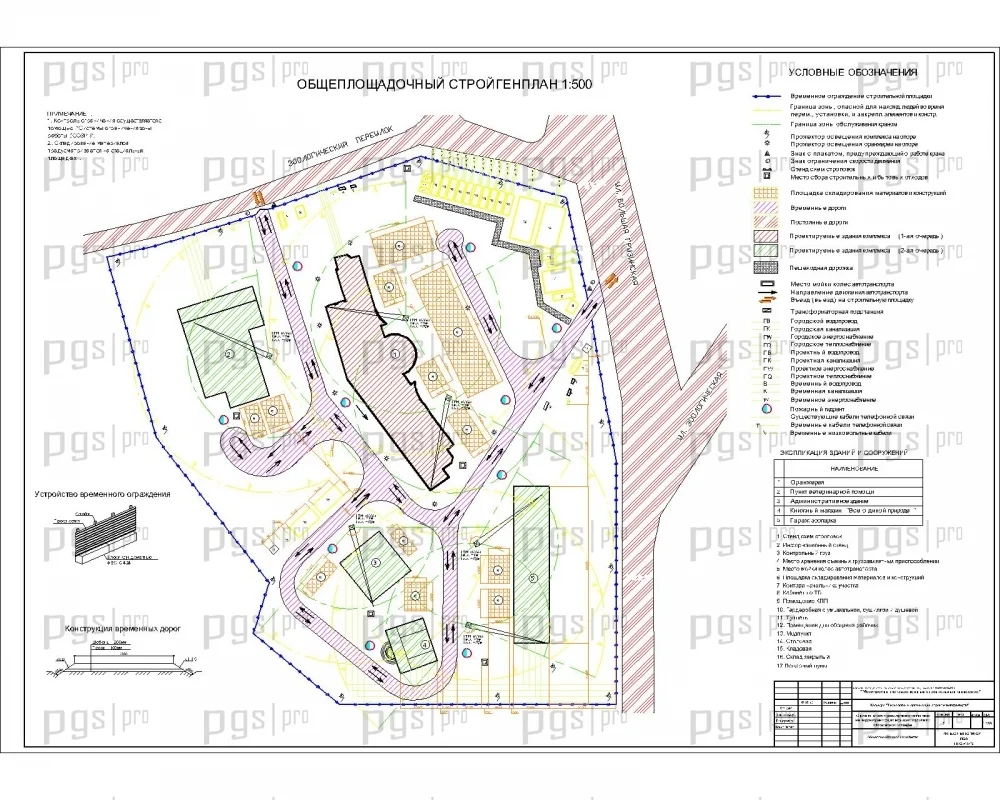

14.Общеплощадочный стройгенплан.jpg

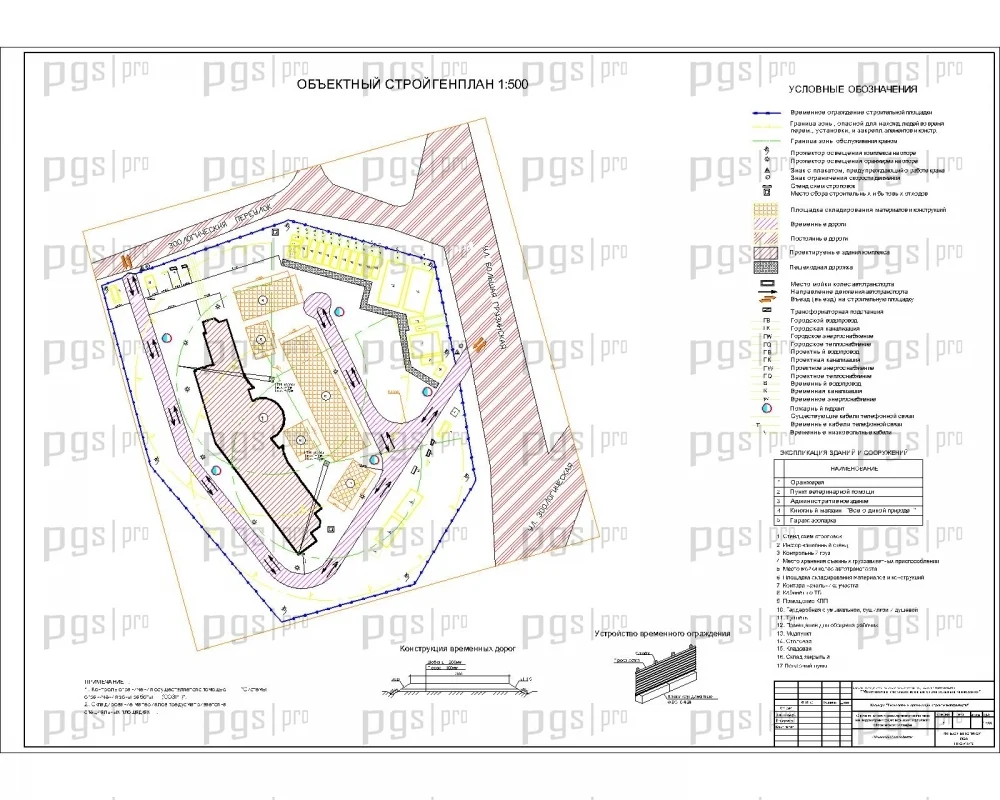

15.Объектный стройгенплан.jpg
Диплом ПГС оранжереи состоит из 15 чертежей «DWG» и 196 листов пояснительной записки в «WORD». Здание оранжереи имеет трех этажную ротонду и подвальное помещение.
Конструктивные решения:
- Схема здания: железобетонный каркас;
- Фундамент: фундаментные плиты;
- Стены: кирпич;
- Витражи: алюминиевые с остеклением;
- Крыша: смещанная.
Габаритные размеры здания:
Длина: 105,62 м;
Ширина: 29,22 м;
Высота: 28,2 м.
Расчет конструкций: произведен в ПК «Lira».
Технологическая карта (ППР) на монтаж ротонды.
Экономическая часть содержит:
- локальные сметы;
- объектную смету.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
