Диплом №1214 "Строительство торгового центра в г. Домодедово Московской области"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

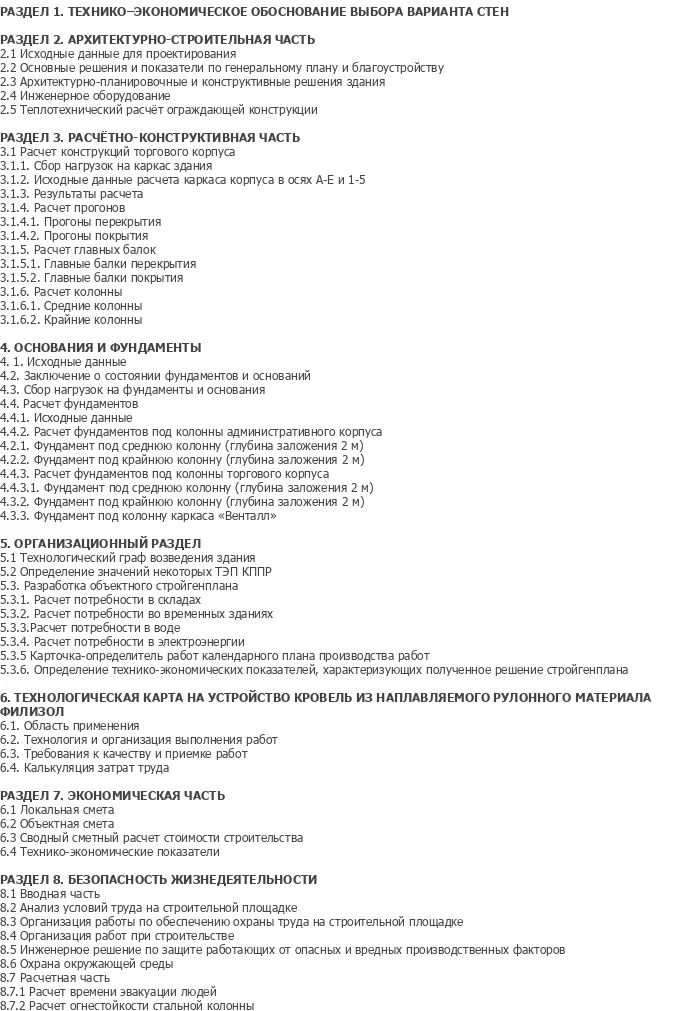

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.3D модель.jpg
2.Генеральные планы.jpg
3.План на отметке 0.000.jpg
4.План на отметке +6.400.jpg
5.План на отметке +6.900.jpg
6.План на отметке +10.600.jpg
7.План кровли.jpg
8.ТЭО выбора вариантов.jpg
9.Расчет конструкций.jpg
10.Расчет конструкций.jpg
11.Расчет конструкций.jpg

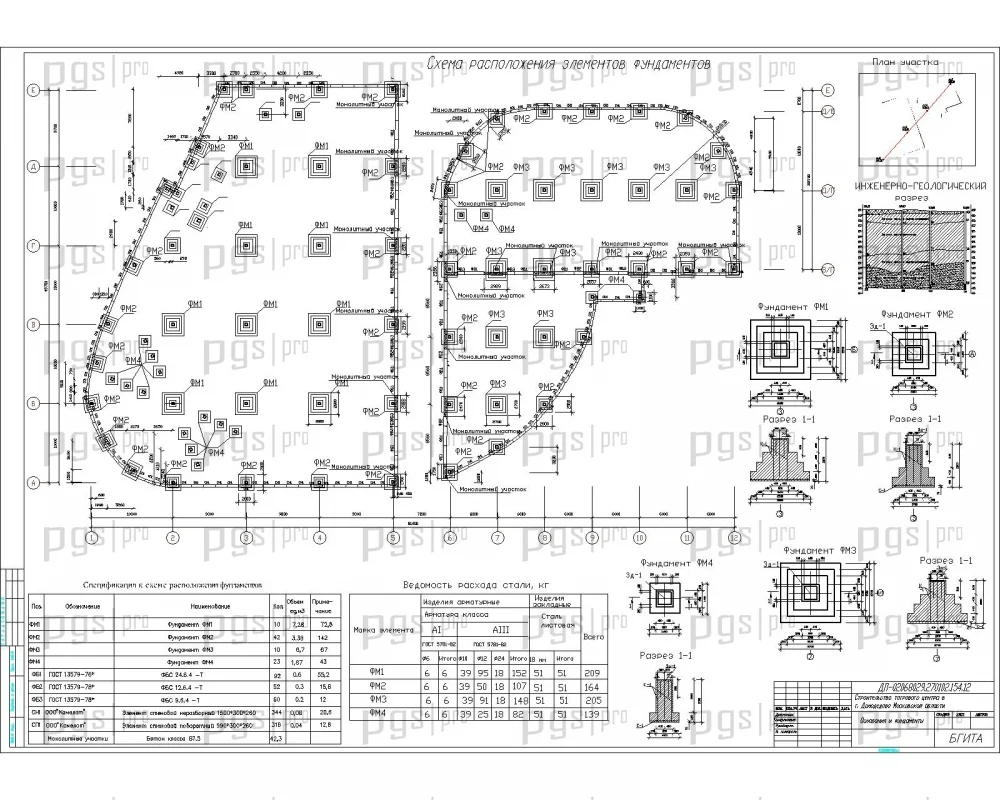

12.Расчет фундамента.jpg

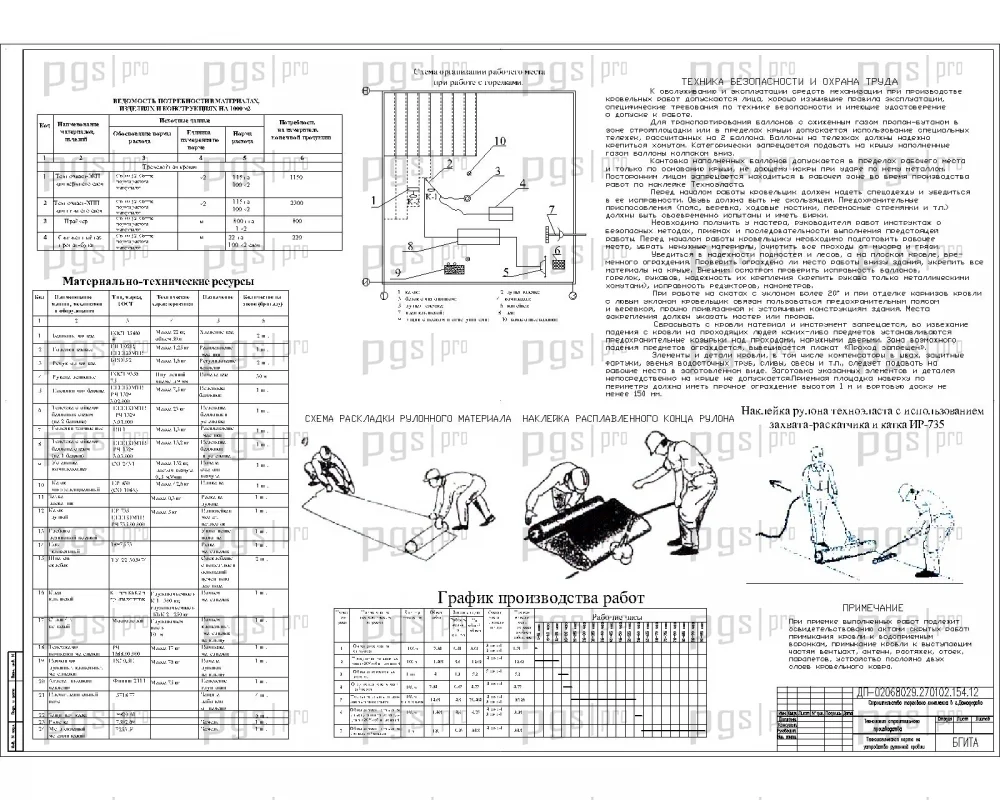

13.Технологическая карта на устройство рулонной кровли.jpg
1. Специальность: ПГС (Промышленное и гражданское строительство).
2. Тема дипломного проекта: торговый центр.
3. Дополнительные характеристики: ТРЦ трехэтажный, из двух блоков с переходом в районе 3 этаже.

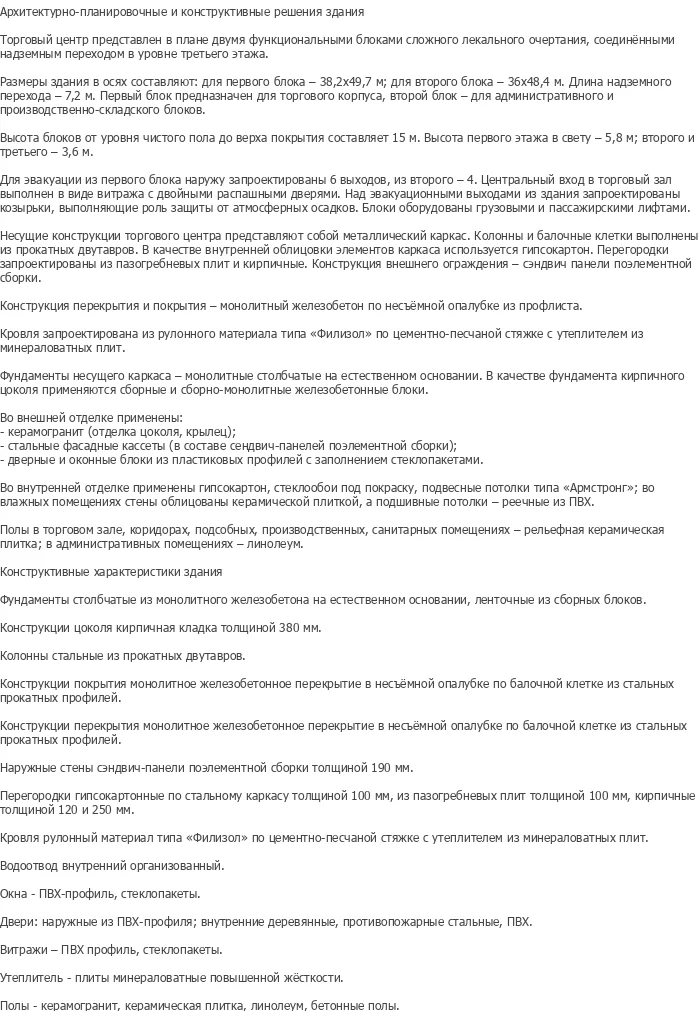

4. Конструктивные решения:
- Схема здания: металлокаркас;
- Фундамент: столбчатые монолитные;
- Наружные стены: сэндвич панели;
- Перекрытие: монолитный железобетон;
- Кровля: плоская.
5. Габаритные размеры здания:
Длина: 81,4 м;
Ширина: 49,7 м;
Высота: 15,0 м.
6. Расчет конструкций произведен в программе «СКАД».
7. Технологические карты на следующие работы:
- на устройство рулонной кровли.
8. Объем дипломной работы ПГС:
- 15 листов чертежей dwg (AutoCAD);
- 194 листа пояснительной записки «Word».
