Диплом №1231 "Административно-офисное здание в г. Казани"

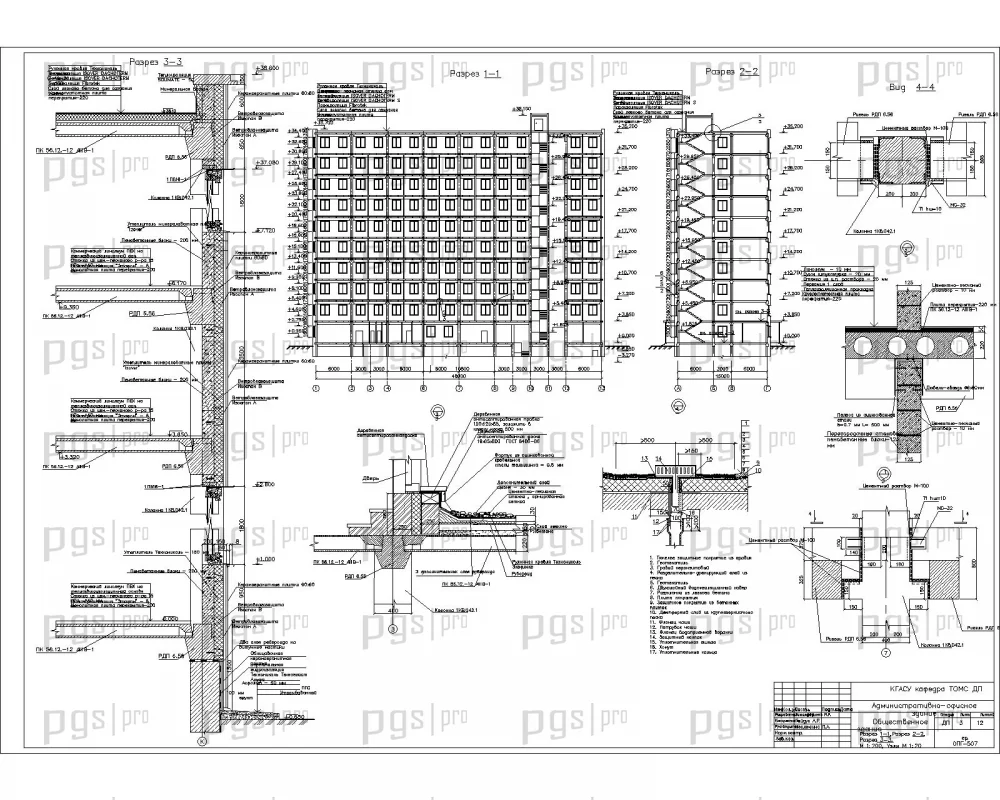

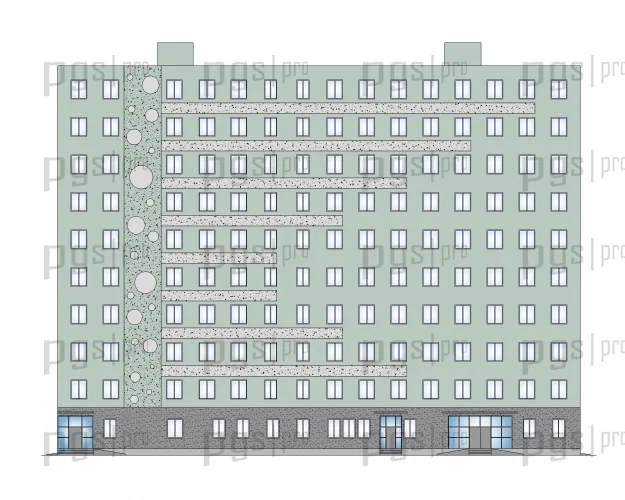

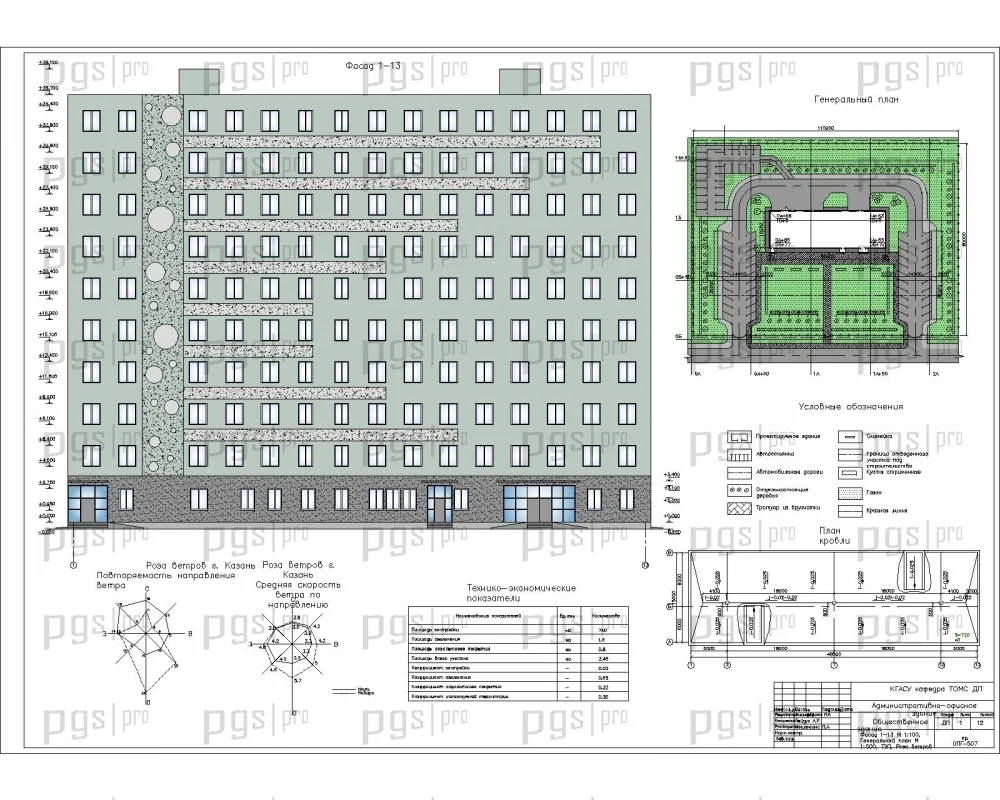

Состав графической части: фасад, генеральный план, планы 1 и 2 этажей, узлы, разрезы, узлы, конструктивная часть (несущий каркас, планы перекрытий), конструирование фундаментов, технологическая карта на возведение каркаса здания, технологическая карта на монтаж плит перекрытий, технологическая карта на устройство ограждающих конструкций, календарный график производства работ, стройгенплан на этапе земляных работ, стройгенплан.

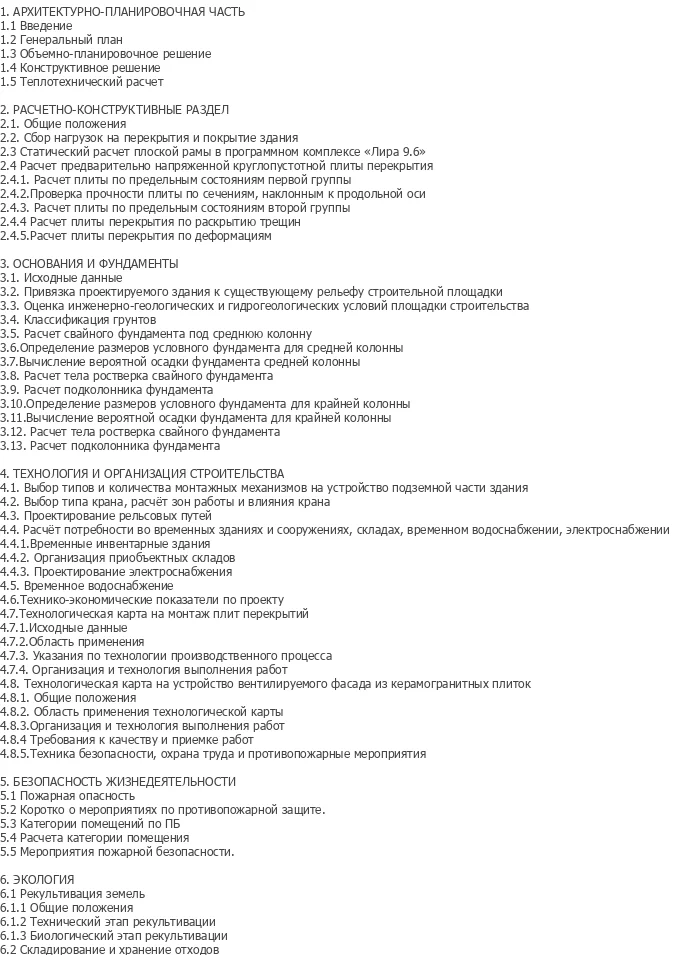

Состав пояснительной записки: архитектурно-планировочная часть (генеральный план, объемно-планировочное решение, конструктивное решение, теплотехнический расчет), расчетно-конструктивный раздел (сбор нагрузок, статический расчет плоской рамы в программном комплексе «Лира 9.6», расчет предварительно напряженной круглопустотной плиты перекрытия), основания и фундаменты (классификация грунтов, расчет свайного фундамента под среднюю и крайнюю колонны, определение размеров условного фундамента, вычисление вероятной осадки, расчет тела ростверка, расчет подколонника), технология и организация строительства (выбор типов и количества монтажных механизмов, выбор типа крана, проектирование рельсовых путей, временные инвентарные здания, организация приобъектных складов, проектирование электроснабжения, временное водоснабжение, технико-экономические показатели, технологические карты), безопасность жизнедеятельности, экология (рекультивация земель, складирование и хранение отходов).

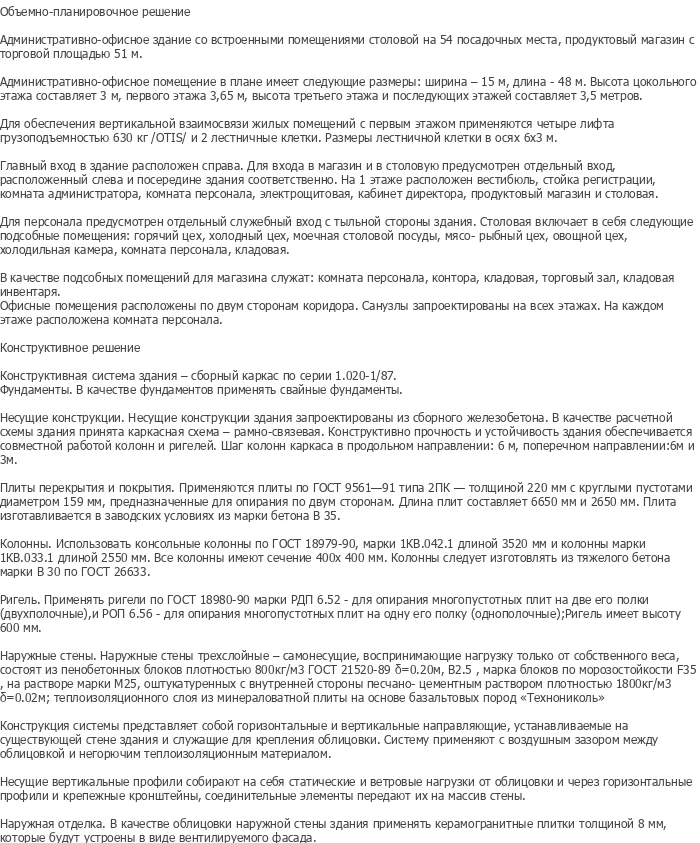

Проектируемый объект — административно-офисное здание со встроенными помещениями столовой на 54 посадочных места и продовольственным магазином с торговой площадью 51 м². Данный шаблон проекта разработан для размещения в условиях городской застройки г. Казани и относится к категории общественных зданий. Здание имеет 9 надземных этажей с высотой цокольного этажа 3,0 м, первого этажа 3,65 м и второго, а также последующих этажей 3,5 м.

Административно-офисное помещение в плане имеет следующие размеры: ширина — 15 м, длина — 48 м. Для обеспечения вертикальной взаимосвязи жилых помещений с первым этажом применяются четыре лифта грузоподъемностью 630 кг / ГОТ15 и 2 лестничные клетки. Размеры лестничной клетки в осях 6×3 м. Главный вход в здание расположен справа. Для входа в магазин и в столовую предусмотрен отдельный вход, расположенный слева и посередине здания соответственно. На 1 этаже расположен вестибюль, стойка регистрации, кабинет администратора, комната персонала, электрощитовая, кабинет директора, продовольственный магазин.

Для персонала предусмотрен отдельный служебный вход с тыльной стороны здания. Столовая включает в себя следующие подсобные помещения: горячий цех, холодный цех, моечная столовой посуды, мясо-рыбный цех, овощной цех, холодильная камера, комната персонала, кладовая. В качестве подсобных помещений для магазина служат: комната персонала, контора, кладовая, торговый зал, кладовая инвентаря. Офисные помещения расположены по двум сторонам коридора. Санузлы запроектированы на всех этажах. На каждом этаже расположена комната персонала. Этот ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1231 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, служебной и подсобной функций. В основу планировочной структуры здания положен принцип функционального зонирования помещений с размещением их на различных уровнях.

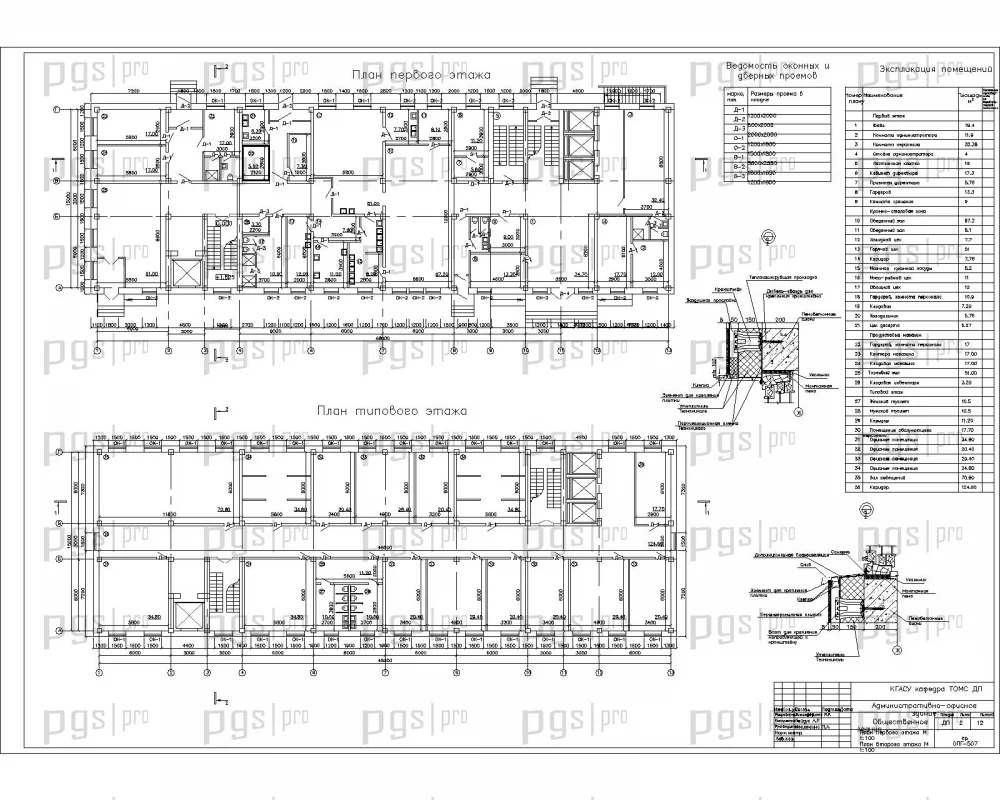

Первый этаж (общественная зона): вестибюль, стойка регистрации, кабинет администратора, комната персонала, электрощитовая, кабинет директора, продовольственный магазин с торговой площадью 51 м² и подсобными помещениями (комната персонала, контора, кладовая, торговый зал, кладовая инвентаря), столовая на 54 посадочных места с подсобными помещениями (горячий цех, холодный цех, моечная столовой посуды, мясо-рыбный цех, овощной цех, холодильная камера, комната персонала, кладовая). Главный вход в здание расположен справа. Для входа в магазин и в столовую предусмотрен отдельный вход, расположенный слева и посередине здания соответственно.

Второй и последующие этажи (офисная зона): офисные помещения расположены по двум сторонам коридора. Санузлы запроектированы на всех этажах. На каждом этаже расположена комната персонала. Для персонала предусмотрен отдельный служебный вход с тыльной стороны здания.

Вертикальная связь: для обеспечения вертикальной взаимосвязи помещений с первым этажом применяются четыре лифта грузоподъемностью 630 кг / ГОТ15 и 2 лестничные клетки. Размеры лестничной клетки в осях 6×3 м.

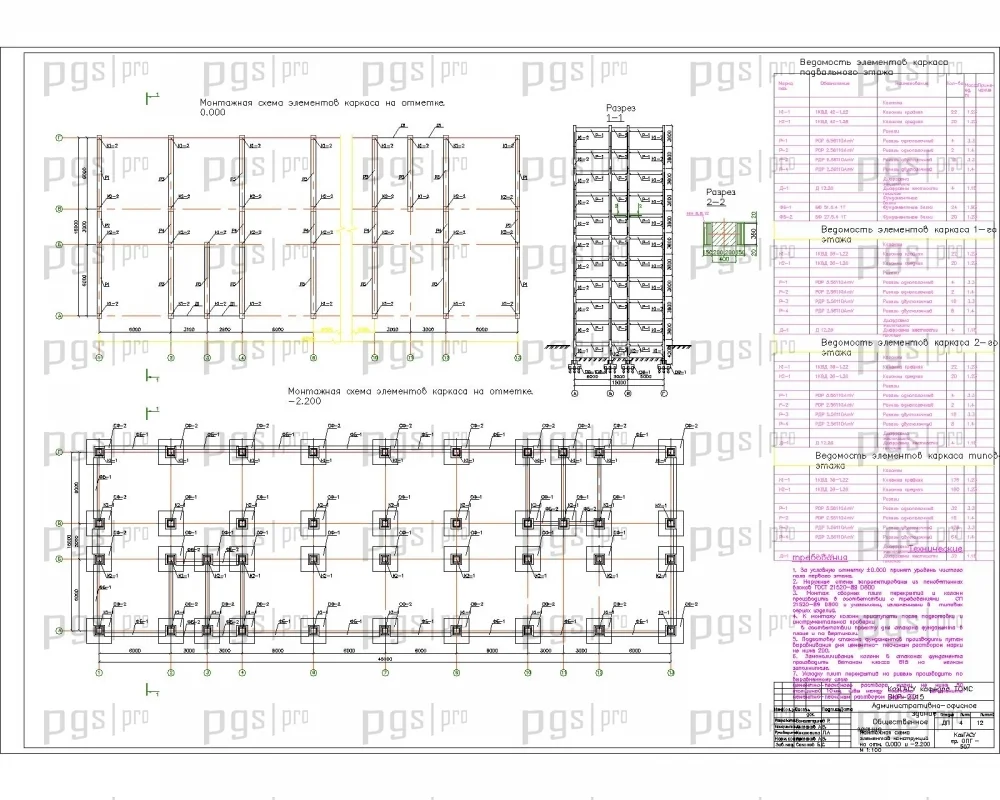

Конструктивная система здания — сборный каркас по серии 1.020-1/87. Фундаменты — свайные.

Несущие конструкции. Несущие конструкции здания запроектированы из сборного железобетона. В качестве расчетной схемы здания принята каркасная схема — рамно-связевая. Конструктивная прочность и устойчивость здания обеспечивается совместной работой колонн и ригелей. Шаг колонн каркаса в продольном направлении: 6 м, поперечном направлении: 6 м и 3 м.

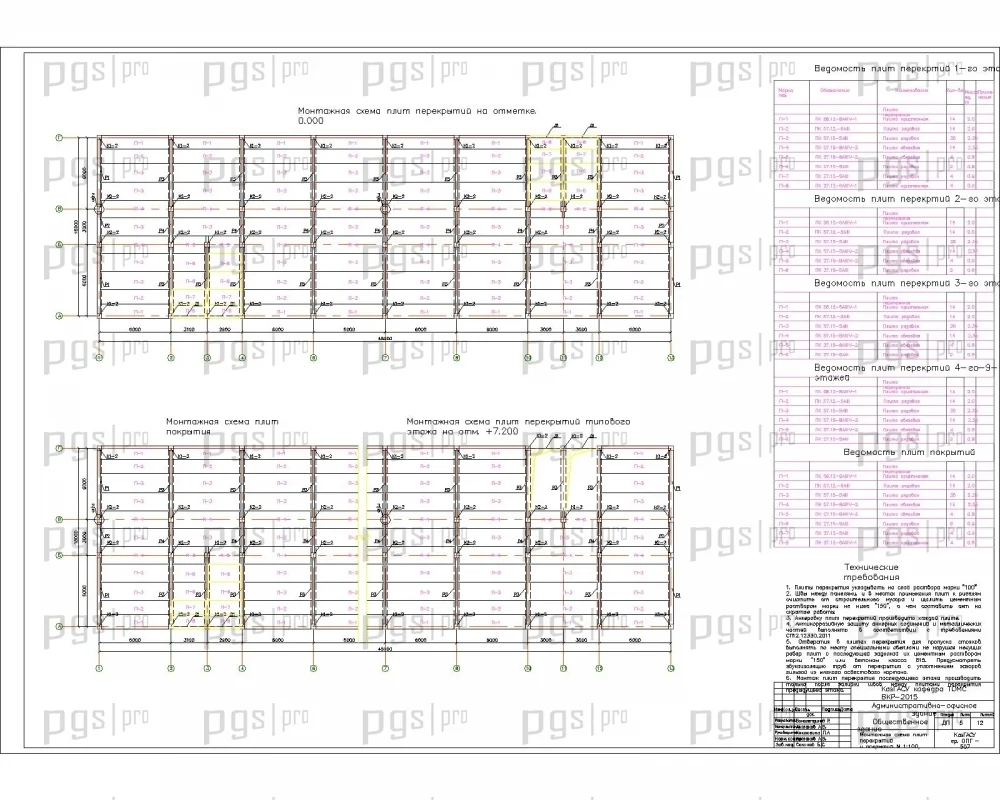

Плиты перекрытия и покрытия. Применяются плиты по ГОСТ 9561-91 типа 2ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предварительно напряженные для опирания по двум сторонам, на длинную и короткую. Длина плит составляет 6550 мм и 2650 мм. Плита изготавливается в заводских условиях из марки бетона В 35.

Колонны. Использовать консольные колонны по ГОСТ 18979-90, марки 1КВ.042.1 длиной 3520 мм и колонны марки 1КВ.033.1 длиной 2550 мм. Все колонны имеют сечение 400×400 мм. Колонны следует изготовлять из тяжелого бетона марки В 30 по ГОСТ 26633.

Ригели. Применять ригели по ГОСТ 18980-90 марки РДП 6.52 — для опирания многопустотных плит на два его полки (двухполочные), и РОП 6.56 — для опирания многопустотных плит на одну его полку (однополочные). Ригель имеет высоту 600 мм.

Наружные стены. Наружные стены трехслойные — самонесущие, воспринимающие нагрузку только от собственного веса, состоят из пенобетонных блоков плотностью 800 кг/м³ ГОСТ 21520-89 δ=0,20 м, B2,5, марка блоков по морозостойкости F35, на растворе марки М25, оштукатуренных с внутренней стороны песчано-цементным раствором плотностью 1800 кг/м³ δ=0,02 м. Утепляющий слой из минераловатной плиты на основе базальтовых пород «Технониколь».

Конструкция системы представляет собой горизонтальные и вертикальные направляющие, устанавливаемые на существующей стене здания и служащие для крепления облицовки. Систему применяют с воздушным зазором между облицовкой и негорючим теплоизоляционным материалом. Несущие вертикальные профили собирают на себя статические и ветровые нагрузки от облицовки и через горизонтальные профили и крепежные кронштейны, соединительные элементы передают их на массив стены.

Наружная отделка. В качестве облицовки наружной стены здания применять керамогранитные плитки толщиной 8 мм, которые будут устроены в виде вентилируемого фасада.

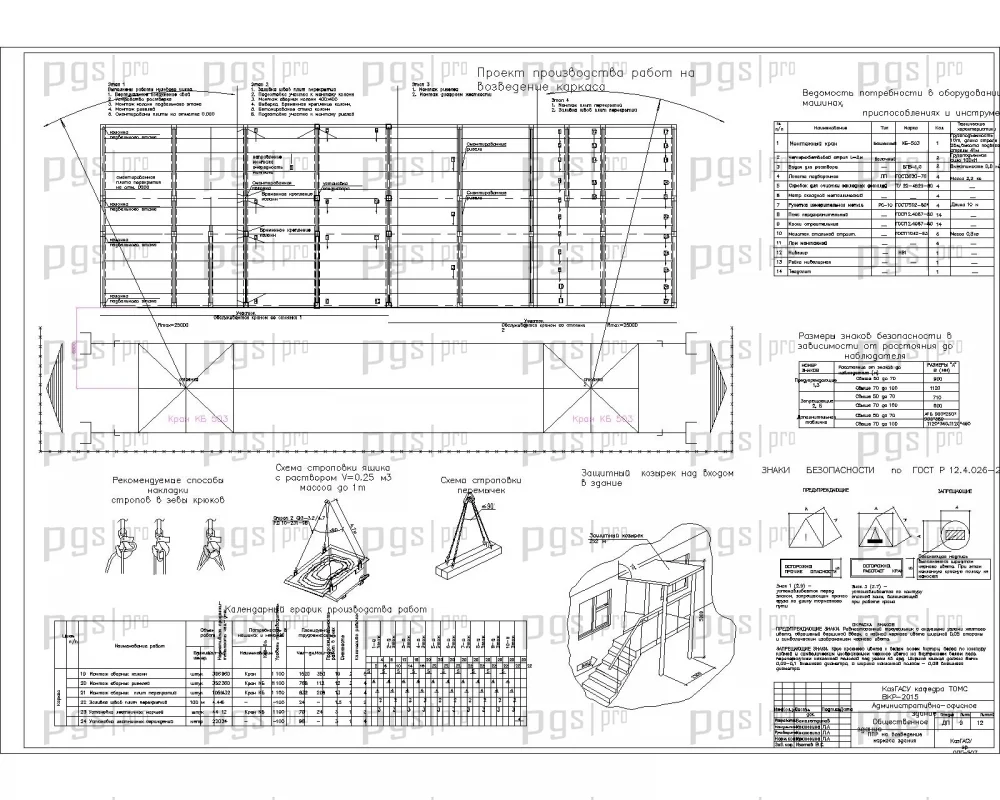

Технологическая карта на возведение каркаса здания включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности.

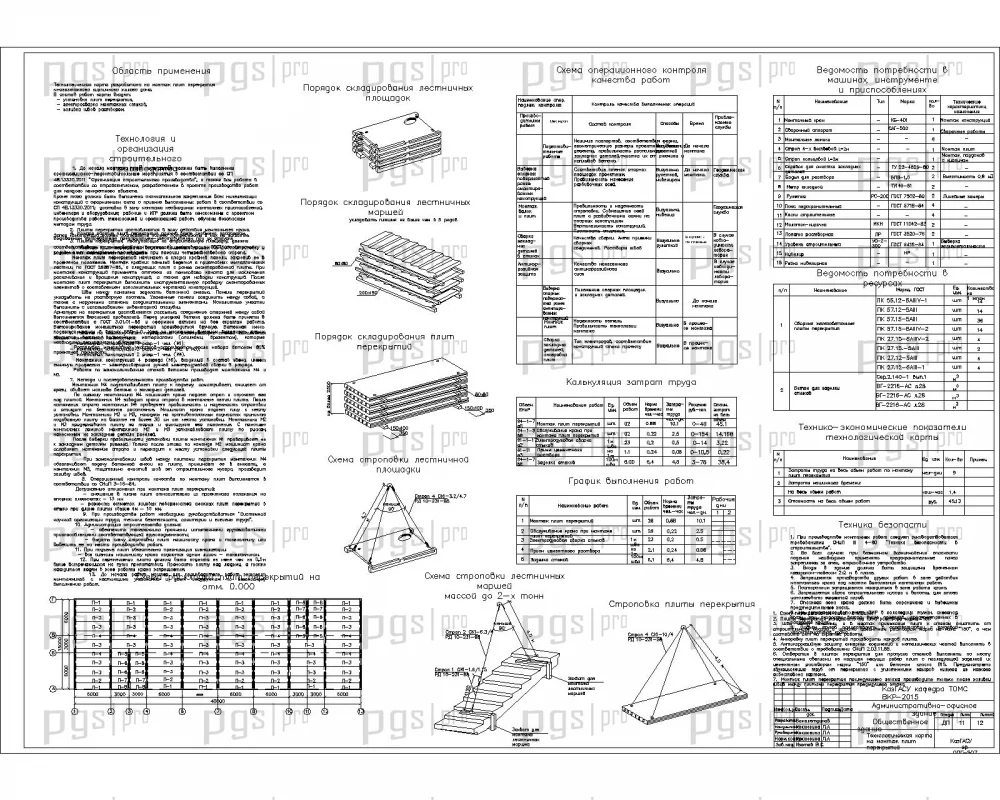

Технологическая карта на монтаж плит перекрытий содержит технологию монтажа сборных железобетонных плит, мероприятия по контролю качества и приемке работ.

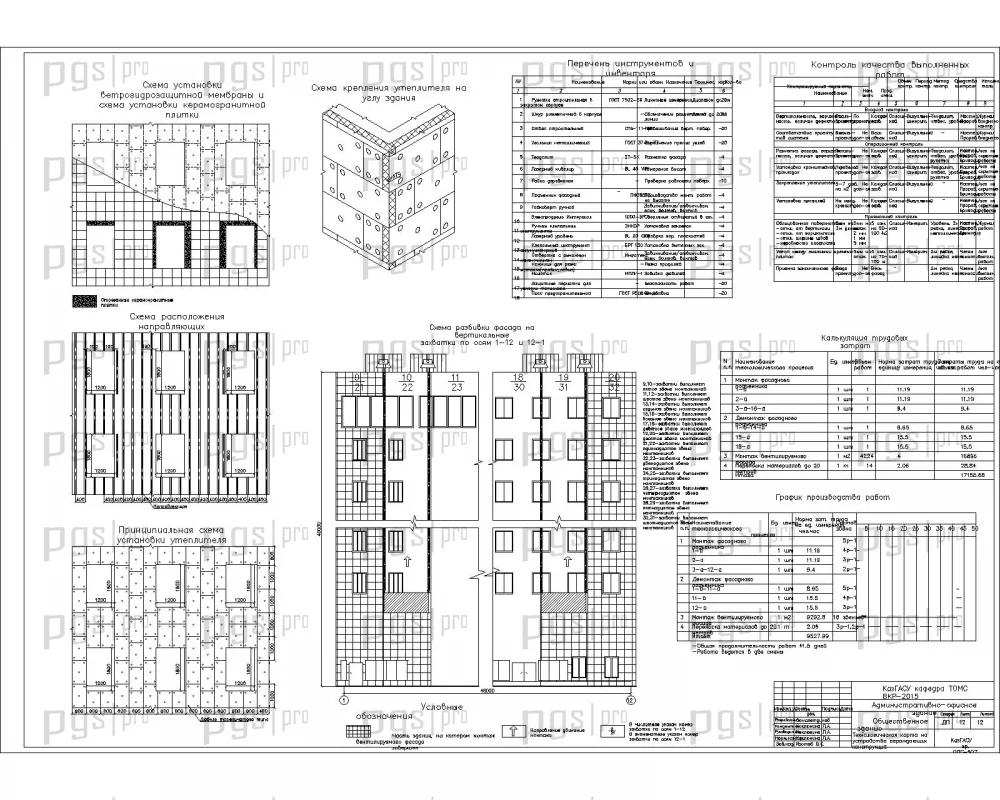

Технологическая карта на устройство ограждающих конструкций включает технологию монтажа трехслойных самонесущих стен из пенобетонных блоков и устройства вентилируемого фасада с облицовкой керамогранитными плитками.

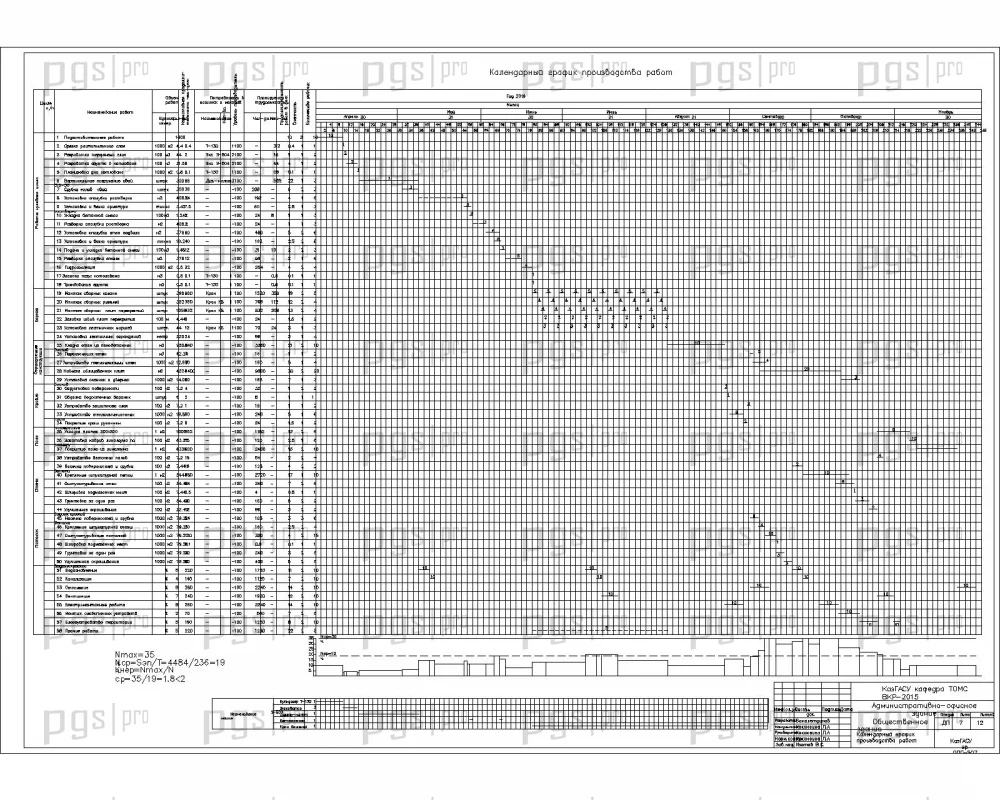

Календарный график производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства.

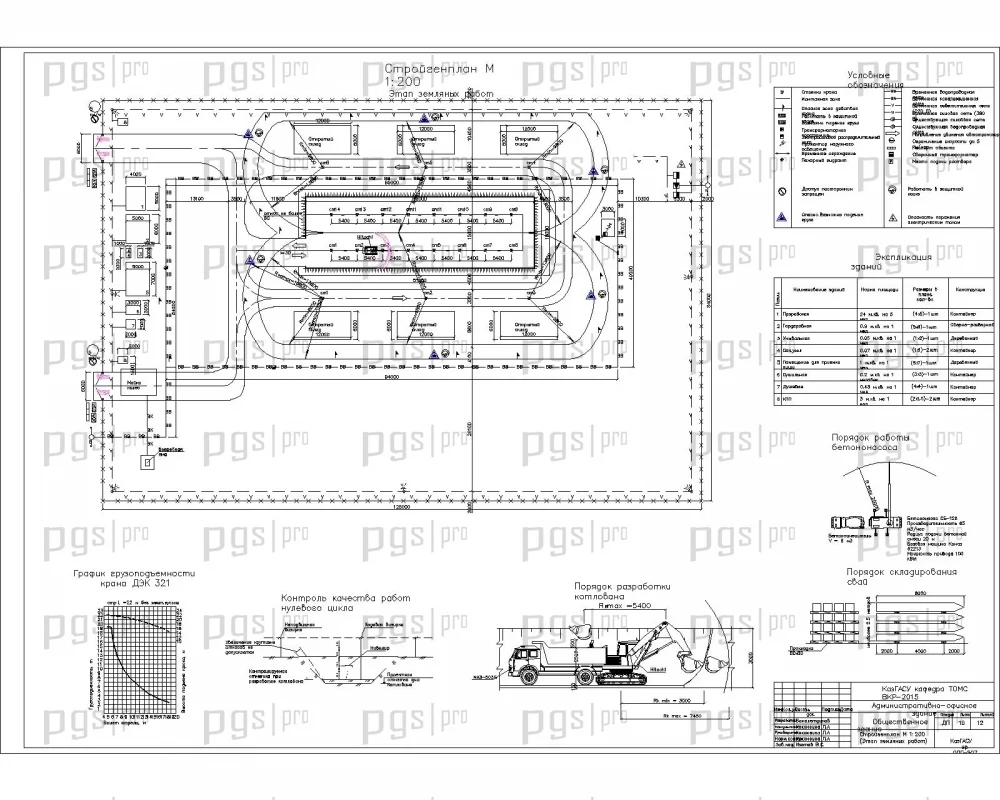

Стройгенплан на этапе земляных работ содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

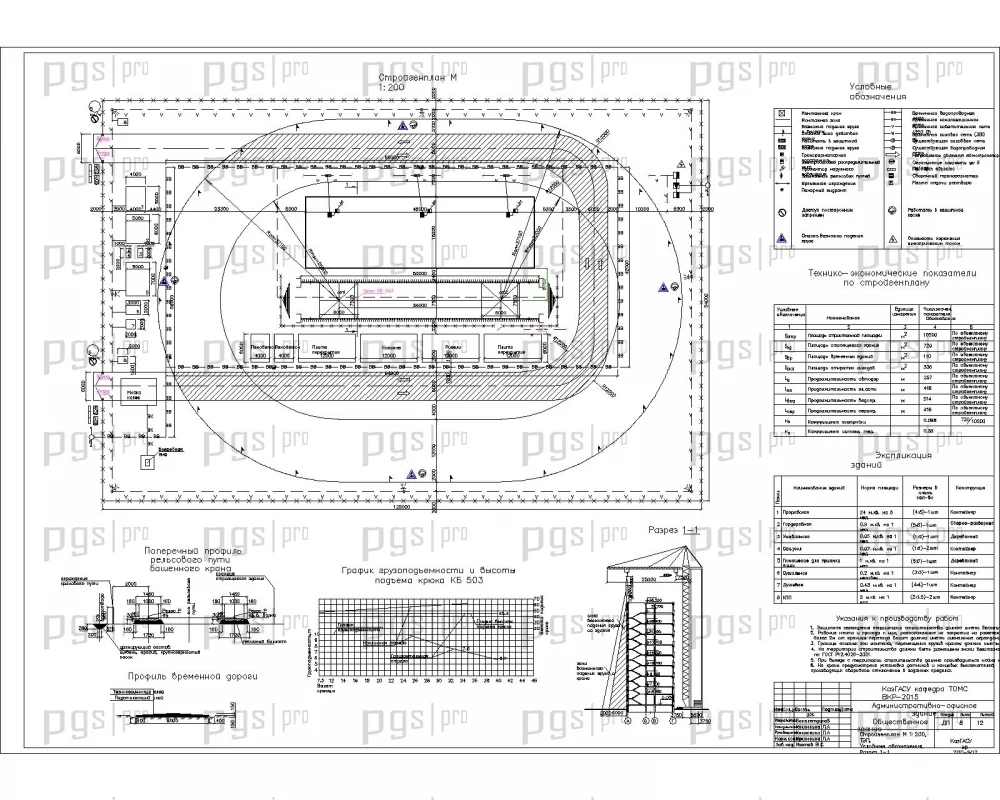

Стройгенплан содержит размещение монтажных механизмов, временных инвентарных зданий, складов, дорог, коммуникаций на период монтажных работ.

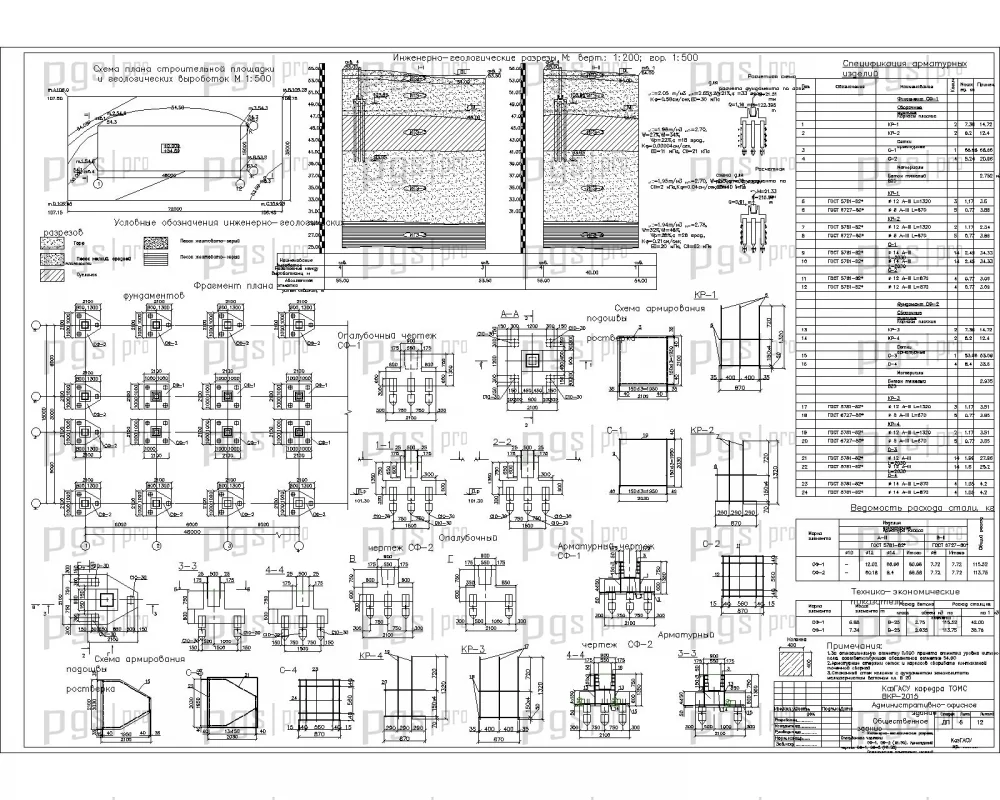

Расчетная часть включает статический расчет плоской рамы в программном комплексе «Лира 9.6», расчет предварительно напряженной круглопустотной плиты перекрытия (расчет плиты по предельным состояниям первой и второй групп, проверка прочности плиты по сечениям, наклонным к продольной оси, расчет плиты перекрытия по раскрытию трещин, расчет плиты перекрытия по деформациям), расчет свайного фундамента под среднюю и крайнюю колонны (определение размеров условного фундамента, вычисление вероятной осадки фундамента, расчет тела ростверка свайного фундамента, расчет подколонника фундамента).

Диплом №1231 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 12 листов графики AutoCAD и полноценная пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: сборный железобетонный каркас по серии 1.020-1/87 с рамно-связевой расчетной схемой.
• Разнообразие конструкций: свайные фундаменты, сборные железобетонные колонны, ригели, плиты перекрытия, трехслойные самонесущие стены, вентилируемый фасад — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты (возведение каркаса, монтаж плит перекрытий, устройство ограждающих конструкций), календарный график, два стройгенплана.
• Уникальные функциональные зоны: встроенные помещения столовой на 54 посадочных места и продовольственного магазина с торговой площадью 51 м².
• Современные расчетные программы: статический расчет плоской рамы в программном комплексе «Лира 9.6».
• Адаптивность: возможность привязки к любому региону России.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности и экологии.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1231 по доступной цене — 4 000 рублей.
