Диплом №1233 "Торговый дом в г. Петропавловск"

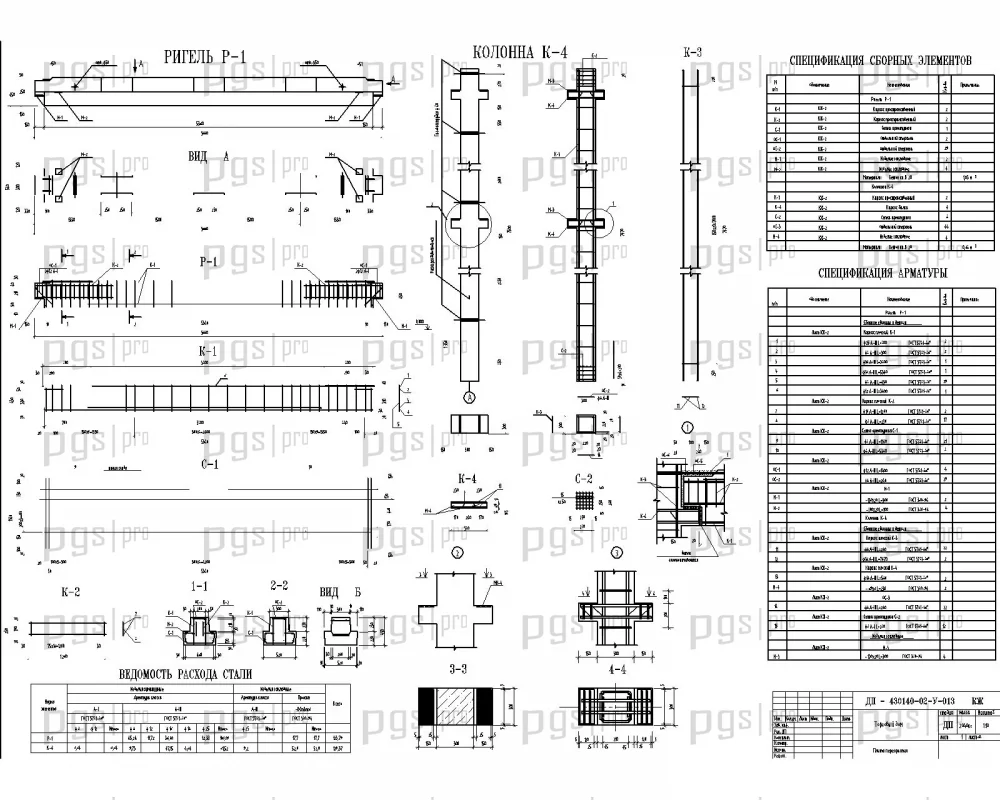

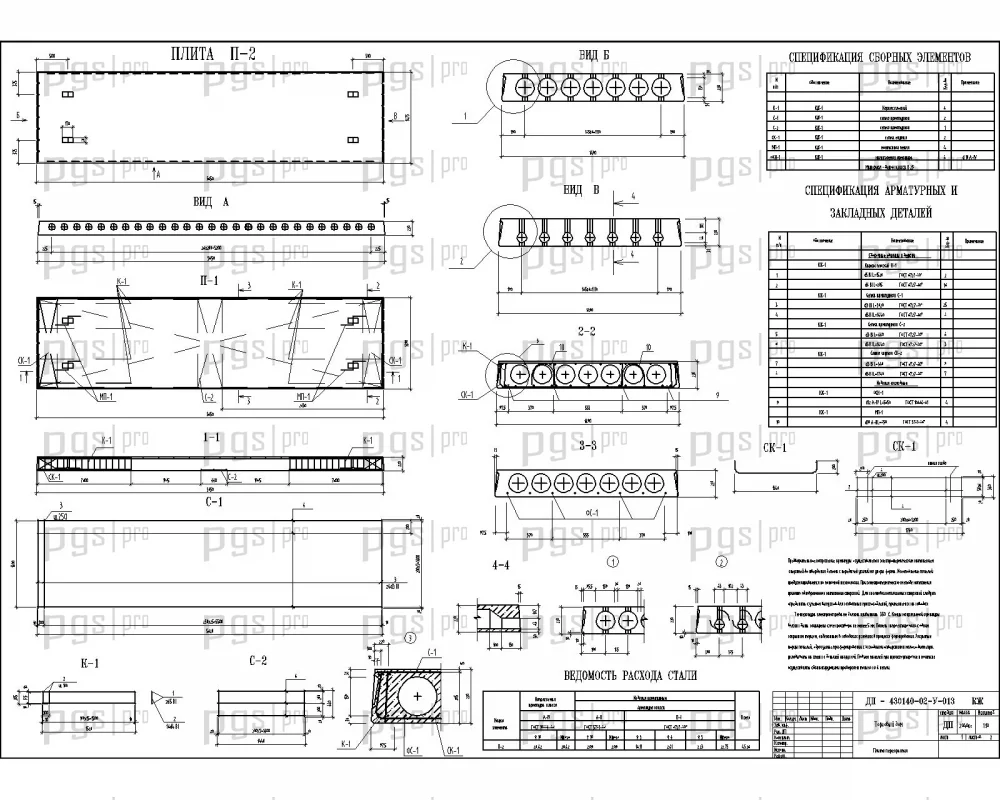

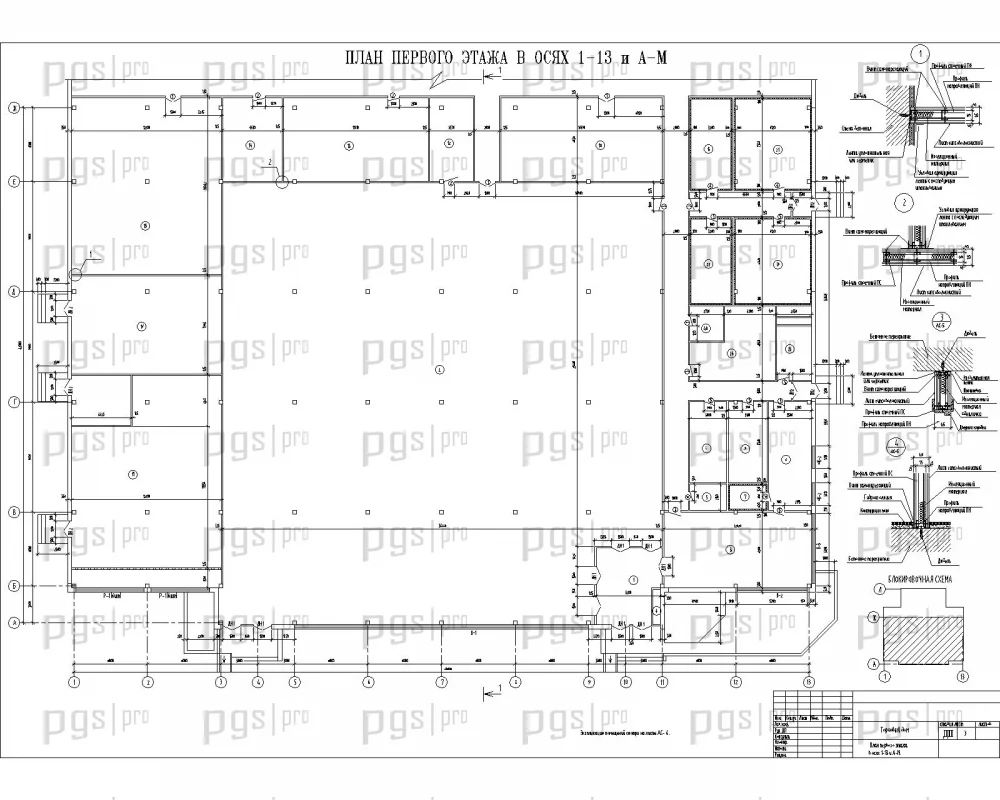

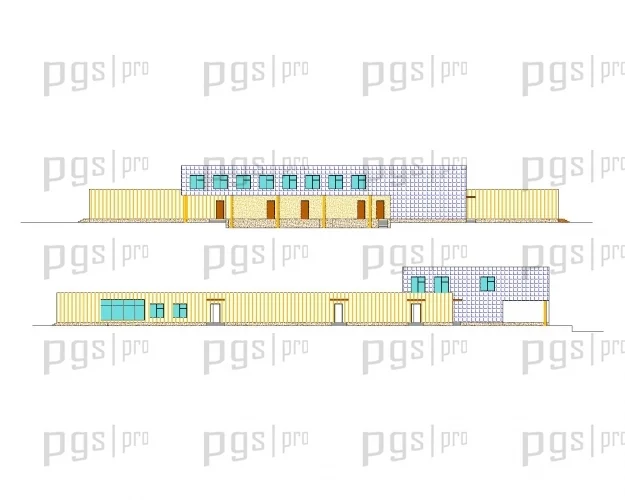

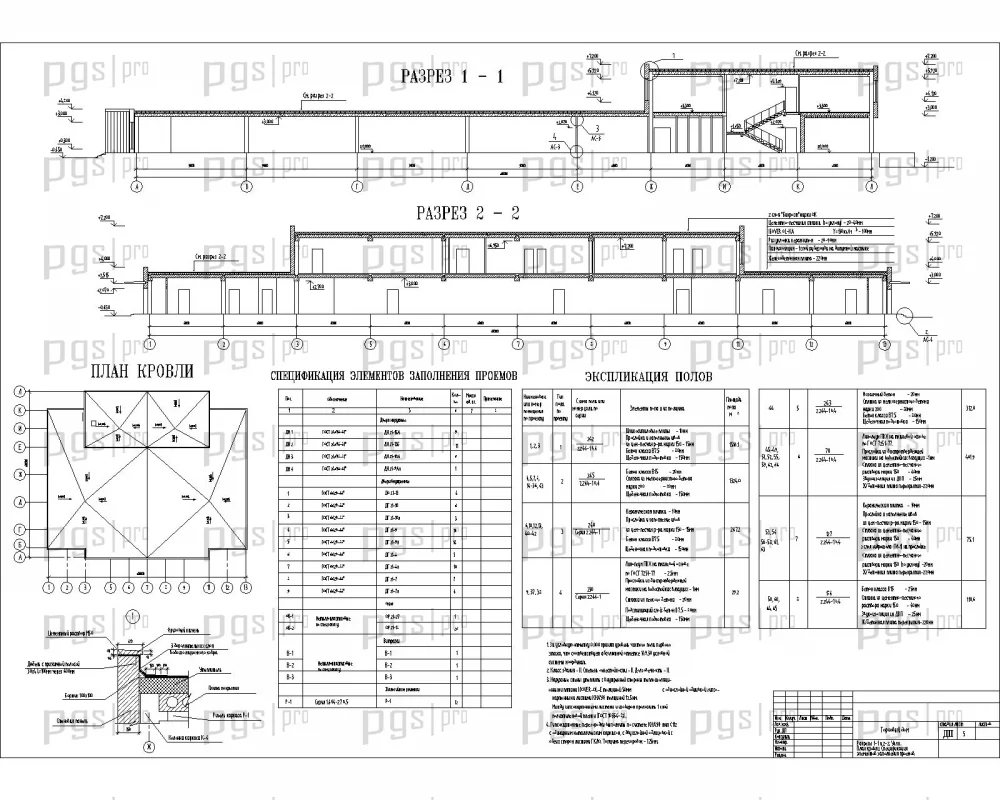

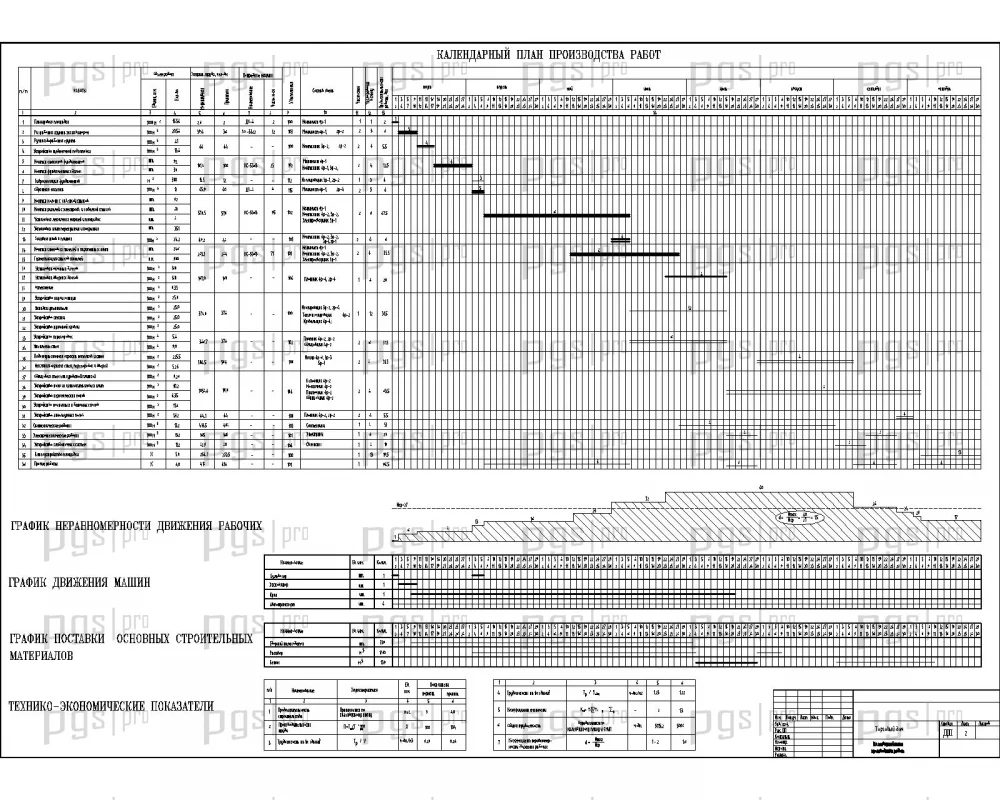

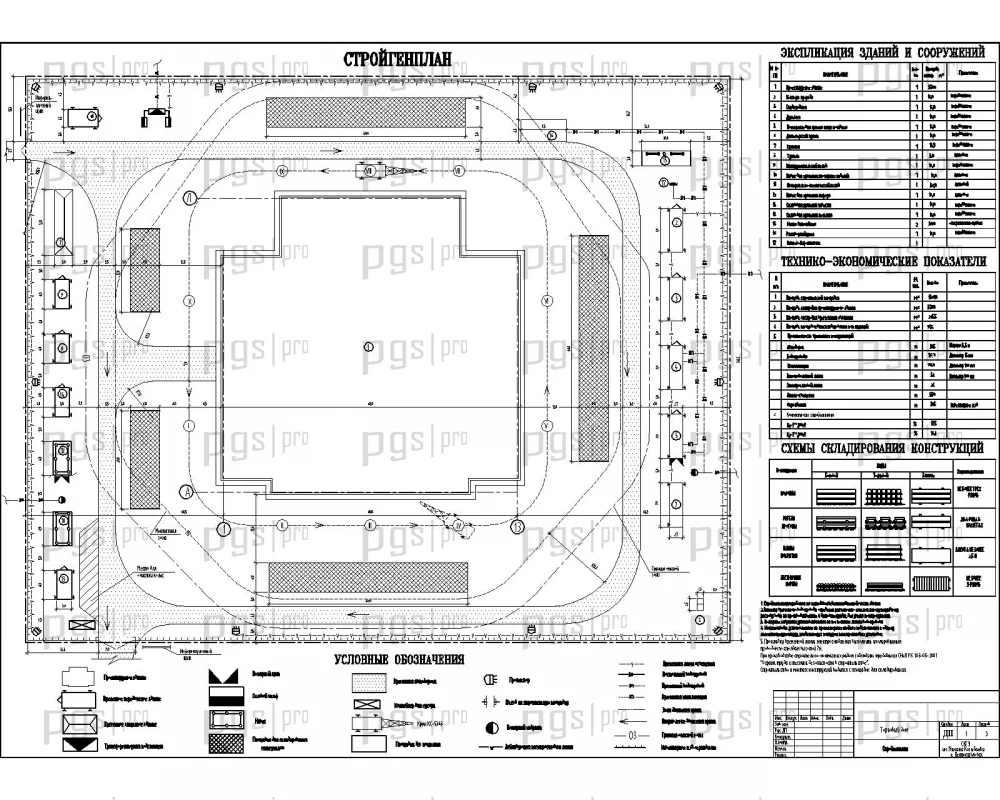

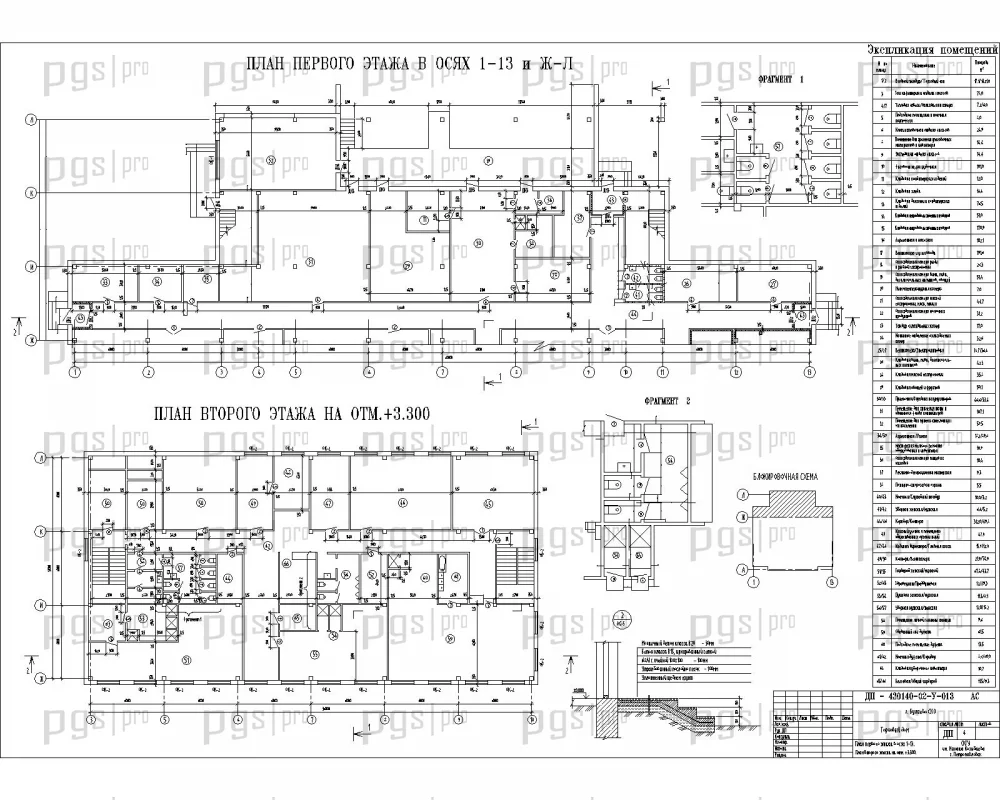

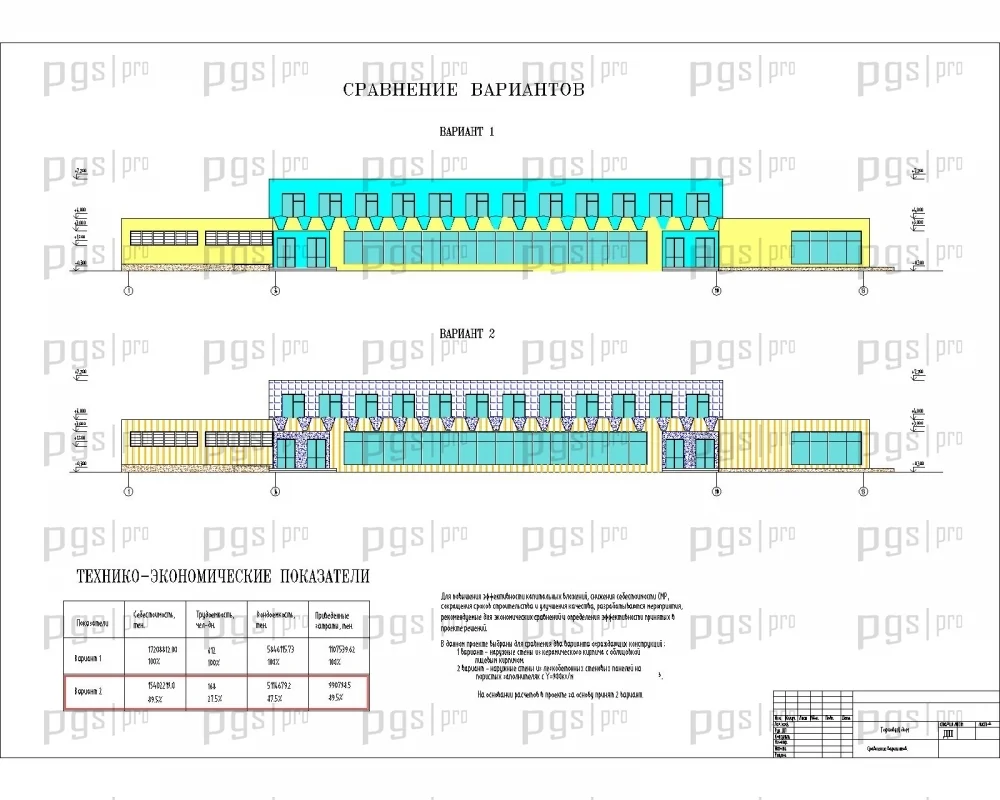

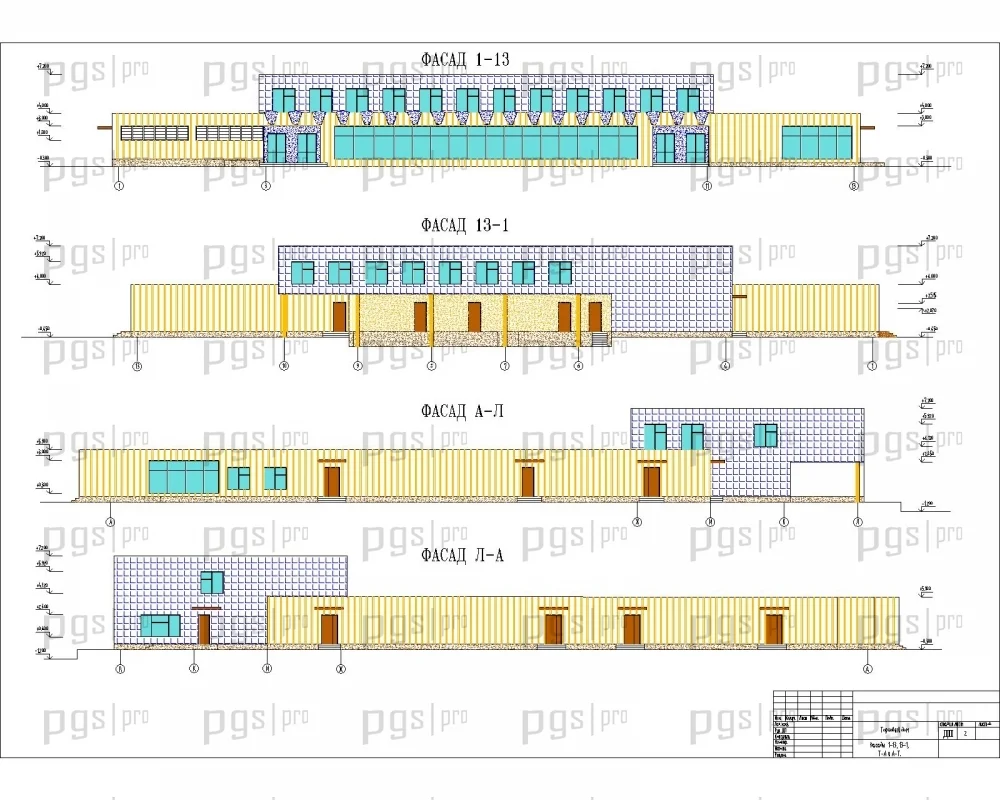

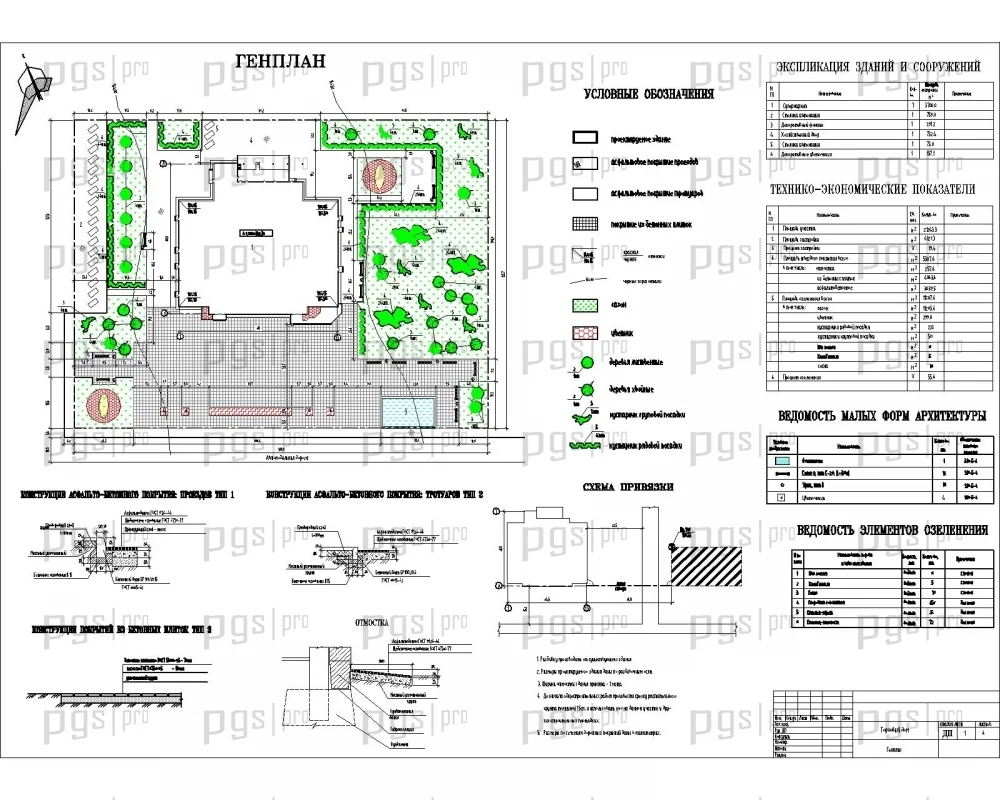

Состав графической части: фасады, генеральный план, план первого и второго этажа, план первого этажа с узлами, разрезы, план кровли, конструирование плиты, конструирование колонны, конструирование фундамента, технологическая карта на устройство полов, сравнение вариантов, календарный план производства работ, стройгенплан.

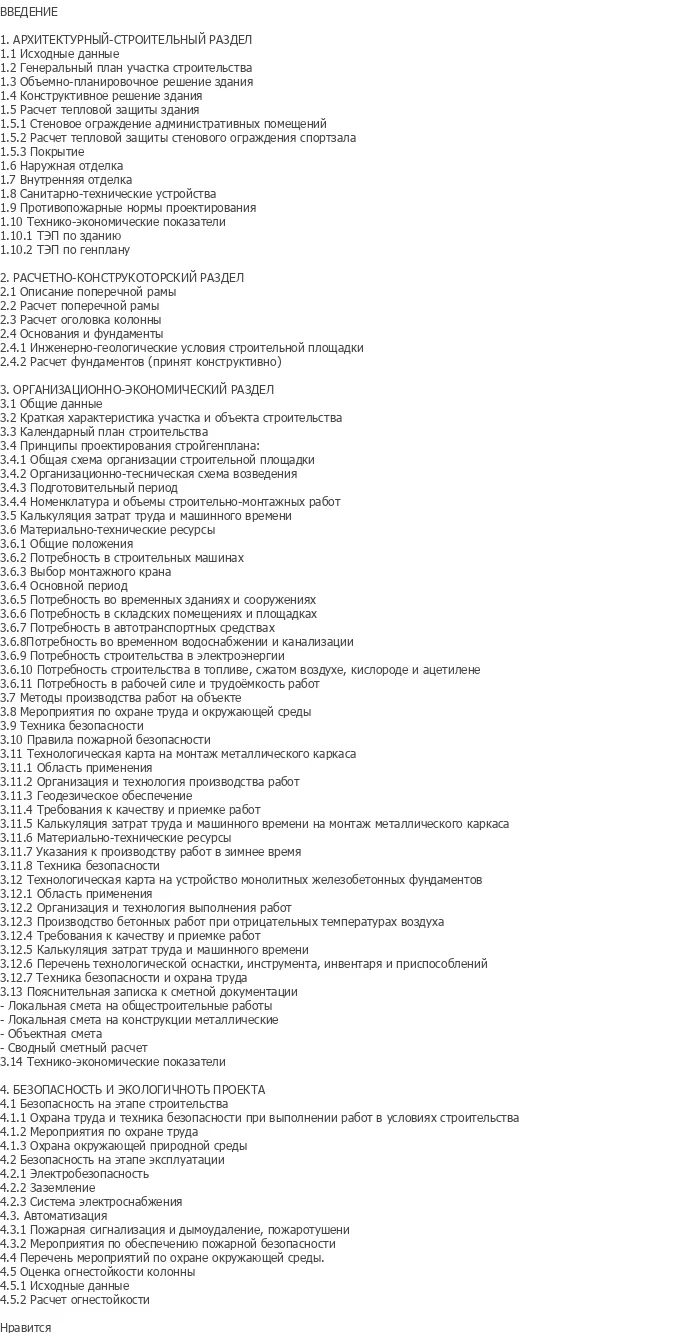

Состав пояснительной записки: введение, архитектурно-строительный раздел (исходные данные, генплан, объемно-планировочное решение, конструктивное решение, расчет тепловой защиты, наружная и внутренняя отделка, санитарно-технические устройства, противопожарные нормы, технико-экономические показатели), расчетно-конструкторский раздел (описание и расчет поперечной рамы, расчет оголовка колонны, основания и фундаменты, инженерно-геологические условия), организационно-экономический раздел (календарный план, принципы проектирования стройгенплана, калькация затрат, материально-технические ресурсы, технологические карты, сметная документация), безопасность и экологичность проекта.

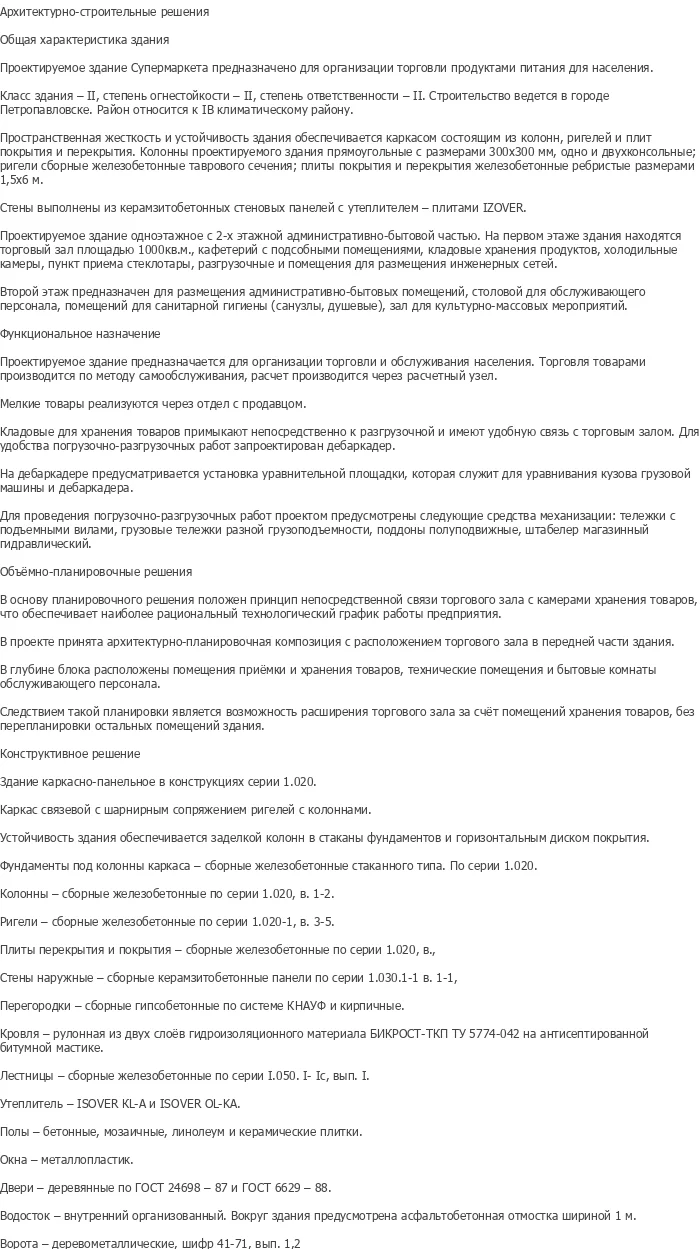

Проектируемое здание — торговый дом (супермаркет), предназначенный для организации торговли продуктами питания для населения. Класс здания — II, степень огнестойкости — II, степень ответственности — II. Строительство ведется в городе Петропавловске, район относится к IV климатическому району. Данный шаблон проекта разработан с учетом современных требований к функциональности и эстетике общественной застройки.

Здание одноэтажное с двухэтажной административно-бытовой частью. На первом этаже находятся торговый зал площадью 1000 кв.м, кафетерий с пособными помещениями, кладовые хранения продуктов, холодильные камеры, пункт приема стеклотары, разгрузочные и помещения для размещения инженерных сетей. Второй этаж предназначен для размещения административно-бытовых помещений, столовой для обслуживающего персонала, помещений для санитарной гигиены (санузлы, душевые), зал для культурно-массовых мероприятий.

Функциональное назначение здания — организация торговли и обслуживания населения. Торговля товарами производится по методу самообслуживания, расчет производится через расчетный узел. Мелкие товары реализуются через отдел с продавцом. Кладовые для хранения товаров примыкают непосредственно к разгрузочной и имеют удобную связь с торговым залом. Для удобства погрузочно-разгрузочных работ запроектирован дебаркадер.

В основу планировочного решения положен принцип непосредственной связи торгового зала с камерами хранения товаров, что обеспечивает наиболее рациональный технологический график работы предприятия. В проекте принята архитектурно-планировочная композиция с расположением торгового зала в передней части здания.

В глубине блока расположены помещения приема и хранения товаров, технические помещения и бытовые комнаты обслуживающего персонала. Следствием такой планировки является возможность расширения торгового зала за счет помещений хранения товаров без перепланировки остальных помещений здания.

В дебаркадере предусматривается установка уравнительной площадки, которая служит для уравнивания кузова грузовой машины и дебаркадера. Для проведения погрузочно-разгрузочных работ проектом предусмотрены следующие средства механизации: тележки с подъемными вилами, грузовые тележки разной грузоподъемности, поддоны полуподвинные, штабелер магазинный гидравлический.

Окна — металлопластиковые. Двери — деревянные по ГОСТ 24698-87 и ГОСТ 6629-88. Водосток — внутренний организованный. Вокруг здания предусмотрена асфальтобетонная отмостка шириной 1 м. Ворота — деревометаллические, шифр 41-71, вып. 1,2.

Пространственная жесткость и устойчивость здания обеспечивается каркасом, состоящим из колонн, ригелей и плит покрытия и перекрытия. Колонны проектируемого здания прямоугольные с размерами 300х300 мм, одно и двухконсольные круглые сборные железобетонные таврового сечения; плиты покрытия и перекрытия железобетонные ребристые размером 1,5х6 м.

Стены выполнены из керамзитобетонных стеновых панелей с утеплителем — плитами ISOVER. Здание каркасно-панельное в конструкциях серии 1.020. Каркас связевой с шарнирным сопряжением ригелей с колоннами. Устойчивость здания обеспечивается заделкой колонн в стаканы фундаментов и горизонтальным диском покрытия.

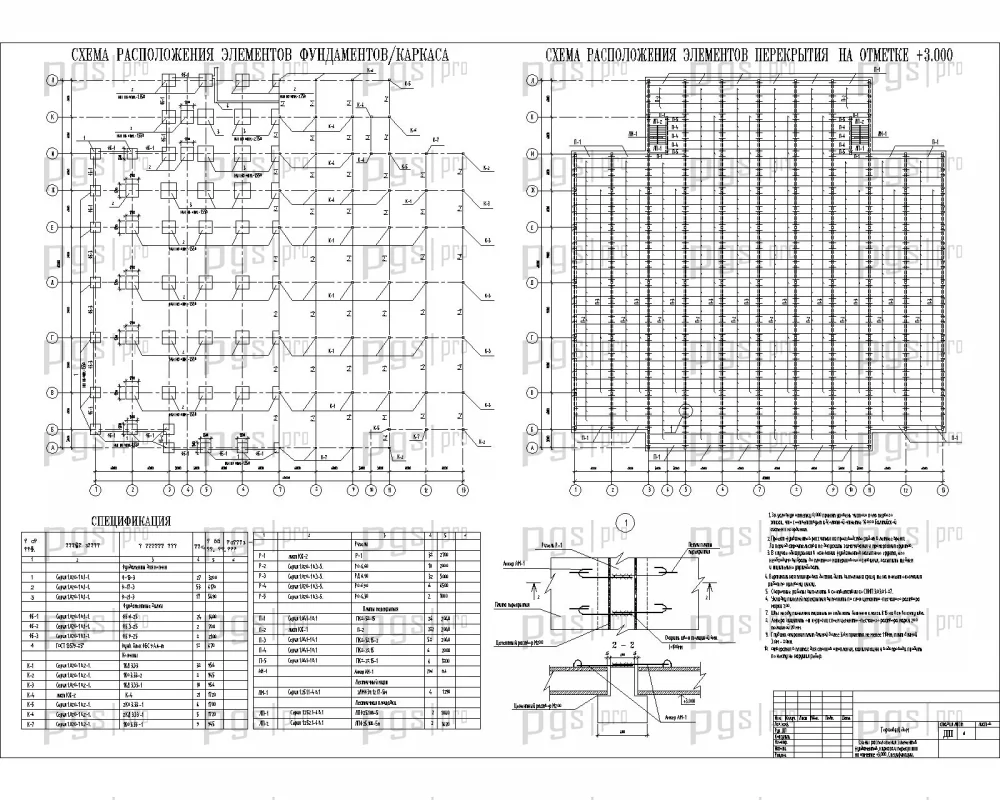

Фундаменты под колонны каркаса — сборные железобетонные стаканного типа по серии 1.020. Колонны — сборные железобетонные по серии 1.020, в. 1-2. Ригели — сборные железобетонные по серии 1.020-1, в. 3-5. Плиты перекрытия и покрытия — сборные железобетонные по серии 1.020, в.

Перегородки — сборные гипсобетонные по системе KNAUF и кирпичные. Лестницы — сборные железобетонные по серии 1.050. 1- Iс, вып. I. Утеплитель — ISOVER KL-A и ISOVER OL-KA. Полы — бетонные, мозаичные, линолеум и керамические плитки.

Организационно-экономический раздел включает календарный план строительства, принципы проектирования стройгенплана, организационно-технологическую схему возведения, подготовительный период, номенклатуру и объемы строительно-монтажных работ, калькацию затрат труда и машинного времени, материально-технические ресурсы.

Технологическая карта на монтаж металлического каркаса включает область применения, организацию и технологию производства работ, геодезическое обеспечение, требования к качеству и приемке работ, калькацию затрат труда и машинного времени, материально-технические ресурсы, указания к производству работ в зимнее время, технику безопасности.

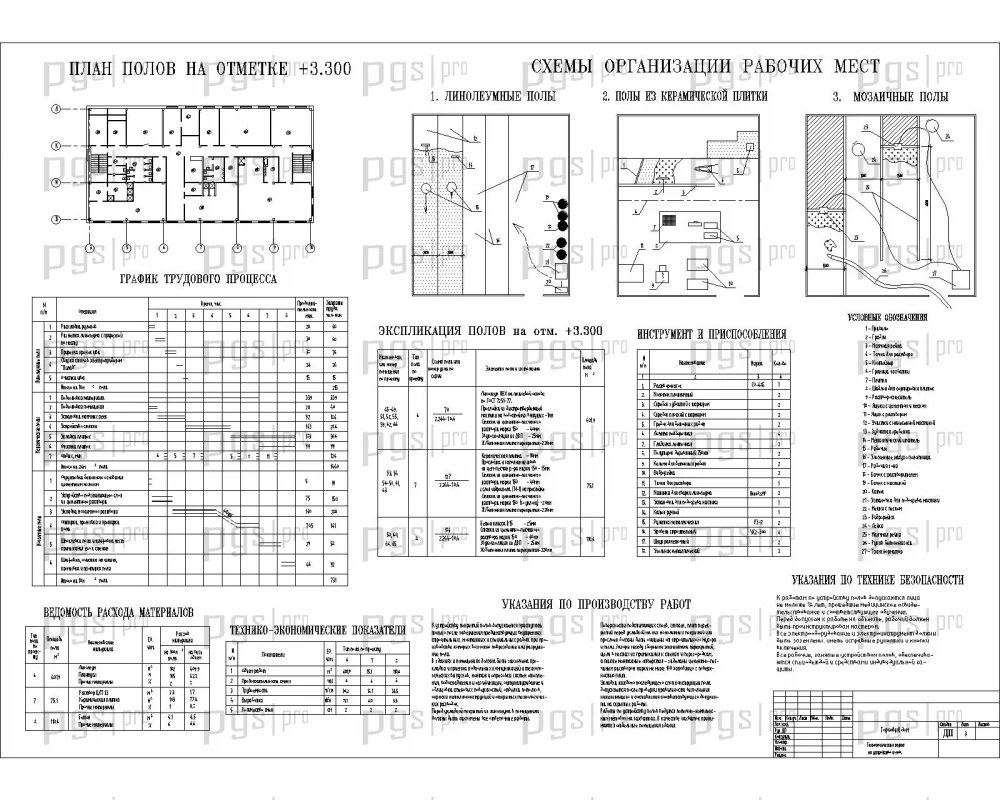

Технологическая карта на устройство монолитных железобетонных фундаментов включает организацию и технологию выполнения работ, производство бетонных работ при отрицательных температурах воздуха, требования к качеству и приемке работ, калькацию затрат труда и машинного времени, перечень технологической оснастки, инструмента, инвентаря и приспособлений, технику безопасности и охрану труда.

Сметная документация включает пояснительную записку к сметной документации, локальную смету на общестроительные работы, локальную смету на конструкции металлические, объектные сметы, сводный сметный расчет. Раздел безопасности и экологичности проекта включает безопасность на этапе строительства, охрану труда и технику безопасности, мероприятия по охране окружающей природной среды, безопасность на этапе эксплуатации, электробезопасность, заземление, систему электроснабжения, автоматизацию, пожарную сигнализацию и дымоудаление, оценку огнестойкости колонны.

Диплом №1233 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 12 листов графики AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Современный объект: торговый дом (супермаркет) — актуальная тематика для дипломной работы по специальности ПГС.
• Разнообразие конструкций: фундаменты, колонны, ригели, плиты покрытия и перекрытия, стены, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на монтаж металлического каркаса и устройство монолитных железобетонных фундаментов, календарный план, стройгенплан, сметная документация.
• Функциональная планировка: торговый зал 1000 кв.м, административно-бытовая часть, кафетерий, столовая, зал для культурно-массовых мероприятий.
• Инженерная специфика: дебаркадер с уравнительной площадкой, средства механизации погрузочно-разгрузочных работ.
• Экологичность и безопасность: разделы по охране труда, окружающей среды, пожарной безопасности, оценке огнестойкости конструкций.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
