Диплом №1237 "16-ти этажное здание гостиницы в г. Сухум"

Проектируемый объект — 16-ти этажное здание гостиницы в городе Сухум с подвальным этажом и габаритными размерами 30×30 м. Данный ПГС дипломный проект разработан с учетом современных требований к высотным зданиям, энергоэффективности и функциональности. Проектируемое здание отеля будет «визитной карточкой» города Сухум на въезде в город с восточного направления. Учитывая необходимость восприятия здания с разнообразных видовых точек «панорама, перспектива, фасад, фрагменты», выбрана высотная объемно-пространственная композиция с архитектурными акцентами по фасаду. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1237 предлагает полный комплект документации.

Здание представляет собой шестнадцатиэтажный объем с габаритными размерами 30х30м. Динамичность здания придают полукруглые в плане объемы, акцентирующие наиболее просматриваемые углы здания. Масштаб здания задает мощный цоколь на высоту трех этажей, с выявленным входом и крупное поэтажное членение плоскостей стен балконами. Большие плоскости остекления контрастируют с глухими участками стен. Верхние этажи, формирующие силуэт здания, решены в другой архитектурной стилистике и цветовой гамме.

Технико-экономические показатели по зданию: строительный объем — 40593,15 м3, площадь застройки — 980,97 м2. Высота этажей принята: для подвального — 2,2 м; для первого этажа — 4,2 м; для второго этажа — 3,0 м; для 3–15-го этажей — 2,7 м; для шестнадцатого — 4,2 м.

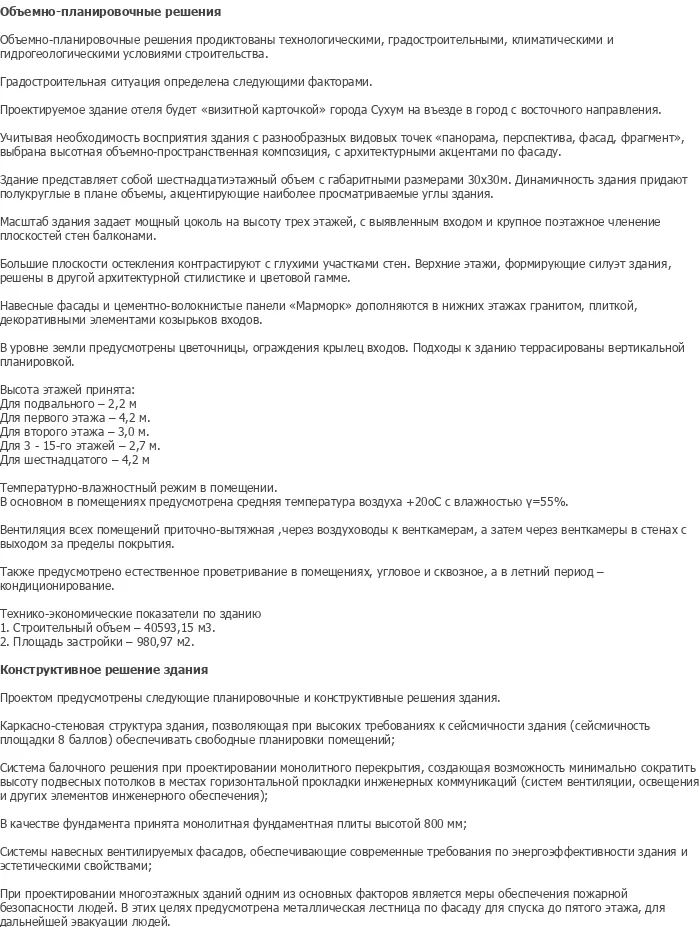

Объемно-планировочные решения продиктованы технологическими, градостроительными, климатическими и природно-геологическими условиями строительства. Градостроительная ситуация определена следующими факторами. Проектируемое здание отеля будет «визитной карточкой» города Сухум на въезде в город с восточного направления. Учитывая необходимость восприятия здания с разнообразных видовых точек «панорама, перспектива, фасад, фрагменты», выбрана высотная объемно-пространственная композиция с архитектурными акцентами по фасаду.

Навесные фасады и цементно-волокнистые панели «Мармор» дополняются в нижних этажах гранитом, плиткой, декоративными элементами козырьков входов. В уровне земли предусмотрены цветочницы, ограждения крылец входов. Подходы к зданию террасированы вертикальной планировкой. Вертикальная связь в здании осуществляется по двум основным лестничным клеткам. В административном здании запроектированы лифты.

Температурно-влажностный режим в помещениях: в основном в помещениях предусмотрена средняя температура воздуха +20оС с влажностью у=55%. Вентиляция всех помещений приточно-вытяжная, через воздуховоды к венткамерам, а затем через венткамеры в стенах с выходом за пределы покрытия. Также предусмотрено естественное проветривание в помещениях, угловое и сквозное, а в летний период — кондиционирование.

Проектом предусмотрены следующие планировочные и конструктивные решения здания. Каркасно-стеновая структура здания, позволяющая при высоких требованиях к сейсмичности здания (сейсмичность площадки 9 баллов) обеспечивать свободные планировки помещений. Система сборного решения при проектировании монолитного перекрытия, создающая возможность минимально сократить высоту подвесных потолков в местах горизонтальной прокладки инженерных коммуникаций (систем вентиляции, освещения и других элементов инженерного обеспечения).

В качестве фундамента принята монолитная фундаментная плита высотой 800 мм. Системы навесных вентилируемых фасадов, обеспечивающие современные требования по энергоэффективности здания и эстетические свойства. При проектировании многоэтажных зданий одним из основных факторов является меры обеспечения пожарной безопасности людей. В этих целях предусмотрена металлическая лестница по фасаду для спуска до пятого этажа, для дальнейшей эвакуации людей.

Расчетно-конструктивная часть проекта включает исходные данные, расчет элементов здания, сбор нагрузок, параметры расчета на сейсмические воздействия, расчет здания, конструирование несущих элементов здания, подбор сечения арматуры фундаментной плиты. Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

Раздел технологии строительного производства включает анализ условий строительства, общие сведения об объекте, выбор монтажных приспособлений, выбор монтажного крана по техническим параметрам, методы производства работ: армированные работы (на этаже), опалубочные работы, бетонные работы, каменная кладка. Разработка технологической карты на устройство монолитных стен и колонн. Калькуляция трудовых затрат. Расчет состава комплексной бригады. Описание принятой технологии производства работ: подача бетонной смеси бетононасосом, монтаж и разборка бетоновода.

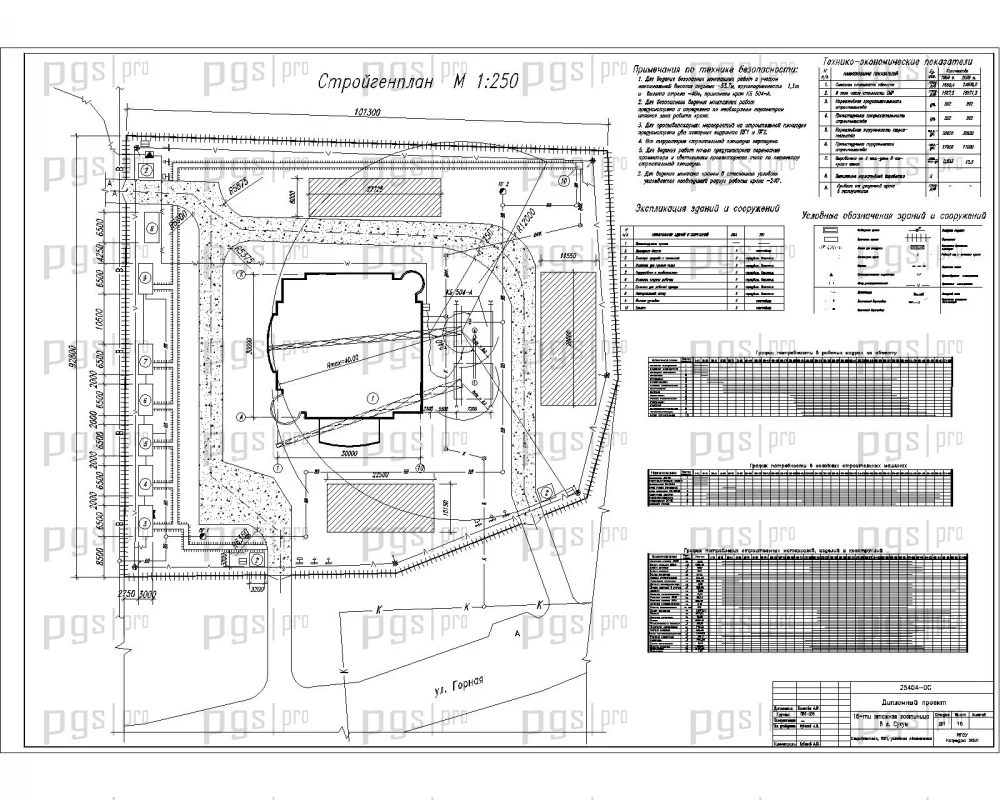

Раздел организации, планирование и управление в строительстве включает подсчет объемов строительно-монтажных работ, расчет и построение сетевого графика: таблица работ и ресурсов сетевого графика, сетевой график и его оптимизация. Стройгенплан: общие положения, проектирование стройгенплана, расчет потребности во внутрипостроечных транспортных средствах, расчет потребности в воде для нужд строительства и определение диаметра труб временного водопровода, расчет потребности в электроэнергии выбор трансформаторов и определение сечения проводов временных электросетей, организационно-технологическая подготовка к строительству, методы производства работ. Техника безопасности, охрана труда и противопожарные мероприятия. Мероприятия по охране окружающей среды.

Раздел экономической части включает определение сметной стоимости строительства, сводный сметный расчет, объектный сметный расчет, локальный сметный расчет на общестроительные работы, локальные сметные расчеты по видам специальных работ, технико-экономические показатели. Раздел безопасности жизнедеятельности на производстве включает безопасность условий труда при обустройстве вентилируемого фасада, организация рабочих мест, порядок производства работ, экологическая безопасность: мероприятия по экологической безопасности, предусматриваемые при проектировании объекта, мероприятия по экологической безопасности в ППР, общие мероприятия по экологической безопасности, предусматриваемые в период строительства проектируемого объекта, расчетная часть. Расчет сопротивления заземляющего устройства.

Диплом №1237 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: каркасно-стеновая структура с монолитным перекрытием и монолитной фундаментной плитой высотой 800 мм — современное решение для высотных зданий.
• Сейсмостойкость: расчет на сейсмические воздействия при сейсмичности площадки 9 баллов, обеспечение свободных планировок помещений.

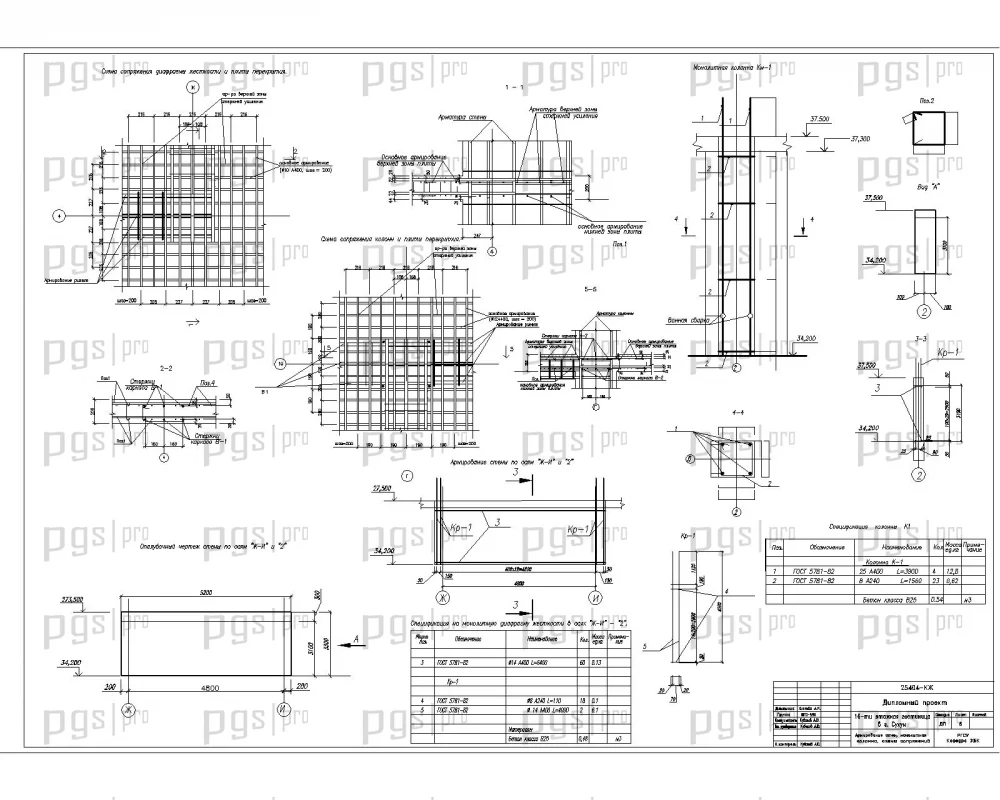

• Сложная расчетная часть: сбор нагрузок, параметры расчета на сейсмические воздействия, расчет здания, конструирование несущих элементов, подбор сечения арматуры фундаментной плиты.
• Энергоэффективность: системы навесных вентилируемых фасадов, обеспечивающие современные требования по энергоэффективности здания.
• Полная комплектация: 211 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Практическая направленность: технологическая карта на монолитное перекрытие, сетевой график, стройгенплан, технико-экономические показатели.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1237 по доступной цене — 4 000 рублей.
