Диплом №1238 "Административное торговое здание в г. Новороссийск"

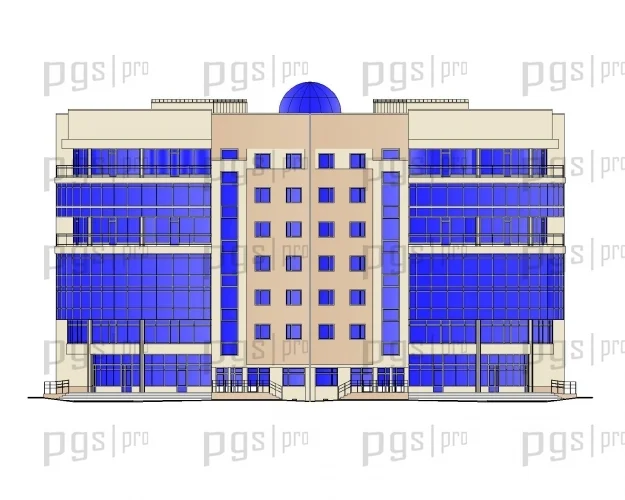

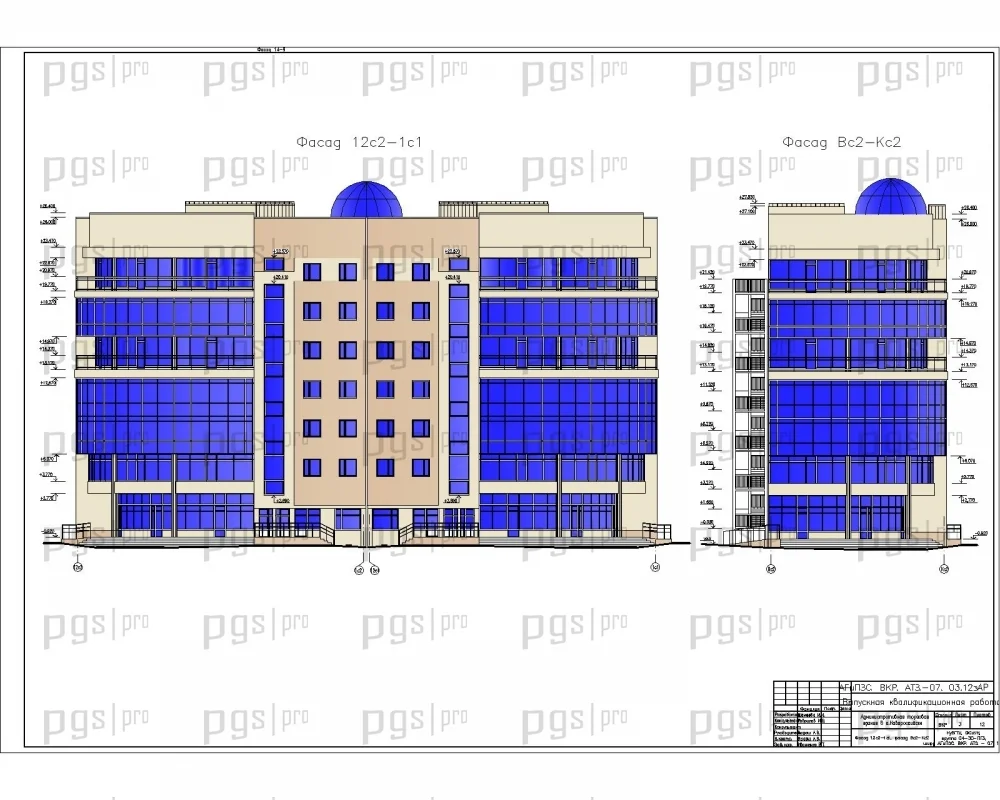

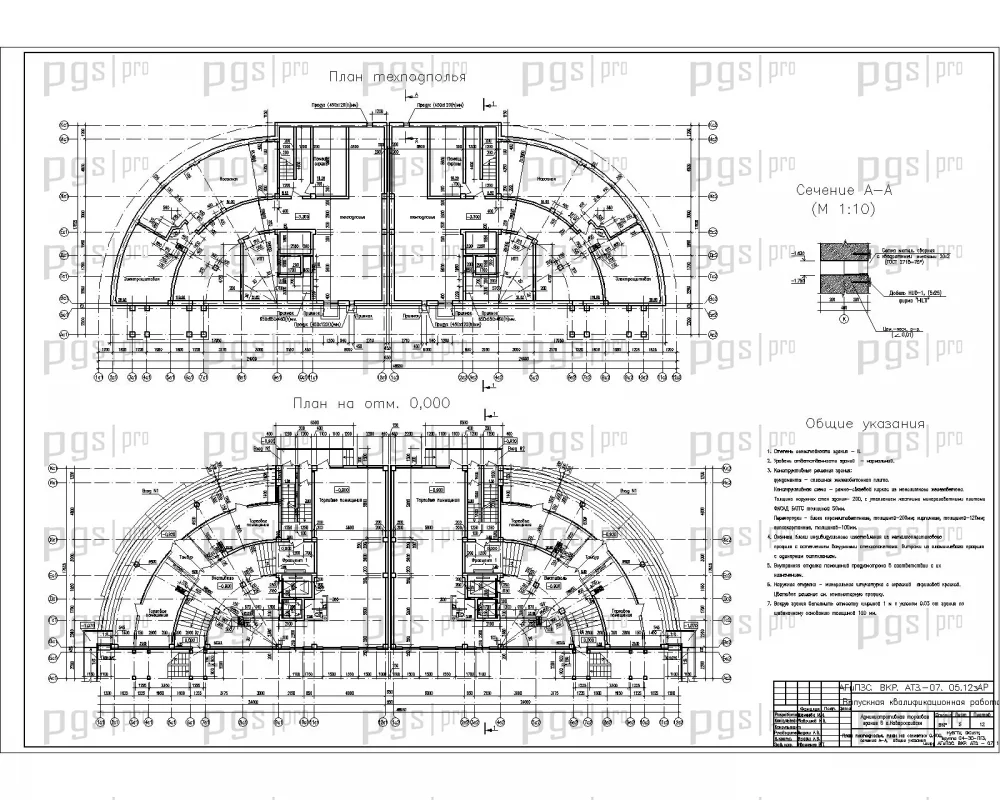

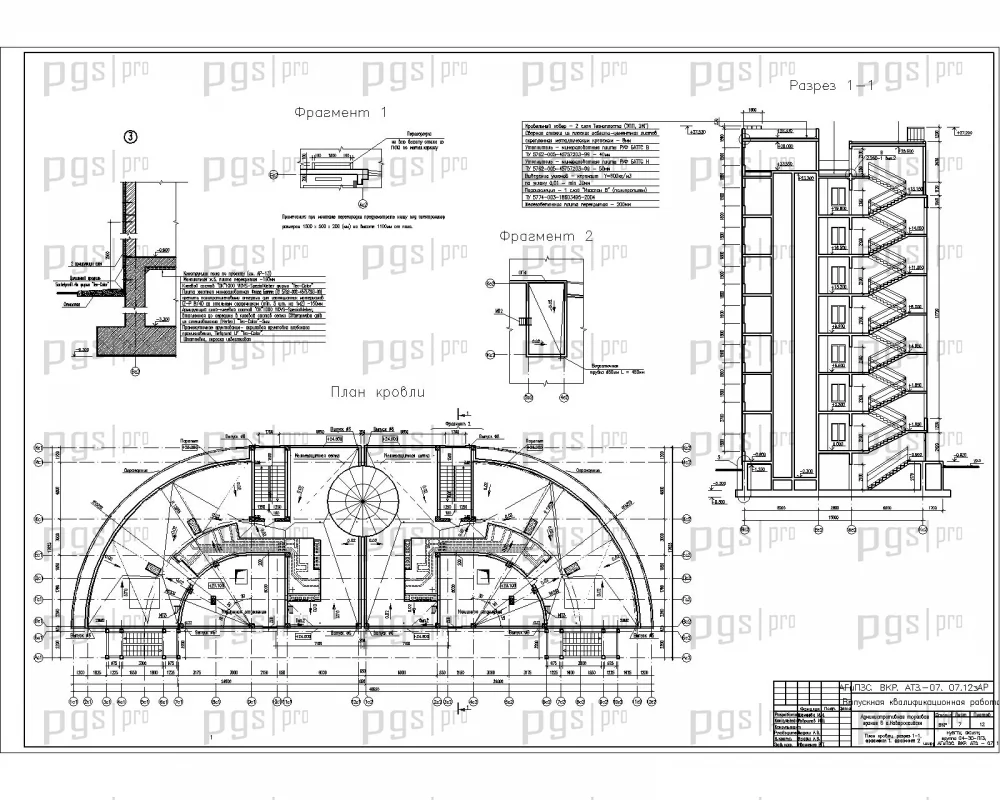

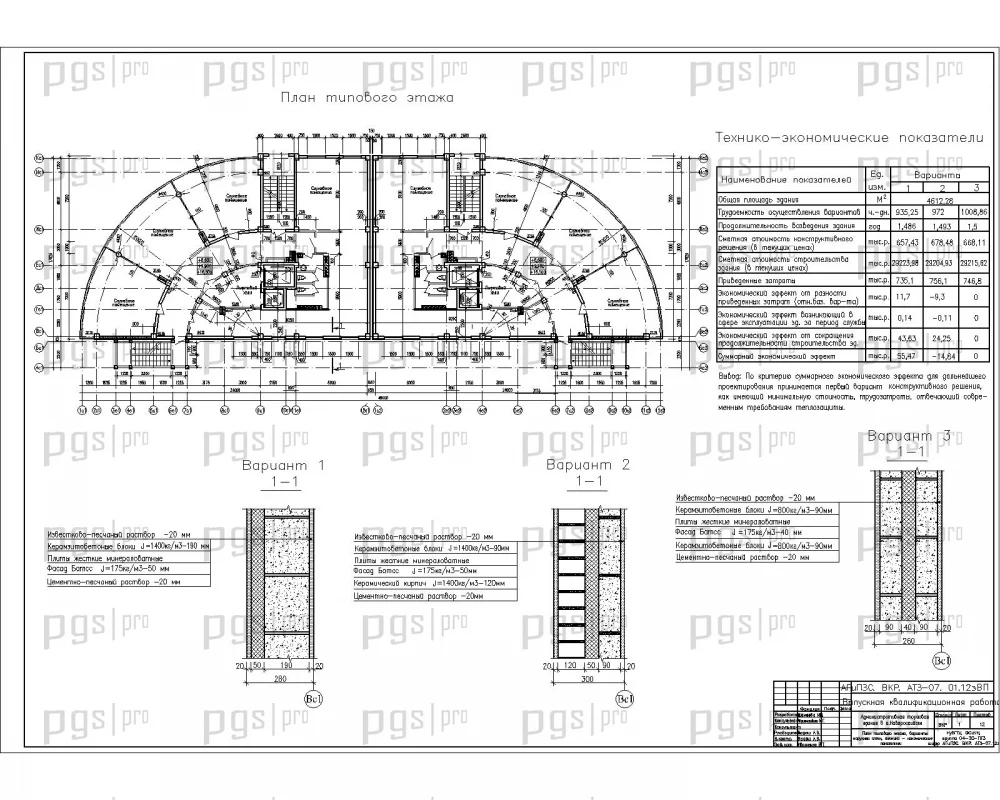

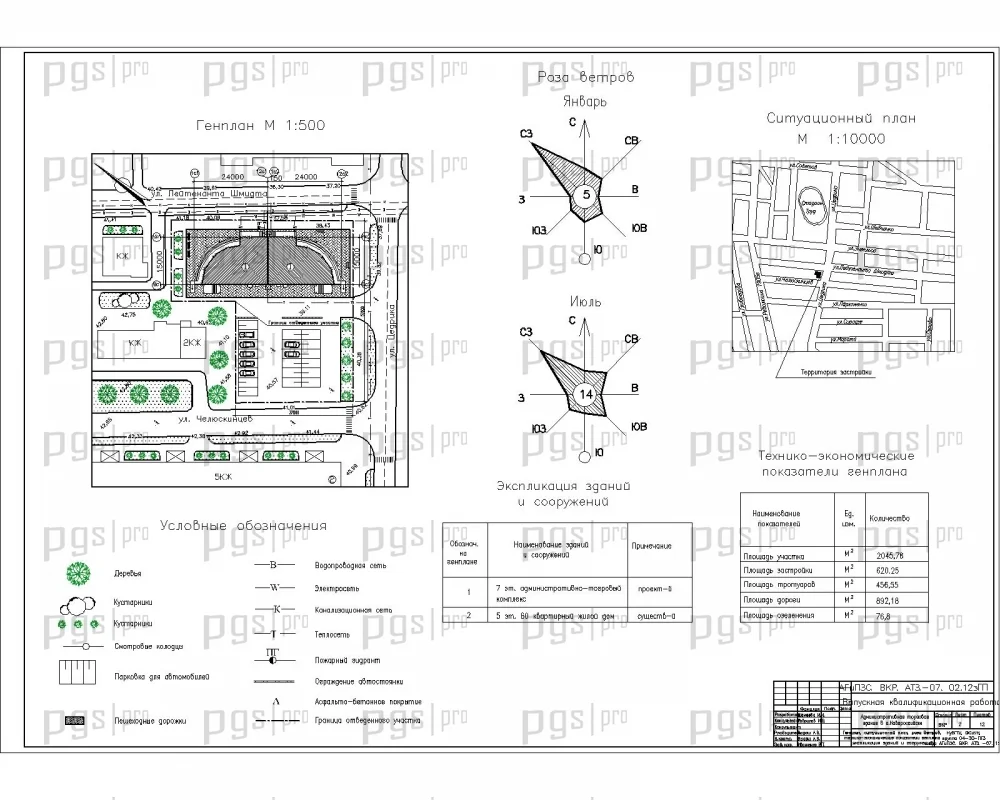

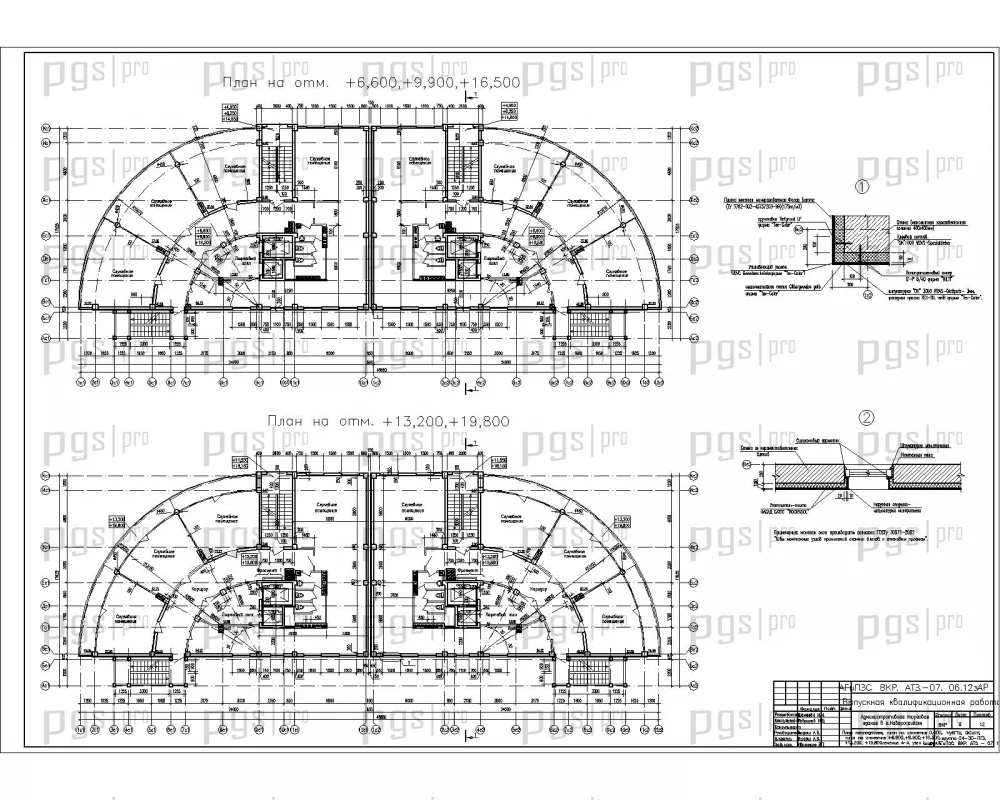

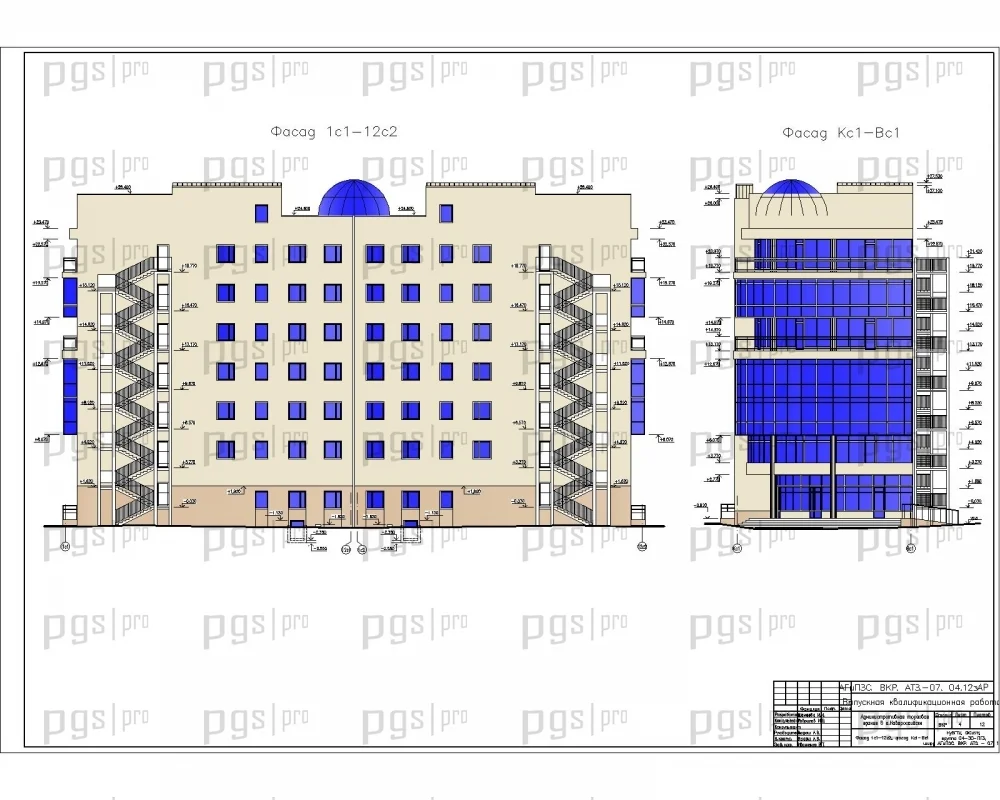

Состав графической части: фасады, генеральный план, план типового этажа, план на отметке 0.000, план техподполья, планы на отметках +6.600, +9.900, +13.200, +16.500, +19.800, план кровли, разрез, узлы, конструирование фундаментов, технологическая схема возведения монолитного перекрытия, сетевой график, линейный график, стройгенплан.

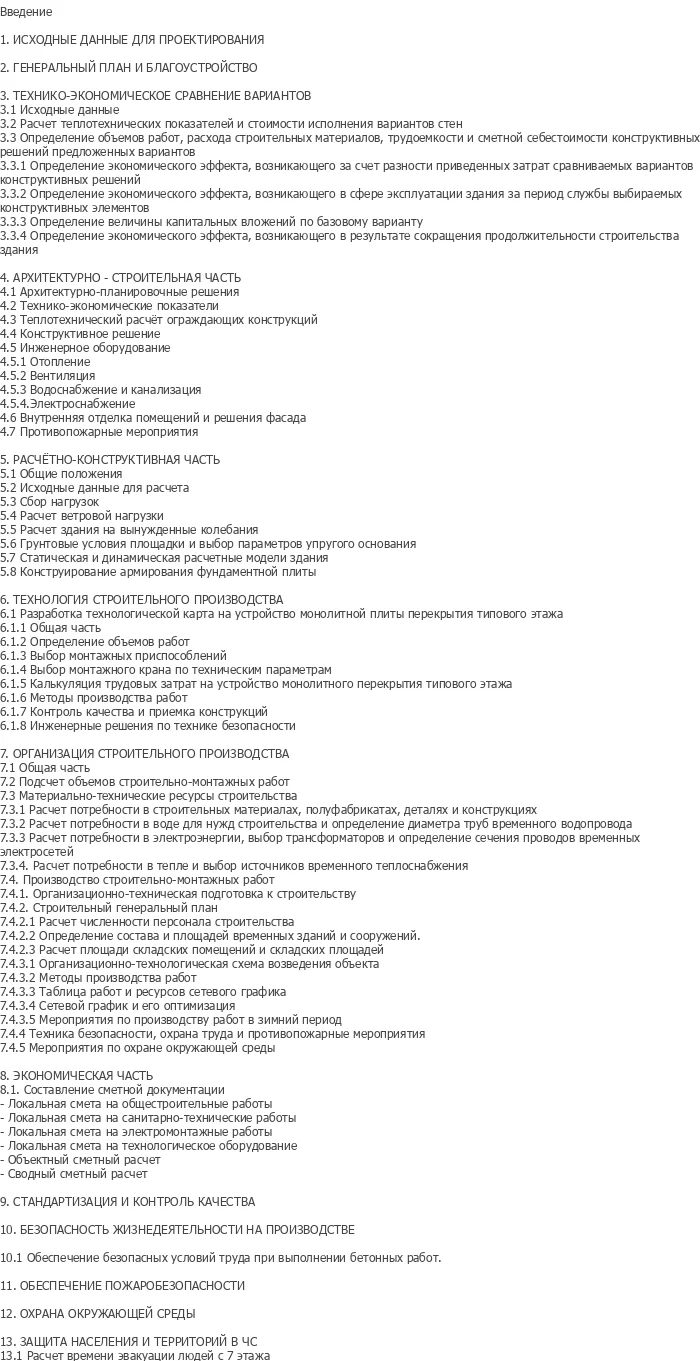

Состав пояснительной записки: исходные данные для проектирования, генеральный план и благоустройство, технико-экономическое сравнение вариантов, архитектурно-строительная часть, расчетно-конструктивная часть, технология строительного производства, организация строительного производства, экономическая часть, стандартизация и контроль качества, безопасность жизнедеятельности на производстве, обеспечение пожаробезопасности, охрана окружающей среды, защита населения и территорий в ЧС.

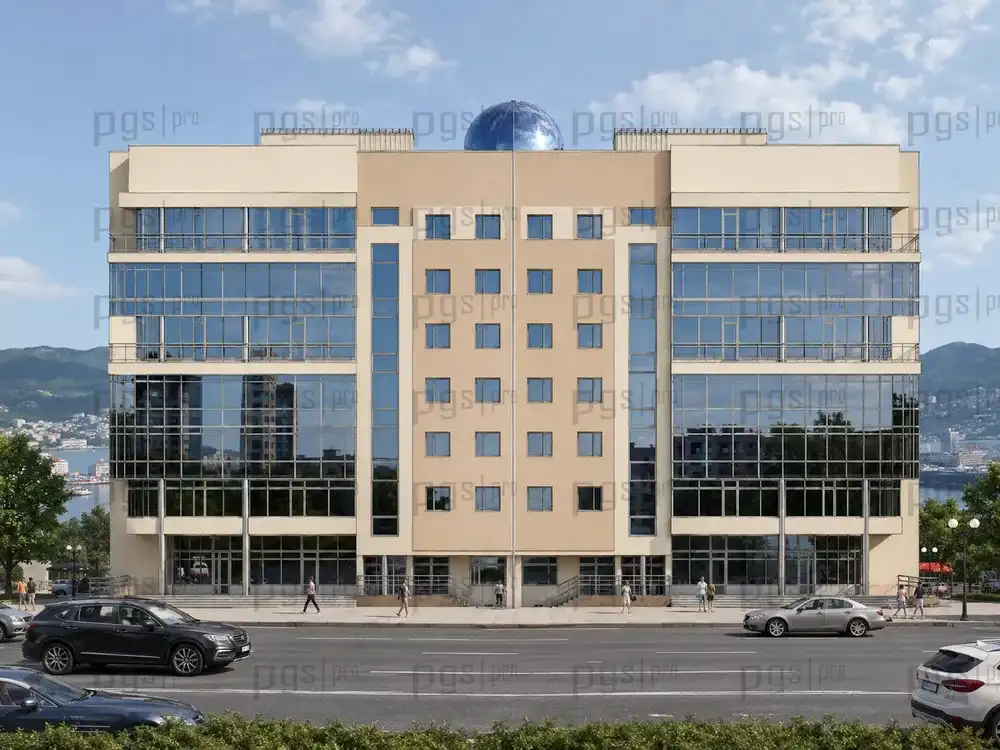

Проектируемый объект — административно-торговое здание в центральной части г. Новороссийска на пересечении ул. Цедрика и ул. Л. Шмидта в сложившемся 8-9-этажном и многоэтажном застройке. Здание 7-ми этажное, разделено антисейсмическим швом по всей высоте на 2 блок-секции. На первом этаже расположены: пост охраны, торговые бутики и кафетерий. На втором-седьмом этажах предусмотрены офисные помещения.

Здание имеет сложную форму в плане с различной этажностью, в связи с чем разделено антисейсмическими швами на четыре отсека. Для безопасной эксплуатации предусмотрены три лестничных клетки, а также два лифта, один из которых — противопожарный. Планировочное решение офисов и торговых помещений позволяет гибкое планировку по желанию инвестора. В подземном этаже расположены инженерно-технические помещения (насосная, электрощитовая), помещение охраны. Кровля плоская с внутренним водоотведением в ливневую канализацию.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1238 предлагает оптимальное соотношение цены и качества.

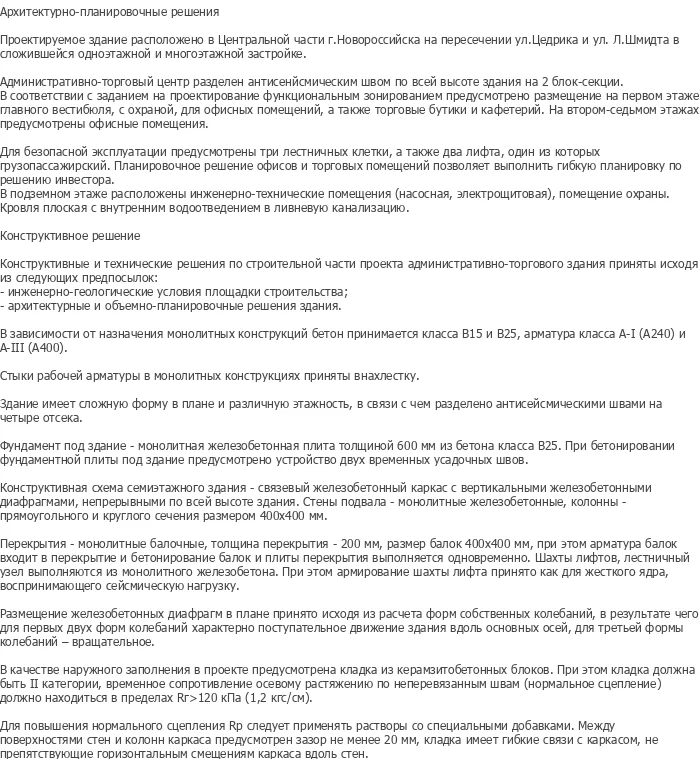

Проектируемое здание расположено в Центральной части г. Новороссийска на пересечении ул. Цедрика и ул. Л. Шмидта в сложившемся 8-9-этажном и многоэтажном застройке. Административно-торговый центр разделен антисейсмическим швом по всей высоте здания на 2 блок-секции.

В соответствии с заданием на проектирование функциональным зонированием предусмотрено размещение на первом этаже главного вестибюля, с охраной, для офисных помещений, а также торговые бутики и кафетерий. На втором-седьмом этажах предусмотрены офисные помещения. Для безопасной эксплуатации предусмотрены три лестничных клетки, а также два лифта, один из которых — противопожарный. Планировочное решение офисов и торговых помещений позволяет гибкое планировку по желанию инвестора.

В подземном этаже расположены инженерно-технические помещения (насосная, электрощитовая), помещение охраны. Кровля плоская с внутренним водоотведением в ливневую канализацию. Инженерное оборудование здания включает отопление, вентиляцию, водоснабжение и канализацию, электроснабжение. Внутренняя отделка помещений и решения фасада выполнены с учетом функционального назначения помещений и архитектурного облика здания.

Конструктивные и технические решения по строительной части проекта административно-торгового здания приняты исходя из следующих предпосылок: инженерно-геологические условия площадки строительства, архитектурные и объемно-планировочные решения здания. В зависимости от назначения монолитных конструкций бетон принимается класса В15 и В25, арматура класса А-I (А240) и А-III (А400). Стойки рабочей арматуры в монолитных конструкциях приняты внахлестку.

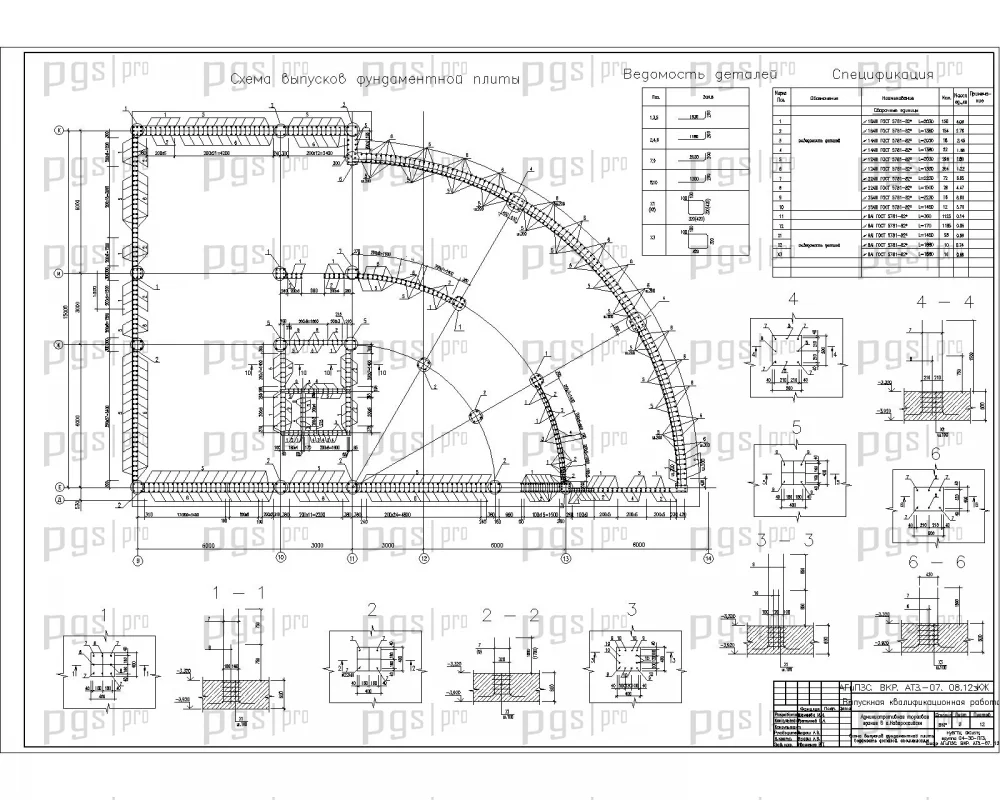

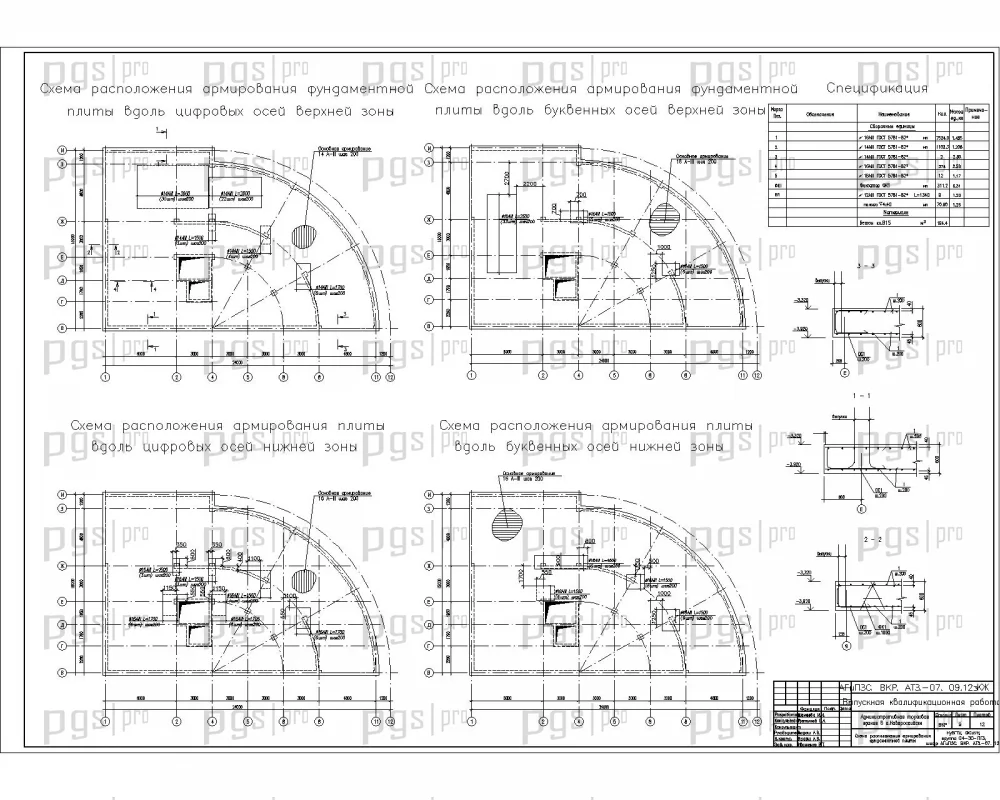

Фундамент под здание — монолитная железобетонная плита толщиной 600 мм из бетона класса В25. При бетонировании фундаментной плиты под здание предусмотрено устройство двух временных усадочных швов. Конструктивная схема семиэтажного здания — связевой железобетонный каркас с вертикальными железобетонными диафрагмами, непрерывными по всей высоте здания. Стены подвала — монолитные железобетонные, колонны — прямоугольного и круглого сечения размером 400×400 мм.

Перекрытия — монолитные балочные, толщина перекрытия 200 мм, размер балок 400×400 мм, при этом арматура балок входит в перекрытия и бетонируются балок и плиты перекрытия выполняется одновременно. Шахты лифтов, лестничный узел выполняются из монолитного железобетона. При этом армирование шахты лифта принято как для жесткого ядра, воспринимающего сейсмическую нагрузку.

Размещение железобетонных диафрагм в плане принято исходя из расчета форм собственных колебаний, в результате чего для первых двух форм колебаний характерно поступательное движение здания вдоль основных осей, для третьей формы колебаний — вращательное. Для повышения нормального сцепления Rср следует применять растворы со специальными добавками. Между поверхностями стен и колонн каркаса предусмотрен зазор не менее 20 мм, кладка имеет гибкие связи с каркасом, не препятствующие горизонтальным смещениям каркаса вдоль стен.

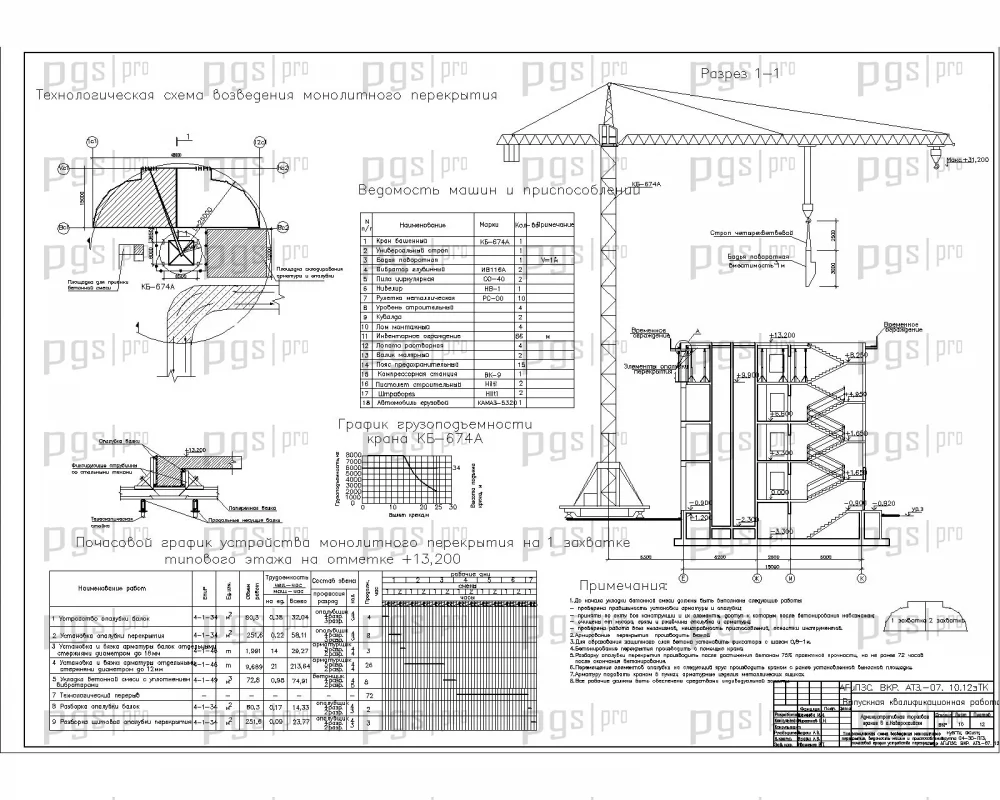

Технологическая часть проекта включает разработку технологической карты на устройство монолитной плиты перекрытия типового этажа. Общая часть включает определение объемов работ, выбор монтажных приспособлений, выбор монтажного крана по техническим параметрам, калькуляцию трудовых затрат на устройство монолитного перекрытия типового этажа, методы производства работ, контроль качества и приемку конструкций, инженерные решения по технике безопасности.

Технологическая карта на возведение монолитного перекрытия содержит область применения карты, технологию и организацию работ, мероприятия по контролю качества монтажных работ. Выбор методов производства строительно-монтажных работ осуществлен с учетом специфики монолитных железобетонных конструкций и необходимости обеспечения точности монтажа.

Организационная часть включает подсчет объемов строительно-монтажных работ, материально-технические ресурсы строительства, расчет потребности в строительных материалах, полуфабрикатах, деталях и конструкциях, расчет потребности в воде для нужд строительства и определение диаметра труб временного водопровода, расчет потребности в электроэнергии, выбор трансформаторов и определение сечения проводов временных электросетей, расчет потребности в тепле и выбор источников временного теплоснабжения.

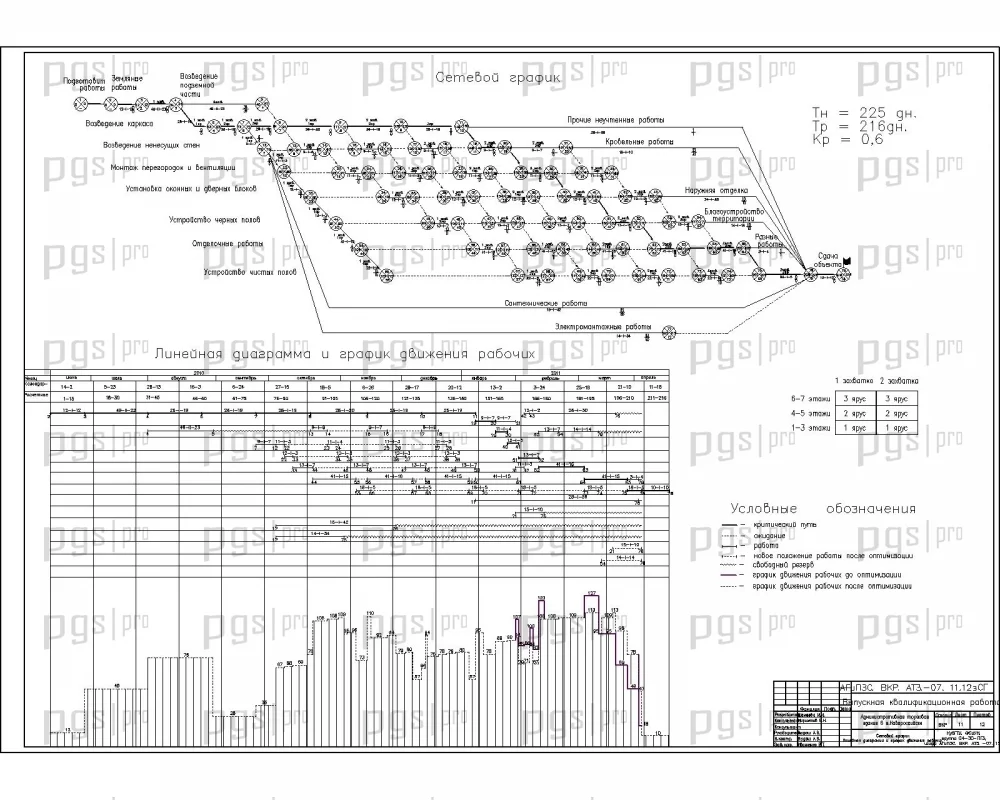

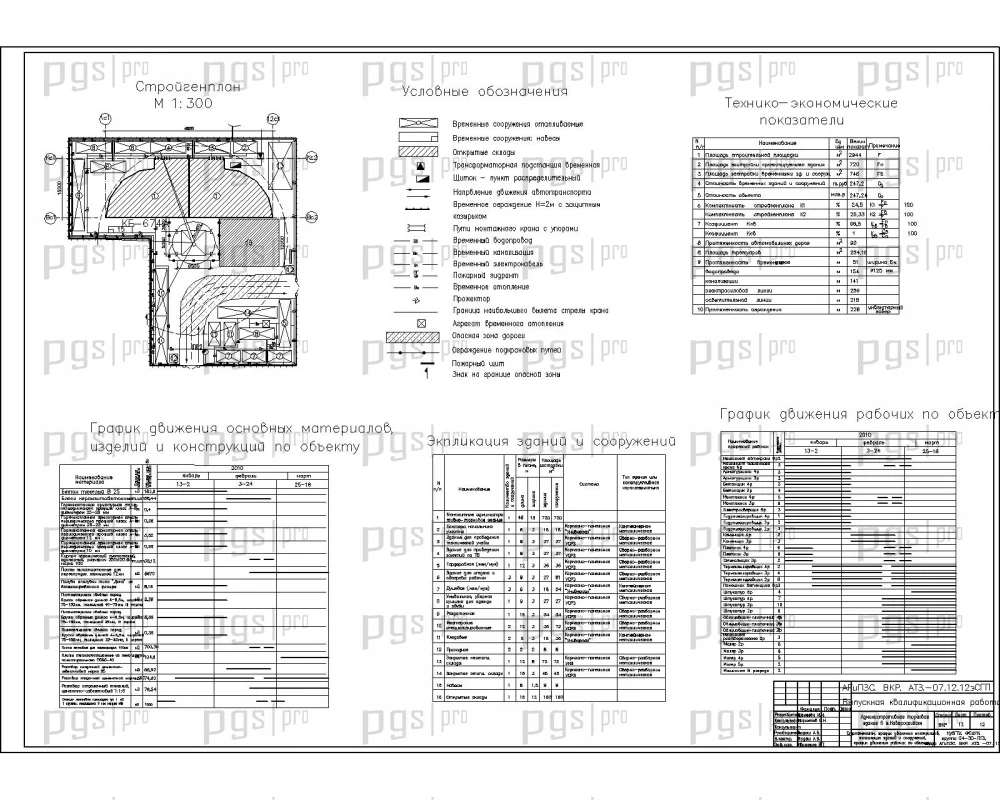

Производство строительно-монтажных работ включает организационно-техническую подготовку к строительству, строительный генеральный план: расчет численности персонала, определение состава и площадей временных зданий и сооружений, расчет площадей складских помещений и площадок. Организационно-технологическая схема возведения объекта включает методы производства работ, таблицу работ и ресурсов сетевого графика, сетевой график и его оптимизацию, мероприятия по производству работ в зимний период, технику безопасности, охрану труда и противопожарные мероприятия, мероприятия по охране окружающей среды.

Диплом №1238 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 152 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложный конструктивный объект: 7-этажное здание с антисейсмическими швами, рамно-связевой каркас, монолитные железобетонные конструкции.
• Сейсмостойкое проектирование: расчет на вынужденные колебания, размещение диафрагм жесткости по результатам расчета форм собственных колебаний.
• Современные расчетные программы: расчет конструкций выполнен в программном комплексе Лира.
• Практическая направленность: технологическая карта на возведение монолитного перекрытия, сетевой график, линейный график, стройгенплан.
• Разнообразие инженерных систем: отопление, вентиляция, водоснабжение, канализация, электроснабжение.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического и конструктивного разделов.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности, пожаробезопасности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1238 по доступной цене — 5 000 рублей.
