Диплом №1239 "Спортивный комплекс с покрытием над полноразмерным футбольным полем в г. Томск"

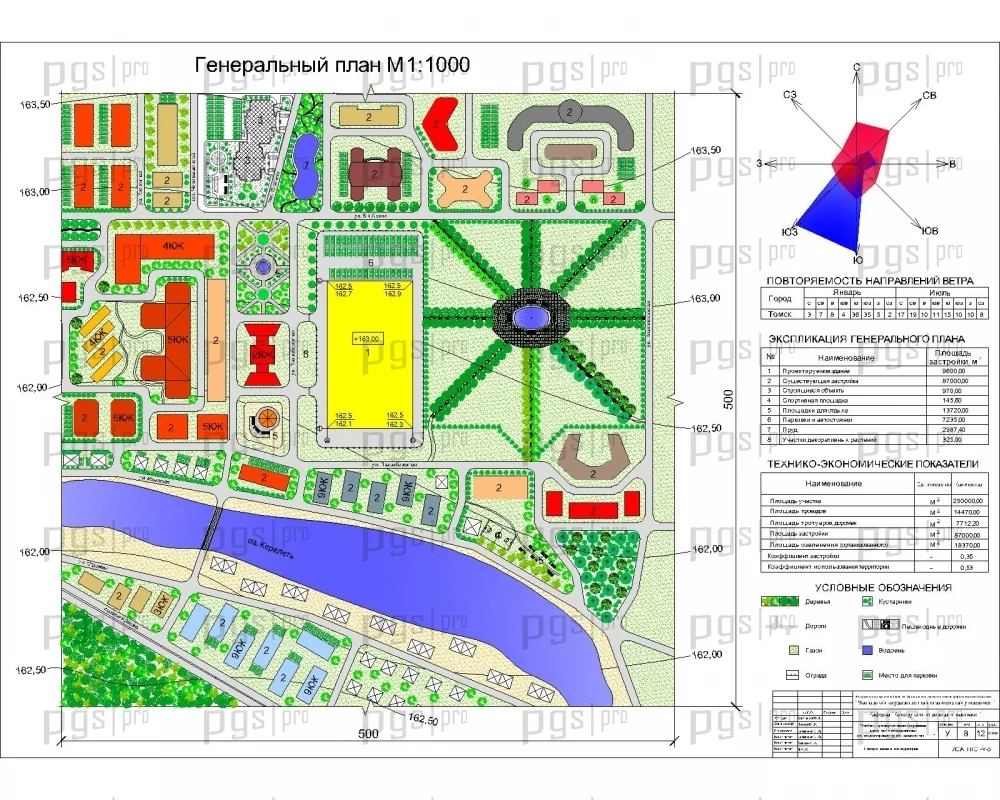

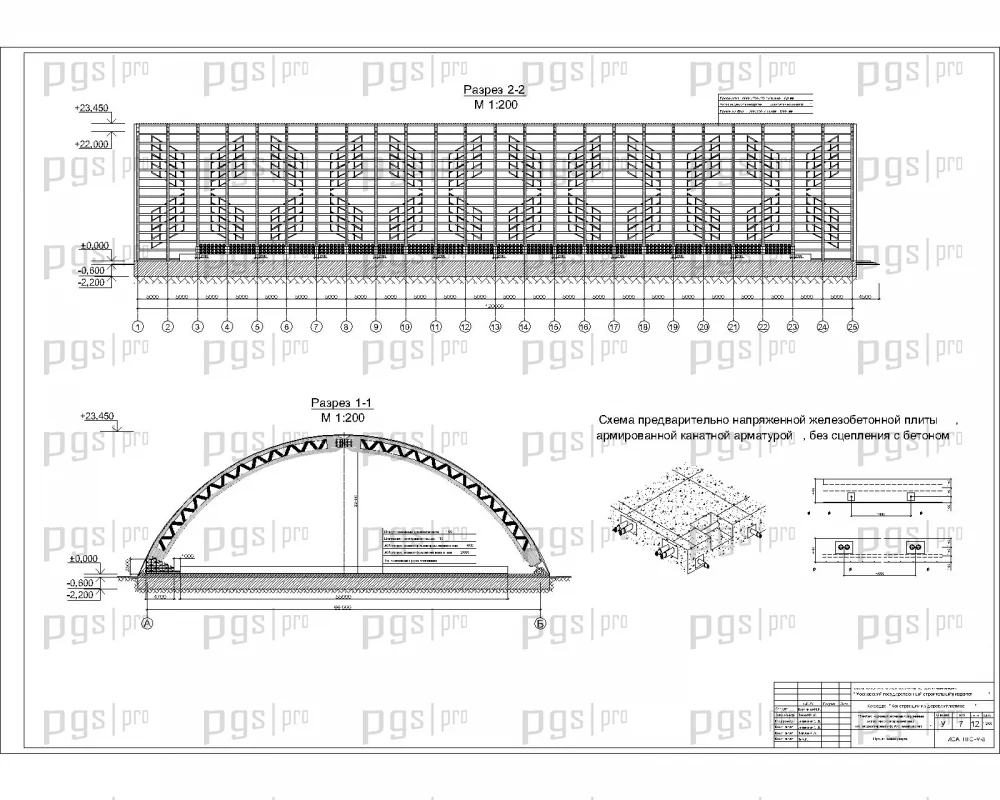

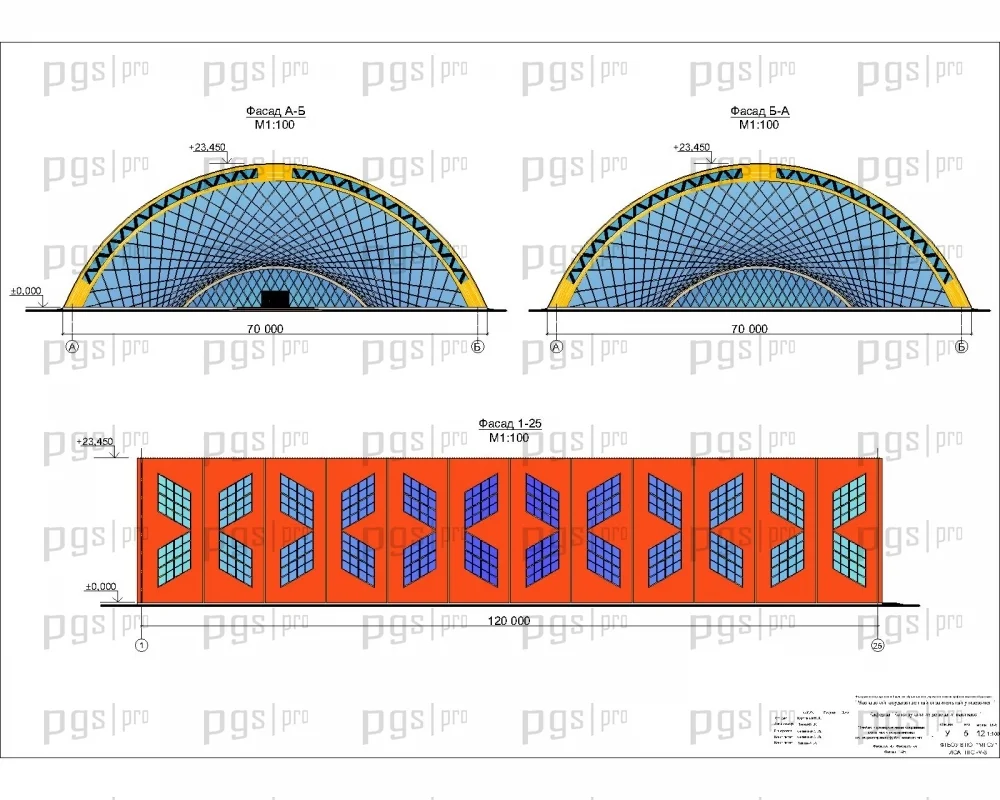

Состав графической части: фасады, генеральный план, план здания, разрезы, варианты конструктивных решений арок (трехшарнирная гнутоклееная арка сплошного сечения, трехшарнирная гнутоклееная арка сквозного сечения, крестовый свод из трехшарнирных дощатоклееных арок), технико-экономическое сравнение конструктивных решений, календарный план производства работ, ППР на монтажные работы, стройгенплан на период строительства.

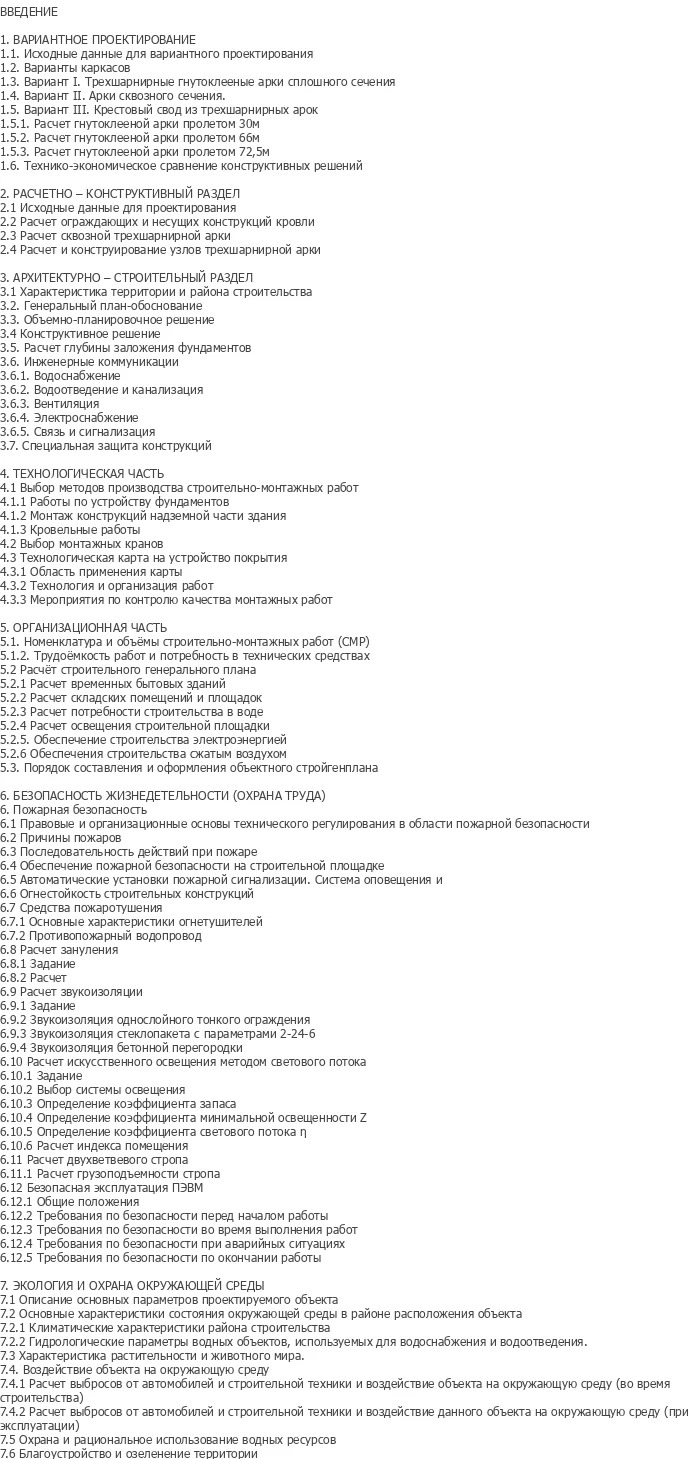

Состав пояснительной записки: вариантное проектирование, расчетно-конструктивный раздел, архитектурно-строительный раздел, технологическая часть, организационная часть, безопасность жизнедеятельности, экология и охрана окружающей среды.

Проектируемый объект — спортивный комплекс с покрытием над полноразмерным футбольным полем в г. Томске. Здание предназначено для спортивно-тренировочного и соревновательного использования и запроектировано как неотапливаемое сооружение с полноразмерным футбольным полем размерами 100×55 м с искусственным покрытием. Объект оборудован местами для зрителей на 560–600 сидячих мест, расположенных вдоль футбольного поля.

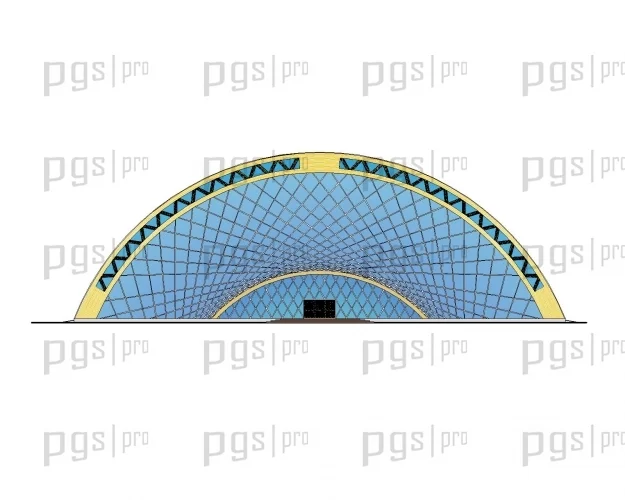

Здание имеет прямоугольную форму в плане с размерами в осях 66×120 м и высотой 22 м по основным несущим конструкциям. Архитектурный облик формируется арочной формой покрытия, обеспечивающей как функциональность пространства для футбольного поля, так и выразительность сооружения. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1239 предлагает оптимальное соотношение цены и качества.

Технико-экономические показатели объемно-планировочного решения: общая площадь здания П0 = 7920 м², площадь ограждающих конструкций С = 12300 м², строительный объем здания Vстр = 126000 м³, объемный коэффициент К2 = Vстр/П0 = 15,9, коэффициент компактности здания К3 = Vстр/С = 10,25, коэффициент экономичности форм К4 = П0/Vстр = 0,105.

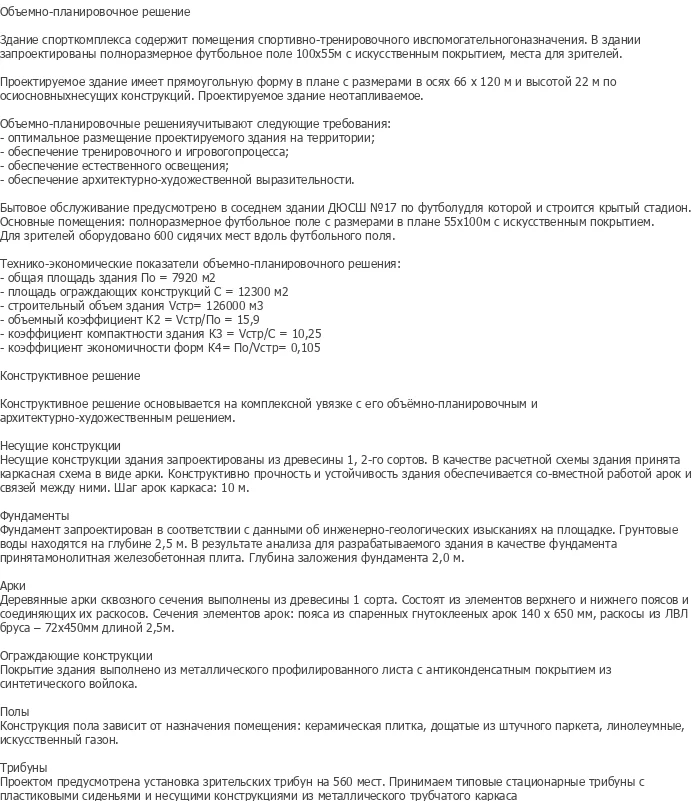

Объемно-планировочные решения здания спортивного комплекса учитывают следующие требования: оптимальное размещение проектируемого здания на территории, обеспечение тренировочного и игрового процесса, обеспечение естественного освещения, обеспечение архитектурно-художественной выразительности.

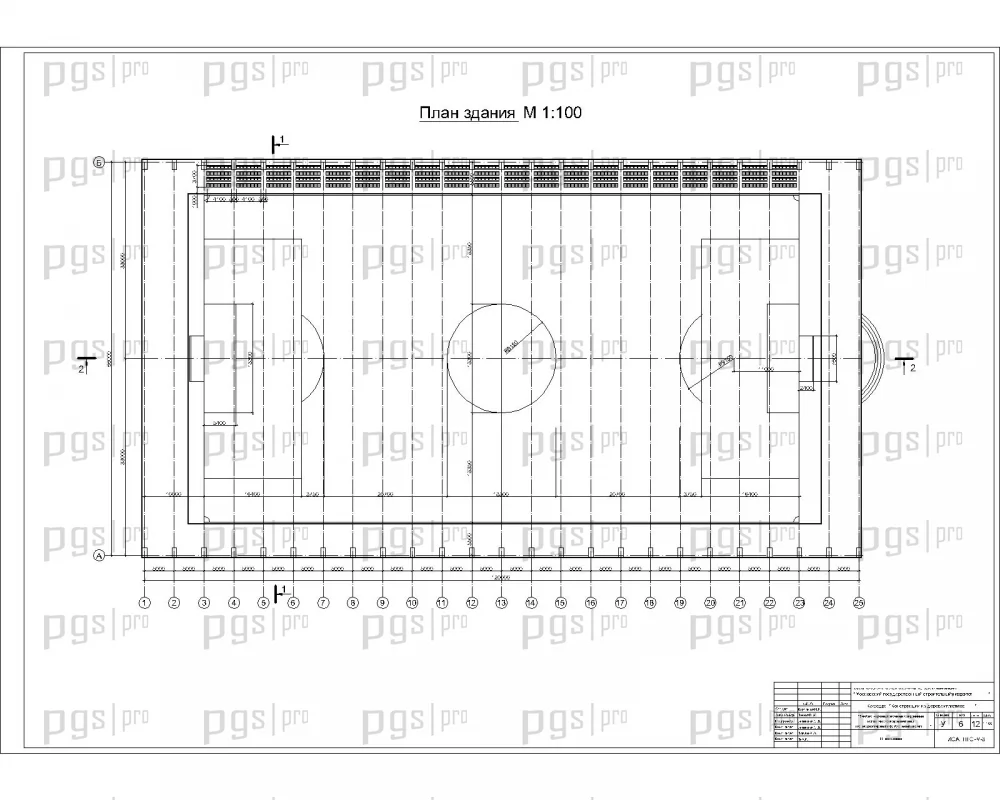

Здание спортивного комплекса содержит помещения спортивно-тренировочного и вспомогательного назначения. Основное помещение — полноразмерное футбольное поле размерами в плане 55×100 м с искусственным покрытием. Для зрителей оборудовано 600 сидячих мест вдоль футбольного поля.

Бытовое обслуживание предусмотрено в соседнем здании ДЮСШ №19 по футбольному полю которой и строится крытый стадион. Полы выполнены в зависимости от назначения помещений: керамическая плитка, дощатые из штучного паркета, линолеумные, искусственный газон. Проект предусматривает установку зрительских трибун на 560 мест — принимаются типовые стационарные трибуны с пластиковыми сиденьями и несущими конструкциями из металлического трубчатого каркаса.

Конструктивное решение основывается на комплексной увязке с объемно-планировочным и архитектурно-художественным решением. Несущие конструкции здания запроектированы из древесины 1 и 2-го сортов. В качестве расчетной схемы здания принята каркасная схема в виде арок. Конструктивную прочность и устойчивость здания обеспечивает совместная работа арок и связей между ними. Шаг арок каркаса — 10 м.

Фундамент запроектирован в соответствии с данными инженерно-геологических изысканий на площадке. Грунтовые воды находятся на глубине 2,5 м. В результате анализа для разрабатываемого здания в качестве фундамента принята монолитная железобетонная плита. Глубина заложения фундамента — 2,0 м.

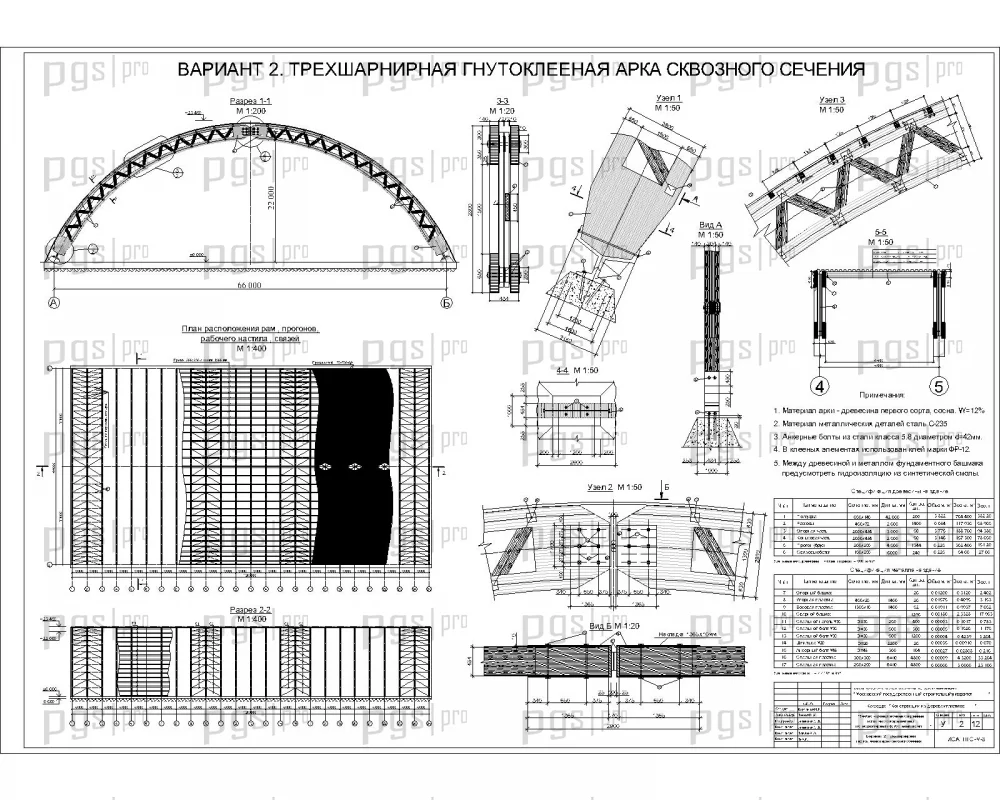

Арки сквозного сечения выполнены из древесины 1 сорта. Состоят из элементов верхнего и нижнего поясов и соединяющих их раскосов. Сечения элементов арок: пояс из спаренных гнутоклееных арок 140×650 мм, раскосы из ЛВЛ бруса — 72×250 мм длиной 2,5 м. Покрытие здания выполнено из металлического профилированного листа с антиконденсатным покрытием из синтетического войлока.

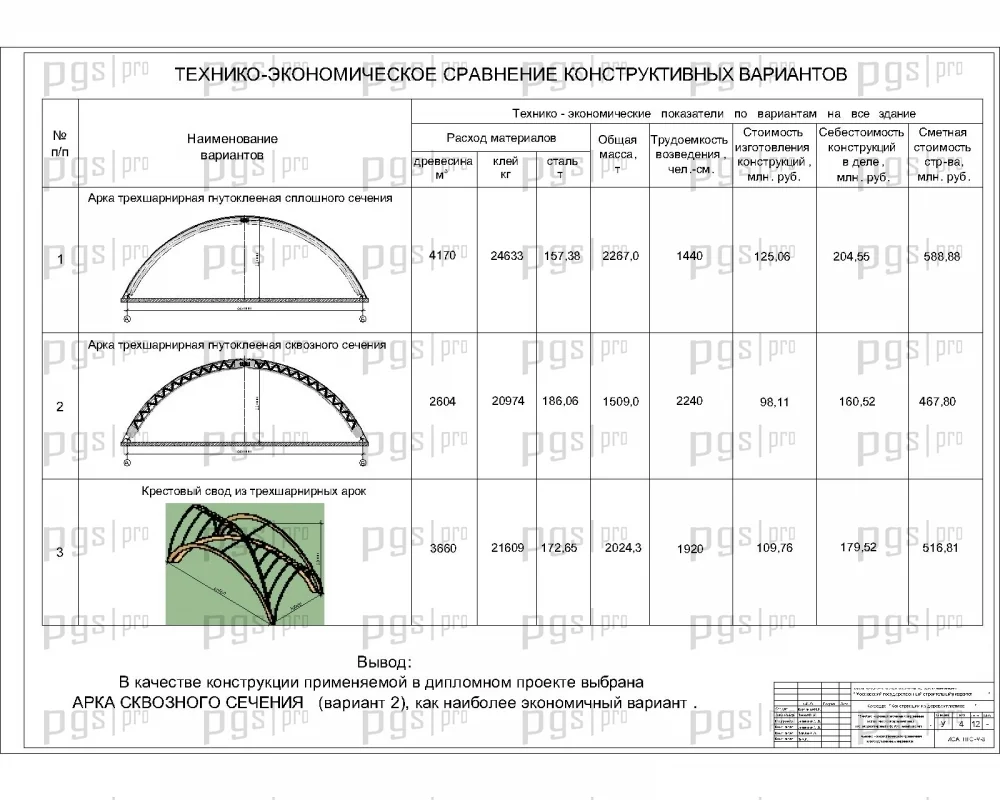

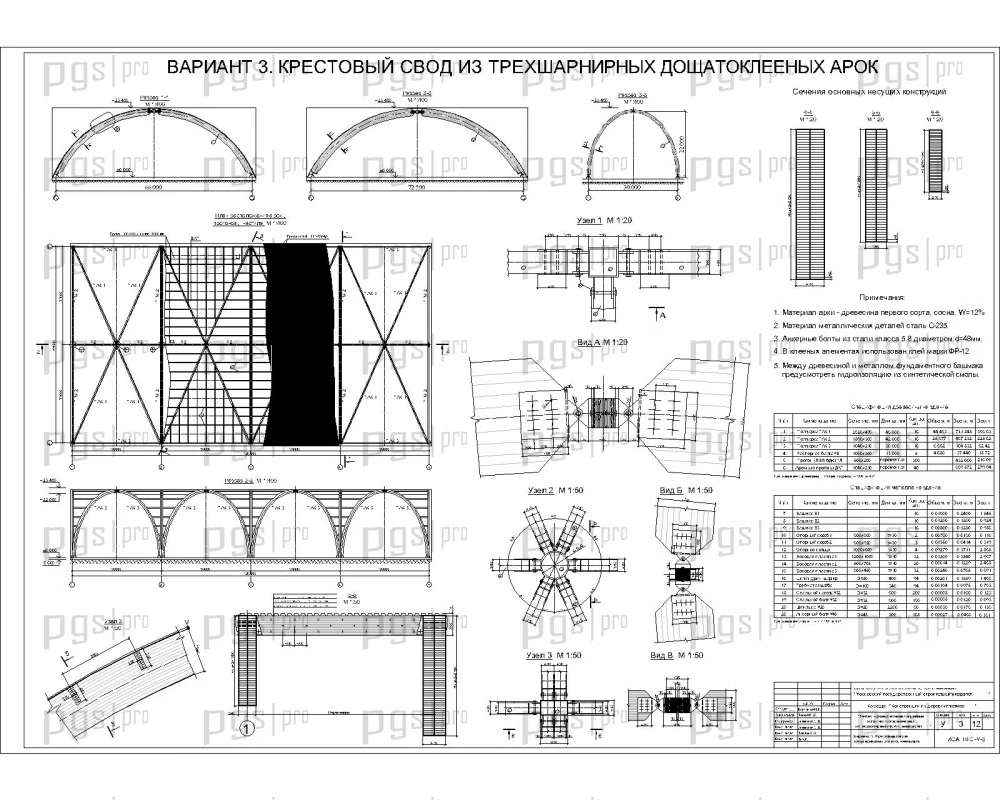

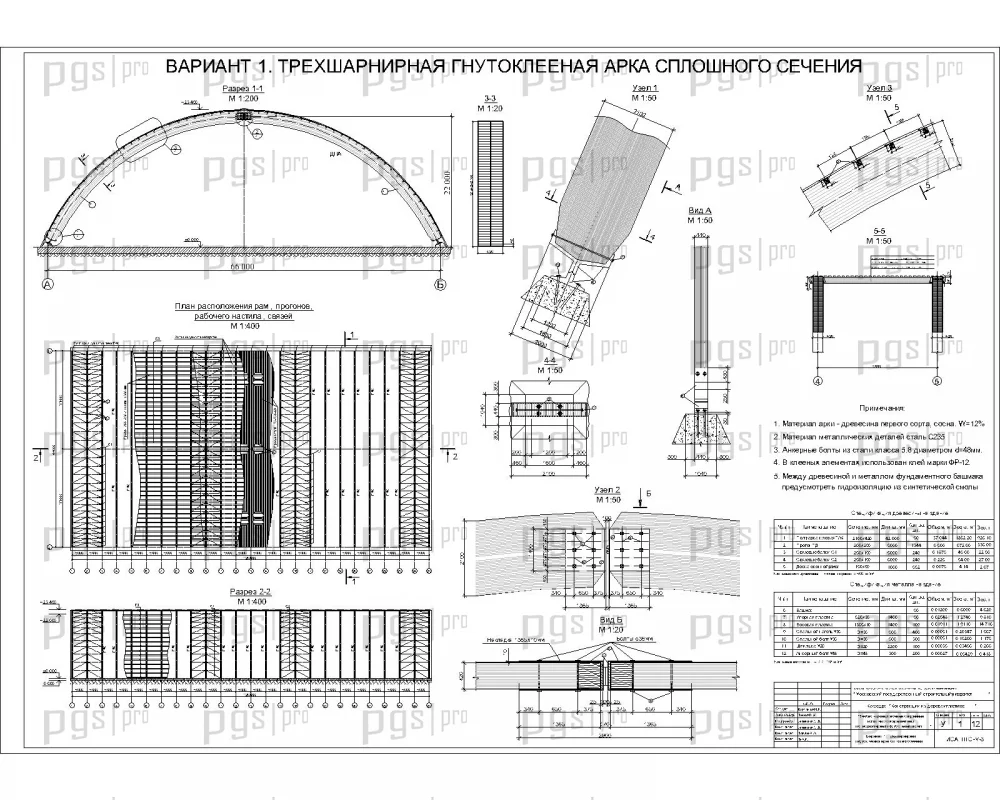

Расчет конструкций выполнен в программном комплексе SCAD. Вариантное проектирование включало сравнение трех конструктивных решений: трехшарнирной гнутоклееной арки сплошного сечения, трехшарнирной гнутоклееной арки сквозного сечения и крестового свода из трехшарнирных дощатоклееных арок. По результатам технико-экономического сравнения принято решение о целесообразности выбора арки сквозного сечения.

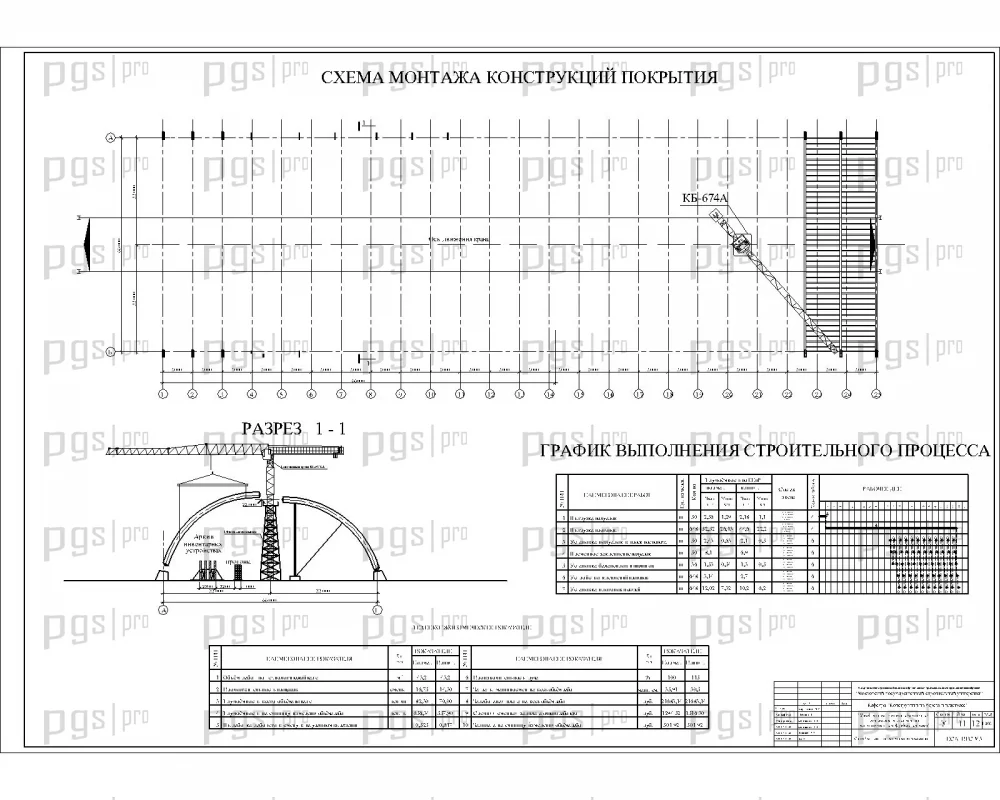

Технологическая часть проекта включает выбор методов производства строительно-монтажных работ: работы по устройству фундаментов, монтаж конструкций надземной части здания, кровельные работы. Разработан проект производства работ (ППР) на монтажные работы, включающий схему монтажа конструкций покрытия, график выполнения строительного процесса.

Технологическая карта на монтажные работы содержит область применения карты, технологию и организацию работ, мероприятия по контролю качества монтажных работ. Выбор методов производства строительно-монтажных работ осуществлен с учетом специфики деревянных конструкций и необходимости обеспечения точности монтажа арочных систем.

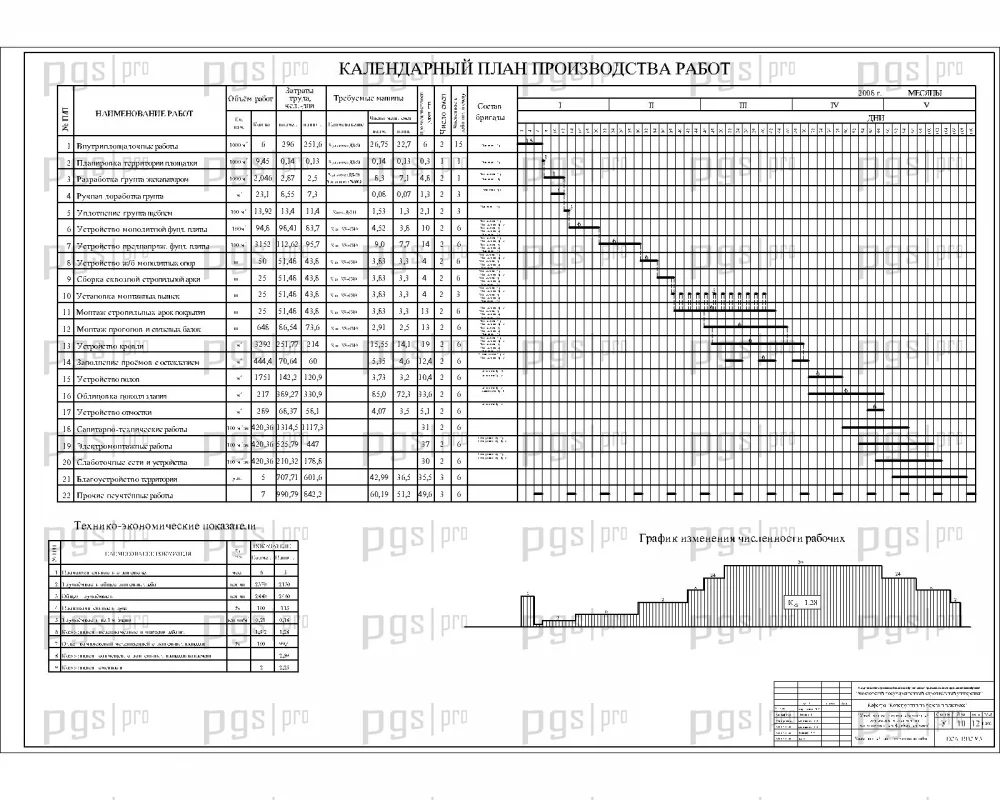

Организационная часть включает номенклатуру и объемы строительно-монтажных работ (СМР), трудоемкость работ и потребность в технических средствах, расчет строительного генерального плана: расчет временных бытовых зданий, складских помещений и площадок, потребности строительства в воде, освещение строительной площадки, обеспечение строительства электроэнергией и сжатым воздухом. Календарный план производства работ составлен с учетом последовательности и продолжительности работ.

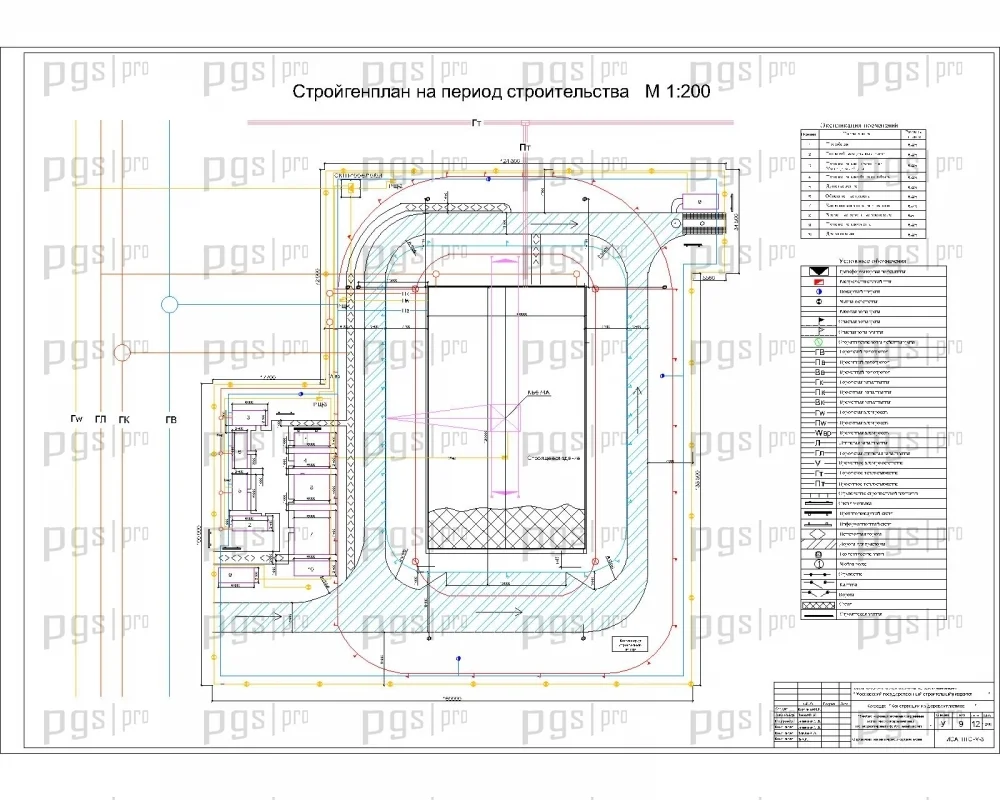

Строительный генплан на период строительства содержит размещение временных зданий, дорог, коммуникаций и строительной техники. Раздел безопасности жизнедеятельности включает пожарную безопасность, расчет заземления, звукоизоляцию, искусственное освещение методом светового потока, безопасность грузоподъемных строп. Экология и охрана окружающей среды включает описание основных параметров проектируемого объекта, оценку воздействия на окружающую среду, охрану и рациональное использование водных ресурсов, благоустройство и озеленение территории.

Диплом №1239 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 127 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальный объект: спортивный комплекс с покрытием над полноразмерным футбольным полем — редкая тема среди дипломных проектов ПГС.
• Вариантное проектирование: сравнение трех конструктивных решений арочных систем с технико-экономическим обоснованием выбора.
• Современные конструкции: деревянные гнутоклееные арки, металлический профилированный лист, монолитная железобетонная плита.
• Расчет в SCAD: соответствует современным требованиям к проектированию строительных конструкций.
• Практическая направленность: технологическая карта на монтажные работы, календарный план, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1239 по доступной цене — 4 500 рублей.
