Диплом №1243 "Бизнес-центр в г. Нижний Новгород"

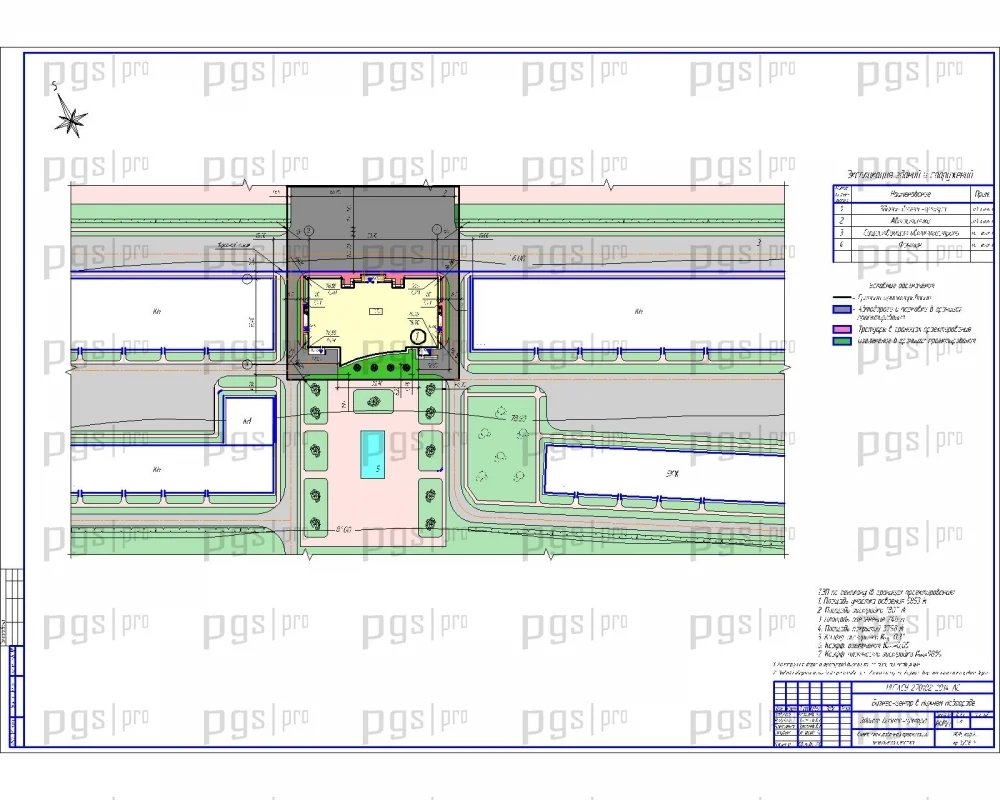

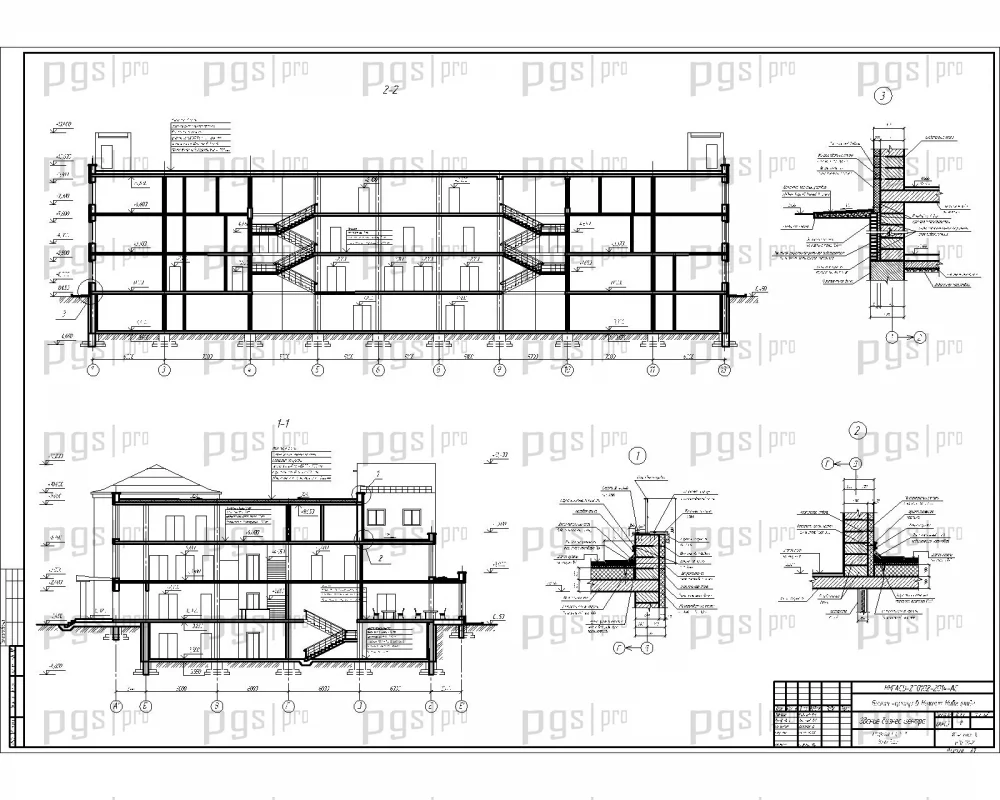

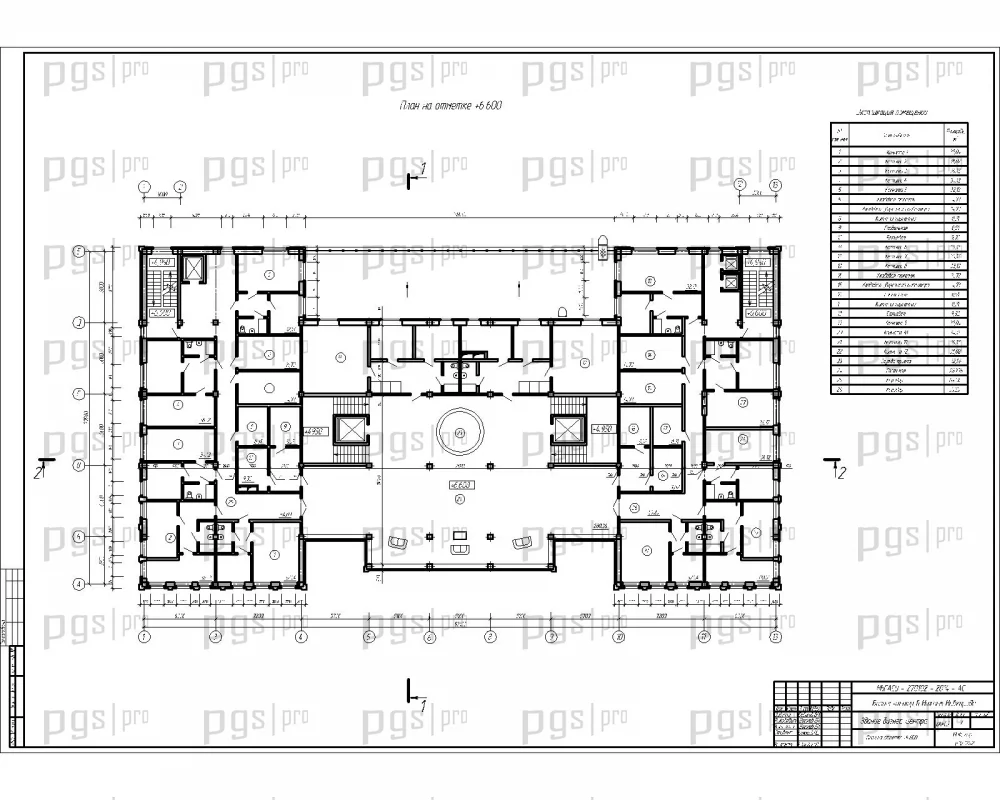

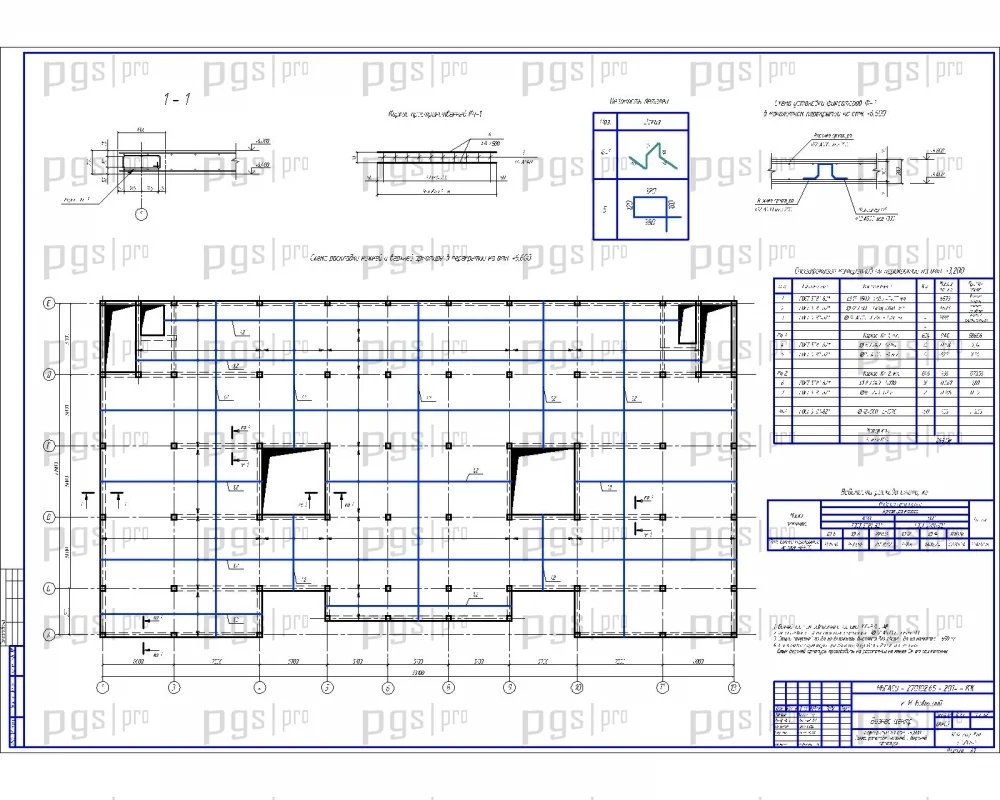

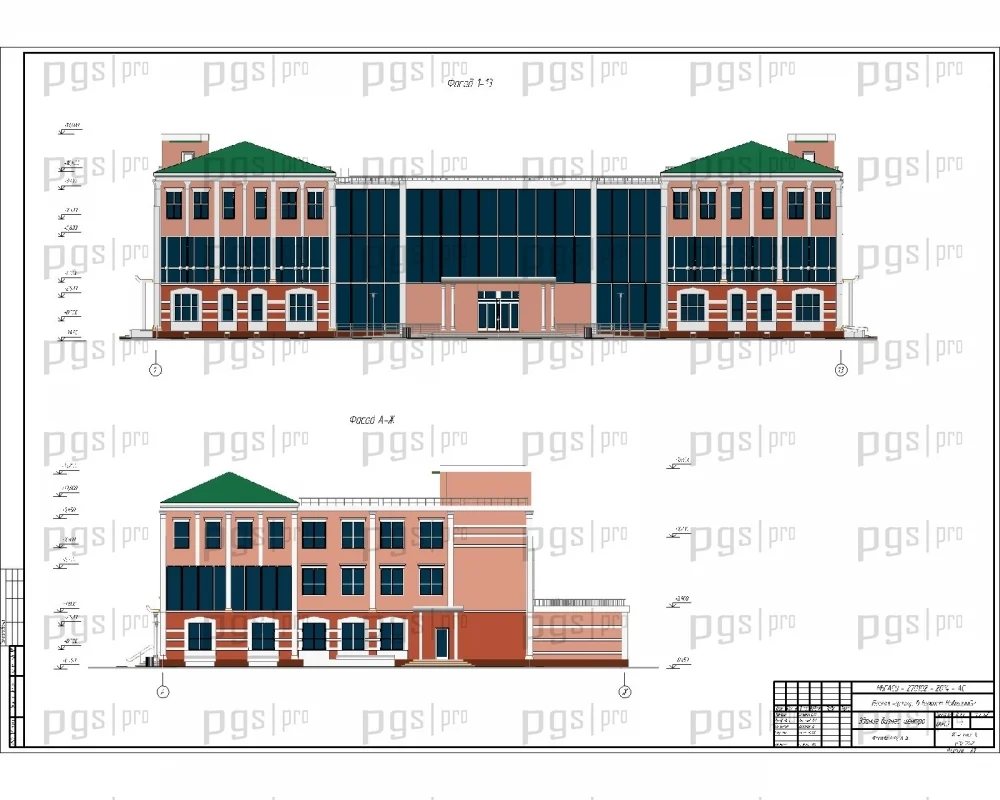

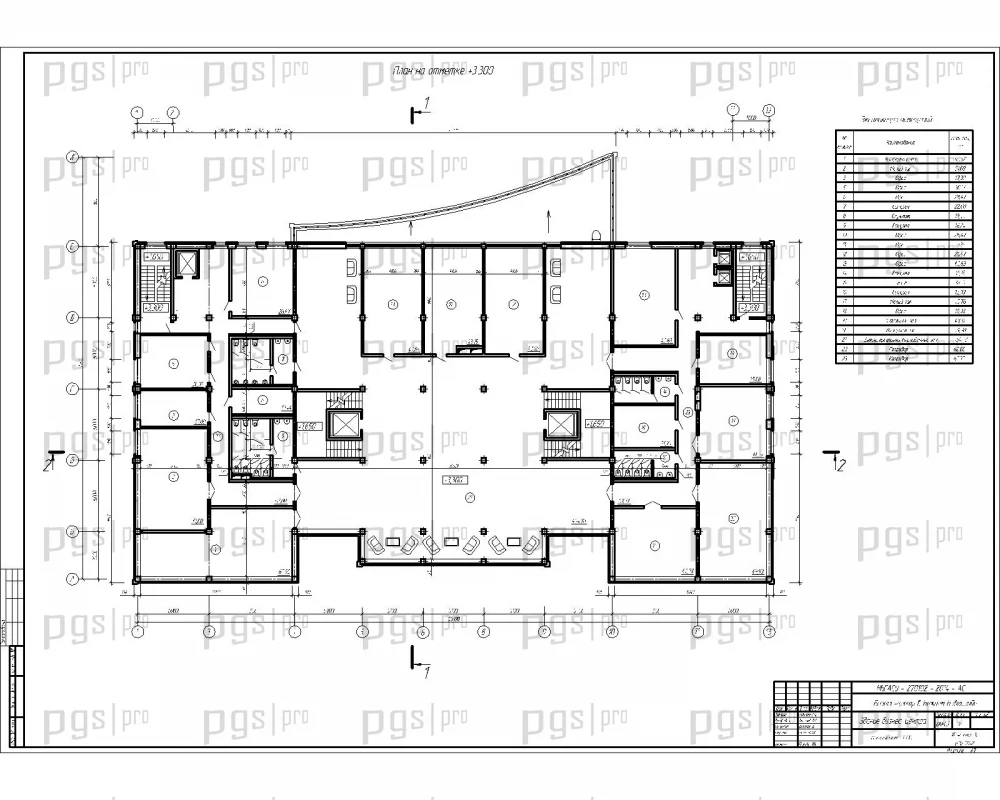

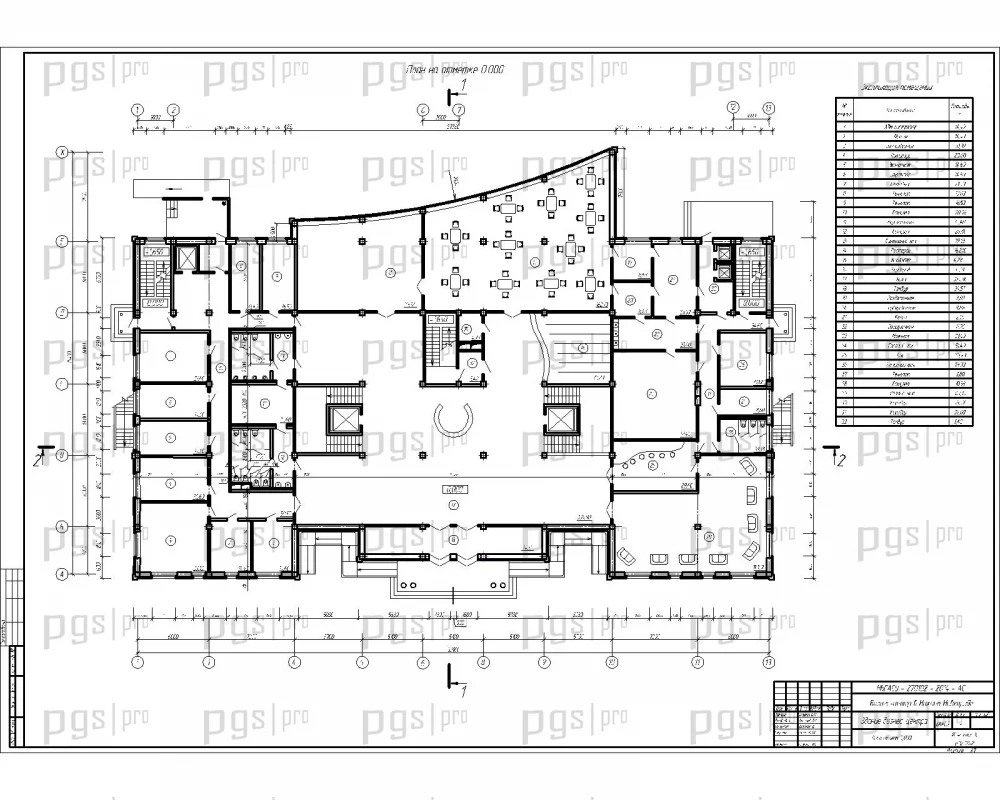

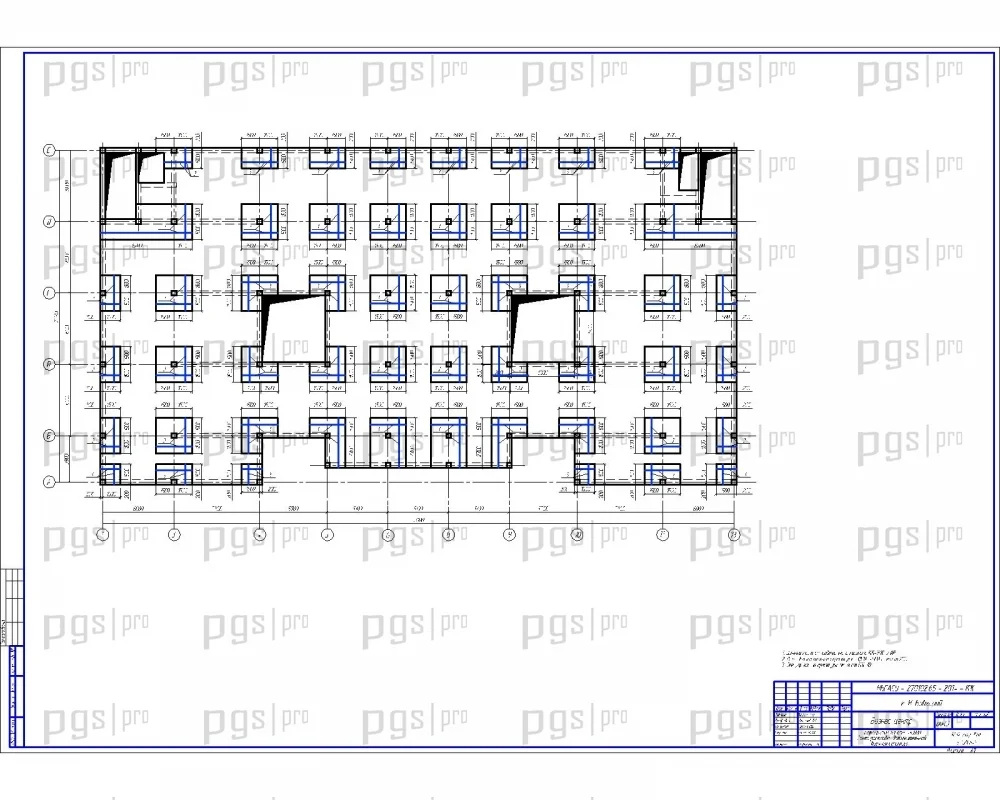

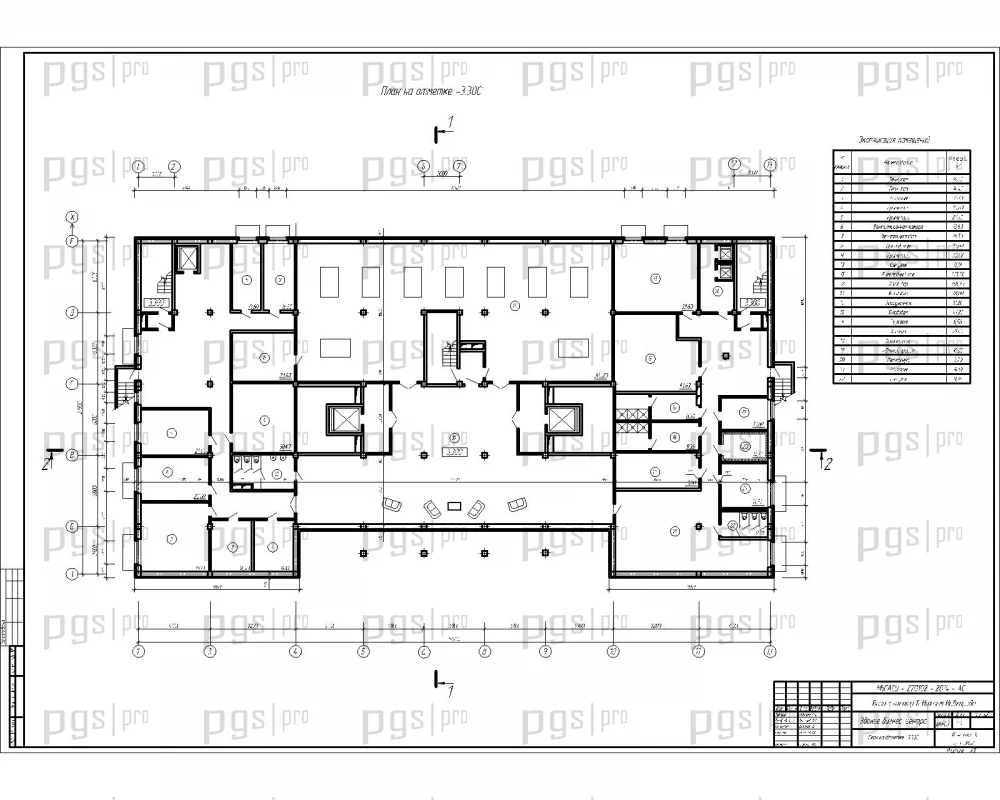

Состав графической части: визуализация 3D бизнес-центра, генеральный план, фасады, план на отметке -3.300 (цокольный этаж), план на отметке 0.000, план на отметке +3.300, план на отметке +6.600, разрезы и узлы, конструирование перекрытия (3 листа), ППР устройства монолитного перекрытия 1 этажа, календарный план производства работ, строительный генеральный план.

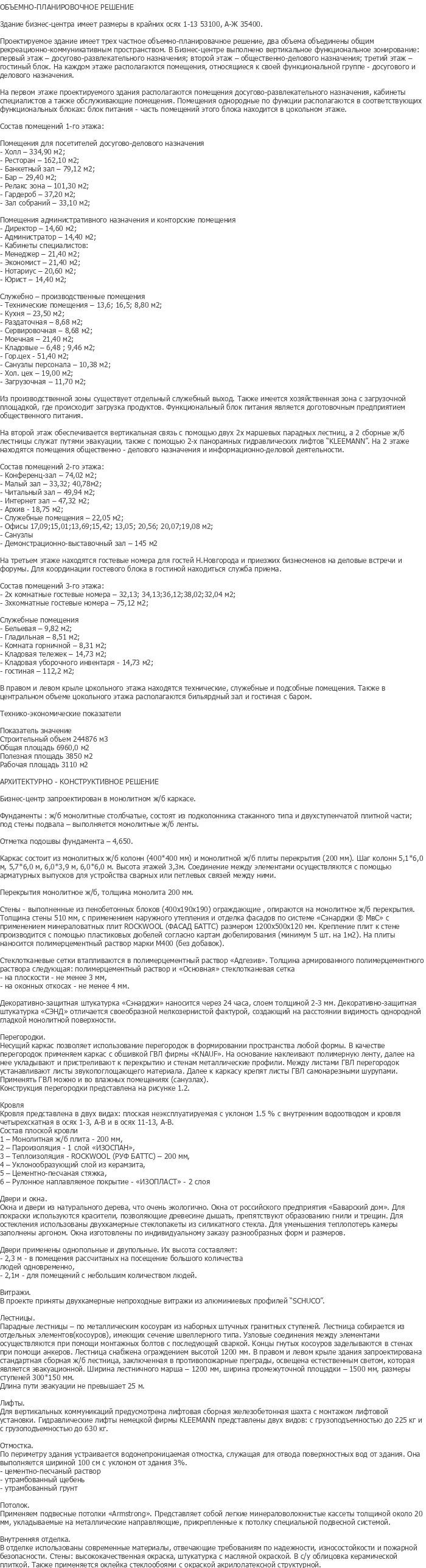

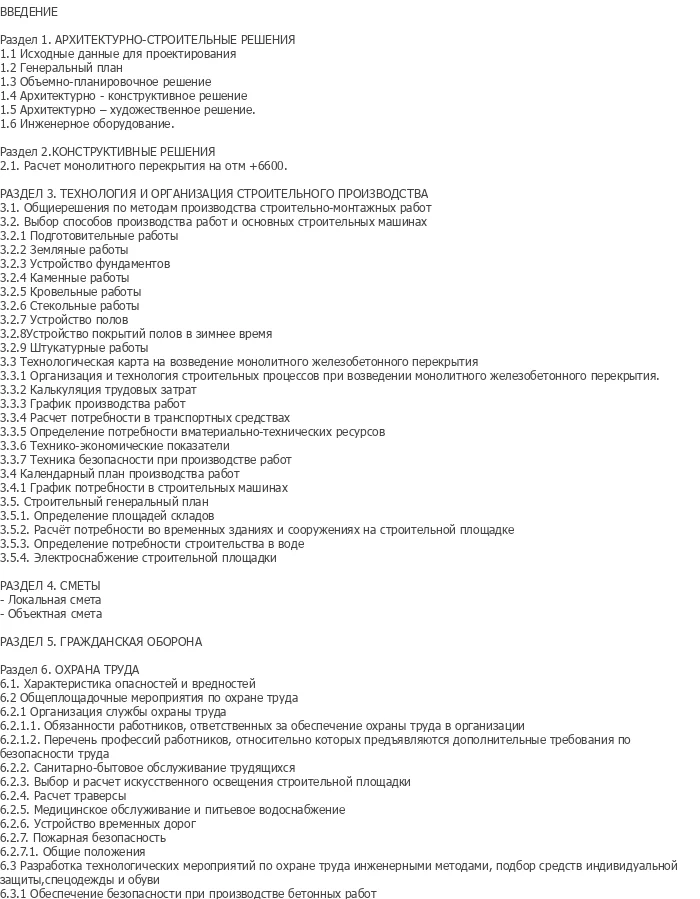

Состав пояснительной записки: архитектурно-строительные решения (исходные данные, генплан, объемно-планировочное решение, архитектурно-конструктивное решение, архитектурно-художественное решение, инженерное оборудование), конструктивные решения (расчет монолитного перекрытия), технология и организация строительного производства (методы производства работ, технологическая карта, календарный план, строительный генплан), смета (локальная и объектная), гражданская оборона, охрана труда.

Проектируемый объект — бизнес-центр в городе Нижний Новгород, представляющий собой трехэтажное общественное здание с цокольным этажом для размещения деловых, досуговых и гостиничных функций. Данный шаблон проекта разработан с учетом современных требований к функциональности, эстетике и технологичности общественных зданий. Здание имеет размеры в крайних осях 1-13 — 53100 мм, А-Ж — 35400 мм и выполнено с вертикальным функциональным зонированием: первый этаж — досугово-развлекательного назначения, второй этаж — общественно-делового назначения, третий этаж — гостиный блок.

Архитектурный облик здания формируется современными фасадными решениями с использованием навесного вентилируемого фасада по системе «Сэнарджи ® МеС» с применением минераловатных плит ROCKWOOL и облицовки керамической плиткой. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1243 предлагает оптимальное соотношение цены и качества.

Здание бизнес-центра имеет трехчастное объемно-планировочное решение, два объема объединены общим рекреационно-коммуникативным пространством. В бизнес-центре выполнено вертикальное функциональное зонирование: помещения однородные по функции располагаются в соответствующих функциональных блоках. На каждом этаже располагаются помещения, относящиеся к своей функциональной группе — досугового и делового назначения.

Первый этаж (досугово-развлекательный): помещения для посетителей досугово-делового назначения (холл 334,90 м², ресторан 162,10 м², банкетный зал 79,12 м², бар 29,40 м², релакс-зона 101,30 м², гардероб 37,20 м², запасной 33,10 м²), административные и конторские помещения (директор, администратор, кабинеты специалистов), служебно-производственные помещения (технические, кухня, заготовочная, моечная, раздаточная, кладовые, санузлы персонала). Блок питания — часть помещений находится в цокольном этаже. Из производственной зоны существует отдельный служебный выход, имеется хозяйственная зона с загрузной площадкой для происходит загрузка продуктов.

Второй этаж (общественно-деловой): обеспечивается вертикальная связь с помощью двух маршевых парадных лестниц, а 2 сборных ж/б лестницы служат для эвакуации, также с помощью 2-х панорамных гидравлических лифтов «KLEEMANN». На 2 этаже находятся помещения общественно-делового назначения и информационно-деловой деятельности: конференц-зал 74,02 м², малый зал 33,32 м², читальный зал 49,94 м², интернет-зал 47,32 м², архив 18,75 м², демонстрационно-выставочный зал 145 м², служебные помещения, санузлы.

Третий этаж (гостиный блок): гостевые номера для гостей Н.Новгорода и приезжих бизнесменов на деловые встречи и форумы. Для координации гостевого блока в гостиной находится служба приема. Состав помещений: 2-х комнатные гостевые номера (32,13; 34,13; 36,12; 38,02; 32,04 м²), 3-х комнатные гостевые номера 75,12 м², служебные помещения (бельевая, гладильная, комната горничной, кладовая тележек, кладовая уборочного инвентаря), гостиная 112,2 м². В правом и левом крыле цокольного этажа находятся технические, служебные и подсобные помещения, а также в центральном объеме цокольного этажа располагаются бильярдный зал и гостиная с баром.

Технико-экономические показатели: строительный объем 244876 м³, общая площадь 6960,0 м², полезная площадь 3850 м², рабочая площадь 3110 м².

Бизнес-центр запроектирован в монолитном ж/б каркасе. Фундаменты — ж/б монолитные столбчатые, состоят из подколонника стаканного типа и двухступенчатой плитной части; под стены подвала выполняются монолитные ж/б ленты. Отметка подошвы фундамента — 4,650.

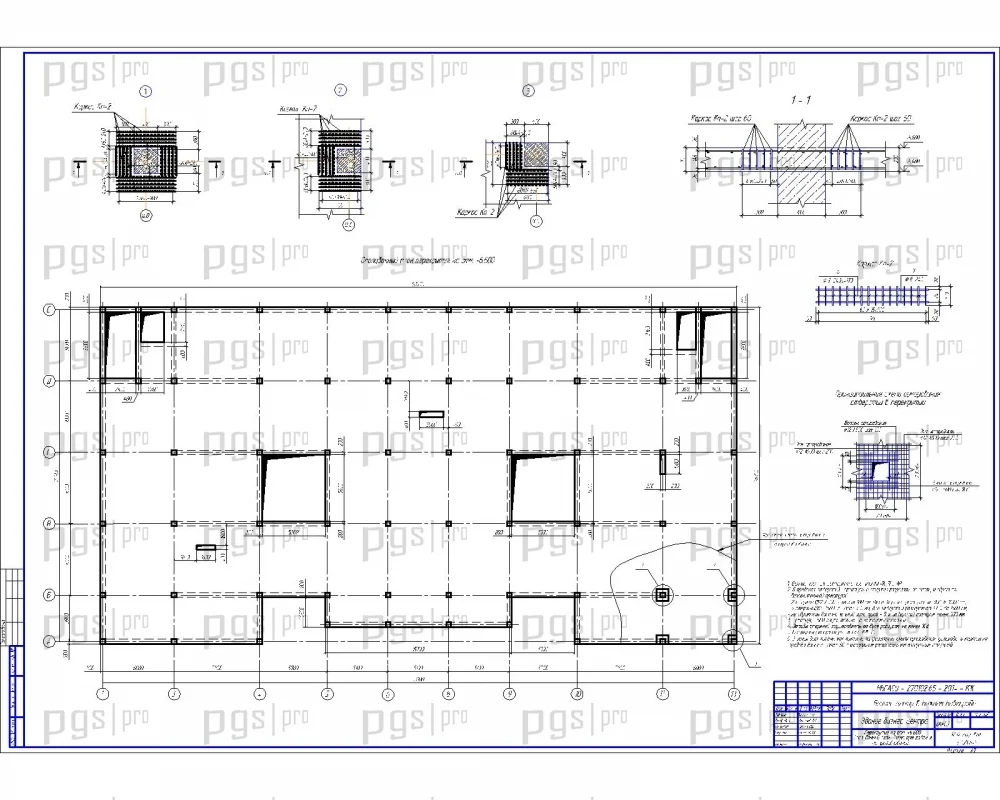

Каркас состоит из монолитных ж/б колонн (400×400 мм) и монолитной ж/б плиты перекрытия (200 мм). Шаг колонн 5,1×6,0 м, 5,7×6,0 м, 6,0×3,9 м, 6,0×6,0 м. Высота этажей 3,3 м. Соединение между элементами осуществляется с помощью арматурных выпусков для устройства сварных или петлевых связей между ними.

Стены — выполненные из пенобетонных блоков (400×190×190) ограждающие, опираются на монолитное ж/б перекрытие. Стены стены 510 мм, с применением наружного утепления и отделки фасадов по системе «Сэнарджи ® МеС» с применением минераловатных плит ROCKWOOL (ФАСАД БАТТС) размером 1200×500×120 мм. Крепление плит к стене производится с помощью пластиковых дюбелей сотлодного катрана дюбелирования (минимум 5 шт. на 1 м²). На плиты наносится полимерцементный раствор марки М400 (без добавок).

Стеклопакетные сетки выполняются в полимерцементный раствор «Адгезив». Толщина армированного полимерцементного раствора следующая: полимерцементный раствор и «Основная» стеклотканевая сетка — на плоскости не менее 3 мм, на оконных откосах не менее 4 мм. Декоративно-защитная штукатурка «Сэнарджи» наносится через 24 часа, слоем толщиной 2-3 мм.

Перегородки — несущий каркас позволяет использовать перегородок в формировании пространства любой формы. В качестве перегородок применяют каркас с обшивкой ГВЛ фирмы «КНАУФ». На основание наклеивают полимерную ленту, далее на нее укладывают и прикрепляют к перекрытию и стенам металлические профили. Между листами ГВЛ перегородок устанавливают листы звукопоглощающего материала. Далее к каркасу крепят плиты ГВЛ самонарезными шурупами. Применять ГВЛ можно и во влажных помещениях (санузлах).

Кровля двух видов: плоская неэксплуатируемая с уклоном 1,5% с внутренним водоотводом и кровля четырехскатная в осях 1-3, А-В и в осях 11-13, А-В. Состав плоской кровли: 1 — монолитный ж/б плита 200 мм; 2 — пароизоляция 1 слой «ИЗОСПАН»; 3 — теплоизоляция ROCKWOOL (РУФ БАТТС) 200 мм; 4 — уклонообразующий слой из керамзита; 5 — цементно-песчаная стяжка; 6 — рулонное наплавляемое покрытие «ИЗОГЛАСТ» 2 слоя.

Двери и окна: окна и двери из натурального дерева, что очень экологично. Окна от российского предприятия «Баварский дом». Для покраски используются красители, позволяющие древесине дышать, препятствуют образованию гнили и трещин. Для остекления использованы двухкамерные стеклопакеты из силикатного стекла. Для уменьшения теплопотерь камеры заполняются аргоном. Окна изготовлены по индивидуальному заказу разнообразных форм и размеров. Двери бывают однопольные и двупольные, высота 2,1 м и 2,3 м.

Витражи: в проекте приняты двухкамерные непроходные витражи из алюминиевых профилей «SCHUCO».

Лестницы: парадные лестницы — по металлическим косоурам из наборных штучных гранитных ступеней. Лестница собирается из отдельных элементов (косоуров), имеющих сечение швеллерного типа. Узлы соединения между элементами осуществляются при помощи монтажных болтов с последующей сваркой. Концы гнутых косоуров заделываются в стены при помощи анкеров. Лестница снабжена ограждением высотой 1200 мм. В правом и левом крыле здания запроектирована стандартная сборная ж/б лестница, заключенная в противопожарные преграды, освещение естественное светом, которая является эвакуационной. Ширина лестничного марша — 1200 мм, ширина промежуточной площадки — 1500 мм, размеры ступеней 300×150 мм. Длина пути эвакуации не превышает 25 м.

Лифты: для вертикальных коммуникаций предусмотрена лифтовая сборная железобетонная шахта с монтажом лифтовой установки. Гидравлические лифты немецкой фирмы KLEEMANN представлены двух видов: с грузоподъемностью до 225 кг и с грузоподъемностью до 630 кг.

Отмостка: по периметру здания устраивается водонепроницаемая отмостка, служащая для отвода поверхностных вод от здания. Она выполняется шириной 100 см с уклоном от здания 3%: цементно-песчаный раствор, утрамбованный щебень, утрамбованный грунт.

Потолки: применены подвесные потолки «Armstrong». Представляет собой легкие минераловолокнистые кассеты толщиной около 20 мм, укладываемые на металлические направляющие, прикрепленные к потолку специальной подвесной системой.

Внутренняя отделка: в отделке использованы современные материалы, отвечающие требованиям по надежности, износостойкости и пожарной безопасности. Стены: высококачественная окраска, штукатурка с масляной окраской. В с/у облицовка керамической плиткой. Также применяется оклейка стеклообоями с окраской акрилатной структурой.

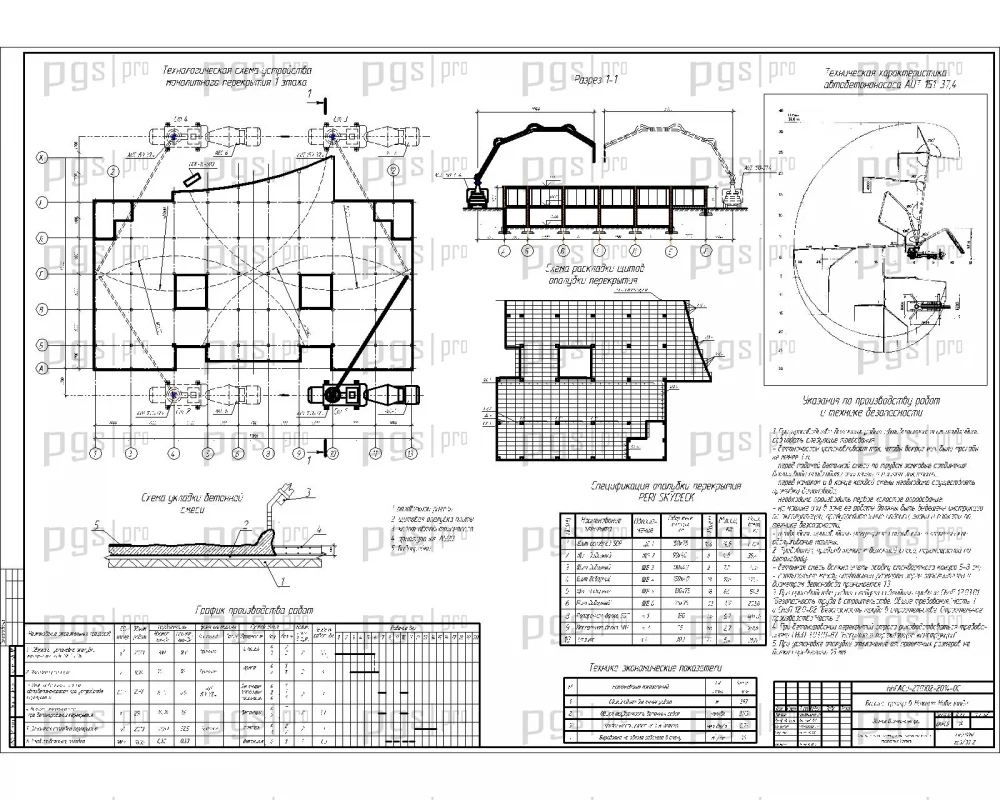

Расчет конструкций выполнен в программном комплексе «Ing+ 2013 (модуль Gen3Dim)», что обеспечивает высокую точность и достоверность расчетных данных. Технологическая карта на устройство монолитного перекрытия 1 этажа включает организацию и технологию строительных процессов, калькуляцию трудозатрат, график производства работ, расчет потребности в транспортных средствах, определение потребности в материально-технических ресурсах, технико-экономические показатели, технику безопасности при производстве работ.

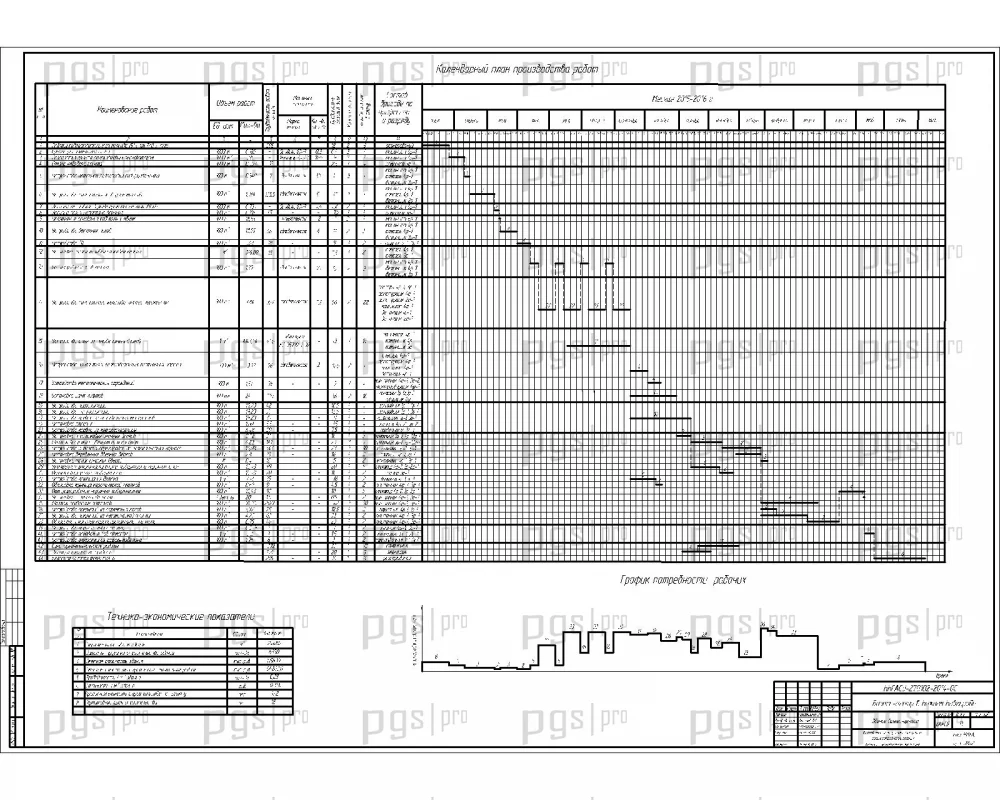

Календарный план производства работ составлен с учетом последовательности и продолжительности строительных процессов, оптимизации критического пути строительства. График потребности в строительных машинах обеспечивает рациональное использование техники.

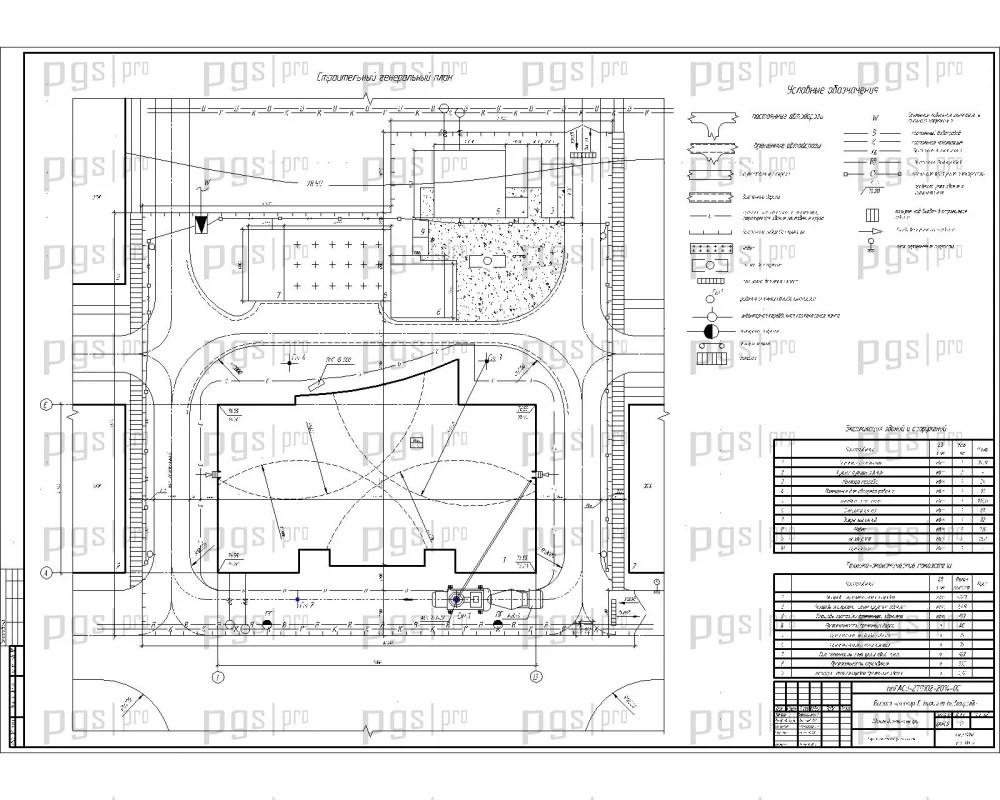

Строительный генеральный план содержит определение площадей складов, расчет потребности во временных зданиях и сооружениях на строительной площадке, определение потребности строительства в воде, электроснабжение строительной площадки. Проектом предусмотрены мероприятия по охране труда, гражданской обороне и технике безопасности при производстве работ.

Диплом №1243 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современный объект: бизнес-центр — актуальная тематика для дипломной работы по специальности ПГС.
• Сложная функциональная структура: три функциональных блока разного назначения — досуговый, деловой и гостиничный.
• Разнообразие конструкций: монолитный железобетонный каркас, столбчатые фундаменты, монолитные перекрытия, двухвидовая кровля.
• Современные фасадные решения: навесной вентилируемый фасад «Сэнарджи ® МеС» с утеплением ROCKWOOL, витражи SCHUCO.
• Практическая направленность: технологическая карта, календарный план, строительный генплан, смета, отчет по практике.
• Расчет в Ing+ 2013: современное программное обеспечение для расчета конструкций.
• Полная комплектация: 126 листов пояснительной записки и 14 листов графики AutoCAD.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1243 по доступной цене — 5 000 рублей.
