Диплом №1244 "Автосалон и технический центр "ГАЗ" в г. Краснодар"

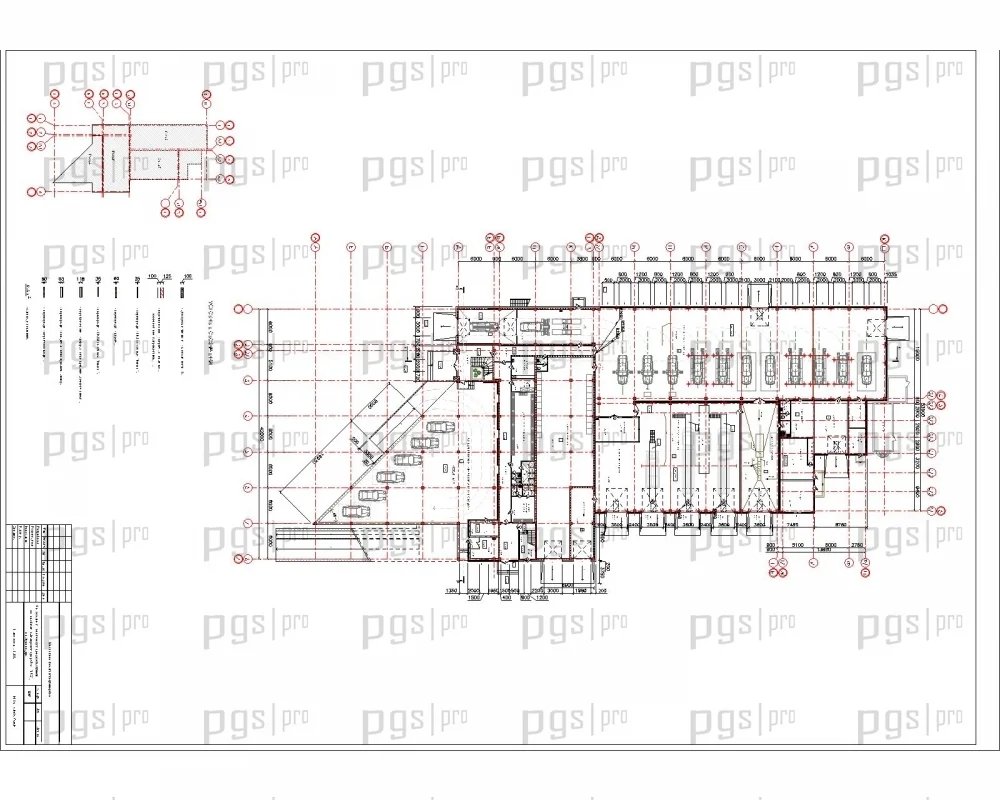

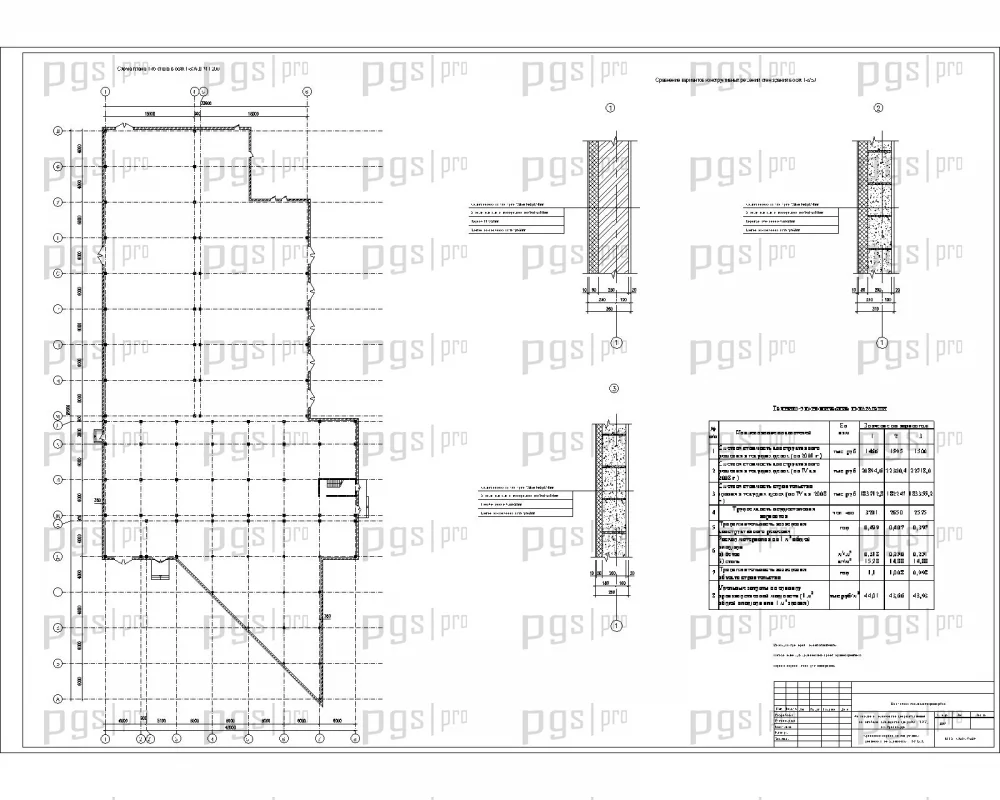

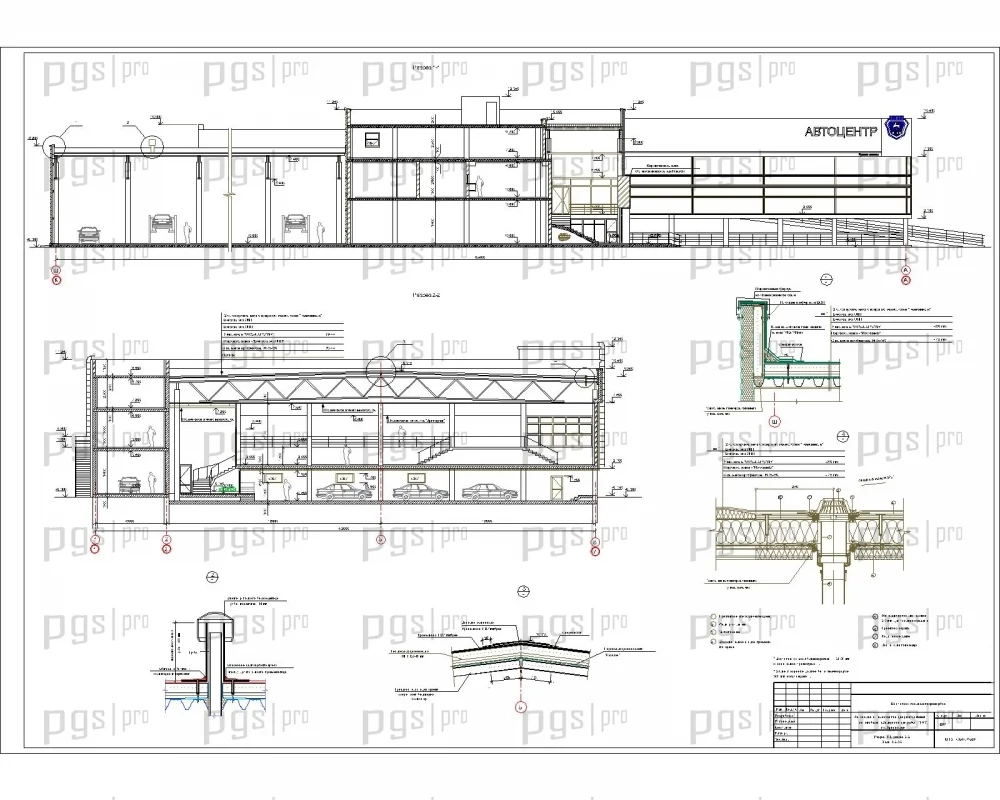

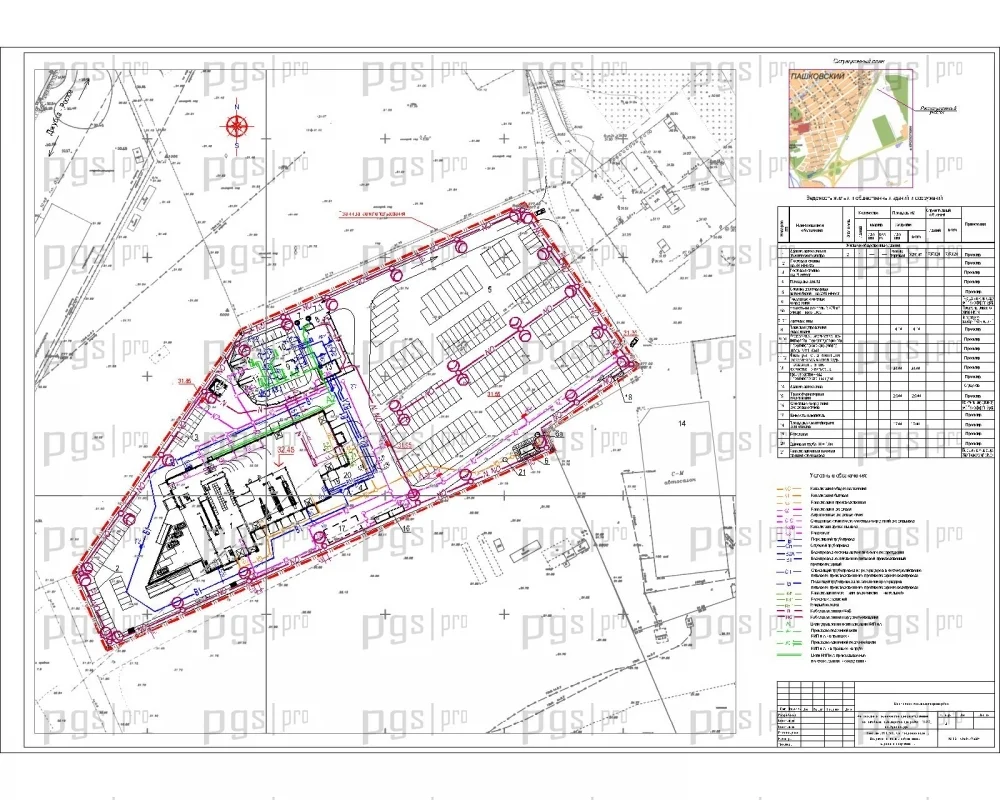

Состав графической части: 3D модель здания, генеральный план, план 1-го этажа, разрезы и узлы, сравнение вариантов конструкций, конструктивная часть (фундаменты, колонны, фермы, покрытия), технологическая карта на устройство монолитных участков перекрытия, сетевой график, стройгенплан, графики потребности.

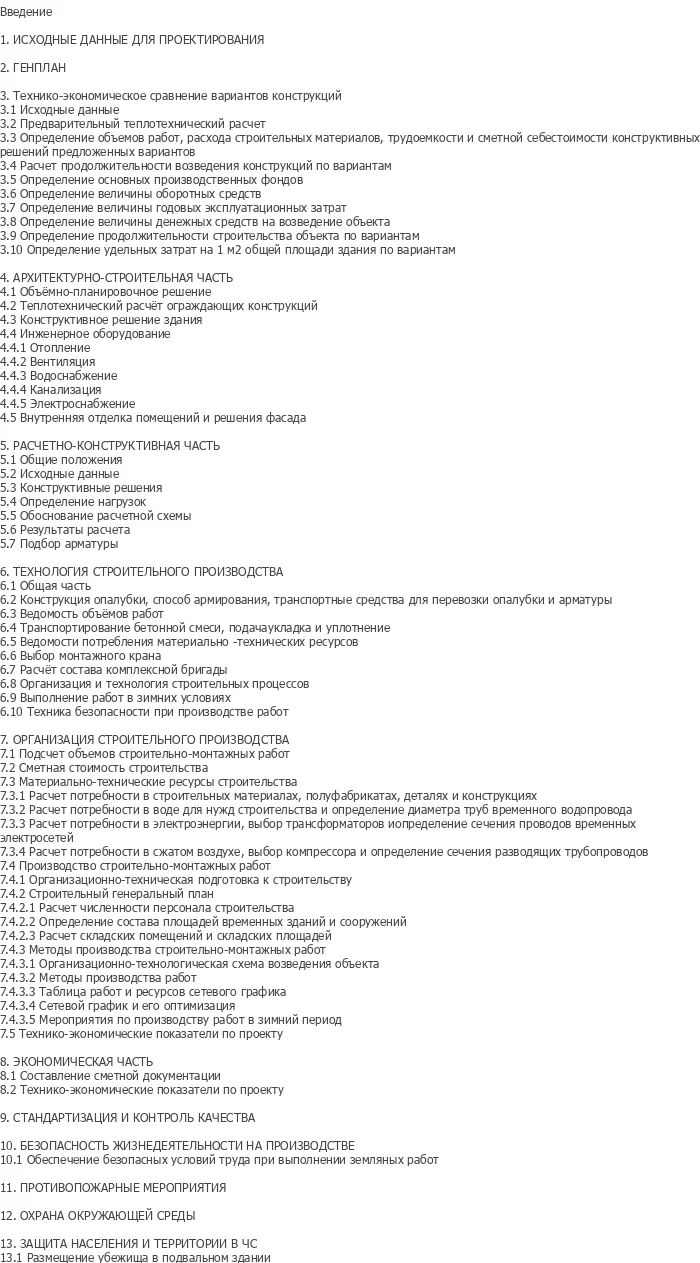

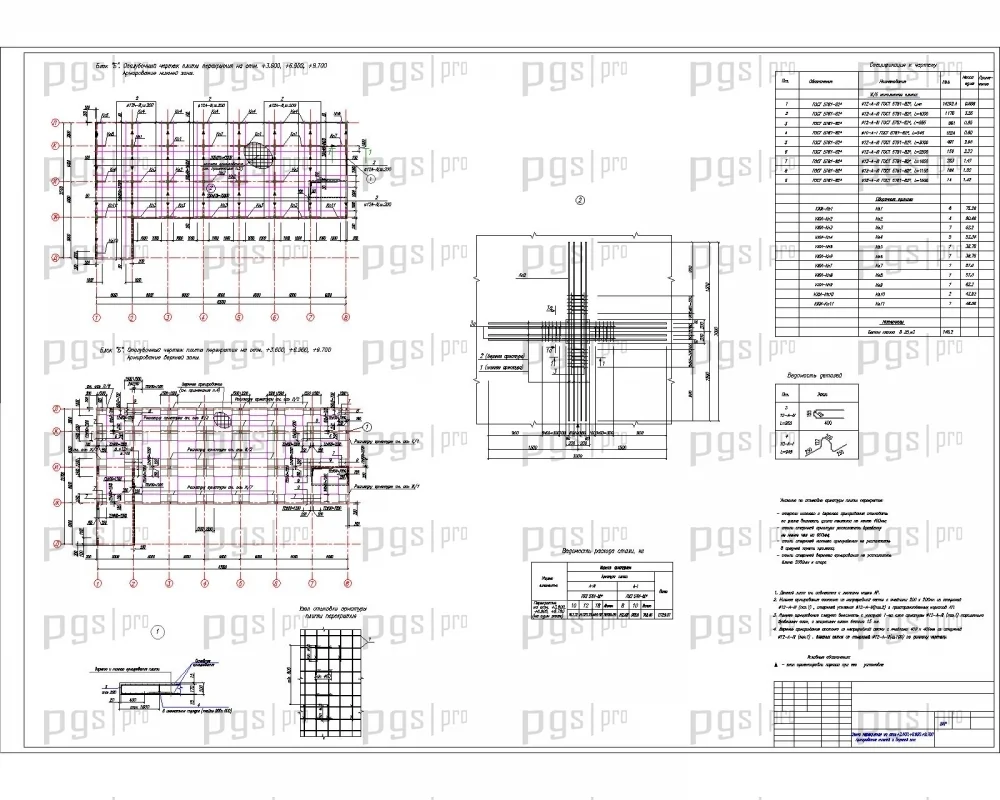

Состав пояснительной записки: исходные данные для проектирования, генплан, технико-экономическое сравнение вариантов конструкций, архитектурно-строительная часть (объемно-планировочное решение, теплотехнический расчет, конструктивное решение, инженерное оборудование, внутренняя отделка), расчетно-конструктивная часть (нагрузки, расчетная схема, подбор арматуры), технология строительного производства, организация строительного производства (объемы работ, сметная стоимость, материально-технические ресурсы, строительный генплан), экономическая часть, стандартизация и контроль качества, безопасность жизнедеятельности, противопожарные мероприятия, охрана окружающей среды, защита населения и территорий в ЧС.

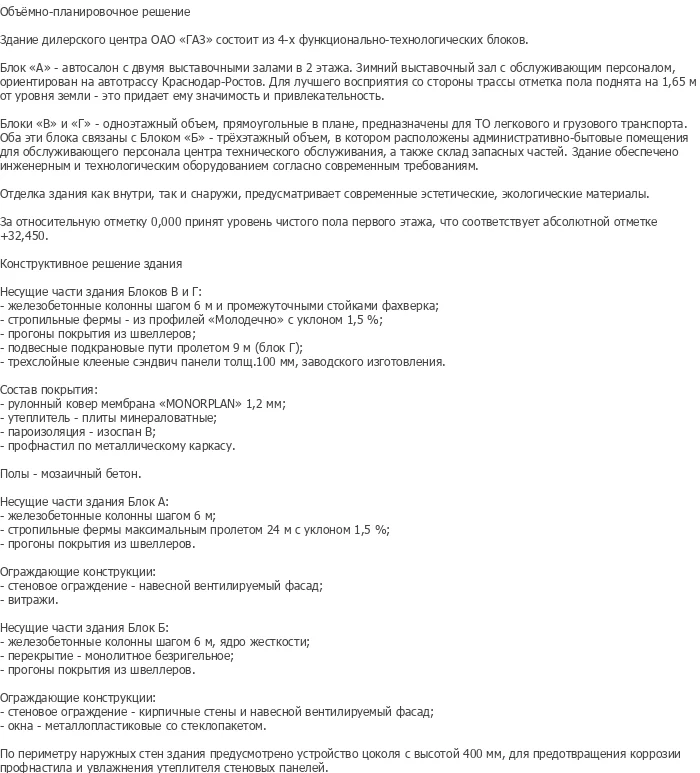

Проектируемый объект — автосалон и технический центр «ГАЗ» в городе Краснодар, представляющий собой комплексное здание для продажи и технического обслуживания автомобилей. Данный шаблон проекта разработан с учетом современных требований к функциональности, технологичности и эстетике общественных зданий обслуживания. Здание состоит из четырех функционально-технологических блоков: блок «А» — автосалон с двумя выставочными залами в два этажа, блок «Б» — административно-бытовые помещения в три этажа, блоки «В» и «Г» — одноэтажные производственные корпуса для ТО легкового и грузового транспорта.

Архитектурный облик здания формируется современными фасадными решениями с использованием навесного вентилируемого фасада и трехслойных клееных сэндвич-панелей. Зимний выставочный зал автосалона с обслуживающим персоналом ориентирован на автотрассу Краснодар-Ростов, а отметка пола поднята на 1,65 м от уровня земли, что придает зданию значимость и привлекательность. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1244 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены по блокам с четким зонированием выставочной, административной и производственной функций. За относительную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке +32,450.

Блок «А» — автосалон: двухэтажный объем с двумя выставочными залами. Зимний выставочный зал с обслуживающим персоналом ориентирован на автотрассу Краснодар-Ростов. Отметка пола поднята на 1,65 м от уровня земли для лучшего восприятия со стороны трассы.

Блок «Б» — административно-бытовой: трехэтажный объем, в котором расположены административно-бытовые помещения для обслуживающего персонала центра технического обслуживания, а также склад запасных частей.

Блоки «В» и «Г» — производственные: одноэтажные объемы, прямоугольные в плане, предназначены для ТО легкового и грузового транспорта. Здание обеспечено механизмированным и технологическим оборудованием согласно современным требованиям.

Отделка здания как внутри, так и снаружи предусматривает современные эстетические, экологические материалы. По периметру наружных стен здания предусмотрено устройство цоколя высотой 400 мм для предотвращения коррозии профнастила и увлажнения утеплителя стеновых панелей.

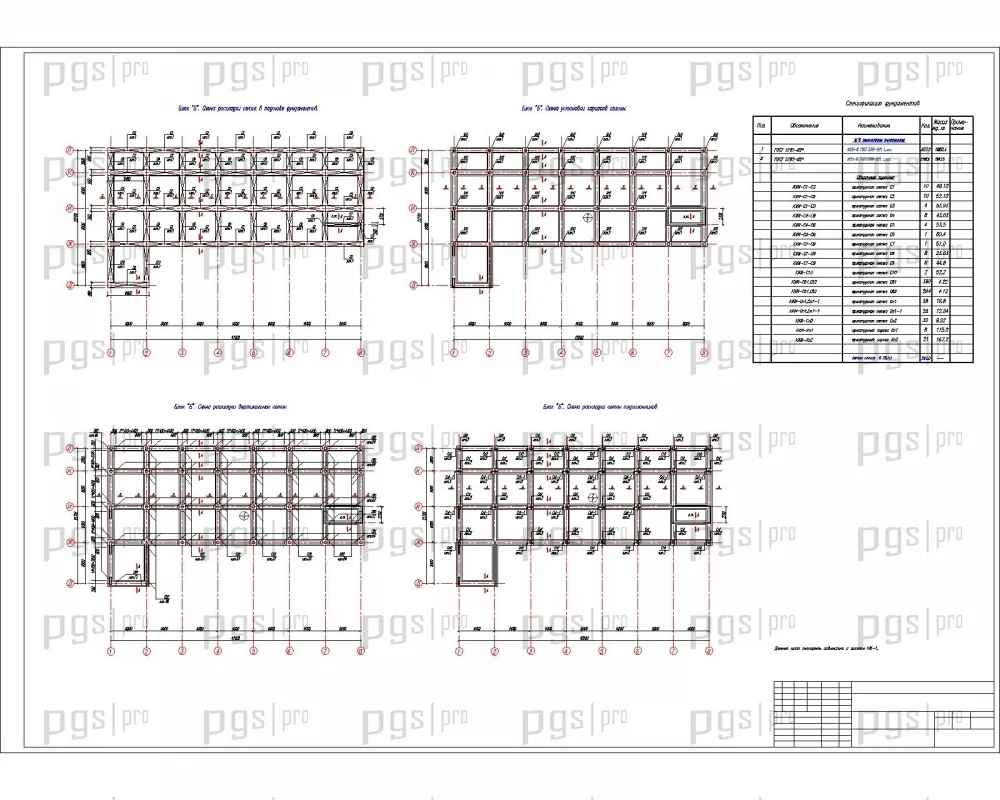

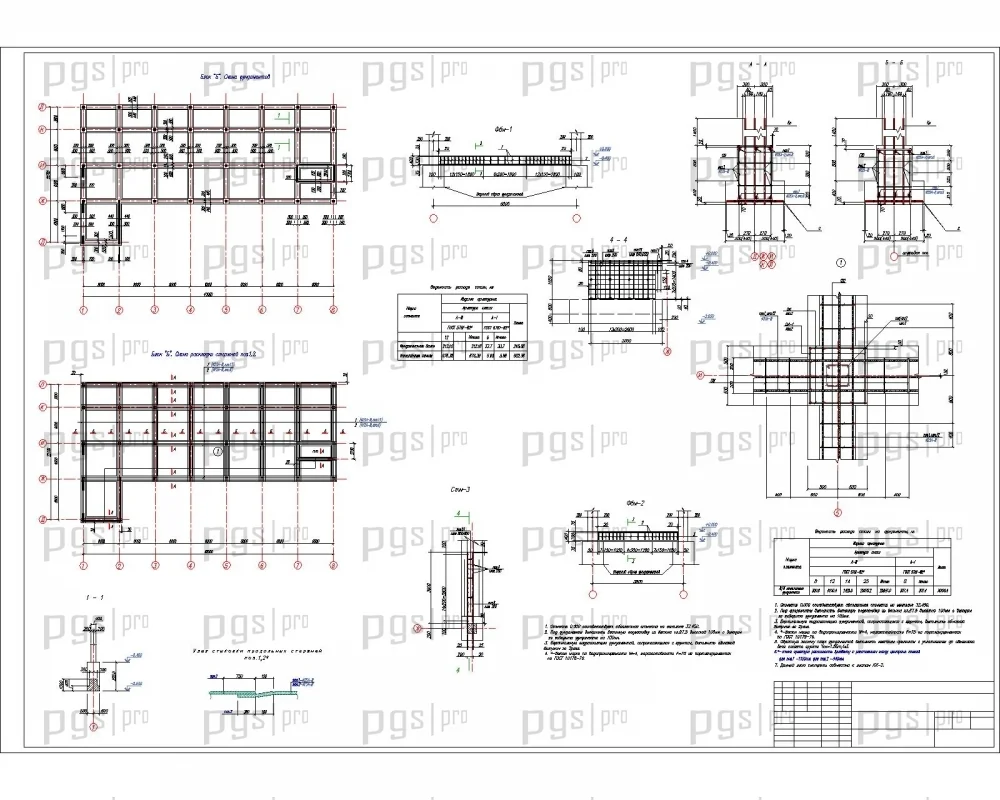

Конструктивная схема здания — железобетонный монолитный каркас. Фундамент выполнен в виде монолитных перекрестных лент высотой 1 метр. Наружные стены блоков «В» и «Г» — трехслойные клееные сэндвич-панели, блок «А» — навесной вентилируемый фасад, блок «Б» — кирпичные стены с навесным вентилируемым фасадом. Перекрытия — железобетонные толщиной 200 мм. Кровля — плоская.

Несущие части здания блоков «В» и «Г»:

• железобетонные колонны шагом 6 м и промежуточными стойками фахверка;
• стропильные фермы — из профилей «Молодечно» с уклоном 1,5%;
• прогоны покрытия из швеллеров;
• подкрановые подкрановые пути пролетом 9 м (блок «Г»);
• трехслойные клееные сэндвич-панели толщиной 100 мм заводского изготовления.

Состав покрытия: рулонный ковер мембрана «MONORPLAN» 1,2 мм; утеплитель — плиты минераловатные; пароизоляция — изоспан В; профнастил по металлическому каркасу; полы — мозаичный бетон.

Несущие части здания блока «А»: железобетонные колонны шагом 6 м; стропильные фермы максимальным пролетом 24 м с уклоном 1,5%; прогоны покрытия из швеллеров. Ограждающие конструкции — навесной вентилируемый фасад, витражи.

Несущие части здания блока «Б»: железобетонные колонны шагом 6 м, ядро жесткости; перекрытие — монолитное безригельное; прогоны покрытия из швеллеров. Ограждающие конструкции — стеновое ограждение кирпичные стены и навесной вентилируемый фасад; окна — металлопластиковые со стеклопакетом.

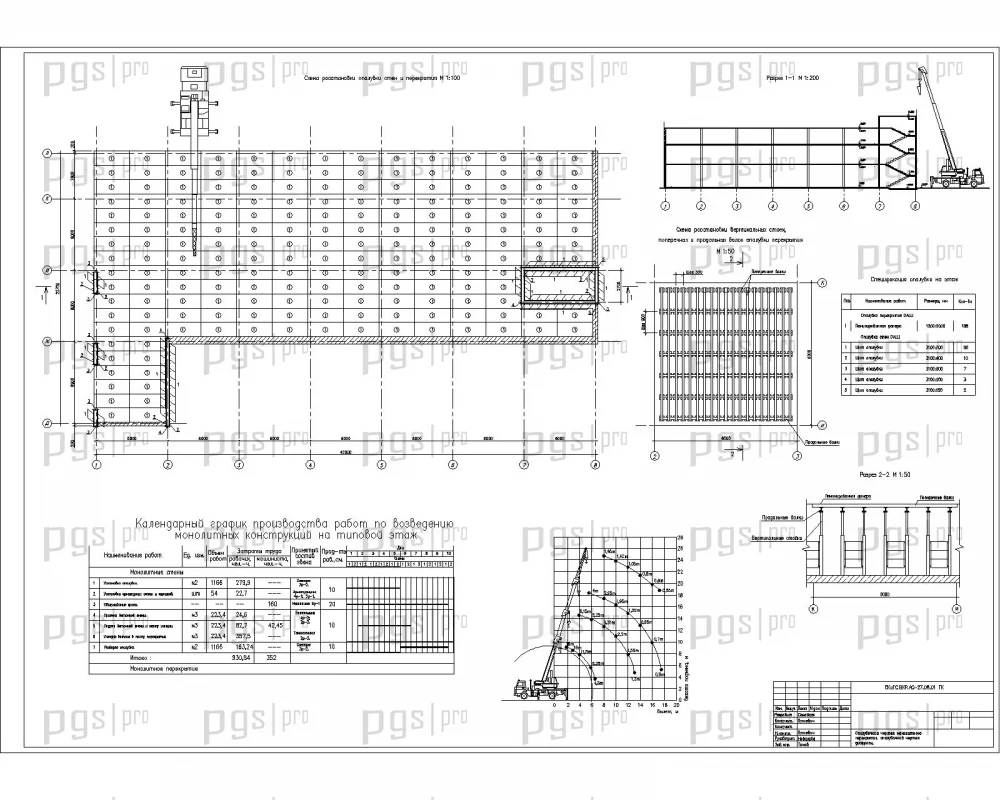

Расчет конструкций выполнен в программном комплексе «Лира», что обеспечивает высокую точность и достоверность расчетных данных. Технологическая карта на устройство монолитных участков перекрытия включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности.

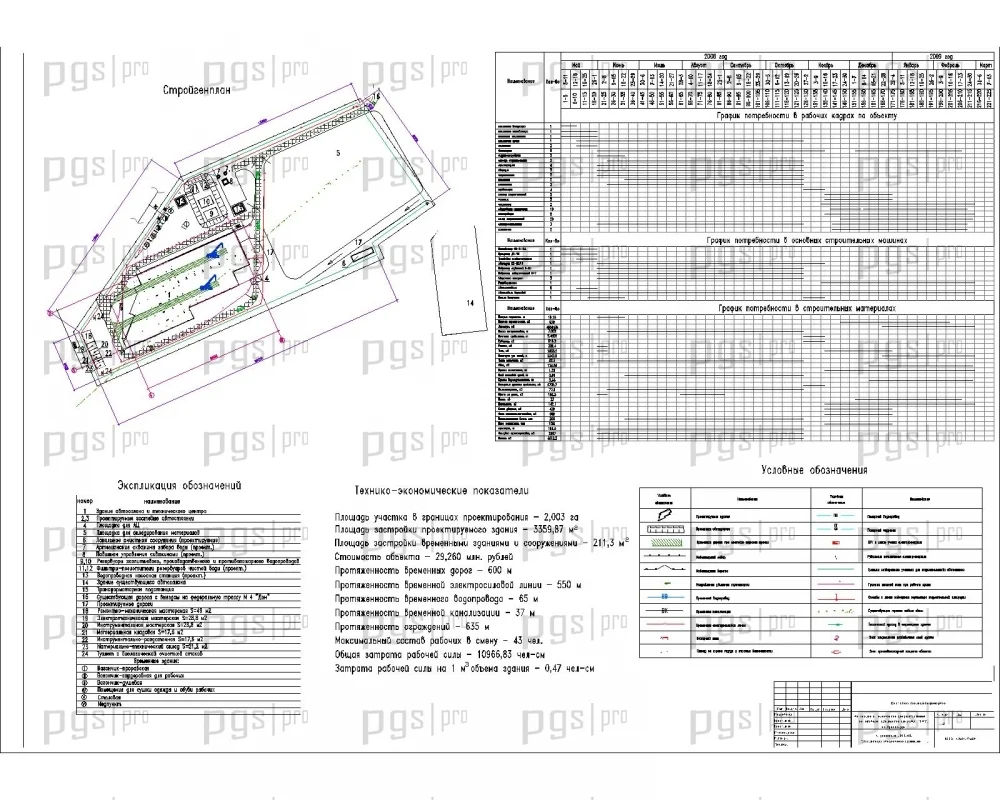

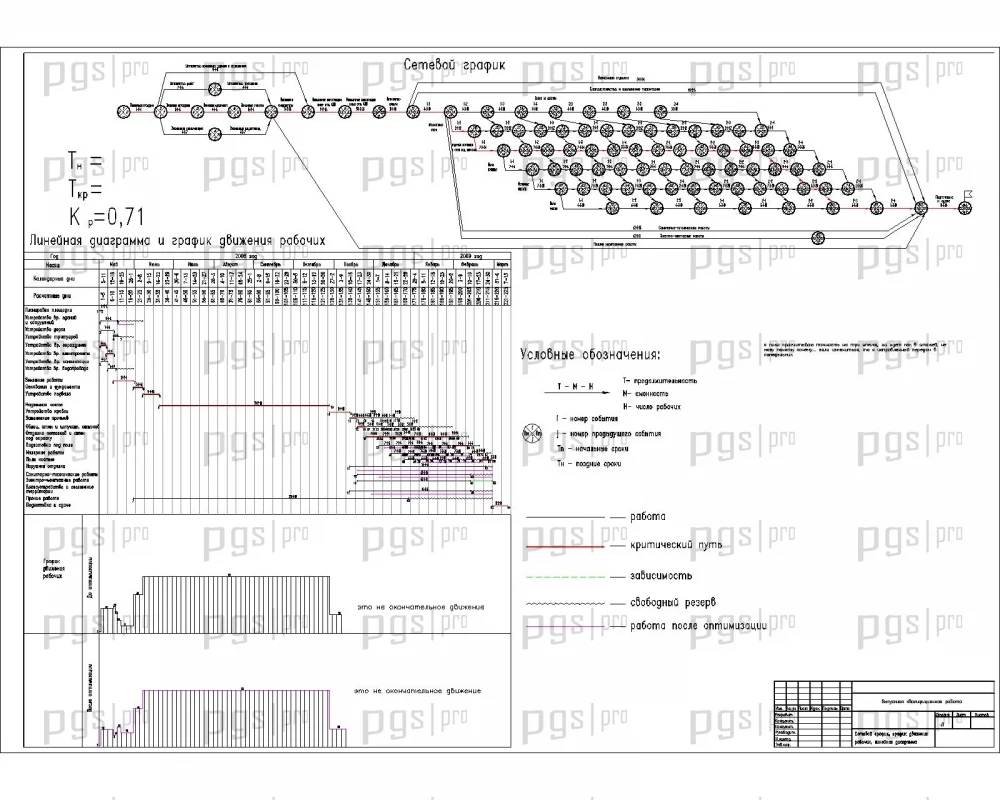

В составе проекта предусмотрен сетевой график производства работ, позволяющий оптимизировать критический путь строительства и рационально распределить ресурсы. Стройгенплан содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение и водоснабжение строительной площадки.

Графики потребности в материально-технических ресурсах обеспечивают своевременное снабжение строительства необходимыми материалами и оборудованием. Проектом предусмотрены мероприятия по охране окружающей среды и технике безопасности при производстве работ.

Диплом №1244 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современный объект: автосалон и технический центр — актуальная тематика для дипломной работы по специальности ПГС.
• Сложная функциональная структура: четыре функционально-технологических блока разной этажности и назначения.
• Разнообразие конструкций: монолитный железобетонный каркас, фундаменты, перекрытия, стропильные системы, подкрановые пути.
• Современные фасадные решения: навесной вентилируемый фасад, трехслойные сэндвич-панели, витражное остекление.
• Практическая направленность: технологическая карта, сетевой график, стройгенплан, графики потребности.
• Расчет в Лира: современное программное обеспечение для расчета конструкций.
• Полная комплектация: 113 листов пояснительной записки и 11 листов графики AutoCAD.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
