Диплом №1251 "Офисное здание в г. Казани"

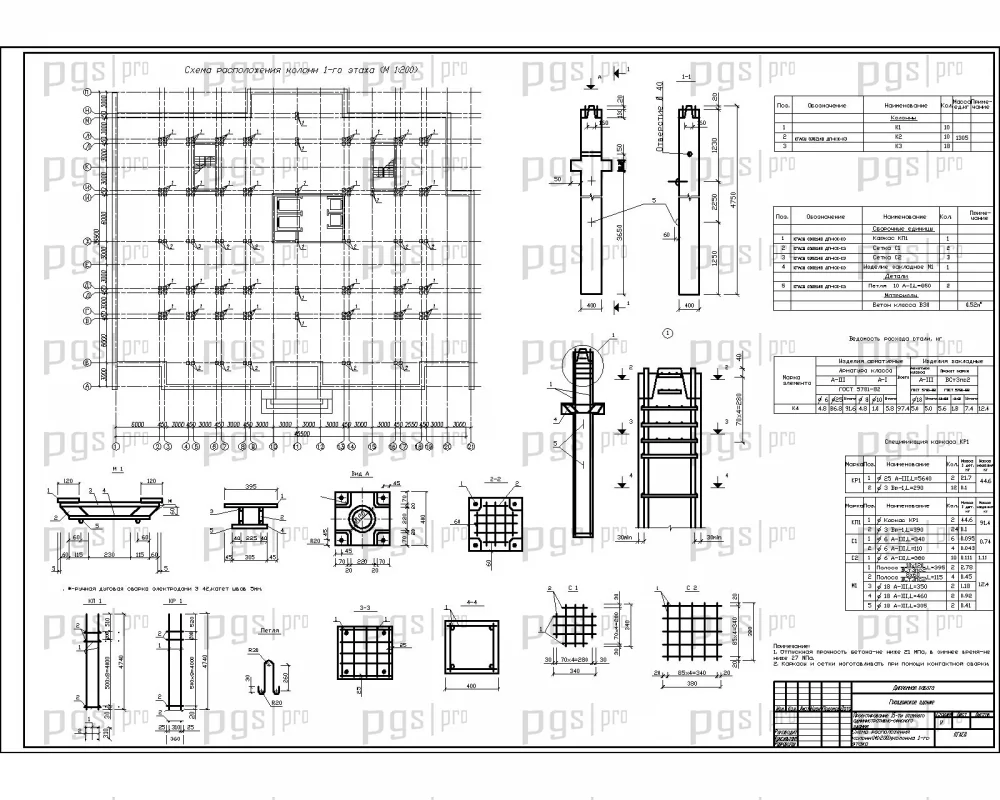

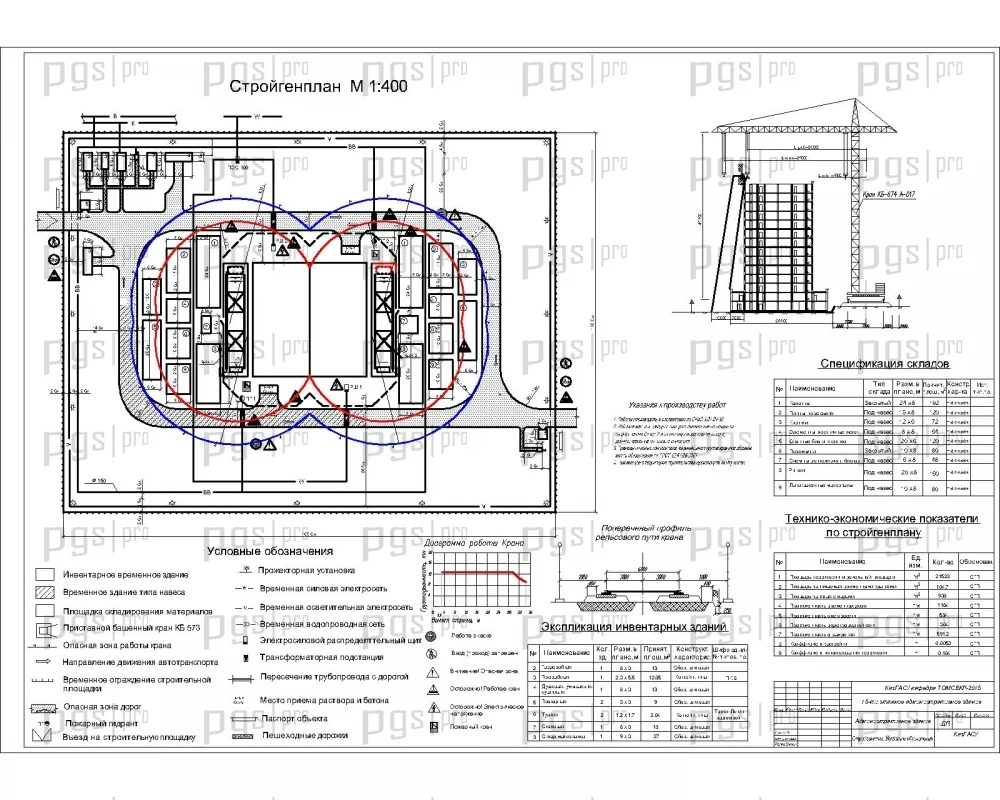

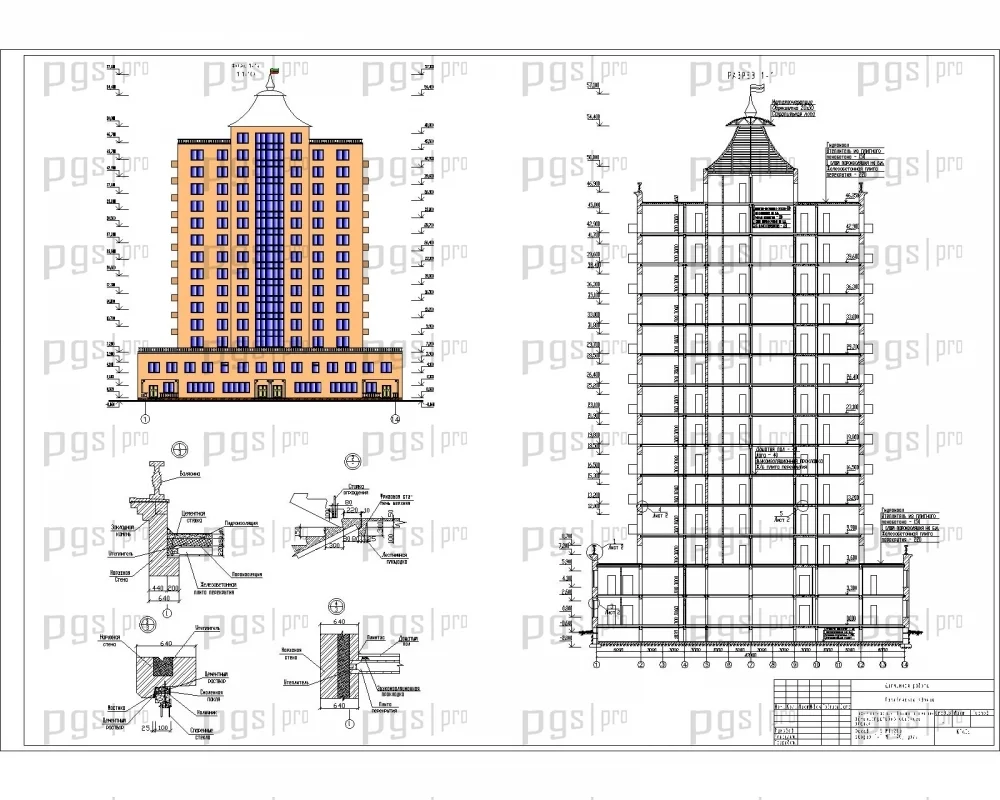

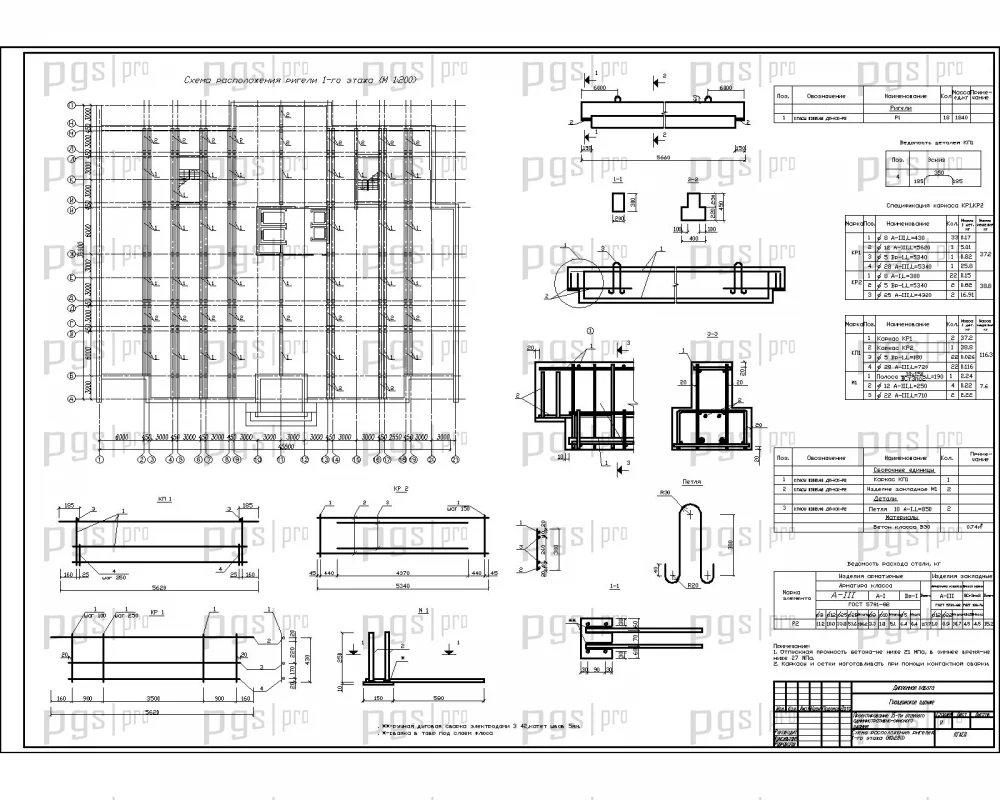

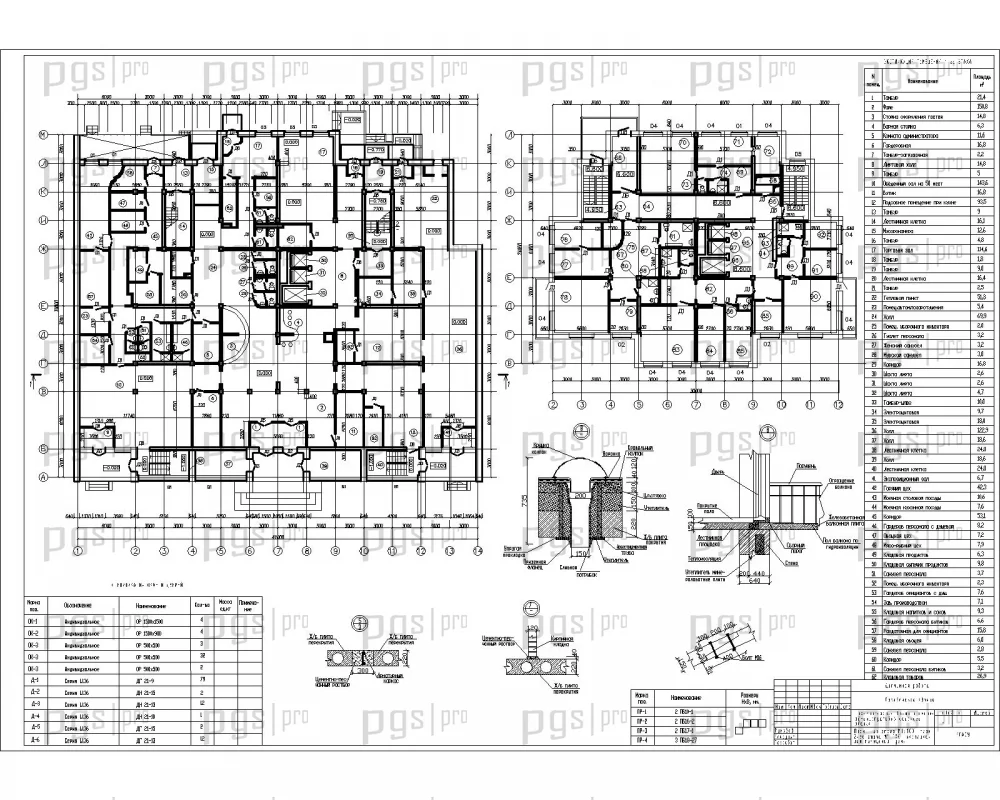

Состав графической части: фасад, разрез, узлы, план 1-го и 3-го этажа, узлы, конструирование фундаментов, расчет конструкций (2 листа), ППР на устройство кровли, стройгенплан.

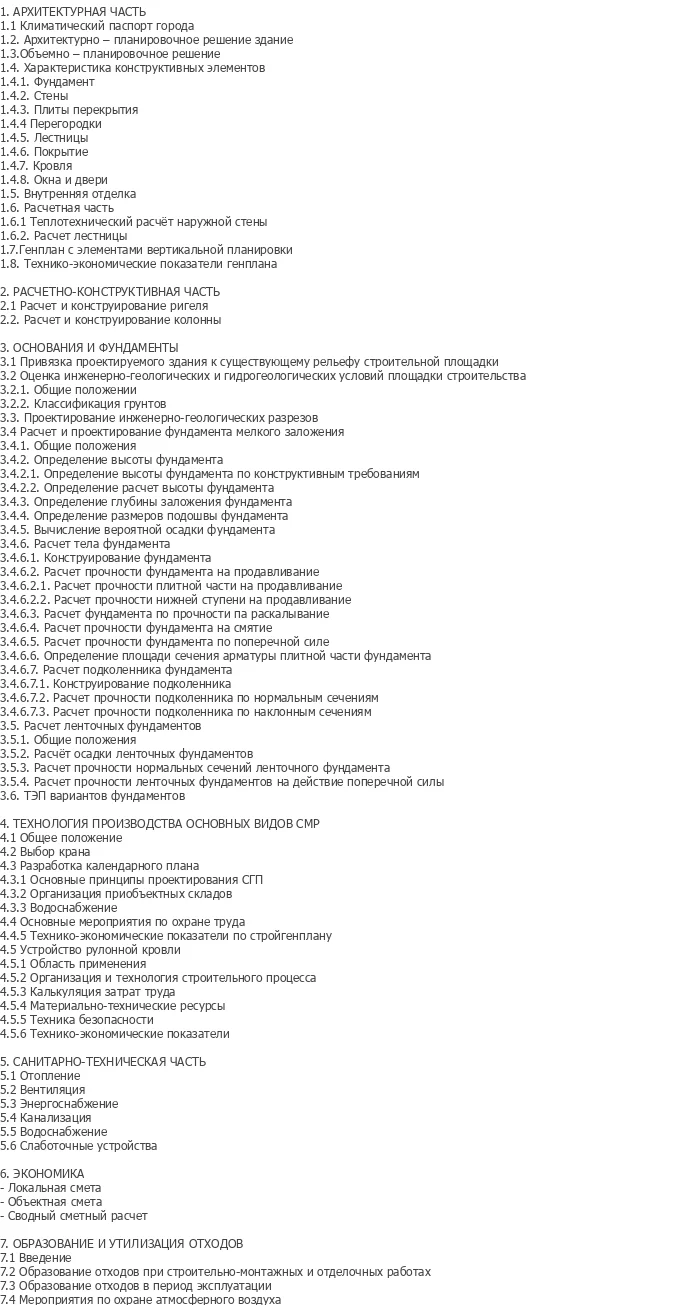

Состав пояснительной записки: архитектурная часть (климатический паспорт города, архитектурно-планировочное решение, объемно-планировочное решение, характеристика конструктивных элементов: фундамент, стены, плиты перекрытия, перегородки, лестницы, покрытие, кровля, окна и двери, внутренняя отделка, расчетная часть, теплотехнический расчет наружной стены, расчет лестницы, генплан с элементами вертикальной планировки, технико-экономические показатели генплана), расчетно-конструктивная часть (расчет и конструирование ригеля, колонны), основания и фундаменты (привязка, оценка инженерно-геологических и гидрогеологических условий, проектирование инженерно-геологических разрезов, расчет и проектирование фундамента мелкого заложения, расчет ленточных фундаментов, ТЭП вариантов фундаментов), технология производства основных видов СМР (выбор крана, разработка календарного плана, устройство рулонной кровли), санитарно-техническая часть (отопление, вентиляция, энергоснабжение, канализация, водоснабжение, слаботочные устройства), экономика (локальная смета, объектная смета, сводный сметный расчет), образование и утилизация отходов.

Проектируемый объект — административно-офисное здание в г. Казани, предназначенное для размещения офисных помещений и административных функций в условиях плотной городской застройки. Данный шаблон проекта разработан с учетом современных требований к функциональности, энергоэффективности и эстетике общественных зданий.

Здание имеет ширину по осям А-М — 36 м, длину по осям 1–14 — 42 м, высоту этажа 3,3 м, высоту этажа от пола до потолка 2,980 м, общую высоту здания 57,1 м. Класс здания — II степени долговечности (II = 50-100 лет), степень огнестойкости — II. Технико-экономические показатели: общий строительный объем — 8211,00 м³, площадь застройки — 2081,30 м², полезная площадь — 795,20 м².

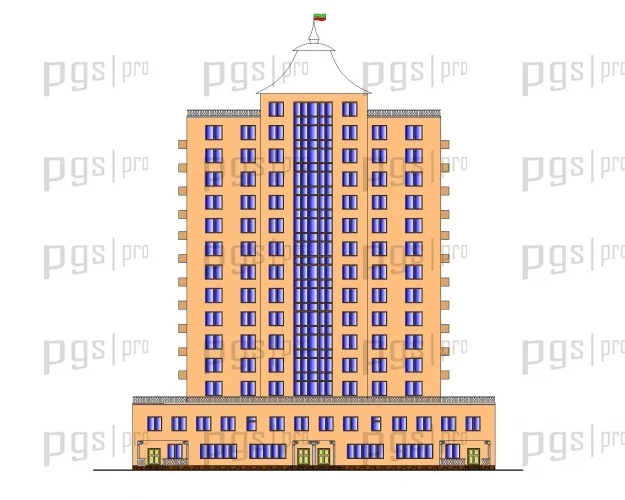

Архитектурный облик здания формируется кирпичными фасадами с вертикальным акцентом и современными оконными решениями. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

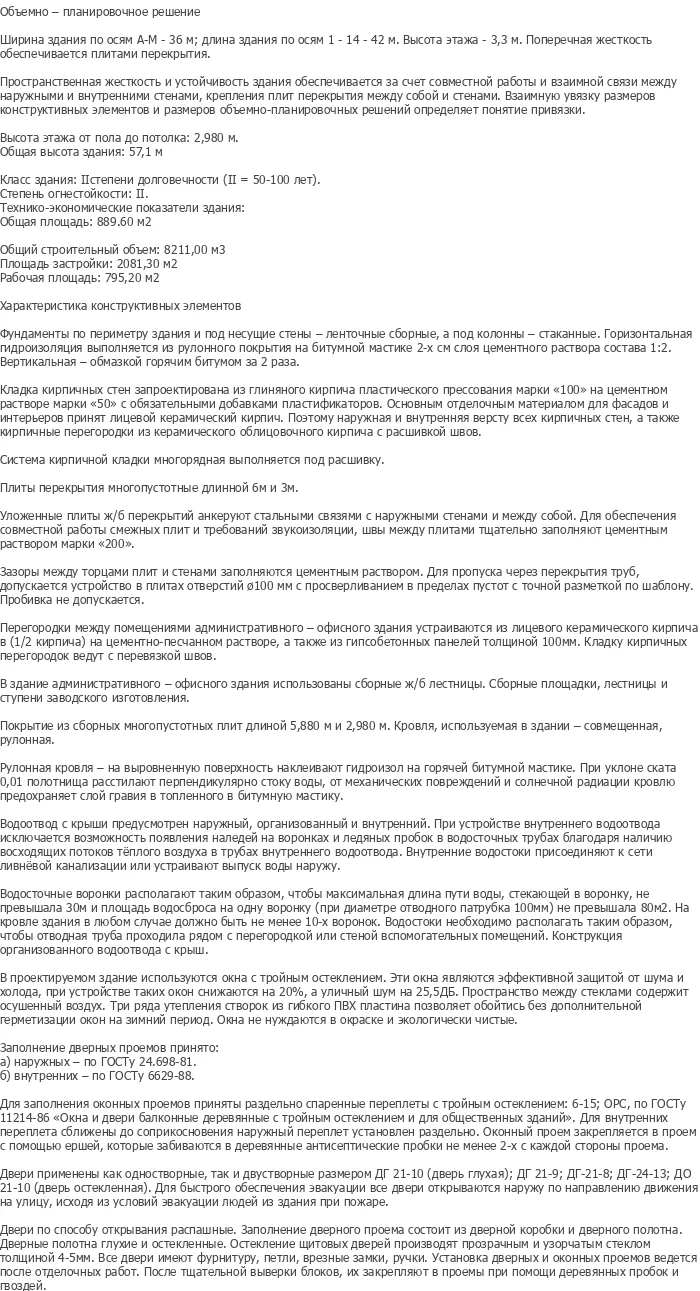

Объемно-планировочное решение здания обеспечивает функциональную связь между административными и офисными помещениями. Пространственная жесткость и устойчивость здания обеспечивается за счет совместной работы и взаимной связи между наружными и внутренними стенами, крепления плит перекрытия между собой и стенами. Взаимную увязку размеров конструктивных элементов и размеров объемно-планировочных решений определяет понятие привязки.

Перегородки между помещениями административно-офисного здания устраиваются из лицевого керамического кирпича в 1/2 кирпича на цементно-песчаном растворе, а также из гипсобетонных панелей толщиной 100 мм. Кладку кирпичных перегородок ведут с перевязкой швов.

В здании административно-офисного здания использованы сборные ж/б лестницы. Сборные площадки, лестницы и ступени заводского изготовления.

Покрытие из сборных многопустотных плит длиной 5,880 м и 2,980 м. Кровля, используемая в здании — совмещенная, рулонная. Рулонная кровля — на выровненную поверхность наклеивают гидроизол на горячей битумной мастике. При уклоне ската 0,01 полотнища растилают перпендикулярно стоку воды, от механических повреждений и солнечной радиации кровлю предохраняет слой гравия в топленного в битумную мастику.

Водосток с крыши предусмотрен наружный, организованный и внутренний. При устройстве внутреннего водостока исключается возможность промерзания наледей на воронках и ледяных пробок в водосточных трубах благодаря наличию восходящих колодцев теплого воздуха в трубах внутреннего водостока. Внутренние водостоки присоединяют к сети ливневой канализации или устраивают выпуск воды наружу.

Водосточные воронки располагают таким образом, чтобы максимальная длина пути воды, стекающей в воронку, не превышала 30 м и площадь водосбора на одну воронку (при диаметре отводного патрубка 100 мм) не превышала 80 м². На кровле здания в любом случае должно быть не менее 10-ти воронок. Водостоки необходимо располагать таким образом, чтобы отводная труба проходила рядом с перегородкой или стеной вспомогательных помещений. Конструкция ограждающего водостока с крыши.

В проектируемом здании используются окна с тройным остеклением. Эти окна являются эффективной защитой от шума и холода, при устройстве таких окон снижаются на 20%, а уличный шум на 25,5 Дб. Пространство между стеклами содержит осушенный воздух. Три ряда стекол створок из ПВХ пластика позволяет без дополнительной герметизации окон на зимний период. Окна не нуждаются в окраске и экологически чистые.

Заполнение дверных проемов принято: а) наружных — по ГОСТ 24.698-81; б) внутренних — по ГОСТ 6629-88. Для заполнения оконных проемов приняты раздельные спаренные переплеты с тройным остеклением: 6-15; ОРС, по ГОСТ 11214-86 «Окна и двери балконные деревянные с тройным остеклением и для общественных зданий». Для внутренних переплета сближены до соприкосновения наружный переплет установлен раздельно. Оконный проем закрепляется в проем с помощью ершей, которые забиваются в деревянные антисептические пробки не менее 2-х с каждой стороны проема.

Двери применены как одностворные, так и двустворные с размером ДГ 21-10 (дверь глухая); ДГ 21-9; ДГ-21-8; ДГ-24-13; ДО 21-10 (дверь остекленная). Для быстрого обеспечения эвакуации все двери открываются наружу по направлению движения на улицу, исходя из условий эвакуации людей из здания при пожаре.

Двери по способу открывания распашные. Заполнение дверного проема состоит из дверной коробки и дверного полотна. Дверные полотна глухие и остекленные. Остекление щитовых дверей производят прозрачным и узорчатым стеклом толщиной 4-5 мм. Все двери имеют фурнитуру, петли, врезные замки, ручки. Установка дверных и оконных проемов ведется после отделочных работ. После тщательной выверки блоков, их закрепляют в проемы при помощи деревянных пробок и гвоздей.

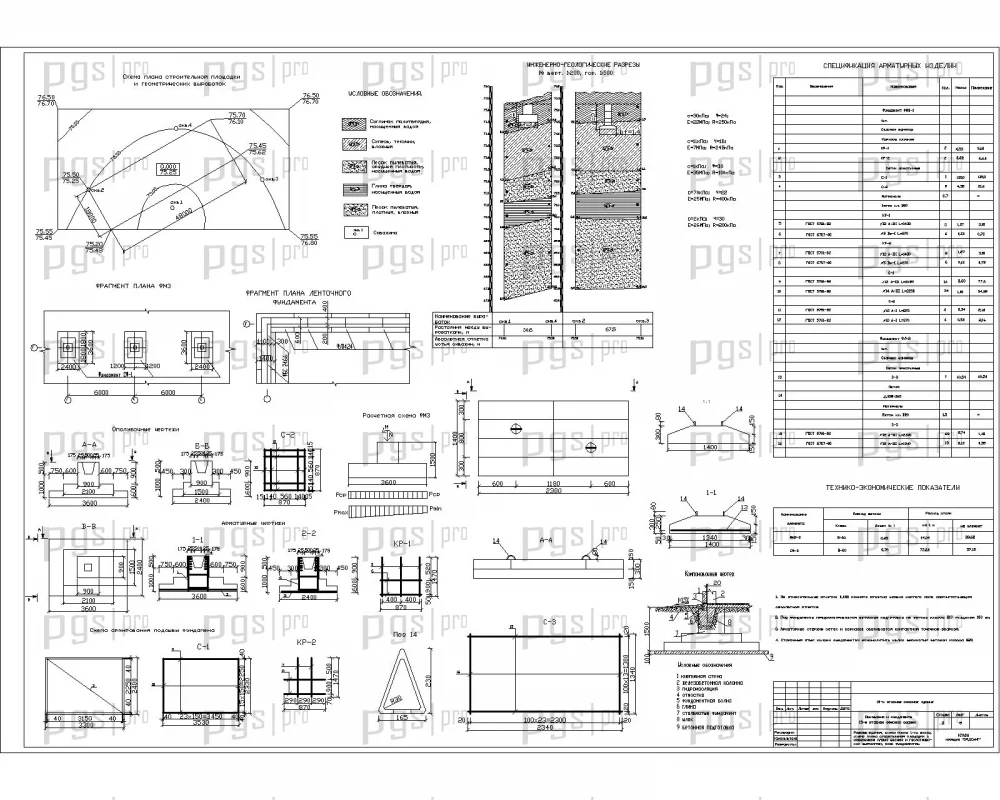

Фундаменты по периметру здания и под несущие стены — ленточные сборные, а под колонны — стаканные. Горизонтальная гидроизоляция выполняется из рулонного покрытия на битумной мастике 2-х слоя цементного раствора состава 1:2. Вертикальная — обмазкой горячим битумом за 2 раза.

Кладка кирпичных стен запроектирована из глиняного кирпича пластического прессования марки «100» на цементном растворе марки «50» с обязательными добавками пластификаторов. Основным отделочным материалом для фасадов и интерьеров примен лицевой керамический кирпич. Поэтому наружная и внутренняя версту всех кирпичных стен, а также кирпичные перегородки из керамического облицовочного кирпича с расшивкой швов. Система кирпичной кладки многоярусная выполняется под расшивку.

Плиты перекрытия многопустотные длиной 6 м и 3 м. Уложенные плиты ж/б перекрытий анкеруют стальными связями с наружными стенами и между собой. Для обеспечения совместной работы смежных плит и требований звукоизоляции, швы между плитами тщательно заполняют цементным раствором марки «200».

Зазоры между торцами плит и стенами заполняются цементным раствором. Для пропуска через перекрытия труб, допускается устройство в плитах отверстий Ø100 мм с просверливанием в пределах пустот с точной разметкой по шаблону. Пробивка не допускается.

Технология производства основных видов СМР включает общее положение, выбор крана, разработку календарного плана. Основные принципы проектирования СПП, организация приобъектных складов, водоснабжение. Основные мероприятия по охране труда. Технико-экономические показатели по стройгенплану.

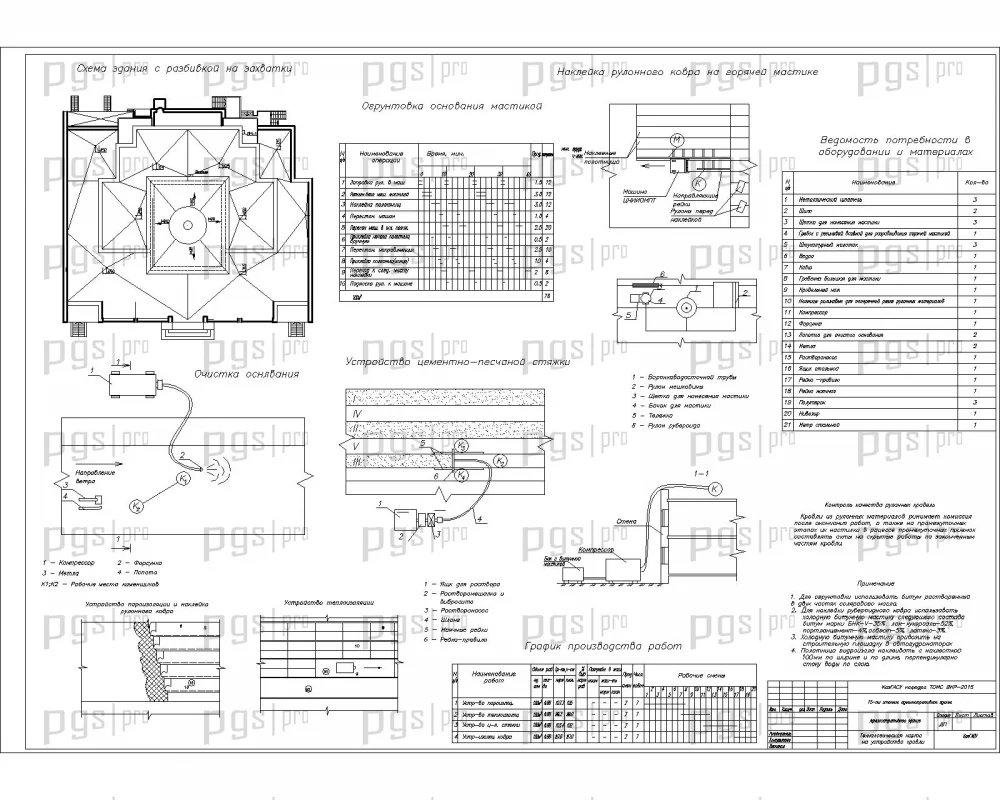

Устройство рулонной кровли включает область применения, организация и технология строительного процесса, калькуляция затрат труда, материально-технические ресурсы, техника безопасности, технико-экономические показатели.

Санитарно-техническая часть включает отопление, вентиляцию, энергоснабжение, канализацию, водоснабжение, слаботочные устройства.

Экономика строительства включает локальную смету, объектную смету, сводный сметный расчет.

Образование и утилизация отходов включает введение, образование отходов при строительно-монтажных и отделочных работах, образование отходов в период эксплуатации, мероприятия по охране атмосферного воздуха.

Диплом №1251 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный объект: административно-офисное здание в г. Казани — актуальная тема для дипломного проектирования в области общественной архитектуры.
• Полная комплектация: 7 листов графической части и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Классическая конструктивная схема: кирпичные стены, сборные железобетонные перекрытия, ленточные и стаканные фундаменты — расчет и конструирование всех основных элементов.
• Практическая направленность: технология производства основных видов СМР, календарный план, стройгенплан, устройство рулонной кровли.
• Многофункциональность: архитектурная часть, расчетно-конструктивная часть, основания и фундаменты, санитарно-техническая часть, экономика.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1251 по доступной цене — 3 000 рублей.
