Диплом №1253 "Ледовая арена в г. Пенза"

Состав графической части: генеральный план, фасады, разрезы, план основания, план подвала, планы 1–4 этажей, план кровли, технологические решения монтажа несущего профнастила покрытия (2 листа), календарный план, строительный генплан.

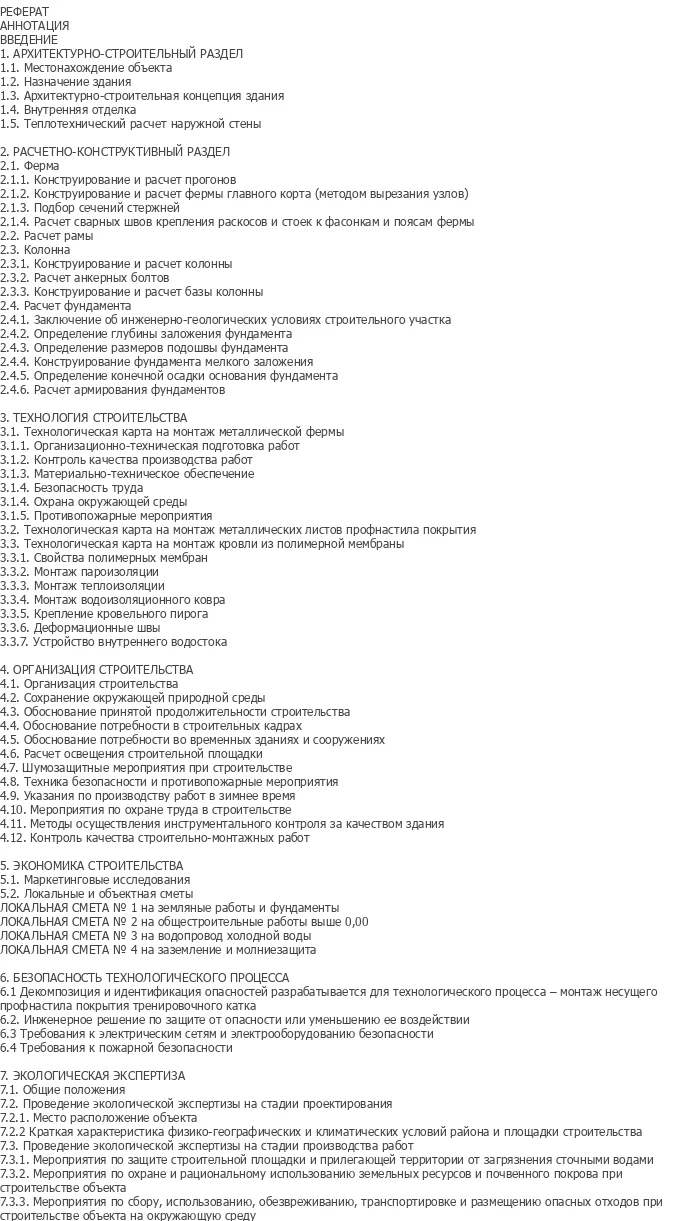

Состав пояснительной записки: реферат, аннотация, введение, архитектурно-строительный раздел (местонахождение объекта, назначение здания, архитектурно-строительная концепция, внутренняя отделка, теплотехнический расчет наружной стены), расчетно-конструктивный раздел (ферма, прогоны, колонна, фундамент), технология строительства (технологические карты на монтаж металлической фермы, монтаж металлических листов профнастила покрытия, монтаж кровли из полимерной мембраны), организация строительства, экономика строительства (локальные сметы), безопасность технологического процесса, экологическая экспертиза.

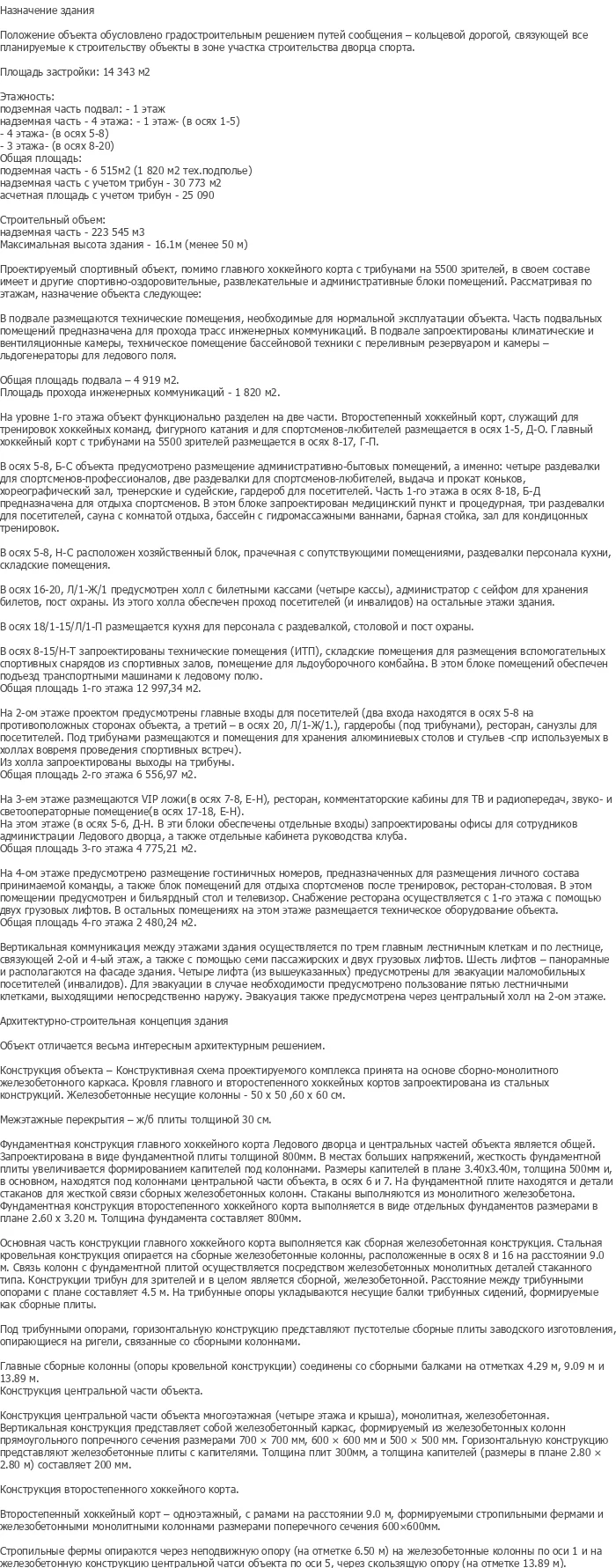

Проектируемый объект — ледовая арена (ледовый дворец спорта) в г. Пенза, предназначенная для проведения хоккейных матчей с трибунами на 5500 зрителей, тренировок спортивных команд, фигурного катания, а также массовых спортивно-зрелищных и развлекательных мероприятий. Данный шаблон проекта разработан с учетом современных требований к функциональности, безопасности и эстетике спортивной архитектуры.

В состав комплекса входят главный хоккейный корт с трибунами, второстепенный хоккейный корт для тренировок, административно-бытовые помещения, медицинский пункт, ресторан, VIP-ложи, комментаторские кабины, а также подземная часть с техническими помещениями бассейновой техники и ледогенераторами. Общая площадь здания — 30 773 м² с учетом трибун, подземная часть — 6 515 м² (в том числе 1 820 м² техподполья), надземная часть — 25 090 м².

Архитектурный облик здания формируется овальной формой главного корта с металлическими фермами покрытия и современными фасадными решениями. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений.

Функциональные связи в здании решены поэтажно с четким зонированием спортивной, административной, зрительской и хозяйственной функций. Подземная часть включает подвал и техподполье, где размещаются технические помещения, необходимые для нормальной эксплуатации объекта, включая климатические и вентиляционные камеры, техническое помещение бассейновой техники с переменным резервуаром и камеры-ледогенераторы для ледового поля.

На уровне 1-го этажа объект функционально разделен на две части. Второстепенный хоккейный корт, служащий для тренировок хоккейных команд, фигурного катания и для спортсменов-любителей, размещается в осях 1–5, Д-О. Главный хоккейный корт с трибунами на 5500 зрителей размещается в осях 8–17, Г-Л. В осях 5–8, Б-С объекта предусмотрено размещение административно-бытовых помещений, а именно: четыре раздевалки для спортсменов-профессионалов, две раздевалки для спортсменов-любителей, выдача и прокат коньков, хореографический зал, тренерские и судейские, гардероб для посетителей. Часть 1-го этажа в осях 8–18, Б-Д предназначена для отдыха спортсменов. В этом блоке запроектированы медицинский пункт и процедурная, три раздевалки для посетителей, сауна с комнатой отдыха, бассейн с гидромассажными ваннами, барная стойка, зал для кондиционных тренировок.

В осях 5–8, Н-С расположен хозяйственный блок, прачечная с сопутствующими помещениями, раздевалки персонала кухни, складские помещения. В осях 16–20, Л-1/Ж/1 предусмотрен холл с билетными кассами (четыре кассы), администратор с сейфом для хранения билетов, пост охраны. Из этого холла обеспечен проход посетителей (и инвалидов) на остальные этажи здания. В осях 18/1–15/Л/Л-1 размещается кухня для персонала с раздевалкой, столовой и постом охраны. В осях 8–15/Н-Т запроектированы технические помещения (ИТП), складские помещения для размещения вспомогательных спортивных снарядов из спортивных залов, помещение для ледоуборочного комбайна. В этом блоке помещений обеспечен подъезд транспортных машин к ледовому полю. Общая площадь подвала — 4 919 м², площадь прохода инженерных коммуникаций — 1 820 м².

На 2-ом этаже проектом предусмотрены главные входы для посетителей (два входа находятся в осях 5–8 на противоположных сторонах объекта, а третий — в осях 20, Л/1-Ж/1), гардеробы (под трибунами), ресторан, сауны для спортсменов. Под трибунами размещаются и помещения для хранения алюминиевых столов и стульев — при использовании их в залах во время проведения спортивных встреч. Из холла запроектированы выходы на трибуны. Общая площадь 2-го этажа — 6 556,97 м².

На 3-ем этаже размещаются VIP ложи (в осях 7–8, Е-Н), ресторан, комментаторские кабины для ТВ и радиопередач, звуко- и светооператорные помещения (в осях 17–18, Е-Н). На этом этаже (в осях 5–6, Д-Н, в эти блоки обеспечены отдельные входы) запроектированы офисы для сотрудников администрации ледового дворца, а также отдельные кабинеты руководства клуба. Общая площадь 3-го этажа — 4 775,21 м².

На 4-ом этаже предусмотрено размещение гостиничных номеров, предназначенных для размещения личного состава принимаемой команды, а также блок помещений для отдыха спортсменов после тренировок, ресторан и столовая. В этом помещении предусмотрен и бильярдный стол и телевизор. Снабжение ресторана осуществляется с 1-го этажа с помощью двух грузовых лифтов. В остальных помещениях на этом этаже размещается техническое оборудование объекта. Общая площадь 4-го этажа — 2 480,24 м².

Вертикальная коммуникация между этажами здания осуществляется по трем главным лестничным клеткам и по лестнице, связующей 2-ой и 4-ый этаж, а также с помощью семи пассажирских и двух грузовых лифтов. Шесть лифтов — панорамные и располагаются на фасаде здания. Четыре лифта (из вышеуказанных) предусмотрены для эвакуации маломобильных посетителей (инвалидов). Для эвакуации в случае необходимости предусмотрено пользование пятью лестничными клетками, выходящими непосредственно наружу. Эвакуация также предусмотрена через центральный холл на 2-ом этаже.

Конструкция объекта — конструктивная схема проектируемого комплекса принята на основе сборно-монолитного железобетонного каркаса. Кровля главного и второстепенного хоккейных кортов запроектирована на стальных конструкциях. Железобетонные несущие колонны — 50 × 50, 60 × 60 см. Межэтажные перекрытия — ж/б плиты толщиной 30 см.

Фундаментная конструкция главного хоккейного корта Ледового дворца и центральных частей объекта является общей. Запроектирована в виде фундаментной плиты толщиной 800мм. В местах больших напряжений, жесткость фундаментной плиты увеличивается формованием капителей под колоннами. Размеры капителей в плане 3,40х3,40м, толщина 500мм и 800мм. Наводятся под колоннами центральной части объекта, в осях 6 и 7. На фундаментной плите находятся и детали стаканов для жесткой связи сборных железобетонных колонн. Стаканы выполняются из монолитного железобетона. Фундаментная конструкция второстепенного хоккейного корта выполняется в виде отдельных фундаментов размерами в плане 2,60 х 3,20 м. Толщина фундамента составляет 800мм.

Основная часть конструкции главного хоккейного корта выполняется как сборная железобетонная конструкция. Стальная кровельная конструкция опирается на сборные железобетонные колонны, расположенные в осях 8 и 16 на расстоянии 9,0 м. Связь между фундаментной плитой осуществляется посредством железобетонных монолитных деталей стаканного типа. Каждый стакан для трибун и в целом является сборной железобетонной конструкцией. Расстояние между трибунными опорами в плане составляет 4,5 м. На трибунные опоры укладываются несущие балки трибунных сидений, формируемые как сборные плиты.

Под трибунными опорами, горизонтальную конструкцию представляют пустотелые сборные плиты заводского изготовления, опирающиеся на ригели, связанные со сборными колоннами. Главные сборные колонны (опоры кровельной конструкции) соединены со сборными балками на отметках 4,29 м, 9,09 м и 13,89 м.

Конструкция центральной части объекта многоэтажная (четыре этажа и крыша), монолитная, железобетонная. Вертикальная конструкция представляет собой железобетонный каркас, формируемый из железобетонных колонн прямоугольного поперечного сечения размерами 700 × 700 мм, 600 × 600 мм и 500 × 500 мм. Горизонтальную конструкцию представляют железобетонные плиты с капителями. Толщина плит 300мм, а толщина капителей (размеры в плане 2,80 х 2,80 м) составляет 200 мм.

Конструкция второстепенного хоккейного корта. Второстепенный хоккейный корт — одноэтажный, с рамами на расстоянии 9,0 м, формируемыми стропильными фермами и железобетонными монолитными колоннами поперечного сечения 600×600мм. Стропильные фермы опираются через неподвижную опору (на отметке 6,50 м) на железобетонные колонны по оси 1 и на железобетонную конструкцию центральной части объекта по оси 5, через скользящую опору (на отметке 13,89 м).

Технологическая карта на монтаж металлической фермы включает организационно-техническую подготовку работ, контроль качества производства работ, материально-техническое обеспечение, безопасность труда, охрану окружающей среды, противопожарные мероприятия.

Технологическая карта на монтаж металлических листов профнастила покрытия содержит технологию монтажа несущего профнастила, мероприятия по контролю качества и безопасности работ.

Технологическая карта на монтаж кровли из полимерной мембраны включает свойства полимерных мембран, монтаж пароизоляции, монтаж теплоизоляции, монтаж водоизоляционного ковра, крепление кровельного пирога, деформационные швы, устройство внутреннего водостока.

Организация строительства включает обоснование принятой продолжительности строительства, обоснование потребности в строительных кадрах, обоснование потребности во временных зданиях и сооружениях, расчет освещения строительной площадки, шумозащитные мероприятия при строительстве, техника безопасности и противопожарные мероприятия, указания по производству работ в зимнее время, мероприятия по охране труда в строительстве, методы осуществления инструментального контроля за качеством здания, контроль качества строительно-монтажных работ.

Экономика строительства включает маркетинговые исследования, локальные и объектные сметы: локальная смета №1 на земляные работы и фундаменты, локальная смета №2 на общестроительные работы выше 0,00, локальная смета №3 на водопровод холодной воды, локальная смета №4 на заземление и молниезащиту.

Безопасность технологического процесса включает декомпозицию и идентификацию опасностей разрабатывается для технологического процесса — монтаж несущего профнастила покрытия тренировочного катка, инженерное решение по защите от опасности или уменьшению ее воздействия, требования к электрическим сетям и электрооборудованию безопасности, требования к пожарной безопасности.

Экологическая экспертиза включает общие положения, проведение экологической экспертизы на стадии проектирования, место расположения объекта, краткая характеристика физико-географических и климатических условий района и площадки строительства, проведение экологической экспертизы на стадии проектирования, мероприятия по защите строительной площадки и прилегающей территории от загрязнения сточными водами, мероприятия по охране и рациональному использованию земельных ресурсов и почвенного покрова при строительстве объекта, мероприятия по сбору, использованию, обезвреживанию, транспортировке и размещению опасных отходов при строительстве объекта на окружающую среду.

Диплом №1253 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный объект: ледовая арена с трибунами на 5500 зрителей — редкая и востребованная тема для дипломного проектирования.
• Полная комплектация: 14 листов графической части и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Сложная конструктивная схема: сборно-монолитный железобетонный каркас, металлические фермы покрытия, фундаментная плита с капителями — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты, календарный график, строительный генплан, локальные сметы.
• Многофункциональность: главный и второстепенный хоккейные корты, VIP-ложи, ресторан, гостиничные номера, административные помещения.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности технологического процесса и экологической экспертизе.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1253 по доступной цене — 6 000 рублей.
