Описание объемно-планировочного решения объекта проектирования.

Разработка объемно-планировочных решений общественных зданий является первым этапом их проектирования и основывается на комплексном учете разносторонних требований – функциональных, физико-технических, конструктивных, архитектурно-художественных и экономических.

На основе функционального процесса устанавливаем состав помещений, геометрические параметры, требования к их группировке, взаимосвязываем с условиями унификации и типизации. Градостроительными и природно-климатическими факторами, включая особенности участка строительства и его рельефа, округа застройки, а также ландшафтными и другими характеристиками местности. Конструктивными особенностями проектируемого здания, связанными с величиной пролетов, высотой и другими геометрическими параметрами, материалом несущих и ограждающих конструкций.

В формировании объемно-планировочных решений и в выборе сетки разбивочных осей, определяющими являются рабочие помещения.

Здание имеет 4 парадных входа со стороны улицы, 6 эвакуационных и 2 служебных. Парадная входная часть оборудована крыльцами с пандусами для инвалидов. Со стороны улицы имеется сквозной проезд во двор.

Проектируемое здание смешанного типа, в состав которого входит значительное число основных относительно небольших помещений, а так же залов.

Связь осуществляется вертикальными (два лифта и две эвакуационные лестницы) и горизонтальными (коридоры) коммуникациями.

Коридоры - средние, с расположением помещений с двух сторон от коридора. Средние коридоры занимают основную часть здания, поэтому обеспечена компактность здания, сокращение его длины, поверхности наружных ограждений, и, следовательно, теплопотерь. При среднем коридоре в глубине помещений, определяемой исходя из условий их естественного освещения в пределах 6 м, ширина здания составляет 18 м. Естественное освещение и проветривание средних коридоров, вестибюлей и лестничных маршей осуществляется через торцевые окна и окна, выходящие в холл.

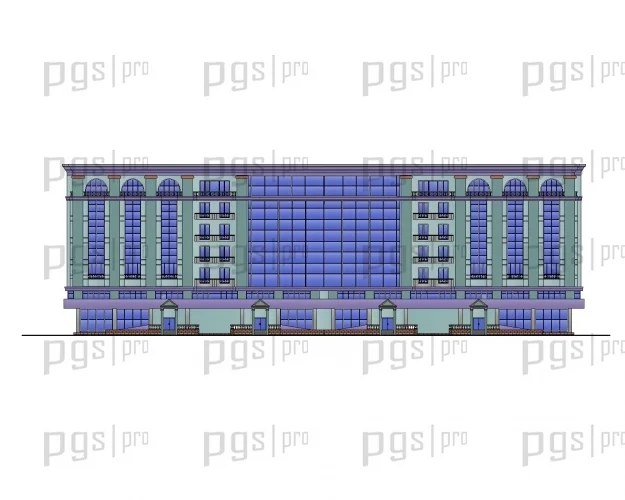

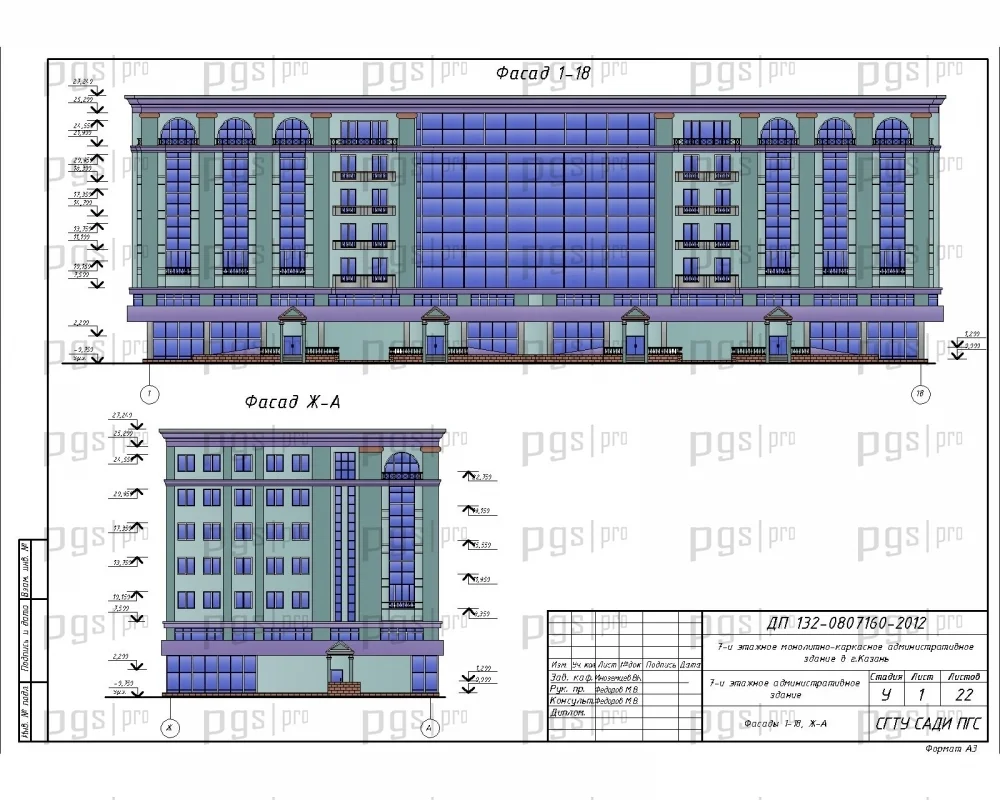

Проектируемое здание в плане имеет размеры 81,0 х 27,3 м, высота от отметки чистого пола («0,000») – 27,24 м.
Размер в осях составляет сетку 3 – 6 м.

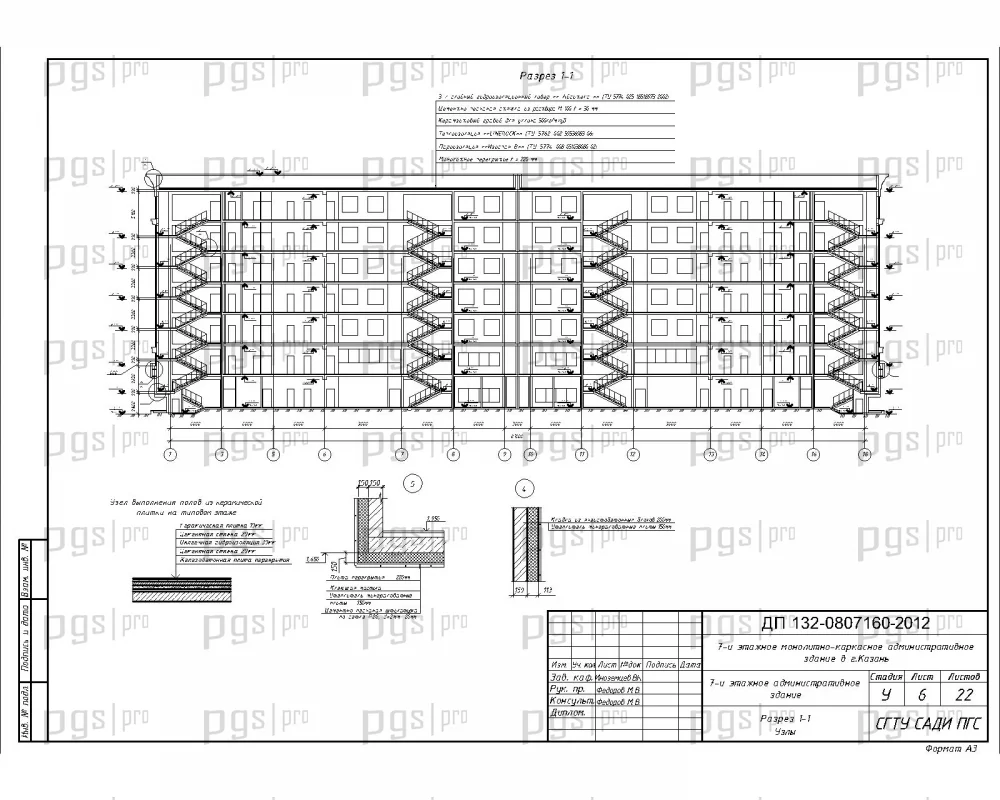

Здание 7-этажное имеет высоту помещений 3,6 м.

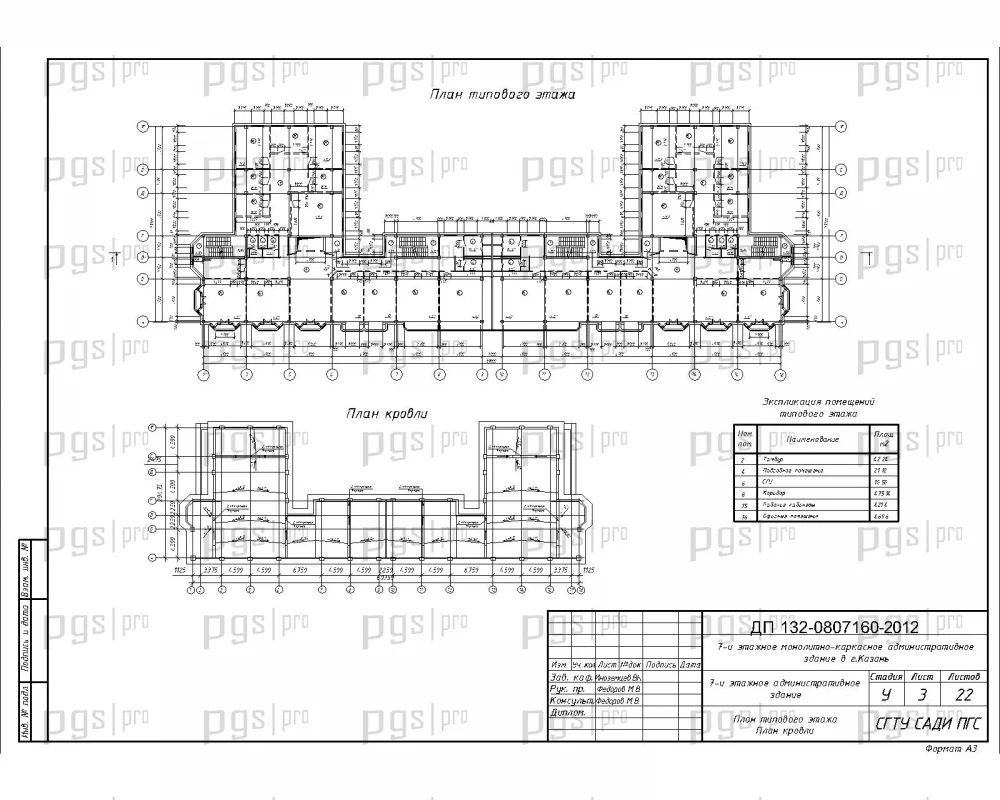

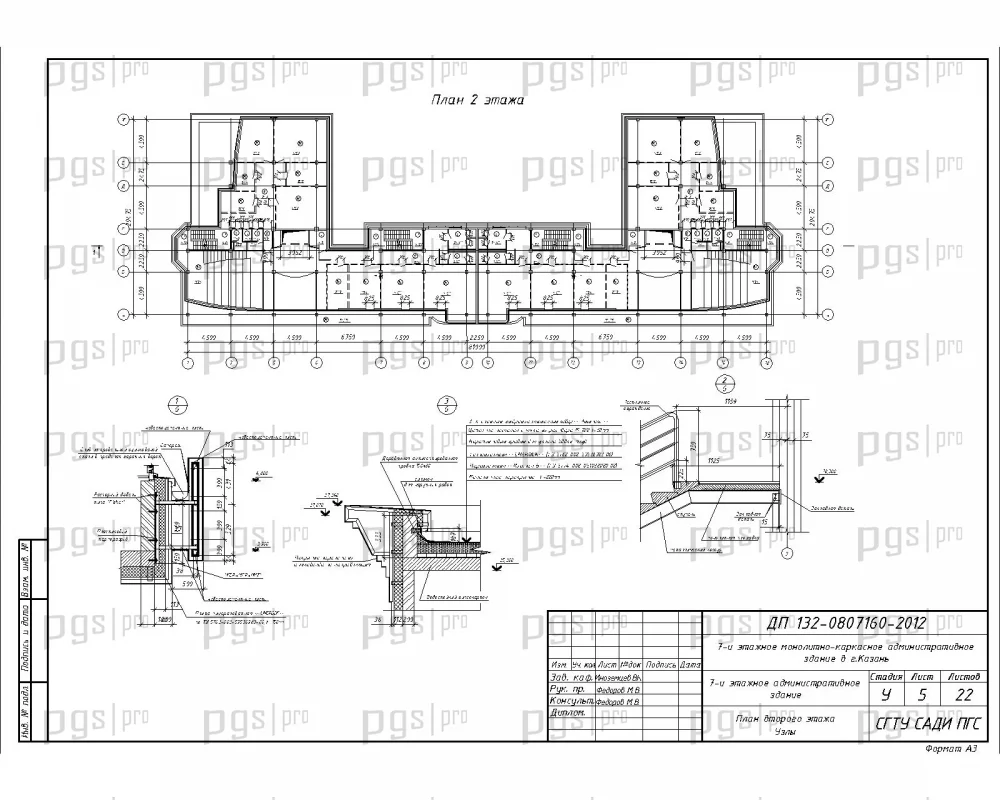

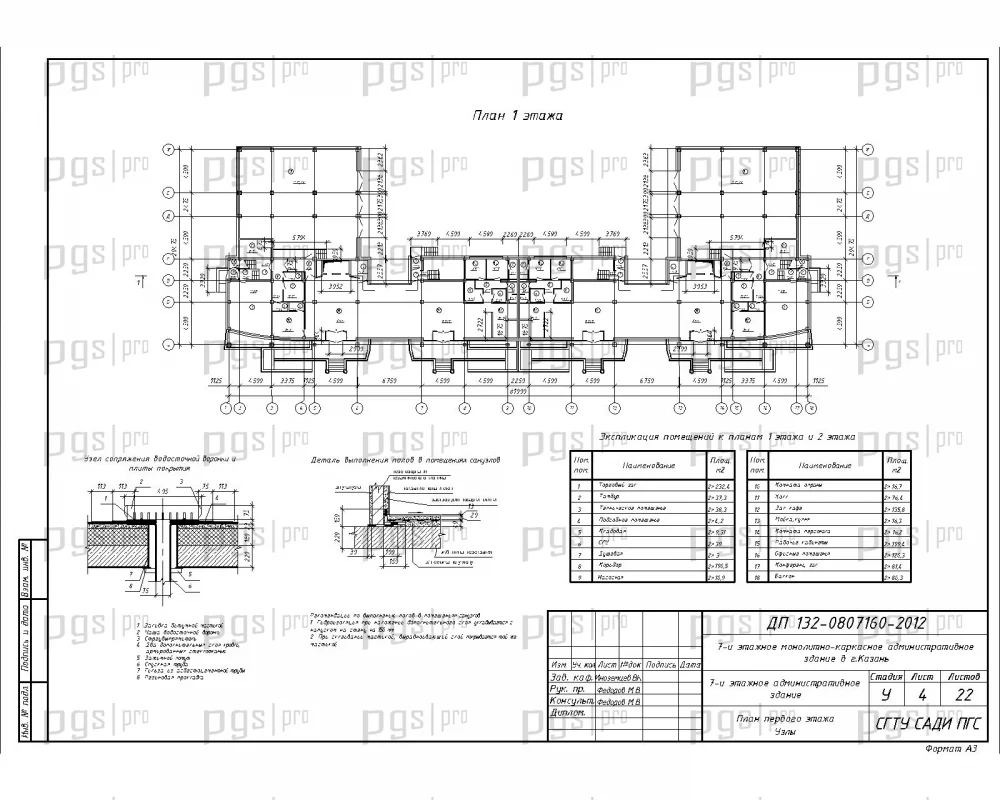

На первом этаже расположены: торговые залы, технические и служебные помещения, холлы, а так же 2 кафе на 20 посадочных мест с отдельным входом. На втором этаже располагаются конференц-зал и офисные помещения. С третьего по седьмой этажи располагаются офисные помещения. На всех этажах имеются санузлы.

Для очистки и доступа чистого, свежего воздуха в здании сооружены вентиляционные шахты с принудительной вентиляцией.

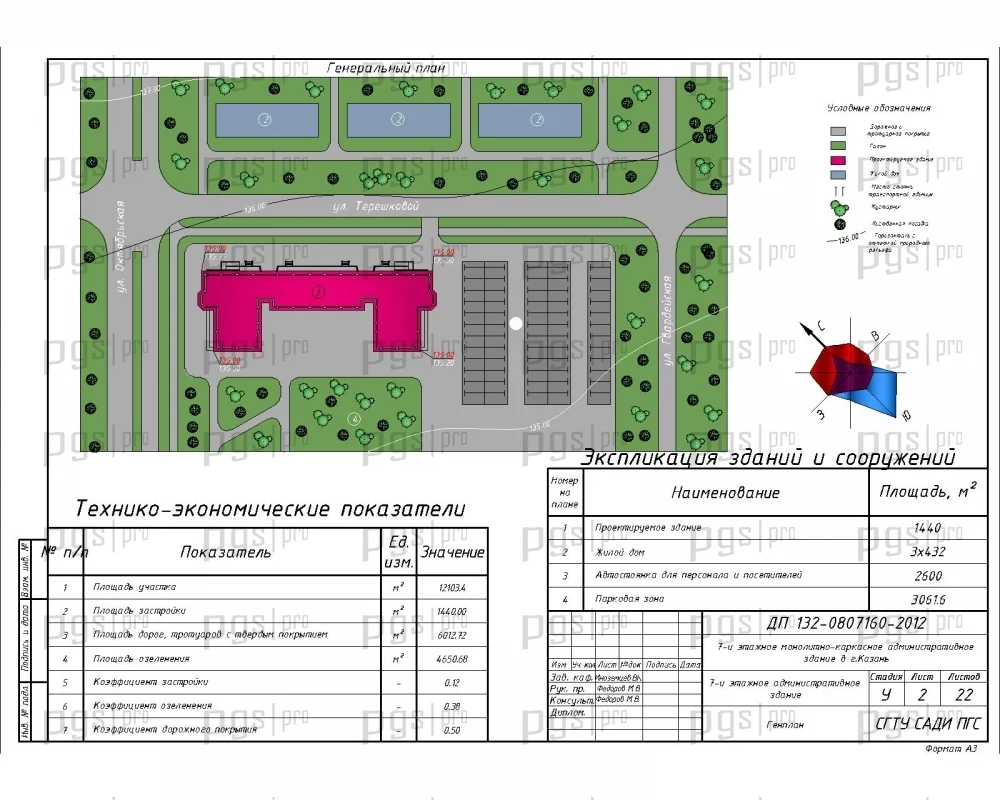

Градостроительные факторы и функциональные процессы предусматривают в проектировании учитывать процессы, происходящие в зданиях, связанные с окружающими улицами, автомобильными стоянками, с дворами соседних сооружений, что определяет их объемно-планировочные решения.

В зависимости от конкретных градостроительных условий, местоположения здания и его роли в системе застройки могут применяться различные композиционные приемы архитектурного решения.

Описание конструктивного решения объекта проектирования.

Конструктивное решение проектируемого каркасно-монолитного здания обуславливается его планировочным, объемно-пространственным и технико-экономическим решениями.

Конструктивное решение включает строительную и конструктивную системы, а также конструктивную схему.

Строительная система здания определяется материалом, наиболее массовой конструкцией и технологией возведения несущих элементов (монолитный железобетон).

Конструктивная система здания представляет собой совокупность взаимосвязанных несущих конструктивных элементов, обеспечивающих его прочность, устойчивость и необходимый уровень эксплуатационных качеств.

Пространственная комбинация несущих элементов относит проектируемое здание к каркасному типу зданий, таким образом, есть четкое разделение конструкций по их функциям – несущие и ограждающие.

Пространственная система (несущий каркас) воспринимает все нагрузки, действующие на здание. Важнейшим условием достижения высоких эксплуатационных качеств многоэтажного каркасного здания является обеспечение его надежного сопротивления горизонтальным нагрузкам и воздействиям. Данное здание имеет конструктивную схему с двумя ядрами жесткости закрытого типа и двумя диафрагмами.

Основными несущими конструктивными элементами данного каркасного здания являются:
- фундамент;
- вертикальные связевые железобетонные диафрагмы толщиной 200 мм;
- колонны постоянного сечения по всей высоте здания – 400 х 400 (мм х мм);
- связующие их междуэтажные перекрытия толщиной 220.

Ограждающие конструкции защищают помещения от воздействий внешней среды.

Каркас является железобетонным монолитным.

Количество этажей – 7.
- высота типового этажа – 3600 мм;
- высота первого этажа – 3900 мм.

Габариты здания в осях 27300 х 81000 (мм х мм).

Класс здания по этажности – малоэтажное.
За условную отметку 0.000 принят уровень чистого пола первого этажа.

Фундамент воспринимает следующие основные внешние воздействия: вес вышележащих частей здания, боковое давление грунта, силы, возникающие при пучении и вибрационные воздействия.

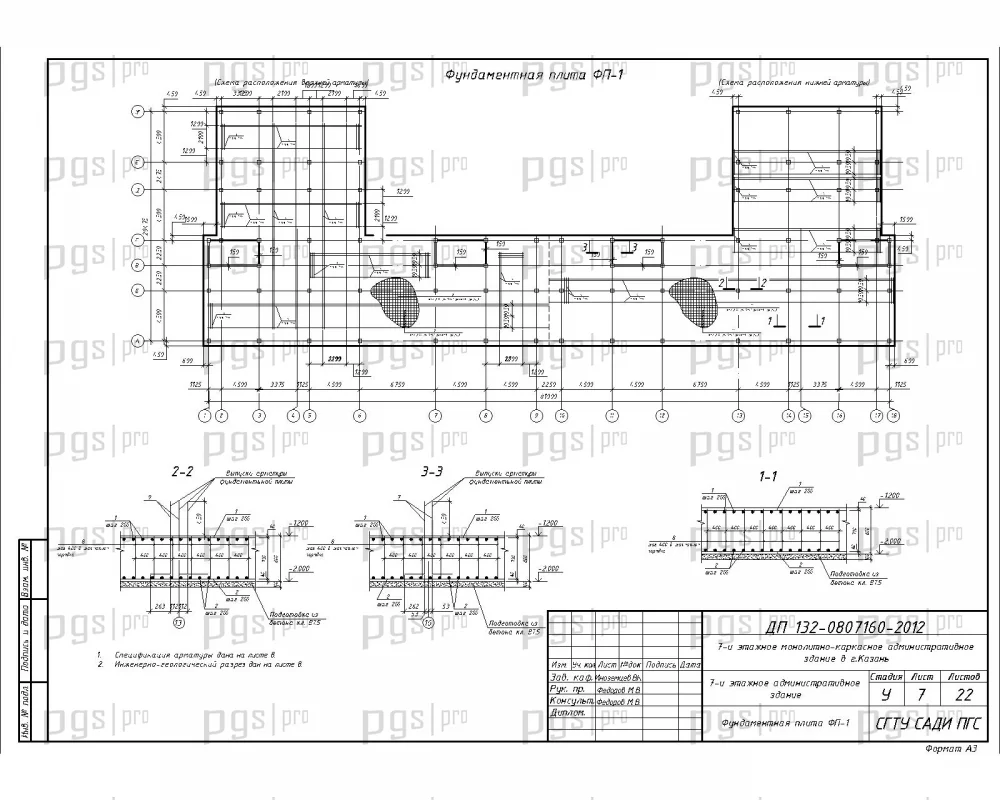

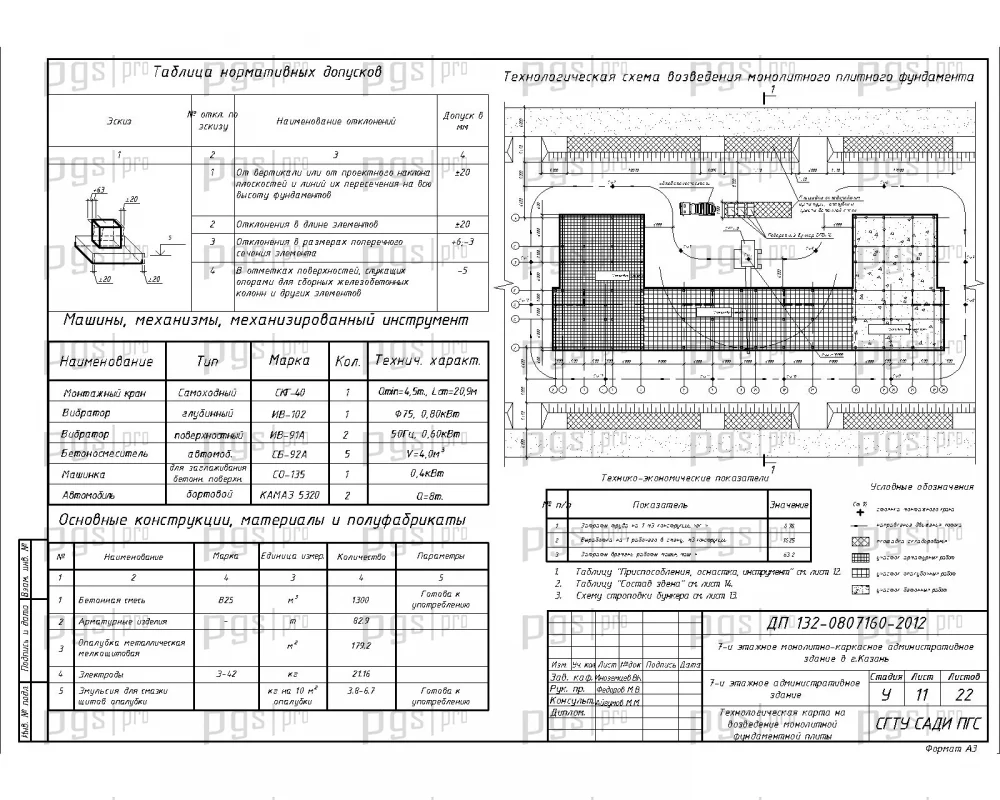

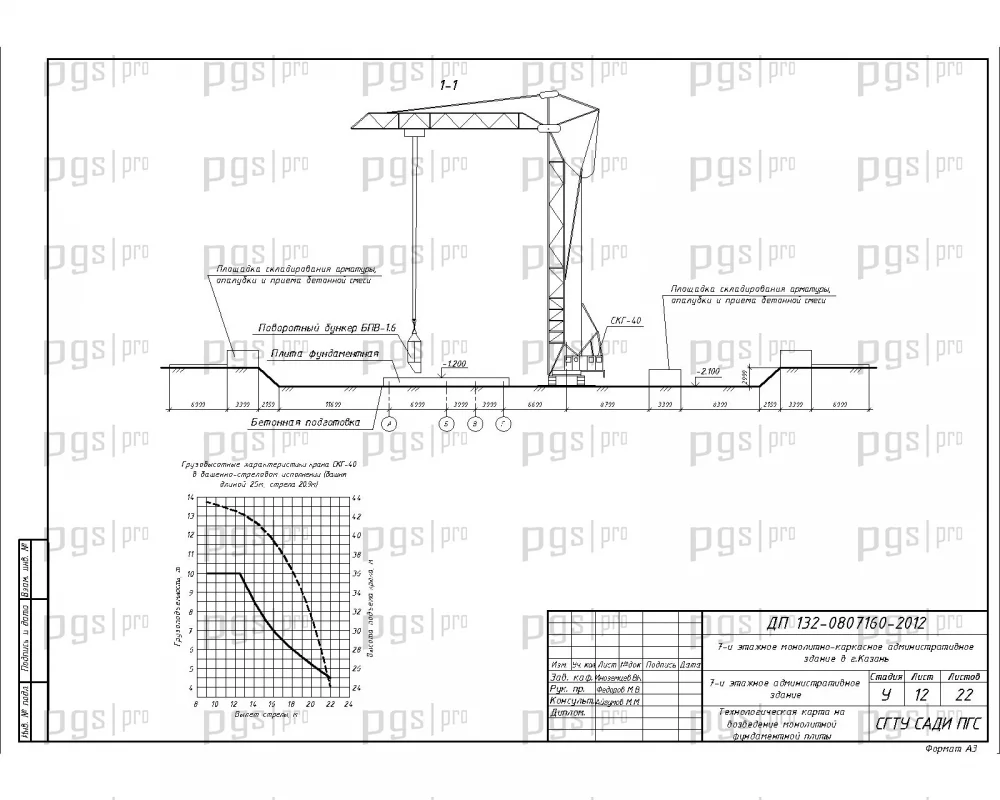

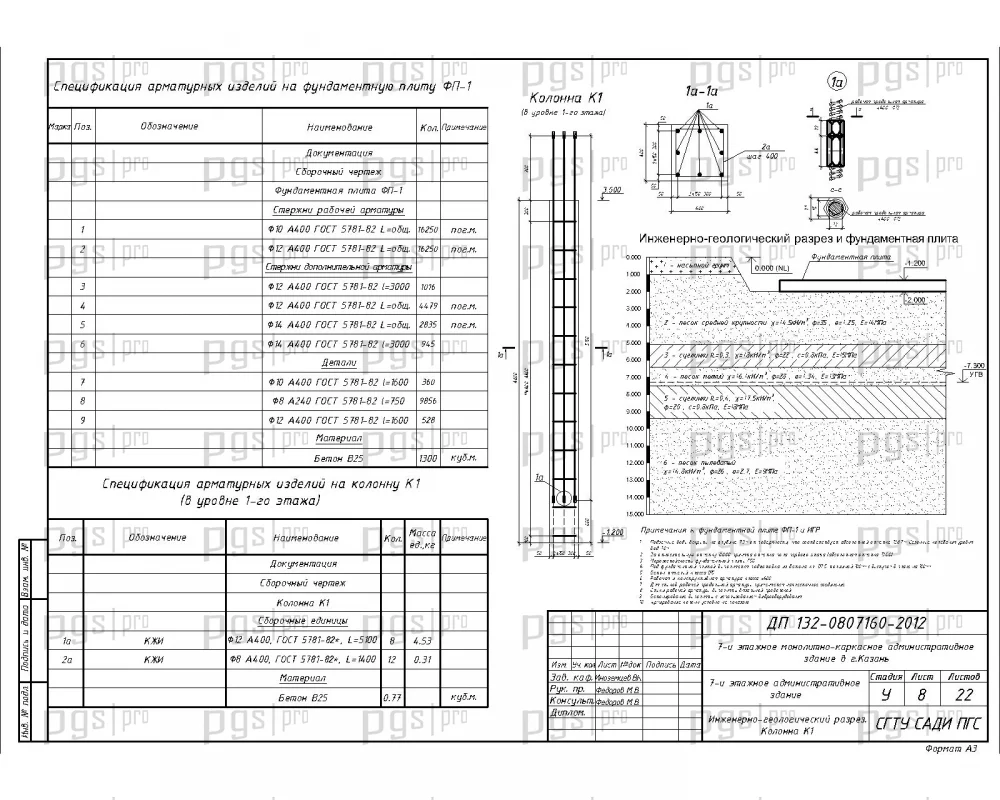

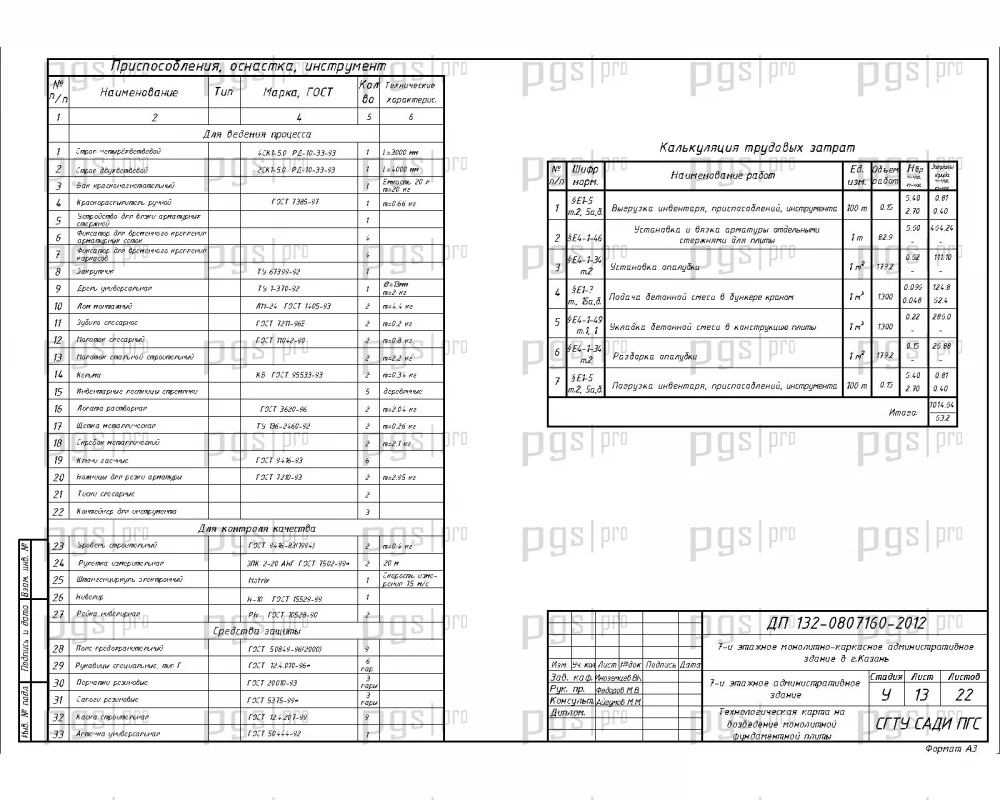

Фундамент представляет собой монолитную плиту толщиной 800 мм.

Отметка подошвы плиты -1,200 .Отметка верха плиты -2,000. Под плитой устраивается бетонная подготовка из бетона класса В7.5 толщиной 100мм и выступом в плане на 100 мм.

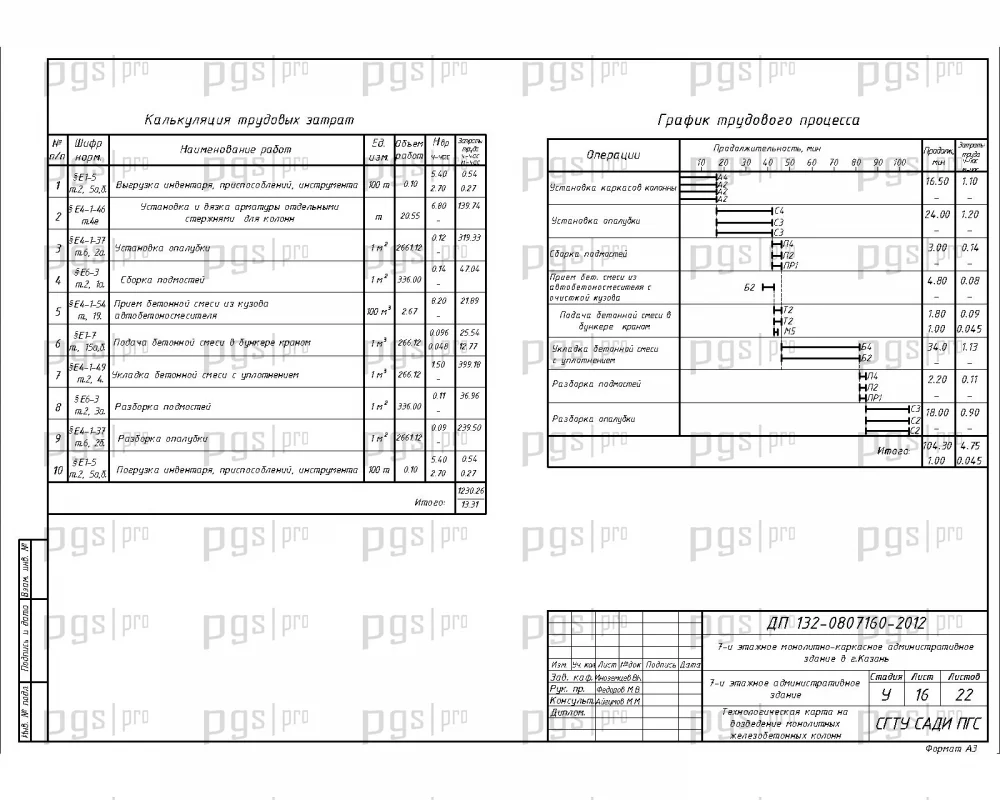

Колонны и стены – это вертикальные несущие элементы проектируемого здания, поэтому его конструктивную систему относят к колонно-стеновому (смешанному) типу.

Несущую конструктивную систему проектировалась таким образом, чтобы вертикальные несущие элементы (колонны, стены) располагались от фундамента один над другим по высоте здания, т.е. являются соосными.

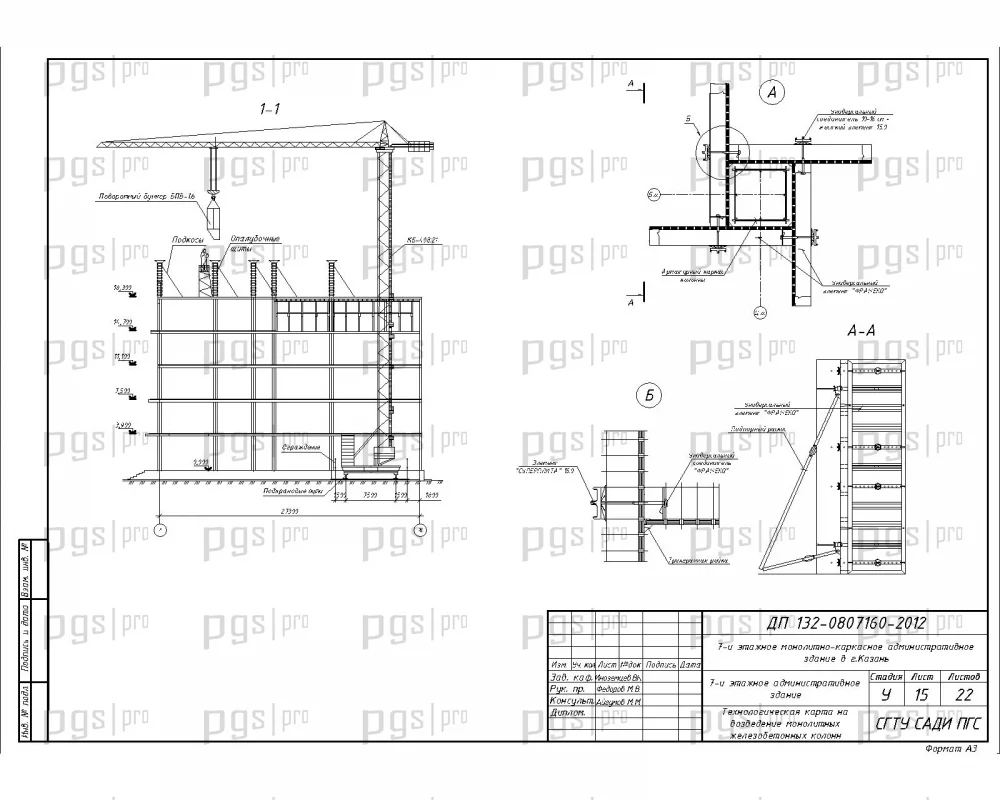

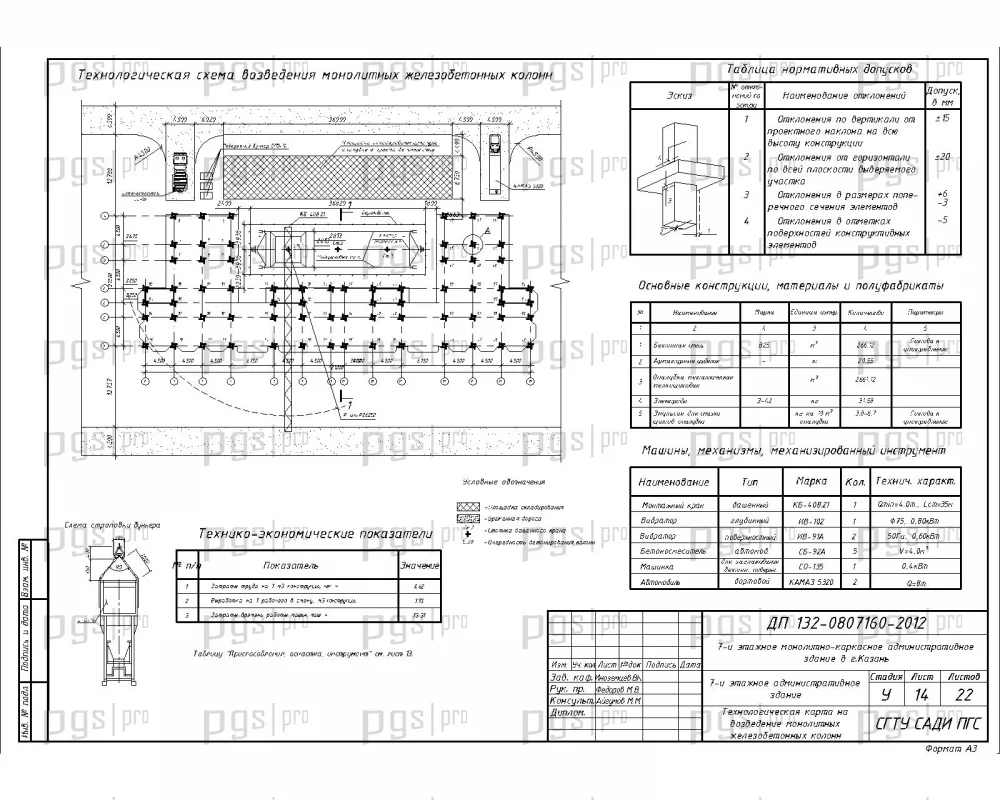

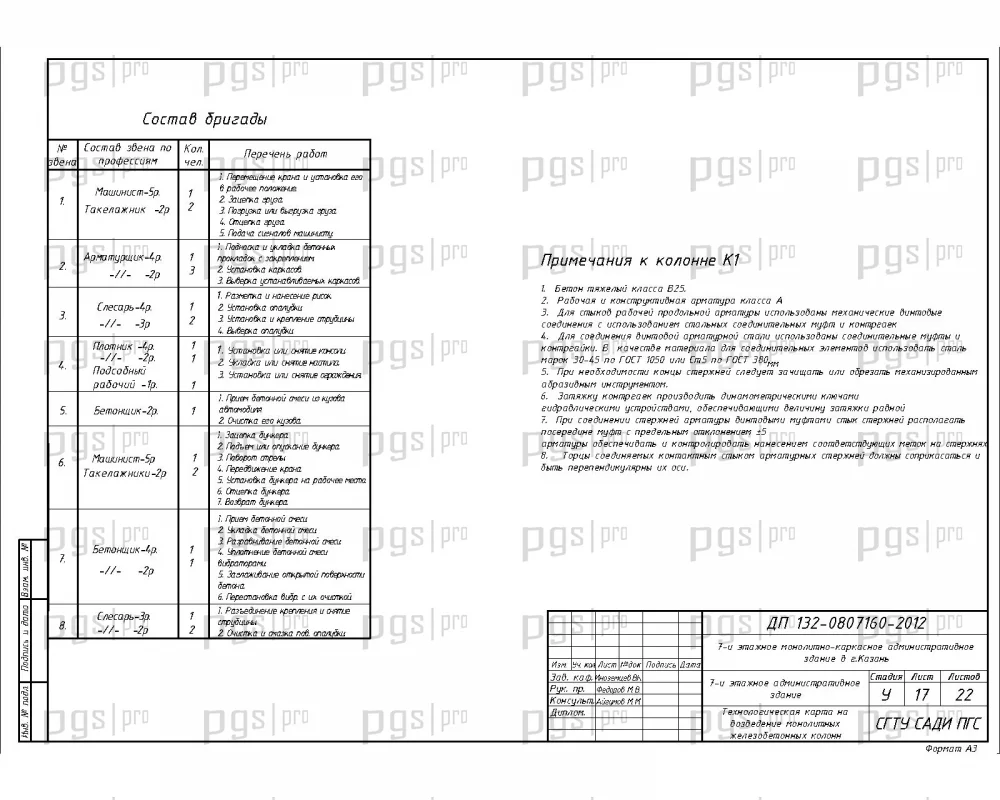

Колонны имеют постоянное поперечное прямоугольное сечение - 400 х 400 (мм х мм), высота колонн изменяется в зависимости от высоты этажей.

Материалы:
1. бетон - класс по прочности на сжатие В25, марка по водонепроницаемости W4, марка по морозостойкости F50;
2. арматура- продольная А400; поперечная А240.
3. закладные изделия.

Стены исполняют роль вертикальных связевых диафрагм жесткости толщиной 200 мм.

Материалы:
1. бетон - класс по прочности на сжатие В25, марка по водонепроницаемости W6, марка по морозостойкости F50;
2. арматура- продольная класса А400, d=10 мм,d=12 мм, d=16 мм; поперечная класса А240 d=8 мм, , d=10 мм;
3. закладные изделия - класса А400, прокат марки В10.

Перекрытия являются одновременно несущими и ограждающими конструкциями проектируемого административного здания. Они воспринимают постоянные и временные нагрузки от собственного веса, перегородок, мебели, людей и передают их вертикальным опорам. Кроме того, перекрытия подвергаются также воздействиям, связанным с эксплуатацией здания (эксплуатационная влага, ударный и воздушный звук).

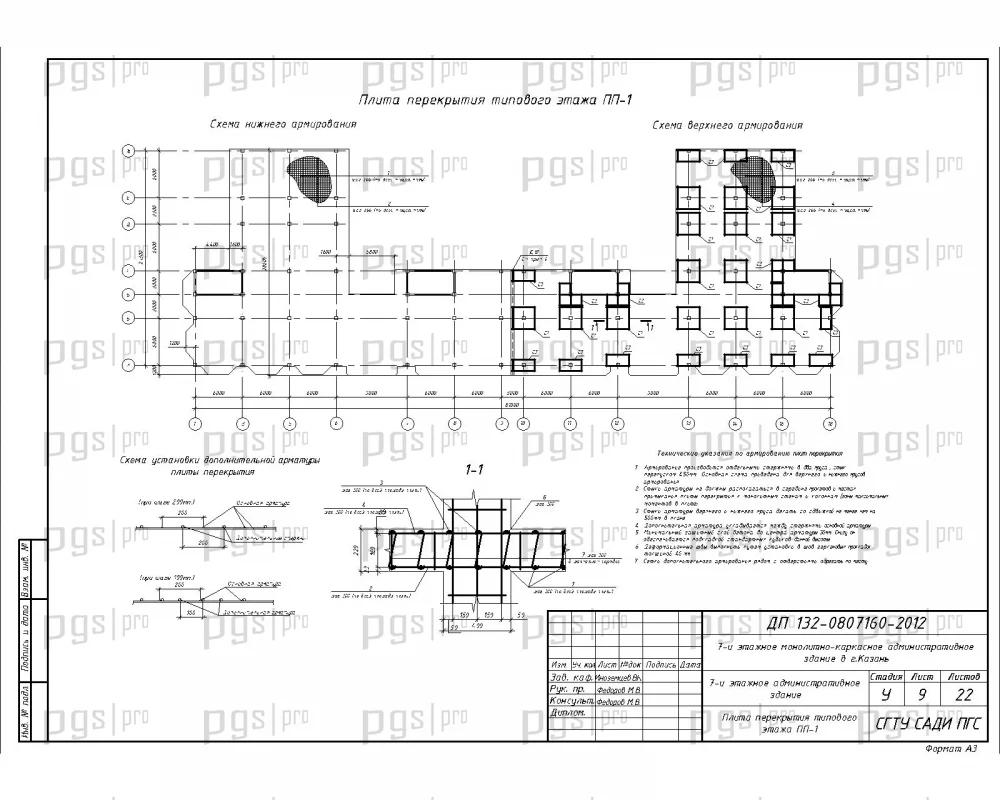

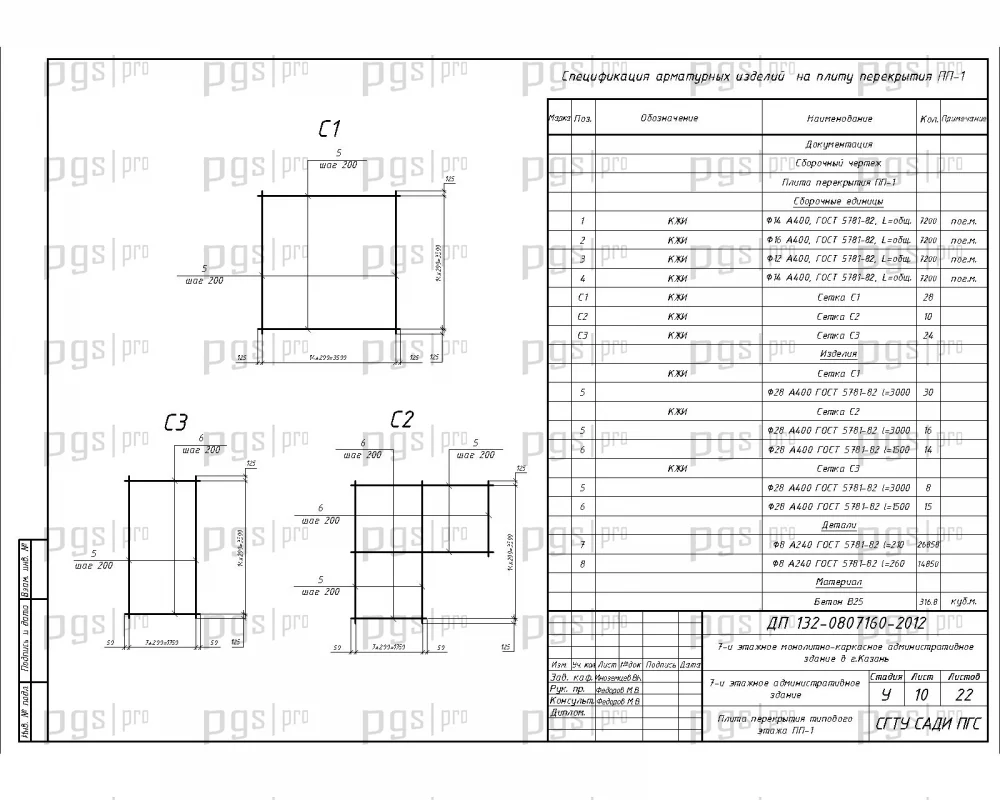

Перекрытия являются горизонтальными диафрагмами, связывающими между собой вертикальные несущие конструкции и обеспечивающими устойчивость здания в целом. Перекрытия плоские толщиной 220мм проектируются густо армированными на участках вокруг колонн, где действуют максимальные поперечные силы, изгибающие и крутящие моменты.

Материалы:
1.бетон - класс по прочности на сжатие В25, марка по одонепроницаемости W4, марка по морозостойкости F100;
2. арматура- в верхней зоне А400, d=10мм; в нижней зоне А400 d=12мм.

Наружные стены здания с отметки 0.000 выполняются из легкобетонных блоков по ГОСТ 21520-89 =650кг/м3 класс бетона В2,5 (марки 35) толщиной 200мм на растворе М50 с утеплителем минераловатными плитами. Крепление минераватных плит выполнять соответствии техническими решениями системы.

Перегородки представляю собой ненесущие стены, предназначенные для деления в пределах этажа больших, ограниченных капитальными стенами объёмов на отдельные помещения (квартиры и комнаты). Перегородки цокольного этажа выполняются из силикатного кирпича М100 на растворе М50 толщиной 120мм, перегородки толщиной 250мм армируются стержнями диаметром d=4мм В500 с ячейкой 50 х 50 в каждом ряду кладки.
Перегородки холодных зон венткамер выполняются из гипсокартона по металлическому каркасу с утеплителем толщиной 150мм.

Окна и витражи в значительной мере определяют степень комфорта в здании и его архитектурно - художественное решение. Окна и витражи подобраны по ГОСТ, в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Основы витражей т.е. коробки и переплеты выполняются из алюминия, что в 2,5 - 3 раза легче стальных, они коррозийностойкие и декоративные. Деревянные конструкции окон чувствительны к изменению влажности воздуха и подвержены гниению, в связи с чем их необходимо периодически окрашивать.

В данном дипломном проекте размеры дверей приняты по ГОСТ. Двери, как внутренние внутри кабинетов, так и наружные усиленные. Двери применены как однопольные, так и двупольные, размером: 2,1 м высотой и 0,9; 0,8; 0,7 м шириной. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу исходя из условий эвакуации людей из здания при пожаре. Дверные коробки закреплены в проемах к антисептированым деревянным пробкам, закладываемым в кладку во время кладки стен. Для наружных деревянных дверей и на лестничных клетках в тамбуре - коробки устраивают с порогами, а для внутренних дверей - без порога. Дверные полотна навешивают на петлях (навесах), позволяющих снимать открытые настежь дверные полотна с петель - для ремонта или замены полотна двери. Во избежание нахождения двери в открытом состоянии или хлопанья устанавливают специальные пружинные устройства, которые держат дверь в закрытом состоянии и плавно возвращают дверь в закрытое состояние без удара. Двери оборудуются ручками, защелками и врезными замками.

Входные тамбурные двери выполнены из двухслойного штампованного алюминия рифленой поверхности. Коробки дверей выполняются из штампованных алюминиевых профилей с креплением анкерами к стенам.
