Диплом №1273 "Торговый центр в г. Энгельс"

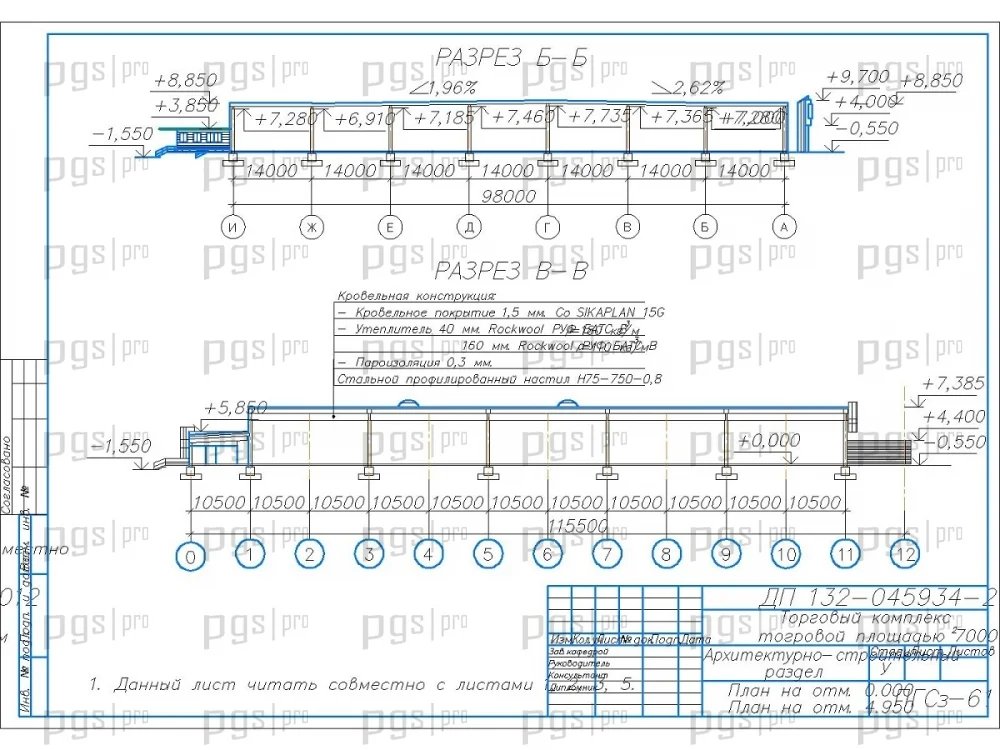

Проектируемый объект — торговый центр в городе Энгельс, представляющий собой одноэтажное здание с двухэтажной частью и габаритами в осях 115 × 98 м. Данный ПГС дипломный проект разработан с учетом современных требований к торговым зданиям, энергоэффективности и функциональности. Для основного объема высота до верха парапета составляет 8,9 м, в коньке 9,85 м, с минимальной высотой до низа основных балок 6,5 м. Основная сетка колонн здания предусматривается 21 × 14 м, в двухэтажной части 10,5 × 14 м. На кровле предусматриваются фонари верхнего света и дымоудаления. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию торговых и общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1273 предлагает полный комплект документации с архитектурными визуализациями.

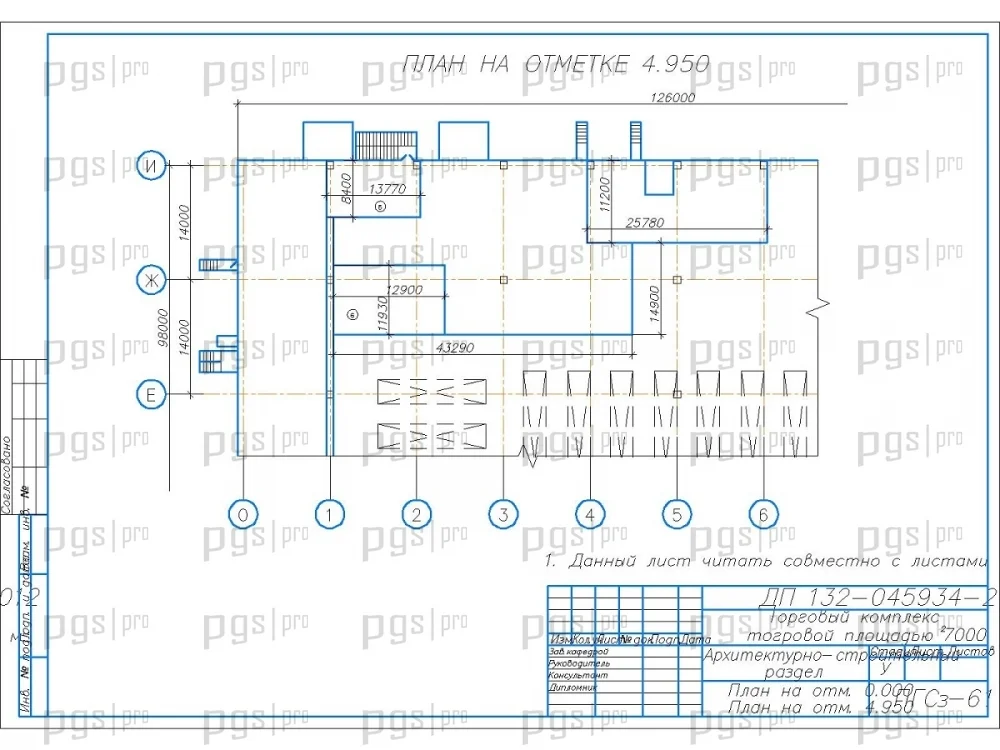

Здание имеет вытянутую вдоль главного фасада прямоугольную форму с выступающим порталом главного входа и объемом входного тамбура для посетителей. Торговые площади здания организованы как единое двухсветное пространство, освещенное фонарями верхнего света. Основной зал представляет собой единое пространство, не разделенное перегородками. Вместо них выступают многоуровневые стеллажи для товара. Дымоудаление при пожаре также организовано через открывающиеся фонари в покрытии. В зоне, расположенной по части периметра здания, на 1-м этаже размещены подсобно-вспомогательные помещения, административные и бытовые помещения, столовая для работающих и кабинет доврачебной помощи. На 2-м этаже в этой зоне расположено помещение холодильной установки.

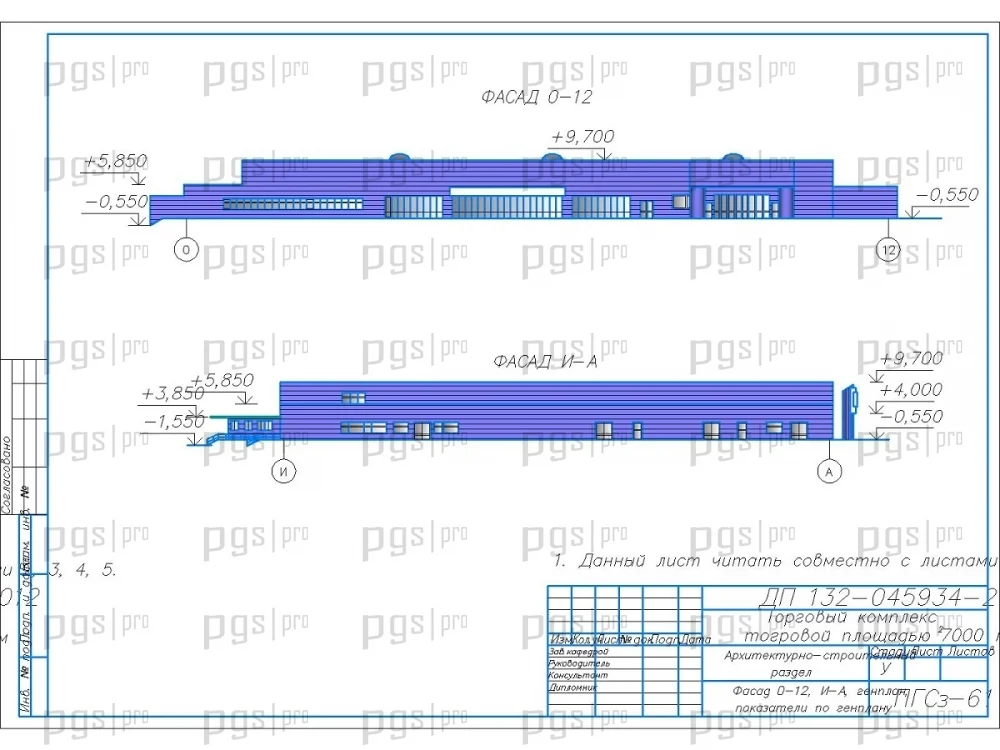

Объемное решение фасада достаточно спокойное с выделенным центральным входом. Цветовое решение достаточно яркое, что не противоречит принципам городской застройки, так как торговый комплекс располагается за пределами селитебной зоны. В архитектурном решении фасада четкая симметрия не наблюдается. Здание запроектировано согласно нормам пожарной безопасности и обеспечения беспрепятственной эвакуации посетителей.

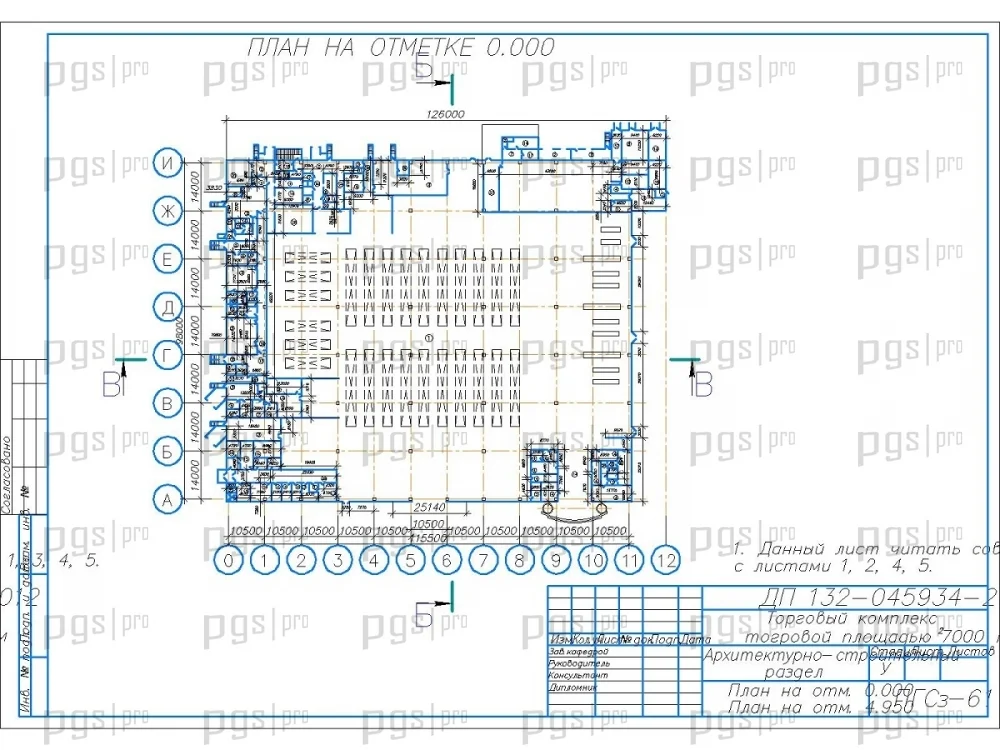

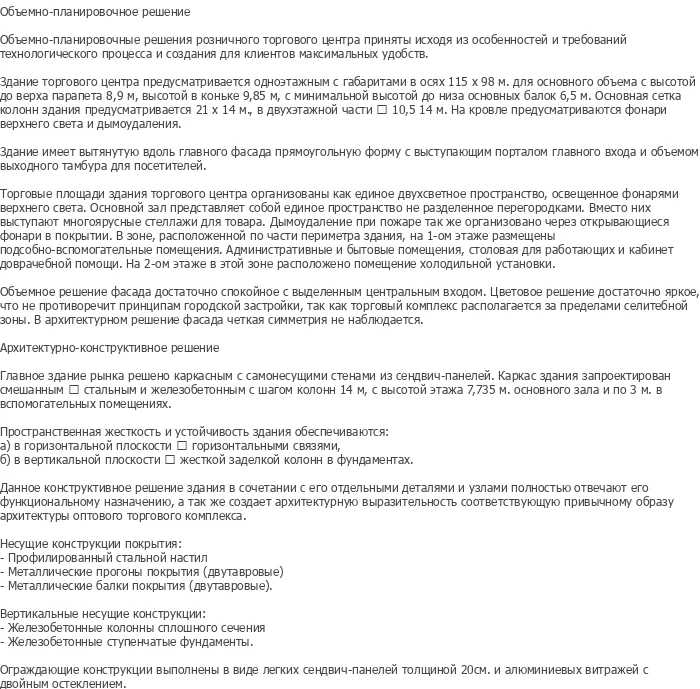

Объемно-планировочные решения розничного торгового центра приняты исходя из особенностей и требований технологического процесса и создания для клиентов максимальных удобств. Планировочная структура базируется на четком зонировании торговых, административных, бытовых и технических помещений с обеспечением удобных потоков покупателей и персонала. Торговые площади организованы как единое двухсветное пространство без внутренних перегородок, что обеспечивает свободную планировку торговых зон и возможность адаптации под различные форматы магазинов.

Основной зал представляет собой единое пространство, не разделенное перегородками. Вместо них выступают многоуровневые стеллажи для товара. В зоне, расположенной по части периметра здания, на первом этаже размещены подсобно-вспомогательные помещения, административные и бытовые помещения, столовая для работающих и кабинет доврачебной помощи. На втором этаже в этой зоне расположено помещение холодильной установки. Дымоудаление при пожаре организовано через открывающиеся фонари в покрытии. В здании предусмотрены эвакуационные выходы, обеспечивающие безопасную эвакуацию при пожаре.

Ограждающие конструкции выполнены в виде легких сендвич-панелей толщиной 200 мм и алюминиевых витражей с двойным остеклением. На кровле предусматриваются фонари верхнего света и дымоудаления. Объемное решение фасада достаточно спокойное с выделенным центральным входом. Цветовое решение достаточно яркое, что не противоречит принципам городской застройки, так как торговый комплекс располагается за пределами селитебной зоны. В архитектурном решении фасада четкая симметрия не наблюдается.

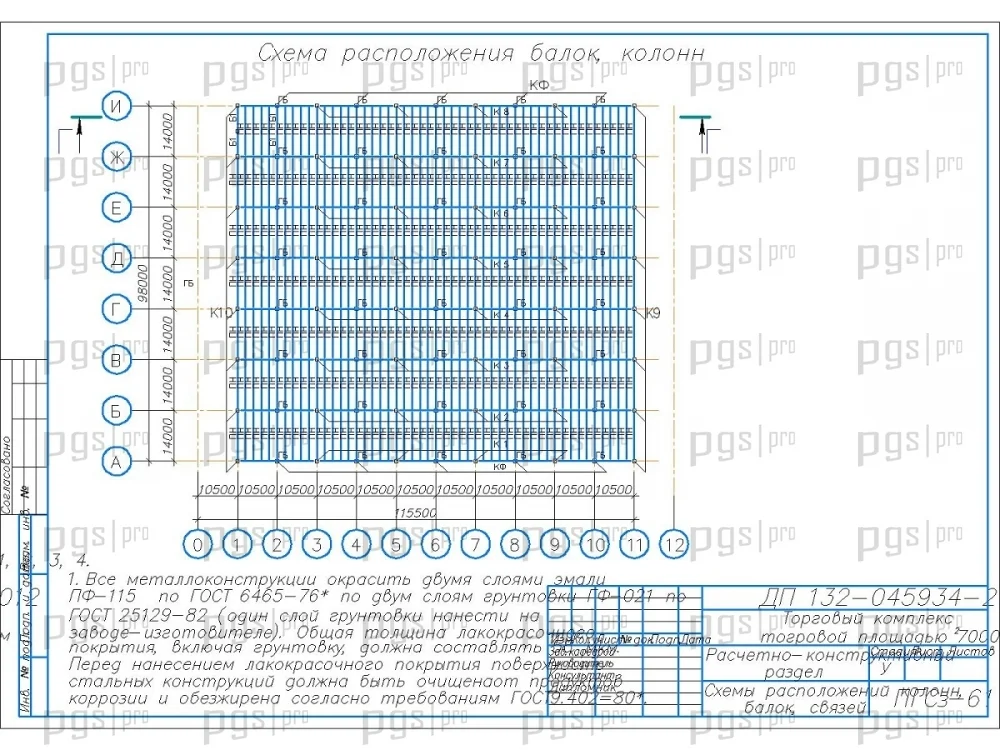

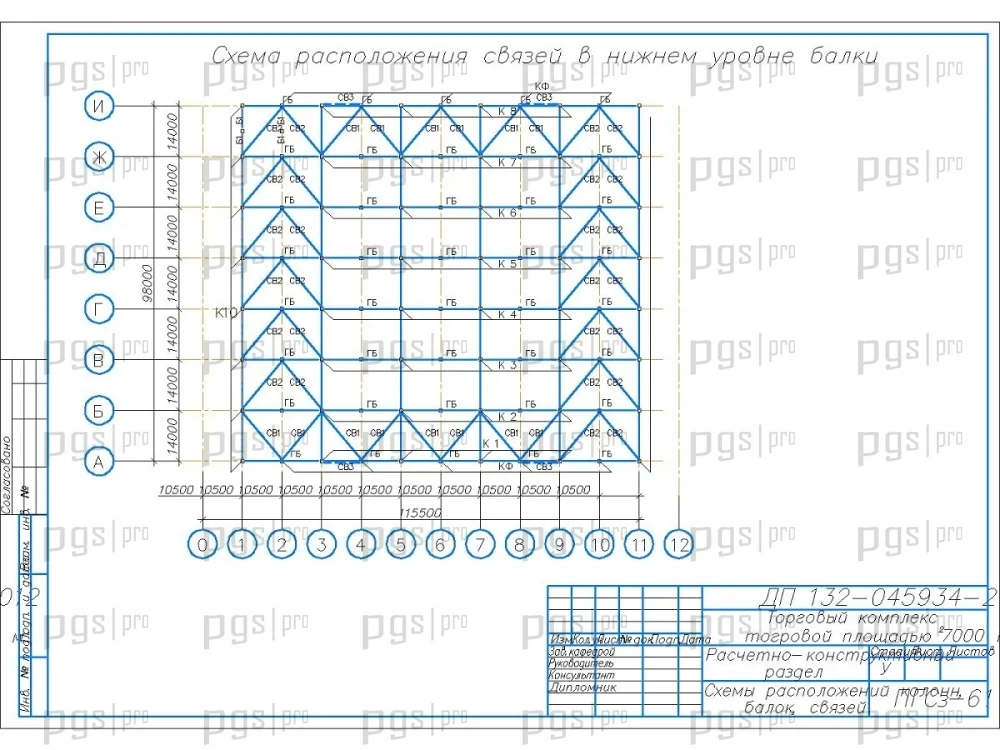

Главное здание решено каркасным с самонесущими стенами из сендвич-панелей. Каркас здания запроектирован смешанным — стальным и железобетонным с шагом колонн 14 м, с высотой этажа 7,735 м, основного зала и по 3 м в вспомогательных помещениях. Пространственная жесткость и устойчивость здания обеспечиваются: в горизонтальной плоскости — горизонтальными связями, в вертикальной плоскости — жесткой заделкой колонн в фундаментах. Данное конструктивное решение здания в сочетании с его отдельными деталями и узлами полностью отвечает его функциональному назначению, а также создает архитектурную выразительность, соответствующую привычному образу архитектуры оптового торгового комплекса.

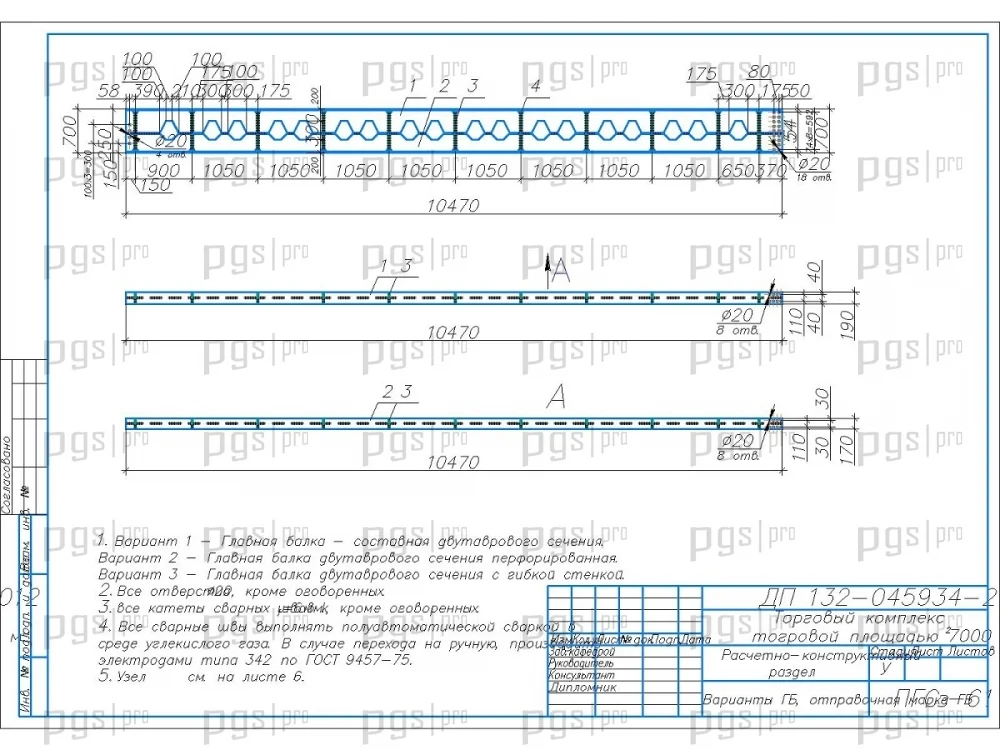

Несущие конструкции покрытия включают профилированный стальной настил, металлические прогоны покрытия (двутавровые) и металлические балки покрытия (двутавровые). Вертикальные несущие конструкции — железобетонные колонны сплошного сечения. Фундаменты — железобетонные ступенчатые. Расчетно-конструктивная часть проекта включает вариантное проектирование главной балки (сплошное двутавровое сечение, перфорированная балка, балка с гибкой стенкой), технико-экономическое сравнение вариантов, расчет стыковых сварных швов, расчет болтового соединения прогонов настила с главной балкой, расчет крепления настила к прогонам настила, расчет опорной части главной балки, расчет укрупнительного стыка на высокопрочных болтах, расчет многопролетной рамы, расчет железобетонной колонны, расчет фундамента под колонну с оценкой гидрогеологических условий, конструирование фундамента мелкого заложения, расчет арматуры фундамента. Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

Раздел технологии строительного производства включает технологию производства работ по отдельным потокам, технологическую карту на монтаж балки с областью применения, технической готовностью предшествующих работ, технологией и организацией выполнения работ, требованиями к качеству и приемке работ, техникой безопасности и охраны труда. Разработана технологическая карта на монтаж перфорированной балки, включающая технологическую схему монтажа, график трудового процесса, расчет крана, траверсы, оснастки и инструменты, состав бригады, таблицу нормативов и допусков, основные конструкции и материалы.

Раздел экономики строительства содержит маркетинговое исследование, расчет стоимости строительства, локальные сметы на общестроительные, санитарно-технические и электротехнические работы, объектную смету на строительство торгового комплекса. Раздел организации строительства включает расчет поточного метода производства работ, выбор методов производства основных строительно-монтажных работ с расчетом потребности в основных машинах, механизмах и транспорте, расчет исходных данных для проектирования стройгенплана, технико-экономические показатели. Раздел безопасности технологического процесса охватывает декомпозицию и идентификацию опасностей, анализ возможных принципов, методов и средств обеспечения безопасности, инженерное решение по защите от опасности, оценку эффективности принятых решений, безопасность в чрезвычайных ситуациях.

Раздел экологической экспертизы включает проведение экологической экспертизы на стадии проектирования и производства работ, обоснование и расчет количества образования отходов, мероприятия по снижению выбросов загрязняющих веществ в атмосферу, защите строительных площадок от загрязнения сточными водами, рекультивации нарушенных земель, использованию подородного слоя почвы и благоустройству территории, проведение экологической экспертизы на стадии эксплуатации. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, подъездных дорог, площадок для монтажа крана, коммуникаций и мероприятия по охране окружающей среды.

Диплом №1273 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: смешанный стальной и железобетонный каркас с сендвич-панелями — современное и экономичное решение для торговых зданий.
• Сложная расчетная часть: вариантное проектирование главной балки (сплошное, перфорированное, с гибкой стенкой), расчет многопролетной рамы, железобетонной колонны, фундамента.
• Разнообразие конструкций: профилированный стальной настил, металлические прогоны и балки покрытия, железобетонные колонны, ступенчатые фундаменты.
• Полная комплектация: 129 листов пояснительной записки и 28 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

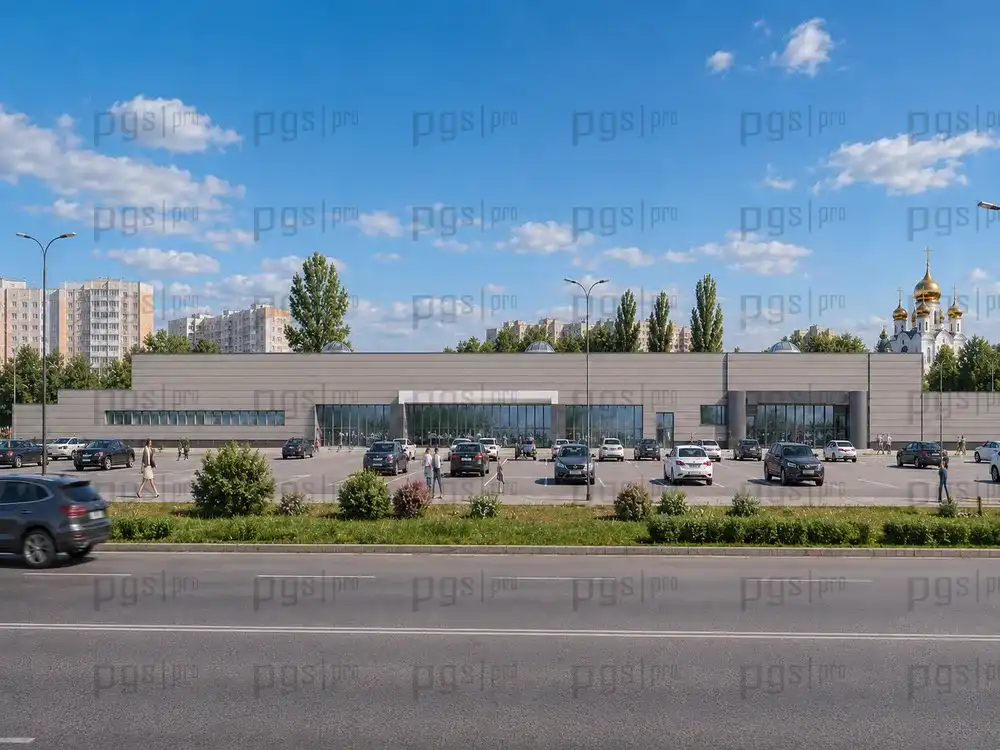

• Архитектурные визуализации: наличие 3D-визуализаций и фотореалистичных изображений фасадов для наглядной презентации проекта.

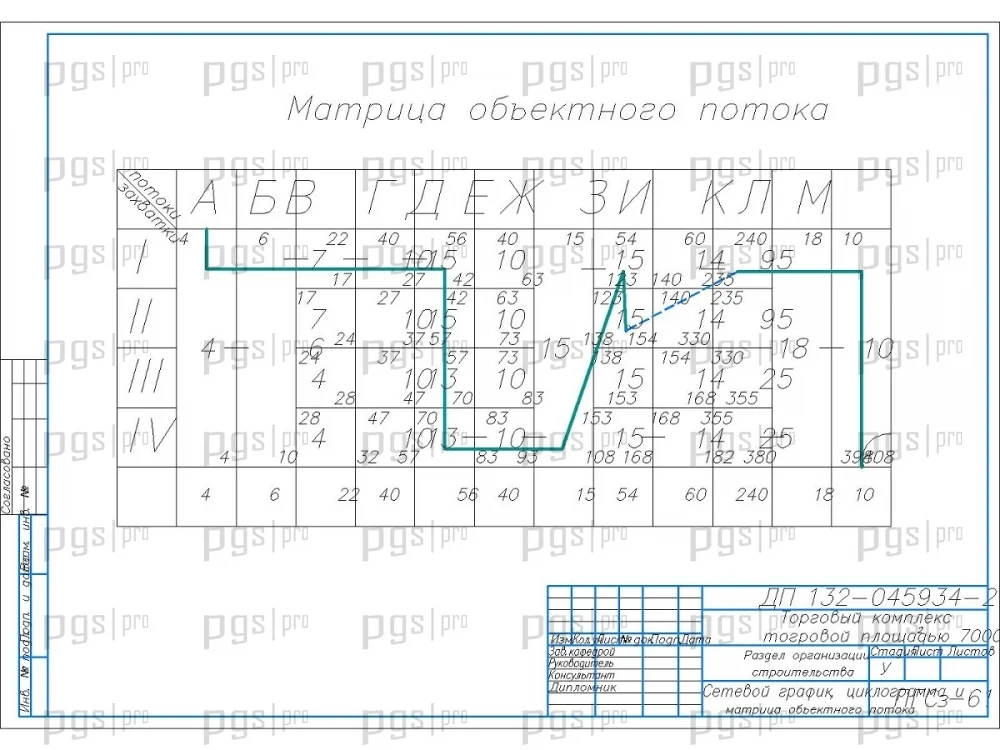

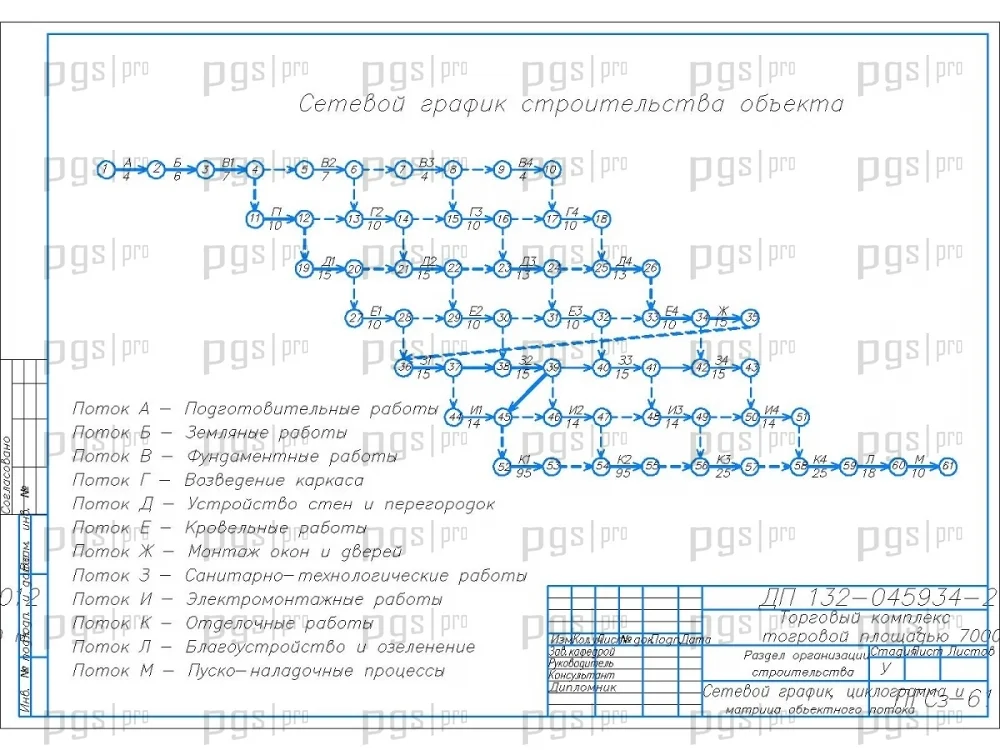

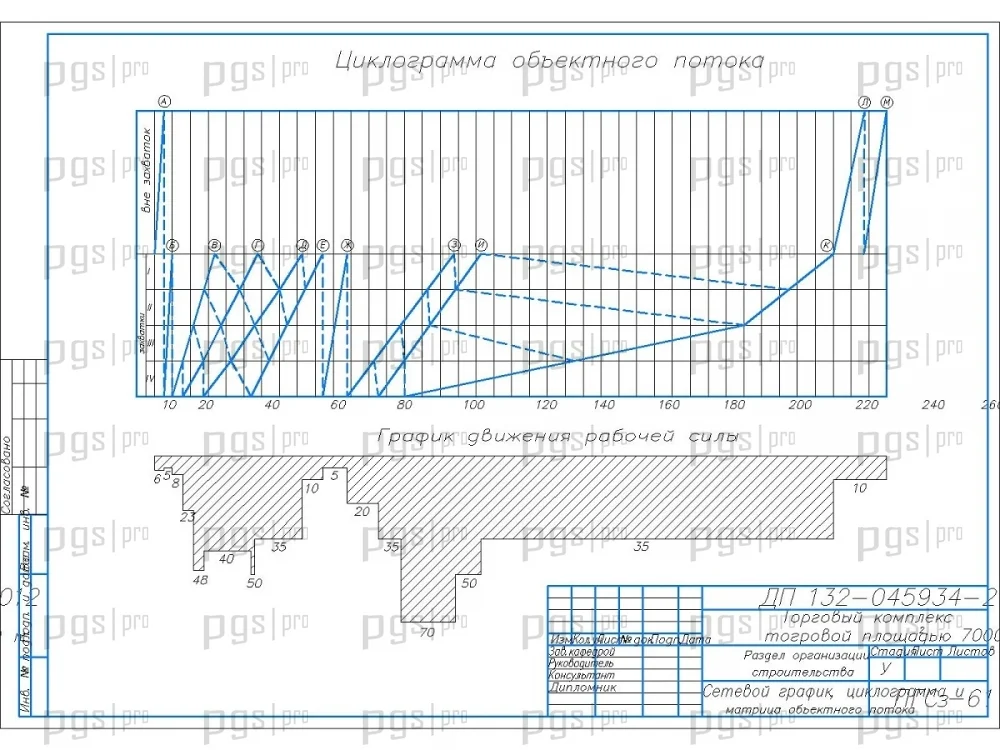

• Практическая направленность: технологическая карта на монтаж балки, сетевой график, циклограмма, строительный генплан, технико-экономические показатели, маркетинговое исследование.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1273 по доступной цене — 6 000 рублей.
