Объемно-планировочная структура здания.

Объемно-планировочная структура здания - зального типа. Она построена на подчинении относительно небольшого числа вспомогательных помещений главному зальному, которое и определяет функциональное назначение здания в целом.

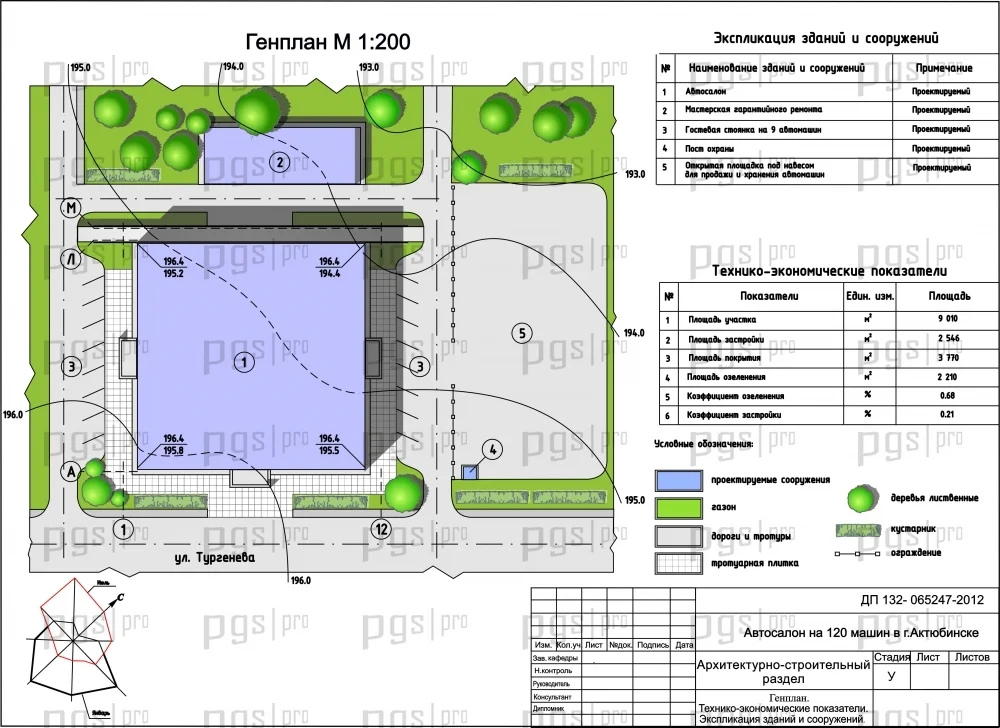

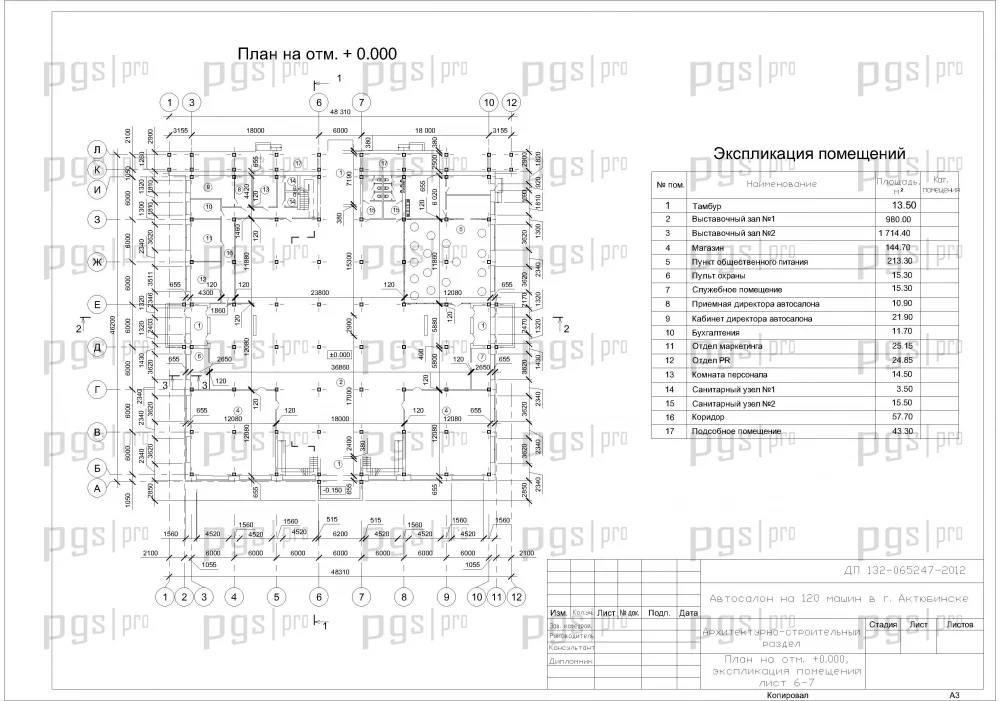

Габаритные размеры здания в плане
в осях 2-11 – 44110 мм.
в осях А-К – 44110 мм.

Здание двухэтажное с высотой первого этажа 4.2 метра. Второй этаж образуется внутренним объемом пространственной конструкции (оболочкой), перекрывающей все здание. Общая высота здания от земли до верха - 15.3 м.

Вход в здание осуществляется через тамбур в связи с повышенными требованиями к теплоизоляции в данном климатическом районе.

Связь между этажами осуществляется с помощью лестниц. Для безопасности путей эвакуации лестницы расположены в замкнутых объемах - лестничных клетках, конструкция которых выполнена из несгораемого материала (кирпич). Лестницы имеют естественное боковое освещение.

Основные пролеты несущих конструкций - 6 м.

Конструктивное решение здания.

Конструктивная система здания - каркасная. Конструктивная схема - безригельная.

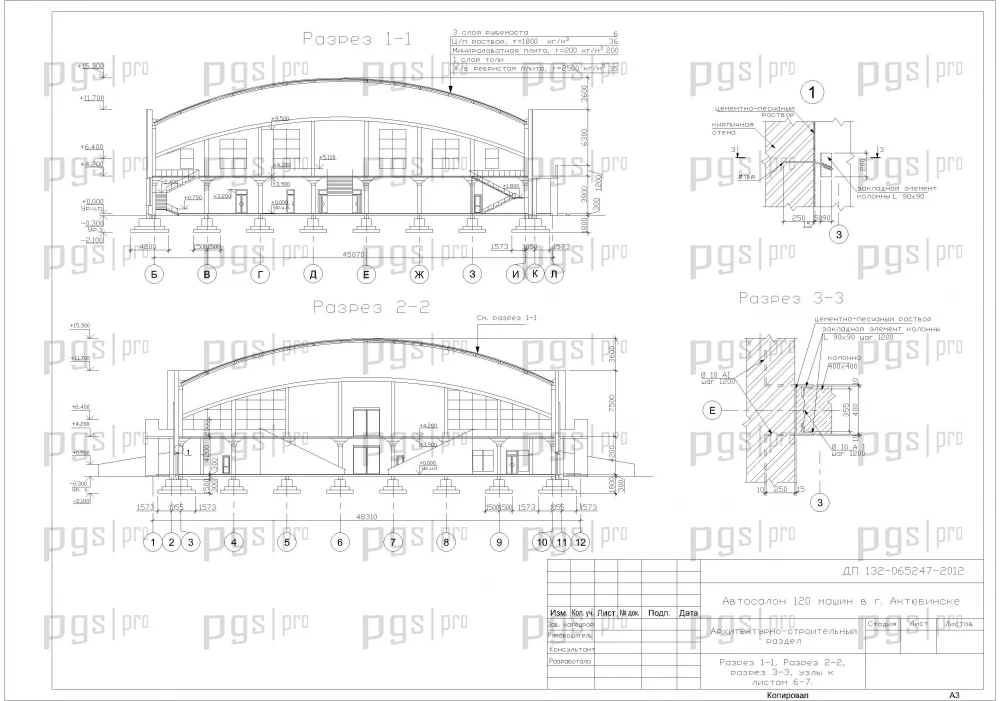

Пространственная жесткость и устойчивость здания обеспечивается жестким защемлением колонн в стаканы фундаментов, соединением плит перекрытий между собой и колоннами с помощью сварки закладных деталей и их последующим замоноличиванием, сваркой и замоноличиванием стыков колонн, контурных брусьев и при контурных плит, а также жестким соединением плит покрытия между собой не менее чем по трем сторонам.

Фундаменты и фундаментные балки.

Глубина заложения фундаментов принята в зависимости от глубины промерзания грунтов, которая в районе строительства равна 1.6 м.

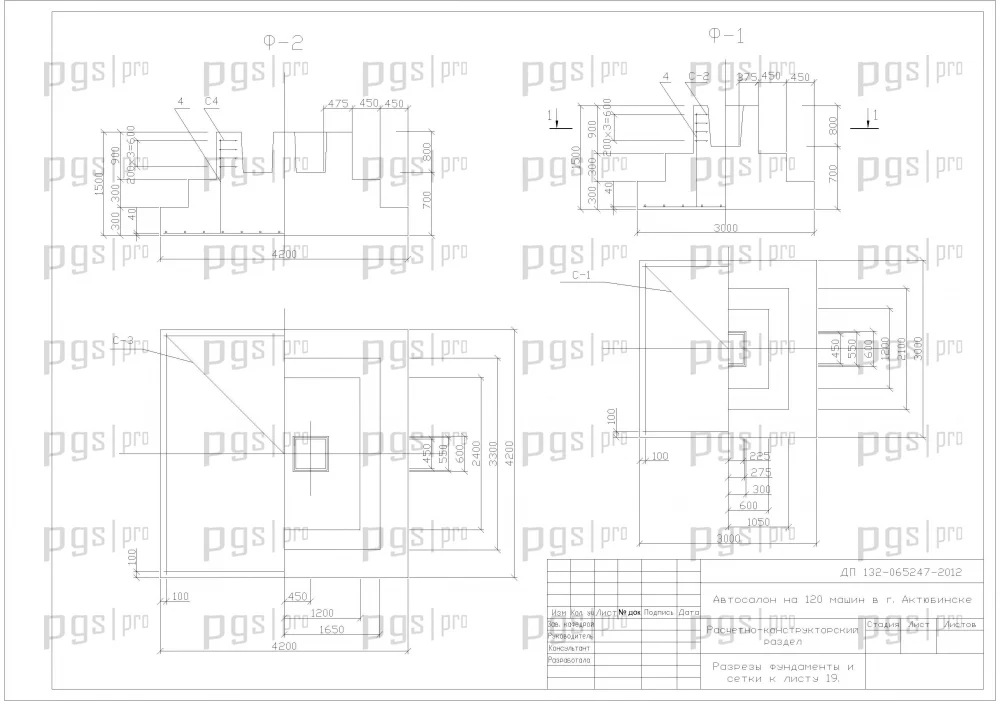

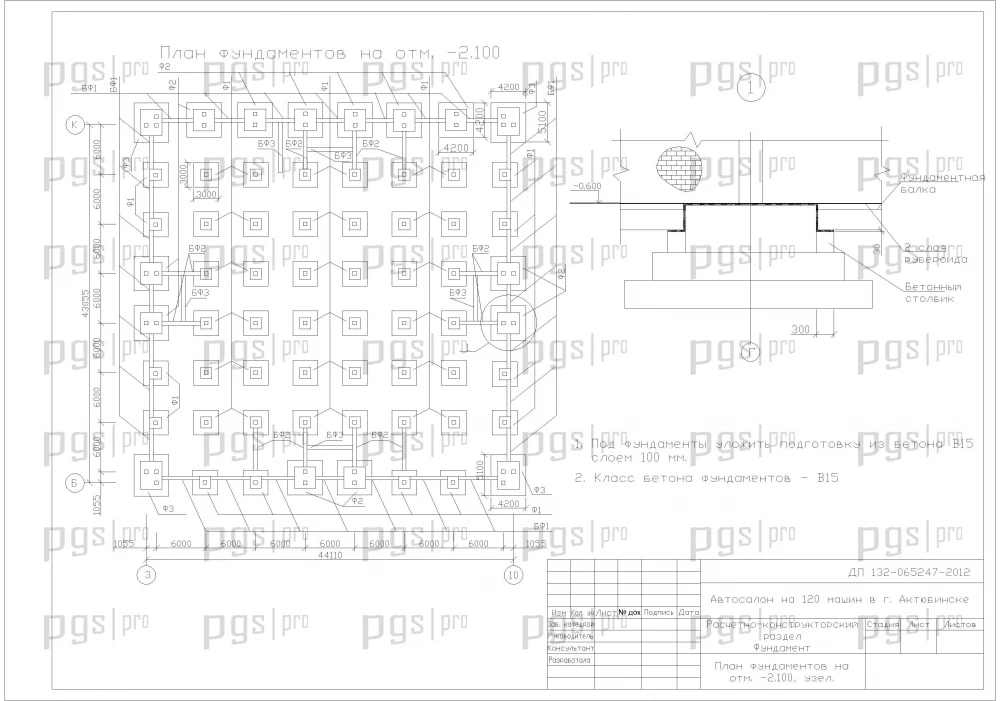

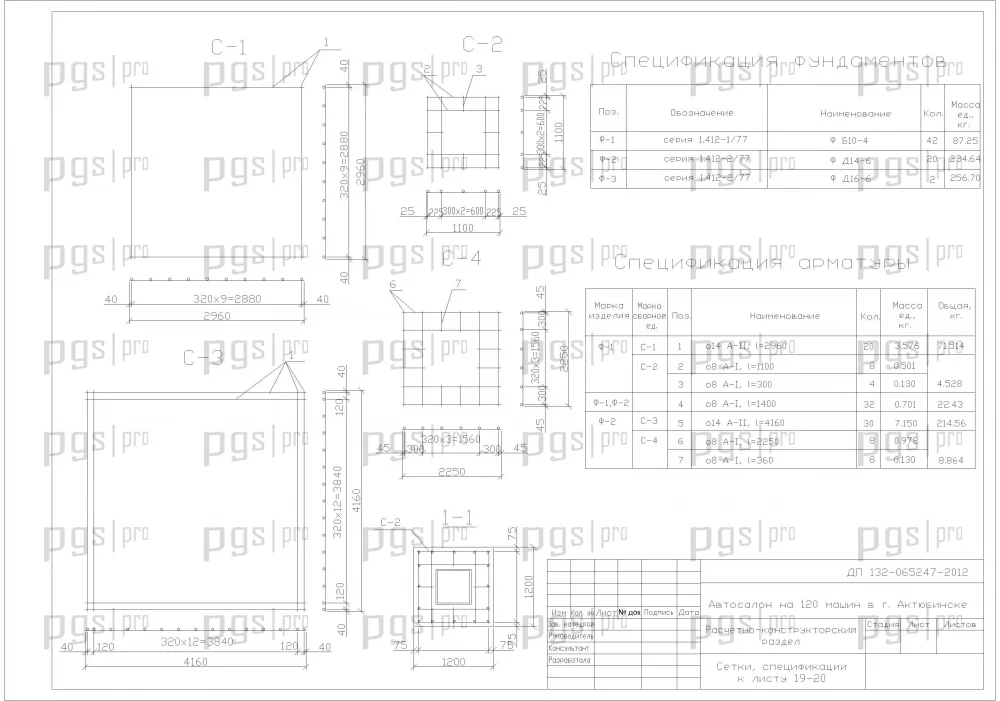

В данном проекте глубина заложения фундаментов принята 1.650 м. В запроектированном здании для рядовых колонн приняты отдельно стоящие монолитные фундаменты с размерами подошв 3.000 х 3.000 мм, а для спаренных колонн по контуру здания фундаменты устраиваются общими с размерами подошвы 4.200 х 4.200 мм. Высота фундаментов - 1500 мм.

Фундаментные балки под кирпичные стены запроектированы железобетонными длиной 4.5 м. Между кирпичной стеной и фундаментной балкой предусмотрена горизонтальная гидроизоляция из двух слоев рубероида. По внешнему периметру фундаментных балок устраивается глиняный замок. Цокольная часть стены от попадания влаги защищена отмоской в виде наклонной асфальтированной полосы. Отметка подошвы фундамента относительно чистого пола составляет 2.100 м.

Колонны запроектированы сечением 450 х 450 мм. Рядовые колонны имеют высоту 5.4 м и защемляются в стаканы фундаментов на 0.800 м.
Колонны контура здания имеют поэтажную разрезку, причем колонны второго этажа, предназначенные для опирания контурных брусьев оболочки, имеют переменную высоту от 3.0 до 4.2 м.

Материалом для наружных стен принят глиняный кирпич марки М100. Ширина кладки - в два кирпича. Тип кладки - шестирядный. Прочность конструкции стен обеспечивают прочность камня и раствора, укладка камней с взаимной перевязкой вертикальных швов.

При этом перевязка швов кладки предусмотрена не только в плоскости стены, но и в плоскости примыкания к ней поперечных стен.

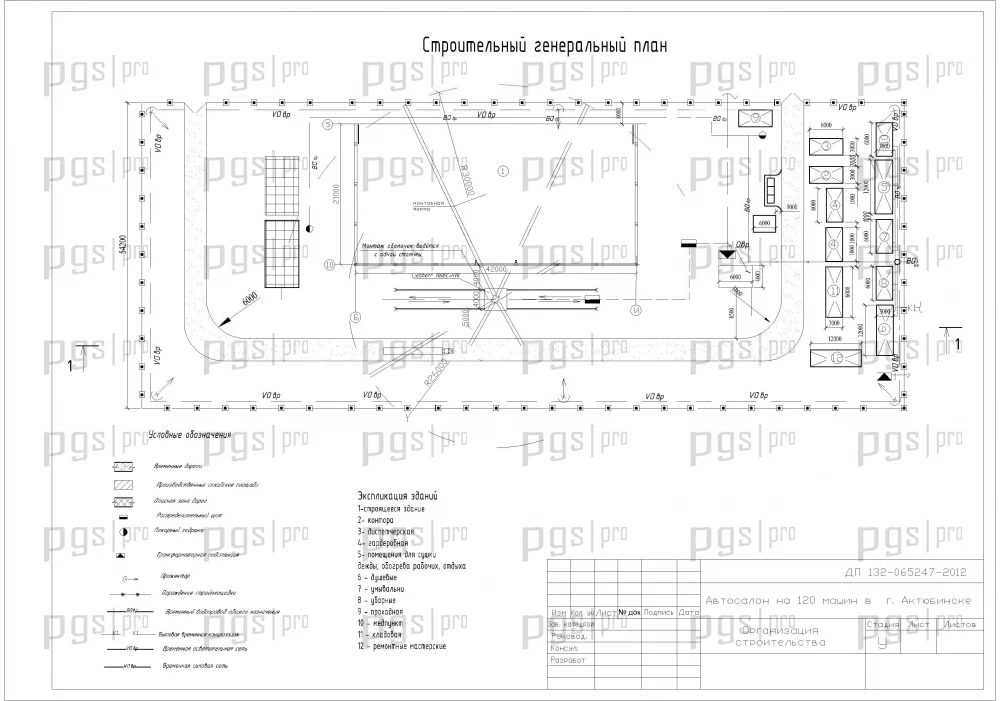

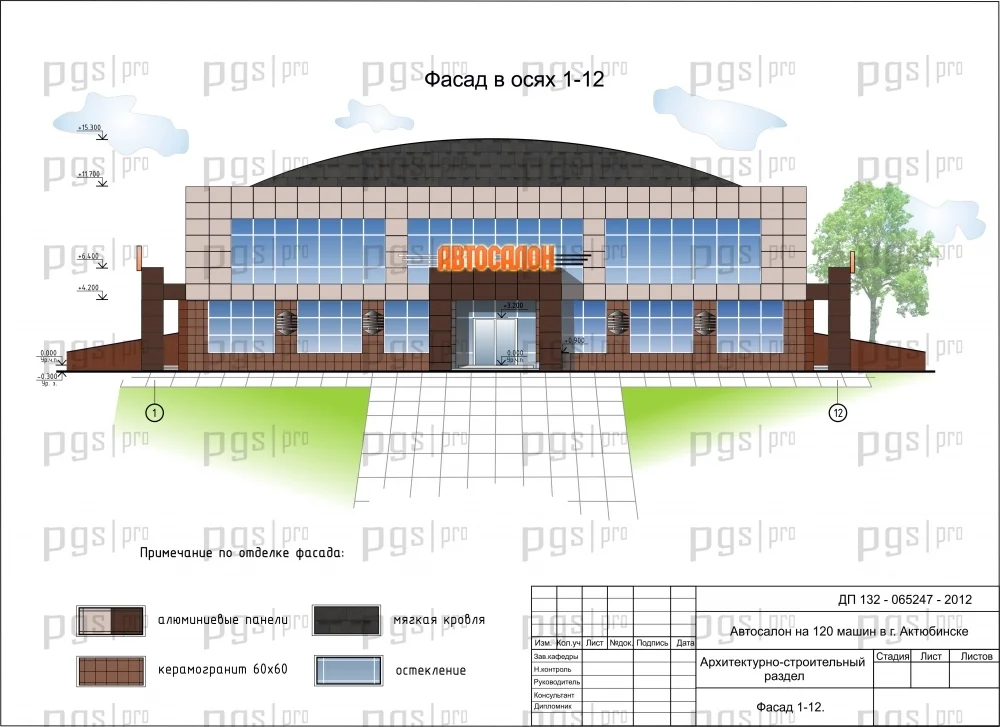

Наружные стены утеплены слоем минераловатных плит, толщиной 100 мм. Облицовка фасада выполнена из керамогранита толщиной 12 мм размером 600 х 600 мм и из алюминиевых композитных панелей размером 1100х1500 мм.

Внутренние стены выполнены из кирпича толщиной 380 мм., причем в стенах кухни и санитарных помещений располагаются вентиляционные каналы сечением 140 х 140 мм.

Перегородки между помещениями в здании выполнены из гипсобетона толщиной 100 мм.

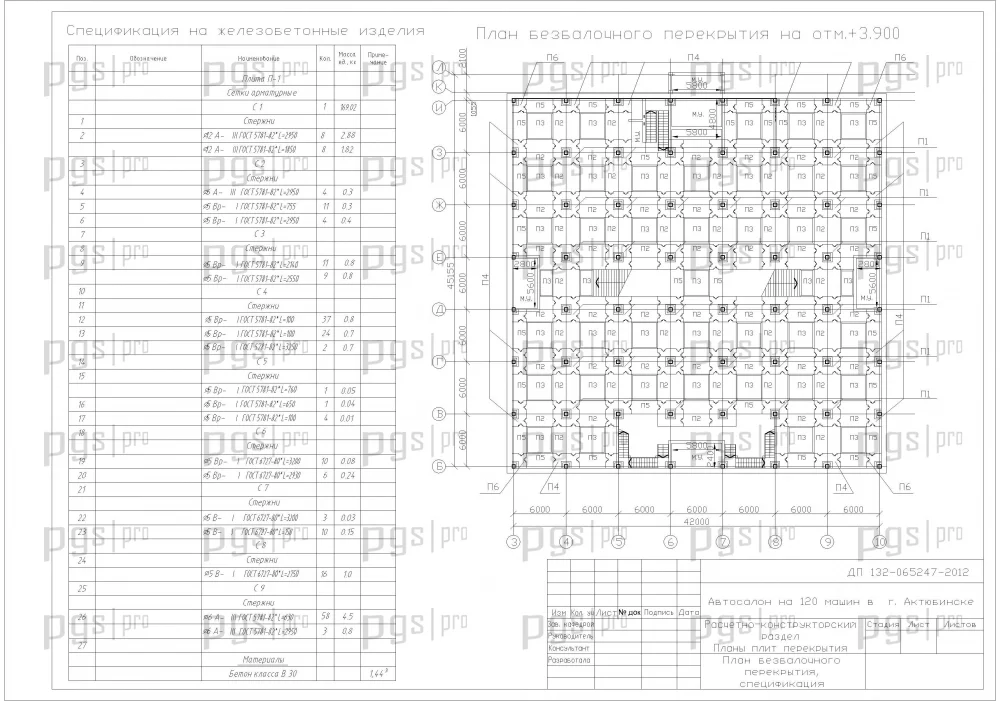

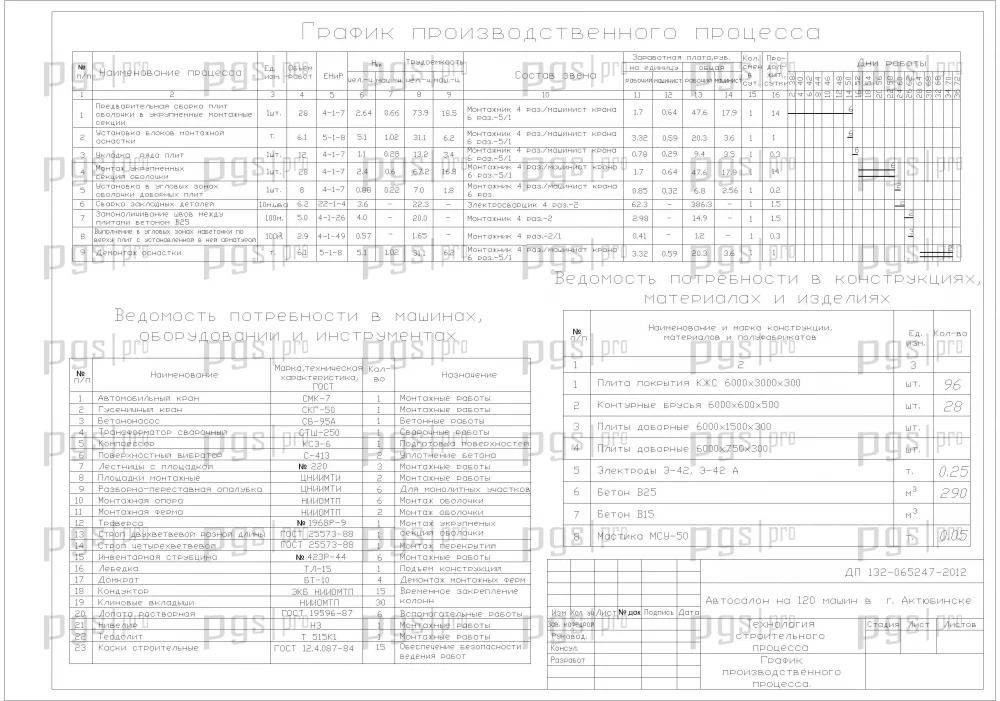

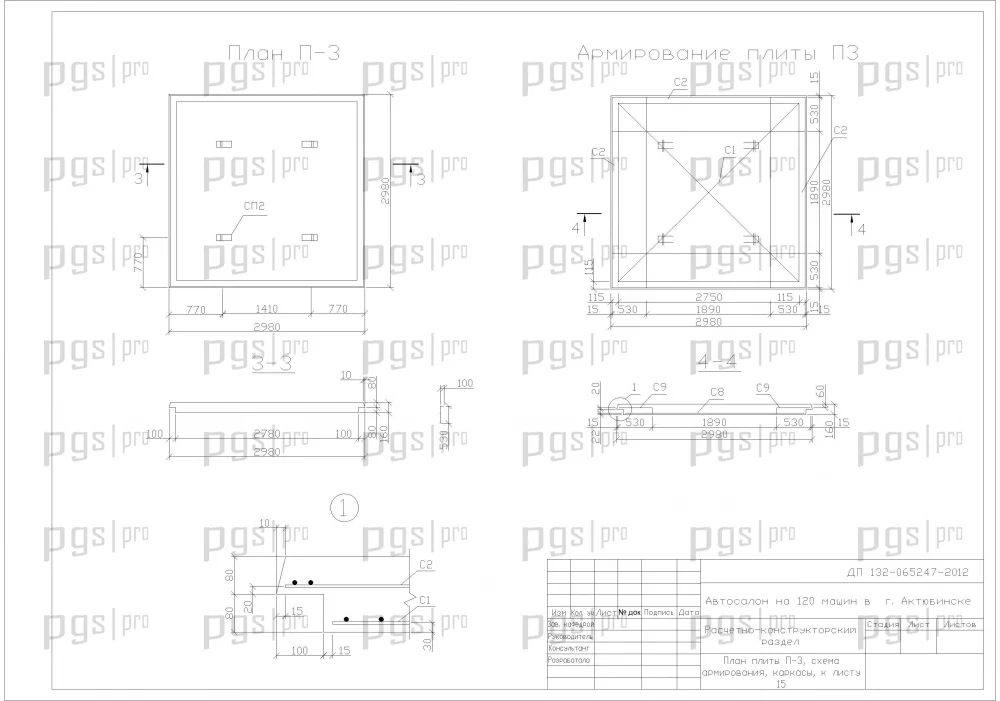

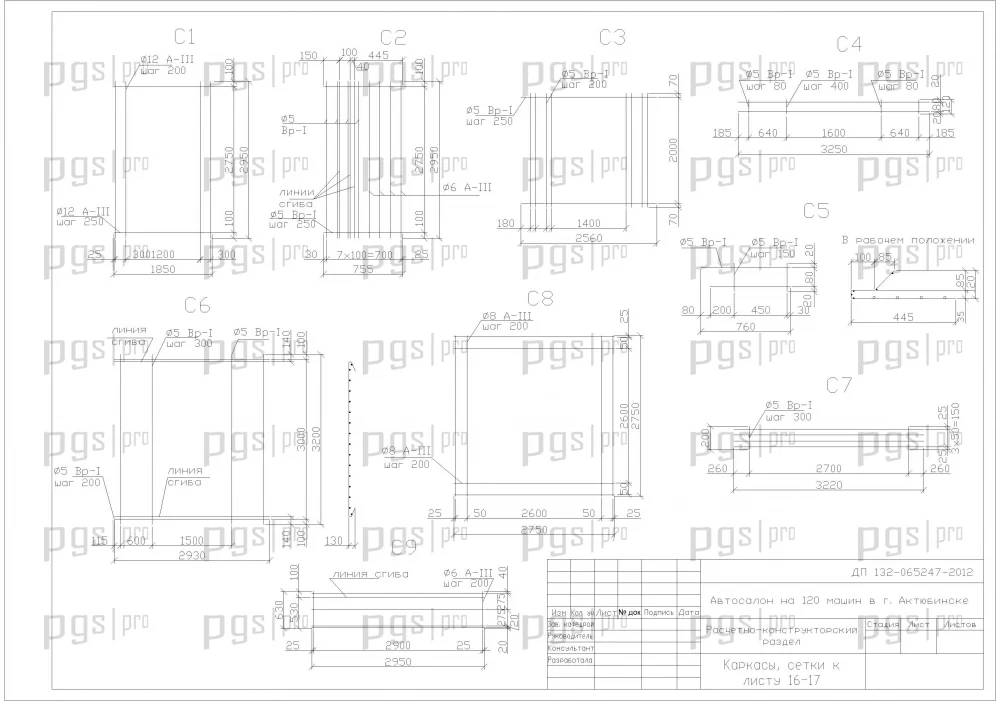

В качестве междуэтажного перекрытия принято безбалочное сборное перекрытие. Конструкция сборного без балочного перекрытия состоит из трех основных элементов: капители, над колонной панели и пролетной панели. В целях создания жесткости над колонные панели закрепляют поверху сваркой закладных деталей. Пролетная панель опирается по четырем сторонам на над колонные панели, имеющие полки. Панели перекрытия выполнены ребристыми.

Полы на первом этаже здания выполнены непосредственно по грунту, на втором этаже настелены по перекрытию.

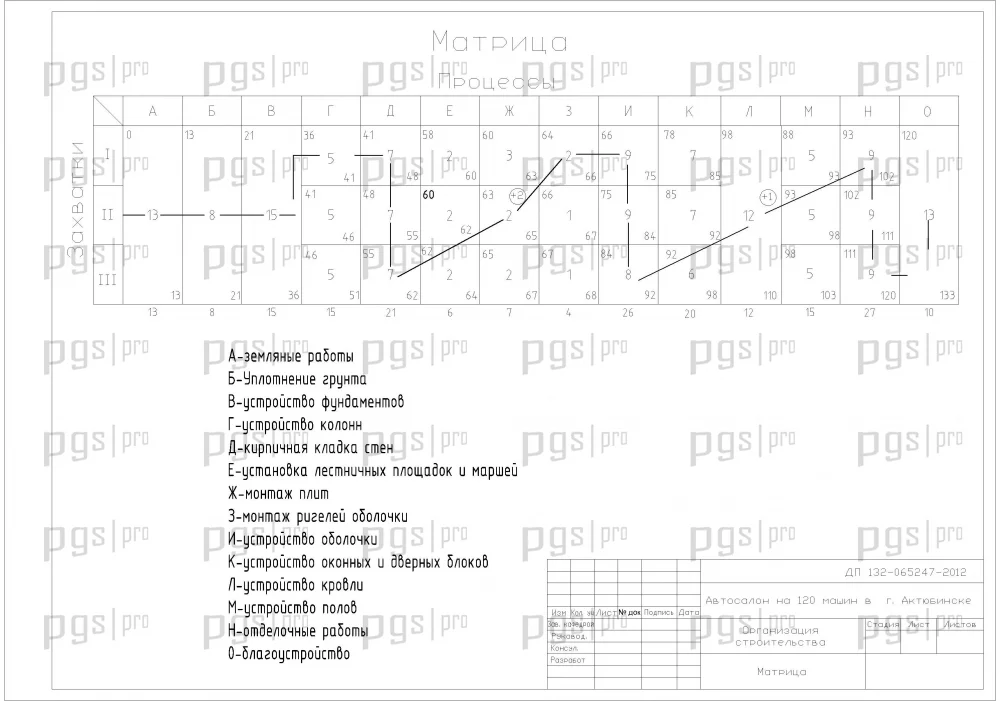

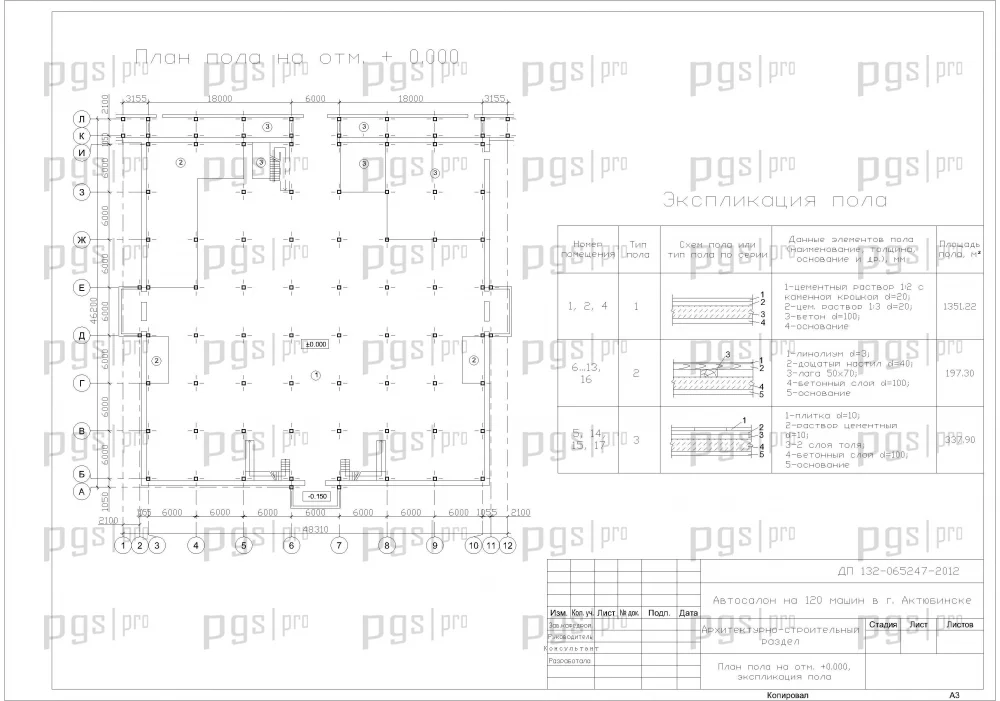

В соответствии с функциональным процессом, связанным с воздействием на поверхность пола большого количества людей и выставляемых машин, в выставочных залах, магазинах, пункте общественного питания запроектированы мозаичные полы. В административных помещениях запроектированы полы из линолеума, а в санитарных узлах, кухне и техническом помещении - из напольной плитки.

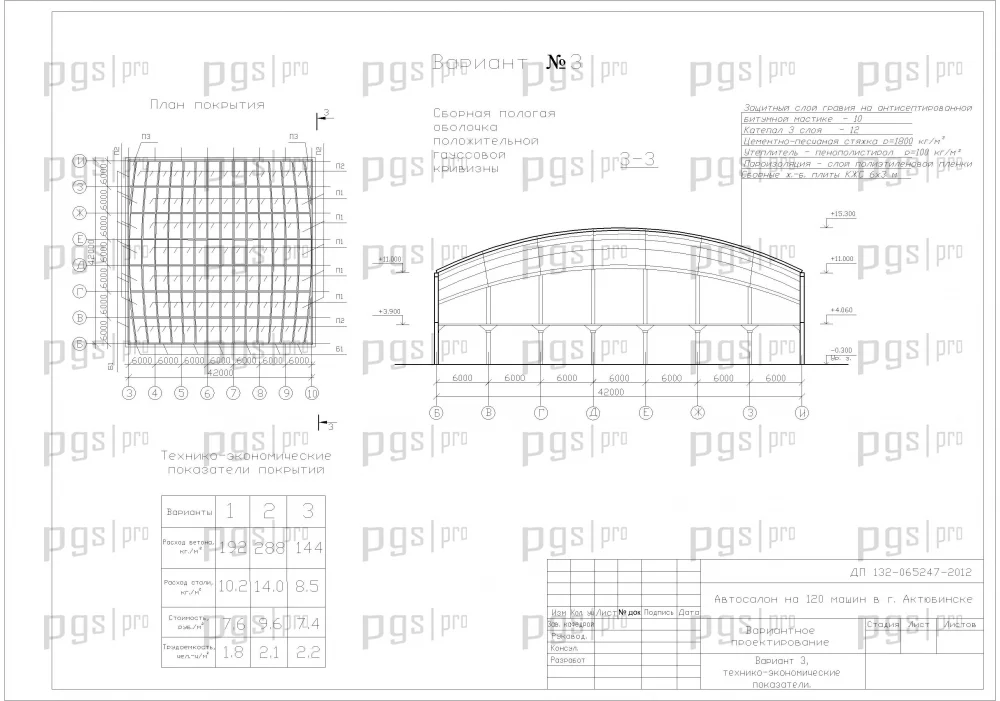

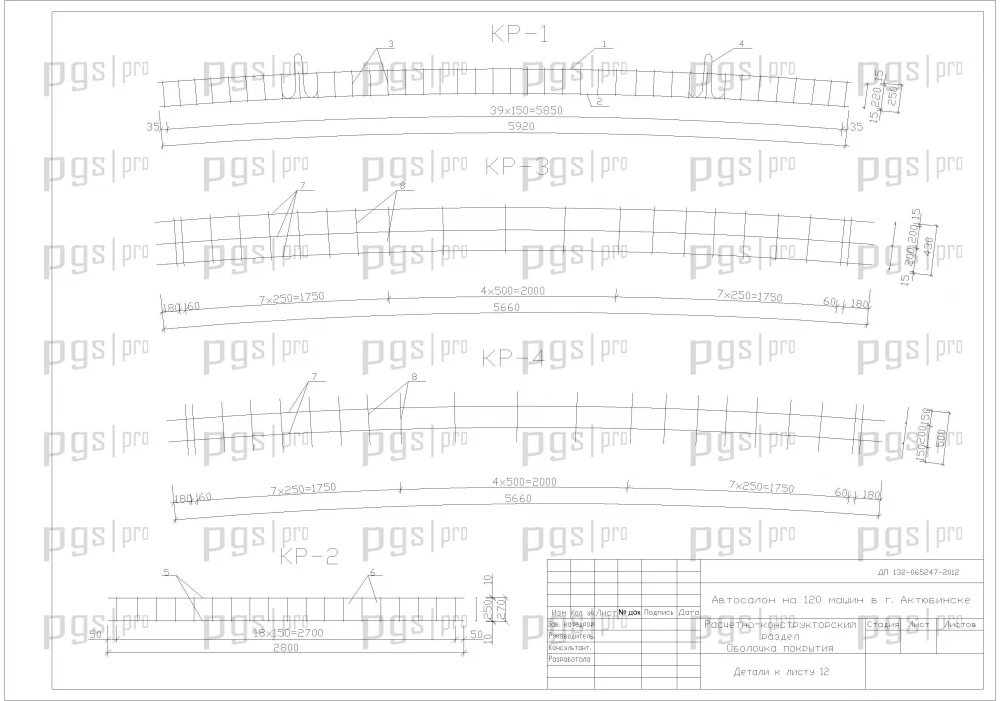

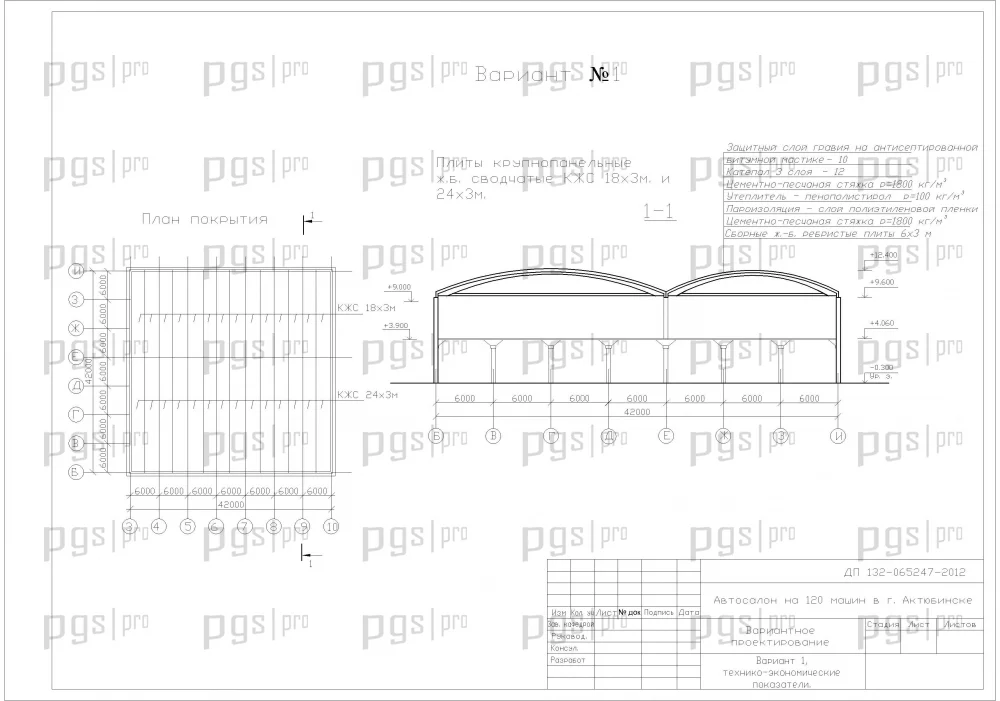

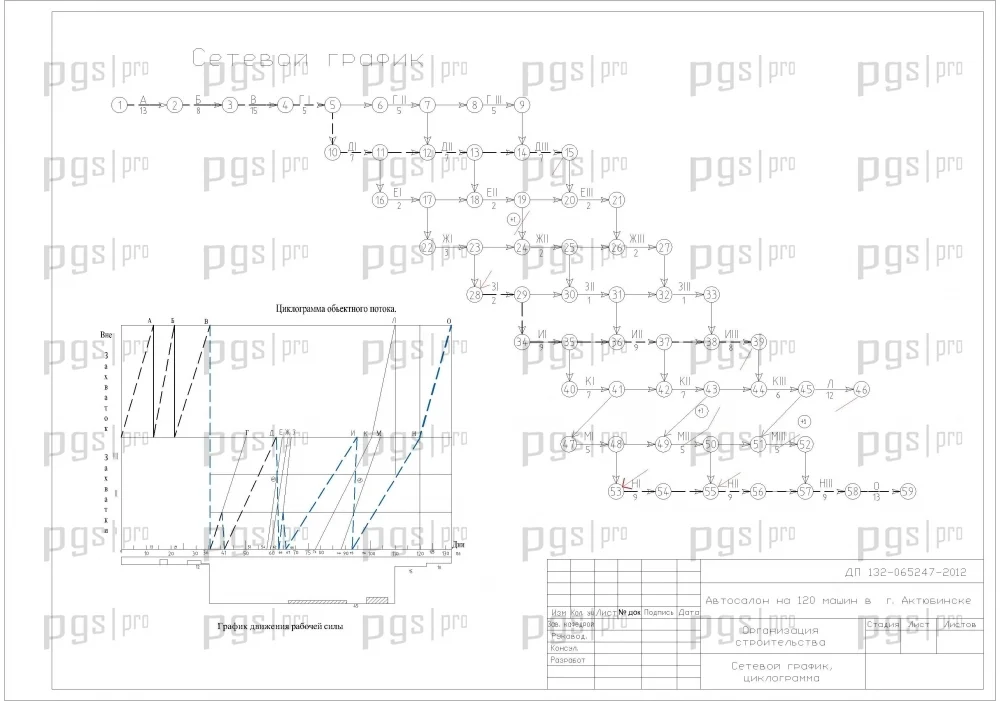

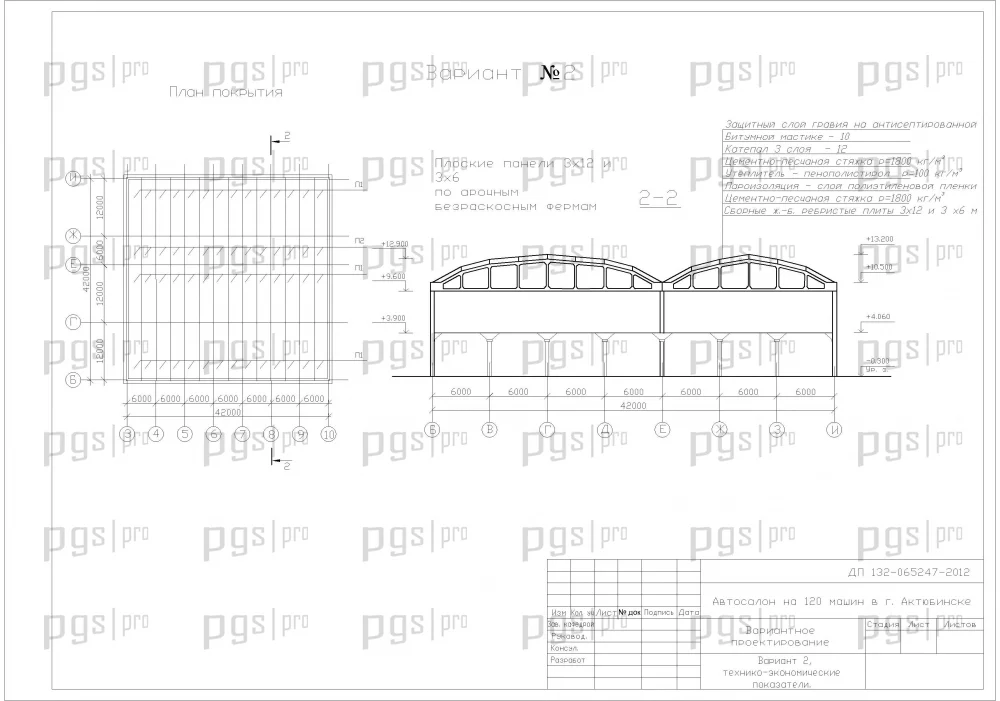

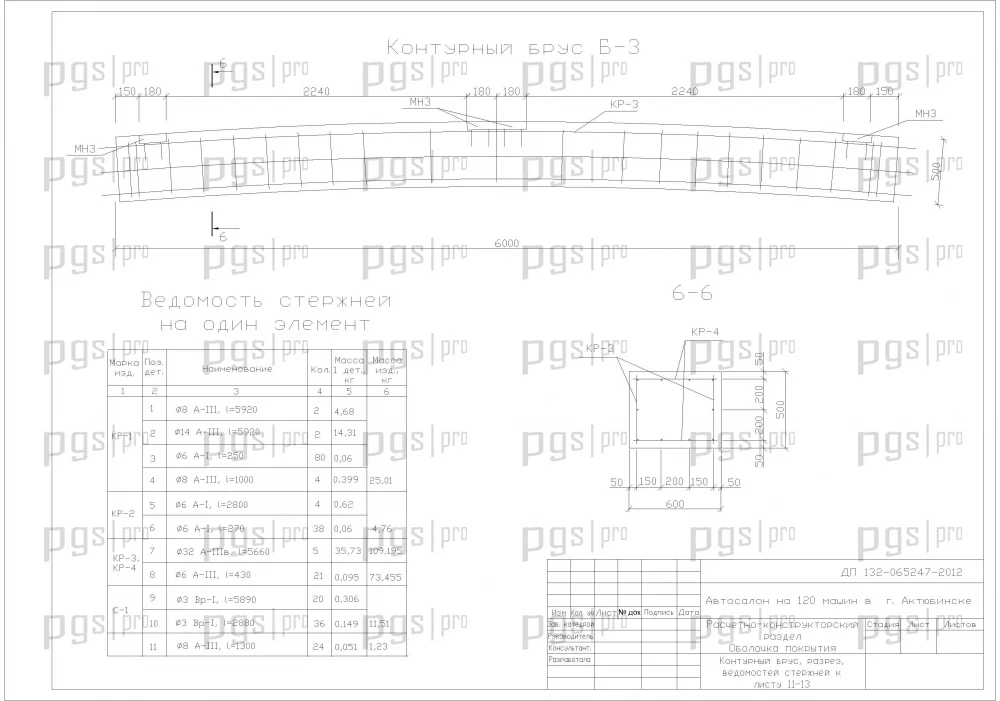

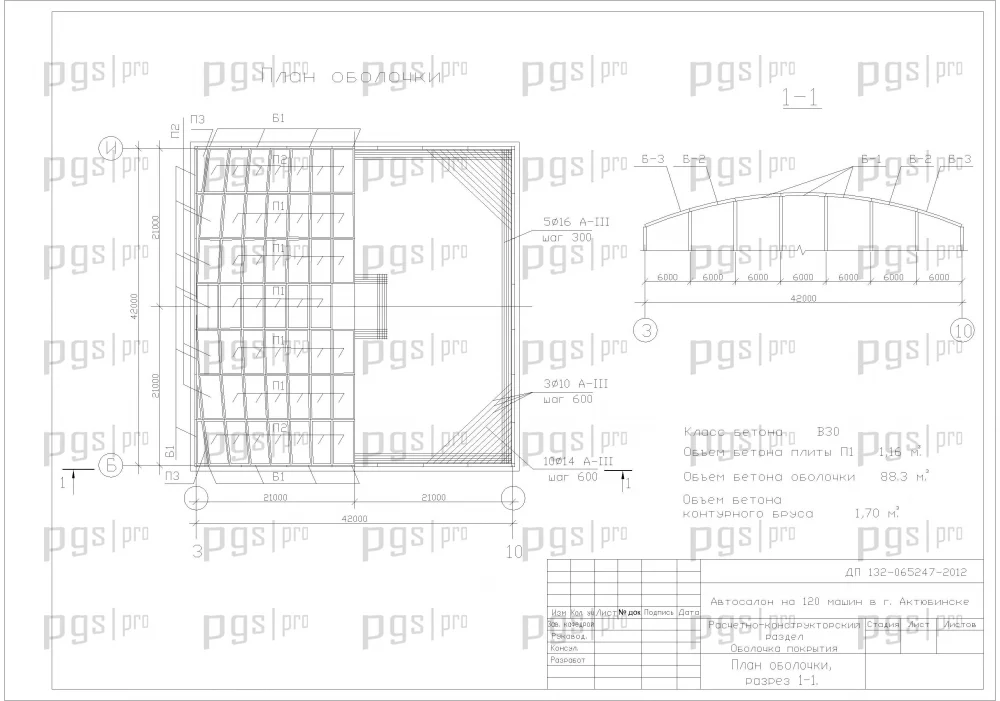

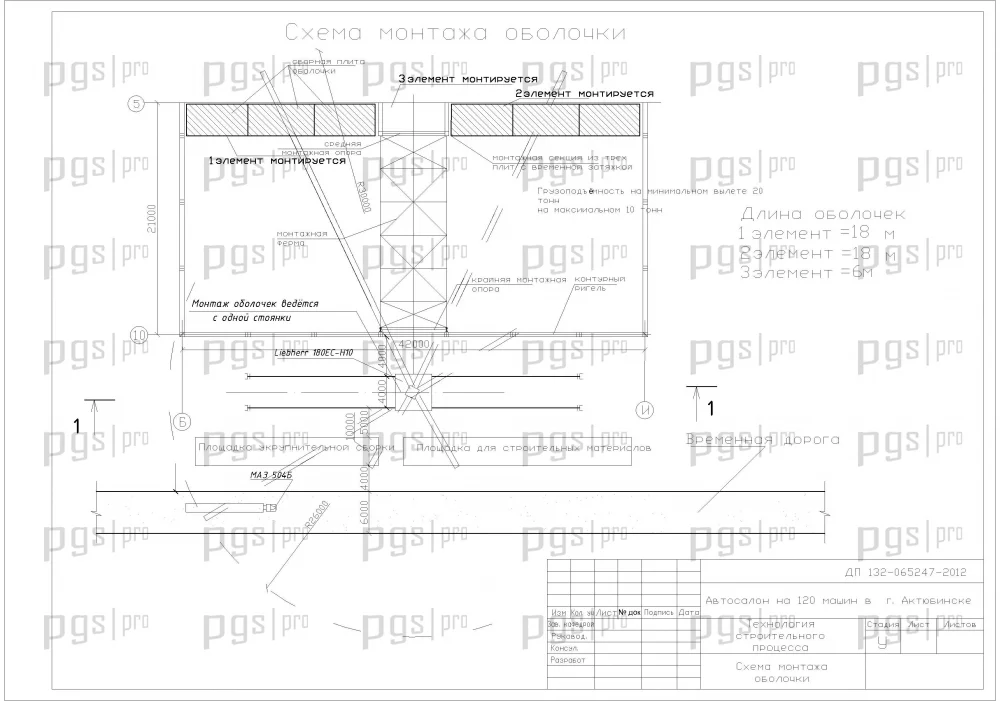

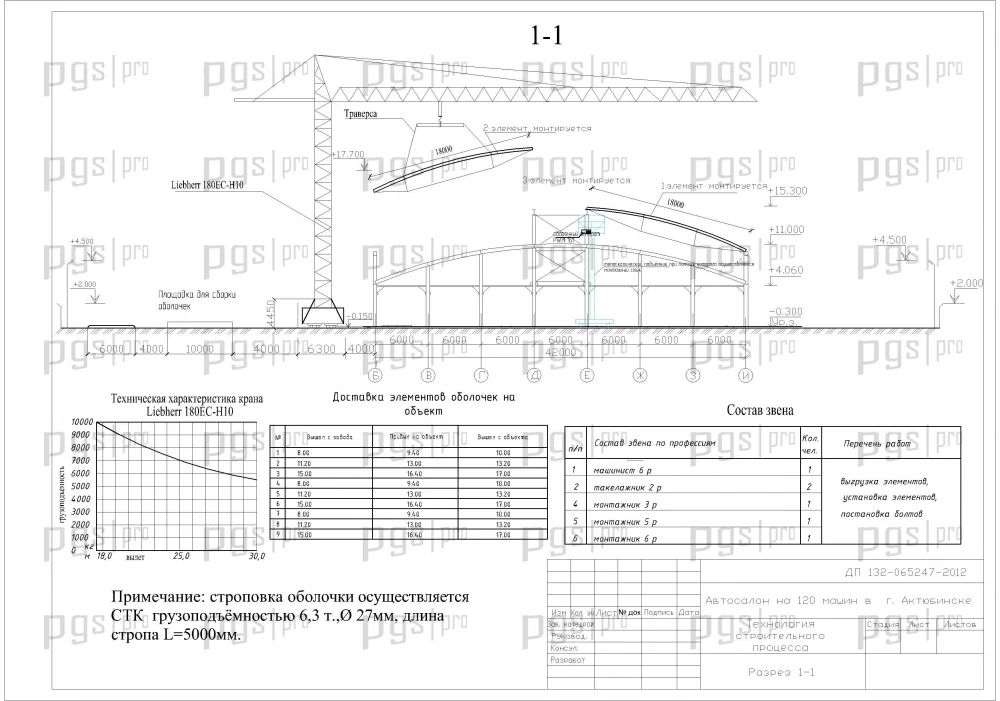

Запроектированное здание перекрывается пологой оболочкой положительной гауссовой кривизны. Контур оболочки выполнен в виде полигонального пояса из сборных ригелей длиной 6 м., опирающихся на колонны переменной высоты.

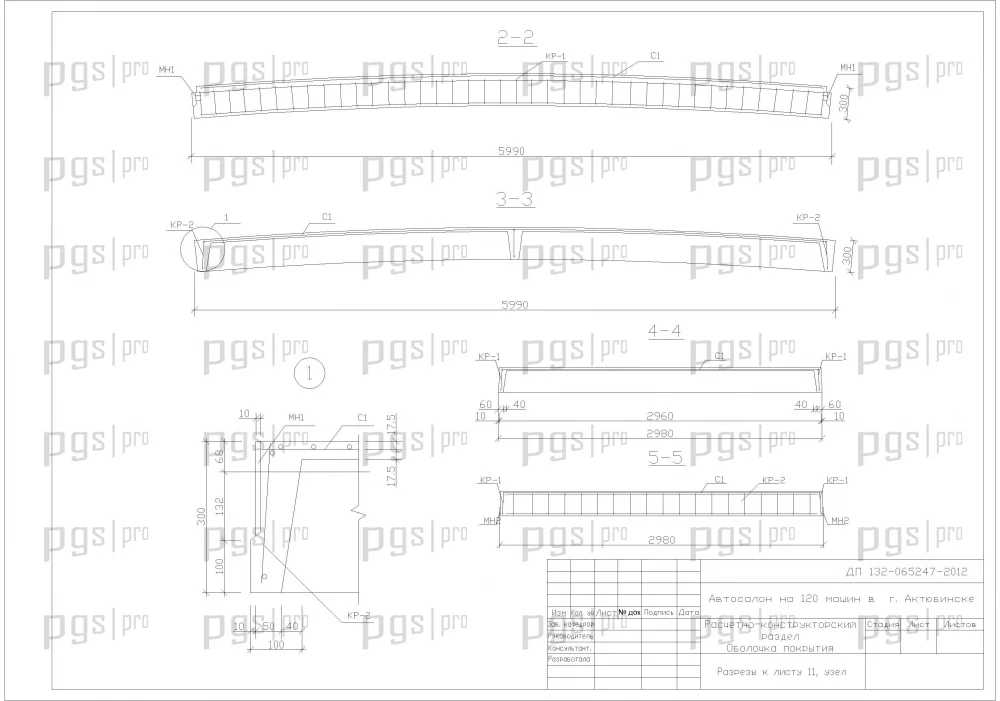

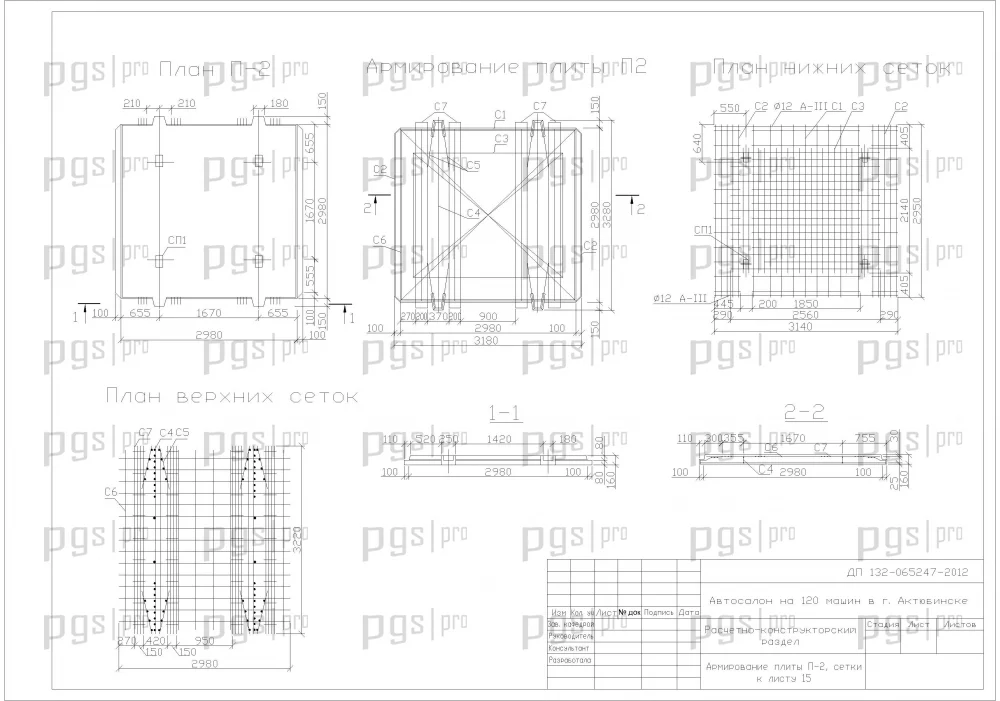

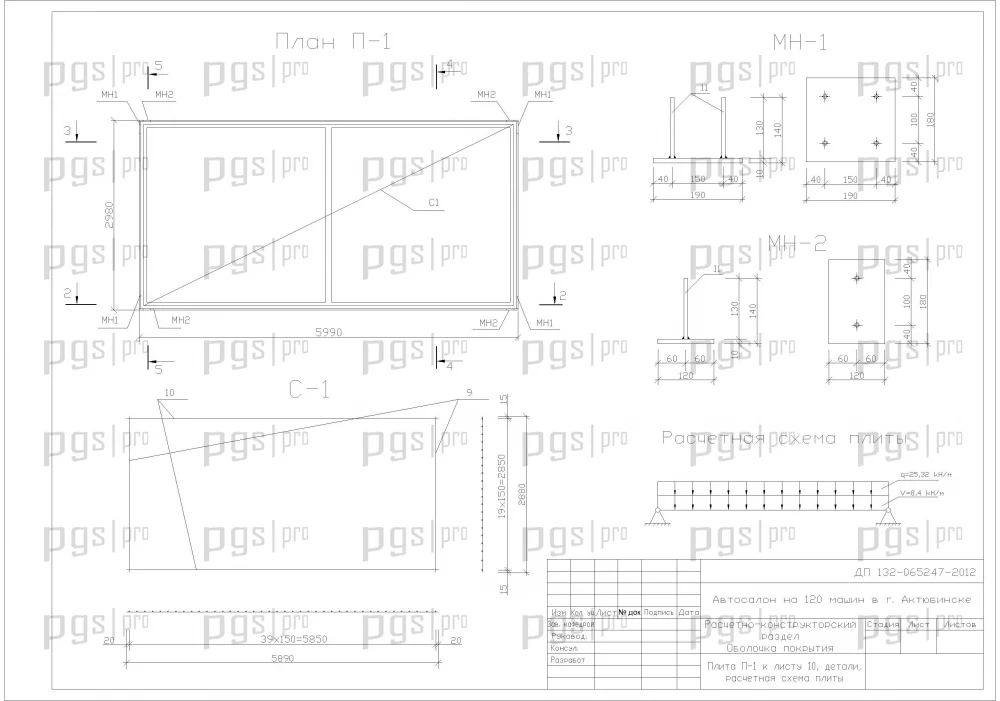

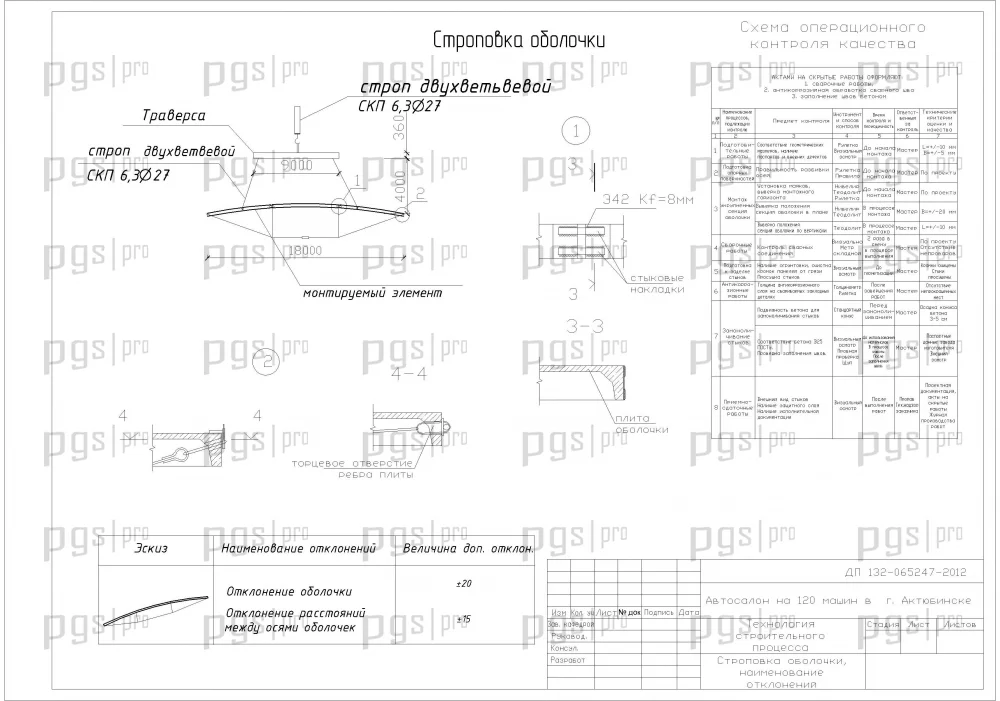

Оболочка запроектирована из плит, криволинейных в направлении большей стороны и имеющих контурные и поперечные ребра. Плиты делятся на основные и доборные. Основные плиты оболочки имеют размер 3,0 х 6,0 м. Форма и конструкция доборных плит принята с учетом изготовления их в опалубочных формах основных плит.

В углах плит предусмотрены сверху и снизу закладные детали для соединения элементов между собой с помощью стыковых накладок в виде стержней. Плиты оболочки опираются на контурные элементы сверху. Для соединения в плитах и контурных элементах предусмотрены закладные детали.

Кровля здания выполнена из мягкого рулонного материала - катепала.В здании запроектирован внутренний водосток.

В здании запроектированы сборные железобетонные лестницы. Лестницы собраны из отдельных поступей, уложенных по косоурам, и площадок. Лестничные площадки опираются всей гранью на металлические столики, приваренные к закладным деталям на стенах лестничных клеток. Ширина лестничных маршей 1.35 м, ширина лестничной площадки 1.2 м. уклон лестниц 1 : 1.75. Высота ступени междуэтажных лестниц - 150 мм, ширина - 300 мм.

Для безопасности движения лестницы оборудованы вертикальными ограждениями.

Для обеспечения естественной освещенности помещений и возможности визуального контакта с окружающей средой в здании запроектированы как стандартные окна марки: ОР 15-18, так и витражи размерами 2.1 х 3.6 м и 4.4 х 4.5 м. При проектировании учитывались эксплуатационные требования по защите больших светопрозрачных поверхностей от конденсата и обледенения (стекольное пространство вентилируется наружным воздухом через небольшие отверстия в верхних обвязках наружного переплета), и предусмотрен обдув внутреннего остекления струей теплого воздуха.

Двери служат для связи помещений друг с другом и связи здания с улицей и пешеходной галереей. Марки дверей: ДН 21-12, ДГ 21-10, ДГ 21-8, ДО 21-12. Размеры въездных ворот 3.5 х 3.5 м.

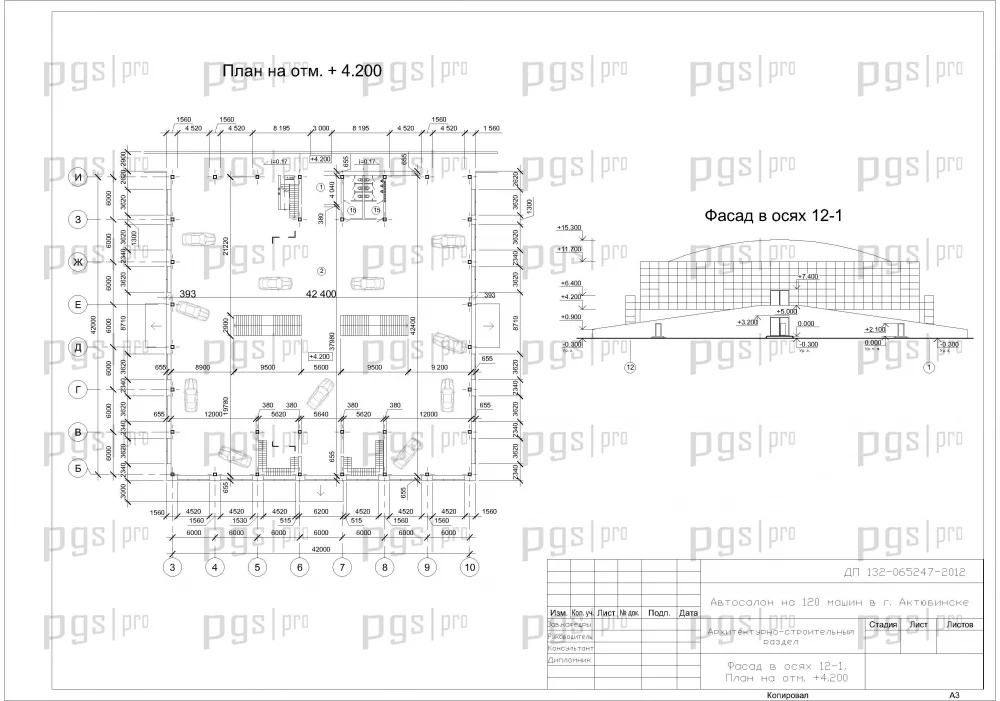

Эстакады предусмотрены вследствие необходимости доставки выставляемых машин на второй этаж здания. Под эстакадами сформированы складские помещения. Эстакады опираются на ряд кирпичных столбов, между которыми выложены кирпичные стены толщиной 380 мм. Расположение в плане галереи и эстакад представлены в графической части.
