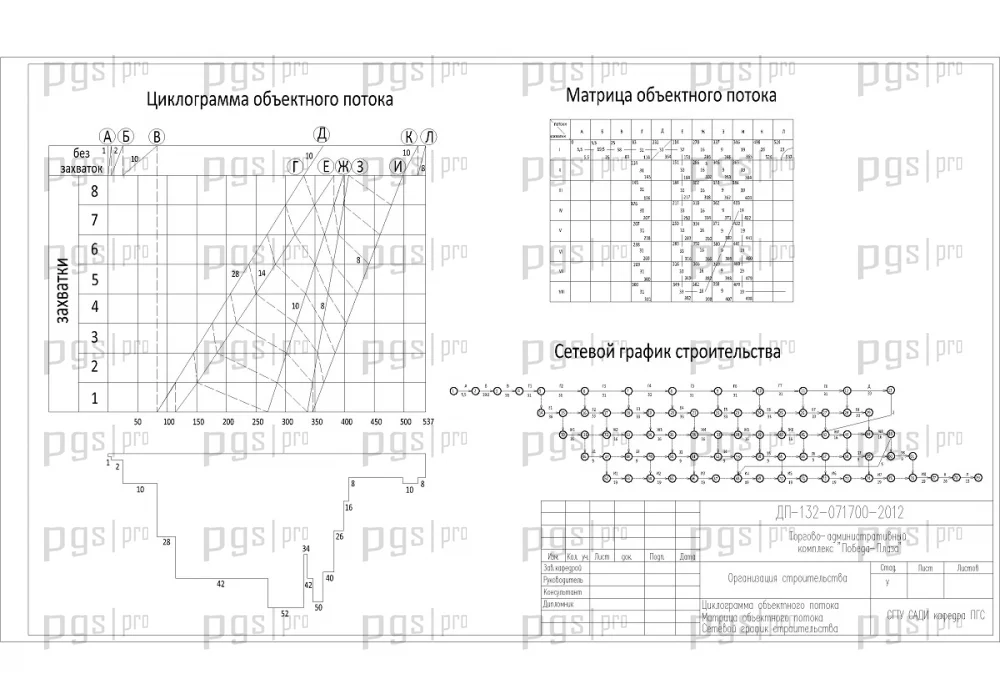

Объемно-планировочное решение

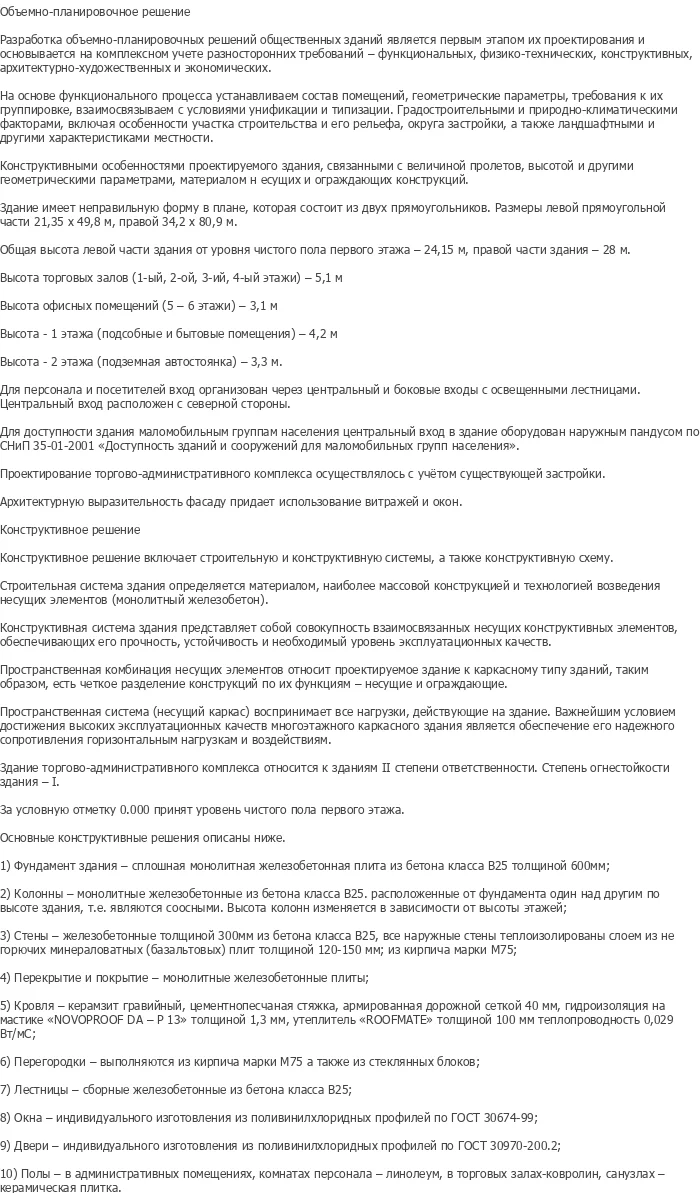

Разработка объемно-планировочных решений общественных зданий является первым этапом их проектирования и основывается на комплексном учете разносторонних требований – функциональных, физико-технических, конструктивных, архитектурно-художественных и экономических.

На основе функционального процесса устанавливаем состав помещений, геометрические параметры, требования к их группировке, взаимосвязываем с условиями унификации и типизации. Градостроительными и природно-климатическими факторами, включая особенности участка строительства и его рельефа, округа застройки, а также ландшафтными и другими характеристиками местности.

Конструктивными особенностями проектируемого здания, связанными с величиной пролетов, высотой и другими геометрическими параметрами, материалом н есущих и ограждающих конструкций.

Здание имеет неправильную форму в плане, которая состоит из двух прямоугольников. Размеры левой прямоугольной части 21,35 х 49,8 м, правой 34,2 х 80,9 м.

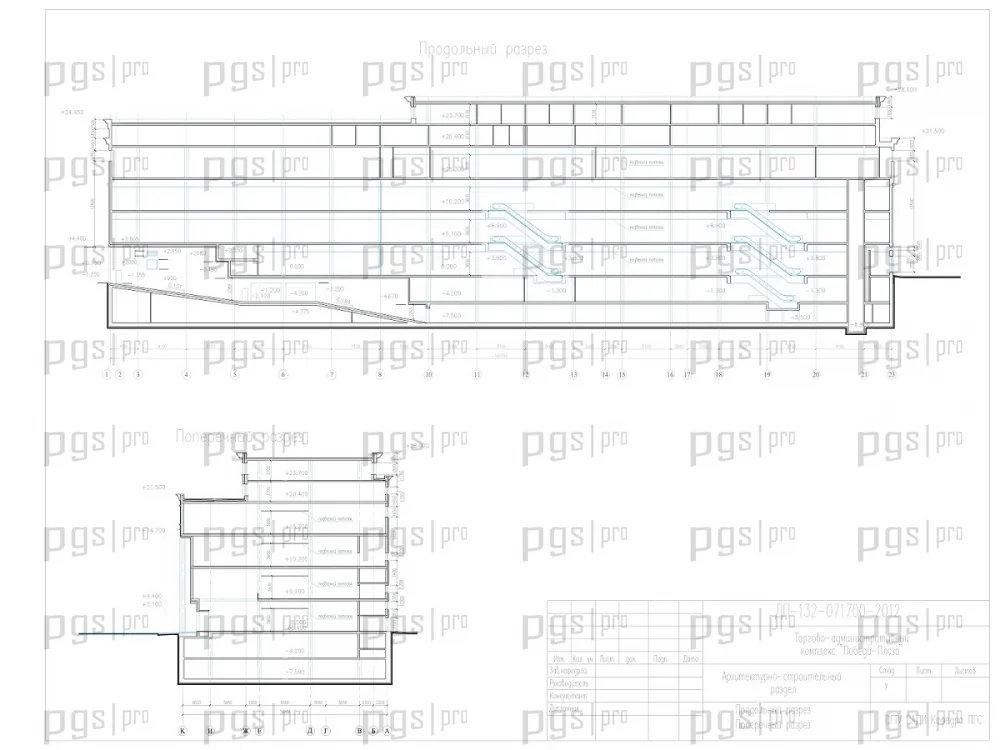

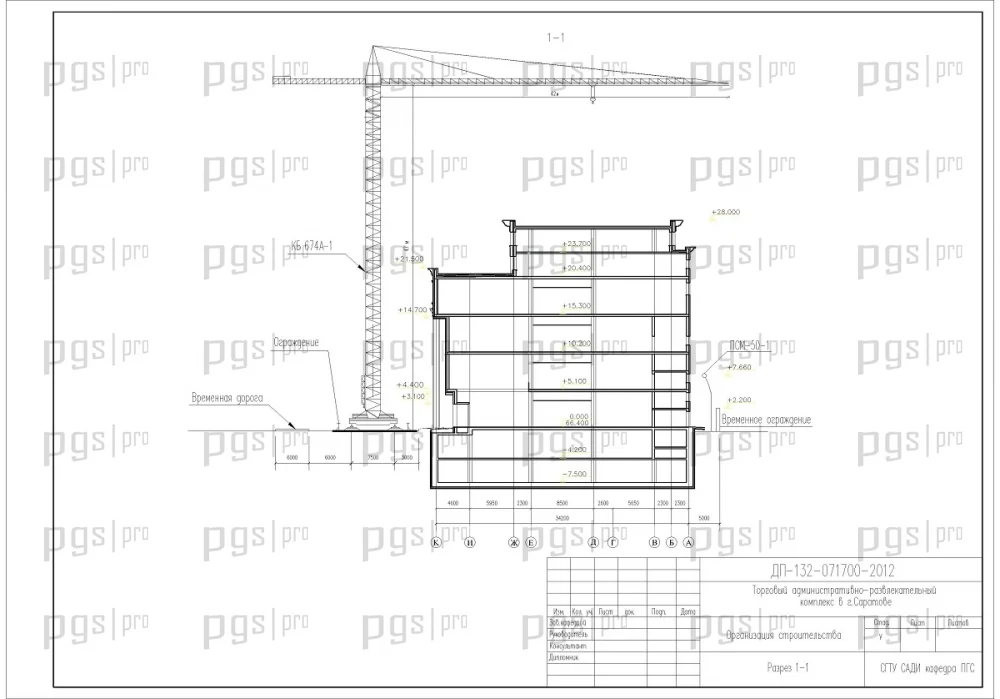

Общая высота левой части здания от уровня чистого пола первого этажа – 24,15 м, правой части здания – 28 м.

Высота торговых залов (1-ый, 2-ой, 3-ий, 4-ый этажи) – 5,1 м

Высота офисных помещений (5 – 6 этажи) – 3,1 м

Высота - 1 этажа (подсобные и бытовые помещения) – 4,2 м

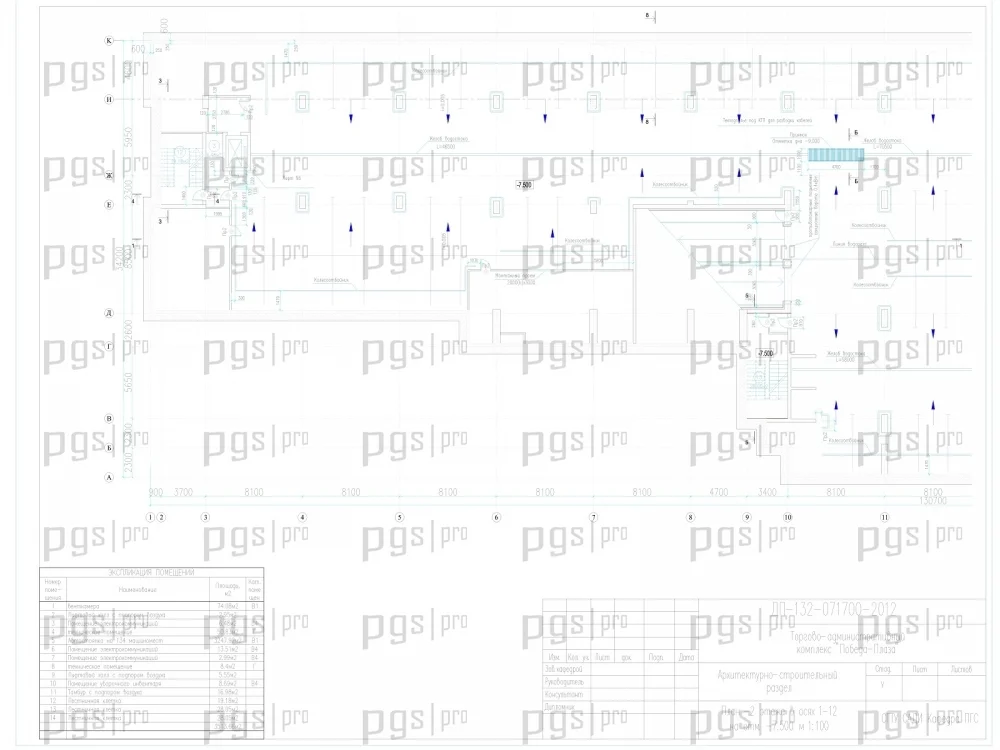

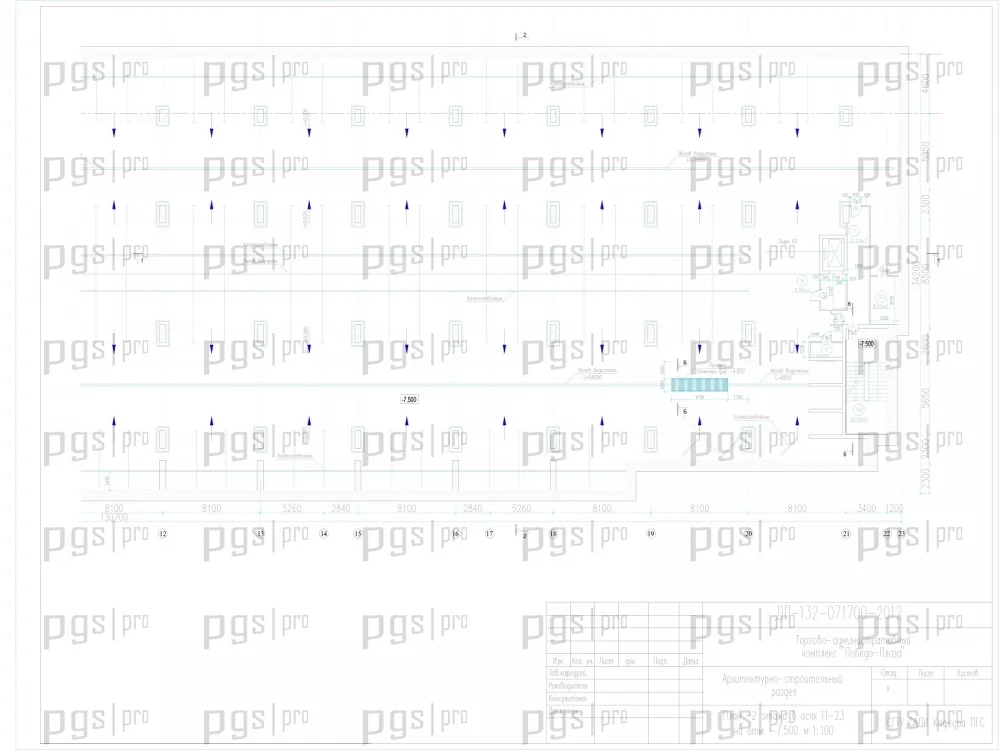

Высота - 2 этажа (подземная автостоянка) – 3,3 м.

Для персонала и посетителей вход организован через центральный и боковые входы с освещенными лестницами. Центральный вход расположен с северной стороны.

Для доступности здания маломобильным группам населения центральный вход в здание оборудован наружным пандусом по СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения».

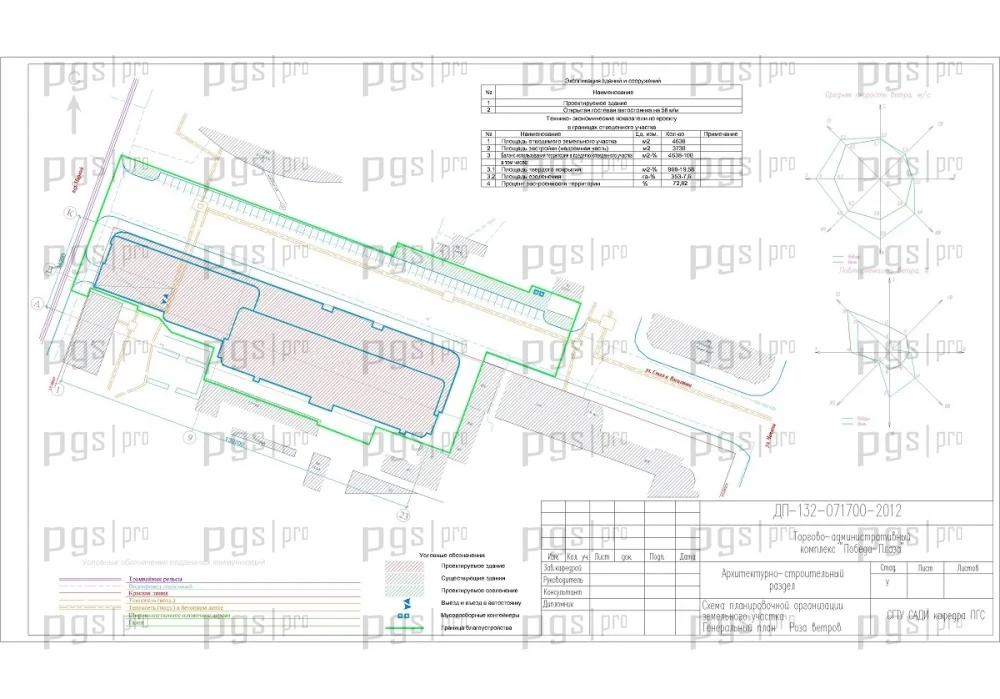

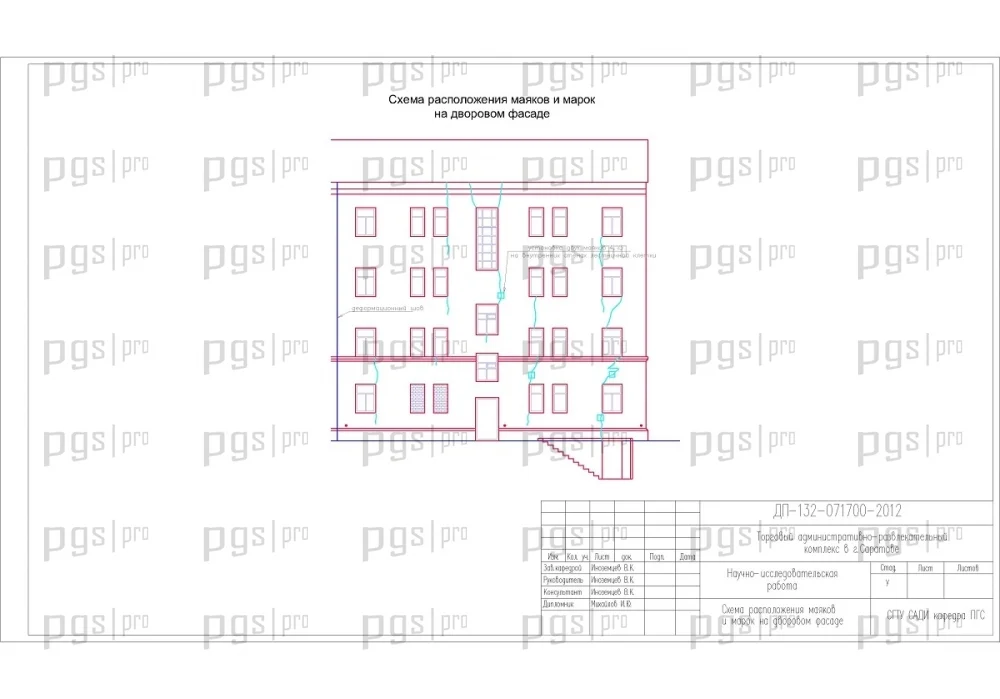

Проектирование торгово-административного комплекса осуществлялось с учётом существующей застройки.

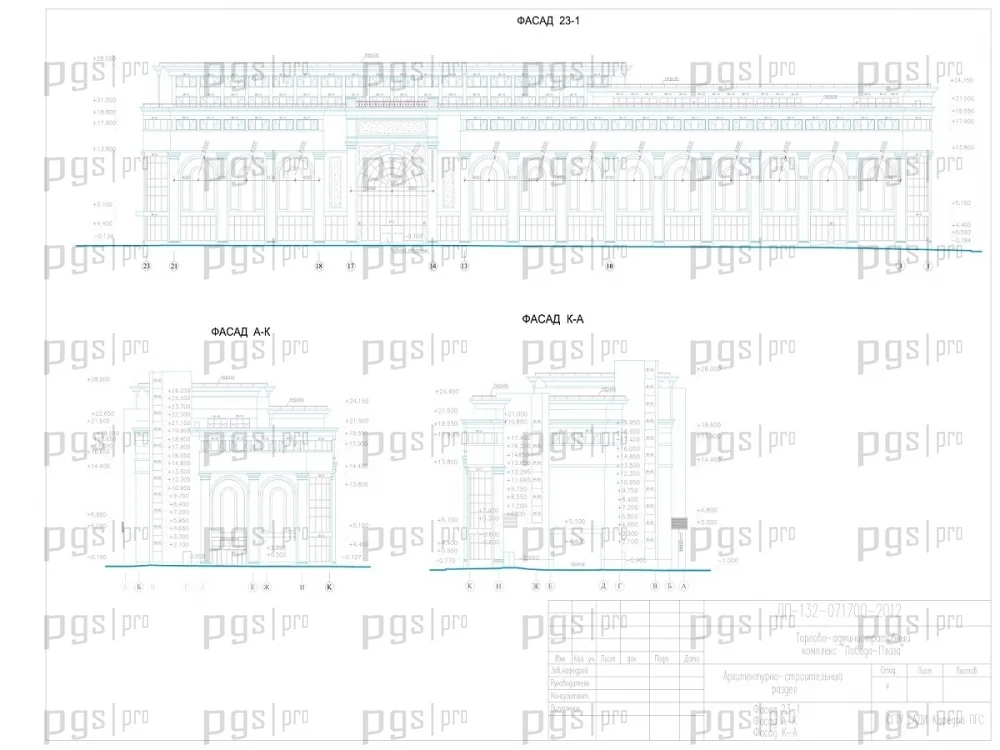

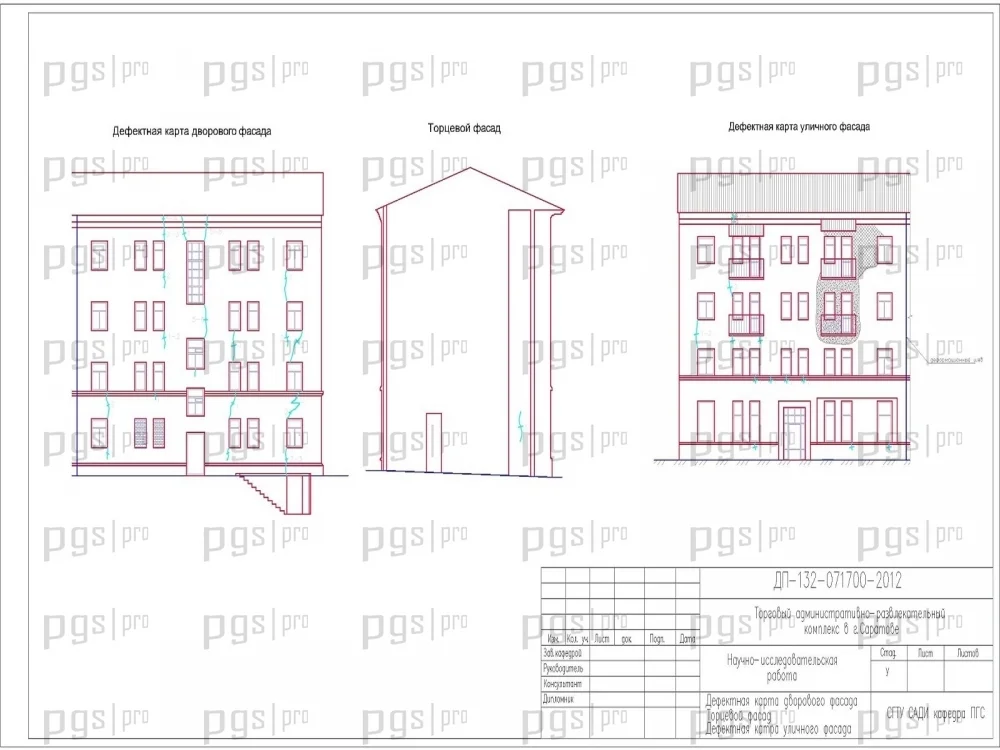

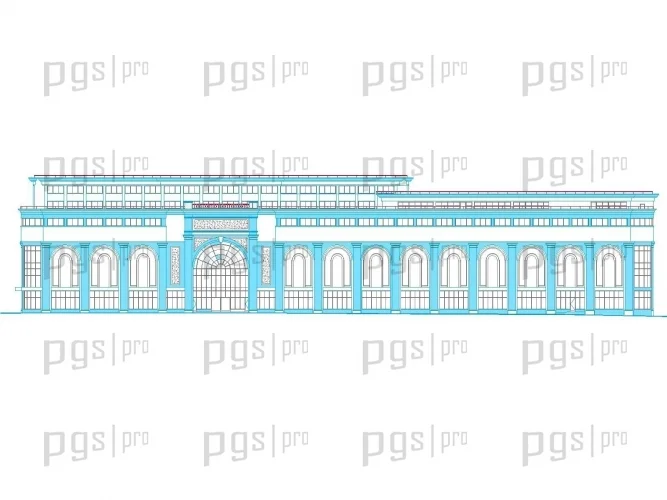

Архитектурную выразительность фасаду придает использование витражей и окон.

Конструктивное решение

Конструктивное решение включает строительную и конструктивную системы, а также конструктивную схему.

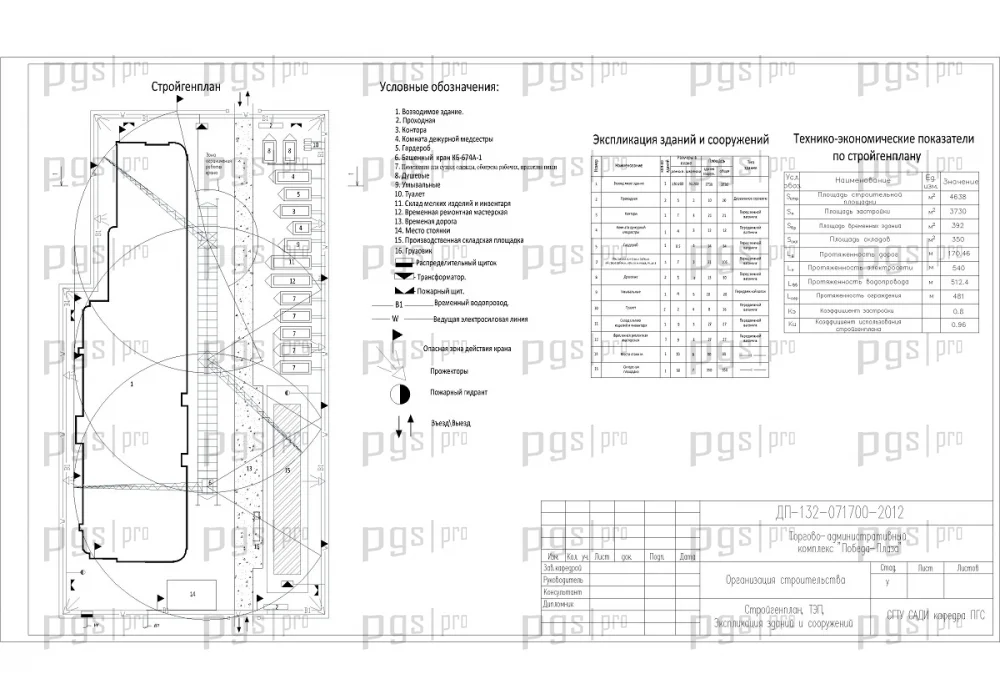

Строительная система здания определяется материалом, наиболее массовой конструкцией и технологией возведения несущих элементов (монолитный железобетон).

Конструктивная система здания представляет собой совокупность взаимосвязанных несущих конструктивных элементов, обеспечивающих его прочность, устойчивость и необходимый уровень эксплуатационных качеств.

Пространственная комбинация несущих элементов относит проектируемое здание к каркасному типу зданий, таким образом, есть четкое разделение конструкций по их функциям – несущие и ограждающие.

Пространственная система (несущий каркас) воспринимает все нагрузки, действующие на здание. Важнейшим условием достижения высоких эксплуатационных качеств многоэтажного каркасного здания является обеспечение его надежного сопротивления горизонтальным нагрузкам и воздействиям.

Здание торгово-административного комплекса относится к зданиям II степени ответственности. Степень огнестойкости здания – I.

За условную отметку 0.000 принят уровень чистого пола первого этажа.

Основные конструктивные решения описаны ниже.

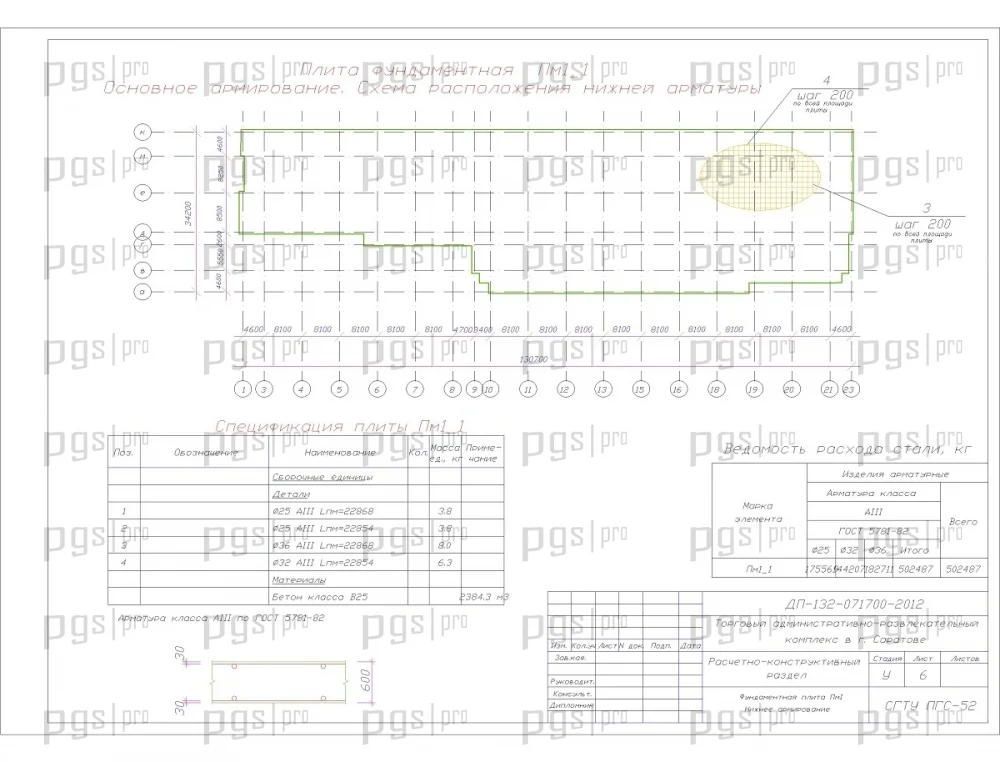

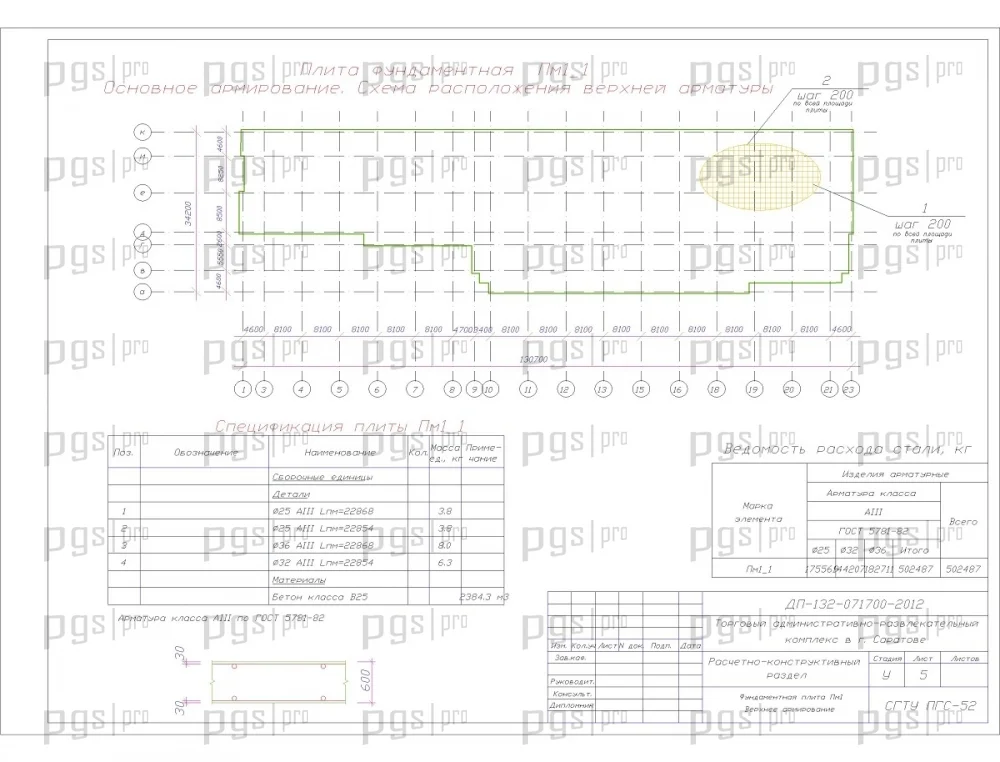

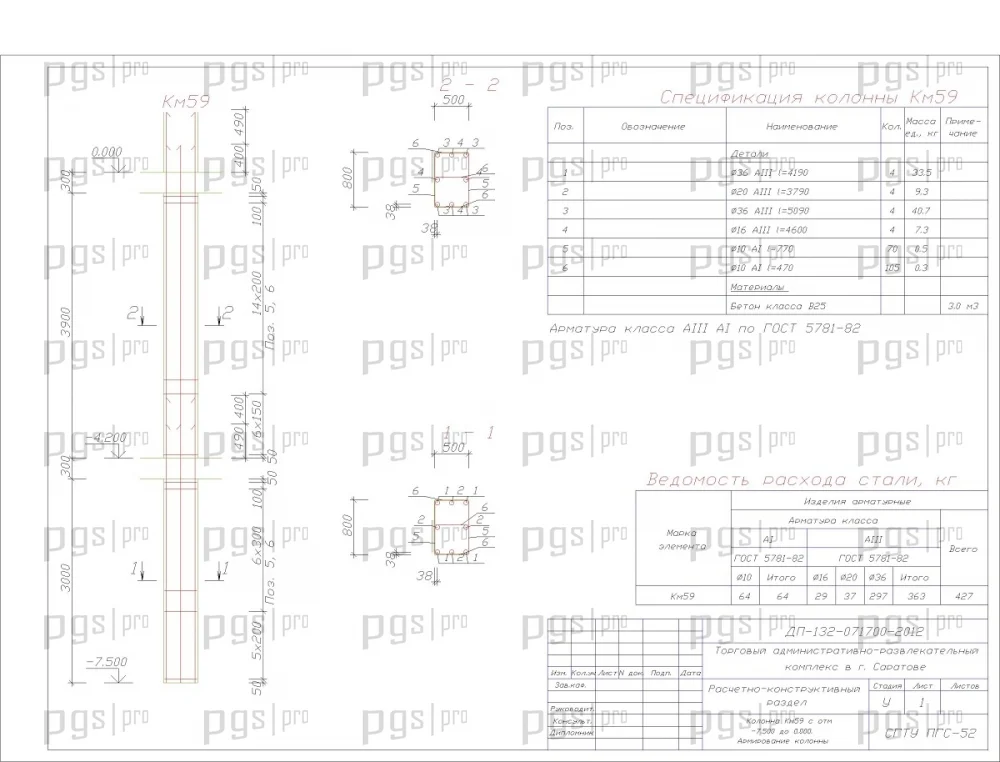

1) Фундамент здания – сплошная монолитная железобетонная плита из бетона класса В25 толщиной 600мм;

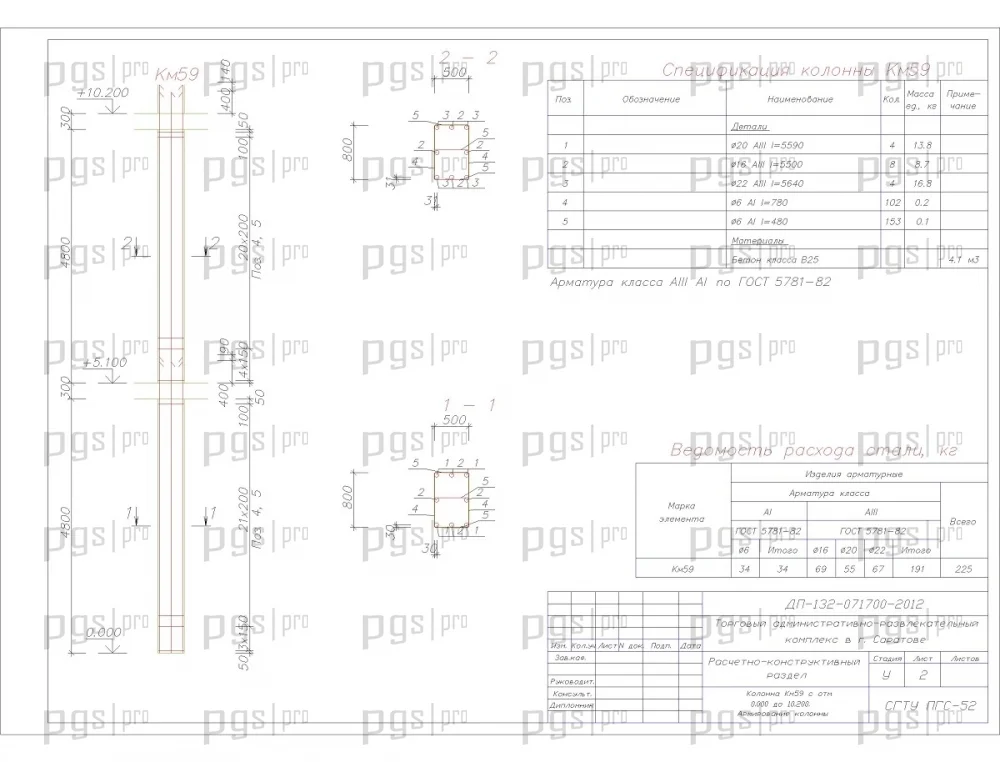

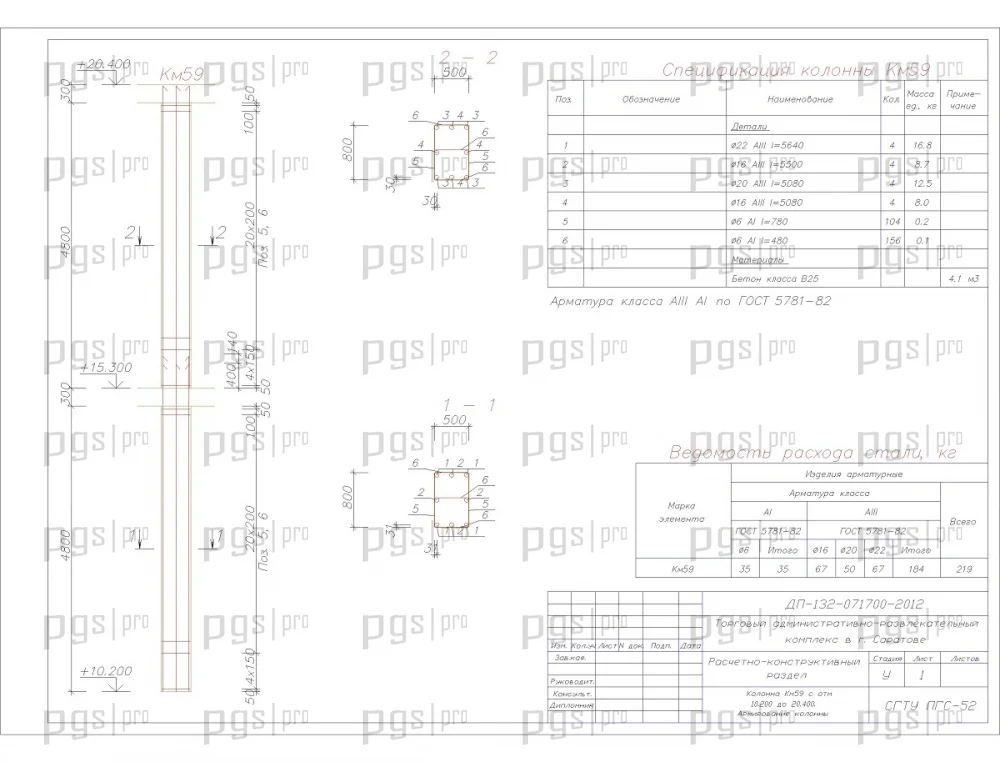

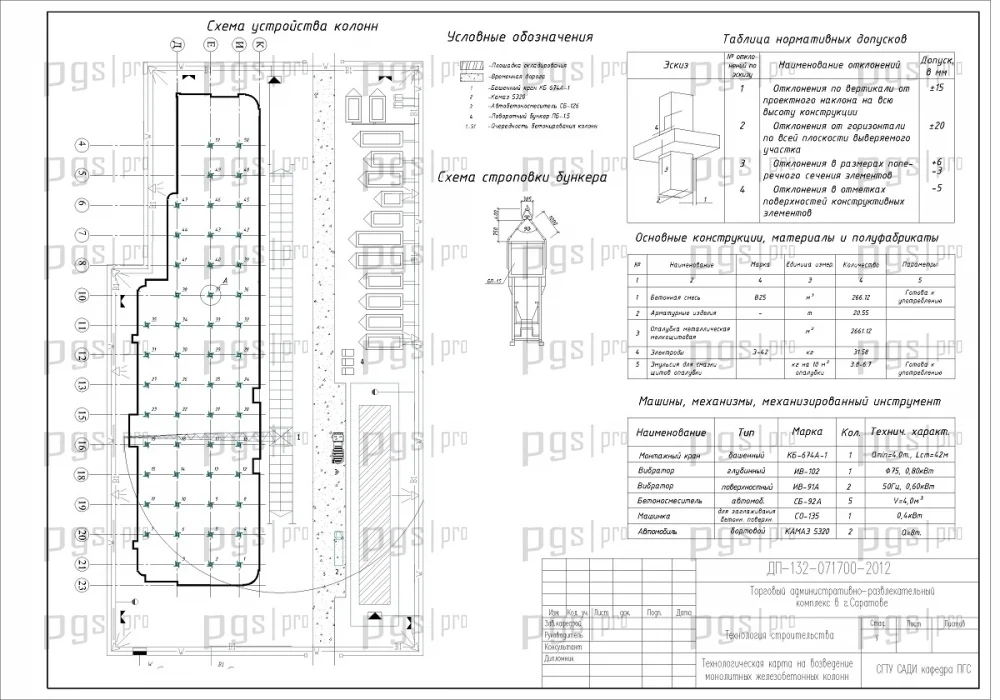

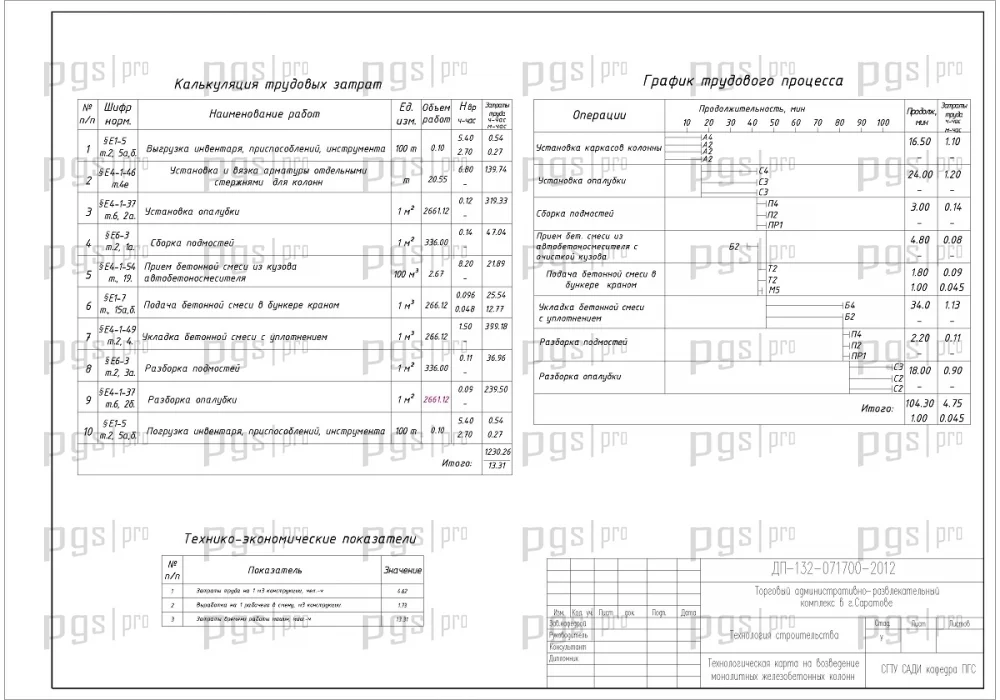

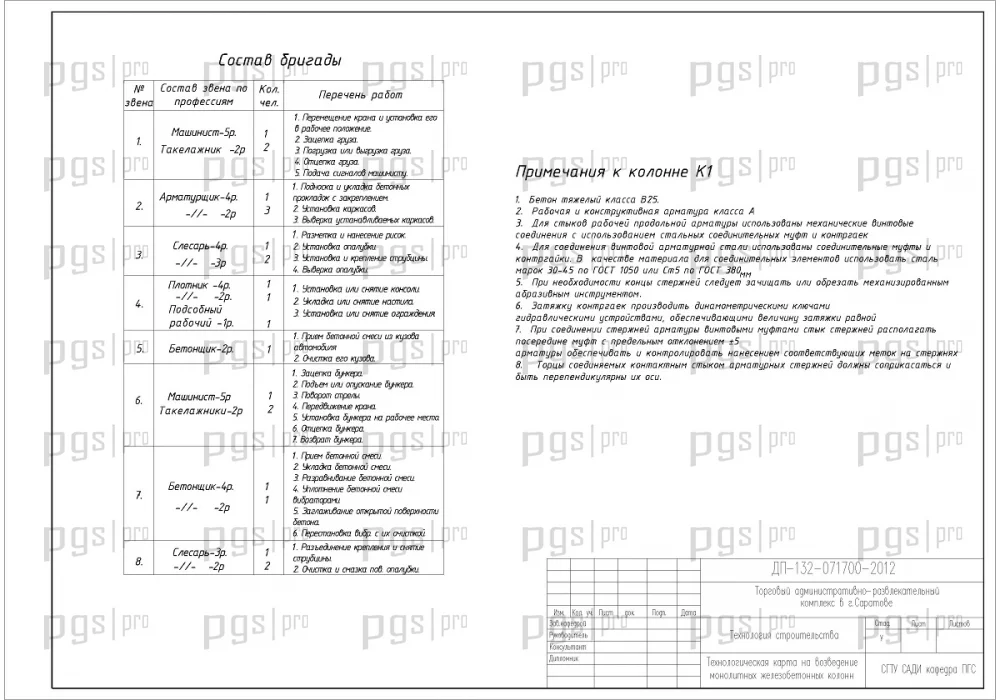

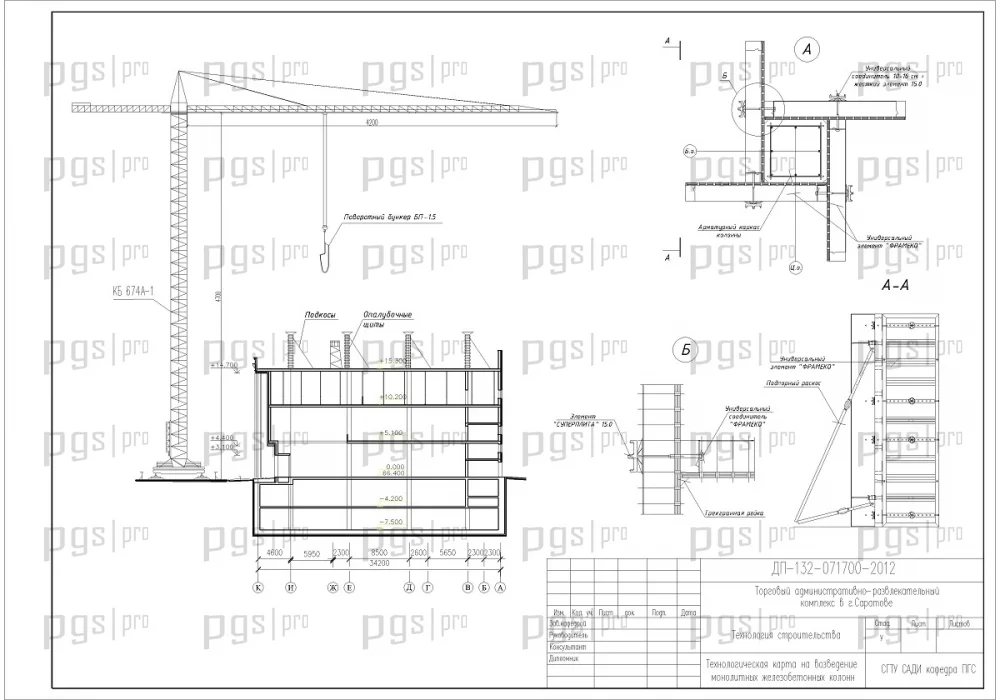

2) Колонны – монолитные железобетонные из бетона класса В25. расположенные от фундамента один над другим по высоте здания, т.е. являются соосными. Высота колонн изменяется в зависимости от высоты этажей;

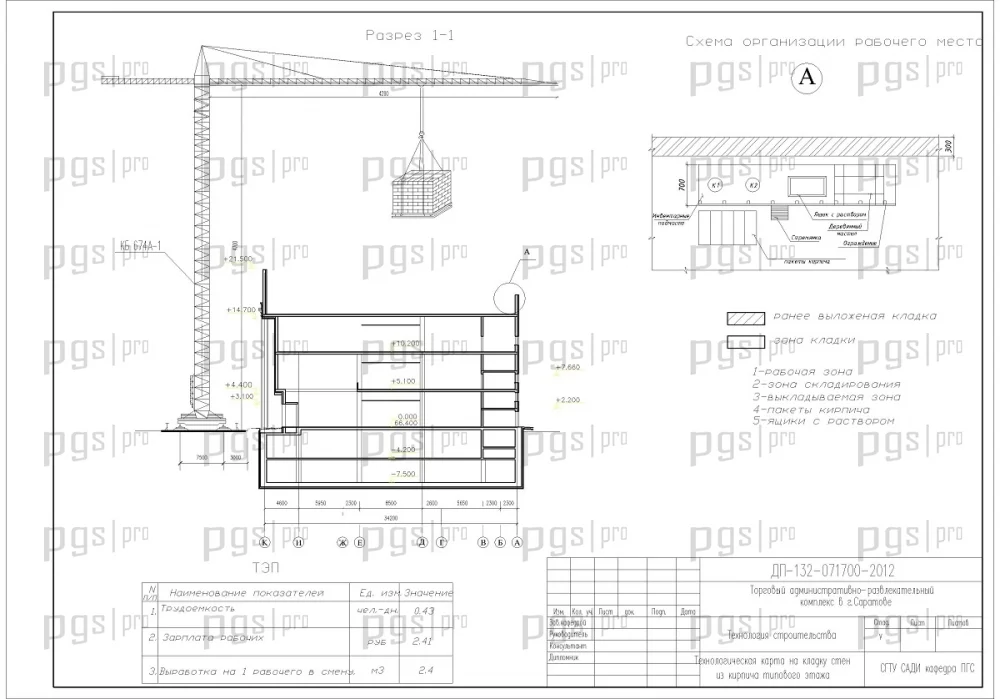

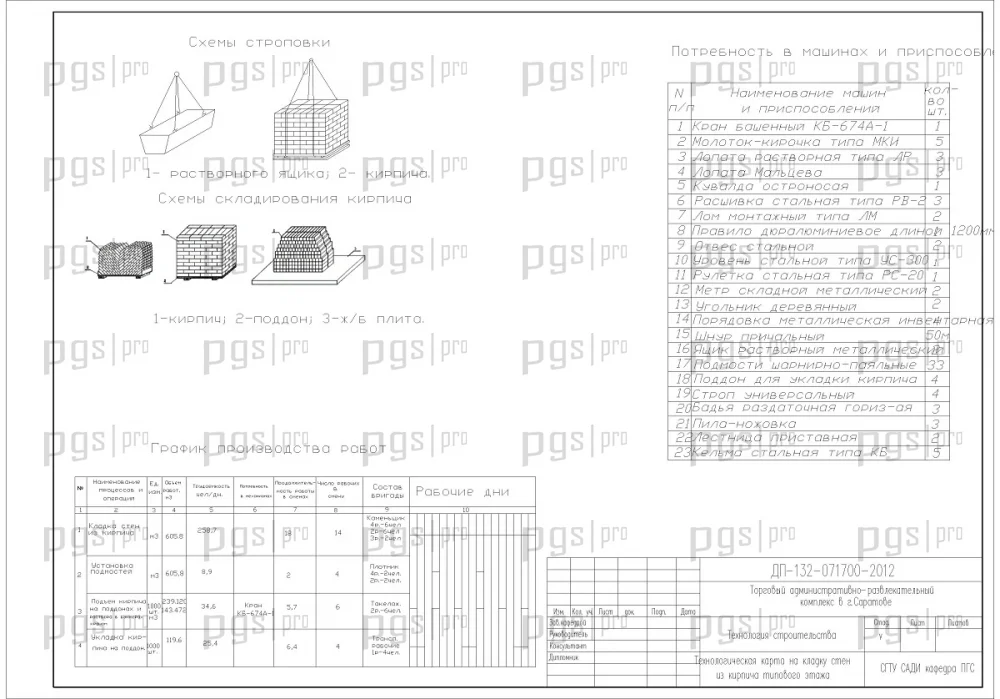

3) Стены – железобетонные толщиной 300мм из бетона класса В25, все наружные стены теплоизолированы слоем из не горючих минераловатных (базальтовых) плит толщиной 120-150 мм; из кирпича марки М75;

4) Перекрытие и покрытие – монолитные железобетонные плиты;

5) Кровля – керамзит гравийный, цементнопесчаная стяжка, армированная дорожной сеткой 40 мм, гидроизоляция на мастике «NOVOPROOF DA – P 13» толщиной 1,3 мм, утеплитель «ROOFMATE» толщиной 100 мм теплопроводность 0,029 Вт/мС;

6) Перегородки – выполняются из кирпича марки М75 а также из стеклянных блоков;

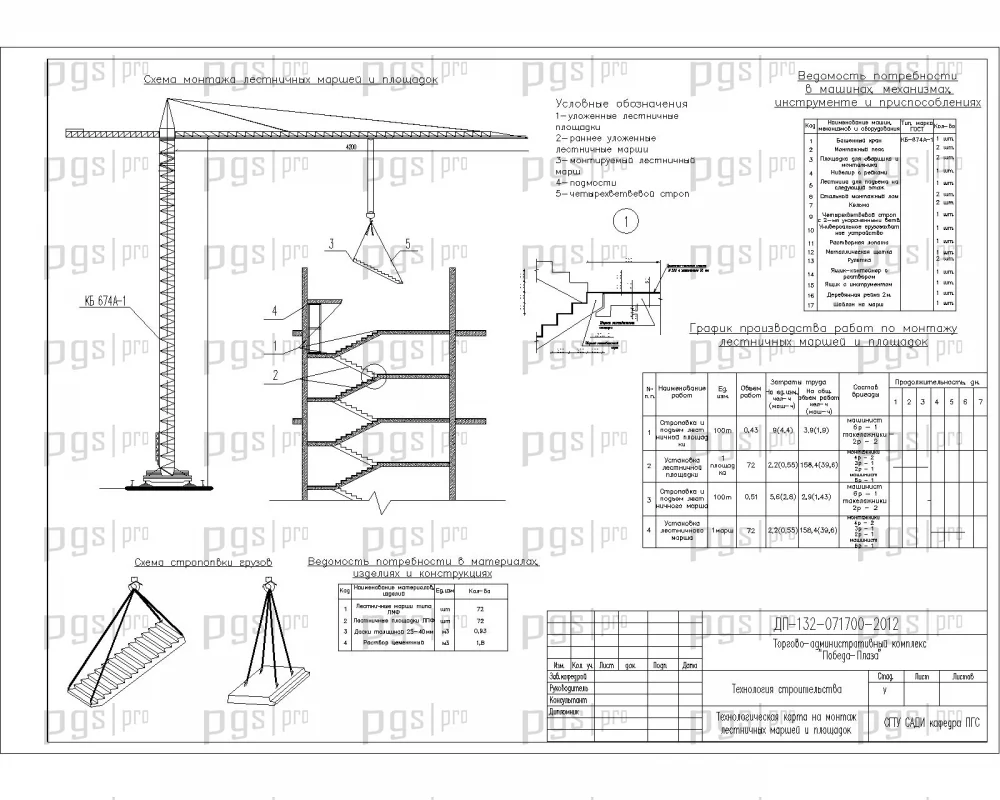

7) Лестницы – сборные железобетонные из бетона класса В25;

8) Окна – индивидуального изготовления из поливинилхлоридных профилей по ГОСТ 30674-99;

9) Двери – индивидуального изготовления из поливинилхлоридных профилей по ГОСТ 30970-200.2;

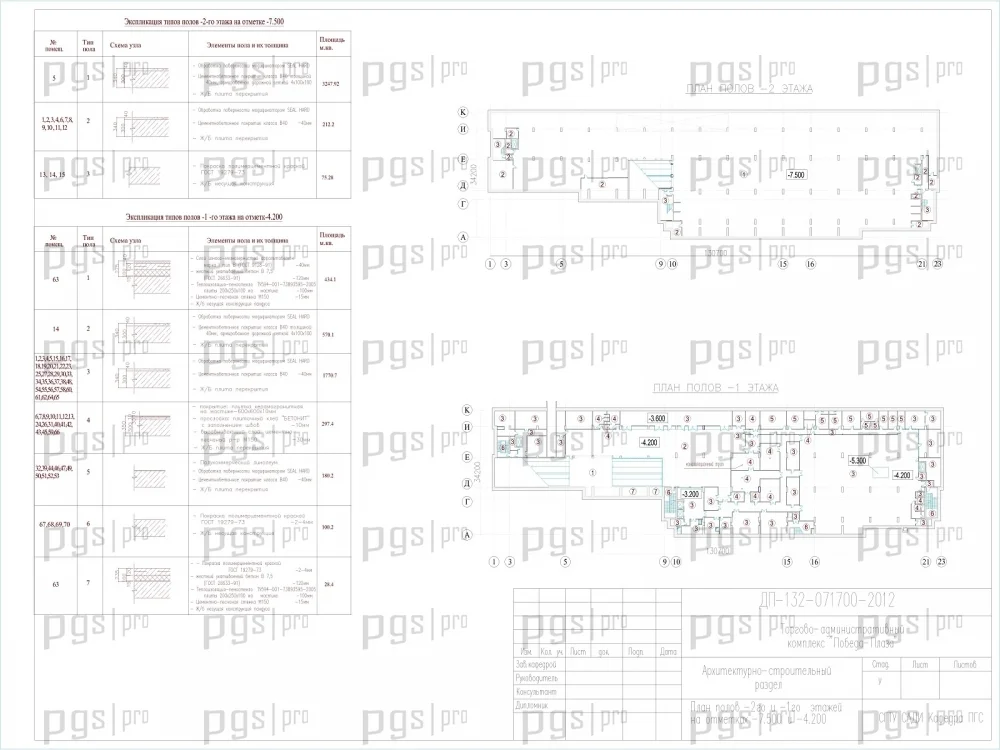

10) Полы – в административных помещениях, комнатах персонала – линолеум, в торговых залах-ковролин, санузлах – керамическая плитка.
