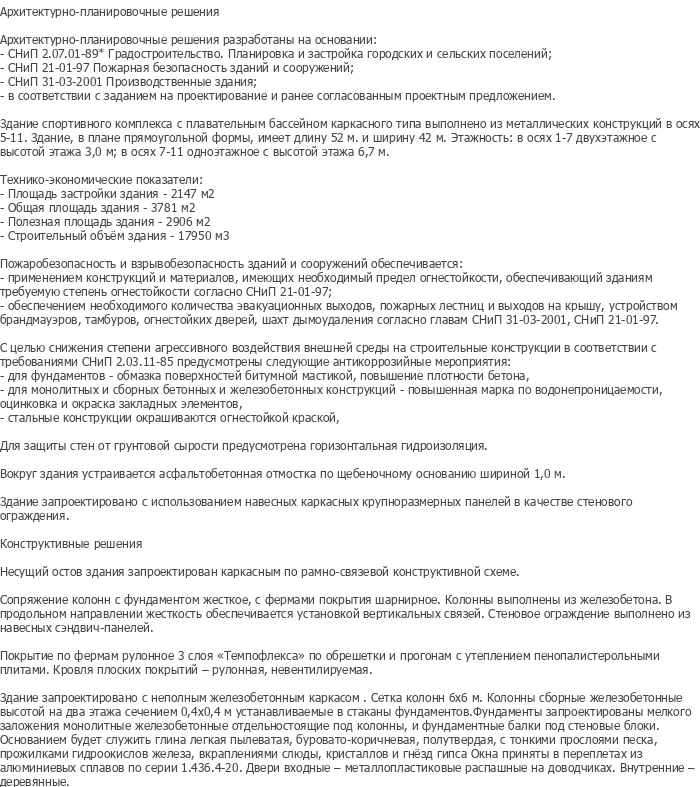

Архитектурно-планировочные решения

Архитектурно-планировочные решения разработаны на основании:
- СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений;
- СНиП 21-01-97 Пожарная безопасность зданий и сооружений;
- СНиП 31-03-2001 Производственные здания;
- в соответствии с заданием на проектирование и ранее согласованным проектным предложением.

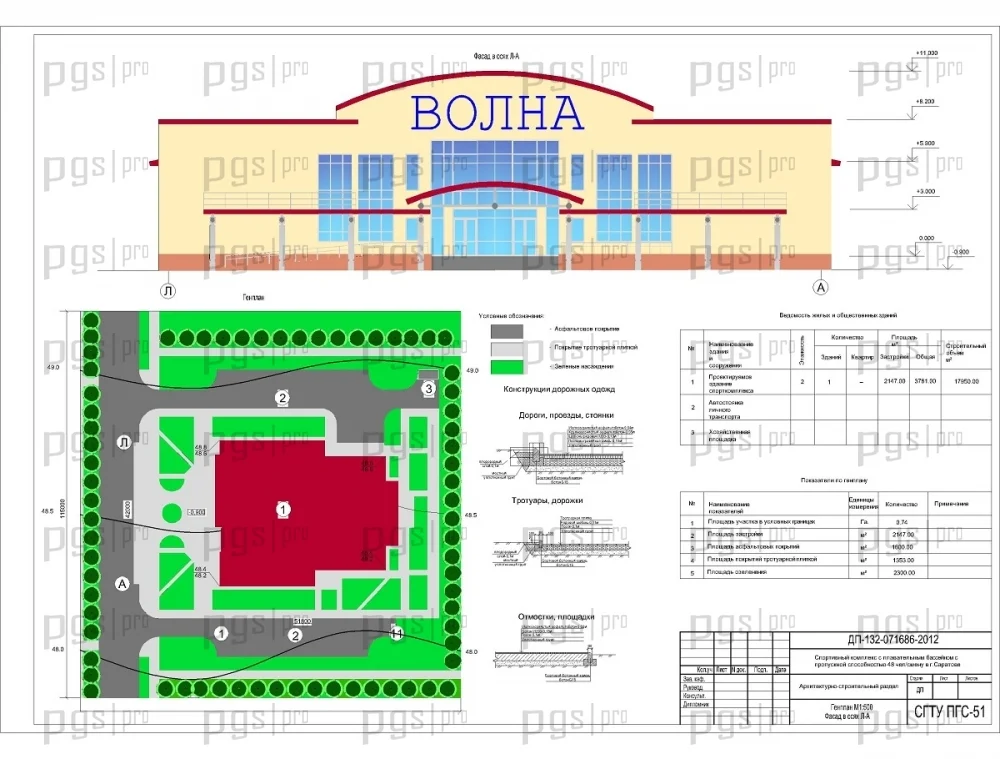

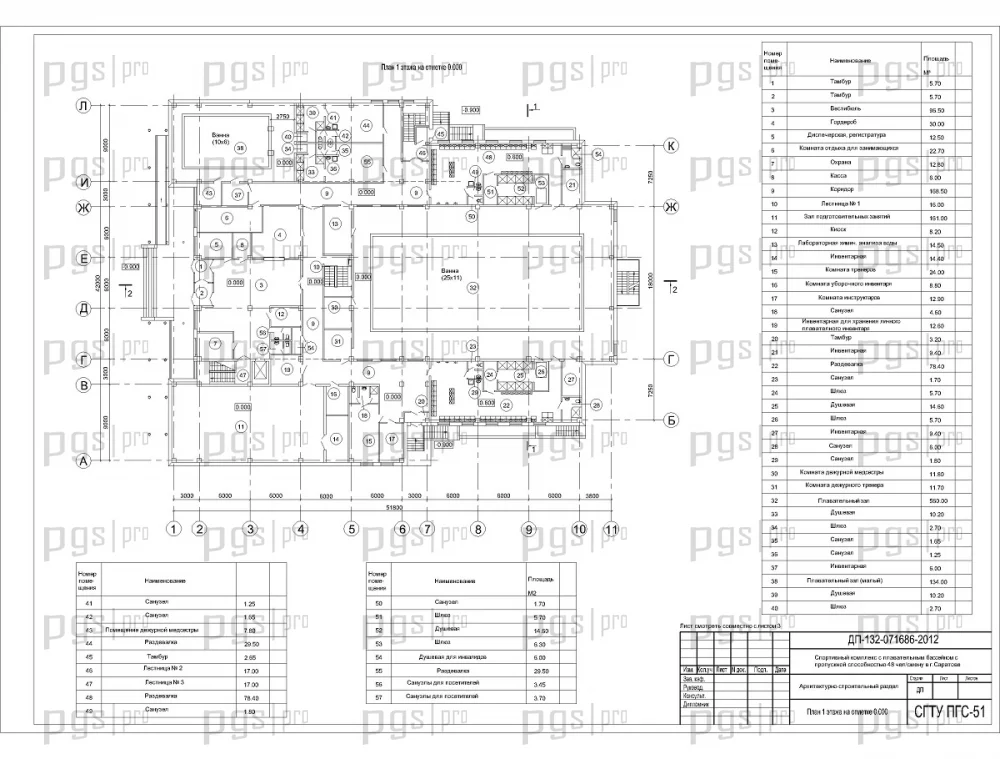

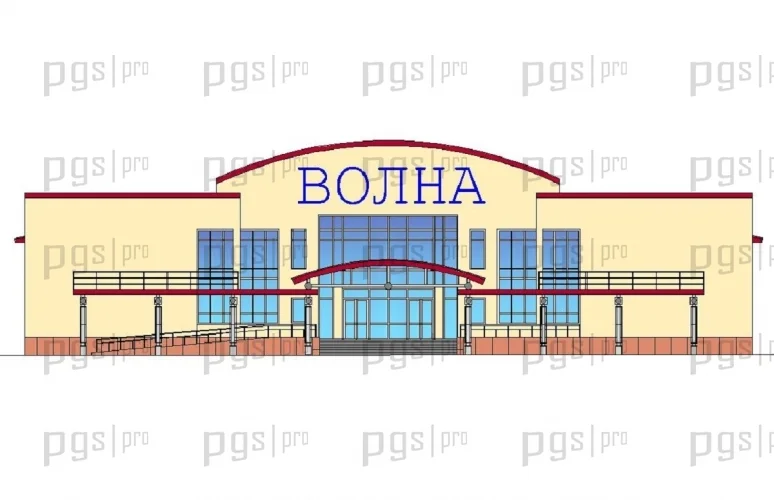

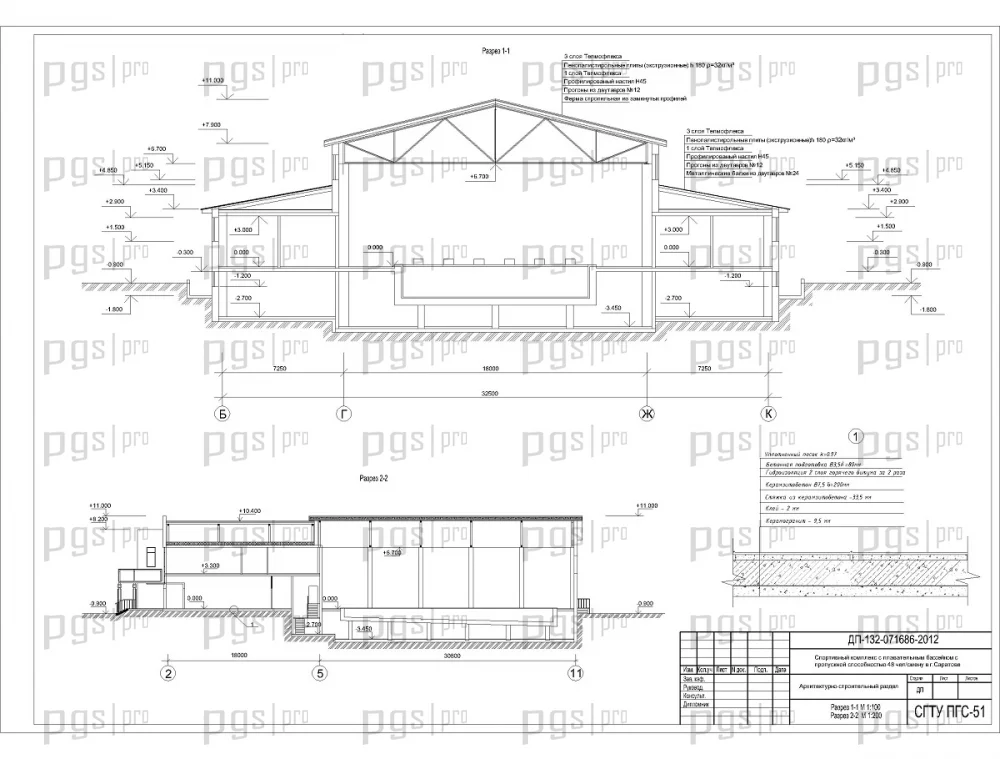

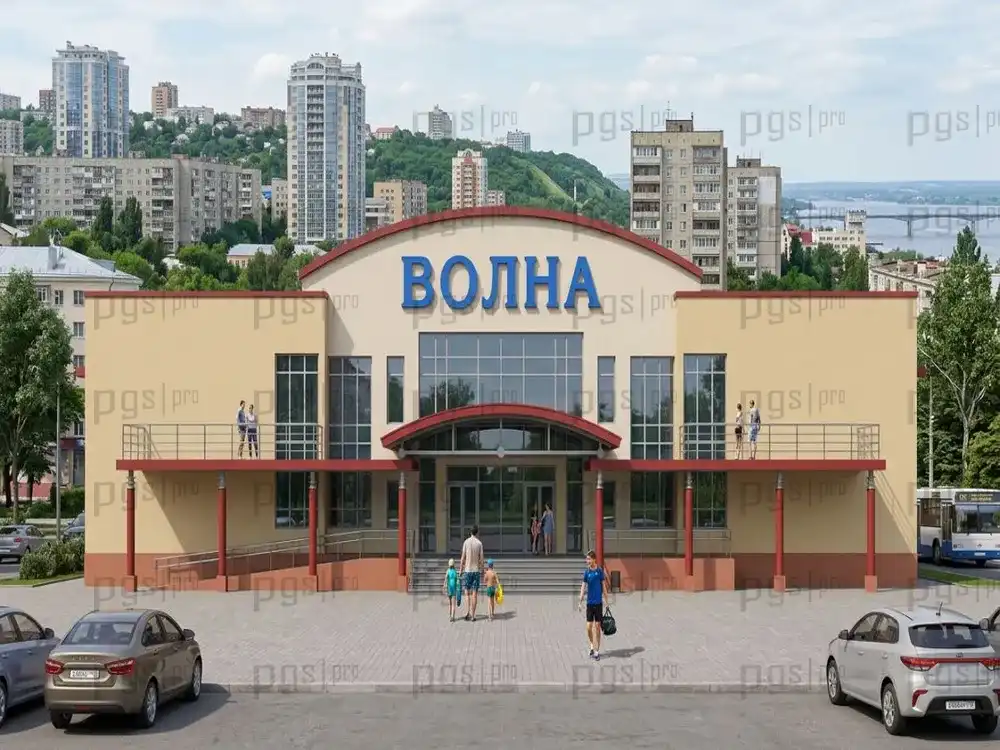

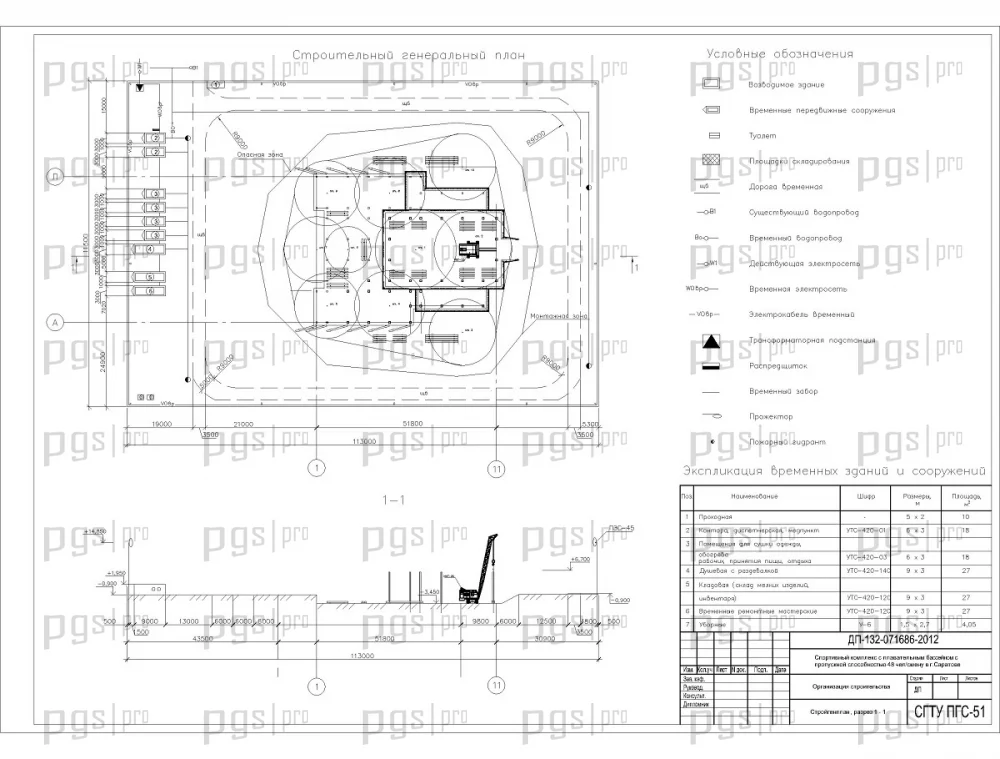

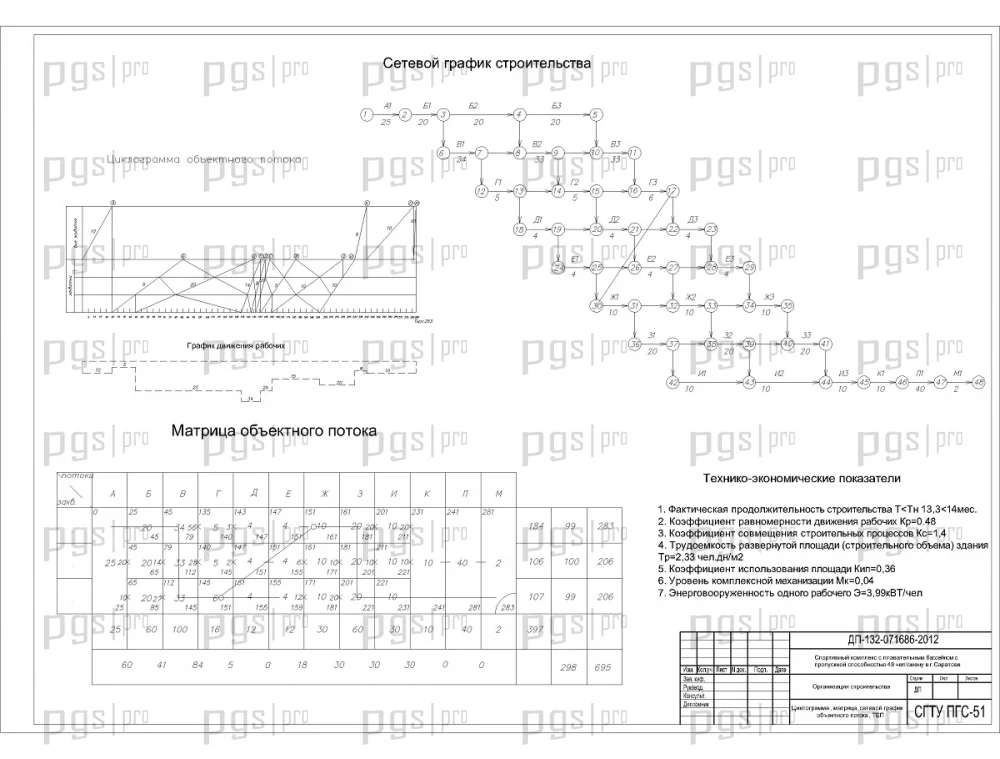

Здание спортивного комплекса с плавательным бассейном каркасного типа выполнено из металлических конструкций в осях 5-11. Здание, в плане прямоугольной формы, имеет длину 52 м. и ширину 42 м. Этажность: в осях 1-7 двухэтажное с высотой этажа 3,0 м; в осях 7-11 одноэтажное с высотой этажа 6,7 м.

Технико-экономические показатели:
- Площадь застройки здания - 2147 м2
- Общая площадь здания - 3781 м2
- Полезная площадь здания - 2906 м2
- Строительный объём здания - 17950 м3

Пожаробезопасность и взрывобезопасность зданий и сооружений обеспечивается:
- применением конструкций и материалов, имеющих необходимый предел огнестойкости, обеспечивающий зданиям требуемую степень огнестойкости согласно СНиП 21-01-97;
- обеспечением необходимого количества эвакуационных выходов, пожарных лестниц и выходов на крышу, устройством брандмауэров, тамбуров, огнестойких дверей, шахт дымоудаления согласно главам СНиП 31-03-2001, СНиП 21-01-97.

С целью снижения степени агрессивного воздействия внешней среды на строительные конструкции в соответствии с требованиями СНиП 2.03.11-85 предусмотрены следующие антикоррозийные мероприятия:
- для фундаментов - обмазка поверхностей битумной мастикой, повышение плотности бетона,
- для монолитных и сборных бетонных и железобетонных конструкций - повышенная марка по водонепроницаемости, оцинковка и окраска закладных элементов,
- стальные конструкции окрашиваются огнестойкой краской,

Для защиты стен от грунтовой сырости предусмотрена горизонтальная гидроизоляция.

Вокруг здания устраивается асфальтобетонная отмостка по щебеночному основанию шириной 1,0 м.

Здание запроектировано с использованием навесных каркасных крупноразмерных панелей в качестве стенового ограждения.

Конструктивные решения

Несущий остов здания запроектирован каркасным по рамно-связевой конструктивной схеме.

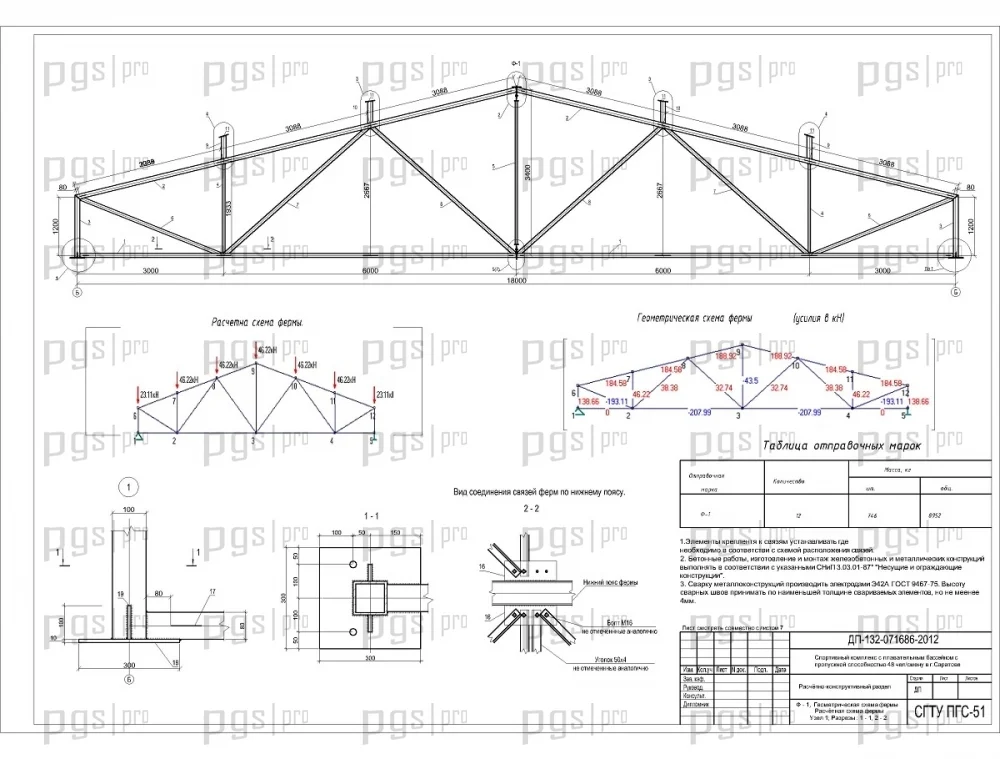

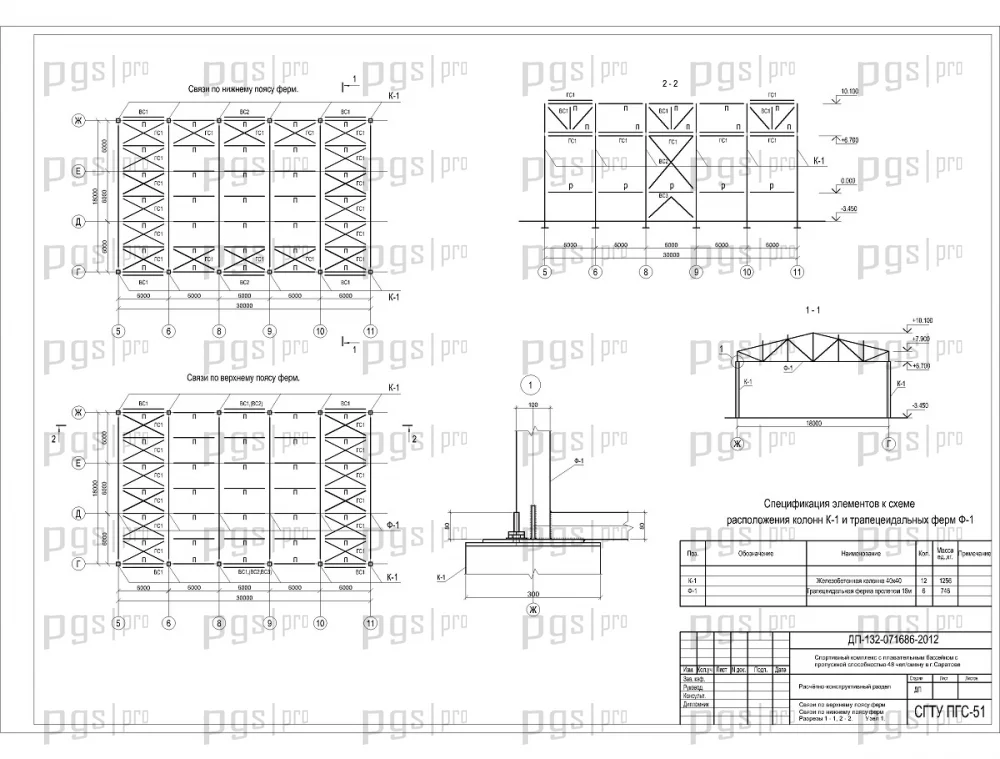

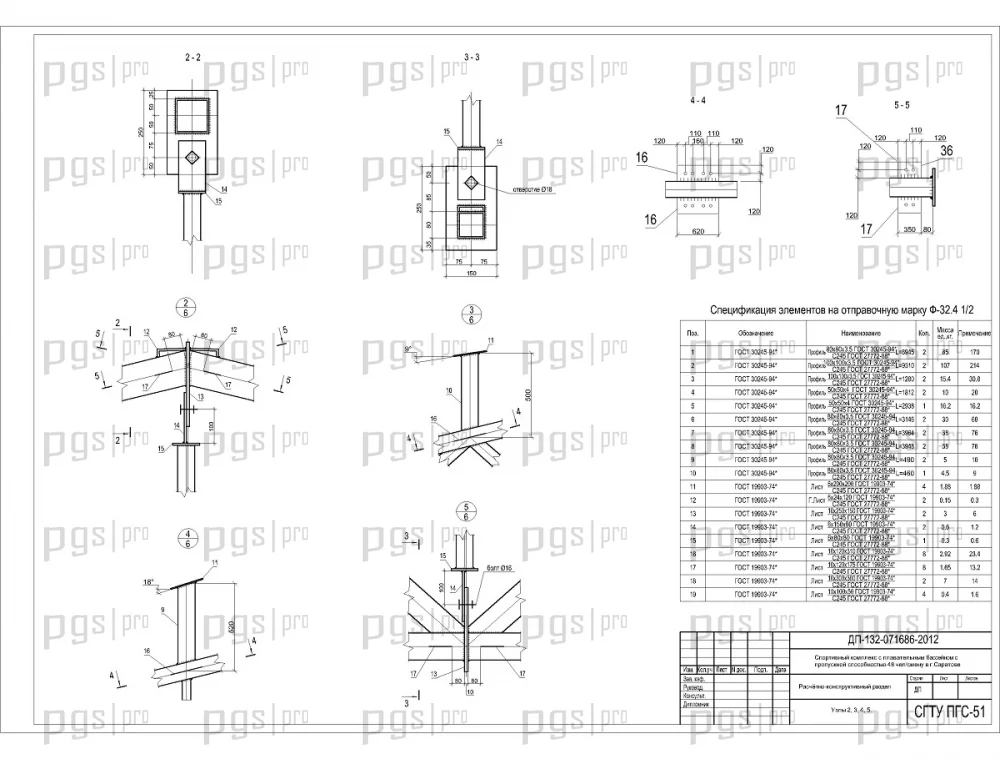

Сопряжение колонн с фундаментом жесткое, с фермами покрытия шарнирное. Колонны выполнены из железобетона. В продольном направлении жесткость обеспечивается установкой вертикальных связей. Стеновое ограждение выполнено из навесных сэндвич-панелей.

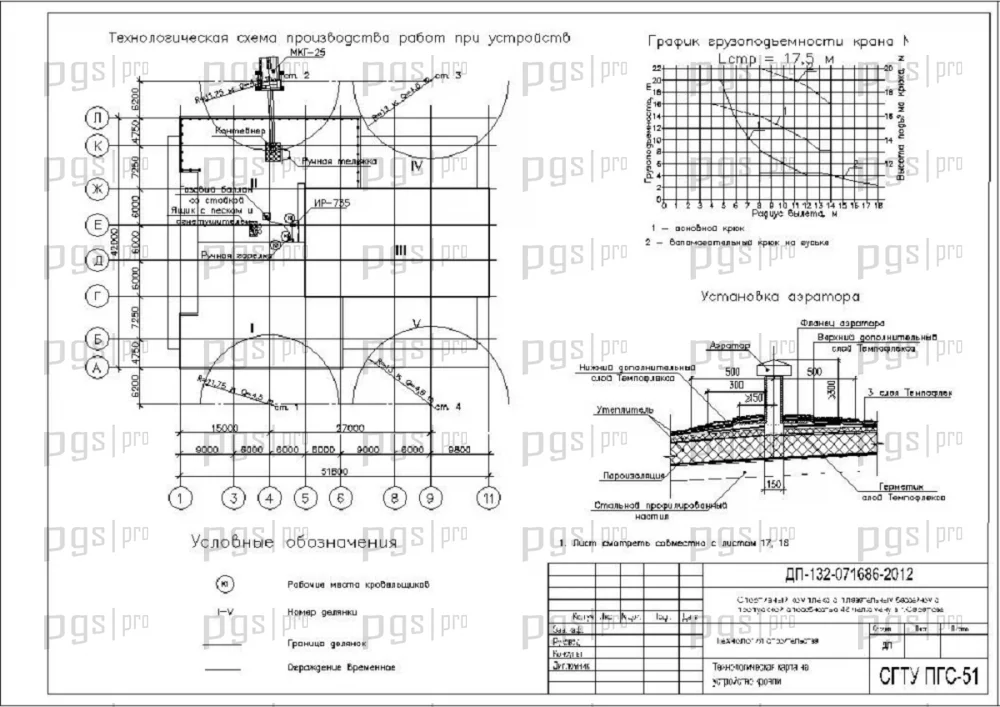

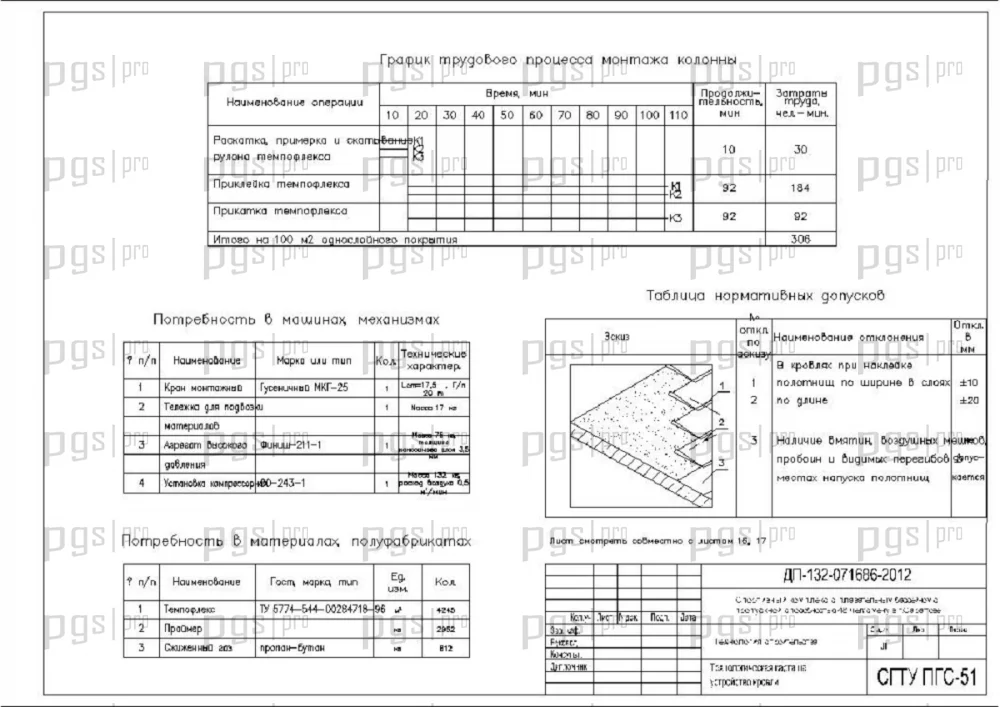

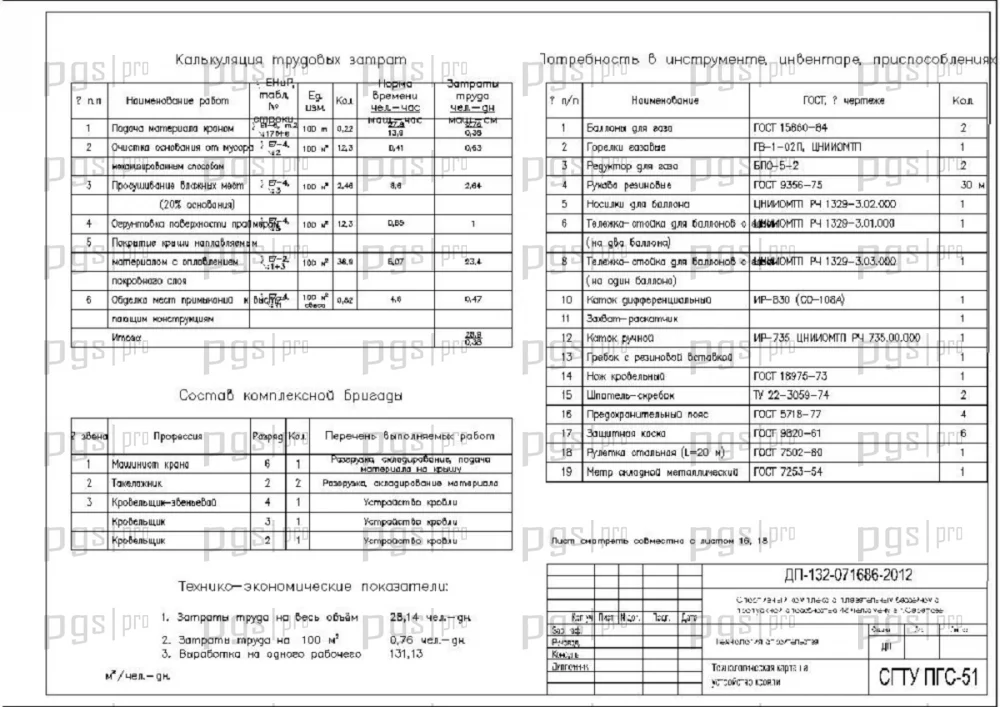

Покрытие по фермам рулонное 3 слоя «Темпофлекса» по обрешетки и прогонам с утеплением пенопалистерольными плитами. Кровля плоских покрытий – рулонная, невентилируемая.

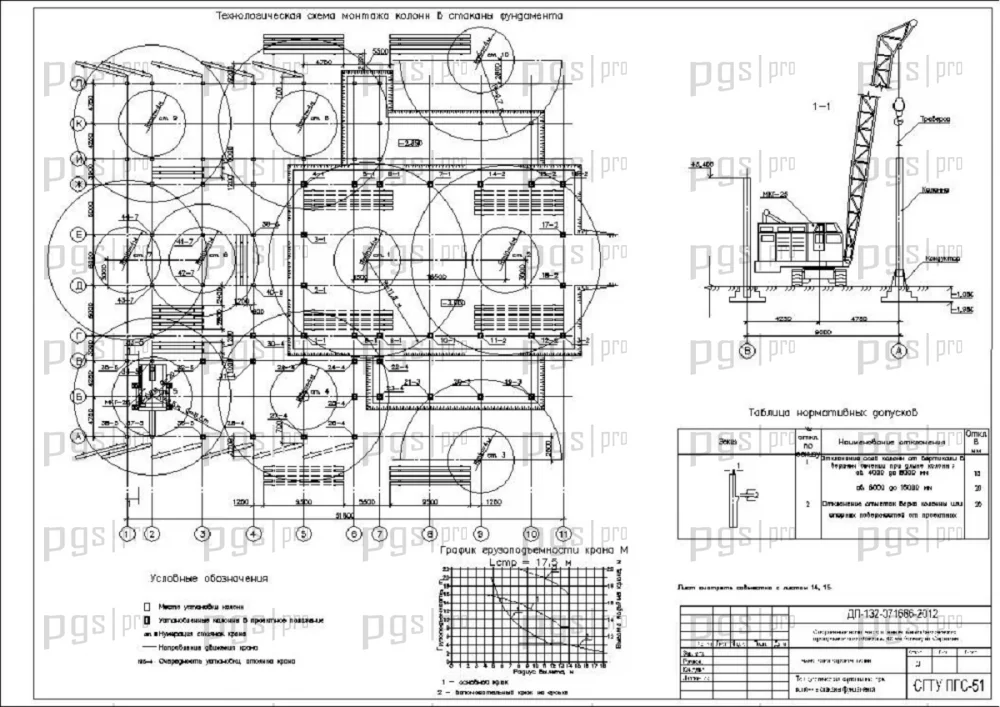

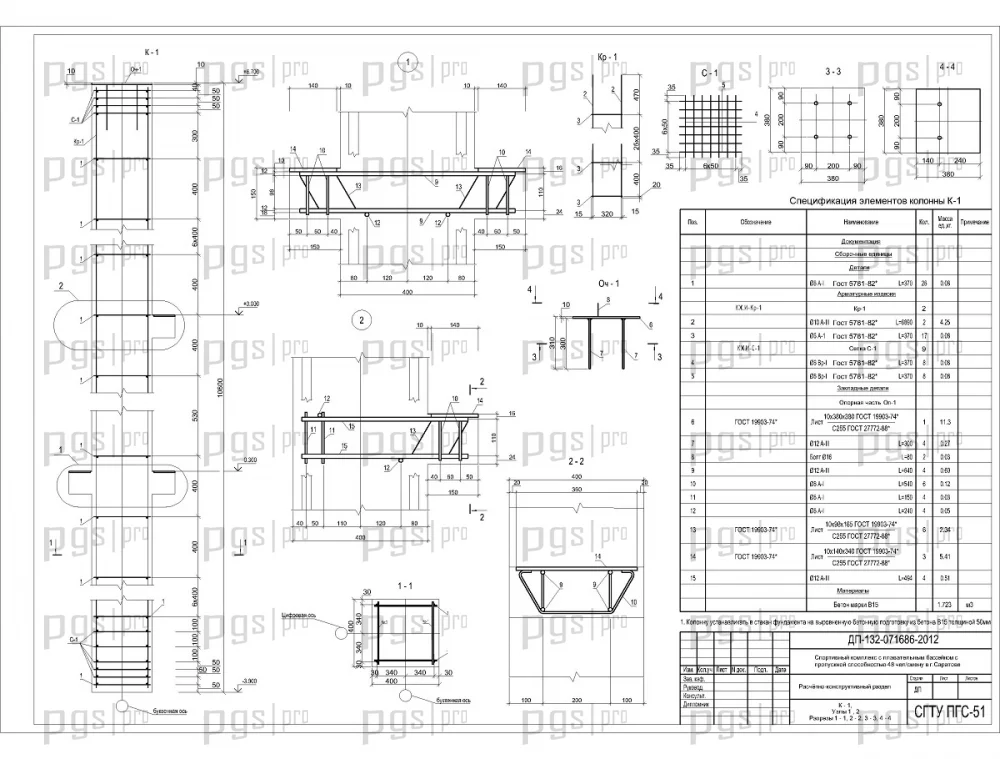

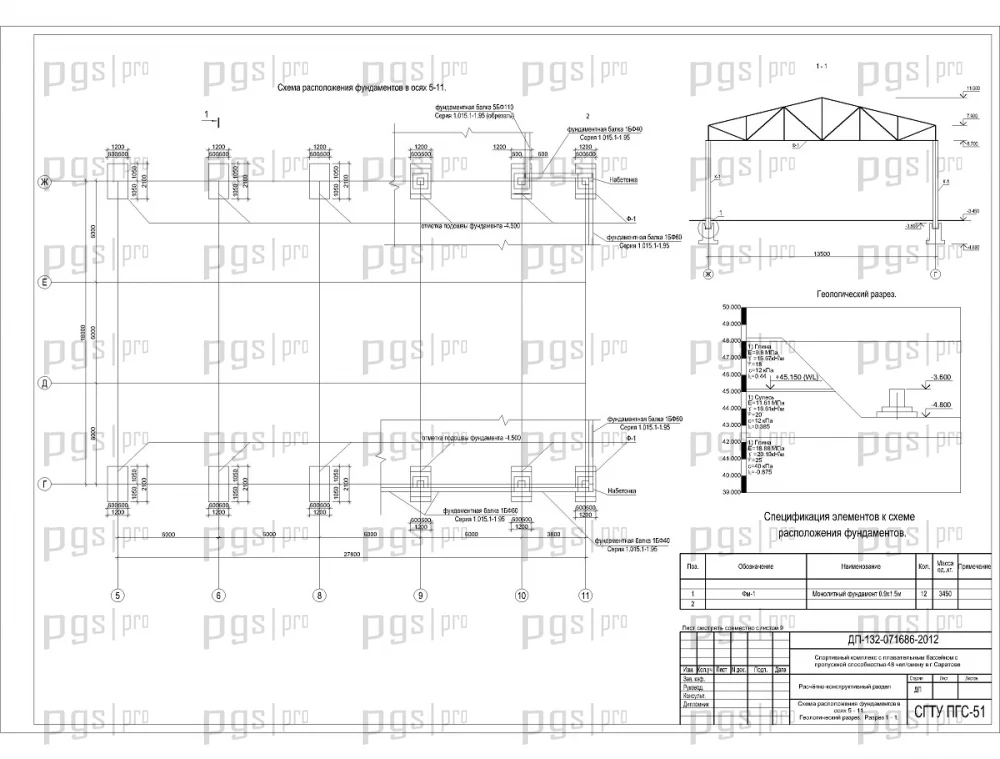

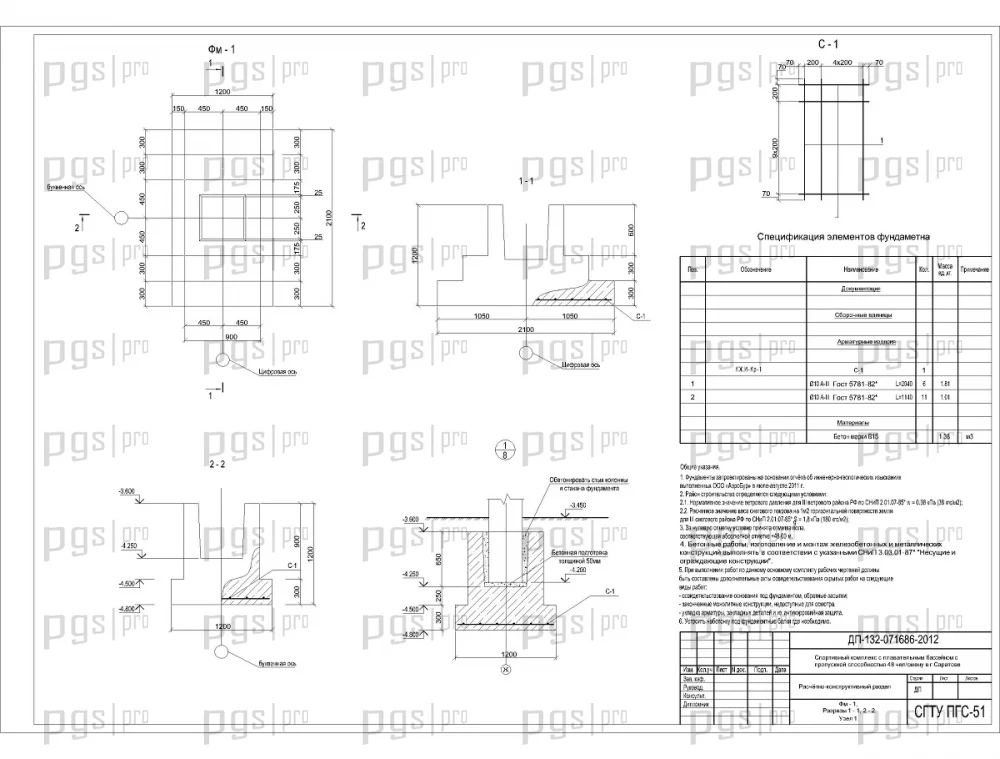

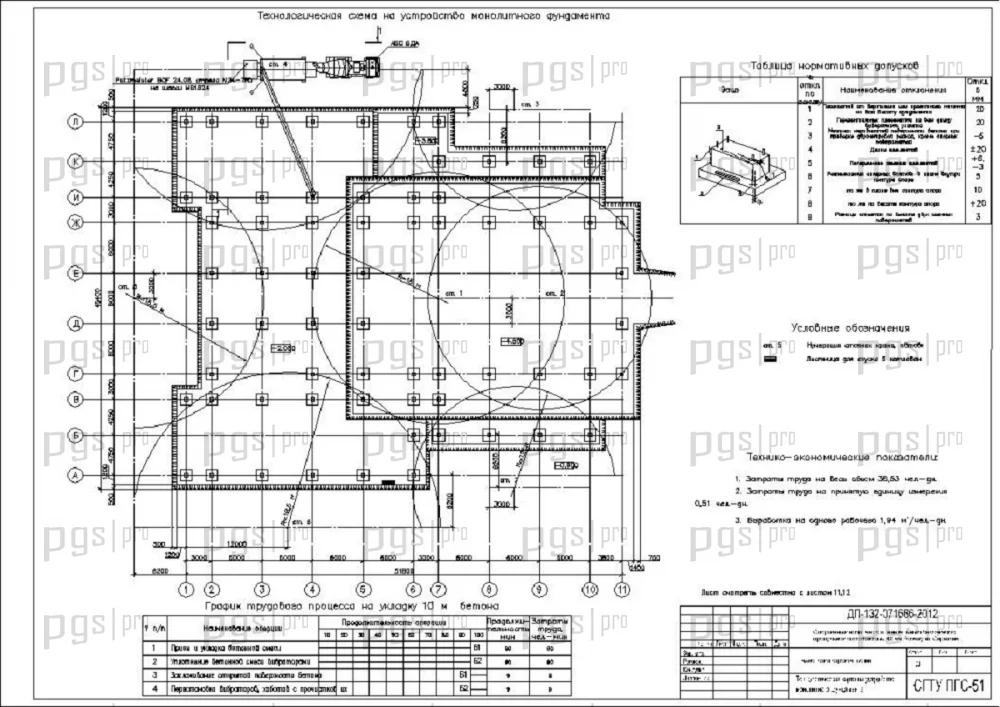

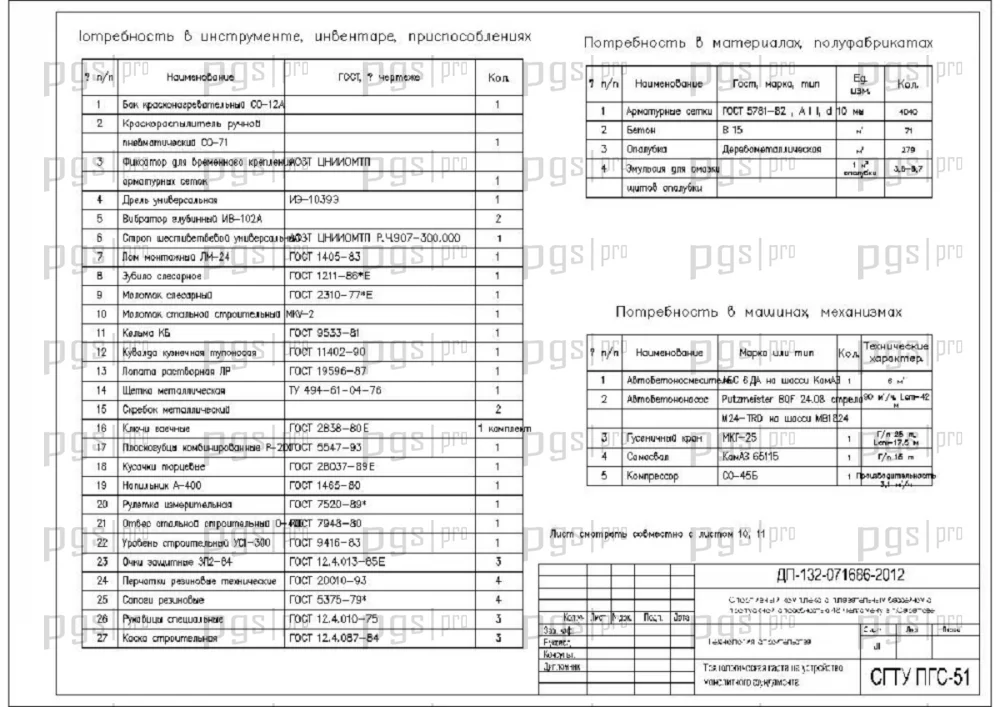

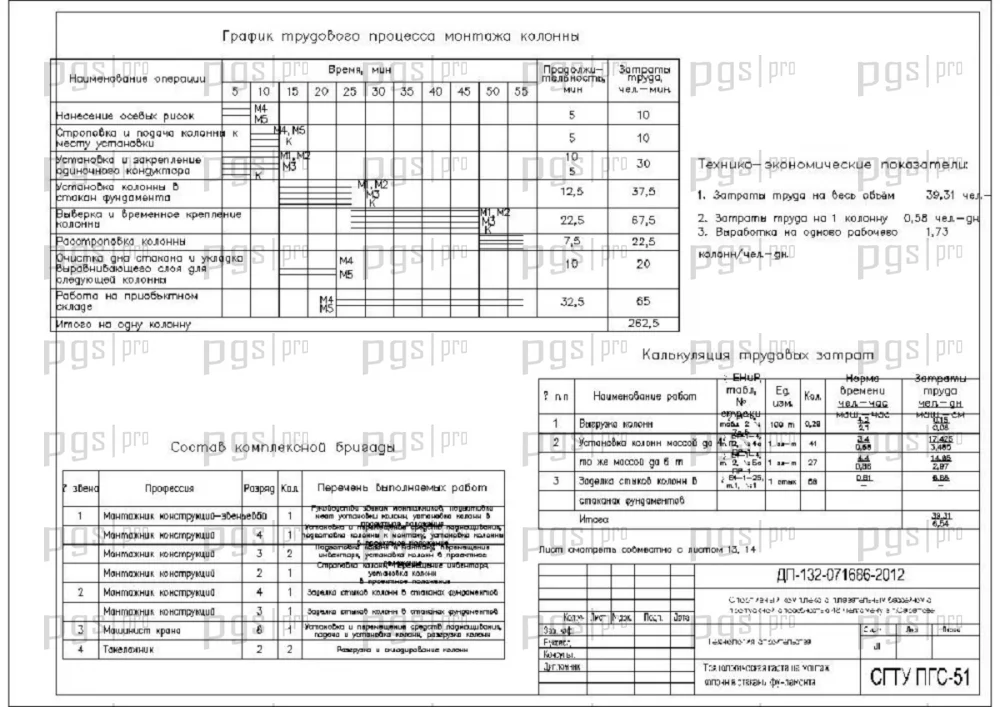

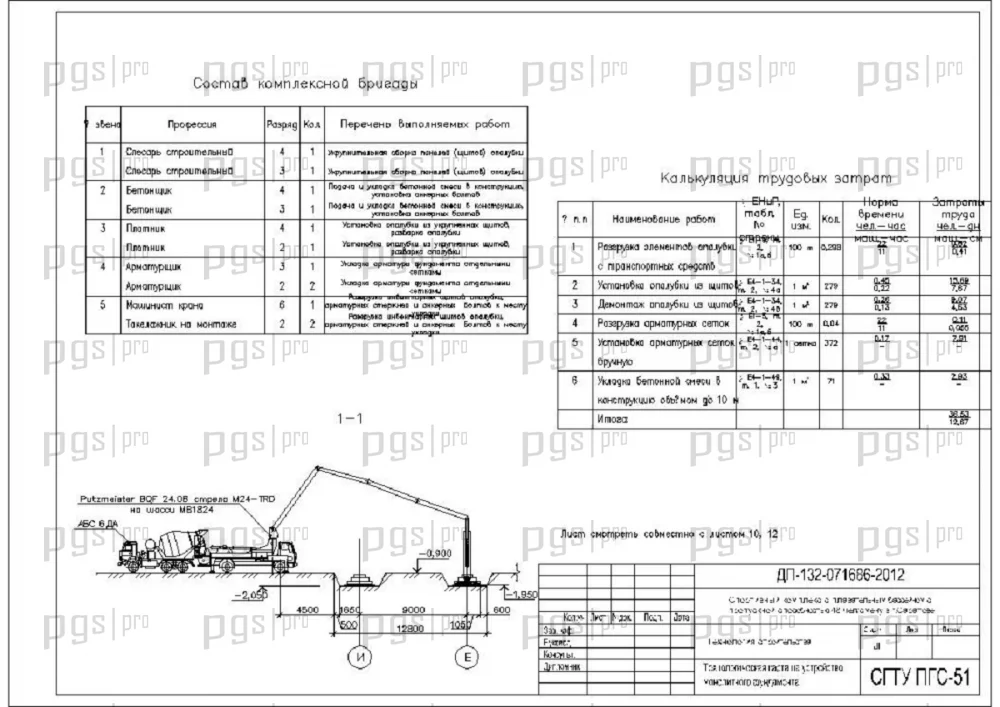

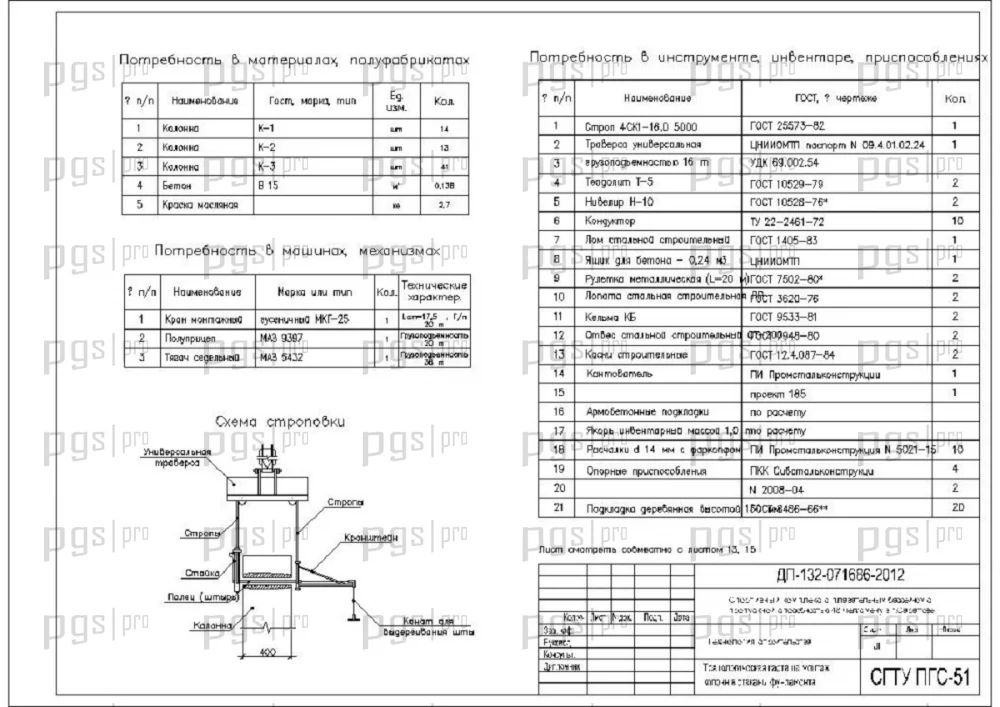

Здание запроектировано с неполным железобетонным каркасом . Сетка колонн 6х6 м. Колонны сборные железобетонные высотой на два этажа сечением 0,4х0,4 м устанавливаемые в стаканы фундаментов.Фундаменты запроектированы мелкого заложения монолитные железобетонные отдельностоящие под колонны, и фундаментные балки под стеновые блоки. Основанием будет служить глина легкая пылеватая, буровато-коричневая, полутвердая, с тонкими прослоями песка, прожилками гидроокислов железа, вкраплениями слюды, кристаллов и гнёзд гипса Окна приняты в переплетах из алюминиевых сплавов по серии 1.436.4-20. Двери входные – металлопластиковые распашные на доводчиках. Внутренние – деревянные.
